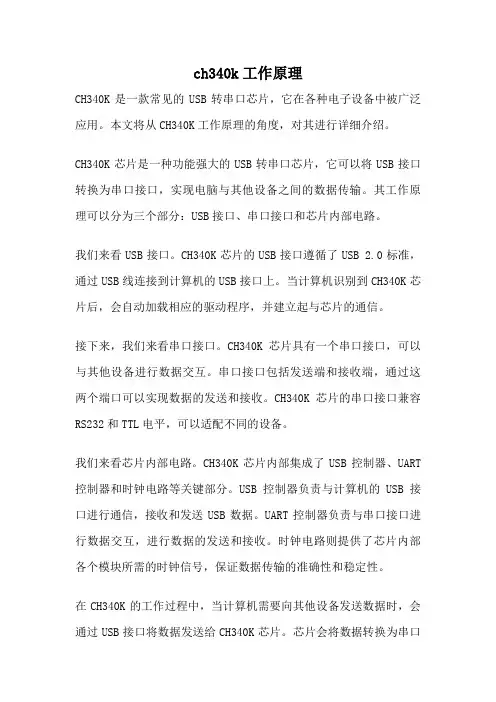

ch340k工作原理CH340K是一款常见的USB转串口芯片，它在各种电子设备中被广泛应用。
本文将从CH340K工作原理的角度，对其进行详细介绍。
CH340K芯片是一种功能强大的USB转串口芯片，它可以将USB接口转换为串口接口，实现电脑与其他设备之间的数据传输。
其工作原理可以分为三个部分：USB接口、串口接口和芯片内部电路。
我们来看USB接口。
CH340K芯片的USB接口遵循了USB 2.0标准，通过USB线连接到计算机的USB接口上。
当计算机识别到CH340K芯片后，会自动加载相应的驱动程序，并建立起与芯片的通信。
接下来，我们来看串口接口。
CH340K芯片具有一个串口接口，可以与其他设备进行数据交互。
串口接口包括发送端和接收端，通过这两个端口可以实现数据的发送和接收。
CH340K芯片的串口接口兼容RS232和TTL电平，可以适配不同的设备。
我们来看芯片内部电路。
CH340K芯片内部集成了USB控制器、UART 控制器和时钟电路等关键部分。
USB控制器负责与计算机的USB接口进行通信，接收和发送USB数据。
UART控制器负责与串口接口进行数据交互，进行数据的发送和接收。
时钟电路则提供了芯片内部各个模块所需的时钟信号，保证数据传输的准确性和稳定性。
在CH340K的工作过程中，当计算机需要向其他设备发送数据时，会通过USB接口将数据发送给CH340K芯片。
芯片会将数据转换为串口信号，并通过串口接口发送给目标设备。
而当其他设备需要向计算机发送数据时，会通过串口接口将数据发送给CH340K芯片，芯片会将数据转换为USB信号，并通过USB接口发送给计算机。
总结一下，CH340K芯片的工作原理是通过USB和串口接口实现计算机与其他设备之间的数据传输。
它的工作过程包括USB接口与计算机的通信、串口接口与其他设备的通信，以及芯片内部电路的协调工作。
这款芯片在电子设备中的应用非常广泛，为我们的电子开发和调试提供了便利。
usb转串口芯片哪个好

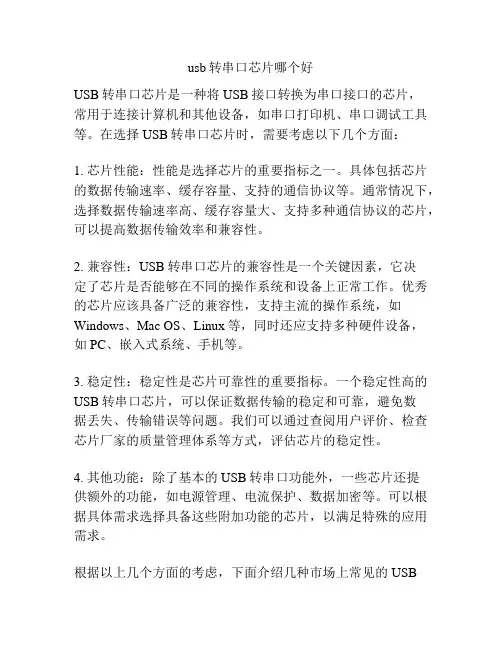

usb转串口芯片哪个好USB转串口芯片是一种将USB接口转换为串口接口的芯片，常用于连接计算机和其他设备，如串口打印机、串口调试工具等。
在选择USB转串口芯片时，需要考虑以下几个方面：1. 芯片性能：性能是选择芯片的重要指标之一。
具体包括芯片的数据传输速率、缓存容量、支持的通信协议等。
通常情况下，选择数据传输速率高、缓存容量大、支持多种通信协议的芯片，可以提高数据传输效率和兼容性。
2. 兼容性：USB转串口芯片的兼容性是一个关键因素，它决定了芯片是否能够在不同的操作系统和设备上正常工作。
优秀的芯片应该具备广泛的兼容性，支持主流的操作系统，如Windows、Mac OS、Linux等，同时还应支持多种硬件设备，如PC、嵌入式系统、手机等。
3. 稳定性：稳定性是芯片可靠性的重要指标。
一个稳定性高的USB转串口芯片，可以保证数据传输的稳定和可靠，避免数据丢失、传输错误等问题。
我们可以通过查阅用户评价、检查芯片厂家的质量管理体系等方式，评估芯片的稳定性。
4. 其他功能：除了基本的USB转串口功能外，一些芯片还提供额外的功能，如电源管理、电流保护、数据加密等。
可以根据具体需求选择具备这些附加功能的芯片，以满足特殊的应用需求。
根据以上几个方面的考虑，下面介绍几种市场上常见的USB转串口芯片：1. FTDI FT232R: FTDI是USB转串口芯片中的知名厂家，FT232R是他们的一款经典产品。
该芯片具备高速率（最高可达12Mbps）、全双工传输和128字节的发送和接收缓冲区等特点。
同时，它还提供了Windows、Mac OS和Linux的驱动程序，兼容性较好。
2. PL2303: PL2303是另一个知名的USB转串口芯片厂家Prolific的产品系列。
PL2303具有较高的传输速率、128字节的FIFO缓存和电源管理功能等特点。
它支持的操作系统也较广泛，包括Windows、Mac OS、Linux和Android等。
pl2303hxa 2008
pl2303hxa 2008PL2303HXA 2008 是一款串口转USB芯片，常被用于计算机和外部设备之间的串口通信。
本文将详细介绍PL2303HXA 2008芯片的特点、应用领域、使用方法和技术细节。
一、PL2303HXA 2008芯片的特点PL2303HXA 2008芯片是由台湾新利科技（Prolific）公司生产的，主要用于实现计算机和外部设备之间的串口通信。
该芯片具有以下特点：1.支持高速传输：PL2303HXA 2008芯片支持高达1 Mbps的波特率，可以满足一些对实时性要求较高的应用需求。
2.支持多种操作系统：PL2303HXA 2008芯片支持Windows、Mac和Linux等多种操作系统，提供了广泛的兼容性。
3.内置电源管理功能：该芯片内置了电源管理功能，能够根据外部设备的需求灵活调整电源供应模式，节省电能，提高效率。
4.低功耗设计：PL2303HXA 2008芯片采用了低功耗设计，使得它在工作时可以节省更多的电能，并且能够在使用周期较长的应用环境中稳定运行。
5.支持多种串口规范：该芯片支持RS-232、RS-485和RS-422等多种串口规范，可以满足不同场景下的串口通信需求。
二、PL2303HXA 2008芯片的应用领域由于PL2303HXA 2008芯片具有众多的特点和优势，因此在多个领域都得到了广泛的应用。
以下是几个常见的应用领域：1.工业自动化：PL2303HXA 2008芯片可以与各种传感器、控制器和执行器等工业设备进行串口通信，从而实现工业自动化控制和数据采集。
2.医疗设备：该芯片可以与医疗设备（如心电图仪和血压计）进行串口通信，实时监测患者的生理参数，并将数据传输给计算机或其他设备进行分析和处理。
3.智能家居：PL2303HXA 2008芯片可以与智能家居设备（如智能插座和智能灯泡）进行串口通信，实现对家居设备的控制和监测。
4.车载设备：该芯片可以与车载设备（如车载导航和车载音响）进行串口通信，实现与车辆信息系统的连接和数据传输。
USB转串口芯片比较
工作电压 价格
其他特点
可选择外置EEPROM电可擦除只读存 储器以更改客户ID
稳定性 PCB及焊接
便宜、性能相对于其他两种稍差 PCB制作简单，焊接需要一定的功 底
说明
CP2102/CP2103 Silicon Laboratories Inc MLP-28 USB2.0全速，兼容1.1
FT232RL Future Technology Devices Intl SSOP-28 USB2.0全速，兼容1.1 TTL(300bps~3Mbps) 232(300bps~1Mbps) 485(300bps~3Mbps) 7、8数据位 1、2停止位 256byte接收缓冲器、128byte发送缓 冲器 I/O电压：3.0V至5.25V USB总线供电：4.35V至5.25V 15RMB
435v至525v可选择外置eeprom电可擦除只读存储器以更改客户id集成的1024字节eeprom用于为供应商代码产品代码序列号功率标牌版本号和产品描述等数据提供存储空间支持外扩eeprom用于存储产品vidpid设备序列号以及产品描述等信息cp2102性能价钱介于两者之间电路最简单可实现单片独立工作而无须外部元件ft8u232bm的价钱最贵但性能最稳定并且驱动支持最好pcb及焊接pcb制作简单焊接需要一定的功底pcb制作简单但焊接最不容易pcb制作简单焊接起来也比较容易说明ft2232hl可以转2个串口2个fifo还可以转成jtagspii2c等做成jtag调试工具ft2232d是全速的ft2232hl的是高速usb设备传输速度快方便调试时的数据下
FT2232HL可以转2个串口，2个FIFO, 还可以转成JTAG,SPI,I2C等，做成 JTAG调试工具，FT2232D是全速的， FT2232HL的是高速USB设备，传输速 度快，方便调试时的数据下载
常用USB转串口芯片介绍

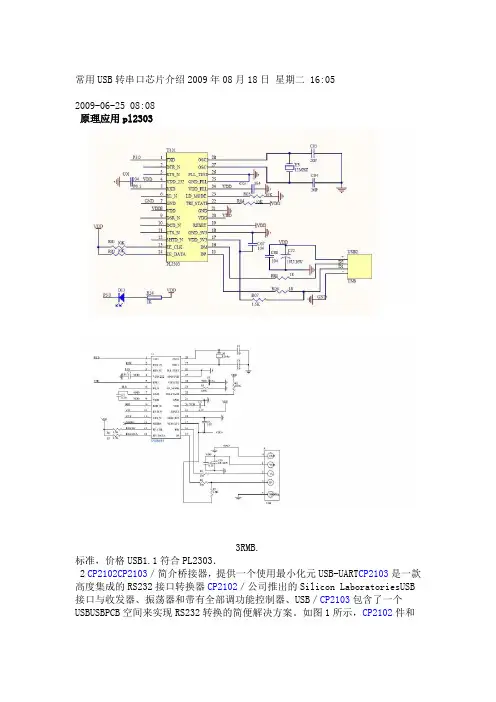

常用USB转串口芯片介绍2009年08月18日星期二 16:052009-06-25 08:08原理应用pl23033RMB.标准，价格USB1.1符合PL2303．2 CP2102CP2103／简介桥接器，提供一个使用最小化元USB-UART CP2103是一款高度集成的RS232接口转换器CP2102／公司推出的Silicon LaboratoriesUSB 接口与收发器、振荡器和带有全部调功能控制器、USB／CP2103包含了一个USBUSBPCB空间来实现RS232转换的简便解决方案。
如图1所示，CP2102件和-28的封装。
mm×5 mm MLP5 制解调器控制信号的异步串行数据总线(UART)，采用信息流格式发送给外设；另一方面可从RS232双向转换器，一方面可以从丰机接收USB数据并将其转换为作为CP2102／CP2103USB／RS232数据格式传送至主机，其中包括控制和握手信号。
RS232外设接收数据转换为USB2.1 USB功能控制器和收发器接口异步串行数据总线(UART) 2.2CP2102／CP2103UART接口包括TX (发送)和RX(接收)数据信号以及RTS、CTS、DSR、DTR、DCD和RI控制信号。
UART支持RTS／CTS、DSR／DTR和X-On／X-Off 握手。
通过编程设置UART，支持各种数据格式和波特率。
在PC机的COM端口编程设置UART的数据格式和波特率。
表1为其数据格式和波特率。
EEPROM内部2.3、产品说明、电源参数、器件版本号和器件内部集成有ID1USB个供应商CP2102／EEPROMCP2103、产品，用于存储由设备制造商定义的ID所示的默认配置数据。
注意，对于可能使用多个基1EEPROM没有被OEM的数据占用，则采用表序列号等信息。
USB配置数据的定义是可选的。
如果应用来说，则需要专用的序列号。
连接到同一PC机的OEM于CP2102／CP2103内部EEPROM是通过USB编程设置的，允许OEM的USB配置数据和序列号可以在出厂和测试时直接写入系统板上的CP2102／CP2103。
ft232rl类型
ft232rl类型
FT232RL是一种USB转串口芯片，由英国的芯片制造商FTDI公
司生产。
它是一款集成了USB 2.0全速控制器和UART接口的芯片，
可用于将USB接口转换为串行接口，从而实现USB与串行通信的转换。
FT232RL芯片具有广泛的应用，包括但不限于嵌入式系统、工
业控制、消费类电子产品、通讯设备等领域。
从技术角度来看，FT232RL芯片采用了USB 2.0全速控制器，
支持12Mbps的传输速率，同时集成了专用的UART接口，可提供稳
定可靠的串行通信。
它还具有内部EEPROM存储器，用于存储设备描
述符和生产商自定义信息，使得设备可以通过USB进行识别和配置。
在应用方面，FT232RL芯片常用于将USB接口转换为串行接口，例如将USB接口连接到微控制器或其他串行设备，以实现数据传输
和通信。
此外，由于其稳定性和可靠性，FT232RL芯片也被广泛应
用于各种USB转串口的设备中，如USB转串口线、USB转串口模块等。
总的来说，FT232RL是一款功能强大、稳定可靠的USB转串口
芯片，具有广泛的应用领域和技术特点，是许多电子设备中不可或缺的重要组成部分。
常用USB转串口芯片介绍
常用USB转串口芯片介绍引言USB转串口芯片是一种常见的硬件设备，广泛应用于计算机与外部串行设备之间的通信连接。
本文将介绍几种常用的USB转串口芯片，并针对它们的特性、应用领域和操作方法进行详细介绍。
CH340芯片特性•CH340芯片是一种低成本USB转串口芯片，由中国公司WCH生产。
•支持全速USB通信（12Mbps）。
•内置EEPROM，支持自定义VID/PID。
•支持5V和3.3V供电。
•可以通过使用官方提供的驱动程序在Windows、Linux和Mac OS等多种平台上使用。
应用领域•Arduino控制器和传感器模块的通信。
•工业自动化设备与计算机之间的数据传输。
•单片机与计算机的串行通信。
操作方法1.在计算机上安装CH340驱动程序。
2.将CH340芯片插入USB端口。
3.通过设备管理器（Windows）或系统信息（Mac OS）查找COM端口号。
4.使用串口通信软件进行数据传输。
PL2303芯片特性•PL2303芯片是由台湾公司Prolific Technology Inc.开发的USB转串口芯片。
•支持全速USB通信（12Mbps）。
•自动流控制和自动功耗管理。
•兼容RS-232电平标准（±5V）。
•支持5V和3.3V供电。
应用领域•GPS导航设备与计算机之间的数据传输。
•网络设备的调试和故障排除。
•打印机和POS设备的连接。
1.在计算机上安装PL2303驱动程序。
2.将PL2303芯片插入USB端口。
3.通过设备管理器（Windows）或系统信息（Mac OS）查找COM端口号。
4.使用串口通信软件进行数据传输。
FT232芯片特性•FT232芯片是由英国公司Future Technology Devices International (FTDI)开发的USB转串口芯片。
•支持高速USB通信（480Mbps）。
•内置EEPROM，支持自定义VID/PID。
•支持波特率自适应，最高可达3Mbps。
USB转串口芯片介绍
USB转串口芯片介绍USB转串口芯片通常由USB接口控制器和串口控制器组成。
USB接口控制器负责与主机进行通信，处理USB数据的接收和发送。
串口控制器负责与外部设备进行串口通信，处理串口数据的接收和发送。
两者之间通过SIE（Serial Interface Engine）进行数据的转换和控制。
USB转串口芯片的主要作用是将USB接口的数字信号转换为串口接口的模拟信号，实现不同接口之间的通信转换。
它可以为用户提供一个方便的方式来连接串口设备，如串口打印机、串口调试工具、单片机等。
通过USB转串口芯片，可以轻松实现串口通信的功能，在不同的应用场景中发挥重要作用。
USB转串口芯片的工作原理是将USB数据进行解码和转换，然后通过串口进行传输。
在数据传输过程中，USB转串口芯片可以实现多种串口通信协议，如RS-232、RS-485、RS-422等。
通过选择不同的协议，可以适配不同的串口设备，满足不同的应用需求。
1.高速传输：USB转串口芯片支持USB2.0或更高版本的规范，具备高速传输的能力，可以实现快速的数据传输。
2.简单易用：USB转串口芯片通常具备简单易用的特点，用户只需将其插入电脑的USB接口，即可实现串口设备的连接和通信。
3.多功能性：USB转串口芯片具备多种功能，可以支持多种串口通信协议和数据格式。
用户可以根据应用需求选择适合的功能设置。
4.兼容性强：USB转串口芯片具备良好的兼容性，可以在不同的操作系统和不同的平台上正常工作。
无需额外的驱动程序，即可实现插即用。
5.低功耗：USB转串口芯片通常采用低功耗设计，具备较低的功耗和热量产生，有利于提高设备的可靠性和稳定性。
总之，USB转串口芯片是一种将USB接口转换为串口接口的芯片，通过解码和转换USB数据，实现串口通信的功能。
它具备高速传输、简单易用、多功能性、兼容性强和低功耗的特点，广泛应用于各种领域。
ch340g芯片工作原理
CH340G芯片是一种USB转串口电路芯片，常用于将电脑的USB接口转换为串口通信的功能。
其工作原理如下：
B通信：CH340G芯片通过USB（Universal Serial Bus）接口与电脑进行通信。
USB是
一种广泛应用于计算机和外部设备之间数据传输的通信协议。
2.串口通信：CH340G芯片内部集成了UART（Universal Asynchronous Receiver/Transmitter）
硬件，可以实现串口通信。
串口是一种传输数据的通信接口标准，常用于连接计算机与外部设备之间进行数据交换。
B转换：当电脑上插入CH340G芯片连接的USB转串口模块时，芯片会识别USB接口
并建立起与电脑的通信。
它将串口数据转换为USB数据，并通过USB接口传输到电脑上。
4.驱动程序：为了使电脑能够正确识别和使用CH340G芯片，需要安装相应的驱动程序。
在操作系统中安装好驱动程序后，电脑可以通过串口的方式与CH340G芯片进行通信。
总之，CH340G芯片通过将USB接口转换为串口通信，实现了电脑与外部设备之间的数据传输。
它的工作原理主要涉及USB通信、串口通信和USB转换。
该芯片常用于嵌入式系统、Arduino开发板等需要与计算机进行串口通信的应用中。
usb 转串口原理
usb 转串口原理
USB转串口原理是通过USB接口将数字信号转换成串行数据信号发送给串口设备，同时将串口设备发送的串行数据信号转换成数字信号传输给计算机。
下面将详细介绍USB转串口的工作原理。
1. USB转换芯片：USB接口与串口设备之间的信号转换是通过USB转换芯片实现的。
USB转换芯片是一个集成电路，可以将USB接口的电压和信号转换成串行数据信号，并将接收到的串行数据转换成USB接口可以识别的数字信号。
2. USB协议：USB转串口的传输过程中使用的是USB协议。
USB协议定义了USB接口的数据传输格式和规则，包括数据包的组织方式、传输速率等。
在USB转串口中，USB协议负责将数字信号转换成符合USB接口规范的数据包，然后通过USB线缆传输给串口设备。
3. 串口协议：串口设备使用的是串口协议进行数据传输。
串口协议定义了串行数据传输的格式和规则，包括数据的起始位、停止位、校验位等。
在USB转串口中，USB转换芯片将USB 接口接收到的数据包按照串口协议进行解析，并将解析后的数据通过串口线缆传输给串口设备。
4.驱动程序：为了使计算机能够正常识别和使用USB转串口设备，需要安装相应的驱动程序。
驱动程序负责与计算机的操作系统进行通信，将来自USB转换芯片的串行数据解析成计算机可以识别的数据，并将计算机发送的数据转换成符合串口
协议的数据格式，然后通过USB接口传输给USB转换芯片。
总结：USB转串口的工作原理是利用USB转换芯片实现USB
接口与串口设备之间的数据转换，通过USB协议和串口协议
将数字信号转换成USB接口和串口设备可以识别的数据格式，并通过驱动程序与计算机进行数据交互。
usb桥接芯片
usb桥接芯片USB桥接芯片是一种将USB接口转换为其他类型接口的芯片。
它起到桥接的作用，使得不同类型的接口可以进行通信和数据传输。
下面将对USB桥接芯片进行详细介绍。
一、USB桥接芯片的作用USB桥接芯片是一种接口转换芯片，主要作用是连接不同类型的接口设备，并实现数据传输。
USB接口是一种通用的接口标准，在计算机和各类外围设备中广泛应用。
然而，有些设备采用的接口标准并非USB，为了和USB接口的设备进行通信，就需要用到USB桥接芯片。
通过USB桥接芯片的转换，可以实现不同类型接口的互联互通。
二、USB桥接芯片的分类根据不同的接口类型，USB桥接芯片可以分为多种类型：1. USB转串口桥接芯片：将USB接口转换为串口接口，使得计算机可以通过USB接口和串口设备进行通信。
2. USB转并口桥接芯片：将USB接口转换为并行接口，使得计算机可以通过USB接口和并行设备进行通信。
3. USB转SPI桥接芯片：将USB接口转换为SPI接口，使得计算机可以通过USB接口和SPI设备进行通信。
4. USB转I2C桥接芯片：将USB接口转换为I2C接口，使得计算机可以通过USB接口和I2C设备进行通信。
5. USB转CAN桥接芯片：将USB接口转换为CAN总线接口，使得计算机可以通过USB接口和CAN设备进行通信。
6. USB转PS/2桥接芯片：将USB接口转换为PS/2接口，使得计算机可以通过USB接口和PS/2设备进行通信。
7. USB转以太网桥接芯片：将USB接口转换为以太网接口，使得计算机可以通过USB接口和以太网设备进行通信。
三、USB桥接芯片的工作原理USB桥接芯片的工作原理主要分为两个部分：USB接口转换和数据传输。
1. USB接口转换：USB桥接芯片内部集成了USB PHY（物理层）和USB控制器。
USB PHY负责将USB信号转换为芯片内部可识别的数字信号，USB控制器负责解析USB协议和与外部设备进行通信。
常用USB芯片介绍（转串口、SPI、单片机读写U盘）
常用USB芯片介绍（转串口、SPI、单片机读写U盘）USB1.1:CH375 有HOST和SLAVE两种方式，即可以当主机去控制别的USB设备，如U盘等，又可以被PC控制。
CH372 只有设备模式，不能控制别的USB设备USB2.0:内部不含单片机核的USB芯片：CY7C68001 CYPRESSFT245BM FTDI内部含有单片机核的USB芯片：CY7C68013 CYPRESS 有3种（56针,100针,128针）USB OTG:CY7C67200、CY7C67300, 内含16位的RISC MCU，输出16位的数据。
为全速的USB接口TD1120 集成全速主机高速从机，TransDimension公司生产GL824 没有下到DATASHEET，不过网上都有资料，应该是高速的USB HUB:AT43301 一个上行4个下行，为USB1.1接口GL850A 一个上行4个下行，为USB2.0接口以下这些HUB是网上弄来的，还没有查过，有要用到的去查查看吧：Alcor Micro AU2916,AU9412AtmEl AT43301,AT43311FDTI FT8U2100AXIntel 8x930Hx,8x931HxKC TecHnology KC82C160,KC82C169Motorola MC141555,MC141556PHilips PDIUSBH11,PDIUSBH12Sola Electronics MSE9701,MSE9712TI TUSB204613USAR Systems UR3HCGNHWinbond W81C180,W82C620PS:1、USB协议规USB通信遵守严格的主从模式，即必须是主－从，不能主－主或从－从。
（很多人都知道，但考虑设计的时候没有注意到）2、USB HUB是USB设备，只能接USB主机，比如以上的OTG 的芯片，不能接非USB主机的芯片，比如CY7C68013.但是HUB接主机芯片以后，该芯片直接确定为主机模式，不能再设为从机。
usb转串口芯片
usb转串口芯片USB转串口芯片是一种将USB接口转换为串口接口的集成电路芯片。
它通常由USB控制器和串口控制器两部分组成。
USB控制器用于处理USB协议，完成USB数据的收发和管理；串口控制器则负责处理串口通信协议，将数据转换为串口格式并与外部设备进行通信。
USB转串口芯片具有以下特点：1. 高性能：USB转串口芯片采用先进的集成电路设计，具备高速传输和高效处理能力，可以实现快速稳定的数据传输。
2. 多接口支持：USB转串口芯片可同时支持多个串口接口，满足多设备同时通信的需求。
常见的接口有RS232、RS422和RS485等。
3. 低功耗：USB转串口芯片采用节能设计，具有低功耗特性，可以延长电池寿命，适用于移动设备和低功耗设备。
4. 多平台兼容：USB转串口芯片可以在不同的操作系统平台上运行，如Windows、MacOS、Linux等，提供良好的兼容性和稳定性。
5. 驱动支持：USB转串口芯片通常需要相应的驱动程序来支持其工作。
驱动程序可以通过官方网站或硬件厂商提供的方式进行下载和安装。
USB转串口芯片的应用非常广泛，常见的应用场景包括但不限于以下几个方面：1. 工业自动化：工业设备通常采用串口进行通信，USB转串口芯片可以将串口设备连接到具备USB接口的工控机或上位机。
2. 通信设备：例如路由器、交换机、集线器等网络设备中常使用串口进行配置和管理，通过USB转串口芯片可以实现与计算机的连接。
3. 仪器仪表：许多仪器仪表设备采用串口进行数据传输，通过USB转串口芯片可以方便地将其连接到计算机进行数据采集和控制。
4. 安防监控：监控设备的摄像头、开关和传感器等常常使用串口进行通信，通过USB转串口芯片可以与计算机进行数据交互和控制。
总之，USB转串口芯片是一种重要的数据转换芯片，可以实现USB和串口之间的转换，方便用户在USB接口的计算机上进行串口通信。
随着物联网和工业自动化领域的发展，USB 转串口芯片将更加广泛地应用于各个领域。
USB转串口芯片介绍
USB 专串口芯片介绍2009年08月18日星期二16:05 2009-06-25 08:08 PI2303原理应用V1C1P3.0PTR Ncat卜RTS NI IIP I VJDGNUVDKfDSR X1112^ESEI10KSH7D N -? C L KLE DATAOSTH1,PEL TE 灯G、FPLL|l'VDD TLL叫5K 卜nIRI SlAEEr1?「TO13V3DMorII 'Ifl I,RQ7 1 5KVTDiu-1CU15VC03-------- 12DP€04HI ±2CP—■5TISBPL2303符合USB1.1标准，价格3RMB.2 CP2102/ CP2103简介Silicon Laboratories 公司推出的USB接口与RS232接口转换器CP2102/CP2103是一款高度集成的USB-UAR桥接器，提供一个使用最小化元件和PCB空间来实现RS232转换USB的简便解决方案。
如图1所示，CP2102/CP2103包含了一个USB功能控制器、USB攵发器、振荡器和带有全部调制解调器控制信号的异步串行数据总线（UART ）,采用5 mmx 5 mm MLP28的封装VDf>CP2102/CP2103作为USB/RS232双向转换器，一方面可以从主机接收 USB 数据并将其转换 为RS232信息流格式发送给外设；另一方面可从RS232外设接收数据转换为USB 数据格式传送至主机, 其中包括控制和握手信号。
CP21O2ZCP21O3的USB 功能控尅耦是--个符 合USB Z0协议的全速器件,并集成冇收发器和」. 拉电肌 ISB 功能控制器須理USB 和UAR1' 间所有的数据传输主控制器发出的命令讷求 以及lAKT 功能担制侖令。
CI*2!O2/CP21O3支持LSB Hi 起和恢境信号功 能•便于器件以及外部电路的电源怦却，当检测斜 思线上有挂起肓号时,CP2tO2/CP21O3进人挂起模 式.并发送SUSPEND fir SUSPEND 俗号。
常用USB转串口芯片介绍
常用USB转串口芯片介绍常用USB转串口芯片介绍USB转串口是计算机与串行设备之间相互连接的方式。
使用串口通信协议，可以将计算机与各种设备连接起来，如调试器、机器人、嵌入式设备等。
USB转串口芯片则是用于将计算机的USB接口转为串口信号输出，实现计算机与串口设备的通讯。
下文将讨论常用的USB转串口芯片及其特点。
1. FTDI芯片FTDI（Future Technology Devices International）公司的FT232系列芯片是最常用的USB转串口芯片之一，在市场上具有较高的占有率和口碑。
FTDI的芯片采用USB2.0接口，支持全速和高速传输，通讯速率可达到12Mbps。
FT232系列芯片提供了专业的驱动程序，可以在Windows、Linux、MAC OS、Android 等多个操作系统下使用，兼容USB1.1和USB2.0接口。
此外，FTDI还提供了免费的开发工具、应用手册和API文档，可自定义串口输出格式和流控方式。
2. CP2102芯片CP2102芯片由Silicon Laboratories公司生产，是另一种常用的USB转串口芯片。
CP2102通过USB2.0接口，支持全速和高速传输，通讯速率最高可达1Mbps。
这种芯片具有低功耗、低成本、体积小、易于集成等特点。
CP2102还支持多种工作模式和流控方式，例如直接模式、流控模式、硬件流控等，可根据应用场景自行选择。
3. CH340芯片CH340芯片由中国北京朝晖公司研发生产，是国内一种比较流行的USB转串口芯片。
CH340通过USB1.1接口，传输速率最高可达115200bps，为节约成本采用了单片机内部RC振荡器，因此准确度相对较低。
不过，CH340的性价比非常高，价格便宜，需要的元器件也很少，很适合嵌入式开发、单片机下载等领域的用户。
4. PL2303芯片PL2303芯片是由Prolific Technology公司开发的USB转串口芯片。
USB转串口芯片CH340
USB 转串口芯片 CH3401、概述CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口。
在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。
有关 USB 转打印口的说明请参考手册（二）CH340DS2。
在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯。
计算机异步串口 UART/RS232/IrDA 红外 SIR USB或者CH340其它转接芯片USB 主机转换并口打印机为 USB 打印机2、特点●全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容。
●仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
●计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
●硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。
●支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
●通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。
●支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。
●由于是通过 USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同。
●软件兼容 CH341，可以直接使用 CH341 的驱动程序。
●支持 5V 电源电压和 3.3V 电源电压。
●提供 SSOP-20 无铅封装，兼容 RoHS。
3、封装封装形式塑体宽度引脚间距封装说明订货型号SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片CH340T SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片CH340R4、引脚引脚号引脚名称类型引脚说明 (括号中说明仅针对 CH340R 型号)19 VCC 电源正电源输入端，需要外接 0.1uF 电源退耦电容8 GND 电源公共接地端，直接连到 USB 总线的地线5 V3 电源在 3.3V 电源电压时连接 VCC 输入外部电源，在 5V 电源电压时外接容量为 0.01uF 退耦电容9 XI 输入晶体振荡的输入端，需要外接晶体及振荡电容10 XO 输出晶体振荡的反相输出端，需要外接晶体及振荡电容6 UD+ USB 信号直接连到 USB 总线的 D+数据线7 UD- USB 信号直接连到 USB 总线的 D-数据线20 NOS# 输入禁止 USB 设备挂起，低电平有效，内置上拉电阻3 TXD 输出串行数据输出(CH340R 型号为反相输出)4 RXD 输入串行数据输入，内置可控的上拉和下拉电阻11 CTS# 输入MODEM 联络输入信号，清除发送，低(高)有效12 DSR# 输入MODEM 联络输入信号，数据装置就绪，低(高)有效13 RI# 输入MODEM 联络输入信号，振铃指示，低(高)有效14 DCD# 输入MODEM 联络输入信号，载波检测，低(高)有效15 DTR# 输出MODEM 联络输出信号，数据终端就绪，低(高)有效16 RTS# 输出MODEM 联络输出信号，请求发送，低(高)有效2 ACT# 输出USB 配置完成状态输出，低电平有效18 R232 输入辅助 RS232 使能，高电平有效，内置下拉电阻NC. 空脚CH340T：空脚，必须悬空17IR# 输入CH340R：串口模式设定输入，内置上拉电阻，低电平为 SIR 红外线串口，高电平为普通串口1 CKO 输出CH340T：时钟输出NC. 空脚CH340R：空脚，必须悬空5、功能说明CH340 芯片内置了 USB 上拉电阻，UD+和 UD-引脚应该直接连接到 USB 总线上。
USB转串口芯片介绍
USB转串口芯片介绍什么是USB转串口芯片？USB转串口芯片是一种芯片组件，用于在计算机的 USB 接口和串口（也称为RS-232 接口）之间进行数据转换。
通过使用该芯片，计算机可以与串口设备（如调制解调器和串行打印机）进行通信。
USB转串口芯片的工作原理USB转串口芯片的工作原理是将 USB 接口与串口之间的数据转换。
USB 接口使用了一种不同的协议和电信号类型，而串口则使用了标准的 RS-232 协议和电信号类型。
当计算机向串口设备发送数据时，USB转串口芯片会将数据转换为 RS-232 协议和电信号类型，并将其发送到串口设备。
当串口设备向计算机发送数据时，USB转串口芯片会将数据转换为 USB 协议和电信号类型，并将其发送到计算机。
USB转串口芯片的应用场景USB转串口芯片通常用于以下应用场景：1.串口设备连接到计算机：这是最常见的用途。
许多设备（如调制解调器、串行打印机和控制器）仍然使用串口进行通信，而现代计算机已经不再提供标准的串口接口。
使用 USB转串口芯片，这些设备可以通过计算机的 USB 接口进行连接。
2.特定应用的数据采集：某些特定应用可能需要从串口设备读取数据，例如，从 GPS 接收器读取位置数据或从气象站读取气象数据。
3.调试和故障排除：硬件开发人员可以使用 USB转串口芯片将计算机连接到测试设备，以便他们可以查看从设备发送的数据并进行故障排除和调试。
USB转串口芯片的优点1.兼容性好：USB转串口芯片可以使计算机与各种串口设备兼容。
2.易于使用：使用USB转串口芯片连接串口设备通常比使用串口更加简单方便。
3.可靠性高：USB转串口芯片通常比计算机自带的串口更加可靠，并且信号质量更好。
USB转串口芯片的缺点1.延迟较高：由于要进行数据转换，因此 USB转串口芯片可能会导致一定的延迟。
2.可靠性受限：由于某些 USB 转串口芯片厂商的软件质量不合格，因此某些芯片会导致大量错误和计算机崩溃。
USB转串口芯片介绍
USB转串口芯片介绍1、pl2303原理应用PL2303符合USB1.1标准，价格3RMB.2CP2102／CP2103简介SiliconLaboratories公司推出的USB接口与RS232接口转换器CP2102／CP2103是一款高度集成的USB-UART桥接器，提供一个使用最小化元件和PCB空间来实现RS232转换USB的简便解决方案。
如图1所示，CP2102／CP2103包含了一个USB功能掌握器、USB收发器、振荡器和带有全部调制解调器掌握信号的异步串行数据总线(UART),采纳5mm5mmMLP-28的封装。
CP2102／CP2103作为USB ／RS232双向转换器，一方面可以从丰机接收USB数据并将其转换为RS232信息流2、格式发送给外设；另一方面可从RS232外设接收数据转换为USB数据格式传送至主机，其中包括掌握和握手信号。
2.1USB功能掌握器和收发器 2.2异步串行数据总线(UART)接口CP2102／CP2103UART接口包括TX(发送)和RX(接收)数据信号以及RTS、CTS、DSR、DTR、DCD和RI掌握信号。
UART支持RTS／CTS、DSR／DTR和X-On／X-Off握手。
通过编程设置UART，支持各种数据格式和波特率。
在PC机的COM端口编程设置UART的数据格式和波特率。
表1为其数据格式和波特率。
2.3内部EEPROM CP2102／CP2103内部集成有1个EEPROM，用于存储由设备制造商3、定义的USB供应商ID、产品ID、产品说明、电源参数、器件版本号和器件序列号等信息。
USB配置数据的定义是可选的。
假如EEPROM没有被OEM的数据占用，则采纳表1所示的默认配置数据。
留意，对于可能使用多个基于CP2102／CP2103连接到同一PC机的OEM应用来说，则需要专用的序列号。
内部EEPROM是通过USB 编程设置的，允许OEM的USB配置数据和序列号可以在出厂和测试时直接写入系统板上的CP2102／CP2103。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pl23０３原理应用PL2303符合ＵSB１．1标准,价格３RＭＢ.2 CP2102/ＣP２103简介SilicoｎLａｂoratorｉeｓ公司推出的ＵSB接口与RS２3２接口转换器CＰ2１０２／CP21０3是一款高度集成的UＳB-UＡRＴ桥接器,提供一个使用最小化元件和PCB空间来实现RS2３2转换ＵSB的简便解决方案。
如图1所示,CP2102／ＣP２103包含了一个ＵＳB功能控制器、ＵSB收发器、振荡器和带有全部调制解调器控制信号的异步串行数据总线(UA ＲT),采用5 ｍm×5 ｍm MLP-２8的封装。
CP２１02/CP２10３作为USB/RＳ232双向转换器,一方面可以从丰机接收ＵSB数据并将其转换为RS2３２信息流格式发送给外设；另一方面可从ＲS2３2外设接收数据转换为ＵＳB数据格式传送至主机，其中包括控制和握手信号。
2.1 ＵSB功能控制器和收发器2．2异步串行数据总线(UAＲＴ)接口CP２１02/CP21０3UART接口包括ＴX （发送)和RX（接收)数据信号以及RＴS、CTＳ、DSR、DＴＲ、DCD和RＩ控制信号。
ＵARＴ支持RTS/CＴS、ＤSR／DTR和X-On ／X-Ofｆ握手。
通过编程设置ＵＡRＴ,支持各种数据格式和波特率。
在PC机的COM端口编程设置UART的数据格式和波特率。
表１为其数据格式和波特率。
２．3 内部EＥＰROMＣP2102/CＰ2103内部集成有1个EＥＰROM，用于存储由设备制造商定义的USB 供应商ID、产品IＤ、产品说明、电源参数、器件版本号和器件序列号等信息。
UＳB配置数据的定义是可选的。
如果EEPROＭ没有被ＯＥM的数据占用,则采用表1所示的默认配置数据。
注意，对于可能使用多个基于ＣＰ2102／CP21０3连接到同一PC机的OＥM应用来说，则需要专用的序列号。
内部EEPROM是通过UＳＢ编程设置的，允许OＥM的USB配置数据和序列号可以在出厂和测试时直接写入系统板上的ＣＰ2１02/ＣP2１０3。
Ｃygnal提供了一个专门为C Ｐ21０２/ＣP2１0３的内部EEP－ROＭ编程设置工具,同时还提供免费的驱动WｉｎdowｓＤLL格式的程序库。
这个程序库可将。
ＥEP－ＲＯM编程步骤集成到OEM在制造中进行流水线式测试和序列号的管理的自定义软件中。
EEＰ-ＲOM的写寿命的典型值为10００00次，数据保持时间为1０0年。
为了防止更改ＵＳＢ描述符，应将其锁定。
２．4其他功能CP210３除上述功能外也可实现RS４8５接口与ＵＳB接口转换功能，CP2103支持4个可按照控制信息定义的ＧPIＯ引脚。
3 典型应用电路3．1 硬件电路设计原设备的RS232接口仅用TXD／RXD 2个引脚信号和地3条线。
单片机8031与ＲS2３２接口间的电平驱动采用Maxim公司的MAX2０2ＣＰE,而采用光电耦合器6N13７实现隔离。
采用CＰ2102改造的接口应用电路如图2所示。
该电路已通过制板和软硬件调试，完全可靠。
串口扩展，仪需2～3只外部去耦电容器，REGＩN端需加0.1μF与1.0μF并联的去耦电容。
CＰ210２的供电电源由计算机的USB接口提供,再连接3只保护管以便于使用。
该电路仅使用CP210２的UAＲＴ总线上ＴXＤ／RＸD２个引脚,其余悬空。
单片机可直接识别CP21０２的UＡRT总线上信号，为确保数据收发的稳定性,避免通信过程产生干扰,采用光电耦合器隔离，并将RST采用一只4.7kΩ电阻上拉至VDD。
当CP2102转换器与主机连接后，必须根据操作系统选择相对应的虚拟串行口驱动程序。
不必修改设备的应用程序，就像存取一个标准的物理串口一样访问该虚拟串口，端口设备会产生“ＣP210２UＳＢtｏUＡRT Brｉdge Coｎｔroｌｌeｒ(ＣＯＭ×)”的新端口(×随计算机的配置而异),此时说明驱动程序安装成功。
实质上，所有针对虚拟串口的数据通信都足以USB总线传输实现的,但在设备上,收发则是RS２32数据。
3.2软件设计计算机采用C语言的通讯控制函数，按串行口方式设置,以实现接口通讯软件设计。
单片机通讯程序如下所示。
该通讯程序在波特率9 600~600调试,通讯准确可靠。
CP２10２参考价格是8RＭＢ.USB２.０标准。
外围电路为零,也就是说不用外围电路。
这点最好。
新的FＴ2232C型ＵSB UART/FＩFO电路的特征及应用摘要:FT２２３２Ｃ是一款USB到UART/FIＦO转换电路。
文中介绍FT2232C的特性、工作原理及应用领域，给出该电路在各种不同场合的典型应用电路。
关键词:通用串行总线;通用异步收发模式/先进先出；ＦＴ2232C引言在进行室外信息采集时，需要定位和通信，还需要由传感器进行各种信息的采集，因而需要多个串口。
串口扩展已成为系统开发中经常遇到的问题。
一般的解决方案是有用串口扩展电路来增加串口。
但这种方法采用的电路较多，电路较复杂，且串口连接的设备在使用时插拔很不方便。
本文介绍一种新的ＦT２２32C型电路的功能特片并用其进行串口扩展。
20１FT223２C介绍１．1 电路概览FT2232C是一款USB到ＵＡＲT/FIFO的转换电路,是ＦTDI公司继第二代ＦT232ＢＭ、FT2４5BＭ之后的第三代产品,集成了两片ＢM芯片的功能。
电路要用48-ＬD LＱFP封装。
FＴ2２32C具有两个多用途的UART/FＩFO控制器,可分别配置成不同的工作模式。
一个UＳB下游端口转换成两个I/O通道,每个I/O通道相当一个FT２３2BＭ或FT245BＭ,可以单独配置成UART接口或者FIＦO接口。
通过对外挂EEPROM的配置,FT２2３2Ｃ还提供一系列新的操作模式,如多协议同步串行机接口,这是专为同步串行协议如JTA Ｇ和SＰI总线设计的。
还有同步位宽模式、ＣPU风格的FＩFO模式、多协议同步串行机接口模式、MＣＵ主机总线竞争模式及快速光隔离串行机接口模式等。
此外，该电路的驱动能力有很大提高，能够输出较之通常电路3倍的功率，这使得多个电路可能共享总线。
使用FＴDＩ公司提供的虚拟串口（VCP)驱动，对外围接口的使用就像使用ＰC的标准串口一样。
许多现有软件经过简单重新配置即哥与虚拟串口相接,应用程序与电路间的通信与PC的C ＯM口通信相同。
1.2电路的特征●只需添加简单配置电路,便可实现由单电路到双通道串/并口的转换；●芯片上集成了全部USB处理协议，使用时不需要另外编写ＵSB固件程序；●２个I/O通道(Ａ/B)相互独立,可配置成2个５V、2个3.3Ｖ或一个5V、一个3．3V的逻辑Ｉ/O 接口;●UARＴ接口支持7或8位数据位，1/2位停止位,奇校验/偶校验/标志位/空位/无奇偶校验；●发送数据的速率为30０~1Ｍb/s(RS-232）或3Ｍbs(TＴL、RＳ－23２/RS-485）;●接口模式和UＳＢ描述字符可在外部ＥＥPRＯM中进行配置，还可以在板子上通过ＵSB对EEＰROＭ进行配置;●４.35Ｖ~5.25V的单电压工作范围１.3 简化功能框图ＦT2232C的简化功能框图如图1所示，各单元的功能如下:ＵSB收发器单元：提供USB1.1、USB２.0到UＳＢ电缆的全速物理接口。
一个微分收发器和两个单独的终结收发器提供USB数据输入、ＳEO及USB复位条件检测。
ＵSB DPLL单元：跟踪输入的NRZI ＵＳＢ数据,并单独恢复时钟及数据信号ＳＩＥ模块。
SＩＥ模块：执行US Ｂ数据从串行到并行及并行到串行的转换。
USＢPＥ模块:管理从UＳB控制端接收的数据，负责处理USB主控器发出的低层UＳB协议请求和UARＴ／ＦＩFＯ控制器发出的控制命令。
RX Buffer和ＴX Buffｅr分别为３84字节的接收缓冲和1２８字节的发送缓冲。
1．4 应用领域由于集成了两片第二代BM的功能，因而FT2２3２Ｃ的应用场合十分广泛。
主要包括USB转换为双串口RS-232、USB转换为双串口RＳ－４22／RS-48５、UＳＢJＴAG编程、ＵSＢ转换为ＳPI总线接口、现场可升级的ＵSＢ产品和带UＳＢ接口的交流隔离产品。
2 ＦT2２32C的应用举例在实际应用中，由于传统串口扩展方法相对比较繁锁，因此可使用该电路来扩展串口,实现时只需进行简单的外围电路配置即可得到一个由UＳB转换而来的两个CＯPＭPOＲT。
具体的配置电路如图2所示。
设计是需要注意以下几点:首先:FT22３２C的UＳBDP、UＳＢＤM两个输入端的电阻器阻值必须相等,典型值为２7Ω,而且必须是１%精度的电阻器,否则容易造成输入阻抗不匹配而使电路无法正常工作。
其次:该电路晶振两端的2个电容器的容值也必须相等，典型值为2７pＦ。
由于设计要求是要得到2个串口,因此外挂的EEPROM可以不接，而直接将FT223２C 的EEDATA端经由１０kΩ的电阻器接到VＣC上。
这样在上电复位时ＦT２232C不能从外挂的EEＰROＭ中读取信息，工作在电路的缺省默认模式下，即由ＵSB到双串口的转换。
将得到的2个串口通过电路的VCＣIOA、VCＣＩOB进行配置，即将VCCIOＡ接3.３V，VＣCＩOＢ接5V，这样得到的串口A的工作电压为3．3V，串口B的工作电压为５V,可以分别接3.3Ｖ和5V的器件。
由于RS232电平一般为－9V~＋9V，而FT2232C转换得到的2个串口通信前需要经过V或３.3V,因此在与RS2３2串口通信前需要经过电平转换。
以ＳＰ213EHCA电平转换电路为例，具体电路如图3所示。
除了常用的ＵSB到RＳ－2３２串口的转换，ＦＴ22３2C还可以转换成其他接口，如RＳ4２2、ＲＳ４８5及CPU风格的ＦIFO 等。
其具体的电路分别如图4、图5、图６所示。
为方便起见，各图中仍仅以一个通道为例进行说明。
3 结束语随着ＵSB总线技术的发展,接口扩展及接口转换是随时都可以遇到的问题。
正基于此，FT2２32Ｃ的应用前景日渐看好。
应用FＴ223２C可以方便地扩展多个RS-２３2接口、RS-422接口、ＲＳ－4８5接口，还可以将UＳＢ接口转换为SPＩ总线接口。
USB 扩展或转换其他接口的方案不仅经济实用,无需占用主机的扩展槽资源，而且简单方便，其功能特点逐步显示出来。
目前USＢ接口的设备已经在众多领域发挥着主要作用。
相信FT2２３2C的应用将越来越广泛。
总的来说PＬ2３03最便宜只要3RMB，外围电路也不复杂，支持USＢ1．１.性价比一般。
ＣＰ2１02性价比最好，外围电路最简单。
FT232BM最贵要18RMB，但驱动支持最好，也最稳定。
