电力系统分析要点复习资料
电力系统分析复习资料
一、填空题1.电力系统的潮流计算的任务就是要根据给定网络接线和其他已知条件，计算网络中的、功率损耗和未知节点的节点电压。
2.在元件的电抗比电阻大得多的的高压电网中，从电压高的一端流向电压低的一端。
3.电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器、和近年来发展起来的静止无功发生器。
4.无功补偿装置应尽可能装在无功负荷中心，做到无功功率的平衡。
5.电压中枢点是指电力系统中监视、和调整电压的点。
6.系统中的备用按其作用可分为负荷备用、、检修备用和国民经济备用，按其存在形式可分为旋转备用和冷备用。
7. 是分析电力系统不对称故障的有效方法,在三相参数对称的线性电路中，各序对称分量具有独立性。
8.电力系统是电能的、输送、分配和消费的各个环节组成的一个整体。
9.降压三绕组变压器高压、中压、低压三个绕组排列方式，从内至外为。
10.系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的。
11.在经济地分配基载厂功率时，准则是重要的一项分配原则。
12.在元件的电抗比电阻大得多的的高压电网中，功率从电压相位越前的一端流向相位落后的一端。
13.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路的数值差。
14.电力系统潮流计算中，一般将节点分为PQ节点、PV节点和平衡节点三类，其中数量最多的是。
15.电力系统的运行电压水平同无功功率平衡密切相关。
电压调整的主要手段是：改变发电机端电压、改变变压器的变比、、线路串联电容补偿调压等。
16.电压中枢点的调压方式，一般可分为三类：逆调压、顺调压和调压。
17.电力系统无功功率不平衡时，主要表现为系统的改变.18.简单不对称故障包括单相接地短路、两相短路、、单相断开和两相断开等。
19.对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的，尽可能减少对生态环境的有害影响。
20.电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的。
电力系统分析考试复习资料
电力系统分析1. 自耦变压器一二次绕组之间既有磁的联系又有电的联系。
2. 电力系统无功不足时，会造成电压下降。
3.高峰负荷时，允许电压中枢点电压略低，低峰负荷时，允许电压中枢点电压略高，这种调压方式为顺调压。
4. 为了降低网络功率损耗，可采用的调整控制潮流的手段主要有三种，其为串联电容、串联电抗、附件串联加压器5. A系统运行与50Hz，B系统运行于49.5Hz，两系统互联，则联络线上功率是A流向B。
6. 在变压器的参数计算中，短路试验求得是R和X。
7. 平均额定电压是约定的，较线路额定电压约高出5%。
8. 三相短路的短路电流只包含正序。
9.变压器的无功损耗包括励磁损耗与绕组中的无功损耗10.能实现无差调节的调频方式是二次调频。
11. 电力系统的有功电源是发电机。
12. 为了能及时向增加的负荷供电而设置的备用容量应是热备用。
13. 中性点不直接接地系统是35kV及以下。
14. 分裂导线的主要目的是提高电晕临界电压。
15. 环网潮流的自然功率是按线路的阻抗来分布的。
16.电力系统运行规定，频率偏移范围为±（0.2~0.5）Hz。
17. 220kV降为110kV的降压变压器，两侧均与线路相连，则变比为220/12118. 输电线路空载运行时，末端的电压比首段电压高。
19. 电抗器型号为NKL-6-500-4，UN=6kV，IN=500A，电抗器电抗百分数XL(%)=4，则该电抗器的有名值.0.277 欧20.三相架空线导线换位的目的是减小三相参数不平衡。
21.能够使系统频率升高的有发电机出力不变，负荷减小或者负荷不变’发电机组出力增加。
22. 下列故障存在零序分量的是两相接地短路，单相短路。
23. 输电线路属于耗能参数的是电阻、电导。
24. 冲击电流不会出现在短路电流发生后1周期，1.5周期，2周期25. 电能方便转换成其他形式的能量，便于生产输送，易于控制。
26. 在潮流计算中，PV节点待求量为输入的无功功率电压相角。

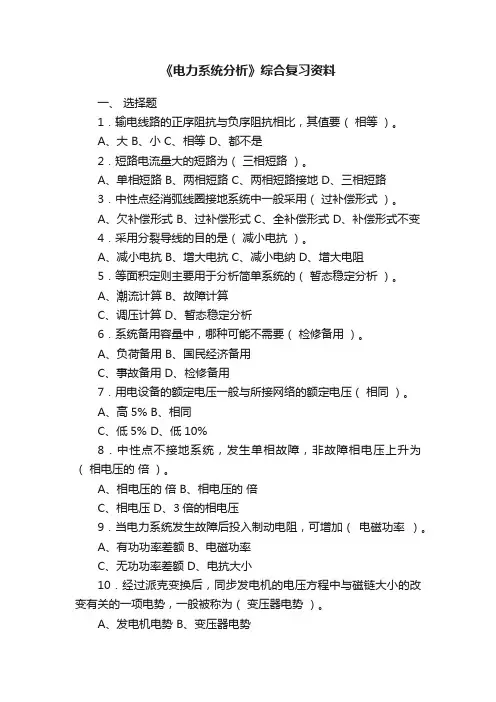

《电力系统分析》综合复习资料
《电力系统分析》综合复习资料一、选择题1．输电线路的正序阻抗与负序阻抗相比，其值要（相等）。
A、大B、小C、相等D、都不是2．短路电流量大的短路为（三相短路）。
A、单相短路B、两相短路C、两相短路接地D、三相短路3．中性点经消弧线圈接地系统中一般采用（过补偿形式）。
A、欠补偿形式B、过补偿形式C、全补偿形式D、补偿形式不变4．采用分裂导线的目的是（减小电抗）。
A、减小电抗B、增大电抗C、减小电纳D、增大电阻5．等面积定则主要用于分析简单系统的（暂态稳定分析）。
A、潮流计算B、故障计算C、调压计算D、暂态稳定分析6．系统备用容量中，哪种可能不需要（检修备用）。
A、负荷备用B、国民经济备用C、事故备用D、检修备用7．用电设备的额定电压一般与所接网络的额定电压（相同）。
A、高5%B、相同C、低5%D、低10%8．中性点不接地系统，发生单相故障，非故障相电压上升为（相电压的倍）。
A、相电压的倍B、相电压的倍C、相电压D、3倍的相电压9．当电力系统发生故障后投入制动电阻，可增加（电磁功率）。
A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小10．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（变压器电势）。
A、发电机电势B、变压器电势C、电压降D、都不对11．无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度（ ABC三相相同）。
A、ABC三相相同B、BC两相相同C、A、B两相相同D、AC两相相同12．冲击系数k im的数值变化范围是（1≤k im≤2 ）。
A、0≤k im≤1B、1≤k im≤2C、0≤k im≤2D、1≤k im≤313．电力系统不对称短路包括几种短路类型（ 3 ）。
A、1B、2C、3D、414．无限大功率电源的内部电抗为（ 0.0 ）。
A、∝B、0.0C、0.3～1.0D、1.0～1015．理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期（π ）。
电力系统分析 复习资料
电力系统分析复习资料电力系统分析复习资料电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定可靠的电力供应。
而电力系统分析则是对电力系统进行深入研究和评估的过程，以确保其正常运行和高效性能。
本文将为大家提供一些电力系统分析的复习资料，帮助大家更好地理解和掌握相关知识。
一、电力系统概述电力系统是由发电厂、输电网和配电网组成的，它们共同协作，将发电厂产生的电能传输到用户终端。
发电厂通过燃煤、水力、核能等方式将能源转化为电能，输电网负责将电能从发电厂输送到各个地方，配电网则将电能分配给用户使用。
电力系统的稳定运行和高效性能是保障电力供应的关键。
二、电力系统分析的重要性电力系统分析是为了确保电力系统的可靠性、稳定性和经济性，它可以帮助我们了解电力系统的运行状态，预测潜在问题，并采取相应措施进行调整和优化。
通过电力系统分析，我们可以有效地解决电力系统中的故障、过载、电压失调等问题，提高电力系统的运行效率和可靠性。
三、电力系统分析的基本方法1. 潮流计算潮流计算是电力系统分析的基础，它用于确定电力系统中各节点的电压、电流和功率等参数。
通过潮流计算，我们可以了解电力系统中的电能流动情况，发现潜在的过载和电压失调问题，并采取相应的措施进行调整。
2. 短路计算短路计算是为了确定电力系统中短路故障的电流和电压等参数。
短路故障是电力系统中常见的故障之一，它可能导致设备损坏、电力中断甚至火灾等严重后果。
通过短路计算，我们可以评估短路故障对电力系统的影响，并采取相应的保护措施。
3. 功率系统稳定分析功率系统稳定分析是为了评估电力系统在各种异常情况下的稳定性。
电力系统中可能存在的问题包括电压失调、频率偏差等，这些问题可能导致电力系统崩溃或设备损坏。
通过功率系统稳定分析，我们可以预测电力系统的稳定性，并采取相应的措施进行调整。
四、电力系统分析的工具与软件1. PSS/EPSS/E是一种专业的电力系统分析软件，它可以进行潮流计算、短路计算、稳定分析等多种功能。

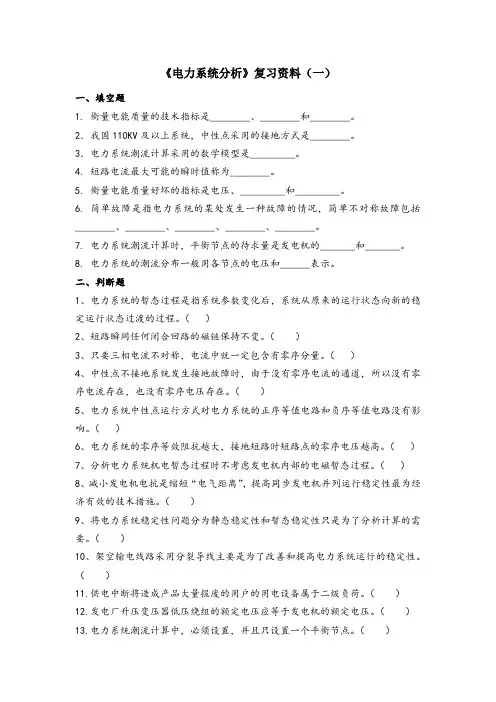

电气工程及其自动化-《电力系统分析》复习资料
《电力系统分析》复习资料（一）一、填空题1. 衡量电能质量的技术指标是________、________和________。
2．我国110KV及以上系统，中性点采用的接地方式是________。
3．电力系统潮流计算采用的数学模型是_________。
4. 短路电流最大可能的瞬时值称为________。
5. 衡量电能质量好坏的指标是电压、_________和_________。
6. 简单故障是指电力系统的某处发生一种故障的情况，简单不对称故障包括________、________、________、________、________。
7. 电力系统潮流计算时，平衡节点的待求量是发电机的_______和_______。
8. 电力系统的潮流分布一般用各节点的电压和______表示。
二、判断题1、电力系统的暂态过程是指系统参数变化后，系统从原来的运行状态向新的稳定运行状态过渡的过程。
（）2、短路瞬间任何闭合回路的磁链保持不变。
（）3、只要三相电流不对称，电流中就一定包含有零序分量。
（）4、中性点不接地系统发生接地故障时，由于没有零序电流的通道，所以没有零序电流存在，也没有零序电压存在。
（）5、电力系统中性点运行方式对电力系统的正序等值电路和负序等值电路没有影响。
（）6、电力系统的零序等效阻抗越大，接地短路时短路点的零序电压越高。
（）7、分析电力系统机电暂态过程时不考虑发电机内部的电磁暂态过程。
（）8、减小发电机电抗是缩短“电气距离”，提高同步发电机并列运行稳定性最为经济有效的技术措施。
（）9、将电力系统稳定性问题分为静态稳定性和暂态稳定性只是为了分析计算的需要。
（）10、架空输电线路采用分裂导线主要是为了改善和提高电力系统运行的稳定性。
（）11.供电中断将造成产品大量报废的用户的用电设备属于二级负荷。
（）12.发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压。
（）13.电力系统潮流计算中，必须设置，并且只设置一个平衡节点。

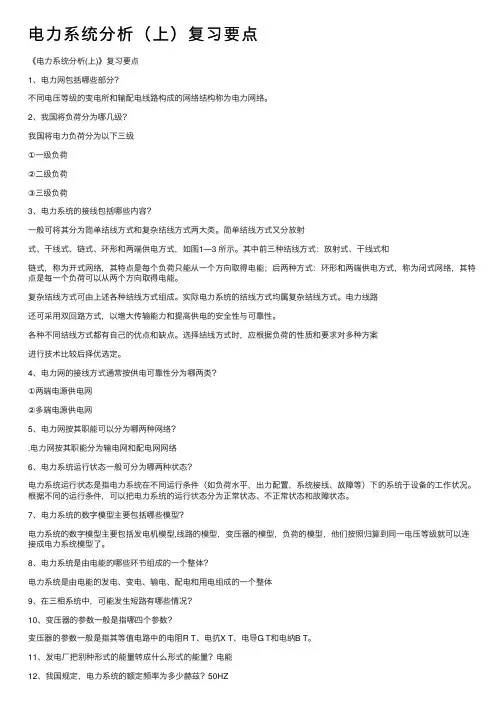

电力系统分析（上）复习要点
电⼒系统分析（上）复习要点《电⼒系统分析(上)》复习要点1、电⼒⽹包括哪些部分？不同电压等级的变电所和输配电线路构成的⽹络结构称为电⼒⽹络。
2、我国将负荷分为哪⼏级？我国将电⼒负荷分为以下三级①⼀级负荷②⼆级负荷③三级负荷3、电⼒系统的接线包括哪些内容？⼀般可将其分为简单结线⽅式和复杂结线⽅式两⼤类。
简单结线⽅式⼜分放射式、⼲线式、链式、环形和两端供电⽅式，如图1—3 所⽰。
其中前三种结线⽅式：放射式、⼲线式和链式，称为开式⽹络，其特点是每个负荷只能从⼀个⽅向取得电能；后两种⽅式：环形和两端供电⽅式，称为闭式⽹络，其特点是每⼀个负荷可以从两个⽅向取得电能。
复杂结线⽅式可由上述各种结线⽅式组成。
实际电⼒系统的结线⽅式均属复杂结线⽅式。
电⼒线路还可采⽤双回路⽅式，以增⼤传输能⼒和提⾼供电的安全性与可靠性。
各种不同结线⽅式都有⾃⼰的优点和缺点。
选择结线⽅式时，应根据负荷的性质和要求对多种⽅案进⾏技术⽐较后择优选定。
4、电⼒⽹的接线⽅式通常按供电可靠性分为哪两类？①两端电源供电⽹②多端电源供电⽹5、电⼒⽹按其职能可以分为哪两种⽹络？.电⼒⽹按其职能分为输电⽹和配电⽹⽹络6、电⼒系统运⾏状态⼀般可分为哪两种状态？电⼒系统运⾏状态是指电⼒系统在不同运⾏条件（如负荷⽔平，出⼒配置，系统接线、故障等）下的系统于设备的⼯作状况。
根据不同的运⾏条件，可以把电⼒系统的运⾏状态分为正常状态、不正常状态和故障状态。
7、电⼒系统的数字模型主要包括哪些模型？电⼒系统的数字模型主要包括发电机模型,线路的模型，变压器的模型，负荷的模型，他们按照归算到同⼀电压等级就可以连接成电⼒系统模型了。
8、电⼒系统是由电能的哪些环节组成的⼀个整体？电⼒系统是由电能的发电、变电、输电、配电和⽤电组成的⼀个整体9、在三相系统中，可能发⽣短路有哪些情况？10、变压器的参数⼀般是指哪四个参数？变压器的参数⼀般是指其等值电路中的电阻R T、电抗X T、电导G T和电纳B T。
电力系统分析复习提纲
电力系统分析复习提纲填空：15判断：10选择：10简述和分析：35计算：30 （2）第三章冋步发电机的基本方程一.基本概念1■电流、磁链、d轴轴线、q轴轴线的方向电流的正方向：流出abc,流入xyz 磁链的正方向：轴线的正方向极中心线d轴，称为纵轴或直轴极间轴q轴，称为横轴或交轴正方向电流产生的磁链方向与dq轴轴线的正方向一致2同步发电机的原始方程：电势方程和磁链方程各有几个？定、转子中各有几个？3■磁链方程出现变系数的主要原因4■派克变换的实质和目的（简述），它是从坐标变换到什么坐标？丨同步发电机基本方程为什么豪进行減克变换？谢越方槿述中出现变系数的主耍原因；（1）转子的旋转便疋、转子烧细间产生州对运辿.效梗定*转子绕细间的吒感系数发牛.祁屁的周期性变化.口｝转子在磁略上只是分别对于d轴和引轴对称而不是枉意对称的，转子的旋转也导致定子冬绕组前n感和互感的周期性变化"换后的胆感系數郁变为菇数，町以很就血绕组.qq绕纽是崗疋在熾『丄的.郴対转子静止*②獗克变换阵対泄子自感刃隅起到了刈角化的作用.井消去了其中的伯度变ih lALq.LO 対H特征④变換肩迂f新转-FWI的％懑系数不对称*这绘由于派总变换的矩働爪堆止交知闊.① Ld为肯轴同步电憊系数.苴值相当于当励磁绕组开踣，定子合成歳势产生单纯直轴磁场时,任資_相定子绕纽的目感孫数。
2＞敢克变换的物理意义是什么F它将规琨若的的廃从静止的宦了绕组转移到馳转了前碰转的转r.k, 从而紅得定子骁組自r互感，定、转子绕组闻互电变成常数，大大简化「同步电机的原始方程“漩克变Utt将“ b. 0三棚静止的绕訊通过樂掠变换等效为M轴站绕组、q轴qq绕齟.与转子「同症转・5■转子参数是否要派克变换？不要6.同步发电机稳定运行下的电压方程和相量图（隐极机和凸极机）第五章电力系统三相短路的暂态过程一.基本概念1■短路、短路产生的主要原因、各类及后果（简述）短路是指电力系统中一切不正常的相与相之间或相与地（对中性点接地的系统）发生通路的情况产生的原因:1元件损坏2气象条件恶化3违规操作4其他类型：单相短路a/b/c两相接地短路abg/acg/bcg两相短路ab/bc/ac三相短路abc后果：1设备过热2线圈或导体变形3系统电压下降4系统不同步5干扰通讯2■短路计算的目的（简述）电气设备的选择继保设计与整定计算系统规划稳定性评估确定通讯干扰3■恒定电势，无穷大功率源无穷大功率电源是一种理想电源特点①电源功率为无穷大②电源的内阻抗为零短路计算中，电源内阻抗不超过短路回路总阻抗的5%~10%时，可近似认为此电源为无穷大功率电源。
电力系统分析复习重点
电力系统稳态分析第一章电力系统的基本概念第一节电力系统概述第二节电力系统运行应满足的基本要求第三节电力系统的结线方式和电压等级（3种接地方式，各自优缺点）第四节电力系统工程学科和电力系统分析课程小结第二章电力系统各元件的特性和数学模型第一节发电机组的运行特性和数学模型第二节变压器的参数和数学模型（变压器的n型等值电路）第三节电力线路的参数和数学模型第四节负荷的运行特性和数学模型第五节电力网络的数学模型小结第三章简单电力网络的计算和分析第一节电力线路和变压器运行状况的计算和分析（简单潮流计算）第二节辐射形和环形网络中的潮流分布〜第三节配电网潮流计算的特点第四节电力网络潮流的调整控制小结第四章复杂电力系统潮流的计算机算法第一节电力网络方程第二节功率方程及其迭代解法第三节牛顿一拉夫逊法潮流计算（节点导纳矩阵的形成与修改）___ 第四节P-Q分解法潮流计算第五节潮流计算中稀疏技术的运用第六节电力系统状态估计与最优潮流简介小结第五章电力系统的有功功率和频率调整第一节电力系统中有功功率的平衡第二节电力系统中有功功率的最优分配第三节电力系统的频率调整（一次调频，二次调频原理（有个原理大图）——及大题=）—小结第六章电力系统的无功功率和电压调整第一节电力系统中无功功率的平衡第二节电力系统中无功功率的最优分布第三节电力系统的电压调整——电压管理和借发电机、变压器调压（借变压器变比，借补偿设备调压计算题）-_ c 厂第四节卑力系统的电压调整借补偿设备询压和组合调压- 亍…（简答题）_小结I 电力系统暂态分析第一篇电力系统电磁暂态过程分析（电力系统故障分析）第一章电力系统故障分析的基本知识第一节故障二第二节标幺制_ （近似算法？:第三节无限大少率电源供电的三相短路电流片析（进击电流概念，一収公式）”.习题"第二章同步发电机突然三相短路分析第一节同步发电机在空载情况下定子突然三相短路后的电流波形及其分析第二节同步发电机空载下三相短路后内部物理过程以及短路电流分*斤第三节同步发电机负载下三相短路交流电流初始值第四节同步发电机的基本方程第五节应用同步发电机基本方程分析突然三相短路电流第六节自动调节励磁装置对短路电流的影响习题第三章电力系统三相短路电流的实用计算运用曲线解题—第一节短路电流交流分量初始值计算第二节计算机计算复杂系统短路电流交流分量初始值的原理第三节其他时刻短路电流交流分量有效值的计算习题第四章对称分量法及电力系统元件的各序参数和等值电路第一节对称分量法（原理）第二节对称分量法在不对称故障分析中的应用第三节同步发电机的负序和零序电抗第四节异步电动机的负序和零序电抗第五节变压器的零序电抗和等值电路第六节输电线路的零序阻抗和电纳第七节零序网络的构成（零序正序负序等值电路）习题第五章不对称故障的分析计算第一节各种不对称短路时故障处的短路电流和电压（三种相间短路计算大题）第二节非故障处电流、电压的计算第三节非全相运行的分析计算第四节计算机计算程序原理框图习题第二篇电力系统机电暂态过程分析（电力系统的稳定性）第六章电力系统稳定性问题概述和各元件机电特征第一节概述第二节同步发电机组的机电特性第三节自动调节励磁系统的作用原理和数学模型第四节负荷特性第五节柔性输电装置特性习题第七章电力系统静态稳定第一节简单电力系统的静态稳定存=（简答）第二节小干扰法分析简单系统表态稳定（有个状态方程有阻尼无阻尼的都要看）—.第三节自动调节励磁系统对静态稳定的影响第四节多机系统的静态稳定近似分析第五节三提高系统静态稳定性的措施（简答）五习题第八章电力系统暂态稳定第一节—电力系统暂态稳定概述（简答）------ +胡限切除角的计算题——第二节简单系统的暂态稳定性第三节发电机组自动调节系统对暂态稳定的影响第四节复杂电力系统的暂态稳定计算第五节提高暂态稳定性的措施（简答）习题。
电力系统分析要点复习资料
电⼒系统分析要点复习资料第⼀章1）电⼒系统的综合⽤电负荷加上⽹络中的功率损耗称为（D）D、供电负荷2）电⼒⽹某条线路的额定电压为Un=110kV，则这个电压表⽰的是（C、线电压3)以下（A）不是常⽤的中性点接地⽅式。
A、中性点通过电容接地4）我国电⼒系统的额定频率为（C）C、50Hz5）⽬前,我国电⼒系统中占最⼤⽐例的发电⼚为（B）B、⽕⼒发电⼚6）以下（D）不是电⼒系统运⾏的基本要求。
D、电⼒⽹各节点电压相等7）⼀下说法不正确的是（B）B、⽔⼒发电成本⽐较⼤8）当传输的功率（单位时间传输的能量）⼀定时，（A）A、输电的压越⾼，则传输的电流越⼩9）对（A）负荷停电会给国民经济带来重⼤损失或造成⼈⾝事故A、⼀级负荷10）⼀般⽤电设备满⾜（C）C、当端电压增加时，吸收的有功功率增加第⼆章1）电⼒系统采⽤有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=3UI2）下列参数中与电抗单位相同的是（B）B、电阻3）三绕组变压器的分接头，⼀般装在（B）B、⾼压绕组和中压绕组4)双绕组变压器，Γ型等效电路中的导纳为（A）A．G T-jB T5）电⼒系统分析常⽤的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，⼀般选取的这两个基准值是（D）D.线电压、三相功率6）额定电压等级为500KV的电⼒线路的平均额定电压为（C） C. 525kV 7)已知某段10kV的电压等级电⼒线路的电抗X=50Ω，若取S B=100MVA，UB=10kV，则这段电⼒线路的电抗标⼳值为（B）A、X*=50ΩB、X*=50 C、X*=0.5 D、X*=5 8）若已知变压器的容量为S N，两端的电压⽐为110/11kV。
则归算到⾼端压，变压器的电抗为（C）C.X T=U K%/100 X 1102/S N9）下列说法不正确的是（D） D.电阻标⼳值的单位是Ω10）对于架空电⼒线路的电抗，⼀下说法不正确的是(B) B.与电⼒⽹的频率有关第三章1）电⼒系统潮流计算主要求取的物流量是(A)A.U*,S~ B.U*;I* C.I*;S~ D Z ,I* 2）电⼒线路等效参数中消耗有功功率的是（C)A.电纳B.电感C.电阻D .电容3）电⼒线路⾸末端点电压的向量差称为（C）C.电压降落4）电⼒线路主要是⽤来传输（C）C.有功功率5)电⼒系统某点传输的复功率定义为（D）A.UI B.U。
电力系统分析总复习
第一章 电力系统的基本概念电力系统的根本任务：向用户提供充足、可靠、优质、价格合理的电能 电力系统的组成：广义上是指由若干发电厂、变电所、负荷中心，通过电力线路连接在 一起的统一整体，用以完成电能的生产、输送、分配和使用；狭义上是指由发电机、变 压器、线路及用电设备等电气设备连接起来构成的整体 电力网：在电力系统中，实现输送、分配电能的部分，由发电厂和变电所中的变压器、 电力线路连接起来构成的整体 电力线路：是传输电能的电气设备——从功能上分为输电线路（是指发电厂向负荷中心 输送大量电力的主要干线， 以及不同地区电网间互送电力的高压联络线路） 、配电线路（是 指变电所与电力终端用户间的较低电压等级的联络线路） ；从结构上分为架空线路 （由导 线、 避雷线、绝缘子、 金具、杆塔、基础接地装置等组成） 、电缆线路 （由导线、绝缘层、 保护层组成） 负荷=电力系统中所有的用电设备所消耗的功率总和； 供电负荷 =负荷+电力网功率损耗； 发电负荷 =供电负荷 +发电厂厂用电 负荷分类：按负荷对供电可靠性要求分：一类负荷（是指中断供电将造成人身伤亡或将 在政治上、 经济上造成重大损失的负荷） 、二类负荷 （是指中断供电将在政治上、经济上 造成重大损失的负荷） 、三类负荷 负荷曲线：用来描述负荷随时间变化的规律，常采用折线法、阶梯法绘制 负荷曲线分类：A ．按负荷种类分类：有功功率负荷曲线、无功功率负荷曲线B •按负荷对象分类：用电设备、车间、企事业单位、行业、县网、区域网、地区网、 省网负荷曲线 and so onC .按时间分类：日、周、月、季、年负荷曲线and so on电力系统运行的特点： a.电能不能大量储存；b •过渡过程非常短暂；c •影响因素众多；d.电能与国民经济各部门及人民生活关系密切电力系统运行的要求： a.保证供电的可靠性；b.保证良好的电能质量（频率一一50Hz 、 电压一一电压偏差，电压波动，电压闪变，三相电平衡、波形一一正弦波）；c.提高电力系统运行的经济性 电力系统的电气接线方式：无备用接线方式（有单回路放射式、干线式、链式网络，常 适用于三类负荷） 、有备用接线方式（有双回路放射式、干线式、链式、环式、两端供电 网络，常适用于一类和二类负荷） 电力系统分类： 按职能分为 输电系统（其任务是将区域性发电厂的电能， 通过电力系统 中高压等级最高的一级或两级电力线路和枢纽变电所，可靠而经济地输送到负荷集中地区）、配电系统（其任务是将输电系统输入的电能分配给终端用户）国标电压等级分 3类：a.第一类为100V 以下；b.第二类为500V 以下；c.第三类为1000V 以上★电力线路、发电机、变压器的额定电压等级的确定：A •电力线路——他的额定电压 =用电设备的额定电压 =对应电力系统电压等级B .发电机一一他的额定电压 =线路额定电压*105%C •变压器：a.—次测直接与发电机相连的变压器，一次侧额定电压=发电机额定电压=线路额定电 压*105%，二次侧额定电压 =线路额定电压 *105% b.二次侧在带负荷运行时，一次侧额定电压 =线路额定电压，二次侧额定电压 =线路额12 3 4 5 67 89 10 111213 14定电压*110%（如果变压器内阻抗较小，或二次侧直接与用电设备相连，则二次侧额定电压=线路额定电压*105% ）15 电力系统中性点运行方式分类：有效接地系统（大电流接地系统）——中性点直接接地、中性点经小阻抗接地；非有效接地系统（小电流接地系统）——中性点不接地、中性点经消弧线圈接地、中性点经高阻抗接地16中性点直接接地方式的特点：a.短路回路中的短路电流很大；b.中性点电位保持不变，仍为地电位；c.非故障相对地电压仍为相电压17 中性点运行方式的优缺点比较：供电可靠性——中性点不接地、中性点经消弧线圈接地系统的供电可靠性要大很多；对绝缘要求——中性点直接接地系统对绝缘水平要求较低；中性点经消弧线圈接地系统能够解决间歇性电弧对系统产生的过电压现象第二章电力系统元件参数和等效电路18 四大参数的物理意义：电阻——反映线路通过电流时产生的有功功率损耗的效应；电抗——反映载流导线周围产生的磁场效应；电导——反映带电导线绝缘介质泄漏损耗和导线周围电晕损耗的效应；电纳——反映带点导线周围的电场效应19 电力线路参数及等效电路：★一般线路：Z=R+jX Y=G+jBa. 短线路（长度不超过100Km的架空线路）：R=r i l; X=x i l; G=0; B=0，采用一字型等效b. ★★★中等长度线路（长度在i00Km~300Km 之间的架空线路和i00Km 以下的电缆线路）：R=r i| ；X=x i l; G=g i l=O ; B=b i l，采用n型等效或T型等效长线路（长度超过300Km的架空线路和超过iOOKm以上的电缆线路）：采用n型等效20 变压器参数及等效电路：Z T=R T+jX T Y T=G T-jB T我国国标双绕组只有五种：Yyni2、Ydii、YNdii、YNyi2、Yyi2 （绕组的连接方式只有星形Y、三角形△两种）变压器分类：按绕组结构分——普通变压器（双绕组和三绕组）、自偶变压器;按绕组分布分——升压变压器、降压变压器; 按变压器的调压方式分——普通分接头变压器、有载调压变压器A . ★★★双绕组变压器参数及等效电路：通常采用r型等效的理由：额定电流时，一次侧绕组的压降只有 2.5%~5%U,且励磁电流小于一次侧3%I N,所以直接把励磁支路直接移至电源端具体参数：22R T=P s U N2/(i000S N2)2X T=U s%U N2/(i00S N)2G T=P0/(i000U N2)2 B T=I0%S N/(i00U N2)其中U N为额定线电压（U N的选择与R T有关）,P s为短路损耗其中U s%为短路电压百分值其中P0 是空载损耗其中10%是空载电流百分值B •★三绕组变压器参数及等效电路：磁通：主磁通（链过三个绕组的磁通）、漏磁通（自漏磁、互漏磁）三绕组变压器分类：按川型100/50/1003个绕组容量比分——I型100/100/100、n型100/100/50、a. ^^ ★【型变压器参数：P s1=(P s1-2+P s3-1-P s2-3)/2P s2=(P s1-2+P s2-3-P s3-1)/2P s3=(P s2-3+P s3-1-P s1-2)/22 2 2 2 2 2 R T1= P s1U N2/(1000S N2) R T2= P s2U N2/(1000S N2)R T3= P s3U N2/(1000S N2)U s1%=(U s1-2%+U s3-1%-U s2-3%)/2U s2%=(U s1-2%+U s2-3%-U s3-1%)/2U s3%=(U s2-3%+U s3-1%-U s1-2%)/22 2 2X T1=U s1%U N2/(100S N) X T2=U s2%U N2/(100S N) X T3=U s3%U N2/(100S N) 2G T=P0/(1000U N2)2B T=I0%S N/(100U N ) 此处变压器的电纳为负b. n型、川型变压器参数：由于容量为100 的高、中绕组电流只为他们额定电流的一半，所以对其需要归算：P s2-3=4P s2-3P s3-1=4P s3-1 其余的计算和I型一样c. 按最大短路损耗计算：22R T(100)=P smax U N2/(2000S N2) R T(50)=2 R T(100)C.变压器n型等效参数：2 y12=1/(kZ T) y10=(k-1)/(kZ T)y20=(1-k)/(k 2Z T)21 ★★★电力系统的等效电路：A .★有名制等效电路：a •确定基本电压等级(稳态时，取最高电压等级；短路时，取短路处电压等级)b •计算实际参数c. 变比k计算k=基本级侧U NI :待归侧U N2d .★归标'2R=R(k i k2……也)X=X '(k i k2…… 心)2'2G=G /(k i k2……k n)'2B=B /(k i k2……k n)U=u'(k i k2……k n)1=1/(k i k2……k n)e.作等效电路图注意：归算前后功率不变；各级电压、电流都是归算至基本级量；变比k=基本级侧U NI : 待归侧U N2；一定要跨过，不跨不计入B .标幺制等效电路：标幺值=有名值：基准值基准值的俩限制条件：一是基准值的单位应与有名值相同；二是Z、Y、U、I、S的基准值之间要符合对应的电路关系★一般取S B=100的倍数MVA U B=基本电压等级，由此推出：22Z B=U B/S B Y B=S B/U B I B=S B/( V 3U B)其次是R*=R/Z B X*=X/Z B G*=G/Y B B*=B/Y B★ 不同基准值标幺值的换算：第一步：额定标幺值还原为有名值——X=X (N)*U N2/S N 第二步：选定基准值换算——X(B)*=X/ZB=X S B/U B2 总结：X(B)*= X (N)*U N 2S B/(S N U B2)第三章简单电力系统的潮流计算22电力系统运行要求：1电源发电量=负荷需求+损耗；2节点电压保持在额定值左右；3发电机运行在额定有功功率和无功功率上下限内；4输电线路和变压器不过负荷23潮流计算的任务：根据给定运行条件及系统接线方式来确定电力系统稳态运行状态；潮流计算的结果：评价系统运行方式和系统规划设计方案的合理性、安全可靠性、经济性的依据，是电力系统故障分析及计算的重要部分24电力网的功率损耗和电压降落A .电力线路的功率损耗和电压降落a.电力线路的功率损耗：串联阻抗的功率损耗+并联导纳的功率损耗串联阻抗的功率损耗：' 2 ' 2 ' 2 2 ' 2 ' 2 2A S Z=(S 2/U 2) Z=(P 2 +Q 2 )R/U 2 +j(P 2 +Q 2 )X/U 2' 2' 2' 2 2' 2 ' 2 2A S Z=(S 1/U1) Z=(P 1 +Q 1 )R/U i +j(P 1 +Q 1 )X/U 1并联导纳的功率损耗：*22A S YI=U I(YU i/2) =(G-jB)U i2/2~ -jBU i2/22 2A S Y2=U2(YU 2/2) =(G-jB)U 2 /2〜-jBU 2 /2b•电力线路的电压降落：是指线路始末两端的向量差dU=U i-U2,实际上是线路阻抗中的电压降落(高压电网中，线路的无功功率主要影响线路的电压损耗，有功功率主dU=(S ‘2/U2)*Z=(P 2R+Q ‘2X)/U 2+j(P 2X-Q 2R)/U 2= △U+j S UdU=(S 'i/U i)*Z=(P 'i R+Q‘i X)/U i+j(P '1X-Q 'i R)/U 1= △U+j S U'U i= U2+dU=(U2 + A U)+j S U U2=U i-dU =(U i-A U )-j S US =arctan( S U/(U 2+ A U)) S =arctan(- S U /(U 2- A U '))c. 电压质量指标与输电效率：电压损耗：是指始末两端电压有效值之差 A U%=100%(U I-U2)/U N电压偏差：是指始端或末端与线路额定电压的数值差 A U iN%=100%(U i-U N)/U N电压调整：是指线路末端空载与负载时电压的数值差 A U o%=1OO%(U 20-U 2)/U 20输电效率：是指线路末端输出有功功率与线路始端输入有功功率的比值n %=100%P2/P iB .变压器的功率损耗和电压降落:------- ►---------------------- > ------- ►a. 变压器的功率损耗：阻抗功率损耗+导纳功率损耗(变压器的阻抗支路功率损耗与负荷功率或传输功率有关，励磁导纳支路功率损耗取决于电压大小)阻抗功率损耗： △ S ZT = (S 2/U 2) Z T =(P 2+Q 2)R T /U 2+j(P 2+Q 2)X T /U 2' 2 ' 2 ' 2 2 ' 2 ' 2 2△ S ZT =(S 1/U 1) Z T =(P 1 +Q 1 )R T /U I +j(P 1 +Q 1 )X T /U I导纳功率损耗：△ S YT =U 1(Y T U 1 )*=G T U 1 2+jB T U 12b. 变压器的电压降落： dU=(S 2/U 2)*Z T =(P 2R T +Q 2X T )/U 2+j(P ‘2X T -Q ‘2R T )/U 2= △ U+j S UdU=(S ‘ 1/U 1)*Z T =(P ‘1R T +Q ‘ 1X T )/U 1+j(P ‘1X T -Q ‘ 1R T )/U F △ U+j S U ‘c. 近似计算功率损耗：(S 1~ S 1U 1^ U 2~ U NS 2~ S 2 )2222△ S zT =P s S i /(1000S N )+jU s %S N S i /(100S N ) △ S YT =P o /1OOO+jl 0%S N /100C .负荷和电源的功率：负荷功率S 4：变电所负荷侧功率 等效负荷功率S 3：从网络输入到变电所的功率 运算负荷S 3 ':为等效负荷功率+进线末端导纳功率电源功率S 1：发电厂电源侧的功率 等效电源功率S 2：为发电机高压母线向系统送出的功率 运算功率S 2 ':为等效电源功率-出线始端导纳功率25 ★简单开式网络的潮流计算：简单潮流计算的三种情况计算步骤：A. ★★★已知同端负荷功率和同端电压（已知 S 1和U 1 、 S 4和U 4）：a. 求各元器件参数b. 做等效电路图c. 由给定条件求各功率分点分布和功率损耗、节点电压 B. 已知末端负荷功率和始端电压（已知S 4和U 1 ）：a.假定全网电压为额定电压U N ，则U 4=U Nb •由S 4、U 4推出S i (推算功率分布，不计电压降落)c •由S i 、U 1推出U 4 (推算电压分布，计入电压降落) 26闭式网络的潮流计算： A •环式网络潮流计算步骤：(忽略电压降一一 U N 为全网电压)Z i2 Z23 Z31a. 作等效电路：U i=U i =U Nb. 求基本功率：* * * * * *S a=((Z 23 +Z31 )S2+Z 31 S3)/(Z 12 +Z23 +Z31 )* * * * * *S b=((Z 23 +Z12 )S3+Z12 S2)/(Z 12 +Z23 +Z 31 )C. 校验：S a+S b=S2+S3?d. 确定功率分点(两边流入)：S3=S23+S be. 计算实际功率分布：打开功率分点，其余同开式网计算法B •两端供电网络潮流计算步骤：a. 做等值电路：各元件参数b. 求基本功率：S a=((Z 23 +Z34 )S2+Z 34 S3)/(Z 12 +Z23 +Z34 )+(U N dU )/(Z 12 +Z 23 +Z34 )S b=((Z 23 +Z12 )S3+Z12 S2)/(Z 12 +Z23 +Z 34 )-(U N dU )/(Z 12 +Z 23 +Z 34 )S c=(U N dU*)/(Z12*+Z23*+Z34*)C.校验：S a+S b=S2+S3?d. 确定功率分点：功率由两侧流入的节点e. 计算实际功率分布：打开功率分点，其余同开式网计算法第四章复杂电力系统的潮流计算27节点导纳矩阵的特点：它是一个方阵( n个节点就是n阶矩阵，不含参考节点)；对称矩阵；稀疏矩阵对角线为自导纳；非对角线为互导纳(通常取地为参考点，编号0,节点电压都是各节点对地电压)28自导纳：节点导纳矩阵的对角元素Y ii，他等于在节点i加上单位电压，其他节点都接地时，经节点i向网络注入的电流；也等于在节点i加电压，其他节点都接地时，从节点i注入网络的电流同施加于节点i的电压之比；Y ii=X y j (自导纳是节点i以外的所有节点都接地时，节点i对地的总导纳，即等于与节点i相接的各支路导纳之和)29互导纳：节点导纳矩阵非对角元素Y ji,他等于在节点i加单位电压，其他节点都接地时，经节点j注入网络的电流；也等于在节点i加电压，其他节点都接地时，从节点j注入网络的电流同施加于节点i的电压之比；Y j=Y ji=-y ji =-y j (节点j的电流实际上是自网络流出并注入大地中的，所以互导纳等于节点i与j之间的支路导纳的负值30 节点导纳矩阵的形成：A ．矩阵阶数= 节点数B ．非对角元素中非零元素的个数=对应节点所连的不接地支路数C ．对角元素就是各节点的自导纳=相应节点所连支路的导纳之和D ．非对角元素=i 节点与j 节点之间支路导纳的负值E ．矩阵是一个对称的，只要求下三角或上三角部分F •对于变压器支路，利用n型等效或归算法做都能求出（等效或归算后，按以上规则求）31 P-Q 分解法的迭代次数一般多于牛顿-拉夫逊法，但每次迭代所需的时间比牛顿-拉夫逊法少得多，所以其计算时间小很多第五章电力系统正常运行方式的调整与控制32 有功功率负荷的变动及调整：电力系统的总负荷（据变化规律）分三类：第一类是变化幅度很小，变化周期很短的负荷；第二类是变化幅度较大、变化周期较长的负荷；第三类是变化幅度很大、变化周期很长的负荷频率的调整分三种：频率一次调整——由于第一类负荷变化引起的频率偏移将由发电机组调速系统的调速器进行调整；频率二次调整——由于第二类负荷变化引起的频率偏移将由发电机组调速系统的调频器进行调整；频率三次调整——由于第三类负荷变化引起的频率偏移将在有功功率平衡的基础上，责成各发电设备按经济最优分配原则进行有功功率分配33 电力系统的功—频静特性：负荷的功—频静特性、发电机组的功—频静特性A .负荷的有功功率一频率静态特性：K L D=△ P LD/△ f K L D =K LD f N/P LDN其中K LD是负荷的频率调节效应系数（表征负荷的频率调节特性）f N=50HzP LD是频率等于f时系统的有功功率P LDN是频率等于工频50Hz时系统的有功功率注意：K LD负荷的频率调节效应系数不能整定，其K LD*大小取决于全系统各类负荷所占比重（1~3）；他是调度部门确定按频率减负荷方案以及低频事故切负荷来恢复频率的计算依据B .发电机组的功一频静态特性：K G=-△ P G /△ f K G*=K G f N/P GN其中K G是发电机组的单位调节功率（表征电源的频率调节特性）f N=50HzS *静态调差系数：表征系统电源频率调节特性的参数之一，S *=（f0-f N）/f N则有K G=P GN/（ S *f N）K G*=1/ S *注意：K G是可以整定的，在整定范围内，K G越大，S *就越小，调整结果频率偏移越小；当发电机组满载以后，受调速机构的限制，发电机组不再具有调频能力，此时K G 为0 ，S *为无穷大34频率的一次调整：负荷增量△ P LDO是由调速器作用使得发电机组有功出力增加和负荷功率随频率的下降而自动减少两方面共同调节来平衡的K G刀=E K G：△ P LDO=-（K G刀+ K LD）△ f=-K △ f 注意：式中n台发电机组均未满载一旦满载，则某台发电机的单位调节功率K G=O,参加并联的未满载机组越多，系统单位调节功率K越大，频率变化△ f越小，系统频率就越稳定各机组间的负荷分配：（按单位调节功率或调差系数自然分配）各机组承担的功率增量△P Gi=-K Gi △f=-P GN △f/（S f N）35 调节负荷节点a 处的电压可以采取以下措施：A .调节发电机励磁电流以改变发电机端电压U GB .适当选择变压器变比C •改变线路的电抗参数D .改变无功功率分布第六章电力系统的经济运行36 ★电力系统的经济运行的两大指标：煤耗率（g/kWh ）——是指每生产1kWh 电能所消耗的标准煤重（29.31MJ/kg ）；网损率——是指电力网中损耗的电能与向电力网供应的电能的百分比37 电力网中的电能损耗：变压器绕组和输电线路导线电阻的电能损耗；变压器铁芯、电容器和电缆的绝缘介质以及电晕等的损耗★输电线路电能损耗计算：＜最大负荷损耗时间法＞、＜等值功率法＞最大负荷损耗时间T max：若线路中传送的功率一直保持最大负荷功率Smax在T max 时间内电能损耗恰好等于该线路全年的实际电能损耗（T max可由Tmax和cos $查表得出）△ A=E △ Pmaxr max38 降低网损的技术措施：1，提高用户的功率因数，减少电网输送的无功功率；2，改善闭式网络的功率分布；3，合理确定电力网的运行电压水平；4，合理组织变压器的经济运行；5对原有电网进行技术改造39 有功功率的经济分配：等耗量微增率准则——在满足一定的约束条件下，各发电厂之间合理分配系统的有功功率负荷，使整个系统燃料耗量最小刀P Gi-刀PLDi =0第七章同步发电机的基本方程40 派克变换：它是一种线性变换，是将静止的a、b、c 三相坐标系统（abc 坐标系统）表示的电磁量变换为在空间随转子一起旋转的两相直角坐标d、q 系统和静止的0 轴系统（dq0 坐标系统）41 派克矩阵：i dq0=Pi abc[ cos0cos( 0 -120 。
电力系统分析重点
电力系统分析第五章1、所谓短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。
2、短路有：三相短路、两相短路、两相短路接地和单相接地短路。
三相短路较严重。
3、短路电流最大可能的瞬时值称为短路冲击电流，以i im。
4、k im=1+exp（-0.01/Ta）称为冲击系数，在实用计算中，当短路发生在发电机电压母线时，取k im = 1 .9；短路发生在发电厂高压侧母线时，取k im=1.85;在其他地点短路时，取也=1.8。
5、表5-2，定、转子绕组各种电流分量之间的关系。
6、习惯上称E'q 为暂态电势，它同励磁绕组的总磁链成正比。
在运行状态突变瞬间，励磁绕组链守恒，不能突变，暂态电势E' （也就不能突变。
第六章1、把归算到发电机额定容量的外接电抗的标幺值和发电机纵轴次暂态电抗的标幺值之各定度为计算电抗，记为：x js=x”d+x e。
2、计算曲线的应用：（1）实际的电力系统中，发电机的数目是很多的，如果每一台发电机都用一个电源点来代表，计算工作将变得非常繁重。
因此，在工程计算中常采用合并电源的方法来简化网络。
把短路电流变化规律大体相同的发电机尽可能多地合并起来，同时对于条件比较特殊的某些发电机给以个别的考虑。
这样，根据不同的具体条件，可将网络中的电源分成为数不多的几组，每组都用一个等值发电机来代表。
这种方法既能保证必要的计算精度，又可大量地减少计算工作量。
（2）是否容许合并发电机的主要的依据是：估计它们的短路电流变化规律是否要同或相近。
在这里主要影响因旦夕有两个：一个是发电机的特性（指类型和参数等），另一个是对短路点的电气距离。
因此，民短路点的电气距离相差不大的同类型发电机可以合并；远离短路点的同类型发电厂可以合并；直接接于短路点的发电机（可发电厂）应即以单独考虑。
（3）网络中功率为无限朋的电源应单独计算。
3、起始暂态电流就是短路电流周期分量（指基频分量）的初值。
电力系统分析复习
电力系统分析复习一、电力系统的组成电力系统由电源、输电系统、变电系统和配电系统组成。
1.电源：电力系统的电源主要包括火力发电厂、水力发电厂、核能发电厂和风力发电厂等。
不同的电源之间有着各自的特点和技术要求。
2.输电系统：输电系统用于将发电厂产生的电能从发电厂送至变电所。
输电系统由高压输电线路、变电站等组成。
高压输电线路主要包括交流输电线路和直流输电线路。
3.变电系统：变电系统用于将输电系统输送的高压电能进行变压、变频和分配。
变电系统主要包括变电站和变电设备等。
4.配电系统：配电系统用于将变电所输出的超高压输电线路送至用户。
配电系统主要包括配电站、配电设备和配电网等。
二、电力系统的技术分析电力系统的技术分析主要包括电力系统优化、稳定性分析和故障分析等。
1.电力系统优化：电力系统优化是指通过调整电力系统的运行方式、发电厂的组态和负荷的分配等，使得电力系统的运行更加优化和经济。
2.稳定性分析：稳定性分析是指对电力系统的稳定性进行分析，以保证电力系统在各种工作条件下都能够保持稳定运行。
稳定性分析主要有动态稳定性分析和静态稳定性分析两种。
3.故障分析：故障分析是指对电力系统故障的原因、类型和影响进行分析，以便及时排除电力系统的故障，并减少对用户的影响。
三、电力系统的经济分析电力系统的经济分析主要包括电力负荷预测、电价分析和电力市场分析等。
1.电力负荷预测：电力负荷预测是指对电力系统的负荷进行预测，以便为发电厂的发电计划和电力系统的调度提供依据。
电力负荷预测需要考虑天气、季节、经济发展等因素。
2.电价分析：电价分析是指对电力市场的电力价格进行分析，以便为用户选择最优的电力供应商和用电策略。
电价分析需要考虑电力市场的竞争状况和电力需求的变化等因素。
3.电力市场分析：电力市场分析是指对电力市场的结构、运行机制和市场参与者进行分析，以便为电力公司的发展规划和市场调度提供依据。
电力市场分析需要考虑市场竞争、市场监管和市场交易等因素。
《电力系统分析》知识点总结要点（良心出品必属精品）
《电力系统分析》知识点总结要点（良心出品必属精品）电力系统分析基础稳态部分一一、填空题1、我国国家标准规定的额定电压有 3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、 500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。
3、总装机容量是指电力系统中实际安装的发电机组额定百功功率的总和。
4、电能生产，输送，消费的特点：（1）电能与国民经济各个部门之间的关系都很密切（2）电能不能大量储存（3）生产，输送，消费电能各个环节所组成的统一整体不可分割（4）电能生产，输送，消费工况的改变十分迅速（5）对电能质量的要求颇为严格5、对电力系统运行的基本要求（1）保证可靠的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性6、变压器额定电压的确定：变压器的一次侧额定电压应等于用电设备额定电压（直接和发电机相联的变压器一次侧额定电压应等于发电机的额定电压），二次侧额定电压应较线路额定电压高10%。
只有漏抗很小的、二次直接与用电设备相联的和电压特别高的变压器，其二次侧额定电压才可能较线路额定电压仅高5%。
7、所谓过补偿是指感性电流大于容性电流时的补偿方式，欠补偿正好相反，实践中，一般采用欠补偿。
二一、填空题1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
电力系统分析复习资料
1.电力系统的定义。
（把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。
）2.电力生产的主要特点。
（电能不能大嵐存储.电能生产、输送、分配与消费同时进行;暂态过程非常短促.从一种运行状态到另一种运行状态的过度极为迅速;与国民经济及人民日常生活关系密切）3.对电力系统的基木要求。
（简单：安全、优质、经济、环保）（问答题回答:1.保证安全可靠的供电2 .要有合乎要求的电能质量3.要有良好的经济性4 •减小对生态环境的有害影响•）4.无备用网络（放射式网络.干线式网络，树状网络）和有备用网络（双回路.环形网络.两端供电网络）分别包括哪几种接线形式，分别适合什么情况和什么负荷类空的供电。
（采用哪一类接线•取决于负荷的性质•无备用接线只适合用于向第三级负荷供电•对于低一级和第二级负荷占比较大比重的用户.应由有备用网络供电.）5.变压器的主要参数包括哪几个，学握参数讣算公式和等值电路。
变斥器主要参数包括:电阻仏、电抗X“电导G,、电纳外、变压比©线路的主要参数包括哪几个.学握参数讣算公式和等值电路。
单位长度的电阻r,电抗x,电容b ,..“s…“ 、分裂导线的持点和优点。
（1•减少电抗。
2.增大电容。
3.增加临界电压）6.有名取位制和标幺制的概念。
（用实际有名单位表示物理量的方法称为有名单位制•）（标幺制是相对单位制的一种，在标幺制中各物理量都用标幺值表示.标幺值等于有名值除以基准值〉7-标幺值的il算公式.为什么要采用标幺制？（标幺值=实际有名值/基准值）（1•易于比较电力系统各元件的特性及参数，2,采用标幺制能够简化计算公式3.采用标幺制能在一定程度上简化计算工作）贰相系统和三相系统基准值的选取必须满足的方程式.单相电路基准值的选取必须满足的方程式三相电路基准值的选取必须满足的方程8.钦相系统和三相系统标幺值的计算公式9.同步电机的基木方程包括d.q.O坐标系下同步电机的（电势方程）和（磁链方程）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）D、供电负荷2）电力网某条线路的额定电压为Un=110kV，则这个电压表示的是（C、线电压3)以下（A）不是常用的中性点接地方式。
A、中性点通过电容接地4）我国电力系统的额定频率为（C）C、50Hz5）目前,我国电力系统中占最大比例的发电厂为（B）B、火力发电厂6）以下（D）不是电力系统运行的基本要求。
D、电力网各节点电压相等7）一下说法不正确的是（B）B、水力发电成本比较大8）当传输的功率（单位时间传输的能量）一定时，（A）A、输电的压越高，则传输的电流越小9）对（A）负荷停电会给国民经济带来重大损失或造成人身事故A、一级负荷10）一般用电设备满足（C）C、当端电压增加时，吸收的有功功率增加第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=3UI2）下列参数中与电抗单位相同的是（B）B、电阻3）三绕组变压器的分接头，一般装在（B）B、高压绕组和中压绕组4)双绕组变压器，Γ型等效电路中的导纳为（A）A．G T-jB T5）电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是（D）D.线电压、三相功率6）额定电压等级为500KV的电力线路的平均额定电压为（C） C. 525kV 7)已知某段10kV的电压等级电力线路的电抗X=50Ω，若取S B=100MVA，UB=10kV，则这段电力线路的电抗标幺值为（B）A、X*=50ΩB、X*=50 C、X*=0.5 D、X*=58）若已知变压器的容量为S N，两端的电压比为110/11kV。
则归算到高端压，变压器的电抗为（C）C.X T=U K%/100 X 1102/S N9）下列说法不正确的是（D） D.电阻标幺值的单位是Ω10）对于架空电力线路的电抗，一下说法不正确的是(B) B.与电力网的频率有关第三章1）电力系统潮流计算主要求取的物流量是(A)A.U*,S~ B.U*;I* C.I*;S~ D Z ,I* 2）电力线路等效参数中消耗有功功率的是（C)A.电纳B.电感C.电阻D .电容3）电力线路首末端点电压的向量差称为（C）C.电压降落4）电力线路主要是用来传输（C）C.有功功率5)电力系统某点传输的复功率定义为（D）A.UI B.U。
I。
C.U*I。
D.U。
I*（点米）6)设流过复阻抗Z=R+jX的线路电流为I，线路两端的电压为U,则线路消耗的有功功率为（A）A.P=I2R B.P=I2|Z | C.U2/|Z| D.P=UI7）当有功分点和无功分点为同一节点时，该节点电压是网络中的 B.最低电压8）变压器的励磁损耗（铁损）一般由等效电路中（C）确定C.接地支路的导纳9）电力线路等效电路的电纳是（）的，变压器的电纳是（B）的。
A.感性的，容性的B.容性的，感性的C.感性的，感性的D.容性的，容性的10）在高压输电线路中，电压降落的纵向分量主要是因传送（A ）而产生的。
A.无功功率B.有功功率C.与功率无关D.以上都不对第五章1）电力系统的有功功率电源是（A ）A 、发电机2）发电机的单位调节功率可以表示为（B ） B 、fP K G G ∆∆-= 3）最小负荷时将中枢点的电压调低，最大负荷时将中枢点的电压调高，这种中 枢点调压方式为（C ）C 、逆调压4）系统有功备用容量中，哪种可能不需要专门设置（D ） D 、检修备用5）逆调压是指（C ）。
C 、高峰负荷时，将中枢点电压周高，低谷负荷时，将中枢点电压调低。
6）电容器并联在系统中，它发出的无功功率与并联处的电压（B 、二次方成正比7)借串联补偿电容器调压，可以（A ）A 、抵偿线路感抗8)以下（B ）不是电力系统的无功功率电源。
B 、变压器9)负荷高峰时，流过变压器的功率（C ），变压器的电压损耗（C 、最大，最大10)改变变压器的电压比调压时，（C ） C 、不改变无功功率需求的平衡状态第六章1）无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量的衰减速度（D ）D.A 、B 、C 三相都相同2）无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值（A ）A.A 、B 、C 、三相不同3）系统发生三相短路故障后，越靠近短路点，电压（A）A.越低4）以下说法中不正确的是（C）C.短路电流的非周期分量是对称的5）在电力系统的各种故障中，出现概率最大的是（B）B.单相接地短路故障6）以下说确的是（A）A.三相短路时短路电流的周期分量是三相对称的7）下列各种故障类型中，属于纵向故障的是（D）D.两相断线8）无限大功率电源的阻抗为（B）A.∞ B.0 C.0.3-1.0 D.1.0-109）节点导纳矩阵为方阵，其阶数等于（B）B.网络中除参考点意外的节点数10）计算三相短路功率时，下列公式中不正确的是（C）A.S kt*=I t*B.S kt=3U N I tC.S kt=U N I tD.S kt=I W*S B第七章1)将三个不对称相量分解为三组对称相量的方法是（B）B.对称分量法2）电力系统发生三相短路时，短路电流知包含（A）A.正序分量3）当电力系统的某点出现A相直接接地短路时，下式（C）不成立。
A.U。
A=0B.I。
B=0C.I。
A=0D.I。
C=04）根据对称分量法，任何一组不对称的三个相量可以分解成为三组分量，不包含（C）分量。
A.正序分量 B.负序分量C.直流分量 D.零序分量5）在故障分析时，以下说确的是（A）A.发电机中是不存在正序电动势的6)在故障分析时，对变压器，以下说法不正确的是（D）D.变压器的正序。
负序、零序等效电路与外电路的连接方式相同7）在故障分析时，对电力线路，以下说确的是（B C）B.架空电力线路的正序电抗大于电缆的电抗C.电力线路的正序参数与零序参数不相等8）在故障分析时，对负荷的处理，一下说法不正确的是（C）C.异步电动机的零序电抗等于09）已知A相的正序电压为U。
A=10∠30°KV，则以下正确的是(D)A.U。
B=10∠120°KVB.U。
B=10∠150°KVC. U。
C=10∠120°KVD.U。
C=10∠150°KV10）已知A相的负序电压为U。
A=10∠30°KV，则以下正确的是(B)B.U。
B=10∠120°KV B.U。
B=10∠150°KVC. U。
C=10∠120°KVD.U。
C=10∠150°KV第八章1）当电力系统中发生a相直接接地短路时，故障处的a相电压为（D）D. 02）系统发生短路故障后，越靠近短路点，正序电压（ A ）A．越低3）中性点接地电力系统发生短路后没有零序电流的不对称短路类型是（B）A．单相接地短路B．两相短路C．三相短路D．两相短路接地4）根据正序等效定则，当系统发生三相短路故障，附加阻抗ZA为（ A ）A.0B.Z kk0C.Z kk2D.Z kk0-Z kk2当系统中发生a相接地短路时，故障处的b相短路电流标幺值为（A）A.05）6）当电力系统出现a、b两相直接短路时，下列边界条件成立的是（D）A.U。
a=0B.I。
a=I。
bC.U。
c=0D.I。
a=-I。
b7）在变压器的三角形（D）侧正序电压与其星形（YN）侧正序电压的相位关系是C A.两侧正序电压同相位B.D侧正序电压落后30°C.D侧正序电压超前30 8）以下说法不正确的是（ B ）。
B．故障分析时各序等值电路中的元件电阻都等于零，所以只考虑电抗。
9)电力系统单相断线时，其边界条件形式上与（ C ）相同。
A. 单相直接接地短路B.两相短路C．两相直接接地短路 D.三相短路10)对于A相通过Z f接地短路，以下（C）成立。
A. U。
a=0B.I。
a=0C.I。
a1=I。
a2=I。
a0D..I。
b1=I。
b2=I。
b0第九章1)简单电力系统的静态稳定判据为（B）B.dP E/dδ＞02)电力系统稳定性不包括（C）C.输出功率稳定3）提高电力系统稳定性的一般原则不包括（C）C.尽可能减小输出功率4）应用等面积定则判断简单系统暂态稳定时，系统稳态的条件是（B）A.加速面积大于减速面积B.加速面积小于减速面积 D.减速面积为0 5）小干扰法适用于简单电力系统的（A）A.静态稳定分析6）分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（D）A.正序等效定则 B.等耗量微增率准则C.等力矩原则D.等面积原则7）等面积定则主要用于简单电力系统的（D）D.暂态稳定性分析8）提高电力系统稳定性的措施中部包括（B）B.输电线路中串联电感9）电力系统出现频率下降的主要原因是系统的（B B.负荷消耗的有功功率过大10）励磁调节使发电机电动势E G随着δ的增大而（A）A.增大第一章1）电力系统由(发电机（电源）、电力网（连接大电机和负荷的设备）、负荷（用电设备）)三部分构成。
2）电力系统的常用额定电压等级有( 10kV、35kV、110kV、220 kV) (至少写出三个)。
3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压比电力线路的额定电压高5%）。
4）电力系统的运行特点是（电能与国民经济关系密切、电能不能大量储存、电力系统中的暂态过程十分迅速、对电能质量的要求比较严格）。
5）我国交流电力网的额定频率为（50）Hz，容许的正负偏差为（2.0）Hz。
6）变压器二次绕组的作用相当于供电设备，额定电压规定比系统的额定电压高（10%）。
7）在我国，110kV及以上电压等级电网中一般采用的中性点接地方式是（中性点有效接地方式）。
8）常用（日负荷率）和（最小日负荷系数）说明负荷曲线的起伏特性，用公式表示为：（K m=Pav/P MAX ; α=P MIN /P MAX ）9)电压为（35KV）及以下的称为配电网，其主要任务是（向终端用户配送满足质量要求的电能）10）电压为（110KV ）以上的统称为输电网，其主要任务是（将大量的电能从发 电厂远距离传送到负荷中心）第二章1）电力系统传输中，把（g1=0,r1=0）的线路称为无损耗线路。
2）无损耗线路末端接有纯有功功率负荷，且输出为自然功率时，线路上各点电压有效值（相等），各点线电流有效值（相等）。
3）在三相电力线路的等效电抗计算公式中的几何平均距离D eq 的计算公式为（D eq =3312312D D D ）(数字为下标)4）采用分裂导线，可以（减小）线路的等效阻抗。
5）架空线路的电导反映高压电力线路的（电晕和泄漏）现象，一般情况下可取 电导G=（0）。
