1.心电监护仪操作流程图
心电监护操作流程图
监护仪的保养与消毒
监护仪袖带的维护与消毒。 监护仪氧饱和度夹子的维护与消毒。
监护仪体温探头的维护与消毒。
监护仪导线勿折叠，受压。过长的导线可弯成较大的圆圈扎 起，妥善放臵。 监护仪电源线的维护与消毒
保持仪器外部清洁无尘，定期用非腐蚀性洗涤剂清洁仪器的 外壳和电缆线，注意勿让液体流入机器内部。
监护仪的保养与消毒
避免频繁开关仪器，病人非长时间而只是暂停仪器时，摘除 监护电极扣即可，不必关机。 显示屏用干净软布擦净，动作要轻柔，以免损坏。 工作人员操作前洗手，修剪指甲，以免损坏触摸按键或荧光 屏。 当打印的心电图带太淡或深浅不一致，用沾有酒精的棉球清 洗打印头表面，去除上面残留的纸屑。
心电监护仪常见故障分析
严重的交流电干扰：可能原因为电极脱落、导线裂开折断及 （或）导电糊干涸等。 基线漂移：可能原因为病人活动或电极固定不良。 心电图振幅低：可能正负电极间距离太近或两个电极之一正好 放在心肌梗死部位相应的体表；调节振幅设定。 严重的肌电干扰：为电极放于胸壁肌肉较多的部位时，可以发 生肌电干扰。 心电监护呈一条直线时首先判断大动脉
V（胸部）棕色
RL（右腿）绿色
LL（左腿）红色
推荐的电极的位置
对角安放呼吸电极以便获得最佳 呼吸波（胸式与腹式）
•右上(RA)：胸 骨右缘锁骨下方； 靠近右肩
〃左上(LA)： 胸骨左缘锁骨 下方；靠近左 肩
〃中间(C)： 胸骨左缘第4 肋间；
•左下(LL)：左 锁骨中线剑突水 平处。
右臂 (RA/白)靠近右 锁骨中线,就在锁骨下 方
六、注意事项
1. 操作前与病人做好沟通解释工作，注意保护病人隐私
2. 妥善固定各导线，避免折叠、扭曲、缠绕等 晾干备用；血压袖带的布套可取下清洗、浸泡消毒或高压消毒 4. 使用中的监护仪周围应留出至少5cm空间以保证空气 流通，使用期间监护仪上禁止覆盖任何物品 5. 专人管理，定期检查、消毒、维修、保养
心电监护仪操作流程图
心电监护仪操作流程图

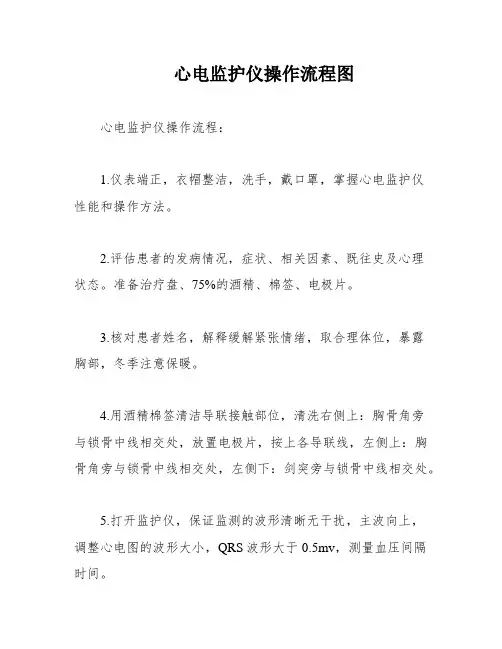

心电监护仪操作流程：
1.仪表端正，衣帽整洁，洗手，戴口罩，掌握心电监护仪
性能和操作方法。
2.评估患者的发病情况，症状、相关因素、既往史及心理
状态。
准备治疗盘、75%的酒精、棉签、电极片。
3.核对患者姓名，解释缓解紧张情绪，取合理体位，暴露
胸部，冬季注意保暖。
4.用酒精棉签清洁导联接触部位，清洗右侧上：胸骨角旁
与锁骨中线相交处，放置电极片，按上各导联线，左侧上：胸骨角旁与锁骨中线相交处，左侧下：剑突旁与锁骨中线相交处。
5.打开监护仪，保证监测的波形清晰无干扰，主波向上，
调整心电图的波形大小，QRS波形大于0.5mv，测量血压间隔时间。
6.协助患者整理衣着。
7.观察心率、血压、氧饱和度、呼吸频率，并记录。
心电监护操作流程图课件
心电电极片通常由导电材料制成，具有一定的粘性和稳 定性，可以紧密地贴合在患者皮肤上。
在使用过程中，应避免电极片移位或脱落，同时注意观 察患者皮肤是否出现过敏或刺激反应。
其他附件
心电监护操作流程图课件还包括一些 其他附件，如电源适配器、备用电池 、连接线等。
维护与保养
定期检查
01
定期对心电监护仪进行检查，确保设备工作正常。
清洁保养
02
定期清洁心电监护仪表面，保持设备整洁。同时，应定期更换
电极片和电缆，以确保设备的正常工作。
记录使用情况
03
在使用心电监护仪过程中，应记录设备的运行情况和使用情况
，以便及时发现并解决问题。
THANKS
[ 感谢观看 ]
电信号。
心电导联线通常由多条导线组 成，每条导线的一端连接电极 片，另一端连接心电监护仪。
为了保证心电信号的准确传输 ，心电导联线应选择优质材料 制作，并具有一定的抗干扰能
力。
在使用过程中，应保持心电导 联线的清洁和干燥，避免损坏
和折断。
心电电极片
心电电极片是用于贴附在患者皮肤上的传感器，用于监 测心电信号。
这些附件在心电监护操作中也是必不 可少的，可以保证设备的正常运行和 连续监测。
CHAPTER 03
心电监护操作流程
准备安全
在操作心电监护仪之前， 应确保操作环境安全，没 有潜在的电气危险。
准备设备
准备好心电监护仪、电极 片、导线、电源线等必要 的设备。
核对患者信息
确认患者的身份和病情， 以便正确设置监护参数。
拆除设备
依次拆下电极片、导线等设备，并妥善保存。
心电监护仪操作流程图

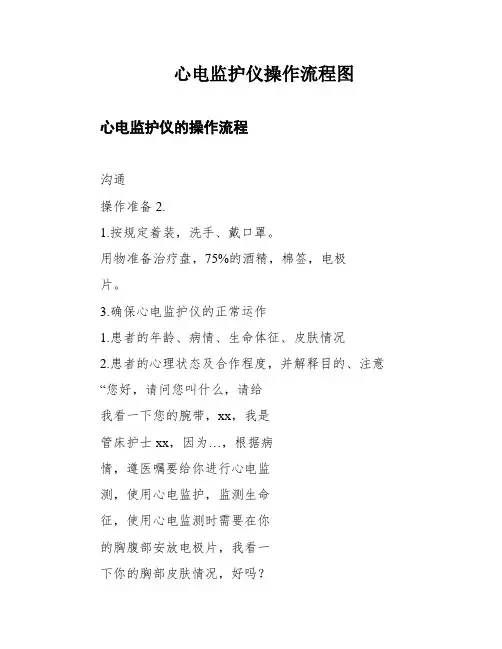

心电监护仪操作流程图心电监护仪的操作流程沟通操作准备2.1.按规定着装，洗手、戴口罩。
用物准备治疗盘，75%的酒精，棉签，电极片。
3.确保心电监护仪的正常运作1.患者的年龄、病情、生命体征、皮肤情况2.患者的心理状态及合作程度，并解释目的、注意“您好，请问您叫什么，请给我看一下您的腕带，xx，我是管床护士xx，因为…，根据病情，遵医嘱要给你进行心电监测，使用心电监护，监测生命征，使用心电监测时需要在你的胸腹部安放电极片，我看一下你的胸部皮肤情况，好吗？请问你对酒精过XXX吗？（不会）好的，请你休息，我过一会儿就来给你进行心电监测。
照顾护士评估事项3是否有监护仪的指针和顺应症；所需监测的工程.4.操作情况洁净整洁，监护仪的性能，周围无电磁XXX扰，光照适宜，得当操作。
如果昏迷患者，向家属说明心电监测的目的。
1.搜检仪器各部件性能是否优秀，正确连接各部件。
检查调节2.接通电源，机器电源指示灯亮，按开关数秒，仪器开机。
3.选择成人或小儿模式。
1.用75%的乙醇棉球擦拭患者胸部贴电极处皮肤。
2.贴电极片，连接心电导联线，屏幕上心电示波出现酒精纱布有点凉，如有不舒适请告诉我。
”连接测量3.选择合适的袖带，将袖带绑在至肘窝上两横指处。
测血压的袖带，每x个小4.放置血氧探头5设置报警限和测量时间。
五个电极安置位置如下。
右上(ra)：右锁骨中线肋间。
右下(rl)：右锁骨中线剑突水平处。
中间(c)：胸骨左缘第四肋间。
左上(la)：左锁骨中线肋间，左下(ll)：左锁骨中线剑突水平处。
时会自动测量血压一次，你的膀子会有点涨，是正常，你没关系XXX。
1）更换体位时，要避免拉扯导联线，防止脱落，若有脱落请及时告诉我，我会过来匡助你；（2）请不要在病房内使用手机和擅自调节监护仪，以免影响和干扰其一般工作或损坏；（3）这个观察心率、血压、氧饱和度、呼吸频率，并监护仪会发出一些声音，请你不要紧张或害怕，你有什么不惬意的地方，请你按床旁呼叫铃，感谢你的配合，你好好休息.。
