高压静电式净化器产品说明书
油烟净化器系列使用说明书
油烟净化器系列使用说明书静电式油烟净化器是根据国家环保总局的有关规定及要求研制生产的，它能有效的清除有害气体，消除异味从而净化作业环境，彻底解决油烟烦恼。
静电式油烟净化器采用静电吸附原理，所以有很高的去除率同时还保持较低的能耗。
一、油烟净化器原理：油烟净化器为双区式静电吸附型，用来去除细微粒径的碳氢化合物和其它空气中的杂粒。
它的双区式是指电离段与收集段，每个电离段由一系列钨钢线组成，安装在一系列接地板中间，并通给高压直流电。
大气中的微粒在通过电离器的强力静电场时，被电离并带有正或负电荷。
每个收集段由很多数量的平行板组成，通以高压直流电（极性与电离器一致，但电压减半）以形成电场，带电微粒被接地板吸引的同时也受到带电板的驱赶。
正因如此，当气流中含有带电微粒时，可以被高效去除。
收集组件在保证气流平稳分布的同时，需保证低速通过收集段。
空气流动由位于收集组件后的风机提供能量，使空气以特定的速度流动。
二、油烟净化器技术特点1.高效：高效捕集不同粒径的油雾粒子，净化效率高，从根本上解决了污染转移问题。
(欧美的发达国家均采用此技术)2.灵活：模块化净化单元可以灵活组合，根据不同的净化处理量及净化率要求，单元数量可作适应性调整。
3.方便：模块化净化单元采用分体抽屉式结构，易于安装、维护，清洗特别方便。
4.先进：静电电源控制系统可自动调节电场强度，使净化设备在长期运行后仍保持较高的净化率。
5.安全：安全系统设计周密，检修门被打开，高压电源即自动切断；高压电源精心设计成环氧树脂严密封闭的单元体，使用安全可靠；采用了大型机所运用的闪络跟踪技术，可配备远程控制系统，大大提高运行的安全系数。
6.稳定：静电电源控制系统具有过流过压自动保护装置，保证设备稳定运行。
7.使用寿命长，节能高效。
三、适用范围：用于宾馆、饭馆、酒家、餐厅以及学校、工厂等场所；食品油炸、烹任加工行业；食品加工厂油烟污染治理、食堂油烟净化。
四、产品部件说明：。
DCY型高压静电除尘器说明书
DCY型高压静电除尘器使用说明书苏州南天电气开发有限公司目录企业简介 (1)第一章概述 (4)一、DCY系列电除尘器的组成 (4)二、DCY系列电除尘器工作原理 (4)三、产品标记及使用条件 (5)四、产品技术特点 (5)第二章DCY系列电除尘器的结构 (7)一、壳体 (8)二、阳极系统 (8)三、阴极系统 (9)四、进、出口喇叭 (10)五、灰斗 (11)第三章DCY系列电除尘器的安装 (12)第四章DCY系列电除尘器的运行 (12)一、运行前准备工作 (12)二、设备投运前检查 (13)三、设备投运前试运行 (13)四、设备的启动 (13)五、设备运行操作 (14)六、设备停机 (14)第五章DCY系列电除尘器的维护及检修 (16)一、DCY系列电除尘器的维护保养 (16)二、DCY系列电除尘器的大修项目 (17)三、DCY系列电除尘器的小修项目 (27)第六章DCY系列电除尘器故障及其对策 (28)一、一般故障及对策 (28)二、电除尘器故障及处理 (30)第七章DCY系列电除尘器安全工作制度 (33)苏州热工研究院- 1 -企业简介苏州热工研究院苏州热工研究院系中国广东核电集团全资高科技企业，前身是国家电力公司苏州热工研究所，成立于1978年。
经过几代人20多年的不懈努力，形成了以电站自动化控制、电站金属材料寿命管理、核电站安全与环境保护三大专业为主的科研、开发基地，在常规电厂和核电厂各个领域开展了大量卓有成效的工作，取得了令人瞩目的成就，得到了业主和同行的好评。
苏州热工研究院培养和造就了一支具有资深理论研究水平和丰富现场经验的专业拔尖、结构合理、勇于创新的优秀科研队伍。
全院现有员工200多人，其中90%以上具有本科以上学历，20%以上人员具有国外学习、讲学或科研工作一年以上的经验，并特聘请中国工程院院士郑健超、徐大懋长期指导我院的学术科研工作，为苏州热工研究院的技术研究、产品开发、工程实践奠定了坚实基础。
工业净化设备使用说明书精选文档

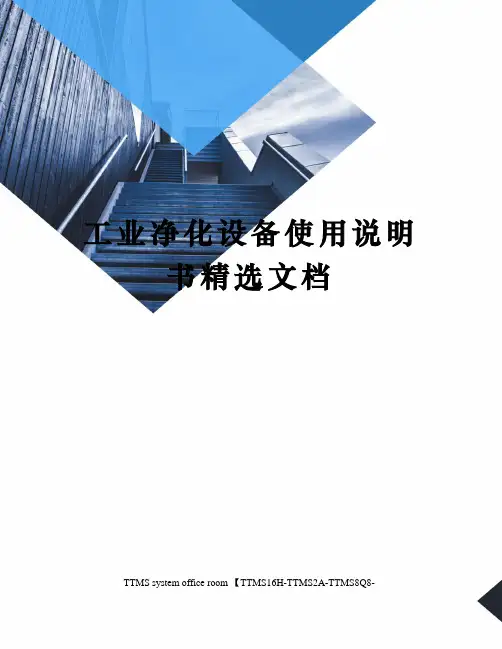

工业净化设备使用说明书精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-工业净化设备使用说明书温州篮箭环保有限公司前言蒙您购买了我司生产的静音式烟雾净化设备，又名（除烟机），在此表示真诚的谢意！为能正确使用本设备，在使用前请仔细阅读本手册。
本手册对产品的操作、维护等作了说明。
安全注意事项：手册中与人身安全和设备财产相关的信息都用标识重点显示，当识别符出现时，必须阅读并理解与之相联系的注意事项。
识别符为：1) 表示指定的危害将会使人身和财产受到损失。
2) 表示指定的危害可能会引起人身和财产损失。
3) 表示更要注意和更要阐明的地方。
注意：1)关于本手册的内容，因产品改进可能引起产品规格等的更改，恕不另行通知，请谅解。
2)如发现本手册有疑问或错误之处，请与生产商联系，同时请告知编号：BD1605053)产品外观及功能随巷技术日益变化未能及时更新恕不另行通知^一、设备简介静电式烟雾净化设备是高效净化回收印染整形剂、增塑剂及其它各类型工业烟尘、尾气的高性能环保设备。
1.基本特点：☆采用静电除烟，具有高效的除烟效果，同时还具有一定的消除异味功能。
☆内罝微电脑控制器，操作简单，指示明了，并能够自动进行故障监控。
☆组合式设计，主要组件可方便拆装，便于维护。
工业净化设备使用说明书2. 性能参数：1.处理效率：≥90%（温度为75℃的体积额定风量下）：2.烟气要求：温度小于85℃的非易燃易爆及非固态气体：3.基本结构：本设备高配置系列主要由于收集烟尘的静电场组件、产生静电的高压电源组件、烟气超温保护的防火阀组件及控制系统的电箱组件四部分组成。
它们的位置如图1所示。
图1 组件位置示意①高压电源组件及主控电箱；⑥均风网；②静电场调试及状态面板；⑦变径风管；③防火阀组件；⑧静电场检修门；④外控电箱；⑨集油槽及排油口；⑤静电场组件；⑩风管。
警告：1、设备供电电源必须带有地线，且设备接地必须可靠（接地电阻小于Ω）。
高压静电除尘用整流设备使用说明(精)
P： 换 页 键 ， 在 待 命 页 面 下 为 额 定 值 设 定 键 ， 按 下 “ P” 键 进 入 额 定 值 设 置 状 态 。 在 工 作 页 面 下 ， 按 “ P” 键 切 换 参 数 显 示 页 面 。 “△” （上升） 、 “▽” （下降） ： 在主页面下按“△”键为升压命令，输出电流电压开始上升。在工作参数设置 状态， “△”键可作设定项目的步进选择键。 在运行状态页面下， “ △ ”和“ ▽ ”可 直 接 调 节 输 出 的 大 小 ， 也 可 和“ S ”键 配 合 调节闪络次数。 “△”为增量， “▽”为减量。 1.4.2.2 显 示 页 面 上 的 符 号 定 义 ： TEST ： 控 器 系 统 自 检 TEST OK ： 系 统 自 检 通 过
福建省龙岩市龙门电控设备厂 21
2
1.0
95
整 流 变 压 器 至 控 制 柜 的 二 次 电 流 、 二 次 电 压 反 馈 信 号 线 建 议 采 用 RvvP4 ×1.0mm 屏 蔽 电 缆 ， 屏 蔽 层 可 靠 接 地 ； 其 它 控 制 线 可 采 用 不 小 于 1mm 铜 芯 控 制 电 缆 。 通 讯 电 缆 可 选 适 用 的 屏 蔽 双 绞 线 。 电 源 进 线 的 N 线 和 接 地 线 应 采 用 6mm 以 上 的 铜 芯 电 缆 。 电缆的敷设和防护应符合相关标准和规范。 输 出 直 流 电 压 不 高 于 100kV 的 设 备 如 采 用 高 缆 电 缆 连 接 高 压 输 出 时 ， 选 用 的 高 压 电 缆 的 标 称 电 压 值 应 不 小 于 150kV 。
福建省龙岩市龙门电控设备厂
19
第五章
1.1 设 备 的 选 型 1.1.1 额 定 输 出 电 压 的 选 择
JDW高压静电除尘器说明书
1.5 When the production is normal and stable, high-voltage power supply can be used. At first, it is better to rotate a litter of the potentiometer button, that is to say, the DC voltage shouldn’t be too high, after the corona appears, increasing voltage step by step until lower than spark discharging. After it is stable for some time, if there is no local creepage flashover or penetration, then increase voltage till it is in optimum range of spark frequency, usually 30-50 times/min. Apply automatic control after it is running.
1.6 随着升压开始，逐步升压、电晕电流持续增加，要记录下来电晕临界始发电 压和伏安特性曲线。
1.6 As the voltage starts and rises gradually, the corona current also goes up, and then workers should make records about the curves of critical starting voltage of corona and of volt-ampere character.
高压静电除尘用整流设备GGAJ02H说明书
三、DAVC控制器工作原理 -----------------------------------------------------------------6
四、操作和显示功能说明 --------------------------------------------------------------------7
第四章安装与使用 ----------------------------------------------------------------------------------11
G、电子、医药、精密机械工业 ：用于净化空气，提高产品质量。
2、产品特点
本产品采用引进的美国GE公司电除尘电气控制技术制造，控制部分是一个以MCS—51系列单片机为核心，配用高可靠性外围芯片组成数字化自动电压控制器（简称DAVC控制器）。产品具有如下主要特点：
A、具有多种控制特性可供用户选择运行，能适应不同行业不同工况的应用。
一、产品的型号和名称-------------------------------------------------------------------------2
二、产品用途、适用范围及特点-----------------------------------------------------------2
高压静电除尘用整流设备GGAJ02H说明书(总15页)
72KV
(G:高压、G:硅整流器、A:油浸自冷式、J:可控硅自动调压、:额定输出电流、72KV:额定输出电压)
JH3000C电除尘高压微机控制器说明书
概述电除尘高压静电微机智能控制器是在原数码管高压静电控制器的基础上升级的换代产品，它不仅保留了原产品的先进控制模式，而且增加了新的控制方式，针对高比电阻粉尘，易产生反电晕的特性，提出了新的控制理念，有效的克服电晕的形式，提高了收尘效果和节约了能源节能可达百分之三十，并且还采用了先进的单片机和液晶汉字显示，在操作性和直观性上更加的简单易懂。
该控制器有如下特点：1、控制器采用了先进的DSP和外围芯片，且有功能强、结构简单、可靠性高等优点。
2、根据电场中电压电流波形变化的分析，能非常准确性的判断闪络，并作出最佳的处理，闪络处理上采取了下降幅度小，回升速度快，不封锁可控硅的方法，能向电场提供最大的有效电晕功率。
3、提供多种供电运行方式，可满足各种不同工况条件的要求。
4、操作使用方便，设备的开机，停机，参数显示，参数设定，运行方式的变换都可通过操作面板上键盘实现。
5、采用液晶显示屏，可方便地用汉字显示各种参数名称和参数值，使数显示直观、明了。
6、保护功能完善，具有十多种故障保护和报报警功能。
7、具有RS485通讯接口，可方便地实现远控制，可以接驳DCS中央集中控制系统。
设备按装拆封1、设备开箱后，应检查设备的部件、附件、备件和技术文件是否齐全。
2、检查控制柜经运输后仪表有无损坏，紧固件有无松动。
3、控制柜内各部件有无松脱现象，发现异常应及时处理，不能修复的可与公司技术部门联系。
4、检查高压硅整流变压器油箱、油枕及瓷瓶等有无损伤、渗漏油现象。
安装1、控制柜应安装在平整的平面上，建议装在槽钢上，这样有利于固定，控制柜的外壳又容易接地。
2、高压硅整流变压器可安装在钢轨或槽钢上，对于安装在户外的高压硅整流变压器建议用户在其上加装简单的防雨棚结构。
3、按图纸的要求进行接线，注意电源进线和控制柜到变压器之间的连线应按额定电流要求选用合适截面的导线，二次电压、二次电流取样线、油温取样线应用屏蔽线，连接时应按编号接钱。
4、用仪表检查所有连线以确认连接的正确可靠。
三相 高压静电除尘用整流设备 说明书
三相高压静电除尘用整流设备使用说明书龙岩市龙门电控设备厂三相高压静电除尘用整流设备性能特点：三相高压电源采用交流三相供电，不论电除尘器投入几个电场运行，始终保持三相平衡供电。
三相高压电源效率达95%，（常规高压电源效率为70%。
）在相同的额定输出功率条件下，三相高压电源的交流输入电流仅为单相高压电源43%，有明显的节能效果。
三相高压电源采用三相全波整流输出，脉动系数为0.25，输出峰值电压接近于平均电压。
单相高压电源的输出电压脉动系数为0.67。
因此，采用三相高压电源可稳定提高电场的运行电流电压，增加电除尘器的除尘效率。
控制器运行界面闪络控制电流波形三相整流变压器控制柜内部57.6kW61kVA93A380V三相电源57.6kW 83kVA 217A 380V 单相电源输出功率输入功率输入电流输入电压设备三相和单相电源（0.8A/72kV）参数比较目录第一章概述(1)1.1 产品名称及型号定义(1)1.2 产品用途和适用范围(1)1.3产品的主要特点` (2)第二章技术条件(3)2.1主要技术参数(3)2.2使用条件(3)2.3产品的功能(3)第三章产品组成和外形尺寸(6)3.1产品组成(6)3.2 控制柜(6)3.3 整流变压器(6)3.4阻尼电阻(6)3.5高压隔离开关和开关柜(6)第四章工作原理(8) 第五章设备的安装和使用(9)5.1 设备的选型(9)5.2 设备的验收和检查试验(9)5.3设备的安装(10)5.4 设备的运行(11)第六章设备的管理和维护(18)6.1 设备的维护和保养(18)6.2 常见故障分析处理(18)第七章产品成套性(20) 第八章附录（21）福建省龙岩市龙门电控设备厂GGAJ02T—A/KV三相高压静电除尘用整流设备第一章 概述1.1 产品名称及型号定义1.1.1 产品名称按《中华人民共和国机械行业标准》规定，本产品名称为：高压静电除尘用整流设备（Rectifying equipment for high voltage electrostatic precipitator）。
经济款高压静电油烟净化器
（经济款高压静电油烟净化器）高压静电油烟净化器采用直流叠加脉冲等离子电源和芒刺电晕板电场组合形成。
产生电晕放电从而获得高能等离子体。
厨房油烟在等离子体电场作用下使小的油烟颗粒瞬间凝并成大颗粒油滴，而被收集在集油板上，并在等离子体的变击下沉到集油槽内。
与此同时，油烟废气中的大部分μm级油雾颗粒、VOC、有机物质和油焦味、辛辣味等多种异味被等离子体降解。
从而保证了油烟净化机提高油烟净化率、异味降解率和延长机器清洗时间。
设备中各个模组及串连净化单元可以灵活组合，根据不用的净化需求，模组及净化单元数量可以做适应性调整，从而降低用户的使用成本。
设备特点：设备外表及主要结构材料经防腐处理，使用寿命较长。
静电油烟净化器（电子式）便于用户选择、安装和使用。
净化电场采用串联式多元组合方法，可高效捕集不用粒径的油烟粒子，净化效率极高。
高频开关电源控制系统体积小，能耗低，重量轻，并可制动调节电场的轻度能。
使电场电流不随电场使用中的恶劣条件发生变化而改变，独特的自适应控制输出和恒流特征，确保油烟净化设备在长期运行中始终保持较高的净化率，高频电源之控制系统具有过流过压自动保护特性和火花抑制，自动跟踪功能，独一无二的超强短路特性可以确保设备的运行安全。
（国标型高压静电油烟净化器）设备特点;设备外表及主要结构材料经防腐处理，使用寿命较长。
静电油烟净化器（电子式）便于用户选择、安装和使用、净化电场采用串连式多元组合方法，可高效捕集不同粒径的油烟粒子，净化效率极高。
高频开关电源控制系统体积小、能耗低、重量轻，并可自动调节电场的强度能，使电场电流不随电场使用中的恶劣条件发生变化而变化，独特的自适应控制输出和恒流特性，确保油烟净化设备在长期使用中，始终保持较高的净化率高频电源之控制系统具有过流过压自动保护特性和火花抑制，自动跟踪功能，独一无二的超强短路特性可以确保设备的运行安全。
国标型油烟净化器内置静电单元加特质UC—C紫外线灯管，高压静电板放电使油雾带电，并使带电粒子被抵押电极媳妇，然后再由紫外线—C波段产生的光使油烟分子链发生改变，紫外线还能与空气中的氧气结合产生臭氧，臭氧可以将油烟分子链冷燃烧后转成二氧化碳和水，可以高效去除油烟中的异味和细菌。
高压静电除尘说明书EPCON
恒流高压静电除尘器说明书
目录一、概述 (1)二、工作原理 (1)三、结构组成 (1)四、主要特点 (2)五、选型说明及参考 (2)六、除尘器使用工作条件及环境条件 (3)七、主要技术指标 (4)八、设备安装 (7)九、试车要求 (9)十、操作规范 (9)十一、设备的维护保养 (10)十二、设备成套性和订货须知 (11)十三、常见故障、原因及处理方法 (12)一、概述近几年来，随着国家对环保工作的日益重视，高压静电除尘设备在水泥生产中的应用越来越广泛。
我公司在对国内生产的同类产品进行广泛深入的比较研究的基础上，同时运用国外先进技术，研制成功GA系列高压静电除尘器。
GA系列电除尘器与同类产品相比，具有除尘效率高、占地面积小、能耗低、投资省等特点，特别是采用了恒流高压电源，运行稳定可靠，绝无结露击穿之忧，维护检修既方便又简捷。
目前GA系列产品已广泛应用于水泥、化工、冶金、电厂、机械等行业的含尘气体的净化和有用粉尘的回收。
二、工作原理GA系列高压静电除尘器，是应用惯性碰撞沉降和静电吸附相结合的原理，对烟尘进行净化的一种除尘设备。
它对烟尘进行两级收尘处理，第一级采用在进风口处设旋风分离器的方法，利用旋风分离原理，借离心力和螺旋矩不变原理将较粗颗粒粉尘分离出来，下落于灰斗；第二级采用电场吸附收尘并通过定时振打，使粉尘落于灰斗，从而达到收尘目的。
采用了外绝缘结构，将高压绝缘子系统和高压进线与烟尘彻底隔离，对工艺环境及介质入口温度、湿度等均无任何特殊要求，可一年四季长期高效运行，无后顾之忧。
电源部分采用中科院最新开发的L— C恒流高压电源，利用L—C恒流电源器产生稳定的电流，使电场充分电晕，且具有良好的电压自动跟踪性能，因而可以产生稳定的电场，长期保证稳定的沉积效率。
由于L—C 恒流电源的独创性，使它能承受瞬间和长期的短路，因而它能避免除尘的结露问题。
L—C 电源加到电场本体上去的是电流源，输出电压随负载的比电阻变化而变化，而输出电流是“恒定”不变的，供给负载的电流与负载本身大小无关，这就是“恒流”的含义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压静电式净化器产品说明书
油烟净化器使用说明书
综述：
油烟净化器是在广泛吸收国内外先进技术及工业的基础上,研制的新一代绿色环保油烟净化器，该系列产品的净化效率已达到国家环保总局烟气排放标准（GWPBS5- ）《饮食业油烟排放标准》的要求，并获得国家环保产品认证证书，其各项性能指标处于国内领先地位。
从根本上解决了饮食业厨房油烟的污染问题。
在您订购本产品的同时，请仔细阅读我公司制定的产品使用手册，以便保证本产品的正常使用，延长使用寿命，更好的保证客户利益，和产品声誉。
本手册主要分为以下几个部分
1、综述
2、净化器的选型原则
3、风机的选型及风管的配置
4、安装预留空间及设备安装示意图
5、安装注意事项
6、使用前的检查及指示灯工作原理
7、使用注意事项
8、设备故障维修及设备保养维护
以下部分较为系统的介绍了本产品的选型、安装、使用及维护，请认证阅读本手册，从而顺利的帮助你完成工作。
净化器的选型原则；
1、根据灶眼选型，每个灶眼处理风量为m³/h，选购设备风量为灶眼数x
m³/h，然后根据总风量确定设备型号数量。
2、根据集烟罩总投影面积（S）选型；
处理风量=S（㎡）x1.8=等于油烟净化器风量
3、设备的样式见附图：
风机的选型原则：
1、计算管网阻力，管网阻力包括局部阻力和沿程阻力。
A、局部阻力包括变径管、弯头、进出风口等阻力。
B、沿程阻力及直管的阻力
2、根据管网阻力加上设备阻力再加上15%的安全系数，即为风机的全压。
注：风机的风量等于设备的处理风量
3、根据风机的全压、风量，考虑风机的噪声级，在同参数条件下，选择噪
声级低的风机，能够大大减少噪声。
4、在选择风机时，以三相四线制为最佳选择。
如用户无三相四线制电源，
则在风机及设备选型时说明。
5、单台处理风量≥8000m³/h,必须用三相四线制风机。
风管的配置：
1、根据风机的进出口经，定制同界面的风管，方可保证设备的处理效果及
设备的经济运行。
2、厨房蒸气散热管路与油烟机管路必须分别安装。
风管弯头的曲率半径：
因弯头曲率半径小将增加风管阻力，故一股选择弯头曲率半径为 1.5D 较为合适，在设置弯头处应预先留下弯头的摆放空间及安装操作空间。
安装预留空间：
油烟净化器的安装位置，在电控箱一侧应留1.5米左右的空间作为油烟净化器维修维护的空间。
方法：风机最好安装在净化器出风端。
设备安装示意图：
风管设计注意事项：
1、净化器风口变径长度≥800mm
2、集烟罩及风口应≥4m
3、出风口风管长度应≥2m
安全注意事项：
设备应可靠接地，电阻应小于2Ω，接地线与壳体良好接触。
安装地点的温度应≤30℃，只有合格的维修人员才能够安装维护该产品，非专业人员的任何拆装将带来意想不到的后果，必须安装在四面通风的地方，且有足。
