(完整版)数控机床考试试题(附答案)

数控机床技术测试试卷A卷<附答案)一、填空题<每空1分，共30分)1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC 软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<) <)<)9、M08 指令功能在程序段运动结束后开始。

数控技术试题集+答案

填空题1、数控机床坐标系采用的就是右手笛卡尔直角坐标系。

2、数控机床坐标系的正方向规定为增大刀刀具与工件距离的方向。

3、数控机床坐标系中Z轴的方向指的就是与主轴平行的方向,其正方向就是刀具远离工件的方向。

4、数控机床中旋转坐标有 A 轴、B 轴、 C 轴,其正方向的判断就是用右手螺旋定则。

5、数控车床中X轴的方向就是工件的径向,其正方向就是远离工件的方向。

6、数控机床坐标系一般可分为机床坐标系与工件坐标系两大类。

7、数控机床坐标系按坐标值的读法不同可分为绝对坐标系与增量坐标系。

8、在绝对坐标系中所有刀具运动轨迹的坐标值都以坐标原点为计算基准,而增量坐标系中所有运动轨迹的坐标值都相对前一位置进行计算的。

9、数控系统的插补就是指根据给定的数学函数 ,在理想的轨迹与轮廓上的已知点之间进行数据密化处理的过程。

10、大多数数控系统都具有的插补功能有直线插补与圆弧插补。

11、插补的精度就是以脉冲当量的数值来衡量的。

12、所谓脉冲当量就是指数控装置发出一个脉冲信号机床执行部件的位移量。

13、数控机床插补过程中的四个节拍就是: 偏差差别、坐标进给、偏差计算、终点差别。

14、插补过程中终点判别的具体方法有: 单向计数、双向计数、分别计数。

15、数控编程就是从零件图样到获得数控机床所能识别的数控加工程序的全过程。

16、数控编程的步骤有工艺分析、数值计算、编写程序单、程序输入、程序检验与首件加工。

17、数控机床程序段的格式有固定程序段格式与可变程序段格式。

18、数控机床的编程方法有手动编程与自动编程。

19、以下指令的含义:G00 快速点定位;G01直线插补 ;G02 顺时针圆弧插补;G03 逆时针圆弧插补。

20、准备功能G代码有模态代码与非模态代码两大类。

二、判断题1、数控加工程序就是由若干程序段组成,而且一般常采用可变程序进行编程。

( √ )2、只需根据零件图样进行编程,而不必考虑就是刀具运动还就是工件运动。

( × )3、进给路线的确定一就是要考虑加工精度,二就是要实现最短的进给路线。

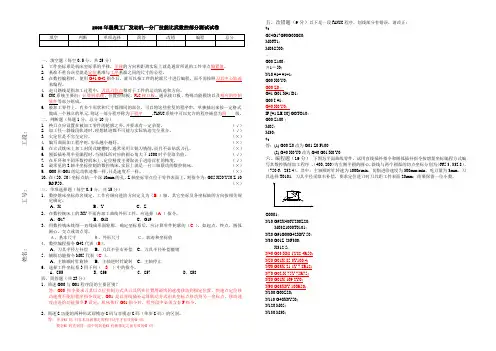

数控试题(答案)

一、填空题（每空0.5分，共25分）1. 工件坐标系是机床坐标系的平移，平移的方向和距离实际上就是通常所说的工件零点偏置值。

2. 基准不重合误差就是定位基准与工序基准之间的尺寸的公差。

3. 在数控编程时，使用G41/G42指令后，就可以按工件的轮廓尺寸进行编程，而不需按照刀具中心轨迹来编程。

4. 走刀路线是指加工过程中，刀具刀位点相对于工件的运动轨迹和方向。

5. CNC 系统主要由：计算机系统、位置控制板、PLC 接口板，通讯接口板、特殊功能模块以及相应的控制软件等部分组成。

6. 被加工零件上，有多个形状和尺寸都相同的部位，可以将这些重复的程序串，单独抽出来按一定格式做成一个独立的单元，则这一部分程序称为子程序，FANUC 系统中可以允许的程序嵌套为四级。

二、判断题（每题1分，总分10分）1. 换刀点应设置在被加工零件的轮廓之外，并要求有一定余量。

（√）2. 加工任一斜线段轨迹时，理想轨迹都不可能与实际轨迹完全重合。

（√）3. 欠定位是不完全定位。

（×）4. 编写曲面加工程序时，步长越小越好。

（×）5. 在立式铣床上加工封闭式键槽时，通常采用立铣刀铣削，而且不必钻落刀孔。

（×）6. 圆弧插补用半径编程时，当圆弧所对应的圆心角大于1800时半径取负值。

（√）7. 在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

（√）8. 最常见的2轴半坐标控制的数控铣床，实际上就是一台三轴联动的数控铣床。

（×）9. G00和G01的运动轨迹都一样，只是速度不一样。

（×） 10. 在（50，50）坐标点钻一个深10mm 的孔，Z 轴坐标零点位于零件表面上，则指令为：G85 X50 Y50 Z-10R0 F50。

（×）三、单项选择题（每空0.5分，共15分）1、数控铣床坐标命名规定，工作台纵向进给方向定义为（B ）轴，其它坐标及各坐标轴的方向按相关规定确定。

数控技术试题及答案

数控技术试题及答案一、单项选择题（每题2分，共20分）1. 数控机床的英文缩写是（）。

A. NCB. CNCC. CADD. CAM2. 在数控机床中，用于编程的坐标系是（）。

A. 世界坐标系B. 机床坐标系C. 工件坐标系D. 绝对坐标系3. 数控机床的伺服系统通常指的是（）。

A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统4. 数控编程中的G代码是用于（）。

A. 指定速度B. 指定刀具C. 控制机床运动D. 控制主轴转速5. 在数控加工中，刀具半径补偿的作用是（）。

A. 避免刀具与工件碰撞B. 改变刀具路径C. 提高加工速度D. 减少加工时间6. 数控机床的润滑系统的主要作用是（）。

A. 减少机床振动B. 降低机床温度C. 减少摩擦和磨损D. 增加机床寿命7. 数控机床加工中心的特点是（）。

A. 只能进行铣削加工B. 只能进行车削加工C. 可以进行多工序加工D. 只能进行钻孔加工8. 数控机床的精度通常由（）决定。

A. 控制系统B. 驱动系统C. 测量系统D. 机床结构9. 在数控编程中，M代码通常用于（）。

A. 控制机床运动B. 选择刀具C. 输入或修改参数D. 程序结束10. 数控机床的分类中，点位控制数控机床主要用于（）。

A. 铣削加工B. 车削加工C. 点位加工D. 曲线加工二、填空题（每题2分，共20分）11. 数控机床的伺服电机通常采用___________电机，以实现高精度控制。

12. 数控编程中的循环指令可以简化___________的编程工作。

13. 数控机床的刀具库中，刀具的更换通常由___________系统自动完成。

14. 数控机床的加工程序中，___________指令用于暂停机床的运动。

15. 数控机床的对刀操作是指确定___________与___________之间的相对位置关系。

16. 数控机床的刚性主要取决于___________和___________。

数控技术试题及答案

数控技术试题及答案（一）单项选择题1. 数控编程语言的基本特点是：A. 采用图形化编程界面B. 采用文字化编程方式C. 采用机械化编程方式D. 采用模型化编程方式答案：B2. 数控机床的主要运动方式包括：A. 直线插补运动B. 圆弧插补运动C. 等倾角插补运动D. 高低波插补运动答案：A、B3. G代码是数控编程中的一类基本指令，以下哪个是G代码的作用？A. 控制刀具运动轴的速度B. 控制切削进给速度C. 控制切削进给方向D. 控制切削进给轴的位置答案：A、B、C、D4. 某零件要求加工直径为50mm的孔，你选择的切削工具直径为12mm，每刀进给深度为2mm，切削转速为300r/min，则完成该孔的加工需要多少刀？A. 4刀B. 12刀C. 25刀D. 50刀答案：C5. 数控机床的基本误差源主要包括：A. 机床基床刚度误差B. 机床导轨精度误差C. 机床传动装置误差D. 机床伺服系统误差答案：A、B、C、D（二）填空题1. G代码中，G54表示的意思是：_______。

答案：工件坐标系的选择。

2. 在数控编程中，数控系统根据刀具直径自动生成_______码。

答案：刀具半径补偿。

3. 数控机床的主轴转速通常用_______来表示。

答案：r/min。

4. 用于在数控机床上进行圆弧插补的编程指令是_______。

答案：G02和G03。

5. 在数控机床加工中，工件坐标系的原点位置一般设置在_______。

答案：工件的固定点。

（三）简答题1. 试述数控编程中的绝对坐标与增量坐标的区别。

答：数控编程中的绝对坐标是指以工件坐标系原点为参考，由程序编制者提供每个轴的具体坐标值，从而确定各轴位置。

而增量坐标则是相对于上一刀位或上一轨迹段的末点坐标，以增量的方式描述刀位移动。

2. 数控机床的刀具半径补偿有何作用？请举例说明。

答：刀具半径补偿是为了解决数控机床上圆角轮廓加工时，刀具半径产生的误差问题。

通过进行刀具半径补偿，可以使机床刀具在切削加工时呈现出更加精确的轮廓。

数控技术考试试卷(附答案)

一、填空题（每空1分，共22分）1、按控制运动的方式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，而顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较小时，为实现程序的连续执行与加工，常采用（5）DNC或（6）通信输入程序输入方式。

4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加工过程中便于检查、（8）引起的加工误差小。

5、在MC加工时，常用的高性能刀具材料有硬质合金刀具（涂层）、（9）立方氮化硼刀具和（10）金刚石刀具等。

6、与数控电火花成形加工相比较，数控电火花线切割加工改善的主要两个方面为（11）不用成形电极和（12）加工效率高（比电火花成形机床操作更方便。

7、衡量数控机床可靠性的指标有（13）MTBF和（14）A。

8、数控机床的维修包含（15）日常性维护与保养和（16）故障维修两方面内容。

9、数控机床的安装调试工作有（17）准备工作、（18配合工作和（19）组织工作等。

10、数控程序的代码标准常用的有（20）ISO和（21）EIA两种，其中应用广泛的为（22）ISO代码标准。

二、选择题：下列各题的选项中有一个或多个是正确的，请将其代号填入括号中。

（每题2分，共16分）1、在数控加工工序卡中，应包括（）等内容。

A．编程原点与对刀点B．编程简要说明C．工艺过程安排D．数控切削用量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加刀具引入距离B．不需要刀具引入/引出距离C．增加螺纹长度D．增加刀具引出距离3、当用于数控机床的调试及对刀时，其工作方式为（）。

A．单段B．手动C．步进D．手动攻丝4、对于高度较大且加工表面较多的箱体类零件，一般选用（）。

A．立式MCB．卧式MCC．普通数控铣床5、对于中大型加工中心，其换刀方式一般采用（）。

A．机械手换刀B．刀库换刀6、对于卧式加工中心的换刀点，一般规定在机床的（）。

数控技术基础_习题集(含答案)

《数控技术基础》课程习题集一、单选题1.加工中心最突出的特点是( )A. 工序集中B. 对加工对象适应性强C. 加工精度高D.加工生产率高2.加工箱体类零件平面时，应选择的数控机床是（）A. 数控车床B. 数控铣床C. 数控钻床D. 数控镗床3.下列哪种零件不适合在加工中心上加工的是( )A. 需要频繁改型的产品B. 多工位和多工序可集中的零件C. 难测量的零件D. 装夹困难的零件4.数控机床的控制装置包括（）A. 伺服电机和驱动系统B. 程序载体和光电阅读机C. 信息处理、输入输出装置D. 位移、速度检测装置和反馈系统5.属于点位控制的数控机床是（）A. 数控车床B. 数控钻床C. 数控铣床D. 加工中心6.点位控制只准确控制坐标运动的（）A．位置 B. 运动轨迹 C. 加工路径 D. 方向7.英文缩写CNC是指( )A. 计算机辅助设计B. 可编程控制器C. 计算机数字控制装置D. 主轴驱动装置8. MDI表示( )A. 手动资料输入模式B. 编辑操作模式C. 字带操作模式D. 手动模式9.数控系统每出一个进给脉冲，机床机械运动机构就产生一个相应的位移量，这个位移量称为( )A. 脉冲B. 脉冲当量C. 插补D. 单位插补10.脉冲当量是数控机床数控轴的位移量最小设定单位，要使数控机床的加工精度最高，在下列脉冲当量中应该选用( )A. 0.001mm/脉冲B. 0.005mm/脉冲C. 0.01mm/脉冲.D. 0.1mm/脉冲11.插补运算的任务是确定刀具的（）A. 速度B. 加速度C. 运动轨迹D. 运动距离12.数控机床在实际加工中为解决两段曲线间的尖角过渡问题而采用的刀具半径补偿方法是（）A．H矢量补偿方法 B. B功能刀具补偿方法C. C功能刀具补偿方法D. 不补偿13.数控系统将所收到的信号进行一系列处理后，再将其处理结果向伺服系统发出执行命令的形式是（）A. 输入信号B. 脉冲信号C. 位移信号D. 反馈信号14.在逐点比较法直线插补中，偏差函数小于零，表明刀具在直线的（）A. 上方B. 下方C. 起点D. 直线上15.在逐点比较法直线插补中，偏差函数等于零，表明刀具在直线的（）A. 上方B. 下方C. 起点D. 直线上16.目前数控机床常用的插补方法中，基准脉冲插补方法中应用最广的是（）A．脉冲乘法器 B. 逐点比较法 C. 数据采样法 D. 其它方法17.根据给定的信息，在理想轮廓(或轨迹)上的两点间，确定一些中间点的方法叫( )A. 脉冲量B. 插补原理C. 插补D. 逐点比较18.数控机床功能的强弱主要取决于（）A．数控系统 B. 伺服系统 C. 检测系统 D. 机床19.对于复杂轮廓曲线的零件可以用若干直线段或圆弧段去逼近，必须满足允许的（）A. 编程误差B. 编程指令C. 编程语言D. 编程路线20.数控系统中常用的两种插补功能是（）A. 直线插补和抛物线插补B. 抛物线插补和圆弧插补C. 直线插补和圆弧插补D. 抛物线插补和螺旋线插补21.数控机床中常用的测量直线位移的测量元件是（）A．光电编码盘 B.旋转变压器 C.光栅 D.测速发电机22.数控机床中常用的测量角度的测量元件是（）A．磁栅 B.感应同步器 C.光栅 D. 旋转变压器23.光栅尺是（）A. 一种能准确的直接测量位移的元件B. 一种数控系统的功能模块C. 一种能够间接检测直线位移或角位移的伺服系统反馈元件D. 一种能够间接检测直线位移的伺服系统反馈元件24.下列检测元件中，在数控机床中不用作测量角度的是( )A．感应同步器 B．脉冲编码器 C．光电码盘 D.旋转变压器25.在数控机床中不用作测量位移的检测元件是（）A．感应同步器 B．脉冲编码器 C．磁栅 D. 光珊26.数控机床性能的好坏主要取决于（）A．数控系统 B. 伺服系统 C. 检测系统 D. 机床27.与步进电机的转速成正比的是（）A．脉冲数目 B. 脉冲频率 C. 脉冲当量 D. 脉冲信号28.与步进电机输出的角位移成正比的是（）A．脉冲数目 B. 脉冲频率 C. 脉冲当量 D. 脉冲信号29.半闭环控制伺服进给系统的检测元件一般安装在（）A. 工作台上B. 丝杠一端C. 工件上D. 导轨上30.闭环控制系统的位置检测装置在( )A．传动丝杠上 B. 伺服电机上C. 机床移动部件上D. 数控装置中31.步进电机的整步工作方式是（）A．三相三拍 B. 三相六拍 C. 三相双三拍 D. 整步方式32.步进电机的半步工作方式是（）A．三相三拍 B. 三相双三拍 C. 三相六拍 D. 通电方式33.步进电机工作的根本原因是（）A．通电脉冲 B. 错齿 C. 三相电源 D. 通电脉冲频率34.若步进电机在3相3拍运行时步距角为1.5，则3相6拍运行时步距角是（）A．0.75 B．1.5 C．3 D. 不能确定35.步进电动机伺服系统是典型的( )A. 闭环伺服系统B. 开环伺服系统C. 半闭环伺服系统D. 半开环伺服系统36. G00 U-20 W60；中的U和W后面的数值是现在点与目标点的( )A. 大小B. 长度C. 距离与方向D. 速度的方向37.增量值编程的指令是（）A．G90 B. G92 C. G17 D. G9138.顺时针整圆编程格式中，圆弧半径应采用（）A．R负值 B. P、Q、R C. R 正值 D. I、J、K39. Z轴为水平轴时，从主轴向工件看去，运动正方向指向右方向的轴是（）A．X轴 B. Y轴 C. Z轴 D. C轴40.程序结束的代码是（）A. M00B. M01C. M02D. M0341.在FANUC数控系统中，M98的含义是（）A.宏指令调用B.坐标旋转C.调用子程序D.循环返回参考平面42.程序结束并且光标返回到程序头的代码是（）A. M00B. M02C. M30D. M0343.模态代码指令是指（）A. 一经在一个程序段中指定，直到出现同组的另一个代码时才失效B. 只在写有该代码的程序段中有效C. 没有续效作用的代码D. 不能独立使用的代码44.通常情况下，平行于机床主轴的坐标系是（）A. X轴B. Y 轴C. Z轴D. 不确定45.编程员在数控编程过程中，定义在工件上的几何基准点为（）A. 机床原点B. 绝对原点C. 工件原点D. 装夹原点46.以下指令代码指令中，准备功能指令代码是（）A．G03 B. F200 C. M05 D. T020247.圆弧编程格式中，X Y Z 表示为（）A．圆弧的起点坐标 B. 圆弧的终点坐标 C. 圆心坐标 D. 圆弧的半径48.数控车床坐标系中，X轴编程时用（）A. 绝对值编程B. 直径值编程C. 半径值编程D.都可以49.以下指令代码指令中，主轴转速指令代码是（）A．S800 B. G04 C. M03 D. F12050.在FANUC数控系统中，M99的含义是（）A. 循环返回到起始平面B. 子程序返回C. 调用子程序D. 循环返回参考平面51.绝对值编程的指令为（）A．G92 B. G91 C. G90 D. G1952. F120表示（）A. 主轴转速152r/minB. 主轴转速152mm/minC. 进给速度152r/minD. 进给速度152mm/min53.以下指令代码指令中，进给功能指令代码是（）A．S500 B. M04 C. T0101 D. F8054.下列说法正确的是（）A. 编程零点和工件零点是一回事B. 两者不能重和C. 编程零点和工件零点不是一回事，但必须重和D. 两者最好重和55.在编程中，为使程序简洁，减少出错几率，提高工作的效率，总希望程序段数以（）A. 较少B. 最少C. 较多D. 最多56.通过刀具的当前位置来设定工件坐标时用的指令是（）A. G54B. G55C. G92D. G5257.在FANUC数控系统中，M06表示（）A. 刀具锁紧状态指令B. 主轴定向指令C. 换刀指令D. 刀具交换错误警示58. G91 G01 X50.0 Y-20.0 F 表示（）A. 刀具快速移动到X=50，Y=-20处B. 编程错误C. 刀具按进给速度移动到X=50，Y=-20处D. 刀具按进给速度向X正方向移动50，Y负方向移动2059.数控铣床在利用刀具半径补偿功能编程时，下面哪种说法是正确的（）A. 按刀具中心轨迹编程B. 按工件要求编程C. 按铣床运行轨迹编程D. 按工件轮廓尺寸编程60. G90 G00 X70.0 Y-30.0 表示（）A. 刀具快速移动到X=70，Y=-30处B. 编程错误C. 刀具按进给速度移动到X=70，Y=-30处D. 刀具快速向X正方向移动70，Y负方向移动3061.在FANUC数控系统中，G18的含义是（）A. XY平面选择B. 坐标旋转C. ZX平面选择D. YZ平面选择62.指令G42的含义是（）A. 刀具右补偿B. 刀具左补偿C.逆时针圆弧插补D. 取消刀具补偿63.指令G41的含义是（）A. 刀具右补偿B. 刀具左补偿C.逆时针圆弧插补D. 取消刀具补偿64.地址编码B的意义是（）A. 围绕X轴回转运动的角度尺寸B. 围绕Y轴回转运动的角度尺寸C. 平行于X轴的第二尺寸D. 平行于Y轴的第二尺寸65. Z轴为垂直轴时，从主轴向立拄看去，运动正方向指向右方向的轴是（）A．X轴 B. Y轴 C. Z轴 D. C轴66.在FANUC数控系统中，G99的含义是（）A. 循环返回到起始平面B. 子程序返回C. 调用子程序D. 循环返回参考平面67.数控立式铣床Z轴是( )A. 工作台左右移动坐标轴B. 垂直主轴C. 工作台前后方向坐标轴D. 水平主轴68. G90 G00 X55.0 Y-20.0 表示（）A. 刀具快速移动到X=55，Y=-20处B. 编程错误C. 刀具按进给速度移动到X=55，Y=-20处D. 刀具快速向X正方向移动55，Y负方向移动2069.地址编码C的意义是（）A. 围绕X轴回转运动的角度尺寸B. 围绕Z轴回转运动的角度尺寸C. 平行于X轴的第二尺寸D. 平行于Z轴的第二尺寸70.运动轨迹的终点坐标是相对于起点计量的坐标系是（）A. 机床坐标系B. 绝对坐标系C. 相对坐标系D. 都不是71.在G54中设置的数值是（）A. 工件坐标系的原点相对机床坐标系原点偏移量B.刀具的长度偏差值C. 工件坐标系原点D. 工件坐标系的原点相对对刀点的偏移量72.如果要用数控机床钻直径5mm深100mm的孔是，钻孔循环指令应选择（）A. G81B. G83C. G84D. G7673.刀具长度补偿的地址用（）A. DB. HC. RD. J74.数控机床开机时，一般要进行回参考点操作，其目的是（）A. 准备开始工作B. 建立机床坐标系C. 换刀D. 建立工件坐标系75.根据ISO标准，数控机床坐标系在判定X、Y、Z的正方向和编程时采用的原则是（）A. 右手法则、刀具相对静止而工件移动B. 左手法则、工件随工作台移动C. 右手法则、工件相对静止而刀具移动D. 左手法则、刀具随主轴移动二、计算题76.用逐点比较法加工直线OA，终点坐标为（5、2）。

数控机床技术考试试卷附答案

三、单项选择题：C 系统软件必须完成管理和控制两大任务,下面任务中哪个不属于控制任务A 、诊断B 、插补C 、位控D 、译码 2.下列正确表示机床坐标系的是A 、X B 、XC 、ZD 、Y3.脉冲当量的大小决定了加工精度,下面哪种脉冲当量对应的加工精度最高A 、1um/脉冲B 、5um/脉冲C 、10um/脉冲D 、0.01mm/脉冲 4.设编程原点在工件的上表面,执行下列程序后,钻孔深度是 ; G90 G01 G43 Z-50 H01 F100 H01补偿值-2.00mmA ．48mm ； B.52mm ； C.50mm;5.一直线的起点坐标在坐标原点,终点坐标为A x a 、y a ,刀具的坐标为P x 、y ;用逐点比较法对该直线进行插补时的偏差函数是 ;A. F ＝x ·y －x a ·y a ；B. F ＝x a ·y －y a ·x ；C. F ＝x a ·x －y a ·y ；D. F ＝x a +y a －x －y 6. 加工中心与其他数控机床的主要区别是 ;A .有刀库和自动换刀装置；B .机床转速高；C .机床刚性好；D .进刀速度高 7. 数控机床的数控装置包括 ;A.光电读带机和输入程序载体；B.步进电机和伺服系统C.输入、信息处理和输出单元；D.位移、速度传感器和反馈系统 8. G00的指令移动速度值是 ;A ．机床参数指定；B 数控程序指定；C 操作面板指定; 9．编程坐标系一般指的是A ．机床坐标系； B. 工件坐标系；10．下面哪项任务不是数据预处理预计算要完成的工作A 、位置控制B 、刀具半径补偿计算C 、刀具长度补偿计算D 、象限及进给方向判断 11. A 步进电机的转速是否通过改变电机的而实现; A. 脉冲频率 B. 脉冲速度 C. 通电顺序; 12. 程序编制中首件试切的作用是 ;A.检验零件图样设计的正确性；B.检验零件工艺方案的正确性；C.测试数控程序的效率；D.检验程序单及控制介质的正确性,综合检验所加工的零件是否符合图样要求;ZXXY YZZY13. 在开环数控机床进给系统中,下列电机唯一可用的是 ;A .直流伺服电机B .交流伺服电机C .步进电机D .大惯量电机;14. 用逐点比较法插补起点为0,0,终点坐标为A60,20的一条直线,若当前偏差函数值为40,则刀具进给方向为 ;A . +X ；B . –X ；C . +Y ； D.-Y; 15.数控机床上直流电动机最常用的调速方法是A . 调压调速法；B . 调励磁磁场调速法；C . 电枢电路串电阻法；D . 电枢电路串电感法16. 用光电盘测量角位移时,为判别角位移方向,采用两套光电转换装置,使它们产生的电信号在相位上相差 ;A . 1/4周期；B . 1/2周期；C . 一周期；D . 3/4周期; 17.下面哪项任务不是数据预处理预计算要完成的工作A 、位置控制B 、刀具半径补偿计算C 、刀具长度补偿计算D 、象限及进给方向判断18. CNC 系统的中断管理主要靠完成,而系统的中断结构决定了系统软件的结构;A 、软件B 、硬件C 、CPUD 、总线 19．步进电机的转速与下面哪些因素无关A 、脉冲信号的频率fB 、转子齿数zC 、通电方式kD 、定子绕组中的电流大小四、简答题：1．开环进给系统中,如何补偿机械传动间隙和滚珠丝杆螺距误差 2．数控机床对进给伺服系统的要求有哪些3．开环、闭环和半闭环进给系统的区别是什么各有什么特点4．步进电机的主要性能指标有哪些试比较驱动步进电机的三种功率放大器特点;5．编程轨迹几何要素的连接关系如图所示,刀补方向为左刀补,试确定A 、B 、C 、D 各处的转接类型,并说明判别依据是什么6．数控机床一般由哪几个部分组成各部分起什么作用五、计算题：1.欲用逐点比较法插补直线O A ,其起点坐标为O0,0,终点坐标为A e x ,e y ,其值为e x ＝5,e y ＝6,试写出其直线插补运算过程,并绘出其插补轨迹;AD2.用数字积分DDA 插补法对图示直线进行插补运算,并在图中画出插补轨迹;3.某CNC 机床采用丝杆螺母副驱动工作台的直线进给运动,丝杆与电机直接相连,丝杆导程为10mm,步进电机每转400步,工作台的最高进给速度为2.4m/min,求：1）系统的脉冲当量δ;2）最高速进给时的进给脉冲频率;六、插补题： 1．试推导出逐点比较法插补第二象限逆圆时的偏差函数递推公式,并画出插补程序流程图;七、编程题：1.编写车削加工程序,加工ABCDEFG 部位的外轮廓,直径设定;加工尺寸如图,其它参数合理自定;各程序段要求注释;2.用有关的循环加工指令或简单指令编程加工如图所示零件的孔系,程序原点选与床原点重合,所有孔均为10=Φ的钻机削加工;1 x2 3 y A (4,3)43 2 1 O20 20 20 20302060YXO10 10 20A3.用刀具半径补偿的方法编写外轮廓铣削加工程序,工件形状如图所示,工件厚度5mm;刀具路线等其它参数、坐标系合理自定;要求考虑刀具半径补偿;各程序段要求注释;参考答案三、单项选择题:1.A2.A3.A4.C5.B6.A7.C8.A9.B 10.A 11.A 12.D 13.C 14.C 15.A16.A 17.A 18.B 19.D四、简答题:1.机械传动间隙和滚珠丝杆螺距误差可采用机械、硬件、软件补偿方法;其中机械补偿方法：传动间隙的补偿有偏心轴套调整、轴向垫片调整、双片薄齿轮调整等滚珠丝杆螺距误差常采用双螺母调整软件或硬件补偿法：预先测得传动间隙,每次在进给反向时通过软件或硬件电路额外发出对应于间隙值的指令位移,以进行补偿;2.一般来说,对数控机床伺服驱动系统的主要性能要求有以下几点：①进给速度范围要大,能满足低速切削和高速切削的需要；②位移精度要高；③跟随误差要小,即响应速度要快；④工作稳定性要好,具有抗干扰能力,运行平稳,加工精度较高;3.开环系统中没有位置检测和反馈;半闭环系统中的位置检测和反馈信号不是取自最终的进给部件,而是取的电动机轴或丝杆等中间环节,闭环系统中的位置检测和反馈信号是取自最终的进给部件如工作台;所以闭环系统的精度最高,但稳定性稍差;开环系统的精度最低,但成本也最低4.主要性能指标：步距角、静态步距误差、输出扭矩、最高启动、停止脉冲频率、边续运行的最高工作频率、步进运行和低频振荡等;其驱动电路有三种功率放大器：单电压功率放大电路、双电压功率放大电路和斩波恒流功放电路,区别如下：单电压功率放大电路：功耗大,一般只用于小功率步进电机驱动；双电压功率放大电路：采用高、低电压两种供电电源以降低能耗,高频工作时有较大的转动力,多用于中、大功率步进电机驱动；斩波恒流功放电路：利用斩波方法使电流恒定在额定值附近,不需外接电阻来限流和减少时间常数；能耗小,电源效率高；能提高高频工作频率,是目前使用最普及的一种驱动电路;5.A、B、D均为缩短型,因为夹角都为0～180度;C为伸长型,因为夹角为180～270度;6.数控机床一般包括五部分,各部分的作用如下：1控制介质：存储程序、参数;2数控装置：将加工程序译码轨迹计算速度计算、插补计算、补偿计算,向各坐标的伺服驱动系统分配速度、位移命令 ;这一部分是数控机床的核心3伺服系统：接受数控装置来的指令,将信号进行调解、转换、放大后驱动伺服电机,带动机床执行部件运动;4测量装置：电流、速度、位置等检测反馈装置;5机床本体：包括主运动部件、进给运动部件、执行部件和基础部件,最终实现刀具和工件的相对运动;五、计算题:1.由于待插补直线的起点坐标为O0,0,终点坐标为A5,6,采用总步数终点判别方法,总步数N =5+6=11;从坐标原点开始插补,故此时偏差00=F ,加工过程的运算节拍如下表所示：序号工作节拍第1拍：偏差判别第2拍：坐标进给第3拍：新偏差计算第4拍：终点判别1 00=F +X 66001-=-=-=e y F F 10111=-=N2 01<F +Y 15612-=+-=+=e x F F 9110=-=N3 02<F +Y 45123=+-=+=e x F F 819=-=N4 03>F +X 26434-=-=-=e y F F 718=-=N5 04<F +Y 35245=+-=+=e x F F 617=-=N6 05>F +X 36356-=-=-=e y F F 516=-=N7 06<F +Y 25367=+-=+=e x F F 415=-=N8 07>F +X 46278-=-=-=e y F F 314=-=N9 08<F +Y 15489=+-=+=e x F F 213=-=N 10 09>F +X 561910-=-=-=e y F F 112=-=N 11 010<F+Y0551011=+-=+=e y F F011=-=N插补轨迹如下图所示：2.总步数为4＋3＝7步 J VX Xe J RX X 溢出 J VY Ye J RY Y 溢出终点计数器 100 000 011 000 000 100 100 011 011 001 1000001011110010100 100 011 001 1 011 100 000 1 011 100 100 100 100 011 111 101 100 000 1 011 010 1 110 100 100 011 101 111 100 00010110001000插补轨迹图：3.步进电机每转400步,即步距角为：9.0400360==α（1）系统的脉冲当量为：)(025.01013609.0360mm t i =••=••=αδ （2）设工作台最高进给速度V 时步进电机的转速为n 转每分钟,对应的进给脉冲频率为f. 则:ti n V ••=60360nf =•α 由以上两式得：)(160010104.29.0663HZ t i V f =⨯•=••=α 六、插补题:如图,第二象限逆圆弧,起点为Ax 0,y 0,终点为Bx e ,y e ,圆心再原点,半径为R,进给方向为－x 或－y 方向;取偏差函数 222R y x F -+= 瞬时加工点Px i ,y j 对应的偏差函数值为 222,R y x F j i j i -+=ABXYO1当F i,j >0时,222R y x j i >+,点Px i ,y j 在圆弧以外,应向－y 方向进给一步;则新的加工点为x i ,y j+1,其中:11-=+j j y y新偏差为12)1(22222222121,+--+=--+=-+=++j j i j i j i j i y R y x R y x R y x F即偏差函数递推公式为 12,1,+-=+j j i j i y F F 2当F i,j <0时,222R y x j i <+,点Px i ,y j 在圆弧以内,应向－x 方向进给一步;则新的加工点为x i+1,y j ,其中:11-=+i i x x新偏差为 12)1(22222221,1+--+=+-=+=++i j i j i j i j i x R y x y x y x F即偏差函数递推公式为 12,1,+-=+i j i j i x F F3当F i,j =0时如起点,j y 2F i,j >0时; 插补程序流程图：七、编程题：1．N01 G92 X120 Z90 N02 S300 M03N03 G90 G00 X30 Z-2 _AN04 G01 Z-15 F20 _BN05 G03 X60 Z-41 R30 -CN06 G01 Z-56 -DN07 X80 Z-86 -EN08 Z-101 -FN09 G02 X114 Z-131 R35 -GN10 G00 X120 Z90 M022.N01 G92 X0 Y0 Z0N02 S300 M03 M07N03 G99 G81 X30 Y-60 Z-43 R-27 F20 -1孔N04 G98 Y-80 2孔N05 G99 G81 X50 Y-60 Z-43 R-27 F20 3孔N06 G98 Y-60 4孔N07 G99 G81 X70 Y-60 Z-43 R-27 F20 5孔N08 G98 Y-80 6孔N09 G99 G81 X90 Y-60 Z-43 R-27 F20 7孔N10 G98 Y-60 8孔N11 G99 G81 X110 Y-60 Z-43 R-27 F20 9孔N12 G98 Y-80 10孔N13 G00 X0 Y0 Z0 M05 M09N14 M023.设工件坐标系原点位于工件上表面的R50圆心处;选择刀具半径小于或等于8mmN01 G92 X-150 Y-200 Z200N02 G00 Z-5 S300 M03N03 G01 G41 X-50 Y-100 D01 F150N04 Y0N05 G02 X50 R50N06 G01 Y-100N07 G01 X30N08 G01 Y-83N09 G03 X22 Y-75 R8N10 G01 X-22N11 G03 X-30 Y-83 R8N12 G01 Y-100N13 G01 X-50N14 G00 G40 X-150 Y-200 M05N15 G00 Z200 M02简答题每题6分,共18分1．何谓二轴半坐标数控机床2．试论述数控机床的进给伺服系统是由哪几部分组成,它们分别的作用如何伺服系统常用的驱动元件是什么3．简述数控车床采用钢板焊接床身的原因;一．计算题10分若加工第一象限直线OE,起点为O0,0,终点为E7,4,设累加器为3位,试按DDA法进行插补计算,并绘出插补轨迹图;四．论述题每题9分,共36分1．试推导下图内的脉冲当量δ与步距角α的关系式,假设已知各齿轮齿数和丝杠的导程;由于脉冲当量是规定的,步进电机一经选定后,其步距角也是一定的,试回答如何满足脉冲当量与步距角中间的关系2．试分别论述开环控制系统、半闭环控制系统和闭环控制系统的实现方式和特点;3．谈谈你对现代数控机床发展趋势的看法和学习体会;二．简答题每题6分,共18分1．二轴半坐标数控机床在结构上有三个坐标,可同时控制两个坐标,而第三个坐标作等间距运动;主要用于三轴以上控制的机床,其中两个轴互为联动,而另一个轴作周期进给,如在数控铣床上用球头铣刀采用行切法加工三维空间曲面;2．由伺服驱动电路、伺服驱动装置、机械传动机构及执行部件四部分组成;它的作用是：接收数控系统发出的进给速度和位移指令信号,由伺服驱动电路作转换和放大后,经伺服驱动装置直流、交流伺服电机,功率步进电机,电液脉冲马达等和机械传动机构,驱动机床的工作台、主轴头架等执行部件实现工作进给和快速运动;伺服系统常用的驱动元件是步进电机、直流伺服电机和交流伺服电机;3．采用钢板焊接床身结构可采用最有利于提高刚度的筋板布置形式,能充分发挥壁板和筋板的承裁及抵抗变形的作用；焊接结构还无需铸造结构所需的出砂口,有可能将基础件做成完全封闭的箱形结构；钢板的弹性模量E比铸铁的弹性模量E大几乎相差一倍;因此,在结构相同时,E值大的材料刚度则高;三．计算题10分1．解：将X e＝7及Y e＝4化成二进制数X e＝111B及Y e＝100B存放在Jvx及Jvy 中,选寄存器容量为三位,则累加次数m＝23＝8;插补运算过程如下表所示,插补轨迹见图3-24所示;计算正确6分,绘图4分四．论述题每题9分,共36分1．解脉冲当量δ与步距角α的关系式为： 6分可通过配算齿轮降速比来满足它们中间的关系 3分2．按摩尔条纹特点,可在摩尔条纹移动方向上开设四个窗口P 1、P 2、P 4和P 4,切使得它们两两相距1/4摩尔条纹宽度,可以从四个观察窗口得到如下结论：1）机床移动部件的位移检测：标尺光栅装在机床移动部件工作台上,赶上读数头装在床身上,当标尺光栅移动一个栅距时,摩尔条纹也移动一个摩尔条纹宽度;即透过任一窗口的光强度变化一个周期;所以可观察窗口透过的光强变化的周期数来确定标尺光栅移动了几个栅距,从而测得机床工作台的位移;3分2）确定移动部件的方向：从P 1、P 2、P 4和P 4四个窗口可得到在相位上依次超前或滞后1/4周期的近似余弦函数的光强度变化过程;当标尺光栅沿一个方向移动时,可得到四个光强信号,P 1滞后P 2π/2,P 2滞后P 3π/2, P 3滞后P 4π/2,则摩尔条纹反向移动时四个光强变化为P 1超前P 2π/2,P 2超前P 3π/2, P 3超前P 4π/2,我们就可断定标尺光标沿反向移动;即按四个观察窗口得到光强度变化的相互超前或滞后关系来确定机床移动部件的移动方向;3分3）确定移动的速度：根据摩尔条纹的特点,标尺光栅的移动位移与摩尔条纹位移成正比,因此标尺光栅的移动速度与摩尔条纹的移动速度一致,也与观察窗口的光强度变化频率向对应;根据透过观察窗口的光强度变化的频率来确定标尺光栅的移动速度,即得到机床移动部件的移动速度;3分3．开环控制方式通常是以步进电机或电液伺服马达为驱动元件,输入的数据经过数控系统的运算分配指令脉冲,每一个脉冲送给环形分配器驱动步进电机或电液伺服马达,使其转动一个角度带动传动机构,从而使被控制对象移动;这种方式对实际传动机构的动作完成与否不进行检查,驱动控制指令发出后不反馈会数控系统,这种控制方式容易掌握,调试方便,维修简单,但精度不高;3分在数控设备的运动部件上装有测量元件,将运动部件的位置、速度信息及时反馈给伺服系统,伺服系统将指令位置,速度信息与实际信息进行比较并及时发出补偿控制指令,如果测量元件装在机械传动链末端部件上,如机床工作台上,则该系统为全闭环系统,或闭环系统,这种控制方式精度高,速度快,但维修和调试较困难;3分如果测量元件装在机械传动链的中间部件上,如滚珠丝杠上,则该系统为半闭环系统,这种控制方式的精度比闭环的低;3分4．δα=⨯⨯⨯04321360s z z z z运行高速化；1分加工高精化；1分功能复合化；1分控制智能化；1分体系开放化；1分驱动并联化；1分交互网络化自己谈学习体会3分。

数控技术考试题及参考答案

一、填空题：1.数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。

2.所谓“插补”就是指在一条已知起点和终点的曲线上进行数据点的密化（或数据密化）的过程。

3.对刀操作就是确定工件坐标系和机床坐标系之间关系的操作。

4.直流伺服电动机的控制特性是指其速度随电压变化的特性，而其机械特性是指其速度随负载转矩变化的特性。

5.刀具在机床上的位置是由刀位点的位置来表示的。

规定，数控机床坐标轴和方向是基于工件固定，刀具移动。

7.数控机床上采用的导轨主要有静压导轨、滚动导轨、塑料导轨三种形式。

7.用逐点比较法插补直线OA ，其起点坐标为O （0，0），终点坐标A （5，8），若采用插补的总步数作为终点减法计数器J E 的初始值，即J E ＝ 13 。

在插补过程中，每进给一步，计数器J E 减1,当J E ＝ 0时，到达终点，停止插补。

8.数控机床一般由控制介质、数控装置、伺服系统、测量装置和机械本体五个部分组成。

系统软件必须完成管理和控制两大任务。

10.步进电机的“失步”现象有两种表现形式，即丢步和越步14.在CNC 软件中资源分时共享要解决的问题是各任务何时占用CPU 以及占用时间的长短，解决的办法是循环轮流和中断优先相结合。

11.数控机床伺服驱动系统是指以机床移动部件的位置和速度作为控制量的自动控制系统，又称为拖动系统。

12.若三相步进电机（三相绕组分别为A 、B 、C ），请写出三相六拍工作方式的通电顺序：A －AB －B －BC －C －CA －A （或者A －AC －C －CB －B －BA －A ）13.对于第四象限逆圆弧来说，当F≥0时其进给方向为 +y ，偏差计算公式为 F=F-2y+1 14.数控机床的脉冲当量是指每个脉冲信号使数控机床移动部件产生的位移量。

15.数控技术是指用数字化信号（或数字化代码）对机床运动及其加工过程进行自动控制的一种方法。

数控技术练习题(有答案)

数控技术练习题一、填空题1.数控加工中心是具有自动刀具交换装置并能进行多种工序加工的数控机床。

2.NC机床是用数控技术实现加工控制的机床，或者说装备了数控系统的机床,是一种柔性的、高效能的自动化机床。

3、数控机床一般是由数控装置、伺服系统、机床本体和检测反馈装置组成，其中数控装置是数控机床的核心，伺服系统是数控系统的执行部分。

4.数控机床是由程序载体、数控装置、伺服驱动装置、机床本体和其它辅助装置共同组成的。

3. 数控装置是数控机床的核心，主要由输入、处理、和输出三个基本部分构成。

4.驱动装置由主轴驱动单元、进给驱动单元和主轴伺服电动机、进给伺服电动机组成。

5、数控系统的插补精度是以脉冲当量的数值来衡量的。

6.柔性制造系统是制造模块的主体，主要包括：零件的数控加工、生产调度、刀具管理、质量检测和控制、装配、物料储运等。

7.切削用量主要包括以下数据：主轴转速、进给速度、背吃刀量等。

8.程序送入数控机床后，还需要经过试运行和试加工两步检验后，才能进行正式加工。

9.一个完整的程序由程序号、程序的内容和程序结束三部分组成。

10.对于数控机床的进给指令F100表示进给速度为 100mm/min 对于回转轴的进给指令F12表示每分钟进给速度为 12011.对于刀具功能字T指令，T0102中的 01 表示刀号、02表示刀补号。

12.在数控机床上加工零件时，刀具相对于工件运动的起点称之为起刀点、对刀点或程序起点。

13. 数控机床加工过程中需要换刀时，刀架转位换刀时的位置称之为：换刀点。

14. 在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

15. 在圆弧插补指令中， G02 为顺时针圆弧插补指令， G03 为逆时针圆弧插补指令。

16.主轴控制指令中 M03 指令为控制主轴顺时针方向转动的指令、 M04 指令为控制主轴逆时针方向转动的指令、M05 指令为控制主轴停止转动的指令。

17.自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以数控语言为基础的自动编程方法和以计算机绘图为基础的自动编程方法。

数控技术应用试题及答案

数控技术应用试题及答案一．是非题（一）职业道德1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

3（√）车间生产作业的主要管理内容是统计、考核和分析。

4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1（×）当数控加工程序编制完成后即可进行正式加工。

2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。

3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。

4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

6（×）用数显技术改造后的机床就是数控机床。

7（√）G代码可以分为模态G代码和非模态G代码。

8（×）G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180o时半径取负值。

10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

16（×）数控机床适用于单品种，大批量的生产。

17（×）一个主程序中只能有一个子程序。

数控技术试题及答案

一、填空题(每空2分，共30分)1.数控机床的基本组成包括___________、____________、___________、__________、加工程序及机床本体。

系统中常用的插补方法中，脉冲插补法适用于以_________电机作为驱动元件的数据系统；数字增量插补法(数据采样插补法)一般用于_________和_________电机作为驱动元件的数控系统。

3.直流主轴电动机的控制系统可分为两部分：_________控制部分和_________控制部分。

4.进给伺服系统若仅采用比例型位置控制，跟随误差是_________完全消除的。

5.目前应用的插补算法分为两类,一类为__________,另一类为__________.代表__________________，FMS代表__________________，CIMS代表__________________。

一、填空题(每空2分，共30分)1.输入装置数控系统伺服测量反馈系统辅助控制装置 (顺序不分先后)2.步进直流伺服交流伺服 (后两空顺序不分先后)3.电枢电压励磁电流 (顺序不分先后)4.不能5.脉冲增量插补数据采样插补 (顺序不分先后)6.柔性制造单元柔性制造系统计算机集成制造系统 (顺序不分先后)二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共24分)1.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（ B ）的原则编写程序。

A.刀具固定不动，工件移动B. 工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D. 由机床说明书说明2.( A )是无法用准备功能字G来规定或指定的。

A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是( C )轴轴轴 D.回转运动的轴4.根据加工零件图样选定的编制零件程序的原点是（ B ）A 机床原点 B编程原点 C加工原点 D刀具原点5.下列刀具中，（ C ）的刀位点是刀头底面的中心。

数控技术考试试题（卷）[附答案解析]

数控技术考试试题（卷）[附答案解析]⼀、填空题（每空1分，共22分）1、按控制运动的⽅式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，⽽顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较⼩时，为实现程序的连续执⾏与加⼯，常采⽤（5）DNC 或（6）通信输⼊程序输⼊⽅式。

4、数控加⼯时对⼑点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加⼯过程中便于检查、（8）引起的加⼯误差⼩。

5、在MC加⼯时，常⽤的⾼性能⼑具材料有硬质合⾦⼑具（涂层）、（9）⽴⽅氮化硼⼑具和（10）⾦刚⽯⼑具等。

6、与数控电⽕花成形加⼯相⽐较，数控电⽕花线切割加⼯改善的主要两个⽅⾯为（11）不⽤成形电极和（12）加⼯效率⾼（⽐电⽕花成形机床操作更⽅便。

7、衡量数控机床可靠性的指标有（13）MTBF 和（14）A。

8、数控机床的维修包含（15）⽇常性维护与保养和（16）故障维修两⽅⾯内容。

9、数控机床的安装调试⼯作有（17）准备⼯作、（18配合⼯作和（19）组织⼯作等。

10、数控程序的代码标准常⽤的有（20）ISO 和（21）EIA 两种，其中应⽤⼴泛的为（22）ISO 代码标准。

⼆、选择题：下列各题的选项中有⼀个或多个是正确的，请将其代号填⼊括号中。

（每题2分，共16分）1、在数控加⼯⼯序卡中，应包括（）等内容。

A．编程原点与对⼑点B．编程简要说明C．⼯艺过程安排D．数控切削⽤量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加⼑具引⼊距离B．不需要⼑具引⼊/引出距离C．增加螺纹长度D．增加⼑具引出距离3、当⽤于数控机床的调试及对⼑时，其⼯作⽅式为（）。

A．单段B．⼿动C．步进D．⼿动攻丝4、对于⾼度较⼤且加⼯表⾯较多的箱体类零件，⼀般选⽤（）。

A．⽴式MC B．卧式MC C．普通数控铣床5、对于中⼤型加⼯中⼼，其换⼑⽅式⼀般采⽤（）。

数控技术试题库(含答案)

数控技术试题库（含答案）数控技术试题库（答案）问题类型：一、填空:180题;二、判断:300题;三、单项选择:250题;四、多项选择:100题;五、简述、问答:100题;六、编程:50题.一、填空：1801.数控机床综合应用了、、等技术成果。

【电子计算机、自动控制、伺服驱动、精密检测和新型机械结构】2、nc机床的含义是数控机床，cnc机床的含义是_______，_______的含义是柔性制造系统，_______的含义是计算机集成制造系统。

[计算机数字控制机床、fms、cims]3.计算机数字控制系统的硬件组成。

[计算机、外部设备、输入/输出通道、操作面板]4、数控机床自动编程有两种：软件编程和软件编程。

[apt、cam]5、旋转变压器是一种角度测量元件，它是一种。

[小型交流电机]6.用作位置检测装置的半闭环进给系统一方面用作实际位移反馈信号，另一方面用作速度测量信号。

[解析程序]7、数控机床的主运动的变速系统的参数有、。

[动力参数、运动参数]8、在数控编程时，是按照______来进行编程，而不需按照刀具的在机床中的具体位置。

[工件原点]9.在圆弧插补过程中，与时钟方向一致的圆弧通常被称为__;，相反，它被称为__。

[顺时针和逆时针]10。

为了防止机床的强电流系统干扰和其他类型的外部干扰通过控制仪表中的I/O控制回路进入计算机算机中，经常采用_______的输入和输出电路。

[光电隔离]11.通过预紧，可以消除滚珠丝杠螺母副的轴向间隙，提高轴向刚度。

通常，预紧力应为最大轴向力负载的_______。

[2倍]12.滚珠丝杠在静态或低速工作时，滚珠丝杠副的失效形式主要为。

[点蚀]13、数控车床自动换刀装置的刀架动作是刀架抬起、______、_______、______。

[刀架换位、刀架定位、夹紧刀架]14、实现刀具半径左补偿的指令格式是。

[g00（g01）g41位置指令d01]15、循环指令g81用于加工，g82用于加工。

数控加工技术试卷及详细答案(十套)

试卷[1]一、填空题（每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、和。

2、一般数控加工程序由程序号、、坐标值、、主轴速度、刀具、等功能字组成。

3、立铣刀主要用于的加工，而球头铣刀则主要用于加工。

4、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

5、改变刀具半径补偿值的可以实现同一轮廓的粗、精加工，改变刀具半径补偿值的可以实现同一轮廓的凸模和凹模的加工。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响数控电火花成形加工精度的主要因素是、、。

8、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

9、确定数控电火花线切割加工中电极丝相对基准面、基准线或基准孔的坐标位置的方法有：目测法、、电阻法、。

10、脉冲当量是指。

数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的。

11、数控机床选用内容包括、、。

12、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

13、常见的程序段格式有和两类。

14、数控电火花线切割机床U、V移动工作台，是具有加工功能的电火花线切割机床的一个组成部分。

二、判断题（每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

（）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（）3、数控螺纹加工，在考虑走刀路线时，要求设定一定的引入和引出距离。

（）4、电火花成形加工在精加工时一般选择煤油加机油作为工作液。

（）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

（）6、基准脉冲插补法适用于闭环数控系统。

（）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

（）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。
