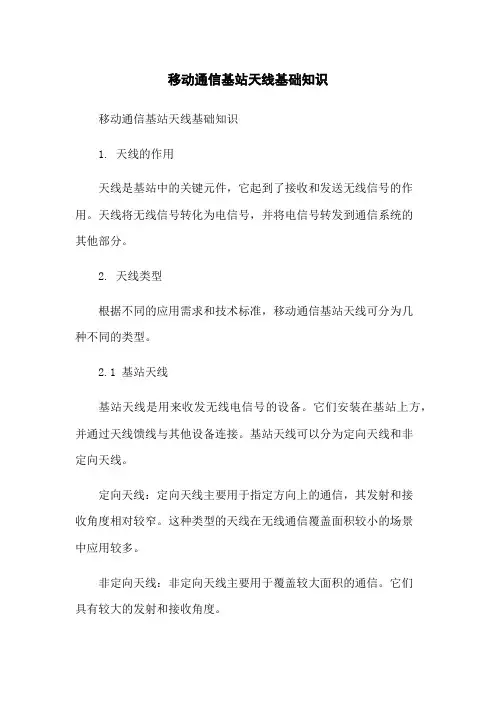

移动通信基站天线基础知识移动通信基站天线基础知识1. 天线的作用天线是基站中的关键元件，它起到了接收和发送无线信号的作用。
天线将无线信号转化为电信号，并将电信号转发到通信系统的其他部分。
2. 天线类型根据不同的应用需求和技术标准，移动通信基站天线可分为几种不同的类型。
2.1 基站天线基站天线是用来收发无线电信号的设备。
它们安装在基站上方，并通过天线馈线与其他设备连接。
基站天线可以分为定向天线和非定向天线。
定向天线：定向天线主要用于指定方向上的通信，其发射和接收角度相对较窄。
这种类型的天线在无线通信覆盖面积较小的场景中应用较多。
非定向天线：非定向天线主要用于覆盖较大面积的通信。
它们具有较大的发射和接收角度。
2.2 室内天线室内天线主要用于室内无线覆盖。
与基站天线不同，室内天线更小、更灵活，并且安装在建筑物内部。
它们可以提供室内覆盖，从而增强无线信号的传输质量。
2.3 手持设备天线手持设备天线是安装在移动设备上的一种小型天线。
它们通常用于方式、平板电脑等移动设备中。
手持设备天线能够接收和发送信号，使移动设备能够进行无线通信。
3. 天线参数在选择和使用天线时，需要考虑一些重要的参数。
3.1 增益增益是衡量天线性能的一个重要指标。
增益越高，天线能够发送和接收的信号强度就越大。
3.2 方向图方向图显示了天线在不同方向上的辐射模式。
通过分析方向图，可以了解天线在不同方向上的信号强度和覆盖范围。
3.3 频率范围天线的频率范围是指天线能够支持的频率范围。
不同的通信系统工作在不同的频段，天线需要根据通信系统的频段选择。
3.4 驻波比驻波比是衡量天线匹配性能的指标。
较低的驻波比意味着天线能够更有效地将信号发送到传输线上。
4. 天线安装与调试天线的正确安装和调试对于保证通信系统的正常工作至关重要。
在安装和调试天线时，需要考虑以下几个方面：天线的安装高度和方向应该合适，以实现最佳的通信性能。
天线应与其他设备正确连接，并进行必要的线缆调试。
