DNV变频器简易使用指导手册
变频器操作指导书
变频器操作指导书➢变频控制箱使用ABB 30kW 变频器；操作人员需进行培训合格后方可操作。
➢本操作指导书仅作为振动测试常规操作指导说明，如需使用变频器其他功能，请查看ACS510-01变频器用户手册。
一、变频器控制箱说明外部图内部图电源灯（POWER SUPPLY）——接通外部电源时点亮风机运行指示灯（FAN RUNNING）故障灯（FAN FAULT）——电机或变频器故障、变频器设置错误时报警正转/反转（SELECTOR FORWARD /REVERSION）——电机或风机旋转方向选择运行（START BUTTON）——启动测试电机停止（STOP BUTTON）——按停测试电机调速旋钮（FREQUENCY ADJUST）——调节输出频率总开关（MAIN SWITCH）——变频器电源开关急停按钮（EMERGENCY STOP）——紧急停机二、配套电缆1、4*4电缆——5米：允许长期负载电流为25~32A，电机7.5kW或以下；2、6*4电缆——5米：允许长期负载电流为32~40A，电机15kW或以下；3、16*4电缆——5米：安全载流量为80A，电机30kW或以下。
三、操作说明四、控制盘设置说明1、变频器自带控制盘START –启动变频器。
STOP –停止变频器。
Up –向上翻动菜单或列表；如果参数被选择，增加参数值。
Down –向下翻动菜单或列表；如果参数被选择，减少参数值。
LOC/REM –本地控制（LOC）及远程控制（REM）切换。
DIR –改变变频器的旋转方向。
EXIT/RESET –退出菜单；不存储所改变值。
MENU/ENTER –进入菜单；存储新设定值。
2、控制盘操作——设置最大输出频率●通电开启变频器后，确认变频器处于远程控制模式（左上角显示REM），如不是REM，可按LOC/REM键转换。
●使用参数模式设置变频器最大输出频率：a)按下MENU/ENTER键，进入可选模式菜单b)使用上/下箭头键进入“PAr”（参数模式）c)按下MENU/ENTER键，进入参数组选择菜单d)使用上/下箭头键进入所要的参数组，“20”e)按下MENU/ENTER键，使用上/下箭头键选择所需的代码，“2008”f)按MENU/ENTER键并保持2秒钟，至参数值下出现SET 字样。
英威腾变频器说明书
英威腾变频器说明书英威腾变频器说明书1. 引言英威腾变频器是一种高效稳定的电气控制设备，能够将输入的电源频率转变成可调节的输出频率，从而实现对电机的精确控制。
本说明书将介绍英威腾变频器的主要特性、使用方法以及注意事项，以帮助用户正确地安装和操作这一设备。
2. 产品概述英威腾变频器是一种先进的电气控制装置，可广泛用于各种电动机控制场合。
该变频器采用了高性能的控制芯片和先进的PWM调制技术，能够有效地实现对电机的精确调速控制。
主要特性如下：- 宽电压输入范围：支持220V和380V两种输入电压，适应不同的电源环境。
- 高效率运行：变频器采用先进的控制算法和电路设计，能够最大限度地提高能源利用率。
- 多种控制模式：支持自动、手动、外部信号和PLC等多种控制方式，满足不同场景的控制需求。
- 易于安装和调试：采用模块化设计，结构紧凑，安装简便；配有详细的调试指南，操作简单明了。
3. 使用方法3.1 安装在安装英威腾变频器之前，请确保已经断开输入电源，并根据以下步骤进行安装：1. 将变频器固定在合适的位置，确保良好的通风环境和防尘措施。
2. 将输入和输出端子正确连接，确保连接稳固可靠。
3. 检查电路连接是否正确，避免短路和接反的情况发生。
4. 安装好所有的连接电缆后，再次检查每个接线端子是否拧紧。
3.2 调试在接通输入电源之前，请按照以下步骤进行调试：1. 检查输入电源是否符合变频器的额定电压和频率要求。
2. 按照说明书上的连接图，将输入电源正确接入变频器。
3. 检查输出端是否与电机连接正确，并确保电机的参数符合变频器的额定参数。
4. 打开输入电源，观察变频器的显示屏是否正常显示。
5. 按照调试指南进行参数设置，确保变频器的参数与实际需求相匹配。
6. 启动电机，并观察电机的运行情况，如有异常应及时停机检查。
4. 注意事项为了确保英威腾变频器的正常运行和使用寿命，使用过程中需要注意以下事项：1. 请勿超过变频器的额定工作电流和功率范围，否则可能会损坏设备。
变频器使用方法，设定功能参数的方法，实物讲解
变频器使用方法，设定功能参数的方法，实物讲解1.基本参数的设置1)按“MENU”键，控制盘显示屏出现“-99-”字样。
2)按“ENTER”键，控制盘显示屏出现“-9902-”字样。
再按“ENTER”键，显示屏显示SET、LWD闪烁，同时显示控制参数控9902的数值，反复按“UP／DOWN”键(上／下)，找到需要的控制参数的数值，同时显示屏SET闪烁。
再按“ENTER”键，参数设置完毕。
再按两次“MENU”键，控制盘显示输出电压的频率。
3)在控制盘出现参数“9902”后，反复按“UP／DOWN”键，从控制参数集找到需要设置的参数，(参数从0102~9908，每个参数表示的意义参看用户手册)按照前面介绍的方法设置每个参数数值。
2.完整参数的设置完整参数提供变频器特殊功能的参数，用以实现变频器特殊控制要求。
设置的方法如下：1)按控制盘“MENU”键，控制盘显示屏出现“-99-”字样。
2)反复按“UP”或“DOWN”键，直到显示屏出现“-LG-”字样。
3)按住“ENTER”键，直到显示屏出现“=LC=”字样。
4)按“DOWN”’键，显示屏出现“=99=”字样。
5)按“UP”或“DONW”键，找出需要设置的参数3.变频器参数设置1)参数9902表示选择控制参数，该参数设定ACSl40应用不同的控制参数。
选择不同的控制参数，变频器控制端子具有不同的作用。
参数9902数值从0~7。
标准型选择9902的值为12)参数9905设定ACSl40输出到电动机的最大电压值。
当变频器的输出频率等于参数9907设定的额定频率时，输出电压同时达到额定电压值。
ACSl40输出到电动机的电压无法大于电源电压。
3)参数9906设定ACSl40输出给电动机的电流，其值为使用的电动机铭牌上的额定电流值。
4)参数9907调整变频器输出电压的频率为电动机铭牌所标示的频率，此频率值应和参数1105和2008调整的频率值相等。
5)参数1003表示方向控制参数，选1电动机正转，选2电动机反转，选3电动机正向转动或反向转动。
英威腾用户手册

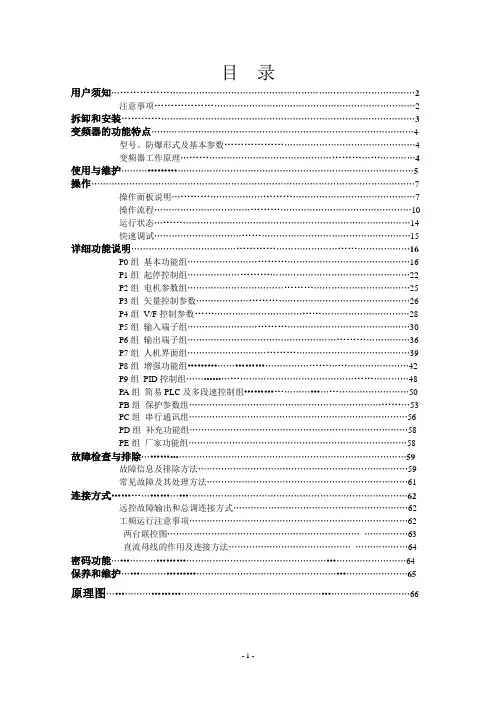

目录用户须知 (2)注意事项 (2)拆卸和安装 (3)变频器的功能特点 (4)型号、防爆形式及基本参数 (4)变频器工作原理 (4)使用与维护 (5)操作 (7)操作面板说明 (7)操作流程 (10)运行状态 (14)快速调试 (15)详细功能说明 (16)P0组基本功能组 (16)P1组起停控制组 (22)P2组电机参数组 (25)P3组矢量控制参数 (26)P4组V/F控制参数 (28)P5组输入端子组 (30)P6组输出端子组 (36)P7组人机界面组 (39)P8组增强功能组 (42)P9组PID控制组 (48)PA组简易PLC及多段速控制组 (50)PB组保护参数组 (53)PC组串行通讯组 (56)PD组补充功能组 (58)PE组厂家功能组 (58)故障检查与排除 (59)故障信息及排除方法 (59)常见故障及其处理方法 (61)连接方式 (62)远控故障输出和总调连接方式 (62)工频运行注意事项 (62)两台联控图 (63)直流母线的作用及连接方法 (64)密码功能 (64)保养和维护 (65)原理图 (66)用户须知1.该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。
2.该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于1.0米。
3.长期不用时，应存放清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。
注意事项1.变频调速装置其隔爆外壳及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。
2.设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电后十分钟开盖”。
（注：本安型参数程序控制器和本安型速度按钮控制腔盖不受此限制）3.外壳应接地良好。
4.装置电源A、B、C停电以后10分钟内禁止对变频器隔爆主腔内的任何电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施进内作业。
英威腾变频器说明书
英威腾变频器怎么调试！英威腾变频器参数重新设定-奕灿网一、英威腾变频器参数重新设定断开启动端子，恢复出厂设置之后，重新设置参数即可。
二、英威腾变频器调什么可以看到转速以英威腾CHF系列变频器为例，在变频器运行状态中，循环按压操作面板上面的S HIFT按键，当变频器面板数码显示屏幕右边的三个红灯第一个和第二个亮的时候，此时屏幕显示的就是变频器通过计算得出的电动机的实际转速。
三、英威腾变频器设置求助可以这么切换，控制15千瓦的罗茨风机，用S曲线，加速时间设置为10S左右都可以，停车方式用自由停车就好，减速时间不用设置。
四、英威腾变频器初始化调哪一个CHF100系列的是P0.13=1，变频器将所有参数恢复缺省值。
不能保证所有的系列都一样啊，最好是自己找一下使用手册，看一下。
五、英威腾CHF100A变频器，如何设置高中低3段频率，分别为50、40、30Hz，设置哪几个参数？P0.07-5P5.02-16 P5.03-17 P5.04-18PA.06-60 PA.10-80 PA.18-100六、英威特变频器如何调速英威腾变频器啊，最简单的办法就是按上面的上下键，出厂设置就是的，如果不管用的话，请查看参数P0.06(频率给定方式)，改成0就能够了。
七、变频器怎么调试1.首先通过漏电保护开关将变频器的电源输入端子连接到电源，然后将变频器的接地端子接地。
2.确认变频器名牌标签的电压频率等级是否与电网一致，无误后开始送电。
3.当主接触器接合且风扇运转时，使用万用表ac测试输入电源电压是否在标准规格范围内。
4.设置变频器工作频率为50hz，测试变频器U、V、W相输出电压平衡，断电完全不显示后连接电机线。
参考文档下载：《英威腾变频器怎么调试.pdf》下载：《英威腾变频器怎么调试.doc》更多关于《英威腾变频器怎么调试》的文档...声明：本文来自网络，不代表【奕灿网】立场，转载请注明出处。
变频器操作说明讲解
数字操作器的操作部分
键名功能LOCA源自/RRMO 根据参数o2-01的设定可以设
TE
定该键的有效/无效。
(运行操作选择) 有效时，按此键切换用数字
操作器运行还是用控制回路
端子控制运行。
MENU （菜单）
按此键在五种模式之间进行 切换。
ESC （退回）
按此键，返回到前一个状态。
JOG （点动）
在操作器运行场合的点动运行 键。
FWD/REV 在操作器运行场合，切换旋转 （正转/反转） 方向。
SHIFT/RESET 参数设置时的数位选择键。
模式的切换
按MENU键选择操作模式，例如进入 到QUICK程序模式时，对应的LED指 示灯开始闪烁，继续按MENU键则进 入下一个ADV程序模式，如此循环。 如果确定要进入某一种模式，则在该 模式的指示灯闪烁时按一次↙键，则 指示灯保持点亮状态而不再闪烁。此 时可以进一步修改具体的参数。
参数设定操作实例：
要将参数c1-02(减速时间)从10秒变更 到5秒的设定顺序。 1：接通电源，数字操作器显示“F
0.0”。 2：按下MENU键，选择驱动模式，
此时DRIVE的指示灯闪烁。 3：按下MENU键，选择QUICK程
序模式，此时QUICK的指示灯闪 烁。
4：按下MENU键，选择ADVANCED 程序模式。此时ADV的指示灯闪烁， 数字操作器显示“A1-00”。
STOP （停止键）
用操作器运行时，按此键变 频器停止运行。
用控制回路端子运行的场合， 根据参数o2-02的设定可以设 定该参数有效/无效。
变频器使用手册
中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。
用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。
本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。
目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。
该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。
该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。
输出纹波及电源侧谐波分量小，智能化程序高等特点。
属真正的高——高方案。
技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。
2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。
3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。
4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。
变频器简单调试手册
第六次故障类型
F0.10
加速时间1
0.1～6000S 22KW及以上出厂设定6.0S 30KW及以上出厂设定20.0S
F0.11
减速时间1
F0.15
负载类型选择
0：通用型1：平稳型（如风机，水泵）
d-26
第一次故障类型
故障代码和类型见表
d-27
第二次故类型
d-28
第三次故障类型
d-29
第四次故障类型
d-30
第五次故障类型
一．基本参数设定
变频器
功能码
功能名称
数据码及含义
四方E380
F0.1
频率输入通道/方式选择
0：频率数字设定1：UP/DW端子递增、递减控制2：RS485接口3：面板电位器4：外部电压VC1 5：外部电压VC2 6：外部电流CC 7：外部脉冲8：组合设定9:外部端子选择
F0.4
运行命令通道选择
个位：0：键盘控制1：外部端子2：通讯控制十位：0：仅对面板控制有效1：所有控制方式有效。百位千位保留。
变频器
功能码
功能名称
数据码及含义
森兰
SB200
F0－01
普通运行给定通道
0：F0-00数字给定1：通讯给定
2：UP/DOWN调节3：AI1 4：AI2 5：AI3 6：PFI 7：面板电位器
……
F0-02
运行命令通道选择
0：操作面板1：端子2：通讯控制
F1－00
加速时间1
0.10～3600.0S 22KW及以上出厂设定6.0S 30KW及以上出厂设定20.0S
F1－01
减速时间1
F1－02
加速时间2
F1－03
变频器的简易操作
变频器的简易操作
1.参数的复制
变频器向操作器复制
由变频器的通电画面
通电画面
按三下键进入高级参数设定模式如下图
按下键进入参数菜单如下图
按上下键直到找到参数号为O3 – 01的选项,按键进入设定,按
上下键设定O3 –01等于1(变频器向操作器复制),按进行复
制,复制完成后,按下键,进入驱动模式画面如下图
按下键进入通电的起始画面. 变频器向操作器复制操作完成,
即可拔下操作器.
操作器向变频器复制,重复上述步骤,将参数号为O3 – 01设定为2即可.
2.变频器的自学习
由变频器的通电画面
通电画面
按五下键进入自学习设定模式如下图
按下键进入参数菜单如下图
参数设定完后按RUN 键，即开始自学习.
自学习完成后按键,再按键返回起始画面即可。
（注：运行电机设定完后，合上小继电器1J接通运行电机再按RUN 自学习）。
DNV510变频器简易使用指导手册
递恩电气技术DNV510系列使用指导手册第一章：变频器选型和控制电路第二章：变频器常用功能使用指导第三章：变频器常见故障及处理措施第二章：变频器常用功能使用指导Ⅱ-1：变频器矢量控制电机参数自学习步骤1.恢复变频器参数到出厂值设置：设置PP.01参数为001，按ENTER确认。
2.按照电机铭牌输入电机参数P1.01—P1.05，如图所示：电机7.5KW设置P1.01=7.5KW，P1.02=380V，P1.03=15A，P1.04=50HZ，P1.05=2900r/min选择电机自学习方式：P1.37=01异步电机静止自学习，适用于异步电机和负载不易脱开情况下，P1.37=02异步电机完全自学习，此时电机必须和负载脱开，电机空轴运行，在此，大多数情况我们选择P1.37=01.3.选择P1.37=1，按ENTER确认键，再按RUN运行键，变频器自动进行电机自学习状态，此时可听见电机吱吱的声音，当变频器自学习完成后，进入待机状态，此时用户方可对变频器进行操作，修改其他参数。
Ⅱ-2：变频器外部电位器调速，外部按钮启停控制电气控制接线图功能参数设定P0.02 运行方式选择 1P0.03 主频率设定 2Ⅱ-3：变频器多段速调速（变频器上电面板电位器可调，外部端子DI4给定一段速度30HZ，DI5给定50HZ）电气控制接线图功能参数设定P0.02 运行方式选择 1P0.03 主频率设定 6P4.03 DI4端子定义12P4.04 DI5端子定义13PC.01 一段速度给定值60%PC.02 二段速度给定值100%PC.51 0段速度给定方式 3备注:当变频器上电后,一段速开关KM1和二段速开关KM2都处在断开状态,此时按下SB1变频器运行,变频器频率由PC.51指定键盘面板旋钮调节频率(0-50HZ可调),当一段速开关KM1闭合,变频器以30HZ固定运行,当二段速开关KM2闭合,变频器以50HZ固定频率运转.Ⅱ-4：变频器PID恒压供水（外接远程压力表0-10V作为反馈,压力表量程1MPa,恒定压力0.2MPa）电气控制接线图功能参数设定P0.02 运行方式选择 1P0.03 主频率设定8P8.49 休眠唤醒频率25HZ P8.50 唤醒延时时间1S P8.51 休眠频率20HZ P8.52 休眠延时时间5S PA.00 PID给定方式0 PA.01 PID压力给定值20% PA.02 PID反馈选择0 PA.04 PID反馈量程1000 PA.05 PID比例增益40 PA.06 PID积分增益 2.5 PA.09 PID压力偏差1%备注：P8.49-P8.51应用于PID恒压供水休眠和唤醒功能。
变频器运行操作说明
变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。
需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。
加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。
需要留意的是，您必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值。
详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。
减速：按触摸屏的“减速”按钮，变频器输出频率将下降。
其步长已经设定为1Hz。
需要留意的是：必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。
停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。
此时，变频器将进入预启动状态。
停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。
需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。
篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。
系统最好采用独立接地，接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。
因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。
递恩变频器-DNV510快速使用说明-图解(一看即懂,快速使用,简单操作)
P3参数组
是V/F控制
是否是V/F
P2参数组
是矢量
结束
电机调谐时 可否旋转
不可旋转
可旋转
实施完整调谐 P1.37=2为异步电机完整调谐 P1.37=12为同步电机完整调谐
实施静止调谐 P1.37=1为异步电机静止调谐 P1.37=11为同步电机静止调谐
按RUN键后开始调谐，调谐完毕后自动停止 应用设定
空载运行 No 修改参数
Yes 带载运行 No Yes 按STOP/RESET键停机
按照电机铭牌设定P1.00-P1.05
是否带 编码器
否
是
设定P1.27、P1.28 及P1.34、P1.35
电机调谐时，如果电机可旋转，为了确 保调谐精度，请实施完整调谐
1.控制方式选择P0.01， 设为0，为无速度传感矢量控制； 设为1，为有速度传感矢量控制； 设为2，为V/F控制。 不同的控制场合所需的控制方式不同， 请参说明书P0.01的参数说明设置。 2.应用设定举例 a.外部端子控制运行命令(DI1控制) 参数设置P0.02=1，P4.00=1 b.外接电位器调速(AI1端子) 参数设置：P0.03=2 c.键盘电位器调速为出厂默认值，接 线方法参照DNV510用户手册的配线图。
开始 安装、配线、接线 确认接线正确后上电 恢复出厂值(设置PP.01=3) P0.01第一电机控制方式
P0.01=0无速度传感器 PP.01=1有速度传感器
矢量控制(SVC)
矢量控制(FVC)
P0.01=2 V/F控制
Hale Waihona Puke P1.00电机类型选择P1.00=0
P1.00=1
P1.00=2
普通异步电机 变频异步电机 永磁同步电机
英威腾变频器说明书
目录目录 (i)第1章安全注意事项 (1)1.1 安全信息定义 (1)1.2 警告标识 (1)1.3 安全指导 (1)第2章产品简介 (4)2.1 快速启动 (4)2.2 产品规格 (5)2.3 产品铭牌 (6)2.4 型号代码 (7)2.5 产品额定值 (7)2.6 结构示意图 (7)第3章安装指导 (9)3.1 机械安装 (9)3.2 标准接线 (11)3.3 配线保护 (14)第4章键盘操作流程 (15)4.1 键盘简介 (15)4.2 键盘显示 (16)4.3 键盘操作 (17)第5章功能参数一览表 (20)第6章故障 (37)6.1 故障预防 (37)6.2 故障处理 (39)第7章通讯协议 (42)7.1 Modbus 协议简介 (42)7.2 本变频器应用方式 (42)7.3 RTU命令码及通讯数据描述 (47)附录A 技术数据 (57)A.1 降额使用变频器 (57)A.2 CE (58)A.3 EMC 规范 (58)附录B 尺寸图 (60)B.1 键盘结构图 (60)B.2 变频器尺寸表 (61)附录C 外围选配件 (62)C.1 电源 (62)C.2 电缆 (62)附录D 更多信息 (63)D.1 产品和服务咨询 (63)D.2 提供INVT变频器手册的反馈意见 (63)D.3 Internet上的文件库 (63)第1章安全注意事项在进行搬运、安装、运行、维护之前，请详细阅读使用说明书，并遵循说明书中所有安全注意事项。
如果忽视，可能造成人身伤害或者设备损坏，甚至人员死亡。
因贵公司或贵公司客户未遵守使用说明书的安全注意事项而造成的伤害和设备损坏，本公司将不承担责任。
1.1 安全信息定义危险：如不遵守相关要求，就会造成严重的人身伤害，甚至死亡。
警告：如不遵守相关要求，可能造成人身伤害或者设备损坏。
注意：为了确保正确的运行而采取的步骤。
培训并合格的专业人员：是指操作本设备的工作人员必须经过专业的电气培训和安全知识培训并且考试合格，已经熟悉本设备的安装，调试，投入运行以及维护保养的步骤和要求，并能避免产生各种紧急情况。
英威腾变频器说明书
【精品】INVT英威腾变频器说明书CHE说明书(13版) 目录安全注意事项………………………………………………………………………51 概况…………………………………………………………………………………61.1 变频器的综合技术特性…………………………………………………………61.2 变频器铭牌说明…………………………………………………………………71.3 变频器系列机型…………………………………………………………………71.4 变频器各部件名称说明…………………………………………………………91.5 变频器外形尺寸………………………………………………………………102 开箱检查………………………………………………………………………133 拆卸和安装……………………………………………………………………14 安全警告………………………………………………………………………14 3.1 变频器安装运行环境……………………………………………………15 3.2 变频器安装间隔及距离…………………………………………………16 3.3 外引键盘的安装尺寸……………………………………………………17 3.4 盖板的拆卸和安装………………………………………………………184 接线……………………………………………………………………………20 安全警告………………………………………………………………………20 4.1 与外围设备的连接图……………………………………………………21 4.2 接线端子图………………………………………………………………22 4.3 标准接线图………………………………………………………………23 4.4 断路器、熔断器、电缆、接触器规格一览表…………………………24 4.5 主回路的连接……………………………………………………………25 4.5.1 主回路电源侧的连接…………………………………………… 25 4.5.2 主回路变频器侧的连接…………………………………………25 4.5.3 主回路电机侧的连接回馈单元的连接………………………………………………… 26 4.5.5 共直流母线的连接……………………………………………… 27 4.5.6 接地线的连接………………………………………………………28 4.6 控制回路的连接…………………………………………………………28 4.6.1 注意事项…………………………………………………………28 4.6.2 控制板端子说明…………………………………………………28 4.6.3 控制板跳线说明…………………………………………………29 4.7 符合 EMC 要求的安装指导……………………………………………… 29 4.7.1 EMC 一般常识……………………………………………………… 29 4.7.2 变频器的 EMC 特点…………………………………………………30 4.7.3 EMC 安装指导………………………………………………………305 操作 5.1 操作面板说明……………………………………………………………33 5.1.1 面板示意图………………………………………………………33 5.1.2 按键功能说明……………………………………………………33 5.1.3 指示灯说明………………………………………………………34 5.2 操作流程…………………………………………………………………34 5.2.1 参数设置………………………………………………………… 34 5.2.2 故障复位………………………………………………………… 35 5.2.3 参数拷贝………………………………………………………… 36 5.2.4 电机参数自学习………………………………………………… 36 5.2.5 密码设置………………………………………………………… 37 5.3 运行状态…………………………………………………………………37 5.3.1 上电初始化……………………………………………………… 37 5.3.2 待机……………………………………………………………… 37 5.3.3 电机参数自学习………………………………………………… 37 5.3.4 运行……………………………………………………………… 37 5.3.5 故障……………………………………………………………… 38 5.4 快速调试……………………………………………………………… 386 功能详细说明………………………………………………………………… 39 P0 基本功能组………………………………………………………………39 P1 起停控制组………………………………………………………………45 P2 电机参数组………………………………………………………………48 P3 矢量控制组………………………………………………………………49 P4 V/F 控制组……………………………………………………………… 50 P5 输入端子组………………………………………………………………51 P6 输出端子组………………………………………………………………55 P7 人机界面组………………………………………………………………57 P8 增强功能组………………………………………………………………60 P9 PID 控制组……………………………………………………………… 64 PA 多段速控制组……………………………………………………………67 PB 保护参数组………………………………………………………………68 PC 串行通讯组………………………………………………………………71 PD 保留功能组………………………………………………………………74 PE 厂家功能组………………………………………………………………747 故障与排除……………………………………………………………………75 7.1 故障信息及排除方法…………………………………………………75 7.2 常见故障及其处理方法…………………………………………………768 保养与维护…………………………………………………………………… 78 8.1 日常保养及维护……………………………………………………… 78 8.2 定期维护……………………………………………………………… 78 8.3 变频器易损件更换…………………………………………………… 79 8.4 变频器的保修………………………………………………………… 799 功能参数一览表………………………………………………………………8010 制动电阻/制动单元选型………………………………………………………91 10.1 选型参考………………………………………………………………91 10.2 连接方法………………………………………………………………91 10.2.1 制动电阻连接…………………………………………………91 10.2.2 制动单元连接…………………………………………………92 10.2.3 制动单元并联连接……………………………………………9211 通讯协议………………………………………………………………………93 11.1 协议内容………………………………………………………………93 11.2 应用方式………………………………………………………………93 11.3 总线结构………………………………………………………………93 11.4 协议说明……………………………………………………………93 11.5 通讯帧结构…………………………………………………………94 11.6 命令码及通讯数据描述………………………………………………96 插图图 1-1 变频器铭牌说明……………………………………………………7 图 1-2 15KW 及以下塑料外壳变频器各部件名称……………………………9 图 1-3 18.5KW 及以上金属外壳变频器各部件名称………………………10 图 1-4 15KW 以下机型的外形尺寸…………………………………………11 图 1-5 18.5KW,110KW 以上机型外形尺寸…………………………………11 图 1-6 132KW,315KW 机型有底座和无底座外形尺……………………12 图 3-1 安装地点的海拔高度…………………………………………………15 图 3-2 安装的间隔距离………………………………………………………16 图 3-3 多台变频器的安装……………………………………………………16 图 3-4 外引键盘(小)的安装尺寸…………………………………………17 图 3-5 外引键盘(小)的开孔尺寸…………………………………………17 图 3-6 外引键盘(大)的安装尺寸…………………………………………17 图 3-7 外引键盘(大)的开孔尺寸…………………………………………17 图 3-8 塑胶盖板的拆卸和安装示意图………………………………………18 图 3-9 钣金盖板的拆卸和安装示意图………………………………………18 图 3-10 柜式结构的拆卸和安装示意图……………………………………19 图 4-1 外围设备的连接图……………………………………………………21 图 4-2 主回路接线端子图1.5,2.2kW……………………………………22 图 4-3 主回路接线端子图1.5,2.2kW……………………………………22 图 4-4 主回路接线端子图1.5,2.2kW……………………………………22 图 4 -5 主回路接线端子图 1 8.5 KW, 11 0K W…… …………… ……2 2 图 4 - 6 主回路接线端子图 1 3 2 K W , 3 1 5 K W … … … … …… … … … 2 2 图 4-7 1.5,2.2kW 控制回路接线端子图……………………………………23 图 4-83.7,30kW 控制回路接线端子图……………………………………23 图 4-9 标准接线图……………………………………………………………23 图 4-10 主回路电源侧的连接………………………………………………25图 4-11 主回路电机侧的连接………………………………………………26图 4-12 能量回馈单元连接图………………………………………………27图 4-13 共直流母线的连接…………………………………………………28图 5-1 操作面板示意图……………………………………………………33图 5-2 三级菜单操作流程图………………………………………………35图 5-3 快速调试流程图……………………………………………………38图 6-1 加减速时间示意图…………………………………………………42图 6-2 载频对环境的影响关系图…………………………………………43图 6-3 直流制动示意图……………………………………………………47图 6-4 正反转死区时间示意图……………………………………………47图 6-5 PI 参数示意图…………………………………………………… 49图 6-6 V/F 曲线示意图…………………………………………………… 50图 6-7 手动转矩提升示意图………………………………………………51图 6-8 两线式运转模式 1 示意图…………………………………………53图 6-9 两线式运转模式 2 示意图…………………………………………53图 6-10 三线式运转模式 1 示意图…………………………………………53图 6-11 三线式运转模式 2 示意图…………………………………………54图 6-12 模拟给定与设定量的对应关系……………………………………55图 6-13 给定量与模拟量输出的对应关系…………………………………57图 6-14 跳跃频率示意图……………………………………………………61图 6-15 摆频运行示意图……………………………………………………62图 6-16 FDT 电平示意图…………………………………………………… 63图 6-17 频率到达检出幅值示意图…………………………………………63图 6-18 过程 PID 原理框图…………………………………………………64图 6-19 偏差极限与输出频率的对应关系…………………………………67图 6-20 多段速运行逻辑图…………………………………………………68图 6-21 电机过载保护系数设定……………………………………………69图 6-22 过压失速功能示意图………………………………………………70图 6-23 限流保护功能示意图………………………………………………71图 10-1 制动电阻的安装……………………………………………………92图 10-2 制动单元的连接……………………………………………………92图 10-3 制动单元的并联连接………………………………………………92 安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。
变频器用户使用手册
变频器使用手册编制：校对：审核：审批：目录一、简述 (1)二、工作原理及结构 (2)三、变频操作 (3)四、显示界面 (7)4.1条形图 (7)4.2故障显示 (8)4.3互锁记录显示 (10)4.4DIO（输入和输出接触点显示）界面 (11)4.5软件版本显示 (12)一、简述日本日立公司生产的High Voltage Inverter产品是一种交流电机的速度调节控制装置。
变频器的控制方式采用多级PWM叠加技术，结构采用多个变频器单元串联叠加输出的方式。
日立公司的6KV系列变频器每相8级单元，变频器输出电压由所有单元输出叠加而成，波形非常接近于正弦波，谐波含量很低，极大的减小了对交流电机的谐波污染。
整套变频装置由旁通柜，变压器柜，功率单元柜和控制柜四部分组成。
在旁通柜内，装有高压断路器和隔离刀闸等，可实现变频和工频的切换，当变频器在运行中发生重故障时，变频器发出变频切换到工频的指令，也可根据需要，人为的切换到工频。
在变压器柜内，装有多重移相变压器，原边绕组采用星形接法，副边绕组采用延边三角形接法和星形接法，可有效的抵消电网中的偶次谐波，并可有效的滤除某些奇次谐波，尽量减少变频器电源的谐波污染，变压器能承受系统过电压和变频装置产生的共模电压以及谐波的影响。
在功率单元柜内装有功率单元，变频器的输出电压为每个单元输出的PWM波形叠加后的输出。
在控制柜内，装有控制各个回路启停的开关和控制各个功率单元协调工作的控制板，以及整套变频装置同外部系统的接口等。
对变频器的启停操作，通过切换开关，既可以通过就地的按钮控制，又可通过远方的DCS控制来完成。
变频装置根据DCS给出的速度调节信号自动的控制电机的转速，并且在就地和远方都可以监视变频装置的状态。
下面介绍其操作方法。
6kV图1.1 变频器一次回路图二、工作原理及结构2.1功率单元的串联DHVECTOL-HI 系列变频器是由多个功率单元串联而成，以6kV每相六单元串联为例,电压叠加如图2－1所示。
变频器使用说明书
1 IⅠ．安全注意事项为了安全使用，避免对使用者或他人造成危害和财产上的损害，变频器机身及此说明书记载有重要的内容。
请在准确理解以下内容（表示、图标）后阅读本文，并遵守记载事项。
表示的说明表示 表示的意义危险 表示如果误操作有可能造成死亡或重伤事故。
注意 表示如果误操作有可能引发人身伤害（*1）。
或物质受损（*2）。
(*1) 人身伤害是指烫伤、触电等无需住院或长期前往医院治疗的损伤。
(*2) 物质受损是指造成财产、资财等遭受损失的扩大性损害。
图标的意义表示 表示的意义表示禁止事项（不允许做的事情）。
具体禁止内容由图标中间或旁边的图文表示。
表示强制事项（必须做的事情）。
具体强制内容由图标中间或旁边的图文表示。
表示危险事项。
具体危险内容由图标中间或旁边的图文表示。
表示注意事项。
具体注意内容由图标中间或旁边的图文表示。
■用途限定用户选购的变频器用于一般工业用三相感应电动机的变速运转。
安全注意事项▼本变频器不能用于因变频器故障或工作错误可直接威胁生命或危害人体的设备（核能控制设备、宇航设备、交通工具设备、生命维持或手术设备、各种安全设备等）。
如需要作特殊用途，请事先问询本公司的经销负责人。
▼本产品是在严格质量管理下制造的，但用于重要设备时，应在设备上安装安全装置。
这样在变频器发生故障而影响输出时也不至于导致严重故障或严重损失。
▼不得用于一般工业用三相感应电动机以外的负载。
（否则可能引发事故。
）作为永磁电动机驱动用，需要事前做匹配试验，请事先问询本公司的Q&A或经销窗口。
2I■使用须知危险参照项目禁止分解 ・由于存在触电、火灾、受伤等可能，因此请勿自行分解、改造或修理。
出现故障时应委托销售商进行修理。
2.禁止・通电期间请勿卸下变频器的正面罩壳。
（请勿打开盘柜门） 内部的高电压部位会导致触电事故。
・请勿将手指插入电缆配线口或者冷却风扇罩壳等的间隙中， 否则会触电或受伤。
・请勿将（电线碎屑、棍棒、金属丝等）等物品投入内部， 否则会触电或起火。
新变频器初次使用说明
新变频器初次使用说明一、变频器的功能预置和空试①对照变频器用户手册，完成电源进线和控制回路的接线工作，输出端先不接电动机。
②变频器通电及功能预置，对照用户手册用变频器控制面板开展功能预置，预置内容包括：电动机参数（额定电压、额定功率、额定电流、功率因数等）、变频器启停控制方式、变频器调速信号给定、输出信号等。
③功能预置完毕后，模拟实际开车条件开展试车，检查各项控制功能及调速功能是否准确，变频器输出有无异常。
二、电动机的空载试车变频器输出端接上电动机，但电动机尽可能与负载脱开。
变频器通电运行，检查电动机旋转方向。
①将变频器输出频率设置为“0”，变频器运行后，先给一小的频率值，检查电机转向是否正确、电机声音有无异常。
②将变频器输出频率逐步升高至额定值，让电机在次频率下运行一段时间，再设置若干频率值，检查变频器升降速有无异常。
③对有制动要求的生产机械，在发出停车指令后检查电动机的制动情况。
三、拖动系统试车将电动机与生产机械连接起来，开展拖动系统试车。
(1)启动试验观察拖动系统在设定频率下能否运转，如果启动困难，应修改变频器功能设置，加大启动转矩。
如：加大启动频率、加大U/f比，以及采用矢量控制等。
(2)加速试验将变频器给定信号调至最大，发出开车指令，观察启动电流的变化以及生产机械升速过程中运行是否平稳。
若变频器因启动电流过大而跳闸，则应适当延长升速时间。
若在某一速度段启动电流偏大，则通过改变启动方式来解决。
(3)停机试验变频器运行在最高工作频率下时，发出停车指令，观察生产机械的停车过程。
停车过程如果出现过电压或过电流而跳闸，则适当延长变频器降速时间。
当输出频率为0z时，生产机械如果有爬行现象，则应适当参加直流制动。
(4)生产机械负载试验①开展最高频率下的带载能力试验，即生产机械额定负载额定转速下变频器能不能带动。
②在负载最低工作频率下的带载能力试验，即在生产机械额定负载最低转速下检查电动机的发热情况。
变频器的使用及维修说明
变频器的使用及维修说明变频器是一种用于控制交流电机转速的电子设备，可以实现电机运行的高效稳定控制。
在工业生产中广泛应用，并且在日常生活中也有一些应用场景，如空调、洗衣机等。
本文将详细介绍变频器的使用及维修说明。
一、变频器的使用说明1.接线及安装：(1)在安装变频器之前，应确保维修人员具备一定的电气知识。
(2)严格按照变频器的接线图进行接线，注意接线的正确性和牢固性。
(3)变频器应安装在通风良好、无尘、无腐蚀性气体的环境中，并与电机之间保持一定的距离。
2.参数设置：(1)在使用变频器之前，需要进行参数设置，包括输入电压、输出电压、频率、最大转速等参数，具体设置根据不同的变频器而定。
(2)参数设置应谨慎进行，可以参考变频器的说明书，或者请专业人员进行设置，以确保变频器的正常使用。
3.运行控制：(1)在启动变频器之前，确保电源连接正确，并检查各个指示灯是否正常。
(2)根据需要设定运行的频率和转速，可以通过键盘或者触摸屏进行设定。
(3)在变频器运行过程中，应密切观察运行状态，如有异常情况应及时停机排查原因。
4.故障处理：(1)当变频器出现故障时，首先应停机并切断电源，然后才能进行故障排查。
(2)针对不同的故障情况，需要采取不同的处理方法，如检查电缆连接是否牢固、检查电机是否损坏等。
二、变频器的维修说明1.维护保养：(1)周期性检查变频器的内部结构，如散热器、风扇、电容器等，确保没有积尘或损坏。
(2)检查和清洁变频器的连接器和接线端子，确保连接良好且无松动。
(3)定期检查电源线路，确保电源接地良好，避免因电源问题导致变频器故障。
2.故障排查：(1)当变频器出现故障时，应根据故障指示灯或报警信息进行初步判断，并按照故障码表进行排查。
(2)根据故障排查结果，采取相应的修复措施，如更换损坏的元件、修复连接线路等。
(3)在修复过程中，应根据变频器的维修手册进行操作，确保操作的正确性和安全性。
3.预防措施：(1)定期检查变频器内部的散热器是否正常工作，保持变频器散热良好。
4 变频器的运行和操作说明(21-29)
4.1.2 变频器频率的给定通道
EDS800 普通运行方式下有 9 种给定通道： 0：键盘模拟电位器给定； 1：直接数字频率给定； 2：端子 UP/DOWN 给定（掉电或停机存储）； 3：串行口给定； 4：模拟量 VCI 给定； 5：模拟量 CCI 给定； 6：保留 7：端子脉冲(PULSE)给定； 8：组合设定； 9：端子 UP/DOWN 给定（掉电或停机不存储）。
三线式控制。
2：串行口
通过上位机或其它可以与本机通讯的设备对变频器进行起动、停止控制。
命令通道的选择可以通过功能码 F0.02 的设定来完成；也可通过多功能输入端子选择
(F5.00~F5.04 选择 29、30、31 号功能)来实现。
命令通道切换时，请事先进行切换调试，确认是否能满足系统的需求，否则有损坏设备
递减键
数据或功能码的递减(连续按下时，可提高递减速度)
4.2.3 LED 数码管及指示灯说明
四个运行状态指示灯：四个运行状态指示灯都在 LED 的上面，次序是从左到右为 MOD（模式）、ALM （警告指示）、FWD（正转）、REV（反转），分别指示的意义说明见表 4-2。
表 4-2 状态指示灯说明
项目
!
绝对不可强行故障复位操作，再次运行变频器。否则有损坏变频器的危险！
(4) 功能码编辑显示状态
在待机、运行或故障报警状态下，按下
ESC MENU
键，均可进入编辑状态(如果设置了用户密码，需
输入密码后方可进入编辑状态，参见 FF.00 说明和图 4-10)，编辑状态按三级菜单方式进行显示，如
图 4-5 所示。按
05.00
退回 一级 菜单
ESC
ENTER
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0101OOE0NHUA
DNV510系列使用指导手册第一章：变频器选型和控制电路
第二章：变频器常用功能使用指导
第三章：变频器常见故障及处理措施
第二章：变频器常用功能使用指导
Ⅱ-1：变频器矢量控制电机参数自学习步骤
1.恢复变频器参数到出厂值设置：设置PP.01参数为001，按ENTER确认。
2.按照电机铭牌输入电机参数P1.01—P1.05，如图所示：电机7.5KW
设置P1.01=7.5KW，P1.02=380V，P1.03=15A，P1.04=50HZ，P1.05=2900r/min
选择电机自学习方式：P1.37=01异步电机静止自学习，适用于异步电机和负载不易脱开情况下，P1.37=02异步电机完全自学习，此时电机必须和负载脱开，电机空轴运行，在此，大多数情况我们选择P1.37=01.
3.选择P1.37=1，按ENTER确认键，再按RUN运行键，变频器自动进行电机自学习状态，此
时可听见电机吱吱的声音，当变频器自学习完成后，进入待机状态，此时用户方可对变频器进行操作，修改其他参数。
Ⅱ-2：变频器外部电位器调速，外部按钮启停控制
电气控制接线图
Ⅱ-3：变频器多段速调速（变频器上电面板电位器可调，外部端子DI4给定一段速度30HZ，DI5给定50HZ）电气控制接线图
器运行,变频器频率由PC.51指定键盘面板旋钮调节频率(0-50HZ可调),当一段速开关KM1闭合,变频器以30HZ固定运行,当二段速开关KM2闭合,变频器以50HZ固定频率运转.
Ⅱ-4：变频器PID恒压供水（外接远程压力表0-10V作为反馈,压力表量程1MPa,恒定压力0.2MPa）
电气控制接线图
等于P8.51 休眠频率时，经过P8.52 延迟时间后，变频器进入休眠状态，并自动停机。
若变频器处于休眠状态，且当前运行命令有效，则当设定频率大于等于P8.49 唤醒频率
时，经过时间P8.50 延迟时间后，变频器开始启动。
一般情况下，请设置唤醒频率大于等于休眠频率。
设定唤醒频率和休眠频率均为
0.00Hz，则休眠和唤醒功能无效。
在启用休眠功能时，若频率源使用PID，则休眠状态PID 是否运算，受功能码PA.28 的
影响，此时必须选择PID 停机时运算(PA.28=1)。
PID 的给定反馈的相对值100.0%，对应给定反馈量程PA.04，反馈量程对应相应压力表数值。
比例增益K p1 ：
决定整个PID 调节器的调节强度，K p1 越大调节强度越大。
该参数100.0 表示当PID 反馈量和给定量的偏差为100.0%时，PID 调节器对输出频率指令的调节幅度为最大频率。
积分时间Ti 1 ：
决定PID 调节器积分调节的强度。
积分时间越短调节强度越大。
积分时间是指当PID 反
馈量和给定量的偏差为100.0%时，积分调节器经过该时间连续调整，调整量达到最大频率。
Ⅱ-5：变频器外接4-20mA电流表显示和故障输出显示
电气控制接线图
号为0-20mA，4-20mA信号AO1零偏系数调整为20%。
Ⅱ-6：变频器高速脉冲给定频率（指定变频器FM/COM端子为脉冲输出端口，最大输出脉冲10KHZ）电气控制接线图
Ⅱ-7：变频器本地/远程频率控制切换（本地频率外接电位器调速，远程模拟量0-10V调速）电气控制接线图
电位器调节；当SA1切换开关打到远程控制位置时，此时KM2中继得电，变频器运行由按钮SB2控制，频率给定由远程控制器输出0-10V信号调节。
Ⅱ-8：西门子S7-200PLC自由口与变频器通讯
I-5 通信参数的地址定义
该部分是通信的内容，用于控制变频器的运行，变频器状态及相关参数设定。
读写功能码参数(有些功能码是不能更改的，只供厂家使用或监视使用)：功能码参数地址标示规则。
以功能码组号和标号为参数地址表示规则：
高位字节：F0~FF(P 组)、A0~AF(A 组)、70~7F(U 组)低位字节：00~FF如：P3.12，地址表示为F30C；注意：PF 组：既不可读取参数，也不可更改参数；U 组：只可读取，不可更改参数。
有些参数在变频器处于运行状态时，不可更改；有些参数不论变频器处于何种状态，均不可更改；更改功能码参数，还要注意参数的范围，单位，及相关说明。
另外，由于EEPROM 频繁被存储，会减少EEPROM 的使用寿命，所以，有些功能码在通讯的模式下，无须存储，只要更改RAM 中的值就可以了。
如果为P 组参数，要实现该功能，只要把该功能码地址的高位 F 变成0就可以实现。
如果为 A 组参数，要实现该功能，只要把该功能码地址的高位A变成 4 就可以实现。
相应功能码地址表示如下：高位字00~0F(组)40~4F(A 组)低位字节：00~FF。
如：功能码P3.12 不存储到EEPROM 中，地址表示为030C；功能A0-05不存储到EEPROM 中，地址表示为4005；该地址表示只能做写RAM，不能做读的动作，读时，为无效地址。
对于所有参数，也可以使用命令码07H 来实现该功能。
第三章：变频器常见故障及处理措施
故障报警及对策
DNV510 变频器共有51 项警示信息及保护功能，一旦故障发生，保护功能动作，变频器停止输出，变频器故障继电器接点动作，并在变频器显示面板上显示故障代码。
用户在寻求服务之前，可以先按本节提示进行自查，分析故障原因，找出解决方法。
如果属于表内所述原因，请寻求服务，与您所购变频器的代理商或直接与我司联系。
常见故障及处理措施：
1.Err02故障—E．OCAC 加速过电流
解决措施：1：脱开变频器UVW端电机负载，空载运行变频器，若变频器还是报OCAC故障，则变频器驱动电路或输出模块存在问题，按指导书地址寄回机器进行维修。
2：若变频器空载不报故障，带电机一按运行就报OCAC故障，则分三种情况，一是电机存在漏电或短路现象，可用摇表测量电机绝缘度排除。
二是变频器参数设置问题，首先延长变频器加减速时间（一般11KW在20S以内，15-75KW在30-50S，75KW以上在60-100S之间），矢量控制方式下进行参数自学习，运行电机看是否还会报OCAC过流故障，还存在该现象则使用VF 控制模式，修改P3.00曲线和P3.01转矩提升值进行测试，P3.01不易设置过高，一般设置8以
内。
若经过参数调节变频器还是报过流故障，则是负载确实过重，变频器容量偏小，请选用大一挡的变频器使用。
2.Err06故障—E.oUdE 减速过压故障
解决措施：1.负载惯性比较大，变频器减速时间不够长，此时可延长变频器减速时间P0.18参数。
2.根据工艺需要变频器加减速时间很短，此时设置变频器在1S以内，负载存在惯性的情况下变频器停机会报过压故障，针对此应用可在变频器主回路端子上配备制动电阻或制动单元使用。
3.Err09故障—E.LU 变频器欠压故障
解决措施：1.变频器电源板到控制板的26P排线接触不良，此时可拔下排线重新扣紧排线进行上电运行。
2.现场三相输入电压偏低（360V以下），此时检查变频器RST端输入电压是否正常。
3.变频器上电继电器或接触器不吸合（变频器上电瞬间会听到内部继电器或接触器吸合的声音），此时变频器控制电源有问题，联系厂家变频器返回维修。
4.Err10故障—E.oL1 变频器过载故障
解决措施：1.变频器处于矢量控制模式，电机参数没用进行自学习，此时可进行变频器参数自学习或者把P0.01改为2的VF控制模式。
2.负载惯性太大，变频器启动限流时间较长，变频器出现过载故障，此时可使用VF控制模式，修改P
3.00曲线和P3.01转矩提升值进行测试，P3.01不易设置过高，一般设置8以内。
若经过参数调节变频器还是报过流故障，则是负载确实过重，变频器容量偏小，请选用大一挡的变频器使用。
5.Err13故障—E.PHO 变频器输出缺相故障
解决措施：1.变频器输出三相不平衡，用万用表检测变频器UVW端输出电压，如果不平衡则是变频器驱动电路存在问题，返回厂家进行维修处理。
2.变频器输出三相平衡，变频器带电机运行一段时间后报PHO故障，则是变频器电流检测部
分存在故障，返回厂家进行维修处理。
6.Err14故障—E.oH1 变频器模块过热故障
解决措施：1.变频器散热风扇损坏不转，更换变频器散热风扇。
2.现场使用环境较差，变频器使用时间较长，变频器散热通道被堵塞物堵塞使风无法进入，
此时可拆下变频器低端挡板，清理变频器散热通道堵塞物，用风枪吹散热通道内部，直到变频器清理干净再安装进行送电。
7.Err16故障—COF 变频器面板指示灯全亮或无显示
解决措施：1.变频器控制板水晶头插座松动或破裂，检查控制板插座。
2.控制板CPU短路无显示，此时返回厂家维修处理或者联系厂家发控制板进行更换。
8.Err23故障—E.SHot 变频器对地短路故障
解决措施：1.电机存在接地短路故障，检查电机是否对地短路。
2.电机正常不存在短路，则是变频器控制板问题，此时返回厂家维修处理或者联系厂家发控
制板进行更换。
9.Err40故障—E.cbC 变频器追波限流故障
解决措施：1.启动过程中变频器负载太重，加速时间太长，变频器限流报故障，此时可调节变频器参数或减轻负载。
2.变频器电源板存在故障，此时返回厂家维修处理或者联系厂家发控制板进行更换。
