初中物理-电路分析专题
初中物理动态电路及电路故障分析专题
中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。
5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。
三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。
(B)電流錶示數變小，燈變亮。
(C)電壓表示數不變，燈變亮。
(D)電壓表示數不變，燈變暗。
（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。
(B)電壓表示數變小，燈變亮。
(C)電流錶示數變小，燈變亮。
(D)電流錶示數不變，燈變暗。
初中九年级物理动态电路分析专题习题
电路动态分析专题1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）A ．电压表的示数变小B ．电流表的示数变小C ．电压表和电流表示数的比值变小D ．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
闭合开关后，当温度升高时，电压表和电流表的示数变化情况是A ．电流表和电压表示数均变小B ．电流表和电压表示数均变大C ．电流表示数变小,电压表示数变大D ．电流表示数变大,电压表示数变小 3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间连接有可以收缩的导线，R1为定值电阻。
可以显示出传感器所受的压力F 越大，指针偏转角度越大的电表是A ．电流表B ．电压表C ．电流表、电压表都可以D ．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。
则下列判断正确的是（ ）A ．电源电压为10VB ．定值电阻R1的阻值为20ΩC ．滑动变阻器R2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）A ．灯泡L1变亮、L2亮度不变B ．灯泡L1变亮、L2变暗R 2 A V R 1 SC ．灯泡L1亮度不变、L2变亮D ．灯泡L1变暗、L2变亮6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。
则BA 、油量增加，R1的电阻值增大，油量表指针偏转变小。
B 、油量增加，R1的电阻值减小，油量表指针偏转变大。
初中物理电路故障分析题讲解(含答案)
初中物理电路故障分析题讲解（含答案）现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。
（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。
现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。
（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。
（2）故障原因：①电流表短路；②和电压表并联的用电器断路。
现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.练一练1.在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：第1题图A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）第2题图A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良3. 如图所示的电路，电源电压恒定不变，闭合开关S后，电流表、电压表均有一定的示数. 现在由于其中一个电阻突然发生了故障，导致电流表示数变小了些，电压表示数变大了些. 那么，这个故障可能是（）第3题图A. R1短路B. R2断路C. R3断路D. R3短路4. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）第4题图Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良5. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.第5题图（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。
发现最好的初中物理电路故障分析专题完整版
最新初中物理电路故障分析专题完整版
学习内容
电路故障的原因分析及检测
学习目标
1、要求学生通过学习会分析电路故障产生原因
2、要求学生能检测简单的电路故障问题
重点难点
电路故障原因的分析与检测
中考考点
电路故障原因的分析与检测
二、拓展延伸
2、班里最聪明的小赵做完上述实验后，就想到一个问题：如图所示L1，L2两小彩灯串联闭合开关后，发现两灯都
不亮，于是猜想可能是其中一盏灯的灯丝烧断了，如果
实验室里有一电压表，一电流表，一盏小灯泡，你能帮
助他验证他的猜想，并能检测出哪盏灯断了吗？如果过
年你家的一串小彩灯接入电路中时都不亮，你该怎么
办？
X
X
L1L2
2答案、
电压表：把电压表分别并接在L1、L2两端，如果电压表有示数则与电压表并联的灯泡断路。
电流表：把电流表分别并联接在L1、L2两端，如果电流表有示数且有一灯泡发光，则另一不发光的灯泡断路。
小灯泡：把小灯泡分别替换L1、L2时，如果接入电路的灯泡和小灯泡都发光，则被替换下来的灯丝断了。
初中物理电路动态分析及电路故障分析专题
电路动向剖析知识精要一、什么是动向电路问题？动向电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。
在初中物理中，一般会有以下两种原因：1 滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。
2电键的断开或闭合引起电路中电学物理量的变化。
二、动向电路问题的解题思路什么？1、对滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路，明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象（每个电表分别测的是谁的电压和电流）；③滑动变阻器的滑片P 向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再依照欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）。
2、对电键的断开或闭合引起电路中电学物理量的变化问题，方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路）；③明确电键断开和闭合时各电流表、电压表的测量对象；④再依照欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）。
三、动向电路问题的题型有哪些？第一各种类：滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。
1、串连电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。
2、并联电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。
第二各种类：电键的断开或闭合引起电路中电学物理量的变化。
1、串连电路中电键的断开或闭合引起的变化问题。
2、并联电路中开关的断开或闭合引起的变化问题。
第三各种类：电学物理量的差值、比值、乘积、变化量等问题。
1、串连电路中电学物理量的差值、比值、乘积、变化量等问题。
2、并联电路中电学物理量的差值、比值、乘积、变化量等问题。
题目精解一、滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化1．串连电路中滑动变阻器的滑片P 的地址的变化引起的变化[ 例 1] 如图 1，是典型的伏安法测电阻的实验电路图，当滑片P 向左搬动时，请你判断 A 表和 V 表的变化。

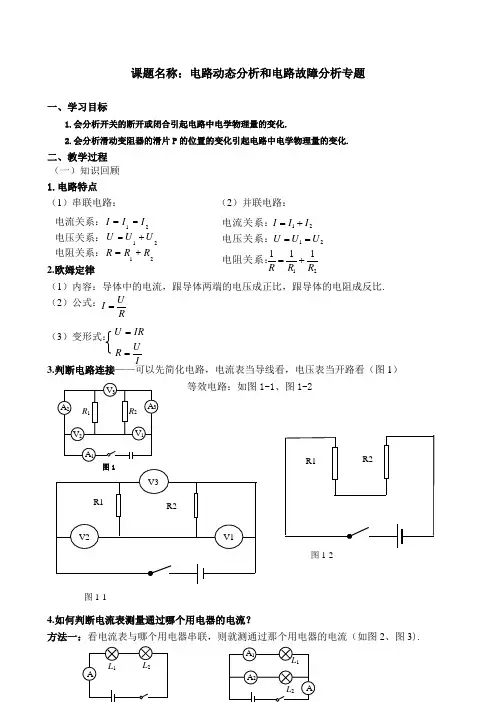

初中物理电路动态分析和电路故障分析专题
课题名称：电路动态分析和电路故障分析专题一、学习目标1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化.二、教学过程 （一）知识回顾 1.电路特点（1）串联电路： （2）并联电路： 2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：（3）变形式：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1） 等效电路：如图1-1、图1-24.如何判断电流表测量通过哪个用电器的电流？方法一：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).212121111R R R U U U I I I +===+=电阻关系：电压关系：电流关系：RUI =IU R IRU ==A 3A 2V 3V 1V 2 A 1R 1 R 2 图1V2V3V1R1R2图1-1R1R2图1-221 2121 R R R UU U II I + = + = = = 电阻关系： 电压关系： 电流关系：方法二：电流分析法：看哪些电流流过它，则测通过哪个用电器的电流（如图4）。
测量通过 的电流；测量通过 的电流；5.如何判断电压表测哪部分电路两端的电压？方法一：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）测 两端的电压； 测 两端的电压.方法二：回路法——看电压表与哪个用电器构成一个回路，而且该回路上没有电源，则电压表就测那个用电器两端的电压（如图6）.电压表测 两端的电压.（二）、动态电路的类型及分析类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化. 例1.如图7所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“） 分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.针对练习：如图8所示电路中，当开关S 断开时，电阻R 1和R 2是 联，开关S 闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）.例2.如图9所示电路中，灯泡L 1和L 2是 联，当开关S 断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是AL 2L 1AA 1 A 2L 2 L 1 V 2 A 1 A 2 V 1 图2 图3A 1A 2R 2 R 3R 1 图4V 1 V 2L 2L 1图5R 2R 1 V图6AV 1R 1 R 2图7图8VR 1R 2 图9VL 2AL 1哪部分的电流和电压。
(完整)初中物理电学电路故障分析
初中物理电学电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）（一）闭合开关发现只有一盏灯亮。
故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。
例：如图当闭合开关时，L1亮，L2不亮。
电压表和电流表均有示数。
故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。
电压表无示数，电流表有示数。
故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。
电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数（二）开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障分析：既然所有灯都不亮了，说明电路中存在断路现象。
即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。
电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。
电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是断路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V,该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了断路现象。
二、并联电路中的故障分析：（以电路中两盏为例子）（一）闭合开关发现只有一盏灯亮。
故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。
（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。
初中物理电路故障分析判断专题
初中物理电路故障现象分析判断专题初中物理电学故障只有几类：1）、短路（包括电源短路和局部用电器短路）;2)、开路；3）、电流、电压表正负接反；4）、电压表串接等等。
▲断路（即开路）的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。
2、具体到哪一部分开路,有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路断路(电源除外)；②把电流表分别与各部分并联,如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。
（适用于多个电器串联电路）根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：一、电路中故障及原因故障1:闭合开关后,灯泡忽明忽暗，两表指针来回摆动原因：电路某处接触不良排除方法：把松动的地方拧紧故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3:闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡（电压表2接线柱之间)断路故电压表串联到了电路中分析：如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R 因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压原因2：电流表与电压表位置接反了这样也是相当于电压表串联在电路里因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大电路中电流几乎为零故电流表几乎无示数如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数) 电压表所示几乎为电源电压(其实就是电源电压)故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变原因:变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻故障5:闭合开关后,无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2:灯泡被导线或电流表短路故障6:灯泡亮两表指针反向偏转原因:两表的正负接线柱接反了二、电路中出现的症状及诊断症状1:用电器不工作。
初中物理电路分析专题
初中物理电路分析专题(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《电路分析专题训练》----物理竞赛专题一知识准备：1、电流表要联在电路中，电压表要与被测电路联；2、串联电路中电流的关系是：电压的关系是：并联电路中电流的关系是：电压的关系是：3、分析电路时，电流表看作电压表看作方法：1、先根据电流的走向分析电路连接方式（串联或并联）2、再分析电表测量的内容（看电流表与什么串联，电压表与什么并联）3、最后根据电路中电流或电压的关系做出判断。
例1：如图1所示的电路，在甲、乙、丙处分别填上合适的电表。
练习：1、在图2中分别填上合适的电表2、在图3中分别填上电表或电源3、如图6-13所示，电路中两只灯泡L1和L2均发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表图6-13例2：如图4所示的电路中，电压表1V 、2V 和3V 分别测量的是_______、________和_______两端的电压；如果电压表1V 、2V 的示数分别为6V 和4V ，那么电压表3V 的示数为____V ．练习：1、如图6-16所示的电路中，电源电压保持不变.当开关S 1断开、S 2闭合时，电压表的示数为；当开关S 1闭合、S 2断开时，电压表的示数为3V ，则L 1和L 2两端的电压分别为（ ）A ．3V 和B ．和C ．3V 和D ．和3V2、如图5所示电路中，电源由4节干电池串联组成，当电路接通时。
电压表V 1的示数为4?V ，电压表V 2的示数为3?V ，三只电阻R 1、R 2、R 3两端的电压分别是 、 、 。
例3、在图15所示的电路中,电源电压不变。
闭合开关K ，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则 （ ） (A)灯L 可能变亮。
(B)灯L 亮度可能不变。
(C)电阻R 可能断路。
初中物理电学电路图分析(全)
主要内容
• 1、回忆和总结串并联电路的特点。 • 2、讲解分析复杂和不规则电路图时所用到 的六个技巧。 • 3、用分析电路图的技巧做综合讲解练习。 • 4、小结和说明。
一、相同的点：用导线直接连接的相交而连结的点 算作”相同的点”.
相交而连结的点:有三部分以上导体(包括开关、导线、用电器、 电压表)在此相连的点即为相交而连结的点.
C
L3
B
V1 L1
D
V2
G
A
E
-
A
V1
F
-
K1、K2闭合 、 闭合 L2
C
-
L3
B
V1
D
V2 L1
G
+
A
A
E
-
F
-
L2
K2
C
L3
B
V1 L1
D
V2
G
A
E
A
K1
F
小结和说明
• 1、回忆总结串并联电路的特点。 • 2、总结复杂和不规则电路图的分析中需掌 握的六个技巧。 • 3、在实际分析电路图时有时只须用到其中 的部分技巧，但仍有先后之分、注意事项。 • 4、用这些技巧分析电路图并不是万能的， 特殊情况仍有方法，以后学习。
B A
L2
K2
C
L3
A
C
B A
V1 L1
D
V2
G
E
K1
D
K
A
F
二、干路和支路的区分：靠近电源正负极最近的
相交而连结的点以内为干路,其余为支路.
L2
K2
B A B A C A
A V1 L1
C
初中物理电路故障分析专题练习(含答案)
( 初中物理电路故障分析专题练习1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。
经分析得出，电路中可能发生的情况是：__________________________。
2．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光。
一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()。
A ．灯 L 1 短路 B ．灯 L 2 短路 C ．灯 L 1 断路 D ．灯 L 2 断路3．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V 1 的示数变小，电压表 V 2 的示数变大，则产生这一现象的原因是( )。
A ．灯 L 1 断路 B ．灯 L 1 短路 C ．灯 L 2 断路 D ．灯 L 2 短路4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0， 电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。
A ．灯 L 1 断路B ．灯 L 2 短路C ．灯 L 1 短路D ．灯 L 1、L 2 均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。
A ．电流表、电压表均损坏B ．电流表损坏，电压表示数为零C ．电流表有示数，电压表示数为零D ．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。
A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。
初中物理专题复习24电路故障分析(解析版)
专题24 电路故障分析【考点预览】考点1 串联电路故障分析 考点2 并联电路故障分析 考点3 不确定电路故障分析考点1 串联电路故障分析【经典真题】如图，当开关 S 闭合时，发现电流表指针偏转，电压表指针不动。
该电路的故障可能是（）A. 灯 L 1 的接线短路B. 灯 L 2 的接线短路C. 灯 L 1 的灯丝断了D. 灯 L 2 的灯丝断了 【答案】A【详解】A. 灯L 1的接线短路，同时电压表也会被短路没有示数，但电路仍然是通路，因此电流表有示数，符合题意，故该选项正确；B. 灯L 2的接线短路,电路中其余部分仍然是通路,电流表有示数,电压表也有示数，测量的是灯L 1的电压，也是电源电压，不符合题意，故该选项不正确；C. 灯L 1的灯丝断了,电路处于断路,电流表没有示数,电压表通过电流表和灯L2可以连接到电源上,此时灯L 2相当于导线的作用，电压表有示数，不符合题意，故该选项不正确；D. 灯L 2的灯丝断了，整个电路断路，电流表和电压表都会没有示数，不符合题意，故该选项不正确．故选A.【点睛】（1）电流表指针偏转，说明电路中有电流，电路的故障不是断路；（2）电压表指针不动，可能，一是电压表与电源两极连接的部分电路中处出现了断路，二是电压表被与它并联的小灯泡短路．【常用结论】（1）电路故障是指电路中出现短路或断路； （2）串联电路中，断路时没有电流（一断全断）；（3）串联电路中，电源短路时，电流很大，用电器都不工作，会烧坏电源；（4）串联电路中，用电器短路时，被短路用电器不工作，其他用电器正常。
【易错点】串联电路，电压表有示数：断内短外；电压表无示数：断外短内 【经典变式练】1. 在电学实验中，遇到断路时，常用电压表来检测。
某同学连接了如图 1所示的电路，闭合开关 S 后， 发现灯不亮，为检查电路故障，他用电压表进行测量，结果是 U ae=3v ，Uab=0v,Ucd=0v,Ude=3v,则此电路的故障可能是（ ）A. 开关 S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路 【答案】C【分析】若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．【详解】A 、开关S 接触不良，其它位置完好，将电压表接在ab 之间时，电压表有示数，不符合题意；B 、小灯泡灯丝断了，将电压表接在bd 之间时，电压表有示数，不符合题意；C 、如果d 、e 间出现断路，将电压表接在de 之间时，电压表有示数，符合题意；D 、如果e 、f 间出现断路，电压表接在ab 、bd 、cd 、de 之间时，电压表都无示数，不符合题意． 故选C ．2. 如图所示，闭合电键S ，灯L亮，一段时间后灯L 熄灭，电压表示数变大。
初中应用物理竞赛专题-电路分析
U0=U1+U2+U3
当滑片P由B向A滑动时，并联部分的电阻减小，全电路的总电阻随之减小，电
路中的总电流增大，由于R2、R3不变，则U2、 U3随之增大，由于电源总电压不变，
则并联部分的电压U1必然减小，且其减少量△U1的大小应等于U2和U3的增加量△U2、
△U3之和．可见△U1的大小应比△U2的大小大一些．
分析:电压表串联在电路中,电压表的
示数几乎等于电源的电压,而电压表串
联接在电路中,整个电路相当于断路, + 电源6伏
电路中几乎没有电流。
-
定值电阻10欧
∴电压表的读数约为6伏，电流表的读 数约为0安，小灯光不发光。
开关
滑动变阻器0~10欧
赛题测试
[测试]电工师傅要在院子里装一盏灯，灯泡与室内的灯泡相同，并且共用一 个开关，他打算在闭合开关时两灯同时正常发光，断开开关时两灯同时熄 灭，他要求一位学徒电工进行操作，学徒电工把连接院子里电灯的两根导 线直接接到室内电灯开关的两个接线螺丝上，结果没有达到目的，请在下 图甲中画出学徒电工安装的电路图，并说明当开关断开和闭合时两灯是否 发光及亮度情况，然后在图乙中画出正确的电路图。
[赛题6]在图所示的电路中，Ａ、Ｂ、Ｃ分别表示电流表或电压表，它们的示
数以安或伏为单位．当电键Ｓ闭合后，Ａ、Ｂ、Ｃ三表示数分别为1，2，
3时，灯Ｌ１、Ｌ２正好均正常发光．已知灯Ｌ１、Ｌ２的额定功率之比
为3∶1，则可判断（ D）
A
Ａ．Ａ、Ｂ、Ｃ均为电流表 Ｂ．Ａ、Ｂ、Ｃ均为电压表 Ｃ．Ｂ为电流表，Ａ、Ｃ为电压表 Ｄ．Ｂ为电压表，Ａ、Ｃ为电流表
L2
B
C
L1
S
分析:若三表均为电流表，则电路短路，两灯均不会正常发光，可见选项A不对．
人教版初中物理九年级电路故障分析专题(含答案)
人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。
则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。
闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。
经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路故障分析专题
1.如图12所示，闭合电键S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是 ( ) A．若灯L′亮，则灯L一定断路
B．若灯L′亮，则灯L一定短路
C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
2.（08上海）在图19所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
经过一段时间，电流表突然无示数。
若电路中只有一处故障，且只
发生在电阻R1或R2上。
（1）该电路中存在的故障可能是_________________；
（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中
的电阻R1，闭合电键S，观察灯的亮暗情况。
若灯L亮，说明故障
是_______________________；若灯L不亮，说明故障是_________________________。
3.（08长沙）如图所示，小灯泡L l和L2规格相同，当开关S闭合时，
两灯均发光，电流表A和A2比较，的示数较大。
经过一时间
后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流
表A的示数都不再发生变化，由此可判断，灯已烧坏。
4.（08连云港）如图所示，当开关S闭合后，两只灯泡均发光，两表均
有示数。
过一段时间后，发现电压表示数变为0，电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原
因可能是 ( )
A．灯L1断路 B．灯L2短路
C．灯L
1短路 D．灯L1、L2均断路
5.（08桂林）如图9所示，闭合开关S时，小电灯L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点
时，两灯也不亮；接触c、d两点时，两灯都亮。
对此，下列判断中
正确的是（）
A．灯L1 断路B．灯L2断路 C．开关S断路D．灯L2短路
6.（08乐山）如图是小明同学研究串联电路中电流、电压特点的实物
连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，
电压表示数为电源电压，则故障原因可能是 ( )
A、L1灯丝断了
B、L1灯座两接线柱直接接通了
C、L2灯丝断了
D、L2灯座两接线柱直接接通了
7（08哈尔滨）某同学采用如图27所示电路做电学实验时，出现一处
电路故障，以下分析正确的是（）
A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路
8.（08安徽）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是 ( )
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
9.（08太原）图3是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不
亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一
现象的原因可能是 ( )
A、灯泡断路
B、滑动变阻器短路
C、灯丝电阻值过大
D、滑动变阻器连入电路阻值过大
10．（08台州）实验课上，同学们把两个相同
规格的小灯泡连接在如图甲所示的电路中，闭
合开关后，两灯发光．此时，一同学不小心把
L1的玻璃外壳打破了，结果L1熄灭，L2却更亮
了。
这是为什么呢？他们提出猜想：
猜想一：可能L1处发生开路；
猜想二：可能L1处发生短路。
（1）根据（填“串联”或“并联”）电路的特点．可知猜想一是不正确的。
（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？。
实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小。
说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是。
A．L1电阻变大 B．L1电阻变小
C．L2电阻变小 D．L1功率变大
11．（08潍坊）小明同学做实验时，连成了如图所示的电路．闭合
开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现
象的原因可能是( )
A．L1断路，L2断路 B．L1断路，L2短路
C．L1短路，L2断路 D．L1短路，L2短路
12．（08泰州）如图5所示的电路，合上开关，小灯泡正常发光若
将小灯泡和电流表的位置互换，则合上开关后的现象是( )
A．小灯泡不发光B．小灯泡会烧坏
C．小灯泡仍正常发光 D．电压表和电流表都没有示数
13（08威海）在如图3所示的电路中，当闭合开关S后，发现两灯
都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明
显偏转，该电路中的故障可能是 ( )
Ａ．灯泡L2短路Ｂ．灯泡L2断路
Ｃ．灯泡L1断路Ｄ．两个灯泡都断路
电路分析专题
1.（08荆门）图3是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电
阻，R是滑动变阻器，则( )
A．向油箱里加油时，电流表示数变大
B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏
D．油箱加油过满时，电流表将被烧坏
2（08河南）图5所示的是握力计的原理图，其中弹簧上端和滑动变
阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电
压表可显示压力的大小。
则当握力F增加时电压表的示数将( )
A．变大 B．变小
C．不变 D．无法确定
3.（08太原）计算机鼠标内装有起自动控制作用的传感器，图6是
它的工作原理示意图。
物体M在导轨上平行移动时，可带动与之相
连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。
当物体M向右移动时，电流表示数将______电压表示数将
___________。
（选填“变大”、“不变”或“变小”）
4．（08温州）如图29是大型电子地磅秤的电路图(电源电压恒定)，
当称物体的物重时，滑动变阻器R的滑片P会向下端滑动。
当被称物
体的物重为Gl时，电流表的示数为I1。
被称物体的物重为G2时，电
流表的示数为I2。
若I1<I2，则G1 G2。
(填“<”或“>”或“：”)。
5.（08无锡）在学校举行的物理创新大赛上，小明和小红所在的科技
小组分别设计了一种测量托盘所受压力的压力测量仪，如图甲、乙所
示。
两装置中所用的器材与规格完全相同，压力表是由电压表改装而
成，R1为定值电阻，阻值为10Ω，R2为滑动变阻器，规格为“10Ω lA"。
金属指针OP可在金属杆AB上滑动，且与它接触良好，金属指针和金属杆电阻忽略不计。
M为弹簧，在弹性限度内它缩短的长度与其所受的压力大小成正比。
当托盘所受压力为零时，P恰好位于R2的最上端；当托盘所受压力为50N时，P恰好位于R2的最下端，此时弹簧的形变仍在弹性限度内。
(1)甲装置中，当P位于R2的最下端时，电压表的示数为3V，则电源电压是多少?
(2)甲装置中，压力25N的刻度位置标在电压表表盘多少伏的刻度线上?
(3)在甲、乙两种装置中，两压力表的刻度特点有何不同?试说明理由。
6.（08黄石）某电子磅秤原理图如图15(甲)所示，主要部件是杠杆ABO，电流表A和压力传感器(相当于电阻值会随受到的压力大小发生变化的可变电阻)，其中杠杆可绕O点转动，且力臂之比AO：BO＝5：1，压力传感器的电阻值R随所受到的压力F的关系图像如图15(乙)所示，秤盘与杠杆质量均忽略不计，电源电压9V，R0=60Ω，(取g＝10N／kg)。
求：
(1)该秤的零起点(即秤盘上不放重物时)的刻度线应标在电流表刻度盘的多少mA处?
(2)当电流表示数为30rnA时，秤盘上放的物体的质量为多少kg?
7．（08滨州）有一种测量人的体重的电子秤，其测量部分的原理如图中虚线框里的内容所示。
它主要有四部分构成：踏板和压力杠杆OAB（可绕O点转动）、定值电阻R O、压力传感器R（其电阻值会随所受压力大小发生变化，变化关系如下表）、显示质量大小的仪表V（实质示一个量程为0~3V的电压表）。
已知OB∶OA＝１∶４，电源电压恒为３Ｖ，忽略踏板、杠杆及压杆的重力，g取10N/Kg.
压力F/N 0 50 100 150 200 250 300
电阻R/Ω300 250 200 150 100 50 0
（1）当踏板空载时，电压表的示数为0.75V，求定值电阻RO的大小。
（2）当某同学站在踏板上时，电压表显示为1.2V，此时压力传感器R的阻值多大？该同学
体重是多少K g？
8（08威海）图４是小丽设计的压力传感器的原理图，其中Ｒ1是滑动变阻器，R2是定值电阻。
当压力F增大时 A
Ａ．电流表示数减小，电压表示数增大
Ｂ．电流表示数减小，电压表示数减小
Ｃ．电流表示数增大，电压表示数增大
Ｄ．电流表示数增大，电压表示数减小。
