第八章 光照模型与面绘制算法

合集下载

计算机图形学中的光照模型

计算机图形学中的光照模型

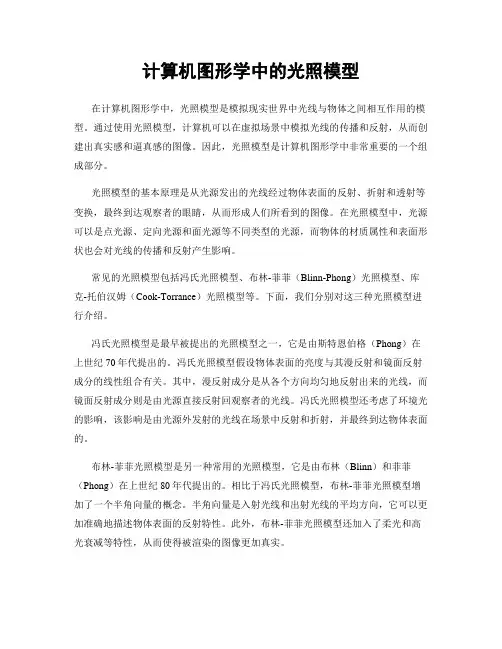

计算机图形学中的光照模型在计算机图形学中,光照模型是模拟现实世界中光线与物体之间相互作用的模型。

通过使用光照模型,计算机可以在虚拟场景中模拟光线的传播和反射,从而创建出真实感和逼真感的图像。

因此,光照模型是计算机图形学中非常重要的一个组成部分。

光照模型的基本原理是从光源发出的光线经过物体表面的反射、折射和透射等变换,最终到达观察者的眼睛,从而形成人们所看到的图像。

在光照模型中,光源可以是点光源、定向光源和面光源等不同类型的光源,而物体的材质属性和表面形状也会对光线的传播和反射产生影响。

常见的光照模型包括冯氏光照模型、布林-菲菲(Blinn-Phong)光照模型、库克-托伯汉姆(Cook-Torrance)光照模型等。

下面,我们分别对这三种光照模型进行介绍。

冯氏光照模型是最早被提出的光照模型之一,它是由斯特恩伯格(Phong)在上世纪70年代提出的。

冯氏光照模型假设物体表面的亮度与其漫反射和镜面反射成分的线性组合有关。

其中,漫反射成分是从各个方向均匀地反射出来的光线,而镜面反射成分则是由光源直接反射回观察者的光线。

冯氏光照模型还考虑了环境光的影响,该影响是由光源外发射的光线在场景中反射和折射,并最终到达物体表面的。

布林-菲菲光照模型是另一种常用的光照模型,它是由布林(Blinn)和菲菲(Phong)在上世纪80年代提出的。

相比于冯氏光照模型,布林-菲菲光照模型增加了一个半角向量的概念。

半角向量是入射光线和出射光线的平均方向,它可以更加准确地描述物体表面的反射特性。

此外,布林-菲菲光照模型还加入了柔光和高光衰减等特性,从而使得被渲染的图像更加真实。

库克-托伯汉姆光照模型是一种物理模拟的光照模型,它是由库克(Cook)和托伯汉姆(Torrance)在上世纪80年代提出的。

该光照模型基于微观的物理原理,考虑了光线与物体表面微观结构之间的相互作用。

库克-托伯汉姆光照模型因其真实感和准确性而被广泛应用于计算机图形学、计算机游戏等领域。

计算机图形学真实感图形绘制

计算机图形学真实感图形绘制
图12 光线跟踪算法
41
光线跟踪算法步骤
从视点出发,确定穿过每个像素中心的光线路径, 然后,沿这束光线累计光强,并将最终值赋给相应 像素。
对于每一像素光线,对场景中的所有物体表面进行 测试以确定其是否与该光线相交,并计算出交点的 深度,深度最大(z值)的交点即为该像素对应的可见
点。然后,继续考察通过该可见点的从属光线(
pname取值 GL_LIGHT_MODEL_AMBIENT
默认值 (0.2, 0.2, 0.2, 1.0)
GL_LIGHT_MODEL_LOCAL_VIEWE GL_FALSE
R
GL_LIGHT_MODEL_TWO_SIDE
GL_FALSE
GL_LIGHT_MODEL_COLOR_CONTR GL_SINGLE_COLOR OL
P点对环境光的反射强度为
图1 环境光的反射
8
漫反射光(Diffuse Reflection)
一个粗糙的、无光泽的表面呈现为漫反射。
特点:光源来自一个方向,反射光均匀地射向各个方向 。
由Lambert余弦定理可 得点P处漫反射光的强度为:
图2 漫反射
9
漫反射光(Diffuse Reflection)
含义 整个场景的环境光成分 如何计算镜面反射角
单面光照还是双面光照 镜面反射颜色是否独立于环境颜 色、散射颜色
52
OpenGL材质属性
在OpenGL中,下面的函数用于指定材质属性
void glMaterial{if} (GLenum face, GLenum pname, TYPE param);
43
光线跟踪算法步骤
图13 光线跟踪及光线跟踪树
44
光线跟踪算法步骤

第八章 DEM分析

第八章 DEM分析
3)容易实现自动化、实时化。常规地图要增加和修改都必须重 复相同的工序,劳动强度大而且周期长,而DEM由于是数字形 式的,所以增加和修改地形信息只需将修改信息直接输入计算机, 经软件处理后即可得各种地形图。
4、DEM应用
1)作为国家地理信息的基础数据; 2)土木工程、景观建筑与矿山工程规划与设计; 3)为军事目的而进行的三维显示; 4)景观设计与城市规划; 5)流水线分析、可视性分析; 6)交通路线的规划与大坝选址; 7)不同地表的统计分析与比较; 8)生成坡度图、坡向图、剖面图、辅助地貌分析、估计侵蚀和径流等; 9)作为背景叠加各种专题信息如土壤、土地利用及植被覆盖数据等,以 进行显示与分析; 10)与GIS联合进行空间分析; 11)虚拟现实(Virtual Reality);
在计算出各地表单元的坡度后,可对不同的坡度设定不同的灰度 级,可得到坡度图。
2、坡向
坡向是地表单元的法向量在水平面上的投影与X轴之间的夹角,
在计算出每个地表单元的坡向后,可制作坡向图,通常把坡向分为东、 南、西、北、东北、西北、东南、西南8类,再加上平地,共9类,用 不同的色彩显示,即可得到坡向图。
2)三角网法
对有限个离散点,每三个邻近点 联结成三角形,每个三角形代表一个 局部平面,再根据每个平面方程,可 计算各格网点高程,生成DEM。
2、DEM 生成 3)曲面拟合法
根据有限个离散点的高程,采用多项式或样条函数求 得拟合公式,再逐个计算各点的高程,得到拟合的DEM。 可反映总的地势,但局部误差较大。
(三)基于DEM的可视化分析
1、剖面分析
1)意义:
常常可以以线代面,研究区域的地貌形态、轮廓形状、 地势变化、地质构造、斜坡特征、地表切割强度等。
如果在地形剖面上叠加其它地理变量,例如坡度、土 壤、植被、土地利用现状等,可以提供土地利用规划、工 程选线和选址等的决策依据。

面绘制方法

面绘制方法
• 分类图:每一顶 点对应一条等值 线,如果相邻两 层的两条等值线 相连,则用一条 边连接分类图中 这两个顶点。
嵌套树Nesting tree
• 嵌套树:描述每一断 层上轮廓线的嵌套关 系。树中每一结点对 应于一条轮廓线,其 根结点对应于一虚拟 的包围所有轮廓线的 外轮廓线,树中每一 结点的后续结点对应 于被该结点的轮廓线 所直接包围的所有轮 廓线。
合,将该集合称为一个“水平集”。 • 分析“水平集”中双曲线拓扑性质的变化,可以简单直观
地确定体素内部曲面的拓扑和几何形状。
临界点与临界线
• 4种存在二义性的体素 中的等值面都存在临 界点(右图中两条点划 线的交点),“水平集” 中过临界点的等值线 (图中点划线),称 之为临界曲线。
确定临界点与临界线
• 连通分叉:在一个层面上有嵌套的两条等 值线,在另一个层面上是一条等值线。
马鞍面三角片的处理
马鞍面三角片的处理: • 在层面间引入附加点来重构等值面。 • 当层面间距离较小时,也可直接将附加点加在某一层面上,
不会产生太大的视觉误差。如上页图所示,两条轮廓线被 归类到单条轮廓线。 另外一种三角面片——极值点三角片:建立平面三角片网。
• 计算法向量:采用中心差 分计算出体素顶点处的梯 度,再用线性插值计算等 值点处的梯度值作为该点 的法向量。
二义性
• 在14种模式中,某 3A
3B
些模式存在二义性,
如右图示。
• 下节将着重讨论4
7B
7C
种存在二义性的体
素中等值面的重构
方法。
12A
12B
6A
6B
7D
10A
13A
13B
13E
(a)
(b)

Marching Cube 算法原理

Marching Cube 算法原理

Marching Cube 算法原理1.1.1 Marching Cube 算法概述面绘制法则是根据设定的阈值,从体数据中提取出表面的三角面片集,再用光照模型对三角面片进行渲染,形成三维图像。

面绘制法主要分为基于断层轮廓线的方法和基于体素的方法。

基于断层轮廓线的方法是先在不同的断层上提取出感兴趣区的轮廓线,然后在相邻的断层的轮廓线间构造出三角面片的方法,这在同一断层上有多个轮廓线时会产生模糊性,上下两层的轮廓线不易对应。

用户干预可以避免一定的模糊性,但是这样大大增加了操作的复杂性。

因此不被广泛采纳使用。

基于体素的方法以移动立方体法(Marching Cube,MC)为代表。

Marching Cubes算法是面显示算法中的经典算法,它也被称为“等值面提取”(Iso-surface Extraction)。

本质是将一系列两维的切片数据看作是一个三维的数据场,从中将具有某种域值的物质抽取出来,以某种拓扑形式连接成三角面片。

算法的基本原理MC算法的基本思想是逐个处理体数据场中的各个体元,并根据体元各个顶点的值来决定该体元内部等值面的构造形式"算法实现过程中,体元内等值面构造要经过以下两个主要计算:1、体元中三角面片逼近等值面的计算;2、三角面片各顶点法向量的计算。

1.1.2预备知识介绍(体素模型和等值面介绍)1、体素模型的介绍体素一般有两种定义:一种与二维图像中像素定义相类似。

直接把体数据中的采样点作为体素,另一种是把八个相邻的采样点包含的区域定义为体素。

在三维空间某一个区域内进行采样,若采样点在x,y,z,三个方向上分布是均匀的。

采样间距分别为Δx,Δy,Δz,则体数据可以用三维数字矩阵来表示。

每八个相临的采样点相临的立方体区域就定义为一个体素。

而这八个采样点称为该体素的角点。

他们的坐标分别为:(i, j, k), (i+1,j,k), (i,j+1,k), (i+1,j+1,k), (i,j,k+1), (i,j,k+1), (i+1.j+k+1), (i,j+1,k+1) 和(i+1,j+1,k+1)如图-1所示图-1 移动立方体的体素对于体素内任一点P6(x, y,z),其物理坐标可以转换为图像坐标 i6, j6,k6,其中i6=x/Δx, j6=y/Δy, k6=z/Δz.当把方向无关的三个线性插值作为体素模型时,其值可以表示为2、等值面(Iso-Surface)介绍在面重建算法中以重建等值面这一类算法最为经典。

三维重建算法原理

三维重建算法原理
/Forum/index.htm
CadCaeCamPlm 专业门户网站收集整理 版权属于原作者 联系 HuangSteve@

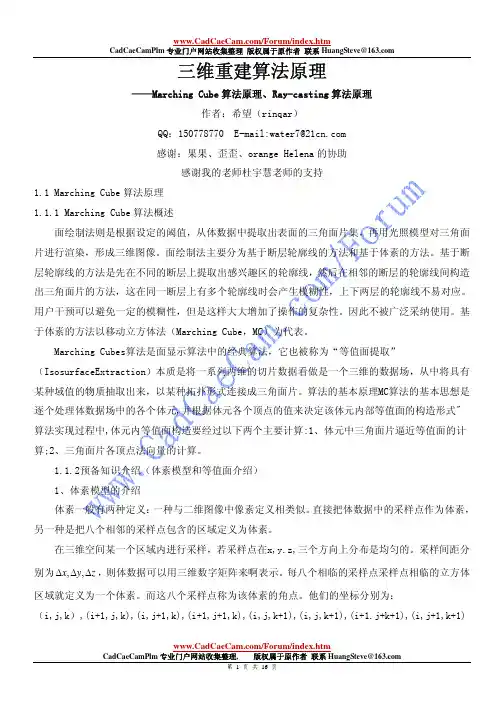

三维重建算法原理
——Marching Cube 算法原理、Ray-casting 算法原理 作者:希望(rinqar)
QQ:150778770 E-mail:water7@ 感谢:果果、歪歪、orange Helena 的协助
计算图示3-7 256种组合简化后的15种等值面与体素相交构成三角面片情况
区域就定义为一个体素。而这八个采样点称为该体素的角点。他们的坐标分别为: (i,j,k),(i+1,j,k),(i,j+1,k),(i+1,j+1,k),(i,j,k+1),(i,j,k+1),(i+1.j+k+1),(i,j+1,k+1)
/Forum/index.htm
图3-3 移动正方形等值面的几种情况 1.1.4移动立方体(Marching Cubes)算法 MC算法的基本假设是沿着立方体的边的数据场是呈连续线形变化的,也就是说如果一条边的两 个顶点分别大于小于等值面的值,在该边上庇佑且仅有一点是这条边与等值面的交点。确定立方体 体素等值面的分布是该算法的基础。 这里我们将理论与重建示例相结合使我们对MC算法进行更深一步的了解。 首先我们将经过处理后的图片切片数据可以看做是一些网格点组成的,这些点代表了密度值。
Marching Cubes算法是面显示算法中的经典算法,它也被称为“等值面提取” (IsosurfaceExtraction)本质是将一系列两维的切片数据看做是一个三维的数据场,从中将具有 某种域值的物质抽取出来,以某种拓扑形式连接成三角面片。算法的基本原理MC算法的基本思想是 逐个处理体数据场中的各个体元,并根据体元各个顶点的值来决定该体元内部等值面的构造形式" 算法实现过程中,体元内等值面构造要经过以下两个主要计算:1、体元中三角面片逼近等值面的计 算;2、三角面片各顶点法向量的计算。

三维标量场体可视化-环境工程研究所

三维标量场体可视化-环境工程研究所

环境信息可视化
第九讲矢量场可视化
图8.1 两种绘制方法的各自过程
环境信息可视化
第九讲矢量场可视化
8.2 体光照模型
体光照模型的研究是进行体绘制的基础.当光线穿过体素与 光线遇到一曲面时,会发生不同的光学现象.前者如光线穿过云 层会发生吸收、散射等现象,后者如光线射到桌面上,有漫射、 反射、透射等现象.不同的物理背景决定了体光照强度的计算与 面光照强度的计算有着不同的模型和方法.
环境信息可视化
第九讲矢量场可视化
从符号学角度出发,图标其实是一种逻辑符号,它表示了数 据与其解释之间的一种关系.符号与数据之间有三种相关方式: 图标(icon)、索引(index)和符号(symbol). 图标是基于数据与表示之间的一种相似性设计的,如表示分 子结构的化学分子式,它受到数据的影响,与数据有一种动态的 联系. 索引是根据数据的真实影响来表示对象,如表示时间的钟是 一种索引表示.与图标相比,索引是一种因果对应关系,而图标 主要是一种模拟表示. 符号与数据对象之间根据任意变换都能对应,如英文字母不 论如何变换其读音是不变的. 事实上,在可视化映射中所指的图标包括了符号学中的图标 和索引.最简单的矢量图标是箭头,箭头本身是一个图标,它定 性地描述了矢量的特征:方向和大小.而箭头中表示方向和长度 的是一种索引,与数据值之间是一种因果对应关系.
9. 1 概

可视化的过程是一个把实验数据或计算数据转换成人类视觉 能理解的表示形式的过程,根据不同的原始数据和不同的显示要 求,可视化有许多具体的方法,但整个可视化过程可以分成三个 阶段,即数据处理、可视化映射和绘制。 与标量场相比,矢量场的最大不同点在于每一物理量不仅具 有大小而且具有方向,这种方向性的可视化要求决定了它是与标 量场完全不同的可视化映射方法。 可视化映射主要是为数据设计一种能充分表达相关信息的表 示方法,这种具体的表示被称为图标(Icon).具体地讲,映射中 的图标被定义为一几何对象,映射的过程就是一个根据给定点的 数据,通过改变图标的几何特点,如长度、角度等,或改变其属 性,如颜色、不透明度等,对给定点进行编码的过程.

光照模型

光照模型

• 1975年,Phong提出图形学中第一个有影
简单光照模型-Phong光照模型
• Phong光照模型的综合表述:由物体表面上 一点P反射到视点的光强I为环境光的反射 光强Ie、理想漫反射光强Id、和镜面反射光 Is的总和。
I Ie Id Is
I a Ka I p [ Kd ( L N ) K s (V R)n ]
简单光照模型- 环境光例子
• 具有不同环境光反射系数的两个球
I a 1.0
Ka 0.4
Ka 0.8
简单光照模型-环境光
• 缺点:虽然不同的物体具有不同的亮度, 但是同一物体的表面的亮度是一个恒定 的值,没有明暗的自然过度。
简单光照模型
• 考虑引入点光源。
• 点光源:几何形状为一个点,位于空间中的某 个位置,向周围所有的方向上辐射等强度的光。 记其亮度为Ip
L S N S R

V
简单光照模型-镜面反射
• 镜面反射光特点
– 空间分布具有一定方向性 – 光强不仅取决于入射光和表面材料,还与观察方向
有关 – 具有与入射光相同的性质
N R L
P
镜面反射
简单光照模型-Phong光照模型
• 简单光照模型模拟物体表面对光的反射 作用,光源为点光源 • 反射作用分为
• 局部光照模型仅考虑了(1)
7.3.6 整体光照模型
• 例如:从视点观察到的物体A表 面的亮度来源于三方面的贡献: (1)光源直接照射到A的表面,然 后被反射到人眼中的光产生的。 (2)光源或其它物体的光经A物体 折射到人眼中的光产生的。 (3)物体B的表面将光反射到物体 A的表面,再经物体A的表面反射 到人眼中产生的。 • 局部光照模型仅考虑了(1)

计算机游戏概论3D基本算法

计算机游戏概论3D基本算法

计算机游戏概论3D基本算法计算机游戏是利用计算机技术,以交互方式展现的虚拟世界。

其中,3D游戏是指在计算机屏幕上以三维透视的形式呈现的游戏。

为了实现这样的效果,游戏开发者需要运用各种基本的3D算法。

以下将介绍几个常用的3D基本算法。

1.坐标变换在计算机游戏中,物体的位置和方向信息用坐标表示。

坐标变换是指将物体的模型坐标通过一系列矩阵运算转换为屏幕上的像素坐标,以实现物体的位置和方向的正确显示。

其中包括平移、旋转和缩放等操作。

2.光照模型光照模型是指模拟光线在物体上的反射和折射,以计算物体各点的光强和颜色。

常用的光照算法有环境光、漫反射和镜面反射等。

通过调整这些参数,可以实现不同光源和材质的效果。

3.投影投影是将3D场景投影到2D屏幕上的过程。

游戏中常用的投影有平行投影和透视投影两种。

平行投影是一种简单的投影方式,适用于类似于俯视图的场景。

而透视投影则能够提供更加逼真的效果,通过远近映射来模拟真实场景的观察效果。

4.可视化剔除可视化剔除是在绘制3D场景时,排除那些不可见的物体,减少不必要的渲染操作,提高绘制效率。

常用的可视化剔除算法有视锥剔除、背面剔除和物体剔除等。

通过这些算法,可以避免对于无法呈现在屏幕上的物体进行不必要的渲染,提高游戏的帧率和性能。

5.碰撞检测碰撞检测是模拟物体之间的触碰和碰撞的过程,常用于游戏中的物理模拟和碰撞效果。

常用的碰撞检测算法有包围盒检测、光线投射和凸多边形碰撞检测等。

通过这些算法,游戏可以实现真实的物理交互效果。

6.粒子系统粒子系统是模拟和渲染大量具有特定属性的小粒子的过程。

在游戏中常用于模拟火焰、烟雾、爆炸等效果。

通过调整粒子的大小、速度和颜色等参数,可以实现各种逼真的特效。

7.阴影渲染阴影渲染是模拟物体之间遮挡关系的过程,用于增强游戏场景的真实感。

常用的阴影算法有平面阴影、体积阴影和投射阴影等。

通过这些算法,可以实现物体之间的互相遮挡效果,使游戏场景更具逼真感。

了解计算机图形学中的光照模型与渲染算法

了解计算机图形学中的光照模型与渲染算法

了解计算机图形学中的光照模型与渲染算法计算机图形学是研究计算机图形及其渲染技术的学科,其中光照模型与渲染算法是实现真实感图形渲染的关键。

本文将介绍光照模型与渲染算法的基本概念,以及常见的光照模型和渲染算法。

一、光照模型光照模型是计算机图形学中用于模拟光线的传播和反射过程的数学模型。

它描述了光照对物体表面的影响,从而确定了物体表面的明暗、反射特性和颜色。

1. 环境光照环境光照是场景中无方向性的散射光,它均匀地照亮物体的所有部分。

它是全局光照的一部分,不受物体表面法线和材质属性的影响。

常用的环境光照模型有恒定环境光照模型和环境光照颜色模型。

2. 漫反射光照漫反射光照是指光线照射到物体表面后,按照光线方向和物体表面法线之间的夹角决定反射的光强。

漫反射光照模型考虑了物体的表面法线、光线方向和光线颜色等因素,常用的漫反射光照模型有Lambert光照模型和Blinn-Phong光照模型。

3. 高光反射光照高光反射光照是指光线照射到物体表面后,根据光线方向、表面法线和视线方向的夹角计算的反射光强。

它主要用于模拟物体的镜面反射,使物体表面产生亮点或高光。

常用的高光反射光照模型有Phong光照模型和Blinn-Phong光照模型。

二、渲染算法渲染算法是将三维场景转化为二维图像的过程,在光照模型的基础上计算物体表面的颜色,并在屏幕上绘制出最终的图像。

常见的渲染算法有光线追踪算法和光栅化算法。

1. 光线追踪算法光线追踪算法通过模拟光线从观察者发射、经过场景中的物体反射、折射和散射等过程,最终计算每个像素点的颜色值。

它可以实现逼真的光照效果,但计算复杂度较高。

常见的光线追踪算法有Whitted光线追踪算法、路径追踪算法和辐射度估计算法等。

2. 光栅化算法光栅化算法是将场景中的三维物体转化为屏幕上的二维像素的算法。

它通过将三维物体投影到屏幕平面,并根据光照模型和材质属性计算每个像素点的颜色值。

常见的光栅化算法有扫描线光栅化算法和三角形光栅化算法等。

phong光照模型公式

phong光照模型公式

phong光照模型公式Phong光照模型公式介绍•光照模型是计算计算机图形学中的重要概念之一,它描述了光照在物体表面的作用。

•Phong光照模型是计算机图形学中最常用的光照模型之一,由Bui Tuong Phong提出。

•本文将详细介绍Phong光照模型的公式及其各个组成部分。

Phong光照模型公式Phong光照模型可以分为三个独立的部分:环境光照、漫反射光照和镜面光照。

它们的组合就是物体的最终光照效果。

环境光照•环境光照是来自周围环境的无方向光,对物体的作用均匀而全局。

•环境光照的计算公式为:Ia = ka * La•其中,Ia是环境光照的强度,ka是环境光照系数,La是环境光颜色。

漫反射光照•漫反射光照是来自光源的有方向光,对物体表面的不同区域有不同的作用。

•漫反射光照的计算公式为:Id = kd * Ld * max(0, N · L)•其中,Id是漫反射光照的强度,kd是漫反射系数,Ld是光源颜色,N是物体表面法向量,L是光源方向向量。

镜面光照•镜面光照是来自光源的有方向光,对物体表面的特定区域产生高光效果。

•镜面光照的计算公式为:Is = ks * Ls * max(0, R · V)^s •其中,Is是镜面光照的强度,ks是镜面反射系数,Ls是光源颜色,R是光的反射方向向量,V是视线方向向量,s是镜面光照的反射指数。

光照模型的应用•Phong光照模型通常用于计算机图形学中的渲染算法,用于模拟真实世界中的光照效果。

•光照模型的计算可以应用于三维模型的表面上,使其在渲染过程中呈现出真实感和立体感。

总结•Phong光照模型通过组合环境光照、漫反射光照和镜面光照三个部分,可以模拟真实世界中的光照效果。

•光照模型在计算机图形学中有着广泛的应用,能够提升渲染效果和真实感。

•了解Phong光照模型的公式及其组成部分,对于研究和应用计算机图形学具有重要意义。

以上是对Phong光照模型公式的介绍和解析。

Phong光照模型

Phong光照模型

Phong光照模型简介在3D计算机图形学中,Phong着⾊是计算机图形学先驱Bui Tuong Phong发明的⼀种⽤于表⾯着⾊的插值技术。

也称为Phong插值或法向⽮量插值阴影。

它会在栅格化的多边形上内插表⾯法线,并根据内插法线和反射模型计算像素颜⾊。

Phong阴影也可以指Phong插值和Phong反射模型的特定组合。

主要过程:计算多边形顶点的法向量双线性插值计算每个像素点的法向量通过每个像素的法向量计算光强根据光强绘制像素历史:在1975年,由Phong提出,以他的名字冠名,是⼀种局部光照的模型。

Phong着⾊法与Gouraud着⾊法⽐较Phong着⾊法与Gouraud着⾊法类似,区别在于进⾏双线性插值的不是光照强度本⾝,⽽是顶点的法线。

因此使⽤这种着⾊法计算出的⾼光⽐Gouraud着⾊更精确。

Phong着⾊法与Gouraud著⾊法⽐较,Phong著⾊法的效果更逼真,能够提供更好的光滑曲⾯的近似值。

Phong著⾊法假设⼀个平滑变化的曲⾯为⼀⽮量。

在对于有较⼩的⾼光曲线区的反射模型,例如Phong模型时,Phong著⾊法⽐Gouraud著⾊法更优。

但运算程序也⽐前者为复杂。

Gouraud著⾊法在遇到在较⼤的多边形模型中央有⾼光曲线区时会产⽣严重的问题。

因为这些⾼光曲线区在多边形的顶点处会产⽣缺失⽽Gouraud著⾊法是基于顶点的颜⾊的,这些⾼光曲线区会从多边形的内部缺失。

这个问题在Phong著⾊法中得到了解决。

不同于通过多边形差值的Gouraud著⾊法,Phong著⾊法中⼀个⽮量是从多边形顶点的法线到多边形表⾯进⾏差值的。

为了或得到最后的像素颜⾊,⾯的法线被差值,应⽤于⼀个反射模型。

由于Phong著⾊法需要逐像素点进⾏计算,因此运算量远⼤于Gouraud著⾊法。

Phong光照模型是真实图形学中提出的第⼀个有影响的光照明模型,该模型只考虑物体对直接光照的反射作⽤,认为环境光是常量,没有考虑物体之间相互的反射光,物体间的反射光只⽤环境光表⽰。

计算机图形学中的光照模型与材质渲染算法实现

计算机图形学中的光照模型与材质渲染算法实现

计算机图形学中的光照模型与材质渲染算法实现导言:计算机图形学是研究如何使用计算机生成、处理和呈现图像的学科。

在计算机图形学中,一个重要的问题是如何实现真实感的图像渲染。

光照模型和材质渲染算法是实现真实感图像的关键。

本文将介绍光照模型和材质渲染算法的基本概念和实现方法。

一、光照模型光照模型用于模拟光照在物体表面的影响,通过模拟光照效果,使渲染出的图像更加逼真。

常用的光照模型有冯氏光照模型、Lambertian光照模型和Blinn-Phong光照模型等。

1.冯氏光照模型冯氏光照模型是最早提出的光照模型之一,它将光照效果分为三个部分:环境光、漫反射光和镜面光。

环境光是由周围环境中的间接光照射到物体表面而产生的,它对物体的光照效果起到整体性的作用。

漫反射光是指物体表面吸收了光能量后,在不同方向上均匀地散射出去的光能,它决定了物体表面的亮度。

镜面光是指物体表面光能量经过反射后聚焦到一定方向上的光能,它决定了物体表面的高光效果。

2. Lambertian光照模型Lambertian光照模型是一种简化的光照模型,它只考虑物体的漫反射光。

根据兰伯特定律,漫反射光的亮度与光源和物体表面法线的夹角成正比。

3. Blinn-Phong光照模型Blinn-Phong光照模型是一种介于冯氏光照模型和Lambertian光照模型之间的模型。

它在计算镜面光时使用了一种近似的方法,使计算更加高效。

二、材质渲染算法材质渲染算法用于将光照模型应用到物体表面的材质上,从而实现真实感的渲染效果。

常用的材质渲染算法有平均法向量法、纹理映射法和高光纹理法等。

1.平均法向量法平均法向量法是一种常用的材质渲染算法。

它通过对网格模型上的顶点法向量进行插值计算,获得表面上每个点的法向量。

然后再使用光照模型计算光照效果。

2.纹理映射法纹理映射法是一种常用的材质渲染算法。

它将一个二维图像(纹理)映射到物体表面上,在渲染过程中,根据纹理映射的坐标值,获取纹理上对应点的颜色值,再结合光照模型计算光照效果。

光线理想模型法

光线理想模型法

光线理想模型法是一种用于模拟光线在三维空间中传播的方法,它基于物理光学和几何光学的原理,可以用于模拟光线在复杂三维物体表面上的反射、折射、散射等现象。

这种方法在计算机图形学、虚拟现实、医学成像等领域有着广泛的应用。

光线理想模型法的基本思想是将光线看作是一系列离散的点,每个点都有一个方向和位置,这些点组成了光线的基本单元。

在模拟光线传播时,将光线照射到物体表面上的每个点上,根据物体的表面形状和材质,计算光线在该点的反射、折射、散射等效果,并将这些效果加到光线的基本单元上,继续传播。

光线理想模型法通常采用递归的方式进行模拟,即对于每个光线的基本单元,如果它照射到物体表面上,就将其传递给物体表面上的每个点进行处理,直到光线传播到物体的边缘或者没有反射的对象上为止。

在递归的过程中,需要考虑到光线传播的方向、物体的形状和材质等因素,以获得更加准确的模拟结果。

理想模型法的优点在于它能够准确地模拟光线在三维空间中的传播,适用于各种复杂的三维物体和场景。

同时,这种方法也具有较高的计算效率,可以在较短的时间内处理大量的光线和物体。

但是,理想模型法也存在一些缺点,例如它需要大量的计算资源和时间来处理复杂的场景,对于大规模的三维物体和场景可能会遇到性能瓶颈。

在实际应用中,光线理想模型法通常需要结合其他技术来提高模拟的准确性和效率。

例如,可以使用纹理贴图来模拟物体的表面细节和纹理,使用光照模型来模拟物体的颜色和光照效果,使用阴影算法来模拟物体的阴影和反射效果等。

此外,还可以使用优化的算法和数据结构来提高模拟的效率,例如使用空间划分算法来减少需要处理的点和面数量。

总之,光线理想模型法是一种非常有效的模拟光线在三维空间中传播的方法,适用于各种复杂的三维物体和场景。

它能够准确地模拟光线在三维空间中的传播效果,并且具有较高的计算效率。

在实际应用中,需要结合其他技术来提高模拟的准确性和效率,以适应不同场景的需求。

三维建模光照贴图知识点

三维建模光照贴图知识点

三维建模光照贴图知识点引言三维建模是计算机图形学中的一项重要技术,它可以将现实世界中的物体和场景转化为计算机可以处理的虚拟模型。

而光照贴图则是为这些虚拟模型添加逼真的光照效果的关键技术。

本文将以步骤思维的方式介绍三维建模光照贴图的相关知识点。

步骤一:了解光源类型在进行光照贴图之前,我们需要了解不同类型的光源。

常见的光源类型有环境光、平行光、点光源和聚光灯。

环境光是均匀分布在整个场景中的光线,平行光是无限远处的光源,点光源是从一个点向四面八方发出的光线,而聚光灯则是具有指向性的光源。

步骤二:了解材质属性除了光源,物体的材质属性对光照效果也有重要影响。

常见的材质属性包括漫反射、镜面反射和环境光反射。

漫反射是物体表面对光线均匀地反射,镜面反射则是在特定角度下产生反射光线,而环境光反射则是由于光源在场景中的间接反射而产生的光线。

步骤三:理解光照模型光照模型是描述光线如何与物体表面交互的数学模型。

常用的光照模型包括Lambert模型和Phong模型。

Lambert模型根据漫反射来计算光照强度,而Phong模型则结合了漫反射和镜面反射来计算光照强度。

步骤四:生成法线贴图法线贴图是一种纹理贴图,用于模拟物体表面的微小凹凸细节,从而增加物体的真实感。

在光照贴图中,法线贴图可以改变物体表面的法线方向,从而影响光线的反射和折射。

步骤五:创建光照贴图在进行光照贴图之前,我们需要先为模型创建UV映射。

UV映射是将三维物体的表面坐标映射到二维平面上的过程。

通过UV映射,我们可以在二维平面上绘制纹理贴图,从而实现光照贴图。

在绘制光照贴图时,我们可以使用图像编辑软件,如Photoshop,来绘制和编辑光照贴图。

步骤六:应用光照贴图在三维建模软件中,我们可以将光照贴图应用到模型上,从而实现逼真的光照效果。

通过调整光源类型、材质属性和光照模型,我们可以根据需要调整光照贴图的效果。

结论三维建模光照贴图是使虚拟模型更加逼真的重要技术。

三维标量场等值面可视化

三维标量场等值面可视化
• 对象空间往往比图像空间要大得多,单元投影法的计算时间 相对要大得多.
• 光线跟踪难以并行化,而单元投影的并行处理要相对容易得 多.
8.4体光线跟踪法
光线跟踪是三维场景绘制的一个很有效的方法,与传统的基于三
维场景几何表示的光线跟踪相比,体绘制光线跟踪有其许多自身的 特点:
•首先,对象空间的表示不同.传统的对象空间是用造型技术建立起来的几何表示; 而体绘制的对象空间是由被称为体素的单位立方体排列而成.也可以看成是由一系列 断层数据组合而成,称为体缓冲区. •其次,求交方式的不同.传统的光线跟踪是与对象表中的对象求交,求出最近的相 交点;而体绘制光线跟踪是遍历整个体缓冲区,求出第一个与光线相交的非透明的体 素,由该体素中所存的数据值计算其光照强度. •第三,计算复杂度的不同,传统光线跟踪算法其计算时间随着对象的增加,组成场 景对象的复杂度增加而大大增加,主要是由于求交的开销影响着整个算法的效率;而 体绘制免去了大量费时的求交计算,只需计算与立方体素的交和一个体素的遍历机 制.因而体绘制光线跟踪的复杂度与组成场景的对象数目和类型无关.其复杂度主要 和体缓冲区的分辨率有关.在给定分辨率的情况下,体绘制光线跟踪的时间几乎是一 常数. • 最后,任何与视点相关参数的改变,都会引起光线跟踪算法的完全重计算.对传统 光线跟踪而言,这些重计算包括纹理颜色的计算,光源可见性的检测,光照强度的计 算等等;而对于体绘制而言,许多与视点相关的计算在三维离散采样生成体数据时已 经存在于体数据中,如对象的纹理等,其绘制参数的改变主要是视点、光源和光照明 模型,相对而言。计算量要小一些.
光线跟踪的主要步骤: For 每条光线 Do
For 每个与光线相交的体素 Do 计算该体素对图像空间对应象素的贡献
(2)以对象空间为序的体绘制算法——单元投影法

MarchingCube算法原理

MarchingCube算法原理

MarchingCube算法原理Marching Cube 算法原理1.1.1 Marching Cube 算法概述面绘制法则是根据设定的阈值,从体数据中提取出表面的三角面片集,再用光照模型对三角面片进行渲染,形成三维图像。

面绘制法主要分为基于断层轮廓线的方法和基于体素的方法。

基于断层轮廓线的方法是先在不同的断层上提取出感兴趣区的轮廓线,然后在相邻的断层的轮廓线间构造出三角面片的方法,这在同一断层上有多个轮廓线时会产生模糊性,上下两层的轮廓线不易对应。

用户干预可以避免一定的模糊性,但是这样大大增加了操作的复杂性。

因此不被广泛采纳使用。

基于体素的方法以移动立方体法(Marching Cube,MC)为代表。

Marching Cubes算法是面显示算法中的经典算法,它也被称为“等值面提取”(Iso-surface Extraction)。

本质是将一系列两维的切片数据看作是一个三维的数据场,从中将具有某种域值的物质抽取出来,以某种拓扑形式连接成三角面片。

算法的基本原理MC算法的基本思想是逐个处理体数据场中的各个体元,并根据体元各个顶点的值来决定该体元内部等值面的构造形式"算法实现过程中,体元内等值面构造要经过以下两个主要计算:1、体元中三角面片逼近等值面的计算;2、三角面片各顶点法向量的计算。

1.1.2预备知识介绍(体素模型和等值面介绍)1、体素模型的介绍体素一般有两种定义:一种与二维图像中像素定义相类似。

直接把体数据中的采样点作为体素,另一种是把八个相邻的采样点包含的区域定义为体素。

在三维空间某一个区域内进行采样,若采样点在x,y,z,三个方向上分布是均匀的。

采样间距分别为Δx,Δy,Δz,则体数据可以用三维数字矩阵来表示。

每八个相临的采样点相临的立方体区域就定义为一个体素。

而这八个采样点称为该体素的角点。

他们的坐标分别为:(i, j, k), (i+1,j,k), (i,j+1,k), (i+1,j+1,k), (i,j,k+1), (i,j,k+1), (i+1.j+k+1), (i,j+1,k+1) 和(i+1,j+1,k+1)如图-1所示图-1 移动立方体的体素对于体素内任一点P6(x, y,z),其物理坐标可以转换为图像坐标 i6, j6,k6,其中i6=x/Δx, j6=y/Δy, k6=z/Δz.当把方向无关的三个线性插值作为体素模型时,其值可以表示为2、等值面(Iso-Surface)介绍在面重建算法中以重建等值面这一类算法最为经典。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
