土木工程制图—问题答疑材料

合集下载

图纸技术问题答疑

图纸技术问题答疑

综合楼1、结施004:挡土墙WQ2没有外竖向钢筋的答:D16@150(长钢筋)+D25@150(短钢筋):是的:标注,Q1是否内外标注一样?2、结施004:1-11~1/1-13轴交1-B轴,WQ1 答:1-11~1/1-13轴交1-B轴,修改为WQ2,的标高为-1.2M,而结施009板面标高为-0.005,WQ1的标高怎么确定.?3、结施009;1/1-13~1-21轴无板面标高,而此答:是。

部位建施001的标高为-1.2M.此板面标高是否按建施标高?4、车道建施与结施图上不符,建施车道底版以答:不填土。

下为回填土,结施以梁和柱为支撑点架空。

5、结施06中车道最低处标高-5.075,-4.975,答:以建筑物标高为准,注意结构标高比建筑标高是否正确?标高低50.6、结施06钢筋跨中比支座边钢筋多按两答:上部钢筋拉通,底部钢筋按11G图集处理。

端宿补10%是否可以,还是怎么处理?7、结施03承台1-16交1-L轴承台是否按-5.9M 答:是处理?8、结施06,1-C轴JKL20(13A):1/1-15轴JKL 答:取消梁一端悬挑,单跨梁面筋根数有多个标12(3A)梁标注有问题。

注时,以标注根数最多的为准。

1、结施001,-+0000以下墙体有烧结多孔砖,答:用烧结多孔砖,水泥砂浆灌实。

而结施005则用粘土砖。

图纸不符。

2、结施006,梁标高与承台平齐,梁以什么答:承台梁以承台为支座,板与梁的为支坐?搭接见结施005附注第3点。

3、结施006A轴交14~15轴是否增加一根地梁?答:增加一根地梁,梁的配筋大小同+1.6MKL18a一样。

4、结施006无板处的梁是否按未标注的梁答:结施006无板处的梁顶平承台顶面,处理,因为无板处都是卫生间及洗浴间,是否卫生间及洗浴室地面做法件建施总说明。

要考虑防水处理?1、结施021:2-E交2-5~2-8梁标高应降至-0.45,答:是。

与板面标高一致。

2、结施021:21~24轴交2-B~(2-T轴南偏4.3M) 答:另出设计变更.见附图处的结构标高为+0.85,而建施001此部分的标高为-0.85。

土木工程制图-问题答疑材料

土木工程制图-问题答疑材料

问题答疑材料1.建筑图中剖面图分为哪几类?答:常用的剖面图有1.全剖面图2.阶梯剖面图3.局部剖面图4.半剖面图5.旋转剖面图2.楼地面装修图能不能作为地面材料采购的参考图样答:可以作为地面材料采购的参考图样3.如果两直线的标高投影平行,上升或下降方向一致,而且坡度或间距相等,则两直线会?答:两直线是平行的4.墙柱面装修图中,次要轮廓线如装饰线等用什么表示答:用细实线表示5.机械制图国家标准规定汉字应该书写成什么字体?答:长仿宋体6.总平面图中,用坐标确定位置时,宜注出房屋几个角的坐标??答:宜注出三个角的坐标7.有关绘制轴测图最重要的参数是什么?答:轴向伸缩系数轴间角或轴倾角8.土木工程制图旁标注的字母是什么意思?还有个字母分之一。

如1/E.就是那种施工用的图纸答:表示轴线分式表示次要轴线9.钢筋按其作用分为哪几类呢?答:1.受力筋——承受拉、压应力的钢筋。

2.构造筋:1.箍筋——承受一部分斜拉应力,并固定受力筋的位置,多用于梁和柱内。

2.架立筋——用以固定梁内钢箍的位置,构成梁内的钢筋骨架。

.3分布筋——用于屋面板、楼板内,与板的受力筋垂直布置,将承受的重量均匀地传给受力筋,并固定受力筋的位置,以及抵抗热胀冷缩所引起的温度变形。

4.其它——10.请问正等轴测图和斜轴测图在作图时的区别及该注意些什么呢答:正等轴测图是正轴测图的一种,它与斜轴测图的的区别是投射方向S是否垂直于投影面,前者垂直,后者倾斜,作图时需要注意:轴向伸缩系数,以及轴间角或轴倾角11.在建筑装饰施工图中,吊顶平面应采用什么视图来表示?答:应采用镜像视图来表示12.虚线为实线段的延长线时,要不要与实线连接答:需要留有间隔13.房屋的二层平面图其水平剖切位置应在什么位置?答:一般在二层楼窗台上,横切窗14.圆柱上的截交线有几种?答:有三种:圆椭圆矩形15.截交线都是闭合的吗?一般是闭合的16.由于墙柱面的构造都比较细小。

绘制比例一般搜不宜小于答:不宜小于1:5017.物体坐标系的XOZ面平行于轴测投影面,斜轴测图的轴间角∠X1O1Z1为?答:轴间角为90°18.读图的基本方法有哪几种?答:形体分析法和线面分析法19.如何用直角三角形法求一般位置线段的实线的实长及倾角?20.怎样利用曲面的积聚投影来求相贯线呢?答:相交两曲面体,如果有一个表面投影具有积聚性时,就可利用该曲面体投影的积聚性作出两曲面的一系列共有点,然后依次连成相贯线。

土木工程材料课后习题解答

土木工程材料课后习题解答

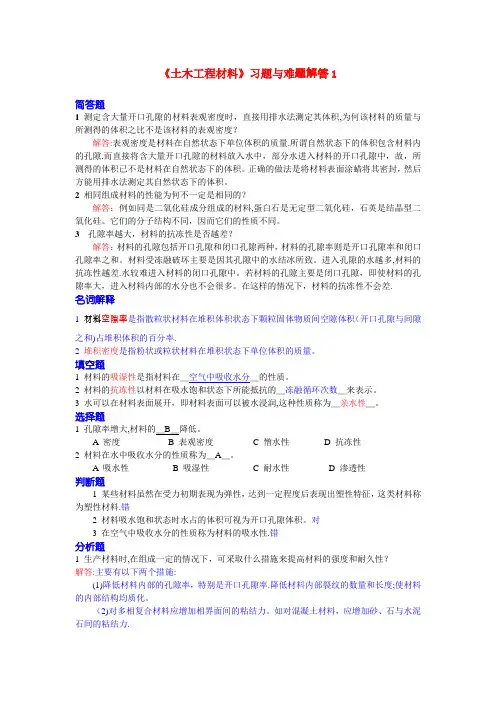

《土木工程材料》习题与难题解答1简答题1 测定含大量开口孔隙的材料表观密度时,直接用排水法测定其体积,为何该材料的质量与所测得的体积之比不是该材料的表观密度?解答:表观密度是材料在自然状态下单位体积的质量.所谓自然状态下的体积包含材料内的孔隙.而直接将含大量开口孔隙的材料放入水中,部分水进入材料的开口孔隙中,故,所测得的体积已不是材料在自然状态下的体积。

正确的做法是将材料表面涂蜡将其密封,然后方能用排水法测定其自然状态下的体积。

2相同组成材料的性能为何不一定是相同的?解答:例如同是二氧化硅成分组成的材料,蛋白石是无定型二氧化硅,石英是结晶型二氧化硅。

它们的分子结构不同,因而它们的性质不同。

3 孔隙率越大,材料的抗冻性是否越差?解答:材料的孔隙包括开口孔隙和闭口孔隙两种,材料的孔隙率则是开口孔隙率和闭口孔隙率之和。

材料受冻融破坏主要是因其孔隙中的水结冰所致。

进入孔隙的水越多,材料的抗冻性越差.水较难进入材料的闭口孔隙中。

若材料的孔隙主要是闭口孔隙,即使材料的孔隙率大,进入材料内部的水分也不会很多。

在这样的情况下,材料的抗冻性不会差.名词解释1 材料空隙率是指散粒状材料在堆积体积状态下颗粒固体物质间空隙体积(开口孔隙与间隙之和)占堆积体积的百分率.2 堆积密度是指粉状或粒状材料在堆积状态下单位体积的质量。

填空题1 材料的吸湿性是指材料在_空气中吸收水分_的性质。

2 材料的抗冻性以材料在吸水饱和状态下所能抵抗的_冻融循环次数_来表示。

3 水可以在材料表面展开,即材料表面可以被水浸润,这种性质称为_亲水性_。

选择题1 孔隙率增大,材料的_B_降低。

A 密度B 表观密度C 憎水性D 抗冻性2 材料在水中吸收水分的性质称为_A_。

A 吸水性B 吸湿性C 耐水性D 渗透性判断题1 某些材料虽然在受力初期表现为弹性,达到一定程度后表现出塑性特征,这类材料称为塑性材料.错2 材料吸水饱和状态时水占的体积可视为开口孔隙体积。

土木工程专业毕业答辩常问225个问题

土木工程专业毕业答辩常问225个问题

抗震与高层结构设计何谓震级和地震烈度?答:震级是表示一次地震本身强弱程度和大小的尺度,同时也表示一次地震释放能力的多少。

地震烈度是指地震时某一地区的地面和各类建筑物遭受到一次地震影响的强弱程度。

2.局部地形条件是指什么?答:孤立突出的山梁、山包、条状山嘴、高差较大的台地、陡坡、古河道岸边。

3.何谓地震设防?答:抗震设防是指对建筑物进行抗震设计并采取一定的抗震构造措施,以达到结构抗震的效果和目的。

4.抗震设防的依据是什么?答:依据是抗震设防烈度。

5.抗震设防目标是什么?答:①在遭受低于本地区设防烈度的多遇地震影响时,建筑物一般不受损坏或不需要修理仍可继续使用。

②在遭受相当于本地区设防烈度的多遇地震影响时,建筑物可能有一定的损坏,但不致危及人民生命和生产设备的安全,经一般修理或不需修理仍可继续使用。

③在遭受高于本地区设防烈度的预估早遇地震影响时,建筑物不致倒塌或发生危及生命的严重破坏。

6.建筑物的抗震类别分为几类?答:按重要性程度划分为四类:甲类、乙类、丙类、丁类。

7.《抗震标准》对各类建筑的抗震设计提出的设防烈度要求是什么?答:甲类:对地震作用和抗震措施均较本地区的设防烈度提高一度采用。

乙类:对地震作用按本地区的设防烈度确定,对抗震措施,当本地区的设防烈度为6~8度时应提高一度采用;当为9度时,可适当提高。

丙类:对地震作用和抗震措施均按本地区的设防烈度采用。

丁类:一般情况下,地震作用按本地区的设防烈度确定,抗震措施、当本地区设防烈度为7~9度时,可降低一度。

6度时不降低。

8.抗震设计的基本要求从哪几方面考虑?答:①建筑场地②地基和基础③平面、立面布置④抗震结构体系⑤结构构件⑥非结构构件⑦材料和施工质量⑧隔震与消能9.场地土对震害有何影响?答:由于场地土质条件的不同,建筑物的震害也不相同,软弱地基与坚硬地基相比,软弱地基地面的自震周期长,振幅大,震害也重。

在软弱地基上柔性结构最容易遭到破坏,刚性结构则表现较好。

土木工程材料答疑资料

土木工程材料答疑资料

土木工程材料导学资料问题答疑材料1、石油沥青性能的三大技术指标及其意义。

答:针入度、延度、软化点。

分别表征沥青的粘性、塑性、温度敏感性。

同一品种的石油沥青材料,牌号越高,则粘性越小,针入度越大,塑性越好,延度越大,温度敏感性越大,软化点越低。

2、我国现行国家标准测定金属硬度的方法有哪些答:布氏硬度、络氏硬度、维氏硬度3、工程使用减水剂可能获得哪些技术经济效果?答:主要有以下三大作用1、减少用水量,同等水泥用量下提高混凝土强度2、增大流动度,改善和易性,增强施工可塑性3、调节凝结时间,解决混凝土远距离运输。

4、普通混凝土强度的大小主要取决于什么因素?答:主要取决于水泥强度和水灰比,还有温度、龄期、原材料等等5、土木工程材料的防火性能包括哪些?答:燃烧性能、耐火性能、燃烧时的毒性、发烟性6、建筑用轻钢龙骨产品标记由什么组成?答:强度、代号、高度7、钢材主要有那些力学性能?答:主要有拉伸性能、冲击性能、疲劳性能8、钢材的塑性指标主要有哪些?答:延伸率、断面收缩率9、高效减水剂有哪几种?答:目前的高效减水剂主要是是萘系、三聚氰胺系和由它们复配而成的减水剂,其中以萘系为主,占67%,特别是我国,大部分高效减水剂均是以萘为主要原料的萘系高效减水剂。

10、决定材料耐腐蚀性的内在因素是什么?答:一方面材料本身的耐腐蚀性起决定性作用,另一方面材料的空隙率对材料的耐腐蚀性有一定的影响。

11、响混凝土和易性的因素是什么?如何提高混凝土的和易性?答:和易性的影响因素很多:一般有水泥品种和水泥细度;单位用水量;水泥浆量;水灰比;骨料的品种,粒径,级配,含泥量等;砂率;掺合料和外加剂;搅拌;温度和时间等等。

提高混凝土和易性的方法一般有以下:采用合理砂率;改善骨料级配;当混凝土拌合物坍落度太小时,保持水灰比不变,适当增加水泥浆量;当混凝土拌合物坍落度太大时,保持砂率不变,适当增加砂石用量;掺加矿物掺和料;掺加外加剂12、轻骨料的技术要求有哪些?答:轻骨料的技术要求主要包括堆积密度、颗粒级配、筒压强度、吸水率四项,同时对持久性、安定性和有害杂质含量等有一定要求。

土木工程专业毕业答辩问题及答案【模板范本】

土木工程专业毕业答辩问题及答案【模板范本】

5.6水平荷载作用下,框架和剪力墙的变形特点有什么不同?P275.7风荷载计算需考虑哪些因素?高度、体型、地区5。

8框架内力分析中,分层法的前提条件是什么?(1)梁上荷载仅在该梁上及与其相连的上下层柱产生内力,在其他层梁上及柱上产生的内力可忽略不计;(2)竖向荷载作用下框架结构产生的水平位移可以忽略不计。

5。

9重力荷载代表值是如何确定的?P375。

9规程对高层建筑结构的层间水平位移做出了限值?其目的是什么?如果高层建筑结构的层间水平位移太小,是否合适,为什么?P7,表2-31〈=/800,防止过大导致建筑物倒塌。

太小:说明结构的整体刚度太大,加大了地震作用效应,而且也不经济.5.10风荷载计算中,分整体风荷载计算和局部风荷载计算,其目的是什么?整体风荷载是指整个建筑所受到的风荷载,由整体承担,而局部风荷载是局部面积建筑所受到的风荷载,由局部承担.它们计算时所用风荷载体型系数不同。

5.11抗震设计时,为什么要进行0。

2V 0的调整?怎样调整?P44为发挥框架抵抗水平力的作用,总框架承受的最大层剪力宜在0.2~0。

4Vo 之间对总框架剪力V f 〈0.2 V 0的楼层,V f 取0。

2 V 0和1。

5 V f ,max 中的较小值。

5。

12什么是反弯点?弯距为零的点5.13总体信息中,周期折减系数的意义是什么?因为不考虑填充墙的刚度,实际刚度会大点,所以要折减5。

14 在高层建筑结构设计中,为什么要限制结构的层间位移和顶点位移?高层建筑P426.水平荷载作用下结构的内力分析需要注意的问题水平荷载作用下结构的内力计算主要包括总剪力墙、总框架、总连梁的内力计算和各片墙、各榀框架,各根连梁的内力计算。

6。

1如何计算在各类水平荷载作用下总剪力墙上任意一点发生的水平位移?如何进行水平位移验算,用哪个参数进行验算?P1346。

2如何计算在各类水平荷载作用下总剪力墙任意一点的内力(弯矩、剪力),总框架的内力(弯矩、剪力)?P1356.3在刚结计算体系中,什么是总框架的广义剪力?如何计算总连梁的分布约束弯矩?总框架的广义剪力等于总框架的总剪力加上总连梁的分布约束弯距。

土木工程施工问答题及答案教学文稿

土木工程施工问答题及答案教学文稿

土木工程施工问答题及答案问答题第一章1-1.在土方工程施工中如何考虑土的可松性?可松性:土的可松性是指自然状态的土, 经开挖后, 其体积因松散而增加; 回填后虽经压实, 仍不能恢复到原来的体积。

土的这种性质, 称为土的可松性。

土的可松性用可松性系数表示。

土经开挖后的松散体积V2 与自然状态下的体积V1 之比,称为最初可松性系数, 即V2/ V1=KS; 土经回填压实后的体积V3 与自然状态下的体积之比, 称为最后可松性系数, 即K′S= V3/ V1。

土的可松性大小用可松性系数表示,书本P6,PPT第一张第6页,场地设计标高调整。

影响:由于土方工程量是按自然状态下的体积来计算的, 所以, 土的可松性对场地平整中土方量的平衡调配、确定场地设计标高、计算土方机械生产率、确定运土机具数量及弃土坑的容积、填方所需的挖方体积等均有很大影响。

渗透系数K值大小对降低地下水位影响极大, 是基坑选择降水方案的重要参数。

1-2.为什么在雨季土方边坡容易塌方?雨水使土的含水量增加,从而使土体自重增加,抗剪强度降低。

1-3.土方边坡坡度如何表示?影响土方边坡大小的因素有哪些?土方边坡坡度用挖方深度(或填方高度)H与其边坡宽度B之比来表示。

影响因素:土质、开挖深度、开挖方法、留置时间、排水情况、坡上荷载。

1-4.流砂产生的原因及防治方法?由于地下水的水力坡度大,即动水压力大,而且动水压力的方向(与水流方向一致)与土的重力方向相反,土不仅受水的浮力,而且受动水压力的作用,有向上举的趋势。

当动水压力等于或大于土的浸水密度时,土颗粒处于悬浮状态,并随地下水一起流入基坑,即发生流沙现象。

1-4. 为什么井点降水对基坑周边建筑物会产生不良影响? 可采取什么预防措施?在软土中进行井点降水时, 在抽水影响半径范围内, 由于地下水位下降, 土层中含水量减少并产生固结、压缩, 致使地面产生不均匀沉降。

这种不均匀沉降会使邻近建筑物产生下沉或开裂。

工程图纸答疑

工程图纸答疑

工程
图纸答疑
一、建筑
1、建施05中烟道无具体作法。

答:参照XGJ图集作。

2、室外楼梯21轴是否保温,梁柱是否保温?
答:都做保温,梁柱采用5cm厚笨板。

3、建施06中干部宿舍(21轴)及1轴是否都为予留
洞?小房子用何材料隔开。

答:干部宿舍及1轴为予留洞,小房子用陶粒块
砌筑。

4、建施07中三层平面图中E轴与结施03框架柱不
符?
答:以结施为准。

5、结施05中所有楼梯都查图集(配筋及TZ、基础配
筋)?
答:所有构件均参照图集。

6、设施02中是否有管道?
答:有管道,作法参见06G306图集,2级荷载。

7、建施06,2层平面图中雨棚的上翻梁穿钢管影响结
构主筋保护层及排水不畅,是否改为从梁上找坡,
排水?
答:可以。

二、电气
1、电源线实际在北面,是否进户改为由北进?
答:改为由北进
2、进AL0箱是否改为由地下室进?
答:改为由地下室进。

3、插座箱标高是多少?
答:定为1.5m
4、眷帘门接线盒标高如何确定?
答:距顶30cm。

二O一O年七月十三日。

土木工程专业答辩题签参考答案资料

土木工程专业答辩题签参考答案资料

土木工程专业答辩题签参考答案1、 混凝土有哪几个基本强度指标?答:立方体轴心抗压强度cu f ,轴心抗压强度c f ,轴心抗拉强度t f 。

2、 混凝土的收缩和徐变有何本质区别?答:收缩是指混凝土结硬过程中体积减小,与荷载无关;而徐变是指混凝土在长期不变荷载作用下,应变随时间不断增长的现象,它直接与荷载有关。

3、 HPB235、HRB335、RRB400分别表示什么?答:热轧光面钢筋,屈服点为235N/mm 2;热轧带肋钢筋,屈服点为335N/mm 2;余热处理钢筋,屈服点为400N/mm 2。

4、 钢筋冷加工的方法有哪几种?答:冷拉,冷拔,冷轧。

5、 钢筋的塑性指标指的是什么?答:延伸率、冷弯角度。

6、 钢筋与混凝土之间的粘结力由哪几部分组成?答:化学胶结力,摩擦力,机械咬合力,钢筋端部的锚固力。

7、 钢筋混凝土结构中,为什么光面钢筋在端部需做弯钩?答:增大锚固能力。

8、 钢筋混凝土结构中,什么是单筋截面?什么是双筋截面?答:仅在混凝土受拉区配置受力钢筋的截面为单筋截面。

同时在混凝土受拉区和受压区配置受力钢筋的截面为双筋截面。

9、 钢筋混凝土梁正截面破坏有哪几种形式?答:超筋破坏,适筋破坏,少筋破坏。

10、钢筋混凝土梁正截面应力状态发展的全过程分为哪几个阶段?答:弹性阶段(截面开裂前的阶段),从截面开裂到钢筋屈服阶段,破坏阶段。

11、混凝土保护层起什么作用?答:混凝土保护钢筋,防止钢筋锈蚀满足钢筋与混凝土耐久性的要求,使钢筋可靠地锚固载混凝土内,保证钢筋和混凝土共同工作。

12、钢筋混凝土T 形截面梁如何分类?答:按受压区混凝土形状分为两类T 形截面,压区混凝土为矩形称为第一类T 形截面(中性轴在翼缘板内),压区混凝土为T 形称为第二类T 形截面(中性轴在肋板内)。

13、整浇梁板结构中的连续梁,其跨中截面和支座截面分别按什么截面计算?为什么?答:跨中截面按T形截面计算,因为跨中正弯矩使板受压,考虑板作为翼缘参加工作;支座截面为负弯矩区段,板处在受拉区,不承担拉力,因此按矩形计算。

土木工程专业毕业设计图纸容易出现的问题

土木工程专业毕业设计图纸容易出现的问题
层次,水落管的侧面投影。
错误:1、楼梯部位生成楼面线 2、无梁。
3、无室内地面 4、墙基础无折断线、无 防潮层等
6、建筑详图
(1)图例:大样图要画出材料的图例
错误:1、生成室内地面线、 层间线。无室外地坪线
2、生成立面图尺寸
5、剖面图
(1)尺寸标注:既有标高也有尺寸标注。 标高要表示楼层处及楼梯平台等处的标高。 (2)图例:剖到的混凝土和墙体用不同的材料表示。 比例较小时,混凝土涂黑。 (3)地面节点:要有地面以下墙体用折断线断开,墙基
处防潮层不要漏画。 (4)梁、圈梁、过梁等的断面形状一般要涂黑表示。 (5)屋顶处:要画出檐口处女儿墙翻檐等及屋顶的构造
2、标准层平面图
(1)同上(1)(2) (2)楼梯的画法
3、顶层平面图
(1)同标准层 (2)注意楼梯
பைடு நூலகம்、立面图
(1)尺寸标注:立面图只标注标高尺寸。 要标注:室外地坪、台阶顶面、窗台窗顶、檐口等
处标高。 切忌:不要标注楼层的标高。不需要其它尺寸! (2)线形:轮廓线是粗实线、地面线可以是粗实
线也可以特粗实线。 (3)定位轴线:只在两端标注。 (4)水落管也要在立面图上标注。 (5)立面图主要要表示外墙面的做法。
一、图面安排
1、同一张图纸需要画几个图时安排如下:
立面图
侧面或 剖面
平面图
满足:长对正、高平起、 宽相等
安排几张平面图时:
标准层或顶层 底层平面图
2、同一张图 纸安排几张平 面图时,要按 照上下顺序布 置。
二、各种图出现的错误
1、底层平面图 (1)尺寸: 总尺寸:应标注总长总宽,即:是墙的最外边缘。 尺寸数字:大小一致,不能被遮盖。 (2)标高: 标高不同处应有分界线。如:出入口、卫生间、阳台等 (3)室外部分 指北针:位置、大小 室外散水、水落管的位置、台阶等 剖面位置 (4)室内部分: 楼梯:剖切位置、画法

土木工程专业毕业答辩常问225个问题

土木工程专业毕业答辩常问225个问题

1. 框架结构按承重体系分为哪几类?说明优缺点。

答:(1)横向框架承重方案;优点:横向框架数较少有利于增加房屋横向抗侧移刚度;纵向连系梁截面尺寸较小,有利于建筑的通风采光。

缺点:主梁截面尺寸较大,使结构层高增加。

(2)纵向框架承重方案;优点:适用于大空间房屋,净空高度较大,房屋布置灵活。

缺点:进深尺寸受到板长度的限制,同时房屋的横向刚度较小。

(3)纵横向框架混合承重方案。

优点:各杆件受力较均匀,整体性能较好;2. 框架体系的优点是什么?说明它的应用范围。

答:框架结构体系的优点是:整体性和抗震性均好于混合结构,平面布置灵活,可提供较大的使用空间,也可形成丰富多变的立面造型。

适用范围:工业厂房及公共建筑中广泛使用。

3. 框架结构的设计步骤是什么?答:(1)、结构平面布置;(2)、柱网和层高的确定;(3)、承重方案的确定(4)、荷载计算;(5)、内力、位移计算;(6)、配筋计算;(7)、钢筋选择;(8)、绘制结构施工图。

4. 怎样确定柱网尺寸?答:框架结构柱网应满足房屋使用要求,同时构件的规格、类型要少,柱网间距一般不宜小于3.6m,也不宜大于6.0m,柱网跨度根据使用要求不同,有2.4m、2.7m、3.0m、5.8m、7.5m、8.0m、12.0m等。

5. 怎样确定框架梁、柱截面尺寸?答:框架梁的截面尺寸,(1)应满足刚度要求;(2)满足构造要求;(3)满足承载力要求。

框架柱的截面尺寸,(1)应满足稳定性要求;(2)满足构造要求;(3)满足承载力要求。

6. 怎样计算水平荷载作用下框架的内力和侧移?答:水平荷载作用下框架内力的计算方法用反弯点法和D值法。

具体计算步骤是:反弯点位置的确定;柱的侧移刚度的确定;各柱剪力的分配;柱端弯矩的计算;梁端弯矩的计算;梁的剪力的计算。

水平荷载作用下的侧移的计算:可认为是由梁柱弯曲变形引起的侧移和柱轴向变形的叠加。

7. 修正反弯点法(D值法)计算要点是什么?答:修正反弯点法(D值法)的计算要点是:1)修正柱的抗侧移刚度;2)修正反弯点刚度;3)柱的剪力分配;4)柱端弯矩计算;5)梁端弯矩的计算;6)梁的剪力的计算。

图纸会审和答疑

图纸会审和答疑

图纸疑问建筑部分:1、小商铺钢梯、屋面钢梯是否在本次预算内计入,如计入请出示选用图集。

2、保温板界线划分?3、通风百页,及空调百页是否在本次预算内计入。

4、屋面轻钢玻璃雨棚是否在本次预算内计入,如计入请出图。

5、土方开挖放坡系数暂按0.33计入?6、J02中单元入口大堂是指哪部分请划分,电梯厅是否指前室部位?7、楼梯间、电梯前室、公共部分墙面是否按内墙粉刷4作。

8、电梯门套做法?9、J02地下室墙面下是否做踢脚板,如作是否按相应地面做法?10、J02顶棚3,小商铺板底乳胶漆面层是否取消?11、J03,按标高C1022窗台下为400mm,窗下防火玻璃及窗上采用的安全玻璃本次预算是否暂按普通玻璃计算?12、J03大样图中尺寸未考虑25mm,预算按洞口尺寸计算,将来制作时按洞口尺寸每边收25mm?13、J04通向地下车库通道砖砌踏步,请给地下车库标高14、挖土弃土的距离有多远?15、外墙保温是否为大模内置?16、建筑中台阶2,的宽度是否为2.2米?17、J19,外墙造型大样砖砌体基础做法?18、1#楼商铺屋面女儿墙无做法?19、通向地下车库部分,因未见地下车库图纸,此处本次预算是否只计算到本楼南外墙边?结构部分1、G02图13中砼附加二级10是否为三级10?2、G04,本次预算桩基夯扩体投料是否暂按0.5m3计入?桩长暂按图纸标注尺寸计入?充盈系数按1.10计入?3、G05说明1中马镫筋三级14@1200,但示意图为三级14@1000,按那个?4、G05 500厚底板钢筋外侧边缘是否设立封口钢筋,如设配筋及间距?5、G19,4轴上B轴~A轴角部梁是按JCZL(1)还是LL13通长设置?6、2#楼商铺上女儿墙01和02位置如何划分?7、1轴上LL11是否为通长设置?其余这中情况也如上处理?8、1#楼建筑中入口有雨棚,但结构未见做法?9、建筑一层商铺标高为-0.3米,但结构为-0.1米,如执行建筑,结构在此处如何处理?10、G16 LL每侧配筋一级10是否为三级10?11、G16 在屋面层LL截面是否增加100mm?12、G18,XL5,L1截面及配筋?13、G19 XL1截面及配筋是否按G18图纸中XL1?14、支座负筋是否为两边带弯折样式?15、G19 G21G22中○7、○15、○3支座负筋均有两种间距或长度,按那个?16、G19 卫生间前过道板底配筋是否按LB1?17、G26 6.56~9.56~54.56踏步为1500 10等分,还是1500 9等分?18、请出示构造柱位置图?安装部分:给排水本次预算是否计算到出散水或台阶外500mm?给排水室外是否设置地沟?陕西晟方建筑工程有限公司二O一三年九月十二日。

土木工程毕业设计学生图纸常见问题说明

土木工程毕业设计学生图纸常见问题说明

图纸常见问题1.缺少图框,用学校发的统一图框。

图纸排序:JZ-1~JZ-××(或JS-1~JS-××)建筑设计说明、一层平面图、二~四(标准)层平面图、五(顶)层平面图、屋顶平面图、①①轴立面图、I-I剖面图;JG-1~JG-××(或GS-1~GS-××)结构设计说明。

基础布置图、柱配筋图、×××m 梁配筋图、×××m板配筋图、楼梯详图(若有)注:图纸上工程名称一定与任务书一致(一个字不允许错)。

一、建筑平面图1、缺少指北针(仅一层);2、缺少散水、台阶等构件(仅一层)3、柱子实心;4、墙线宽度及定位、墙线加粗;5、轴线用6、缺剖切符号;7、缺台阶定位;8、缺楼层标高、楼梯休息平台标高;9、门数量确定、门尺寸过大;10、缺少内部构件定位、或者定位不准确;11、字体大小及位置;12、楼梯上下多少台阶;13、屋顶平面图,尺寸线仅需①~○n,分清上人屋面(不上人屋面),检修口定位。

二、立面图1、缺少做法;2、竖向定位定构件;3、缺立面台阶、雨棚;4、门窗类型与平面匹配;5、地面线、外轮廓线加粗;6、雨水管三、剖面1、墙、柱等构件缺少剖断符号;2、轮廓线加粗与填充、墙体填充;3、楼梯下设出口门的净高应满足要求;4、楼梯平台处窗户高低决定是否设栏杆;5、女儿墙压顶涂黑;6、室外地面在室内无线条,仅需回填即可;7、楼梯剖切涂实与非涂实的次序;8、剖到梁板的涂黑与可见梁、柱画实线;9、屋面找坡(材料找坡、结构找坡);10、缺少雨棚、台阶等构件11、竖向定位;12、缺轴线号;13、梯段梁与主梁位置(太近);四、屋顶平面图1、排水坡度2、材料找坡、结构找坡(计算问题);3、雨水管与立面一致;4、檐沟排水;5、检修人孔;6、上人屋面的门洞台阶设置;五、基础结构1、轴线是否与建筑图对应;2、轴线3、独立柱基础、联合基础计算问题(需掌握)4、基础归并;5、缺JL;6、钢筋符号显示问题;7、基础详图中柱子插筋不能漏画;六、柱子平面1、轴线是否与建筑图对应;2、轴线用点划线;3、字体大小及方向问题;4、柱子标注;5、柱子配筋表,底层柱长度问题(-0、900、-1.000)6、柱子归并七、梁平面布置图1、梁截面尺寸问题(300梁宽?);2、柱子实心;3、轴线点划线;4、字体大小及方向问题;5、梁集中标注、原位标注意义;6、可标注为3.880m(等)梁布置图;7、次梁设置与定位问题;8、次梁与主梁交叉位置,附加箍筋加强问题;9、检查梁与柱子齐平问题,梁与建筑平面上墙是否对应;10、次梁主梁交接处附加箍筋问题。

图纸会审-答疑

图纸会审-答疑

图纸会审——答疑1、依据地勘报告数据,01号楼至12号楼地基持力层是否做变更要求?答:1、(1号楼)建筑施工图D01:①、③大样图中天沟砌体具体材质是什么?天沟找平材料是否同屋面找平材料?①大样中混凝土板是否参照③大样?指定图集的混凝土板是否为预制?请问④大样斜面造型能否取消填充料?②大样斜面造型能否也参照③大样?答:(1号楼)节点详图(一)(图号:D01)①、②、③、④大样图中,天沟墙体材质均为页岩多孔砖。

天沟找坡填充材料为炉渣,找平材料为15厚1:3水泥砂浆找平层。

成品预制细石混凝土混凝土板详西南04J516 (A/35)节点。

2、(1号楼)建筑施工图U03、P01、P02:在图U03的“机动车坡道平面放大图”中,汽车坡道⑦~⑧轴的剖面节点构造怎么做?○8~○11轴砖砌体高度为多少?答:○8~○11轴砖砌体高度砌至上顶。

汽车坡道⑦~⑧轴的剖面节点构造由设计单位补图。

3、(1号楼)建筑施工图D01:○15、○16风井大样图中,砼盖板没有标明配筋图,具体怎么做?答:此部位构造由施工单位选择图集的相应节点构造,设计单位认定。

4、(1号楼)建筑施工图D01、S01:鉴于○K、○F轴柱子装修后,该处形成了死水沟,那么⑩轴线标高16.6m处是否需要增设天沟?答:否,此处做成在瓦上两面分别找坡以便排水。

5、(1号楼)建筑施工图D02、P02:图D02中⑨节点大样与相应的P02图中⑨轴交○K轴不相符,节点大样图中,窗洞边砖墙有转角,而平面图中则没有,该处是否以节点大样图为准?答:是,此部位以节点详图为准。

6、(1号楼)建筑施工图D02、P02:D02图中○14号节点大样图中梁没有配筋图,而建筑施工图中要求在±0.000处梁挑出100mm便于后期做保温,但在结构施工图上未作材质构造标明,建议将之材质定为首层用实心砖挑出60mm?答:同意,允许做成挑60mm的实心砖。

7、(1号楼)建筑施工图P01:司机休息室卫生间中,○N轴交⑦~⑧轴地面完成标高是否按照总说明11.2要求下降100mm?答:否,此处不降标高。

土木工程建筑部分答辩问题及答案

土木工程建筑部分答辩问题及答案

土木工程建筑部分答辩问题及答案1、什么叫建筑层高?举例说明,分别解释施工图上的建筑标高和结构标高。

层高指该层楼地面到上一层楼面之间的距离2、什么叫开间、进深?柱距和跨度又是怎么回事?开间:相邻两横向轴线之间距;进深:相邻两竖向轴线之间的间距柱距;相邻两柱之间的距离跨度:屋架或屋面梁的跨度3、建筑物的组成部分有哪些?基础、墙或柱、楼底层、楼梯、屋顶、门窗和其他构配件(如阳台,雨篷)4、变形缝有哪些?有何构造要求?伸缩缝沿建筑物竖向将基础以上部分全部断开,宽度为20-30mm 沉降缝建筑物某些部位设置从基础到屋面全部断开的垂直缝,宽度为30-70mm 防震缝沿建筑物竖向将基础以上部分全部断开,基础一般不断开,缝宽与结构形式,设防烈度,建筑物高度有关,一般取50-100mm5、现浇钢筋砼楼梯按梯段传力特点分为哪两种?各有何特点?板式(荷载传递)荷载—踏步板—平台梁—墙体梁板式(荷载传递)荷载—踏步板—斜梁—平台梁—墙体6、基础和地基的联系、区别?基础是建筑物的组成部分,它承受着建筑物的全部荷载,并将其传给地基。

而地基不是建筑物的组成部分,它只是承受建筑物荷载的土壤层。

7、墙根为什么要设水平防潮层?设在何处?有哪些做法?防止土壤中的水分沿基础墙上升和位于勒脚处地面水渗入墙内,使墙身受潮防潮层的位置房屋建筑学P51 做法房屋建筑学P52 一,二,三,四钢筋混凝土地圈梁8、过梁?圈梁?构造柱?过梁是为了承受洞口上部砌体传来的各种荷载,并把这些荷载传给洞口两侧的墙体,常在门窗洞口上设置横梁,即过梁圈梁是沿外墙四周及部分内墙设置在同一水平面上的连续闭合交圈的梁起墙体配筋作用构造柱一般设在建筑物四周、外墙、错层部位横强与外纵墙交接处、较大洞口两侧、大房间、电梯口、楼梯口交接处等,是防止房屋倒塌的一种有效措施9、楼梯平台下作通道时净空高度需多少?底层不满足时如何处理?不小于2米。

四种方法:将楼梯底层设成长短跑;降低底层平台下室内地面标高;前两结合,即降低底层中间平台下的地面标高,同时增加楼梯底层第一个梯段的踏步数量;底层采用直跑梯段10、形成层顶坡度的两种方式分别是什么?有何构造特点?材料找坡坡向长度较小的屋面,可水平放置,天棚面平整,选用轻质材料,增加荷载但是美观结构找坡无需再屋面上另加找皮材料,构造简单,不增加荷载,但天棚顶倾斜,室内空间不规则11、什么是柔性防水层面?有哪些基本构造层次?是以柔性材料作为防水层的屋面结构层、找坡层,找平层、结合层、防水层、保护层12、什么是刚性防水层面?有哪些基本构造层次?是以刚性材料作为防水层的屋面;结构层、找平层、隔离层、防水层13、安装门框、窗框的方法有哪几种?各有何特点?塞口;先砌墙再安装门框立口;先安装门框再砌墙14、什么是层高、净高?如何确定房间高度?(考虑哪些因素)净高指楼地面到结构层(梁、板)底面或顶棚下表面之间的距离层高指该层楼地面到上一层楼面之间的距离人体活动及家具设备的要求;采光、通风要求;结构高度及其布置方式的影响;经济效果;室内空间比例15、平屋顶的隔热处理有哪些?通风隔热屋面、蓄水隔热屋面、种植隔热屋面、反射降温屋面16、屋顶的排水方式有哪几种?(结合方案)有组织、无组织房屋建筑学P164-16717、楼梯的组成部分有哪些?各起什么作用?楼梯段、平台、栏杆(栏板)使用和承重;缓解疲劳,转换方向;安全何谓荷载的标准值?指在结构使用期间,在正常情况下可能出现的最大荷载。

土木工程技术使用中的常见疑问答疑

土木工程技术使用中的常见疑问答疑

土木工程技术使用中的常见疑问答疑土木工程是一门广泛应用于建筑、道路、桥梁等基础设施建设的学科,其涉及的技术和知识十分丰富。

在实际应用中,土木工程师常常会遇到一些问题和疑问。

本文将解答一些土木工程技术使用中的常见疑问,帮助读者更好地理解和应用土木工程技术。

1. 为什么在桥梁建设中要考虑地基处理?地基处理是桥梁建设中非常重要的一步。

地基是桥梁的基础,其稳定性直接关系到桥梁的安全性和可持续发展。

地基处理的目的是通过改变地基的性质,提高地基的承载能力和稳定性,以满足桥梁的设计要求。

常见的地基处理方法包括土体加固、土体排水和填土等。

2. 如何解决土方开挖中的土壤液化问题?土壤液化是一种常见的土木工程施工难题,尤其在高液限度的细砂层中较为普遍。

当土壤在面临地震或其他外界振动时,土壤中的孔隙水压力升高,土壤的抗剪强度迅速降低,引发土体液化。

解决土壤液化问题的方法包括加固地基、土钉加固、振动松土和深层水平排水等。

3. 哪些措施可以改善道路交通拥堵问题?道路交通拥堵是城市发展面临的一大挑战。

为了缓解交通拥堵,土木工程师可以采取多种措施。

例如,通过增加车道数目、施行交通信号控制、修建高架桥和地下通道、设立公交专用道、加强交通管理等方法来改善道路交通拥堵问题。

4. 如何设计节能环保的建筑?在土木工程中,节能环保的建筑设计已经成为一种趋势和要求。

为了设计节能环保的建筑,土木工程师可以采取多种措施。

例如,合理利用自然资源,如阳光、风力等,通过设置高效的保温材料、使用太阳能系统、运用节能设备等技术手段来降低能源消耗和环境污染。

5. 如何解决地铁建设中的隧道泥水问题?地铁建设中,隧道泥水是一个常见的施工问题。

隧道泥水主要是指在隧道掘进过程中,由于地下水渗透引起的泥浆流动。

土木工程师可以采取一系列措施来解决隧道泥水问题,例如通过设置水封帷幕、排水井和引水渠等设施来控制泥水流动,并采用泥水处理设备对泥水进行处理与回用。

总结起来,土木工程技术使用中的常见疑问涉及到诸多方面的知识和技术。

土木工程施工问答题及答案精编WORD版

土木工程施工问答题及答案精编WORD版

土木工程施工问答题及答案精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】问答题第一章1-1.在土方工程施工中如何考虑土的可松性?可松性:土的可松性是指自然状态的土, 经开挖后, 其体积因松散而增加; 回填后虽经压实, 仍不能恢复到原来的体积。

土的这种性质, 称为土的可松性。

土的可松性用可松性系数表示。

土经开挖后的松散体积V2 与自然状态下的体积V1 之比,称为最初可松性系数, 即V2/ V1=KS; 土经回填压实后的体积V3 与自然状态下的体积之比, 称为最后可松性系数, 即K′S= V3/ V1。

土的可松性大小用可松性系数表示,书本P6,PPT第一张第6页,场地设计标高调整。

影响:由于土方工程量是按自然状态下的体积来计算的, 所以, 土的可松性对场地平整中土方量的平衡调配、确定场地设计标高、计算土方机械生产率、确定运土机具数量及弃土坑的容积、填方所需的挖方体积等均有很大影响。

渗透系数K值大小对降低地下水位影响极大, 是基坑选择降水方案的重要参数。

1-2.为什么在雨季土方边坡容易塌方?雨水使土的含水量增加,从而使土体自重增加,抗剪强度降低。

1-3.土方边坡坡度如何表示?影响土方边坡大小的因素有哪些?土方边坡坡度用挖方深度(或填方高度)H与其边坡宽度B之比来表示。

影响因素:土质、开挖深度、开挖方法、留置时间、排水情况、坡上荷载。

1-4.流砂产生的原因及防治方法?由于地下水的水力坡度大,即动水压力大,而且动水压力的方向(与水流方向一致)与土的重力方向相反,土不仅受水的浮力,而且受动水压力的作用,有向上举的趋势。

当动水压力等于或大于土的浸水密度时,土颗粒处于悬浮状态,并随地下水一起流入基坑,即发生流沙现象。

1-4. 为什么井点降水对基坑周边建筑物会产生不良影响? 可采取什么预防措施?在软土中进行井点降水时, 在抽水影响半径范围内, 由于地下水位下降, 土层中含水量减少并产生固结、压缩, 致使地面产生不均匀沉降。

土木工程制图—问题答疑材料

土木工程制图—问题答疑材料

⼟⽊⼯程制图—问题答疑材料1、指北针的规定画法和⽤途?指北针⽤细实线绘制,圆的直径为24mm。

指针指尖为北向,⼀般注明"北"或"N",指针尾部宽度宜为3mm。

若需绘制较⼤直径指北针时,指针尾部宜为直径的1/8.2、何为建筑详图?对房屋的细部或构、配件⽤较⼤的⽐例将其形状,⼤⼩,材料和做法,按照正投影图的画法,详细地表⽰出来的图样,称为建筑详图,简称详图。

3、楼梯的基本组成是什么?楼梯详图包括哪⼏种基本图样?楼梯是由楼梯段(简称梯段,包括踏步、梯板或斜梁)、平台(包括平台板和梁)和栏板(或栏杆)等组成。

楼梯详图⼀般包括平⾯图、剖⾯图及踏步、栏板详图等。

4、剖⾯图的⼏种⽅式?1.全剖⾯。

2.阶梯剖⾯。

3、局部剖⾯。

4、半剖⾯,5、旋转剖⾯。

5、剖⾯图的画法和⼏种处理⽅式?对于内部形状复杂的建筑物,看不见的部分不能都⽤虚线表⽰,会造成图⾯混乱,为此,假想将形体剖开,把内部构造显露出来,再进⾏投射,⽤实线画出这些内部构造的视图。

断⾯的轮廓线⽤粗实线画出,并在断⾯上画出建筑材料图例,⾮断⾯部分的轮廓线⽤中实线画出,以突出断⾯部分。

作剖⾯图时,⼀般使剖切平⾯平⾏于基本投影⾯,同时剖切平⾯要尽量通过形体上的孔、洞、槽等隐蔽形体的中⼼线,将形体内部表⽰清楚。

剖⾯图的⼏种处理⽅法:①全剖⾯;②阶梯剖⾯;③局部剖⾯;④半剖⾯;⑤旋转剖⾯。

6、“国标”规定,定位轴线⽤什么线绘制?细单点长划线7. 断⾯图与剖⾯图的区别a断⾯图只画出被剖开断⾯的投影,⽽剖⾯图要画出形体被剖开后整个余下部分的投影。

b剖⾯图是被剖开的形体的投影,是体的投影,⽽断⾯图只是⼀个截⼝的投影,是⾯投影。

剖⾯图必然包括断⾯图在内,⼉断⾯图属于剖⾯图的⼀部分,⼀般单独画出。

c剖切符号不同。

断⾯图的剖切符号只画出剖切位置线,不画出投射⽅向线,投射⽅向⽤编号的注写位置来表⽰。

d剖⾯图的剖切平⾯可转折,断⾯图的剖切平⾯不转折。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、指北针的规定画法和用途?
指北针用细实线绘制,圆的直径为24mm。

指针指尖为北向,一般注明"北"或"N",指针尾部宽度宜为3mm。

若需绘制较大直径指北针时,指针尾部宜为直径的1/8.
2、何为建筑详图?
对房屋的细部或构、配件用较大的比例将其形状,大小,材料和做法,按照正投影图的画法,详细地表示出来的图样,称为建筑详图,简称详图。

3、楼梯的基本组成是什么?楼梯详图包括哪几种基本图样?
楼梯是由楼梯段(简称梯段,包括踏步、梯板或斜梁)、平台(包括平台板和梁)和栏板(或栏杆)等组成。

楼梯详图一般包括平面图、剖面图及踏步、栏板详图等。

4、剖面图的几种方式?
1.全剖面。

2.阶梯剖面。

3、局部剖面。

4、半剖面,5、旋转剖面。

5、剖面图的画法和几种处理方式?
对于内部形状复杂的建筑物,看不见的部分不能都用虚线表示,会造成图面混乱,为此,假想将形体剖开,把内部构造显露出来,再进行投射,用实线画出这些内部构造的视图。

断面的轮廓线用粗实线画出,并在断面上画出建筑材料图例,非断面部分的轮廓线用中实线画出,以突出断面部分。

作剖面图时,一般使剖切平面平行于基本投影面,同时剖切平面要尽量通过形体上的孔、洞、槽等隐蔽形体的中心线,将形体内部表示清楚。

剖面图的几种处理方法:①全剖面;②阶梯剖面;③局部剖面;④半剖面;⑤旋转剖面。

6、“国标”规定,定位轴线用什么线绘制?
细单点长划线
7. 断面图与剖面图的区别
a断面图只画出被剖开断面的投影,而剖面图要画出形体被剖开后整个余下部分的投影。

b剖面图是被剖开的形体的投影,是体的投影,而断面图只是一个截口的投影,是面投影。

剖面图必然包括断面图在内,儿断面图属于剖面图的一部分,一般单独画出。

c剖切符号不同。

断面图的剖切符号只画出剖切位置线,不画出投射方向线,投射方向用编号的注写位置来表示。

d剖面图的剖切平面可转折,断面图的剖切平面不转折。

8.楼地面装修图能不能作为地面材料采购的参考图样
可以作为地面材料采购的参考图样
9.如果两直线的标高投影平行,上升或下降方向一致,而且坡度或间距相等,则两直线会?
两直线是平行的
10.墙柱面装修图中,次要轮廓线如装饰线等用什么表示
用细实线表示
11.机械制图国家标准规定汉字应该书写成什么字体?
长仿宋体
12.总平面图中,用坐标确定位置时,宜注出房屋几个角的坐标?
宜注出三个角的坐标
13.有关绘制轴测图最重要的参数是什么?
轴向伸缩系数轴间角或轴倾角
14.如何用直角三角形法求一般位置线段的实线的实长及倾角?。

15.换面法的简单步骤如何做?
换面法就是保持空间几何元素不动,用一个新的投影面替换其中一个原来的投影面,使新投影面对于空间几何元素处于有利于解题的位置。

换面法的目的,就在于将直线或平面从一般位置变换为和投影面平行的位置。

换面法第一步就是转换投影面,使其达到目的,其他与一般投影图做法相同
16.什么是投影面平行面?
与在其上投影的投影面平行的面
17. 钢筋按其作用分为哪几类呢
1.受力筋-承受拉、压应力的钢筋。

2.箍筋-承受一部分斜拉应力,并固定受力筋位置。

3.架立筋-用以固定梁内箍筋位置,构成梁内的钢筋骨架。

4.分布筋-用于屋面板、楼板内,与班的受力筋垂直布置,将承受的重量均匀的传给受力筋,并固定受力筋的位置,以及抵抗热胀冷缩多引起的温度变形。

5.其他-因构件构造要求或施工安装需要而配置的构造筋,如腰筋等
18. ,如何区别焊缝是否可见?
当焊缝分布不规则时,在标注焊缝代号的同时,宜在焊缝处加中实线(表示可见焊缝)或细栅线(表示不可见焊缝)。

19.建筑平面图
假想用一水平剖切面沿门窗洞的位置将房屋剖切后,对剖切面以下部分作出的水平剖面图,即为建筑平面图,简称平面图。

它反映房屋的平面形状、大小和房间的布置,墙(柱)的位置、厚度和材料,门窗的类型等。

20. 组合体的尺寸种类有哪些?各种尺寸的含义是什么?
①定形尺寸:定形尺寸为确定组合体中各基本体大小的尺寸。

②定位尺寸:确定组合体中各基本体之间相互位置以及为确定截切面位置的尺寸。

③总体尺寸:是确定组合体的总长、总宽和总高的尺寸。

21.投影面平行线和垂直线(投射线)的投影特性各是什么?
投影面平行线在与其平行的投影面上的投影反映实形;投影面垂直线在与其垂直的投影面上积聚成点,在其他两投影面上的投影面上的投影反映实形。

22.钢筋混凝土结构图包括哪些内容?
(1) 结构平面布置图。

它表示了承重构件的位置、类型和数量或钢筋的配置。

(2) 构件详图。

它又分为配筋图、模板图、预埋件详图及材料用量表等。

配筋图包括有
立面图、断面图和钢筋详图,它们着重表示构件内部的钢筋配置、形状、数量和规格,是构件详图的主要图样。

模板图只用于较复杂的构件,以便于模板的制作和安装。

23. 截交线和相关线的基本性质是什么?
1、相贯线性质
①表面性:相贯线位于两立体的表面上。

②封闭性:相贯线一般是封闭的空间曲线,特殊情况下可以是平面曲线或直线段。

③共有性:相贯线是两立体表面的共有线,也是两立体表面的分界线,相贯线上的点一定是两相交立体表面的共有点。

2、截交线的性质
①截交线是截平面和回转体表面的共有线,截交线上任意点都是它们的共有点。

②截交线是封闭的平面图形。

③截交线的形状,取决于回转体表面的形状及截平面对回转体轴线的相对位置。

24. 什么是绝对坐标和相对坐标
绝对坐标是以青岛市外的黄海海平面作为零点而测定的尺寸。

相对坐标由自己建立。

25. 一套完整的施工图一般分为:
1. 图纸目录:先列新绘的图纸,后列所选用的标准图纸或重复利用的图纸。

2. 设计总说明(即首页):施工图的设计依据;本项目的设计规模和建筑面积;本项目的相对标高与绝对标高的对应关系;室内室外的用料说明;门窗表。

3. 建筑施工图(简称建施):包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图(简称结施):包括结构平面布置图和各构件的结构详图。

5. 设备施工图(简称设施):包括给水排水、采暖通风、电气等设备的布置平面图和详图。
