DELL M1330拆机图解教程

戴尔DELL_InspironOne_2020 拆机示意图

戴尔DELL_InspironOne_2020 拆机示意图外观。

正面1 Camera activity indicator— Indicates if the camera is on or off. A solid white light indicates camera activity. 摄像头补光灯2 Camera— Used for video conferencing and capturing video or still images. 摄像头3 Microphone— Provides high quality sound for video chatting and voice recording. 麦克风4 IR Reciever— Recieves singals from the remote control. (Remote control ships only with systems ordered with TV Tuner Card) 红外接口1 Air Vents —Dissipates heat generated by internal components. 散热口，出风口2 USB 2.0 connectors (3)— Connect to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB接口3 TV-in connector (optional)— Connects to an external antenna to view programs using the optional TV tuner card. TV信号输入接口4 Network connector— Connects your computer to a network or a broadband device if you are using a wired network. RJ45网络接口5 AC adapter connector— Connects to the AC adapter to power the computer. 适配器接口6 Security cable slot— Attaches a commercially available security cable to the computer. 安全锁1 Volume button / Volume/Brightness increase button- Press this button first to get the volume up/down menu and the same button is used to increase volume and brightness. 音量亮度调节2 Brightness button / Volume/Brightness decrease button- Press this button first to get the brightness up/down menu and the same button is used to decrease volume and brightness.音量亮度调节3 Volume/Brightness exit button - Press this button to exit the volume or brightness menu.音量亮度调节4 Audio-out/Headphone connector - Connects to a pair of headphones. 耳机接口5 Audio-in/Microphone connector- Connects to a microphone or input signal for use with audio playback devices like CD/MP3 player. 麦克风接口6 USB 2.0 connector - Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口7 USB 2.0 connector- Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口8 8-in-1 Media Card Reader - Provides a fast and convenient way to view and share digital photos, music, videos, and documents stored on memory cards. 读卡器接口.1 Optical drive - Plays or records CDs, DVDs, and Blu-ray Discs (optional). 光驱2 Hard-drive activity light - Turns on when the computer reads or writes data. A blinking white light indicates hard drive activity. 硬盘指示灯3 Power button - Turns the computer on or off when pressed. The light on the button indicates the following power states:•Solid amber: The computer has detected an error during Power-on self-test (POST).•Breathing amber: The computer is in sleep/standby state or There is a possibility of system facing an issue.•Solid white: The computer is ON.•Off: The computer is off or in hibernate state 电源按键开关接下来就是拆机过程了。

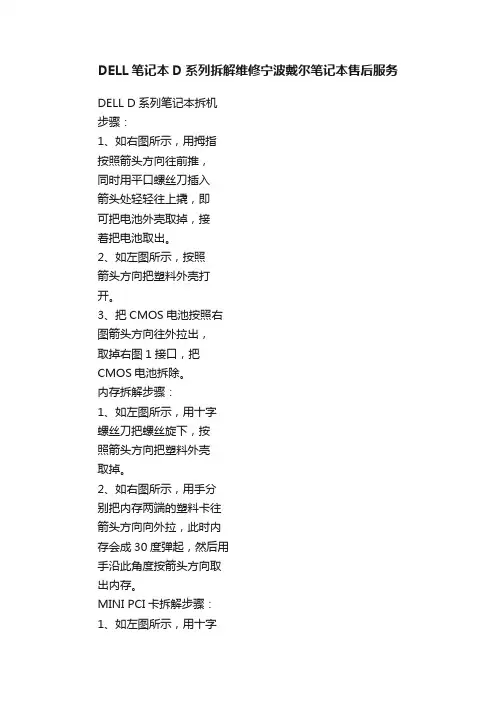

DELL笔记本D系列拆解维修宁波戴尔笔记本售后服务

DELL笔记本D系列拆解维修宁波戴尔笔记本售后服务DELL D系列笔记本拆机步骤：1、如右图所示，用拇指按照箭头方向往前推，同时用平口螺丝刀插入箭头处轻轻往上撬，即可把电池外壳取掉，接着把电池取出。

2、如左图所示，按照箭头方向把塑料外壳打开。

3、把CMOS电池按照右图箭头方向往外拉出，取掉右图1接口，把CMOS电池拆除。

内存拆解步骤：1、如左图所示，用十字螺丝刀把螺丝旋下，按照箭头方向把塑料外壳取掉。

2、如右图所示，用手分别把内存两端的塑料卡往箭头方向向外拉，此时内存会成30度弹起，然后用手沿此角度按箭头方向取出内存。

MINI PCI卡拆解步骤：1、如左图所示，用十字螺丝刀把螺丝旋下，按照箭头方向把塑料外壳2、如右图所示，把MINI卡30度掀起，按照箭头方向把卡取出。

3、再装回MINI卡时，要注意左图所示接口要接好。

光驱拆解步骤：1、用手指按照右图箭头方向按下此按钮，然后松开，此按钮会自动弹出。

2、把笔记本翻过来底面朝上，如左图所示把螺丝旋出。

3、如右图所示，用手按箭头方向拉出。

即可取掉光驱。

整机拆卸主要器件：1、液晶屏2、指示灯面板3、触摸板面板4、主机支架5、主机底面板6、电池7、预备（CMOS）电池8、喇叭9、硬盘10、CPU11、CPU散热片12、CPU风扇D系列笔记本整机介绍：1、液晶屏2、键盘3、外壳D系列笔记本键盘拆解步骤：1、用平口螺丝刀沿45 度角斜插入左图1接口处，轻轻往上撬，用手小心把塑料小面板取下。

2、用十字螺丝刀把1、2两个螺丝卸掉，此时可以把键盘朝上掀起。

3、把图3处连接线90 度垂直拔出，即可取下键盘。

液晶屏拆卸步骤：1、把液晶屏与主机成180度打开，取下屏轴保护外壳，用十字螺丝刀把左图所示螺丝卸掉。

2、如左图6所示，把屏线与主板成90度垂3、如右图把液晶屏与主板成90度垂直取下。

4、如下图用十字螺丝刀把6个螺丝拆掉，把外壳取下。

5、用十字螺丝刀把如图所示两侧4个螺丝卸掉，把液晶屏与电路板分开，把电路板取出。

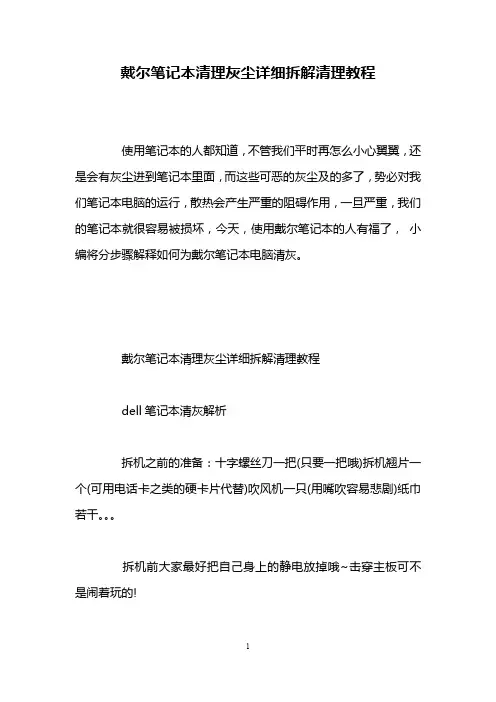

戴尔笔记本清理灰尘详细拆解清理教程

戴尔笔记本清理灰尘详细拆解清理教程使用笔记本的人都知道，不管我们平时再怎么小心翼翼，还是会有灰尘进到笔记本里面，而这些可恶的灰尘及的多了，势必对我们笔记本电脑的运行，散热会产生严重的阻碍作用，一旦严重，我们的笔记本就很容易被损坏，今天，使用戴尔笔记本的人有福了，小编将分步骤解释如何为戴尔笔记本电脑清灰。

戴尔笔记本清理灰尘详细拆解清理教程dell笔记本清灰解析拆机之前的准备：十字螺丝刀一把(只要一把哦)拆机翘片一个(可用电话卡之类的硬卡片代替)吹风机一只(用嘴吹容易悲剧)纸巾若干。

拆机前大家最好把自己身上的静电放掉哦~击穿主板可不是闹着玩的!第一步相当简单了卸掉电池拆掉内存仓盖板小白都会吧不详细说了。

大家注意要把拆下来的螺丝放好，免得悲剧了。

第二步拆内存条了搬开内存两边的卡扣内存会弹开45度角然后就可以取下了这里大家可以注意下内存的金手指是看得见的待会装的时候有一小部分暴露在外是正常现象，不像台式机那样看不见金手指的。

下一步是拆光驱拆开这个螺丝就能抽出光驱了别的机子也大都这样接下来就是拆D面的螺丝了这位叔叔正在操作的这个底面称作笔记本的D面拆掉这面的所有螺丝包括隐藏在胶垫小下面的螺丝(共隐藏有6个)右下角的四个螺丝是固定硬盘的所以这四个螺丝和别的螺丝是不一样的拆下来要注意区别螺丝全部卸完后咱们把机子大反转，开始拆键盘咯~键盘所在的这个面被称为C面哦。

仔细观察发现键盘顶端有四个卡扣，用小工具，还应该备一把一字螺丝刀的一边向屏幕方向顶，把里面的小舌头顶进去，同时可以用撬片轻撬向上掀键盘，这个过程的确有些麻烦的。

大家要有耐心慢慢来。

把四个卡口都搞送后别急着拔键盘。

键盘下面可连着排线呢直接一拔就费了大家要小心向右上方扳起黑色的排线卡扣就能卸下键盘排线。

这个面上有5个螺丝拆完5个螺丝就能拆下C面了接下来当然就是拆C面咯~一只手可以扣着那个大孔，这时C面连接处会有缝隙直接用拆机翘片插进去，划一遍就能扳开C面了向左拔可以取下硬盘~接着把蓝牙模块直接卸下来两个线扣一个是喇叭一个是读卡器指甲扣着两端很容易就拔下来了显示屏的排线这里就别拽着蓝色的条了怕断可以直接捏住黑色的两端拔就能取下来了，清灰拆主板不用拆显示屏的上次有机油为了清灰把显示器都拆了直接拔了这个线就不用拆显示器了接下来把这里的USB接口线拆了两手扣住推就行然后就能拆主板了将主板上的螺丝卸下之后手指插在两个板卡之间向上扳使其分开(两个板卡之间有插座连接) 然后就能拿起主板了(大家要记着主板螺丝是在哪个位置哦待会装的时候别搞错了发生多螺丝少螺丝就是在这一里)取下主板后机子头重脚轻了把她放一边吧如果这里面有些灰的话用准备的餐巾纸擦擦注意一定不要把水搞进去哦~好了只要清灰的朋友看这里了这是我前两天清灰的时候拍的散热器连在主板上没事卸下风扇上的几个螺丝可以把风扇拆开(旁边的风扇供电要拔下来才能拆下风扇哦)拆下风扇你就会发现这个上面恶心死了，一年基本上就有这么多灰了，这时候可以先用纸巾把灰块弄掉然后用吹风机吹吧。

DELL一体机拆机图

如下图所示模块为无线网卡。
将无线网卡的天线拔下，将无线网卡拔出来。
用绝缘胶布包裹天线，防止短路。并置于其他卡线口上，将天线卡住。
无线网卡贴上所属主机序列号，返回公司。
dell一体机拆机图拆解戴尔图片戴尔一体机一体机一体机拆解拆机图delldell打印机拆卸
DELL一体机拆机图
1.将一体机正面朝下平方在桌面上。
2.将支架连接4可螺丝取下。
4.从电源开关相对的另一侧中间，用手抠后盖板，抠起一角后逐渐扣开另外几面。
5.将主板保护钢板的螺丝取下，即可看到下图。

戴尔笔记本拆机图解教程

戴尔笔记本拆机图解教程
戴尔笔记本拆机图解教程
怎么拆戴尔笔记本换风扇，首先将笔记本电池去掉，在拧掉所有螺丝，然后抽掉硬盘和光驱。

下面是店铺整理的戴尔笔记本拆机图解教程，欢迎来参考！
1、首先，先将开关想右移动取掉电池，在拧掉所有螺丝，抽出硬盘，如图。

2、拧掉螺丝，然后种子拆键盘。

3、用撬杠或者一字螺丝刀把卡扣顶进去键盘就出来啦，然后拔掉键盘下边的线，这样键盘就去掉啦。

4、用螺丝刀拧掉用红圈圈的螺丝以及拔出红圈圈的线，然后用撬杠或者一字螺丝刀撬开。

如图所示：
5、用螺丝刀拧掉用红圈圈的'螺丝以及线这样板子就拆掉啦，然后用螺丝刀拧掉用红圈圈的螺丝以及红圈圈的风扇线。

这样就可以把风扇换掉啦。

【戴尔笔记本拆机图解教程】。

戴尔笔记本拆机图解

戴尔笔记本拆机图解
关于戴尔笔记本拆机图解
戴尔D410属于比较早的一款机器了，也属经典款机型，沉稳的外观比较受商务认识喜。

下面是店铺跟大家分享的是戴尔笔记本拆机图解，欢迎大家来阅读~
关于戴尔笔记本拆机图解
工具/原料
螺丝刀
导热硅胶
步骤/方法
先将笔记本的底部朝上，看到了有电池、内存盖子以及硬盘盖子，首先在拆机之前电池都是应该最早拿下来的，这样比较保险。

电池拿下来之后将硬盘盖和内存盖也拆下来，硬盘取出放好。

然后将机器底部能够看到的所有螺丝拆掉，包括机器后侧的屏幕下方的螺丝也拆掉。

背后的所有螺丝拆解完之后，将电脑翻到正面，键盘上面的开关条可以直接用手拨下来，拨下来之后卸掉键盘上方边沿的两颗固定螺丝，键盘就松开了，然后再将键盘轻轻翻起来，将键盘卡口处的排线松开，键盘就可以取下来了。

屏幕里面左侧延伸出来的是屏线，拆解屏线需要平行拉起来，右侧的是无线信号线，轻轻撤掉。

然后将固定两侧屏轴的'螺丝取下，屏幕就可以拿下来了。

然后将键盘下面的主板上能够看到的所有排线都松开，卸掉固定C壳的螺丝，将C壳取下来，边缘处可以用无用的银行卡之类的塑料片撬开。

C壳取下之后，能够看到主体的主板全貌了，这时候风扇以及散热器已经很清晰的看到了，风扇是独立的配件，卸掉周围的螺丝就可以单独拿下来清理。

大多朋友如果只是给机器清灰是不需要做到这一步的，只要拧下散热片的螺丝就可以清理导热管了。

导热管拆下来之后一定要将原先的导热硅胶清理干净，涂上新的导热硅胶，这样散热效果会达到更好。

dell 拆机图解

废话不多说直接拆，当然先把电池拿掉。

红色区域螺丝全部拆了，把光驱抽出来，然后光驱那边有3个小螺丝也要拆掉，如下图位置
后面螺丝全拆了，光驱也拆了，然后就是键盘了，根据图上提示拆拆拆翻开键盘看下图，拔掉排线，卸掉螺丝
拿掉键盘就这样子了，接下来从背面把底部的盖子沿边上一圈撬开，注意温柔点，当心有螺丝没拆，硬搞会坏的！！！！！
三下五除二，盖子打开了。

看看里面布局吧，往下就不多说了，大家应该都会了吧
改光驱位硬盘后电池装不上，把电池上一个卡位的脚锯了吧！！或者另想办法
内存12G 开机13秒就这样吧。

戴尔DELL_InspironOne_2020 拆机示意图

戴尔DELL_InspironOne_2020 拆机示意图外观。

正面1 Camera activity indicator— Indicates if the camera is on or off. A solid white light indicates camera activity. 摄像头补光灯2 Camera— Used for video conferencing and capturing video or still images. 摄像头3 Microphone— Provides high quality sound for video chatting and voice recording. 麦克风4 IR Reciever— Recieves singals from the remote control. (Remote control ships only with systems ordered with TV Tuner Card) 红外接口1 Air Vents —Dissipates heat generated by internal components. 散热口，出风口2 USB 2.0 connectors (3)— Connect to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB接口3 TV-in connector (optional)— Connects to an external antenna to view programs using the optional TV tuner card. TV信号输入接口4 Network connector— Connects your computer to a network or a broadband device if you are using a wired network. RJ45网络接口5 AC adapter connector— Connects to the AC adapter to power the computer. 适配器接口6 Security cable slot— Attaches a commercially available security cable to the computer. 安全锁1 Volume button / Volume/Brightness increase button- Press this button first to get the volume up/down menu and the same button is used to increase volume and brightness. 音量亮度调节2 Brightness button / Volume/Brightness decrease button- Press this button first to get the brightness up/down menu and the same button is used to decrease volume and brightness.音量亮度调节3 Volume/Brightness exit button - Press this button to exit the volume or brightness menu.音量亮度调节4 Audio-out/Headphone connector - Connects to a pair of headphones. 耳机接口5 Audio-in/Microphone connector- Connects to a microphone or input signal for use with audio playback devices like CD/MP3 player. 麦克风接口6 USB 2.0 connector - Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口7 USB 2.0 connector- Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口8 8-in-1 Media Card Reader - Provides a fast and convenient way to view and share digital photos, music, videos, and documents stored on memory cards. 读卡器接口.1 Optical drive - Plays or records CDs, DVDs, and Blu-ray Discs (optional). 光驱2 Hard-drive activity light - Turns on when the computer reads or writes data. A blinking white light indicates hard drive activity. 硬盘指示灯3 Power button - Turns the computer on or off when pressed. The light on the button indicates the following power states:•Solid amber: The computer has detected an error during Power-on self-test (POST).•Breathing amber: The computer is in sleep/standby state or There is a possibility of system facing an issue.•Solid white: The computer is ON.•Off: The computer is off or in hibernate state 电源按键开关接下来就是拆机过程了。

dell笔记本拆机图解

dell笔记本拆机图解
笔记本电脑的散热负荷也逐渐加大。

灰尘也会增多，如果能动手拆机给自己的爱机除尘岂不是很有成就感，为大家分享了dell笔记本拆机的.图解，一起来看看吧！
首先把该款笔记本电脑背部的内存盖板拆掉，然后取下内存条。

把光驱的螺丝钉拆掉，然后拔掉光驱。

把该款笔记本电脑的背部螺丝钉全部拆卸掉。

把背部的螺丝钉全部拆掉后，开始拆卸键盘，在拆卸键盘的时候注意键盘卡扣，用镊子轻轻一拨即可把卡扣拨开，然后把键盘翘起来。

键盘拆掉之后，把键盘下面的螺丝全部拆掉，然后把相关的排线拆掉。

用一个塑料卡片撬起C/D壳连接处，然后把C壳取下来。

C壳取下之后，然后就可以看到主板了，把屏线、排线、链接线全部拆掉。

然后把主板的螺丝钉拆掉，就可以拆主板了。

主板取下来之后就可以拆散热器了，散热器拆掉之后就可以进行除尘了。

以下就是DELL M5010笔记本主板。

【dell笔记本拆机图解】。

戴尔拆机步骤图文

戴尔Dell-灵越inspiron 1564 （酷睿i5）笔记本拆机步骤深度拆解本人非专业电脑维修人员，从事低压电器维修，自用笔记本电脑出现运行缓慢、散热器出风口出风量明显减小，怀疑为散热器运行异常所致，大胆将笔记本拆解开检查，清理了散热器，处理了运行异常故障。

将拆机步骤图文讲解如下，供同型号用户参考维修使用。

、关机、切断电源、取下电池，打开后盖板。

如下图:可看到内存条、硬盘仓、无线网模块及内置电池等。

用木质、塑料等非金属材质工具将内置电池抠出、将笔记本整块后盖板固定螺丝拆下，刻录光驱便可轻松拉出来三、将装电池处的键盘上盖固定螺丝取下，电脑翻过来，开始取键盘打开屏幕取下键盘边框（卡扣结构，用薄刀片等可翘起），键盘边框取下后可以看到键盘固定螺丝（共三颗）如下图，键盘 F 古 ■ Pg up End 「「〒-・ * - — Home PgDn键盘靠近触摸键盘一侧为三个插入固定卡扣，同时也是DELL设计的防水键盘导水槽。

键盘拆下后注意还有键盘连接排要拆下防水键盘拆下后的笔记本，如下图四、开始拆键盘下盖板。

先将笔记本翻转，由笔记本后盖板处拆下无线网卡(WLAN )连接线，将两根连接线拆出，如下图：再将触摸键盘连接排拆开完成以上步骤就可按下图所示取下键盘下盖板了五、开始拆散热器，散热器可完全拆解开来，如下图:六、开始拆下主板。

首先拆开主板上连接的各种接口插件，光驱接口插接件、USP和话筒耳机插接件、左扬声器插接件、麦克风插接件等。

由笔记本后盖板将硬盘仓松开拆下拧下主板固定螺丝，将主板取下，下图为主板翻转后正面图片取下散热架及导热铜条（一体的）CPU模块以上图文均为本人制作，仅供大家拆机查阅，转做他用一切后果与本人无关，敬请谅解。

DELLM拆机图解教程

DELLM拆机图解教程————————————————————————————————作者：————————————————————————————————日期：拆机前准备：切断电源取下电池必要的工具步骤一：取下电池步骤二：取出内存条取出内存示范取出散热器示范分段一：拆解键盘步骤一：先卸下背部电池处固定键盘螺丝步骤二：卸下XPS LOGO附近的固定金属框步骤三：轻轻拗起触摸键条框蓝牙模块位置步骤四：卸下键盘上方的两颗固定螺丝4、keyboard cable 键盘排线5、plastic securing bar 塑料材质的安全条1、cable release tabs2、center control cover cable 分段二：无线网卡拆卸步骤一：卸下固定螺丝步骤二：拔去连线文章笔记本笔记本型号搜索• 首页 • 行情 • 导购 • 新品 • 新闻 • 应用 • 评测 •周边•壁纸•驱动•产品库•本本论坛本本网> 评测> 欧美品牌> 正文戴尔M1330官方拆解教程图文演示本本网日期：2008/05/26 作者：taotao 来源：本本网进入论坛[团购]瑞士军刀威戈双肩笔记本背包快来抢哦！分段三：拆解显示屏拆解前最好取下无线网卡、内存、硬盘等步骤一：取下背部电池两侧的固定螺丝步骤二：拆解键盘，详见上页键盘拆解步骤三：取下键盘两侧固定螺丝笔记本型号搜索•首页•行情•导购•新品•新闻•应用•评测•周边•壁纸•驱动•产品库•本本论坛本本网> 评测> 欧美品牌> 正文戴尔M1330官方拆解教程图文演示本本网日期：2008/05/26 作者：taotao 来源：本本网进入论坛[团购]瑞士军刀威戈双肩笔记本背包快来抢哦！摄像头笔记本型号搜索•首页•行情•导购•新品•新闻•应用•评测•周边•壁纸•驱动•产品库•本本论坛本本网> 评测> 欧美品牌> 正文戴尔M1330官方拆解教程图文演示本本网日期：2008/05/26 作者：taotao 来源：本本网进入论坛[团购]瑞士军刀威戈双肩笔记本背包快来抢哦！分段四：零件拆解光驱拆卸读卡器拆卸1、喇叭连接器2、按键连接器3、松开按键的排线。

戴尔Dell灵越InspironN3010官方拆机图解维修服务手册

戴尔Dell灵越InspironN3010官方拆机图解维修服务手册取出电池1. 按照开始之前中的说明进行操作。

2. 将计算机翻转过来。

3. 将电池锁定闩锁滑动到解除锁定位置。

4. 将电池释放闩锁滑动到侧面。

5. 滑动并提起电池，将其从电池槽中取出。

卸下内存模块护盖1. 按照开始之前中的说明进行操作。

2. 取出电池（请参阅取出电池）。

3. 拧松将内存模块护盖固定至计算机基座的固定螺钉。

4. 向上撬起内存模块护盖，然后从计算机基座中提出。

卸下内存模块1. 按照开始之前中的说明进行操作。

2. 取出电池（请参阅取出电池）。

3. 卸下内存模块护盖（请参阅卸下内存模块护盖）。

小心：为避免损坏内存模块连接器，请勿使用工具打开内存模块固定夹。

4. 请用指尖小心拨开内存模块连接器两端的固定夹，直至内存模块弹起。

5. 从内存模块连接器中卸下内存模块。

卸下键盘1. 按照开始之前中的说明进行操作。

2. 取出电池（请参阅取出电池）。

3. 卸下内存模块护盖（请参阅卸下内存模块护盖）。

4. 卸下内存模块（请参阅卸下内存模块）。

5. 卸下将键盘固定至计算机基座的两颗螺钉。

6. 将计算机翻转过来。

7. 按压键盘，然后将其尽量滑入底部。

8. 在键盘和掌垫部件之间滑动塑料撬片，撬起并提起键盘，以断开卡舌与掌垫部件之间的连接。

小心：键盘的键帽容易损坏和脱落，装回它们也比较费时。

卸下和处理键盘时，请小心操作。

小心：卸下和处理键盘时，请格外小心。

否则，可能导致刮伤显示屏面板。

9. 向上释放键盘，然后将键盘底部的五个卡舌滑出掌垫部件上的插槽。

10. 请勿硬拉键盘，请握住键盘朝显示屏方向移动。

11. 提起连接器闩锁，然后拉动推拉卡舌，以断开键盘电缆与系统板上的连接器的连接。

12. 将键盘提离掌垫部件。

卸下掌垫部件1. 按照开始之前中的说明进行操作。

2. 取出电池（请参阅取出电池）。

3. 卸下内存模块护盖（请参阅卸下内存模块护盖）。

4. 卸下内存模块（请参阅卸下内存模块）。

戴尔DELL_InspironOne_2020 拆机示意图

戴尔DELL_InspironOne_2020 拆机示意图外观。

正面1 Camera activity indicator— Indicates if the camera is on or off. A solid white light indicates camera activity. 摄像头补光灯2 Camera— Used for video conferencing and capturing video or still images. 摄像头3 Microphone— Provides high quality sound for video chatting and voice recording. 麦克风4 IR Reciever— Recieves singals from the remote control. (Remote control ships only with systems ordered with TV Tuner Card) 红外接口1 Air Vents —Dissipates heat generated by internal components. 散热口，出风口2 USB 2.0 connectors (3)— Connect to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB接口3 TV-in connector (optional)— Connects to an external antenna to view programs using the optional TV tuner card. TV信号输入接口4 Network connector— Connects your computer to a network or a broadband device if you are using a wired network. RJ45网络接口5 AC adapter connector— Connects to the AC adapter to power the computer. 适配器接口6 Security cable slot— Attaches a commercially available security cable to the computer. 安全锁1 Volume button / Volume/Brightness increase button- Press this button first to get the volume up/down menu and the same button is used to increase volume and brightness. 音量亮度调节2 Brightness button / Volume/Brightness decrease button- Press this button first to get the brightness up/down menu and the same button is used to decrease volume and brightness.音量亮度调节3 Volume/Brightness exit button - Press this button to exit the volume or brightness menu.音量亮度调节4 Audio-out/Headphone connector - Connects to a pair of headphones. 耳机接口5 Audio-in/Microphone connector- Connects to a microphone or input signal for use with audio playback devices like CD/MP3 player. 麦克风接口6 USB 2.0 connector - Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口7 USB 2.0 connector- Connects to USB devices, such as a mouse, keyboard, printer, external drive, or MP3 player. USB2.接口8 8-in-1 Media Card Reader - Provides a fast and convenient way to view and share digital photos, music, videos, and documents stored on memory cards. 读卡器接口.1 Optical drive - Plays or records CDs, DVDs, and Blu-ray Discs (optional). 光驱2 Hard-drive activity light - Turns on when the computer reads or writes data. A blinking white light indicates hard drive activity. 硬盘指示灯3 Power button - Turns the computer on or off when pressed. The light on the button indicates the following power states:•Solid amber: The computer has detected an error during Power-on self-test (POST).•Breathing amber: The computer is in sleep/standby state or There is a possibility of system facing an issue.•Solid white: The computer is ON.•Off: The computer is off or in hibernate state 电源按键开关接下来就是拆机过程了。
