格力中央空调单元式空调机使用安装说明书64133203
单元式空调机水冷柜式空调机组使用安装说明书64133205
注意:请在安装使用前仔细阅读本说明书! 单元式空调机水冷柜式空调机组使用安装说明书珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES, INC. OF ZHUHAI前言格力水冷柜式空调机组严格遵循国标GB/T17758-1999《单元式空气调节机》(UNITARY AIR CONDITIONERS)设计,确保该机组具有良好的运行状态、高度的可靠性,以及优良的适应性。
本手册包括有关机组正确安装、调试、开启及维修的说明。
请于开启或检修机组前,仔细阅读本手册!z安装工作必须由经过训练的专业人员进行z格力公司对于任何由于安装、调试不当,不必要的维修以及不遵循本手册中的规定而造成的人员伤害和机器损伤不承担任何责任保修范围必须符合下列条件:z机组的首次开启必须有格力电器股份有限公司特约维修安装点的专业维修人员来进行z只能使用格力电器股份有限公司提供的各种备用零部件z本手册中规定的所有机组运行及维修注意事项,必须严格的按照规定的时间来进行违反上述任何条件,包修将自动失效。
本说明书中所有插图及信息仅供参考,生产厂家有权在任何时候就销售或生产方面的原因而进行必要的改动,而不另行通知!目录一、机组特点 (3)二、机组技术参数 (4)1、型号规格与性能参数 (4)2、机组工作原理 (6)3、机组外形尺寸 (7)三、机组的安装 (11)1、检查 (11)2、机组的运输搬运 (11)3、机组安装空间位置与间隙 (12)4、噪声的控制 (12)5、风机的安装调节 (12)6、电气安装 (13)7、冷却水系统安装 (14)8、风管安装 (16)四、机组调试与开机 (17)1、安装后,启动前的检查 (17)2. 机组运行调试 (17)3.控制器显示 (18)4、控制器的操作 (18)5、机组运行范围 (19)五、维护保养与故障诊断 (19)1、机组的日常操作与维护 (19)2、机组维修与保养 (20)3、循环冷却水系统维护与保养 (20)4、故障分析与排除方法 (21)六、售后服务 (23)一、机组特点格力L系列水冷柜式空调机组设计成能直接送风或通过风道送风来达到调节室内环境的目的,其特点如下:1. 适用范围广,安装方便格力水冷柜式空调机组可满足工商业的各项需要,广泛用于轻工、医疗、商场、旅游等行业,机组采用整体式设计, 结构紧凑、占地省,以冷却水吸热来进行制冷剂的冷凝液化,效率高。
最新格力空调主机面板操作说明教学教材
显示板控制面板1.电源指示灯(绿色), 显示板电源接通时该指示灯亮;否则时灭。
2.运行指示灯(绿色), 显示板开机是该指示灯亮;否则灭。
3.故障指示灯(红色), 机组故障时该指示灯亮,否则灭。
4.开/关键, 控制机组开关机切换。
关机状态下按一下(3秒)开机,开机状态下按一下(3秒)关机。
电源 运行 XXXX-XX-XX XX:XX 单冷模块机【热泵 4 5 615.复位键,按此键(3秒),屏幕满屏显示,故障显示清除,系统重新检测故障。
6.向上选择键,在菜单选择中,按此键光标向上或向左移动一项;在修改数据下,按此键增加数值。
7.向下选择键,在菜单选择中,按此键光标向下或向右移动一项;在修改数据下,按此键减小数值。
8.退出键, 按下此健,返回上级菜单。
9.确定键,在菜单选择中,按此键确认选择项,进入下级菜单;在修改参数下,按此键确认参数值并转移光标。
10.液晶显示器,信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机,可以通过手动模式,也可通过定时模式。
手动模式优先于定时模式。
在调试状态下,手动和定时模式均无效。
●手动模式:1)、手动开机:在机组关机状态下,按开/关键3秒使机组启动,此时机组运行指示灯亮,压缩机延时启动后,手动开机过程结束;2)、手动关机:在机组开机状态下,按开/关键 3秒使机组关闭,此时运行指示灯熄灭。
停机后,压缩机立即停机,水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式:机组上电或复位后,按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效,当时间到达所设定的定时时间时,机组自动开启或关闭。
2. 默认主页菜单当控制器上电后,微电脑将做3秒钟的自动检测,显示板液晶显示器将显示如下:默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟,“【】”内的内容只显示其中的一个或不显示,分别表示系统的开关机状态、开机方式和联网模块数。
格力 1.5匹 变频中央空调 使用安装说明书
使用安装说明书中静压风管送风式空调器使用前请仔细阅读本说明书,并妥善保管更多使用指引,请扫描“扫码开启服务”二维码目录声明●本产品执行标准:GB/T 18836。
●本说明书仅作示例说明,产品及部件外观请以实物为准。
● 使用前请仔细阅读本说明书及电子说明书,否则可能会给本机造成损害或危及您或他人的人身 财产安全。
由于技术更新,致产品升级或变更,恕不另行通知。
电子说明书也会随技术创新进 行更新,请扫描二维码获取最新电子说明书。
● 阅读后请与发票一起妥善保管。
安全警示空调器主体构件配件清单遥控器使用说明清洁保养安装及维修注意事项环保清单安装简图室内机回风箱进风面板室内机排水管的安装技术参数检验运行使用条件常见现象及故障安装服务、售后服务保修卡安全警示产品简介使用说明清洁保养安装说明服务指南01030304050708131416171919192021封底查阅电子说明书方法● 请扫描说明书封底“扫码开启服务”二维码。
安全警示01提示本节记载了安全事项的重要内容,以防止对使用者及他人造成人身伤害或财产损失。
请在充分理解下面内容(标志、图标)的基础上阅读正文,并请务必遵守所记载的安全事项。
禁止用电源开关直接关闭空调器。
请勿用湿手操作空调器。
禁止用水直接冲淋空调器。
卸下或打开面板时,切勿触碰空调器的金属部位。
不得让身体长时间直接接触冷风或制冷过度。
不得踩踏在室内机、室外机上,或在其上放置物品,避免遮挡进、出风口。
切勿用于食品、精密仪器、贵重美术品的保存,切勿安装在船舶、车辆等特殊场所。
切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时,请经常打开窗户通风。
切勿在室内机下面放置其它电气产品、家具、贵重物品等。
禁止擅自更换电源线,或将电源线中途驳接,或与其它电器并联使用;如果电源软线损坏,为了避免危险,必须由制造商、其维修部或类似部门的专业人员更换。
表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体;不得使用与空调器本身所配制冷剂不同的其它制冷剂。
中央空调安装完全手册-2

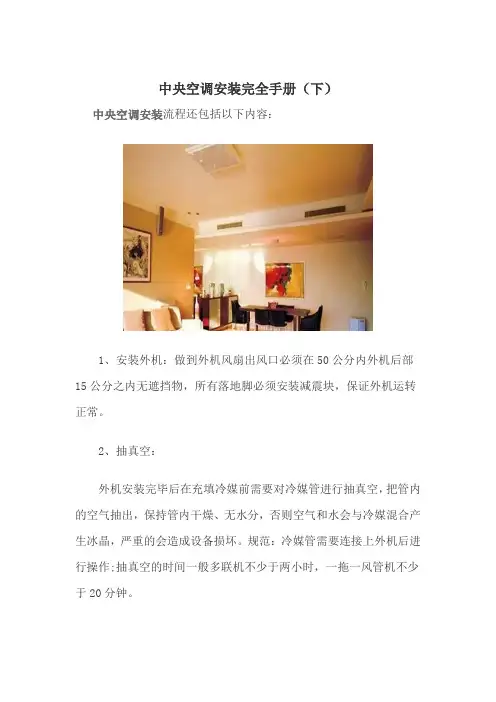

中央空调安装完全手册(下)
中央空调安装流程还包括以下内容:
1、安装外机:做到外机风扇出风口必须在50公分内外机后部15公分之内无遮挡物,所有落地脚必须安装减震块,保证外机运转正常。
2、抽真空:
外机安装完毕后在充填冷媒前需要对冷媒管进行抽真空,把管内的空气抽出,保持管内干燥、无水分,否则空气和水会与冷媒混合产生冰晶,严重的会造成设备损坏。
规范:冷媒管需要连接上外机后进行操作;抽真空的时间一般多联机不少于两小时,一拖一风管机不少于20分钟。
3、充填冷媒:上述工作完成后,则可以开启冷媒阀,释放出外机内自带的冷媒,开机测试并检测压力,适当进行补充,直至调试完成,达到理想工作状态后即可。
4、风口测量安装:回风口:通常回风口会与检修口安装在一起,风口尺寸必须与内机回风口吻合,不能出现错位情况,这样才可以达到最佳回风量;并保证有足够的维修空间。
出风口:若使用ABS风口在测量风口时要留有一定的热胀冷缩空间。
另各位顾客注意,出风口一定不能装在灯带附近。
嵌入式或凹入吊顶内部的出风口,需注意检查吊顶是否完成,如果吊顶部分内有裂缝,造成漏风,会造成气流短路,出来的风未到达使用区域,已经回到空调内机了,影响使用效果。
如果做下送下回风/侧送侧回风方式,则需保证出风口与回风口之间的间距在1.2米。
中央空调安装流程和说明
一、安装位置第一次确定,由业主,空调设计师,空调现场施工负责人,装潢设计师都到现场商讨确认。
二、由本公司出具图纸交付装潢设计师做初步确认,确认完毕后交付业主签字,然后进场施工。
(无业主签字图纸不施工)三、空调设备进场,客户验收后空调内机拆封吊装上顶,给予客户和装潢负责人一个比较形象的概念,再次确定内机安装位置并同时确定空调遥控器在墙体上的位置。
此时如需要更改为免费服务,但需签定工程变更单(一)。
四、内机确认完毕后开始排空调管道,包括水管、冷媒管和线管等。
管道排装完毕后,需要更改的,如为小幅度更改(不修改主铜管位置或系统未做气密性实验)为免费服务,但客户需签定工程变更单(一),确认完毕再进行更改。
如修改幅度较大则直接填写工程变更单(二),并需收取相关成本费用。
五、管道排装完毕后,系统做气密性实验,确保系统无泄漏。
装潢公司开始按照本公司要求排装电源线至内外机位置和浇筑外机水泥台座,等到龙骨出来之后,本公司人员安装风管(高分子材料)和现试调试(补充冷媒安装室外机),并现场精确测量风口尺寸。
六、调试完毕后既确定设备系统完好,客户需现场鉴定后签定调试报告书。
等石膏板封好之后,本公司人员安装风口,并做系统最后一步调试交付业主。
如最后一步调试测出系统泄漏或其他问题则为非本公司安装问题,本公司承担维修责任,不承担其相关费用。
备注:1、凡需要客户至现场认定签字的情况,若业主委托其他责任人或者自己逾期未能签字的,既认定业主对已经完工工程事实认可。
2、工程变更单需要在工程修改前至业主和本公司经理(设计师)签字方可进行,大幅度修改填写变更单(二)并收取费用。
双方责任1、甲方责任1.1甲方指定安装位置及要求,提供乙方施工材料存放用地,施工用水、电,包括清除障碍物。
1.2甲方负责提供电源到乙方指定位置(室内、外机器旁边)。
LMX、家用VRV外机6平方线,220V,内机2.5平方,220VVRVⅢ外机大金要求为一匹一平方线,380V,内机2.5 平方,220V进行机器调试工作(临时电不调试),确保机器正常运行。
单元式空调机安装使用说明书
目录警告 ---------------------------1管路清洗----------------------------15前言 ---------------------------1蒸汽盘管或热水盘管------------------15潜在危险 -----------------------1排水管安装--------------------------15手册更新 -----------------------1电气接线----------------------------16安全警示 -----------------------1第三部份机组运行第一部份机组简介常用工具---------------------------19产品简介---------------------------3 机组运行管理-----------------------19机组外观图及结构图-----------------3 电源、仪器仪表检查-----------------19型号表示方法-----------------------4 制冷系统检查-----------------------19主要技术参数-----------------------5 水系统检查-------------------------19 第二部份机组安装机组日常运行检查-------------------20机组验货---------------------------6 机组运行---------------------------21 机组存放---------------------------6 第四部份机组维护保养机组搬运、吊装---------------------6 维护保养---------------------------24 机组定位---------------------------7 简易故障处理-----------------------24 安装空间---------------------------7机组安装---------------------------8机组连接---------------------------8循环水注意事项--------------------14警告所有的机组维护工作必须按本公司的安装使用说明书进行操作。
单元式空调机水冷柜式空调机组使用安装说明书64133205
注意:请在安装使用前仔细阅读本说明书! 单元式空调机水冷柜式空调机组使用安装说明书珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES, INC. OF ZHUHAI前言格力水冷柜式空调机组严格遵循国标GB/T17758-1999《单元式空气调节机》(UNITARY AIR CONDITIONERS)设计,确保该机组具有良好的运行状态、高度的可靠性,以及优良的适应性。
本手册包括有关机组正确安装、调试、开启及维修的说明。
请于开启或检修机组前,仔细阅读本手册!z安装工作必须由经过训练的专业人员进行z格力公司对于任何由于安装、调试不当,不必要的维修以及不遵循本手册中的规定而造成的人员伤害和机器损伤不承担任何责任保修范围必须符合下列条件:z机组的首次开启必须有格力电器股份有限公司特约维修安装点的专业维修人员来进行z只能使用格力电器股份有限公司提供的各种备用零部件z本手册中规定的所有机组运行及维修注意事项,必须严格的按照规定的时间来进行违反上述任何条件,包修将自动失效。
本说明书中所有插图及信息仅供参考,生产厂家有权在任何时候就销售或生产方面的原因而进行必要的改动,而不另行通知!目录一、机组特点 (3)二、机组技术参数 (4)1、型号规格与性能参数 (4)2、机组工作原理 (6)3、机组外形尺寸 (7)三、机组的安装 (11)1、检查 (11)2、机组的运输搬运 (11)3、机组安装空间位置与间隙 (12)4、噪声的控制 (12)5、风机的安装调节 (12)6、电气安装 (13)7、冷却水系统安装 (14)8、风管安装 (16)四、机组调试与开机 (17)1、安装后,启动前的检查 (17)2. 机组运行调试 (17)3.控制器显示 (18)4、控制器的操作 (18)5、机组运行范围 (19)五、维护保养与故障诊断 (19)1、机组的日常操作与维护 (19)2、机组维修与保养 (20)3、循环冷却水系统维护与保养 (20)4、故障分析与排除方法 (21)六、售后服务 (23)一、机组特点格力L系列水冷柜式空调机组设计成能直接送风或通过风道送风来达到调节室内环境的目的,其特点如下:1. 适用范围广,安装方便格力水冷柜式空调机组可满足工商业的各项需要,广泛用于轻工、医疗、商场、旅游等行业,机组采用整体式设计, 结构紧凑、占地省,以冷却水吸热来进行制冷剂的冷凝液化,效率高。
格力中央空调施工方案说明书
目录珠海格力电器简介...........................................................................................................-1-质量体系............................................................................................................................-3-制造商资格声明...............................................................................................................-4-设计方案.....................................................................................................................-6-一、空调计算参数 (6)二、空调使用区域设计负荷 (6)三、空调系统设计说明及设备选型.......................................................................-6-四、产品概述............................................................................................................-7-五、格力中央空调施工方案 (19)六、售后服务承诺书 (20)七、湖南螺杆机部分用户 (26)获取更多资料微信搜索蓝领星球珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业,“格力”空调是中国空调行业唯一的“世界名牌”。
格力牌冷氣機使用及安裝說明書说明书
Change for life使用及安裝說明書分體式冷氣機型號:GSA228XA非常感謝您選用格力牌冷氣機,為了您正確使用本冷氣機,請在使用前仔細閱讀本說明書並妥善保存以供今後參考。
GSA228XA內容運作事項安全警告 (1)部件名稱 ................................................................................................................. 23保養清潔和保養 (6)故障故障分析 .................................................................................................................. 35安裝事項安裝尺寸圖.............................................................................................................9安裝所需工具 .. (11)選擇合適的安裝地點 ............................................................................................. 11電氣安全要求 . (12)安裝安裝室內機.............................................................................................................. 13安裝室外機 ............................................................................................................. 18真空泵...................................................................................................................... 21檢查洩漏 .................................................................................................................. 21安裝後檢查項目 ......................................................................................................22測試和操作嘗試運作 .................................................................................................................. 22操作指南遙控器上的按鈕 ..................................................................................................... 25遙控器上的按鈕...................................................................................................... 26組合按鈕功能介紹.................................................................................................. 32遙控器更換電池 (34)緊急操作 (6)顯示屏圖案介紹 (25)安裝/移動冷氣機安全事項.....................................................................................10..................................................................................................... 39附頁連接管的配置延伸接管的方法 (41)本冷氣機不能由兒童或有體力、感官或精神缺陷的人或缺乏經驗知識的人使用,除非有負責他們安全的人對他們進行與冷氣機使用有關的監督和指導。
格力中央空调安装
家用中央空调安装是比较重要的一环,三分靠产品,七分靠安装,好的安装有的时候还会弥补机器本身的不足。
那格力中央空调安装?下面合肥丽嘉元机电设备有限公司为您介绍格力中央空调的有关知识,希望给您的选择带来帮助!普通空调受到冷落的同时,家用中央空调由于可以很好的与家居风格相匹配、达到美观协调的效果,正逐渐为大众所接受。
针对市场上家用中央空调的热销,专家提醒广大消者,选择中央空调要因房制宜,按照自己房屋的结构和预想中的装修效果选择空调,有些房子的格局并不适合安装中央空调,如果盲目安装,不仅会影响使用效果,还会造成返工等不必要的麻烦。
中央空调安装:①机器选型宁大勿小,以为居住人口少,使用房间少就可降低空调型号的想法是不正确的。
②室外机位置一定放到通风顺畅的地方,如果通风不畅,则会大大影响空调能力。
③室内机位置一般不要放在卫生间或厨房的顶部,如果一定要放,则要制定好回风方案,不要在卫生间或厨房回风。
④室内机要留检修口以保证日后维修之用。
⑤选择送风口位置,要使空调区域风能流通起来。
⑥送风口尺寸要保证一定的送风口尺寸,送风口过大会影响空调效果。
怎样做到因房制宜选空调呢?层高不足2.7米和总面积不到100平米的房子都不适宜安装中央空调。
房屋的层高如果小于2.7米,在安装中央空调后高度将小于2.4米,人身处其中会感到“头重脚轻”,影响居住舒适度,所以层高2.7米以下的房屋最好不要选择中央空调,即使安装中央空调,也要采用局部吊顶的方法,避免大面积的压迫感。
家用中央空调对房屋面积也有一定的要求,如果房屋总面积不足100平米,使用中央空调就不划算,这种情况下普通空调倒不失为一个明智的选择,此外,室外机的摆放位置也需要注意,室外机一般需要0.6到1立方米的空间,如果室外没有足够的空间,就会为安装和使用带来一连串的问题。
真正适合安装家用中央空调的房屋,需要具备以下两个基本条件:首先是房屋要够高,层高至少达到2.7米;其次面积要够大,总面积100平米以上。
空调安装手册说明书
MANUAL DE INSTALACIÓNAIRE ACONDICIONADO TIPO INVERTERÍNDICEPRECAUCIONES DE SEGURIDAD (04)ESPECIFICACIONES Y ACCESORIOS (06)RESUMEN SOBRE LA INSTALACIÓN DE LA UNIDAD INTERIOR (07)PARTES DE LA UNIDAD (09)INSTALACIÓN DE LA UNIDAD INTERIOR (10)5.1 SELECCIÓN DE LA UBICACIÓN DE INSTALACIÓN (10)5.2 FIJAR EL SOPORTE DE PARED (11)5.3 PERFORAR LA PARED PARA COLOCAR LAS TUBERÍAS DE CONEXIÓN (12)5.4 PREPARACIÓN DE LA TUBERÍA DEL REFRIGERANTE (14)5.5 CONEXIÓN DE LA TUBERÍA DE DESCARGA (16)5.6 CONEXIÓN DEL CABLE DE COMUNICACIÓN (19)5.7 SUJECIÓN DE TUBERÍAS Y CABLES (21)5.8 MONTAJE DE LA UNIDAD INTERIOR (22)INSTALACIÓN DE LA UNIDAD EXTERIOR (24)6.1 SELECCIÓN DE LA UBICACIÓN DE INSTALACIÓN (24)6.2 INSTALACIÓN DE LA ARANDELA DE GOMA (26)6.3 FIJAR LA UNIDAD EXTERIOR (27)6.4 CONECTAR LOS CABLES DE COMUNICACIÓN Y DE ALIMENTACIÓN (28)INSTALACIÓN DE LA TUBERÍA DEL REFRIGERANTE (31)OBSERVACIONES SOBRE LA LONGITUD DE LA TUBERÍA (31)INSTRUCCIONES DE CONEXIÓN - TUBERÍA DEL REFRIGERANTE (31)7.1 CORTE DE TUBERÍAS (31)7.2 ELIMINACIÓN DE REBABAS (32)7.3 EXTREMOS ABOCARDADOS DE LA TUBERÍA (32)7.4 CONEXIÓN DE LAS TUBERÍAS (34)PURGA DE AIRE (37)INSTRUCCIONES SOBRE LA PURGA (37)OBSERVACIONES SOBRE LA CARGA DE REFRIGERANTE ADICIONAL (39)VERIFICACIONES ELÉCTRICAS Y DE FUGAS DE GAS (40)PRUEBA DE FUNCIONAMIENTO (41)ELIMINACIÓN DE RESIDUOS (43)SoporteFig. 3.11Si va a instalar una unidad sobre el suelo o sobre una plataforma de hormigón, realice lo siguiente:1. Marque las ubicaciones sobre la superficie para colocar cuatro pernos de anclaje para concreto según las especificaciones del cuadro de dimensiones para el montaje de la unidad.2. Realice una perforación para insertar los pernos.3. Limpie el polvo de los agujeros.4. Coloque una tuerca en el extremo de cada perno.5. Martille los pernos en los agujeros previamente perforados.6. Extraiga las tuercas de los pernos y coloque la unidad exterior sobre los pernos de anclaje.7. Coloque una arandela en perno, y luego las tuercas.8. Usando una llave, apriete cada tuerca hasta el tope.ADVERTENCIAAL PERFORAR EL HORMIGÓN, SE RECOMIENDA USAR SIEMPRE PROTECCIÓN OCULAR.Si va a instalar la unidad sobre un soporte de pared, realice lo siguiente:PRECAUCIÓNAntes de realizar la instalación de una unidad sobre la pared, asegúrese de que la pared esté hecha de ladrillos, hormigón o cualquier material de características similares. La pared debe ser capaz de soportar al menos cuatro veces el peso de la unidad.1. Marque las posiciones de los cuatro orificios del soporte , asegúrese que este cumpla con las especificaciones del cuadro de dimensiones para el montaje de la unidad.2. Realice una perforación para insertar los tornillos.3. Limpie el polvo después de realizar los agujeros.4. Coloque una arandela en el extremo de cada tornillo.5. Insertar los pernos de anclaje dentro de los agujeros realizados, coloque el soporte en su posición y golpee con un martillo los pernos en la pared.6. Compruebe que los soportes de montaje hayan quedado nivelados.7. Eleve la unidad cuidadosamente y coloque su base sobre los soportes.8. Atornille la unidad firmemente a los soportes.REDUCIR VIBRACIONES DE LA UNIDAD MONTADA EN LA PAREDSi es posible, puede instalar la unidad para pared con un soporte de caucho para reducir las vibraciones y el ruido.6.4: Conectar los cables de comunicación y de alimentaciónLa bornera de la unidad exterior está protegida por una tapa en el lateral de la unidad. En la parte interior de la tapa se encuentra impreso un diagrama eléctrico general.ANTES DE REALIZAR TRABAJOS ELÉCTRICOS, LEA ESTAS REGLAMENTACIONES1. La instalación eléctrica debe cumplir con las reglamentaciones locales y nacionales vigentesy debe ser llevada a cabo por personal calificado.2. Las conexiones eléctricas deben ser realizadas de acuerdo a las especificaciones delComprobaciones de fugas de gasHay dos métodos diferentes para comprobar si hay fugas de gas.Método de agua y jabónCon un cepillo suave aplique agua jabonosa o detergente líquido en todos los puntos de conexión de las tuberías en la unidad interior y exterior. La presencia de burbujas indica que hay una fuga.Método del detector de fugasSi usa un detector de fugas, consulte el manual de uso del dispositivo para un mejor funcionamiento.LUEGO DE COMPROBAR SI HAY FUGAS DE GASDespués de confirmar que todas las conexiones NO tienen fugas, reinstale la tapa de la válvula en la unidad exterior.PRUEBA DE FUNCIONAMIENTOAntes de llevar a cabo la prueba de funcionamientoSólo realice la prueba de funcionamiento después de haber completado los siguientes pasos:• Comprobaciones de seguridad eléctrica: Confirme que el sistema eléctrico de la unidad sea seguro y funcione.• Comprobaciones de fugas de gas: Compruebe todas las conexiones de la tuerca abocardada y confirme que el sistema no tenga fugas.• Verifique que las válvulas de gas y líquido (de alta y baja presión) estén completamente abiertas.Instrucciones sobre la prueba de funcionamientoLa prueba de funcionamiento se debe realizar durante al menos 30 minutos.1. Conecte la unidad a la electricidad.2. Pulse el botón ON/OFF en el control remoto para encender el equipo.3. Pulse el botón MODE (Modo) para desplazarse a través de las siguientes funciones, una por vez:COOL (refrigeración): Seleccione la temperatura más baja posible.HEAT (calefacción): Seleccione la temperatura más alta posible.4. Deje que cada función permanezca activa durante 5 minutos y lleve a cabo los siguientes chequeos:。
空调安装说明
一、空调安装基本流程1、内机就位:进场第一步就是吊装内机①内机离房顶距离不得小于1公分,避免机器运行时与墙顶产生共振。
②内机必须吊装与水平位置,安装后需要用专用工具测量,机器是否水平。
2、冷媒铜管的安装:安装完内机即可安装冷媒铜管,这是中央空调安装过程中最重要的一个环节。
①在焊接过程中必须在铜管内冲入氮气(充氮焊接工艺),这使铜管内部没有空气避免了产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。
②焊接完成后应该用高压氮气进行管内吹灰,保持铜管内清洁。
3、充氮保压:焊接完成后必须对铜管进行压力测试,往铜管内充入一定压力的氮气进行保压,压力测试时间为24小时。
需要特别说明:使用R410冷媒,需保持管内压力为40公斤。
氮气是惰性气体,膨胀系数小,几乎不存在由于热胀冷缩而产生的压力变化。
如果测试过程中压力表有下降,则应该检查冷媒管焊接是否有问题。
冷凝水管的安装:冷凝水管从内机接出后至店内地漏,至少保持>1%的坡度。
4、安装外机:做到外机风扇出风口必须在50公分内外机后部15公分之内无遮挡物,所有落地脚必须安装减震块,保证外机运转正常。
5、抽真空:外机安装完毕后在充填冷媒前需要对冷媒管进行抽真空,把管内的空气抽出,保持管内干燥、无水分,否则空气和水会与冷媒混合产生冰晶,严重的会造成设备损坏。
规范:冷媒管需要连接上外机后进行操作;抽真空的时间多联机不少于两小时。
充填冷媒:上述工作完成后,则可以开启冷媒阀,释放出外机内自带的冷媒,开机测试并检测压力,适当进行补充,直至调试完成,达到理想工作状态后即可。
二、安装时间及预计完成时间进场第一天晚上室内、外机吊装;第二天、第三天完成冷媒管道及冷凝水管道敷设及保压;第四天内外机电源线的敷设与端接;第五天冷媒管道抽真空及充填冷媒、空调系统调试,交由业主签字验收。
三、安装注意事项、需要物业配合要点1、中央空调主机安装主机的位置要讲究通风散热良好,便于检修维护,同时位置要尽量隐蔽,避免影响房子外观和噪音影响室内,一般主机放在阳台或储藏室。
新版格力空调主机面板操作说明-新版.pdf
2)、手动关机: 在机组开机状态下, 按开/关键 3 秒 使机组关闭, 此时运行指示灯熄灭。
停机后,压缩机立即停机,水泵会延时 5 分钟关闭。手动关机过程结束。
●定时模式:
机组上电或复位后,按 手动模式 进行开关机。手动模式和定时模式的转换详见
3.13 启
停模式设定 。在定时模式下手动和定时模式同时有效, 当时间到达所设定的定时时间时, 机
有【无】 有【无】 有【无】 有【无】
第二页(不带远程接口)
第二页(带远程接口)
按退出键 退出该画面,返回上一级菜单。通过 向上、向下选择键 选择需要进入的 模块,按 确定键 进入,后有“ ”的模块表示该模块有故障、自动防冻运行、化霜或 调试状态。进入模块后,显示如下菜单:
温度查看
X
状态查看
故障查询
主模块 子模块 1 子模块 2 子模块 3
有【无】 有【无】 有【无】 有【无】
模块 1 模块 2 模块 3 模块 4
有【无】 有【无】 有【无】 有【无】
第一页(不带远程接口)
第一页(带远程接口)
子模块 4 子模块 5 子模块 6 子模块 7
有【无】 有【无】 有【无】 有【无】
模块 5 模块 6 模块 7 模块 8
状态。 “ XXXXXX ”为可能出现的故障类型,若当前有多个故障同时存在,则在上一
次和当前故障中交替出现。可能出现的故障类型如下:
压缩机高压一
/* 压缩机 1 高压保护 */
压缩机高压二 压缩机低压一 压缩机低压二
压缩机一过载 压缩机二过载
水流开关
风机一过流
进水温感器 出水温感器 化霜温感器 一 化霜温感器 二 防冻温感器 一 防冻温感器 二 排气高温一 排气高温二 通信线路故障 时钟芯片故障 存储芯片故障
格力空调说明书
使用前请仔细阅读本说明书本说明书包含服务指南,请务必妥善保管使用安装说明书安全警示提示、注意、禁止、强制01部件名称配件清单使用条件产品简介03040205显示面板使用05遥控器使用08线控器(选配)使用08静压调整使用说明滤尘网清洁长期未使用再次使用时清洁保养0909环保清单故障或保护核查 安全注意事项安装简图安装说明10111214室内机安装室外机安装检验运行152123技术参数安装服务售后服务常见现象保修卡安装监督卡服务指南242626维修服务26283032目录长时间不使用时09GRD26T2W/BP3N1Y-CF(1)GRD35T2W/BP3N1Y-CF(1)GRD51T2W/BP3N1Y-CF(1)GRD72T2W/BP3N1Y-CF(1)本说明书对以上机型简称BP3机型。
本说明书对以上机型简称BP2机型。
GRD26T2W/BP2N1Y-CF GRD35T2W/BP2N1Y-CF GRD50T2W/BP2N1Y-CFA GRD72T2W/BP2N1Y-CFA提示01安全警示需要接地禁止用电源开关直接关闭空调器。
请勿用湿手操作空调器。
禁止用水直接冲淋空调器。
卸下或打开面板时,切勿触碰空调器的金属部位。
不得让身体长时间直接接触冷风或制冷过度。
不得踩踏在室内机、室外机上,或在其上放置物品,避免遮挡进、出风口。
切勿用于食品、精密仪器、贵重美术品的保存,切勿安装在船舶、车辆等特殊场所。
切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时,请经常打开窗户通风。
切勿在室内机下面放置其它电气产品、家具、贵重物品等。
禁止擅自更换电源线,或将电源线中途驳接,或与其它电器并联使用;如果电源软线损坏,为了避免危险,必须由制造商、其维修部或类似部门的专业人员更换。
表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体;不得使用与空调器本身所配制冷剂不同的其它制冷剂。
装卸、清洁时,切勿踩踏在不稳定的台面上。
组合式空调使用说明书64138251
密封绵
型材
连接螺栓 连接板
密封板 密封绵 机箱连接示意图 1.4 ZK 系列机组的机段连接 安装好前一机段,然后在下一相临机段框架连接面上粘贴密封绵,密封绵的位置必须正确,且 完全压紧。将相临两段机组对接并靠紧,可用直尺检查其是否对准,在相临底座上用螺栓、垫圈和 螺母连接固定。在箱体内部机段结合处四角,通过连接板用螺栓、垫圈和螺母对两段进行拉紧、固 定。在最终固紧之前,检查机段契合和调平情况。必要时可在接缝处涂上密封胶。 1.5 对于散件包装运输的机组,在现场安装好各部件后,须清除机内杂物,用压缩空气和毛 刷吹刷换热器肋片上的污物,细心校正运输过程中碰弯的肋片。 1.6 安装基础周围应设排水沟及排水地漏。机组的冷凝水排水管,应按图示正确联接,保证 存水弯有足够的高度,便于顺利地排出冷凝水。
机组箱体
机组底座槽铁 基建底座
存水弯示意图
3
100mm 150~200mm
H
H≥机内负压(Pa) + 20 (mm) 10
1.7 机组底座与基础之间,加垫 10~15mm 厚的橡胶板。 1.8 表冷器接水管为下进上出,在进水口处应加装截止阀,机组外联的管路、阀门、设备的 重量不得由机组承担,应设置必要的单独支架;进出水管一般应采用防震软接及活接头,且进水管 上最好加装水过滤器以防止污物堵塞换热器管;冷冻水最好经过软化处理,以延长机组的使用寿命。 1.9 蒸汽加热段配管按采暖专业有关规范,上部为进汽口,下部为出水口,进出口处应安装 截止阀、蒸汽压力表、温度计、疏水器、泄水阀等。 1.10 机组与风管道的联接最好采用软管联接,风管道应有单独支架,绝不可将风管道重量由机 组承受。 1.11 机组组装完毕后检查机组内不应留有杂物,并对内部清理干净。 1.12 不可安装在有易燃、易爆、腐蚀性气体及严重油烟、盐雾的地方。
格力中央空调说明书
格力中央空调说明书
格力中央空调说明书
感谢您选择格力中央空调。
本说明书将为您介绍如何正确使用、维护和保养您的中央空调,以确保它的正常运行和使用寿命。
一、安装
1. 在安装前,请仔细阅读本说明书,确保您已准备好所有所需的材料和工具。
2. 安装中央空调必须由经过培训的专业技师进行,确保符合国家相关标准。
3. 在安装中央空调时,请确保以下内容:
(1)选择合适的空调型号和功率。
(2)选择合适的空调管道大小和长度。
(3)选择合适的电线和电源电压。
(4)选择合适的室内和室外机位置。
4. 安装完成后,请进行主机测试,确保正常运行。
二、使用
1. 请在使用之前,先确保室内和室外机的电源线都已连接。
2. 请使用通风良好的房间,以确保空调正常运行。
3. 调节温度时,请设置合适的温度范围,以避免电费和能源浪费。
4. 避免长时间开启和关闭空调,以保护空调的正常运行和寿命。
5. 定期清洁过滤器和冷凝器,以确保空气质量和空调效果。
6. 如果发现空调出现故障,请联系专业技师进行修理和检测。
三、维护和保养
1. 定期清洁空调主机和气管,以避免脏污和细菌滋生。
2. 定期更换空调过滤器,以保持空气清新和空调效果。
3. 定期清洁空调冷凝器,以确保空调效果和延长使用寿命。
4. 定期检查室内和室外机的电源线和管道,以确保都没有损坏
或漏水。
5. 如果长时间不使用空调,请关闭电源和电源线,以避免不必要的损坏和浪费。
谢谢您的阅读和选择,如果有任何疑问和问题,请咨询我们的客户服务部门。
最新格力空调主机面板操作说明教学教材
显示板控制面板1.电源指示灯(绿色), 显示板电源接通时该指示灯亮;否则时灭。
2.运行指示灯(绿色), 显示板开机是该指示灯亮;否则灭。
3.故障指示灯(红色), 机组故障时该指示灯亮,否则灭。
4.开/关键, 控制机组开关机切换。
关机状态下按一下(3秒)开机,开机状态下按一下(3秒)关机。
电源 运行 XXXX-XX-XX XX:XX 单冷模块机【热泵 4 5 615.复位键,按此键(3秒),屏幕满屏显示,故障显示清除,系统重新检测故障。
6.向上选择键,在菜单选择中,按此键光标向上或向左移动一项;在修改数据下,按此键增加数值。
7.向下选择键,在菜单选择中,按此键光标向下或向右移动一项;在修改数据下,按此键减小数值。
8.退出键, 按下此健,返回上级菜单。
9.确定键,在菜单选择中,按此键确认选择项,进入下级菜单;在修改参数下,按此键确认参数值并转移光标。
10.液晶显示器,信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机,可以通过手动模式,也可通过定时模式。
手动模式优先于定时模式。
在调试状态下,手动和定时模式均无效。
●手动模式:1)、手动开机:在机组关机状态下,按开/关键3秒使机组启动,此时机组运行指示灯亮,压缩机延时启动后,手动开机过程结束;2)、手动关机:在机组开机状态下,按开/关键 3秒使机组关闭,此时运行指示灯熄灭。
停机后,压缩机立即停机,水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式:机组上电或复位后,按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效,当时间到达所设定的定时时间时,机组自动开启或关闭。
2. 默认主页菜单当控制器上电后,微电脑将做3秒钟的自动检测,显示板液晶显示器将显示如下:默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟,“【】”内的内容只显示其中的一个或不显示,分别表示系统的开关机状态、开机方式和联网模块数。
格力户式中央空调机组使用安装说明书
格力组合户式中央空调机组使用安装说明书 9. 操作方便:
主控系统采用先进的全电脑控制系统,对机组实行全方位控制。由于其运行程序 更改非常方便、快捷,可满足用户的多种要求。还带多点控制功能,可在多个房 间对主机的开、停进行控制,即只要一个房间发出开机命令,主机开;所有房间 都发出停机命令,主机停。并可在客厅设立总控点,对机组实行优先控制。 10. 友好的人机界面: 主机实行全中文操作显示,可查阅机组的各种运行参数。若有故障,机组自动显示 故障信息,故维修、保养十分方便。
3. 机组外形示意图 ◇室外机外型尺寸
适用机型: HLRD8WZ HLRD10WSZ HLRD12.5WSZ HLRD15WSZ
非常感谢您选用格力户式中央空调,为了您正确使用本机组,请在使用前仔细阅读 本说明书,并妥善保管以供今后查阅
格力组合户式(别墅)中央空调机组使用安装说明书
-0-
特别提醒您注意以下标识的意义: ! 警告!:表示如操作不当,有可能造成人员伤亡或严重伤害的标志。 ! 注意!:表示如操作不当,有可能造成人员伤害或财物损坏的标志。
! 警告!
在冬季使用时,如果室外环境温度低于零度,室内机安装位置的温度接近室外环境 温度;或室内长期无人,室内温度会趋于室外环境温度时:
z 需在水系统中添加防冻液,添加比例按实际室外环境温度,参照后面表格进行。 z 单冷型机组,冬季不用时,需将机组及管路内的水放净,以免冻裂机组内的套管
四、机组介绍
1. 机组性能
项目
型号
制冷量
W
制热量
W
能效等级
额定制冷/制热功率
W
最大输入功率
W
单台压缩机启动电流 A
电源
安全保护装置
格力空调主机面板操作说明
显示板控制面板1.电源指示灯(绿色), 显示板电源接通时该指示灯亮;否则时灭。
4 5 6 7 8 91 2 32.运行指示灯(绿色), 显示板开机是该指示灯亮;否则灭。
3.故障指示灯(红色), 机组故障时该指示灯亮,否则灭。
4.开/关键, 控制机组开关机切换。
关机状态下按一下(3秒)开机,开机状态下按一下(3秒)关机。
5.复位键,按此键(3秒),屏幕满屏显示,故障显示清除,系统重新检测故障。
6.向上选择键,在菜单选择中,按此键光标向上或向左移动一项;在修改数据下,按此键增加数值。
7.向下选择键,在菜单选择中,按此键光标向下或向右移动一项;在修改数据下,按此键减小数值。
8.退出键, 按下此健,返回上级菜单。
9.确定键,在菜单选择中,按此键确认选择项,进入下级菜单;在修改参数下,按此键确认参数值并转移光标。
10.液晶显示器,信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机,可以通过手动模式,也可通过定时模式。
手动模式优先于定时模式。
在调试状态下,手动和定时模式均无效。
●手动模式:1)、手动开机:在机组关机状态下,按开/关键3秒使机组启动,此时机组运行指示灯亮,压缩机延时启动后,手动开机过程结束;2)、手动关机:在机组开机状态下,按开/关键3秒使机组关闭,此时运行指示灯熄灭。
停机后,压缩机立即停机,水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式:机组上电或复位后,按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效,当时间到达所设定的定时时间时,机组自动开启或关闭。
2. 默认主页菜单当控制器上电后,微电脑将做3秒钟的自动检测,显示板液晶显示器将显示如下:默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟,“【】”内的内容只显示其中的一个或不显示,分别表示系统的开关机状态、开机方式和联网模块数。
在进入菜单项后,如果10分钟内未对显示板器进行任何操作,自动回到上面的默认主页菜单(即主页)。
空调安装说明书
空调安装说明书空调安装说明书篇一:空调使用说明书中央空调格力送风机组自动控制使用说明书为保证空调机组高效,节能,安全的运行。
请必须按照产品使用说明书运行。
1. 启动风机前a. 请将系统各电源,主控制断路器保持通路状态(此时主控制柜电源指示灯亮起,控制触摸屏电源灯亮起,触摸屏亮起)b. 应检查各个送风机组手动新风阀,送风防火阀是否处于开启状态,如未开启,请手动将阀门打开。
c. 送风机系统有电加热辅助加热系统,冬季运行时应保持电加热器常开状态(注,电加热器内有温控开关,当温度达到指定热量时,加热器会自动关闭加热系统,当温度低于设定温度时,加热器会自动开启)2. 手动启动a. 在控制屏上点击要启动的机组编号,如要启动1#机组,就触摸1#机组按钮,同理2#和3#。
此时控制屏上显示1#机组控制画面b. 在控制屏上点击手动启动/自动启动按钮,将显示状态改成手动启动状态。
此时空调系统进入手动启动模式。
c. 在控制屏上点击新风阀开启按钮,将新风阀打开,此时控制屏上显示新风阀打开。
d. 在控制屏上点击预热阀按钮,将预热阀状态改为开启状态,预热阀开启需要几秒中的时间间隔,(注机组开启时,预热阀必须是开启的,否者可能会严重损坏机组)e. 在控制屏上点击加热阀按钮,将加热阀状态改为开启状态,加热阀开启需要几秒中的时间间隔,(注机组开启时,加热阀必须是开启的,否者可能会严重损坏机组)f. 启动风机,点击风机启动按钮,将启动状态栏状态改为启动状态,此时风机启动。
3. 自动启动a. 在控制屏上点击对应要启动风机编号,此时屏幕上显示要启动风机控制版面。
b. 在控制屏上点击手动控制/自动控制一栏,点击自动控制按钮。
此时机组进入自动控制状态。
c. 在控制屏上点击自动启动按钮,此时机组自动启动(注,自动启动顺序,新风阀开启—预热阀开启—加热阀开启—风机启动)4. 注意事项a. 此空调设备具有恒温功能,当机组温度达到要求时,机组会相应动作,关闭机组预热阀,减少机组供热量。
