牛头刨床设计一、工作原理牛头刨床是一种靠刀具的往复直线运动及工作台的间歇运动来完成工件的平面切削加工的机床。

图1为其参考示意。

电动机经过减速传动装置(带和齿轮传动)带动执行机构(导杆机构和凸轮机构),完成刨刀的往复运动和间歇移动。

刨床工作时,刨头6由曲柄2带动右行,刨刀进行切削,称为工作行程。

在切削行程H中,前、后各有一段0.05H的空刀距离,工作阻力F为常数;刨刀左行时,即为空回行程,此行程无工作阻力。

在刨刀空回行程时,凸轮8通过四杆机构带动棘轮机构,棘轮机构带动螺旋机构使工作台连同工件在垂直纸面方向上做一次进给运动,以便刨刀继续切削。

图1 牛头刨床二、设计要求电动机轴与曲柄轴2平行,刨刀刀刃点E与铰链点C的垂直距离为50mm,使用寿命10年,每日一班制工作,载荷有轻微冲击。

允许曲柄2转速偏差为土5%。

要求导杆机构的最大压力角应为最小值;凸轮机构的最大压力角应在许用值[α]之内,摆动从动件9的升、回程运动规律均为等加速、等减速运动。

执行构件的传动效率按0.95计算,系统有过载保护。

按小批量生产规模设计。

三、设计数据表1 设计数据四、设计内容及工作量(1)根据牛头刨床的工作原理,拟定2~3个其他形式的执行机构(连杆机构),并对这些机构进行分析对比。

(2)根据给定的数据确定机构的运动尺寸。

要求用图解法设计,并将设计结果和步骤写在设计说明书中。

(3)导杆机构的运动分析。

将导杆机构放在直角坐标系下,建立数学模型。

(4)凸轮机构设计。

根据给定的已知参数,确定凸轮的基本尺寸(基圆半径r o、机架l o2o9和滚子半径r r)和实际轮廓,并将运算结果写在说明书中(可选)。

(5)编写设计计算说明书。

机械原理课程设计——牛头刨床

机械原理课程设计——牛头刨床

机械能变化曲线:
飞轮设计:

A4

A2 A4 A2
速度图解法:
V1A+V12=V 2A VF+VFB=V 2B V2B=βV 2A Β为常数比
加速度图解分析: a4An+a4Ar+a24Ar+ak24A =a2A 大小 方向
a4b+aF4Br=aF a4A=βV 4B
进给凸轮机构设计
主体机构设计
牛头刨床主体机构
主体结构设计
设计要求
(1)刨刀工作行程要求速度比较平稳,空回行程时 刨刀快速退回,机构行程速比系数在1.4左右。 (2)刨刀行程H=300mm或H=150mm。曲柄转速、 切削力、许用传动角等见表1,每人选取其中一组数据。 (3)切削力P大小及变化规律如图1所示,在切削行 程的两端留出一点空程。具体数据如下:
主体机构
电机转速n(r/mi n)
切削力P(N)
75
许用传动角[γ]
H=150mm
4500N
45°
刨刀行程:H=150 速比系数:K=1.4
主体机构(方案一)
方案一: 摆动导杆机构与摇杆滑块机构组合机构
机构简图:
计算机构的自由度 F=3×5-2×7=1
主体机构(方案一)
机构尺寸的计算:
在满足压力角条件确定基圆半径,摆杆中心间的中心距。
• 推程许用压力角为[α]= 38°; • 回程许用压力角为[α’]= 65°; • 试凑法:对照摆杆长度为L,赋值基圆半径, 中心距a=90,r0=50;经试验符合要求
滚子半径rf:rf<ρ mi n -3(mm)及rf<0.8ρ mi n(mm) 方法1用图解法确定凸轮理论廓线上某点A的曲率半径R: 以A点位圆心,任选较小的半径r 作圆交于廓线上,在圆A 两边分别以理论廓线上的B、C为圆心,以同样的半径r 画圆,三个小圆分别交于E、F、H、M四个点处。过E、 F H、M O点 O点近似为凸轮廓线上A OA。并且曲率中心肯定在曲线过A 点的法线上。可以通 过法线与直线EF或HM的交点求曲率中心。

机械原理课程设计——牛头刨床

机械原理课程设计——牛头刨床
对7号位置受力 分析
对于滑块中心D 点分析
Page 15
对摇杆进行分析
十二、飞轮转动惯量的计算
计算阻力距 确定等效力矩 确定最大盈亏功 估算飞轮转动惯量
Wmax 900 Wmax JF 2 2 2 213.7kg m2 (1 [ ]) π n1 [ ]
Page 16
Page
12
九、主机构尺度综合及运动特性评定
机构位置划分图
以 7号和 14 号位置 作运动分析
Page
13
十、电动机功率与型号的确定
电动机的选择 传动比分配与 减速机构设计 工作台进给方案
Page 14
确定电动机功率
总传动比 采用展开式二级圆柱齿轮减速器
工作台横向进给运动 工作台垂直进给运动
十一、主机构受力分析
Page
3
三、三维模型示意图
ቤተ መጻሕፍቲ ባይዱ三维模型示意图
Page 4
四、设计内容
课题:牛头刨床
1.对导杆机构进行运动分析 设 计 内 容 2.对导杆机构进行动态静力分析
3. 用UG模拟仿真运动校核机构运动分析和动态静 力分析结果
4. 确定电动机功率与型号 5. 减速装置的设计
Page 5
五、机构方案的初步确定
方案一
方案三
方案二
Page 6
五、机构方案的初步确定
功能要求
方 案 对 比
可动性
传递性能 动力性能 制造工艺及经济性
Page
7
六、对方案二的性能分析
(1)机械功能分析
杆1、2、3、6为曲柄摇杆,曲柄1为原动件,作 周期往复运动,使滑块同时周期往复运动,带动导 杆摆动,从而使得滑块4上下往复运动带动刨刀在 水平轨道上来回运动。 其中,刨刀向左为工作行程,速度平稳,运动行 程大;向右为工作回程,速度快,具有快速返回的 特性。

机械原理课程设计---牛头刨床说明书

机械原理课程设计---牛头刨床说明书

机械原理课程设计牛头刨床说明书负责人:学院:机电工程学院班级:学号:日期: 2013年 7 月 11 日目录第1章设计任务1.1 设计任务 (3)1.2 原始参数 (4)第2章运动方案设计2.1 主机构方案(选型) (5)2.2 齿轮传动机构方案 (7)第3章电动机的选择3.1 电动机的功率 (8)3.2 电动机的型号 (8)第4章齿轮机构设计4.1 传动比的分配 (10)4.2 齿轮机构的设计 (10)第5章主机构的设计5.1 主机构运动分析 (12)5.2 主机构受力分析 (16)第6章速度波动调节w的计算 (26)6.1 Δmax6.2 飞轮的设计 (26)第7章总结7.1 体会心得 (30)7.2 参考文件 (32)第1章设计任务1.1 设计任务中小型牛头刨床的主运动(见机床)大多采用曲柄摇杆机构(见曲柄滑块机构)传动,故滑枕的移动速度是不均匀的。

大型牛头刨床多采用液压传动,滑枕基本上是匀速运动。

滑枕的返回行程速度大于工作行程速度。

由于采用单刃刨刀加工,且在滑枕回程时不切削,牛头刨床的生产率较低。

机床的主参数是最大刨削长度。

牛头刨床主要有普通牛头刨床、仿形牛头刨床和移动式牛头刨床等。

普通牛头刨床(见图)由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,常用于加工平面、沟槽和燕尾面等。

仿形牛头刨床是在普通牛头刨床上增加一仿形机构,用于加工成形表面,如透平叶片。

移动式牛头刨床的滑枕与滑座还能在床身(卧式)或立柱(立式)上移动,适用于刨削特大型工件的局部平面。

牛头刨床一种刨床,利用住复运动的刀具切割已固定在机床工作平台上的工件〔一般用来加工较小工件)。

机床的刀架状似牛头,故名。

1.2 原始参数牛头刨床传动装置原始参数:方案平均数度mv(mm/s)变化系数k刨刀冲程H(mm)切削阻力rF(N)空行程摩擦阻力'r F(N)IV580 1.50 400 4000 200方案越程量ΔS(mm)刨头重量(N)杆件线密度(kg/m)不均匀系数[δ]IV20 620 300 0.05 第2章运动方案设计2.1 主机构方案主机构方案图:主机构尺寸计算:11*180+-=K K θ (2-1)36=θ ABm w HV )(θπ+= (2-2) 30ABAB n w π=(2-3) s rad /47.5w AB =)/11(60K H v n mAB+=∴ (2-4) min /2.52r n AB =2sin2θH L CD =(2-5) mm L CD 21.647=CD ACL L 53= (2-6) mm L AC33.388=CD CF L L 96.0= (2-7) mm L CF 32.621=2sinθAC AB L L = (2-8) mm L AB 00.120=CD DEL L 41= (2-9) mm L DE80.161=2.2 齿轮传动机构方案电动机的转速大概是n=1440r/min ,而min /2.52n r AB = ,所以 总传动比大概是58.272.521440==总i ,所以采用三级减速装置,第一级采用皮带,后两级采用展开式二级圆柱齿轮减速器。

机械原理课程设计牛头刨床

机械原理课程设计牛头刨床

设计题目:牛头刨床附图1:导杆机构的运动分析与动态静力分析附图2:齿轮机构的设计目录一.设计题目…………………………….……………………. .4二. 牛头刨床机构简介……………………………….………. .4三.机构简介与设计数据……………………………………. .. .5四. 设计内容…………….………………………….…………. .6五. 体会心得 (14)一、设计题目:牛头刨床1.)为了提高工作效率,在空回程时刨刀快速退回,即要有急回运动,行程速比系数在1.4左右。

2.)为了提高刨刀的使用寿命和工件的表面加工质量,在工作行程时,刨刀要速度平稳,切削阶段刨刀应近似匀速运动。

3.)曲柄转速在64r/min,刨刀的行程H在300mm左右为好,切削阻力约为9000N,其变化规律如图所示。

二、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床,如图4-1。

电动机经皮带和齿轮传动,带动曲柄2和固结在其上的凸轮8。

刨床工作时,由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。

刨头右行时,刨刀进行切削,称工作行程,此时要求速度较低并且均匀,以减少电动机容量和提高切削质量,刨头左行时,刨刀不切削,称空回行程,此时要求速度较高,以提高生产率。

为此刨床采用有急回作用的导杆机构。

刨刀每切削完一次,利用空回行程的时间,凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构(图中未画),使工作台连同工件作一次进给运动,以便刨刀继续切削。

刨头在工作行程中,受到很大的切削阻力(在切削的前后各有一段约5H的空刀距离,见图4-1,b),而空回行程中则没有切削阻力。

因此刨头在整个运动循环中,受力变化是很大的,这就影响了主轴的匀速运转,故需安装飞轮来减小主轴的速度波动,以提高切削质量和减小电动机容量。

三、机构简介与设计数据3.1机构简介牛头刨床是一种用于平面切削加工的机床。

电动机经皮带和齿轮传动,带动曲柄2和固结在其上的凸轮8。

机械原理 课程设计---牛头刨床设计

机械原理 课程设计---牛头刨床设计

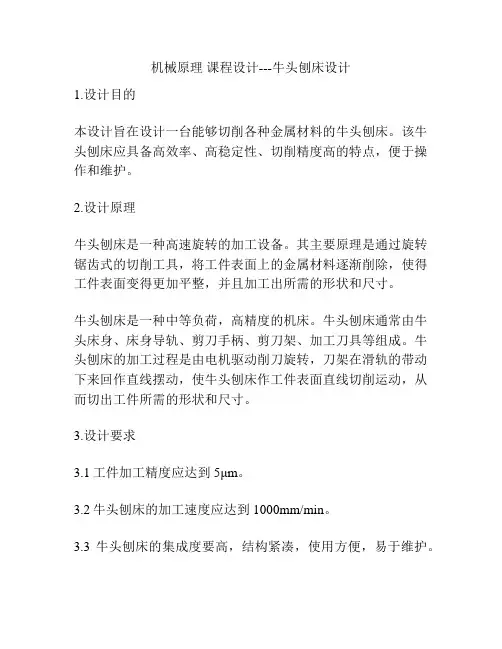

机械原理课程设计---牛头刨床设计1.设计目的本设计旨在设计一台能够切削各种金属材料的牛头刨床。
