塔吊基础方案(格构式)
钢格构柱塔吊基础施工方案
![钢格构柱塔吊基础施工方案](https://img.taocdn.com/s3/m/3dba0b290740be1e650e9ae3.png)
塔吊基础施工方案第一节编制依据本方案主要依据施工图纸及以下规范及参考文献编制:《塔式起重机设计规范》(GB/T13752-1992)《地基基础设计规范》(GB50007-2002)《建筑结构荷载规范》(GB50009-2001)《建筑安全检查标准》(JGJ59-99)《混凝土结构设计规范》(GB50010-2002)《建筑桩基础技术规范》JGJ94-2008第二节工程概况虹都名苑、虹都中心工程位于天津市红桥区光荣道与勤俭道交口处。
建筑面积130974.63m2;虹都名苑1号、5号楼为框剪结构,分别为18、31层、高度110米;虹都中心1-2号楼为框剪结构,21层、高度110米;虹都中心裙房为框架结构,,2-4层;虹都名苑、虹都中心地下车库为框架结构,2层;地下车库,地下2层,垫层下皮标高-11.450米。
根据建筑分布和工期较紧情况,共设5台塔吊(两台6015、三台5015)详见塔吊布置平面图。
塔吊全部放在基坑内,环梁施工时即开始使用塔吊。
为了塔吊选型方便,塔吊基础均按6015塔吊荷载(均大于5015)计算。
桩位详5号楼单体桩位详1号楼单体桩位详虹都中心1号楼单体桩位详虹都中心2号楼单体1号楼楼号2心中都虹5号楼第三节 塔吊基础设计1、 塔吊基础为四根Φ800×24m 的钻孔灌注桩,内插钢格构柱。
混凝土等级C35;桩间距:2.000m 。
桩钢筋级别同本工程工程支护桩,配筋为16∮20。
桩型与工艺:泥浆护壁钻孔灌注桩。
2、塔吊采用承台基础,承台下为钢格构柱及泥浆护壁成孔灌注桩支撑,以确保塔吊基础的稳定性,基础承载力满足使用要求。
混凝土等级C40,保护层厚度:50mm ,矩形承台尺寸: 3.00m *3.00米*1.00米 ,承台钢筋级别:三级,主筋间距 S=150mm ,主筋采用圆22钢筋,构造筋采用圆14钢筋。
3、钢格构柱: 截面尺寸为0.50×0.50m ;主肢选用:16号圆14上层圆22间距150双层下层圆22双层混凝土强度等级角钢b ×d ×r=160×12×12mm (计算为12.5号角钢,为了保证安全选用16号角钢);缀板选用(m ×m):0.015×0.45间距400mm ;格构柱埋入砼灌注桩长度不小于2米。
_格构柱塔吊基础方案
![_格构柱塔吊基础方案](https://img.taocdn.com/s3/m/283699aa6394dd88d0d233d4b14e852459fb3977.png)
_格构柱塔吊基础方案一、项目背景与目标格构柱塔吊是一种用于建筑物施工及其他大型工程的起重设备。
为确保其稳定性和安全性,需要进行适当的基础设计和施工。
本文将对格构柱塔吊基础方案进行详细阐述,以确保塔吊的稳定、安全和高效运行。
二、基础设计原则1.承重能力:基础的设计与施工应能承受塔吊的整体重量和施工过程中的荷载。
2.稳定性:基础的设计应能提供足够的稳定性以防止塔吊倾斜和倒塌。
3.地基适应性:基础的设计应根据地基状况选择合适的类型,以确保基础与地基之间的良好结合。
4.施工便利性:基础的设计应尽量减少施工过程中的难度和时间。
三、基础类型选择根据塔吊的工作条件和地基状况,我们可以选择以下几种基础类型:1.混凝土承台基础:适用于地基稳定且承载能力足够的场所,可以提供良好的稳定性和承重能力。
2.水平支承式混凝土基础:适用于地基较为软弱的场所,可以通过水平支承面提供额外的稳定性和承重能力。
3.桩式基础:适用于地基不稳定或承载能力较低的场所,可以通过打桩将荷载传递到更深的土层来提高稳定性和承重能力。
四、基础设计步骤1.地基勘察:通过地质勘察确定地基的物理和力学性质,包括土层的类型、厚度、承载能力等。
2.基础参数计算:根据塔吊的重量、高度、施工半径等参数,计算基础所需的尺寸、深度以及承载能力。
3.基础结构设计:根据基础参数计算结果,设计适当的基础结构,并进行力学分析和稳定性计算。
4.基础施工图纸绘制:根据设计结果,绘制详细的基础施工图纸,包括基础尺寸、布置图、配筋图等。
5.基础施工:按照施工图纸进行基础施工,包括地面平整、基础模板安装、混凝土浇筑等。
五、基础施工注意事项1.施工现场准备:清理施工现场,确保无障碍物和安全通道;准备好所需的材料和设备。
2.基础模板安装:按照施工图纸要求,安装好基础模板,并确保模板的水平度和垂直度。
3.混凝土浇筑:根据设计结果,按照计划浇筑混凝土,并采取振捣措施以确保混凝土的密实性和均匀性。
格构式塔吊方案
![格构式塔吊方案](https://img.taocdn.com/s3/m/543532166bd97f192279e94f.png)
塔吊基础及搭拆专项方案编制人:职务(职称)审核人:职务(职称)批准人:职务(职称)浙江龙舜建设有限公司杭州北部软件园新建厂房(三期)项目部年月日第一章、工程概况 (3)第二章、编制依据 (4)第三章、工程场地地质条件、地质勘察剖面图 (5)第四章、QTZ80(ZJ5710)塔吊技术参数 (7)第五章、塔吊平面布置 (8)第六章、塔吊基础设计 (10)第七章、桩基承载力及钢格构柱等验算 (12)第八章、塔吊基础施工 (28)第九章、塔吊施工作业管理措施(群塔作业) (31)附件:附图一、塔吊平面布置图附图二、塔吊剖面立面图附图三、塔吊结点处理详图附图四、塔吊格构式基础参数表附图五、塔吊与建筑物距离平面图附图六、塔吊说明书1.1工程概况杭州北部软件园发展有限公司新建厂房三期项目工程位于浙江省杭州市拱墅区科技工业功能区祥符区块内,上祥路以东,祥盛路以北,规划东吴路以西,祥园路以南。
建筑物地下为二层(主楼部分为三层),地上由五幢13层裙房组成,钢筋混凝土框剪结构,建筑结构安全等级为二级。
本工程±0.000标高相当于绝对标高4.900m,目前自然地面平均绝对标高为4.400m,地下室平面长为195m,宽为120m,基础形式为桩承台基础,桩基为φ600、φ700、φ800钻孔灌注桩,桩顶标高-11.45m~12.90为主,桩长45~50m,按进入持力层控制为主。
地下室底板标高-10.70m,底板厚700mm,外墙板厚350~450mm,承台高0.8-2.30m,地梁高700均为暗梁、砼为C35,电梯井底开挖深度最深处在-14.05m。
基础垫层均为150mm厚C15垫层。
地下室内纵向设4条后浇带,横向设2条后浇带宽为1000mm。
本工程建筑结构高度为49.77米,2#塔吊搭设高度为60米,3#塔吊搭设高度为57米,1#~4#塔吊搭设高度为54米,以上高度未包括地下格构柱8.7米,第一次搭设2#塔吊搭设高度为31.5米,3#塔吊搭设高度为28.5米,1#~4#塔吊搭设高度为25.5米,塔吊具体位置详见总平面图。
塔吊格构式矩形基础施工方案
![塔吊格构式矩形基础施工方案](https://img.taocdn.com/s3/m/4961ca673069a45177232f60ddccda38376be1da.png)

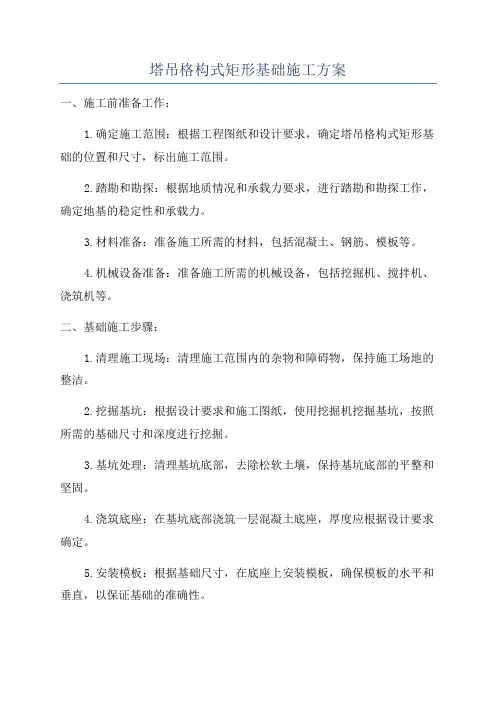

塔吊格构式矩形基础施工方案一、施工前准备工作:1.确定施工范围:根据工程图纸和设计要求,确定塔吊格构式矩形基础的位置和尺寸,标出施工范围。
2.踏勘和勘探:根据地质情况和承载力要求,进行踏勘和勘探工作,确定地基的稳定性和承载力。
3.材料准备:准备施工所需的材料,包括混凝土、钢筋、模板等。
4.机械设备准备:准备施工所需的机械设备,包括挖掘机、搅拌机、浇筑机等。
二、基础施工步骤:1.清理施工现场:清理施工范围内的杂物和障碍物,保持施工场地的整洁。
2.挖掘基坑:根据设计要求和施工图纸,使用挖掘机挖掘基坑,按照所需的基础尺寸和深度进行挖掘。
3.基坑处理:清理基坑底部,去除松软土壤,保持基坑底部的平整和坚固。
4.浇筑底座:在基坑底部浇筑一层混凝土底座,厚度应根据设计要求确定。
5.安装模板:根据基础尺寸,在底座上安装模板,确保模板的水平和垂直,以保证基础的准确性。
6.钢筋预埋:根据设计要求,将预埋的钢筋按照规定的间距和位置固定在模板内。
7.浇筑混凝土:根据设计要求,使用搅拌机将预先准备好的混凝土倒入基坑中,确保混凝土充实和紧密。
8.抹平和养护:使用抹光机将浇筑的混凝土表面进行抹平和养护,以防止混凝土表面开裂和龟裂。
9.拆除模板:待混凝土硬化后,拆除模板,确保基础的形状和尺寸符合设计要求。
10.检查验收:对施工完成的塔吊格构式矩形基础进行检查和验收,确认基础的质量和安全性。
三、安全措施:1.施工现场要设置明显的施工标志和警示牌,确保工人和周围人员的人身安全。
2.施工现场要进行严格的管理,禁止非工作人员入场,确保施工的正常进行。
3.对使用的机械设备进行定期检查和维护,确保设备的正常运行,预防事故的发生。
4.严格遵守施工规范和操作规程,根据安全要求进行施工,并配备专业操作人员。
5.施工中要对现场进行常规清理,保持施工场地的整洁和安全。
塔吊基础专项方案
![塔吊基础专项方案](https://img.taocdn.com/s3/m/e10531e84bfe04a1b0717fd5360cba1aa8118c1f.png)
格构柱式塔吊基础专项施工方案1。
编制依据本工程地质勘察报告,塔吊安装使用说明书、《钢结构设计规范》(GB50017-2014)、《钢结构设计手册》(第三版)、《建筑桩基技术规范》(JGJ94-2014)、《建筑地基基础设计规范》(GB50007-2011)等.2.工程概况本工程拟采用组合式塔吊基础,即:钻孔灌注桩+型钢格构式立柱+钢平台。
由4根格构式钢柱子组成,高9。
5米,格构式钢柱尺寸480*480,采用∠140*140*12,缀板采用440*200*12,钢柱埋人搅拌桩内3米,格构柱之间采用18#槽钢作水平和斜向支撑。
钢结构的连接形式采用焊接.3。
格构柱、格构式塔吊基础施工要求1、格构柱端与钢平台用焊接连接,钢平台上采用基础固定节与塔机连接.2、格构柱锚入桩基中的长度不小于3000mm,并需增加箍筋和主筋数量,确保焊接质量桩混凝土等级不小于C35;本工程格构柱锚入桩基中的长度3000mm,桩采用水下C35混凝土。
3、吊(插)入桩孔时,应控制钢构柱的垂直与水平二个方向的偏位。
特别需防止浇捣混凝土后钢构柱的偏位,施工方案中必须有防偏位措施(采用模具等定位方法).4、钢构柱尽量在工厂制作,成品后运往工地。
现场焊接水平杆与斜撑杆(柱间支撑)等构件,必须持有焊接上岗证,原则上仍应由生产厂家派员施焊。
5、单肢钢构柱内部需留有足够空间,浇捣混凝土中应采取有效手段保证混凝土的填充率达到95%以上。
6、开挖土方时,塔机钢构柱周围的土方应分层开挖,钢构柱之间的水平与斜撑杆(或柱间支撑),连接板等构件,必须跟随挖土深度而及时设置并焊接。
7、塔机使用中,要经常观察钢筋混凝土连接块的变形情况;经常观察地脚螺栓松动情况,随时拧紧;经常观察塔机的垂直度,发现超差及时纠正。
3.钢结构制作与安装方案3。
1施工程序图纸会审→编写施工方案→施工准备→技术交底→基础验收→材料验收→原材料矫正→原材料打砂防腐处理→柱、梁预制→分片组对→停点检查→分片吊装→梁、支承安装→钢梯、平台安装→质量检查→交工验收。
格构柱塔吊基础方案知识讲解
![格构柱塔吊基础方案知识讲解](https://img.taocdn.com/s3/m/2390ce7030126edb6f1aff00bed5b9f3f90f728b.png)
格构柱塔吊基础方案知识讲解格构柱塔吊基础方案是指在建筑工地施工过程中,针对吊装大型构件或设备而采用的临时吊装设备。
它主要由格构柱、塔身、旋转设备、液压系统以及基础组成,能够实现高效、安全地进行吊装作业。
以下将对格构柱塔吊基础方案进行详细讲解。
1.格构柱:格构柱是格构柱塔吊的主要承重部件,一般由钢材制成,安装在工地的施工区域。
在选取格构柱时,需要考虑其承载能力、稳定性以及防护措施等因素。
格构柱的高度和数量需要根据实际情况进行调整,以保证塔吊的稳定和安全。
2.塔身:塔身是格构柱塔吊的垂直部分,用于支撑旋转设备和液压系统。
它通常由多节钢管组成,通过螺栓连接固定在格构柱上。
塔身的高度应根据施工需求而定,一般可分为多节,以适应不同高度的吊装作业。
3.旋转设备:旋转设备是格构柱塔吊实现转动的关键部件,通常采用液压或电动方式驱动。
这样可以实现塔吊的水平旋转和垂直升降,并具备一定的承载能力。
旋转设备的稳定性和安全性对于吊装作业至关重要,因此在选择和安装旋转设备时需要密切注意。
4.液压系统:液压系统是格构柱塔吊控制和驱动的重要组成部分,通过液压油和液压动力源来实现吊装和旋转的动作。
液压系统的设计和选择应考虑塔吊的运行稳定性和控制精度,以确保吊装作业的安全和高效进行。
5.基础:基础是格构柱塔吊的支撑部分,承受塔吊各部件及施工物料的重量和作用力。
基础的设计和施工需要充分考虑土壤承载能力、抗震性能、地下管线等因素,并严格按照相关建筑规范和要求进行施工。
1.施工场地的特点:不同的施工场地有着不同的地形、土质和空间限制等特点,需要根据实际情况来确定格构柱塔吊的型号和数量。
2.施工物料的特点:吊装的构件或设备的重量、尺寸和形状等特点也要考虑在内,以确定格构柱塔吊的承载能力和施工限制。
3.施工期限和安全性要求:不同的工程有不同的施工期限和安全性要求,因此需要根据实际情况来确定格构柱塔吊的施工方案,包括基础的设计和施工。
总之,格构柱塔吊基础方案的设计和选择是建筑施工过程中必不可少的环节,它直接关系到施工作业的安全和效率。
塔吊基础方案--格构式
![塔吊基础方案--格构式](https://img.taocdn.com/s3/m/3027e32eff00bed5b8f31d35.png)
目录一、工程概况 (2)二、编制依据 (2)三、塔吊选择 (3)四、基础设计依据 (9)五、施工管理部署 (10)六、塔吊基础施工 (12)七、焊接质量控制 (14)八、塔吊避雷接地 (18)九、塔吊总包管理方案 (18)十、塔机沉降、垂直度测定及偏差校正 (20)十一、多塔管理措施 (21)十二、应急预案 (24)十三、1#塔吊基础设计计算 (28)十四、附图 (42)附图1、塔吊平面布置图附图2、塔吊钢格构柱及承台详图附图3、塔吊基础与承台示意图附图4、接地示意图附图5、塔吊基础与道路及围护关系图附图6、塔吊基础与承台、地梁、后浇带位置关系图附图7、各土层技术指标附件:典型地质剖面图1#塔吊基础专项施工方案一、工程概况1.1 项目名称、性质、地理位置和建设规模1.1.1 项目名称:1.1.2 项目性质:1.1.3 地理位置:1.1.4 建设规模:1.2 项目的建设、勘察、设计和监理等相关单位的情况本工程各方责任主体单位如下:建设单位:设计单位:监理单位:地质勘察单位:施工总承包:二、编制依据1、岩土勘察报告2、浙江X《(H7053)塔式起重机使用说明书》3、本工程施工组织设计4、设计施工图纸、会审记录5、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20096、《混凝土结构工程施工质量验收规范》GB50204-20157、《建筑地基基础工程施工质量验收规范》(GB50202-2002)8、《建筑桩基技术规范》JGJ94-20089、《钢结构工程施工质量验收规范》GB50205-200210、《钢筋焊接与验收规程》JGJl8-201211、《建筑机械使用安全技术规程》JGJ33-200112、《施工现场临时用电安全技术规范》JGJ46-200513、《建设施工高处作业安全技术规程》JGJ80-9114、《建筑施工安全检查标准》JGJ59-201115、《建筑结构荷载规范》GB50009-201216、《塔式起重机安全规程》(GB5144-2006)17、《固定式塔式起重机基础技术规程》(DB33/T10533-2008)18、《建筑地基基础设计规范》(DB33/1001-2003);19、《混凝土结构设计规范》(GB50010-2010);20、《建筑地基基础设计规范》(GB50007-2011);21、《钢结构设计规范》(GB50017-2003);22、《建筑钢结构焊接技术规程》(JGJ81-2002);23、《塔式起重机》(GB/T5031-2008);24、《塔式起重机设计规范》(GB/T13752-1992);25、《塔式起重机安全规程》(GB5144—2006);26、《工程测量规范》(GB50026-2007);27、《固定式塔式起重机基础技术规程》(DB-T1053-2008);28、建筑起重机械安全监督管理规定29、浙江省安全生产条例30、建设部第166号文件《建筑起重机械安全监督管理规定》31、杭建监总[2010]33号文件32、杭建监总〔2011〕56号《关于进一步加强建筑起重机械安装拆卸和使用安全管理的若干意见》33、杭建监总[2012]13号《关于加强组合式塔机基础制作、安装和使用的若干要求》34、《建筑施工安全管理规范》(DB33/1116-2015)三、塔吊选择本工程地下室部分三层和二层地下车库组成,二层地下室对应有地上一幢塔楼,三层地下室为纯车库。
格构柱塔吊基础施工方案
![格构柱塔吊基础施工方案](https://img.taocdn.com/s3/m/7dd23d28571252d380eb6294dd88d0d233d43c2f.png)
格构柱塔吊基础施工方案一、项目概述柱塔吊基础施工是建设行业中常见的一项工程,用于固定起重设备,保证其稳定运行。
本方案旨在确保施工过程中的安全、顺利进行。
二、施工前准备1.确定施工区域:根据工程需求确定柱塔吊基础的位置,并清理该区域。
2.设计方案:根据设计要求,制定柱塔吊基础的设计方案,包括基础的尺寸、深度、施工工艺等。
3.材料准备:准备所需的施工材料,包括水泥、砂、石料、钢筋等,并按照相关标准进行验收。
三、施工方案1.基础开挖:根据设计要求,在施工区域进行开挖,保证基础的准确尺寸和平整度。
2.板基础施工:根据设计方案进行板基础的施工,包括搅拌混凝土、浇筑、振捣、平养等工序。
3.柱基础施工:在板基础上进行柱基础的施工,包括打孔、安装钢筋、浇筑混凝土等工序。
4.塔吊基础施工:在柱基础上进行塔吊基础的施工,包括制作钢模板、浇筑混凝土、养护等工序。
5.后续工序:基础施工完成后,需要进行养护,确保基础的强度和稳定性。
同时,根据需要进行柱体和塔吊的安装。
四、施工安全措施1.施工现场围栏封闭,设置明显的安全警示标识。
2.严禁未经允许人员进入施工区域。
3.柱体和塔吊安装过程中,严格遵守相关操作规程,保证施工的安全性。
4.使用合格的设备和施工材料,严格执行相关质量标准。
5.施工作业人员必须经过相关培训,具备相应的操作证书。
五、质量控制1.施工过程中严格按照设计方案进行施工,确保基础的准确尺寸和强度。
2.施工过程中及时检查各项施工工序是否符合要求,对不合格工程及时进行整改。
3.施工材料必须经过验收合格后方可使用,储存要注意防潮、防震、防火等措施。
4.建立施工日志,记录施工过程中的各项数据和工作记录。
六、施工进度安排1.根据工期要求,合理安排施工工序的先后顺序。
2.确保施工人员的配备与施工量相匹配,避免资源浪费和工期延误。
3.按照合同约定,制定详细的施工进度计划,并进行监督和管理。
七、施工费用管理1.对所需材料和设备进行统计和预算,确保施工过程中不出现材料短缺和设备故障。
格构式钢柱塔吊基础施工工法(2)
![格构式钢柱塔吊基础施工工法(2)](https://img.taocdn.com/s3/m/f0ef41fa8ad63186bceb19e8b8f67c1cfad6ee3b.png)
格构式钢柱塔吊基础施工工法一、前言格构式钢柱塔吊基础施工工法是一种常用于高层建筑的施工工法,通过采用特殊的构造和施工工艺,可以在保证施工质量的同时提高施工效率。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一些工程实例进行详细介绍。
二、工法特点1. 提高施工效率:格构式钢柱塔吊基础施工工法采用了模块化的设计,可以减少施工工期,提高施工效率。
2. 施工质量可控:通过精确的模板设计和施工工艺,可以确保基础结构的准确度和稳定性,保证施工质量。
3. 环境适应性强:格构式钢柱塔吊基础施工工法适用于各种地质条件和建筑规模,具有较高的环境适应性。
三、适应范围格构式钢柱塔吊基础施工工法适用于高层建筑、桥梁、站台、厂房等工程中,对基础结构有较高要求的项目。
四、工艺原理格构式钢柱塔吊基础施工工法的基本原理是通过网架模板来定位和固定基础结构的位置,采用现浇混凝土施工,同时辅以预制钢构件进行加固和支撑,以实现基础结构的稳定和承载能力。
五、施工工艺1. 基坑开挖与土方处理:根据设计要求,先进行基坑的开挖和土方处理,确保基坑的平整和稳定。
2.网架安装与调整:将预先制作好的网架模板安装到基坑内,通过调整网架的位置和角度,使其符合设计要求。
3. 钢筋绑扎与预制构件加固:在网架内布置钢筋,同时安装预制构件进行加固,以增强基础结构的稳定和承载能力。
4. 混凝土浇筑与养护:根据设计要求,进行混凝土的浇筑和养护,确保基础结构的强度和耐久性。
六、劳动组织在施工过程中,需要组织相应人员,包括现场管理人员、技术人员、熟练工、安全员等,以确保施工过程的顺利进行。
七、机具设备施工过程中需要使用的机具设备包括挖掘机、起重机、混凝土搅拌车、模板支撑系统等,这些机具设备可以提高施工效率和施工质量。
八、质量控制为了保证施工质量,需要进行施工过程的质量控制,包括材料检验、验收标准的制定、质量把关等环节,以确保施工过程中的质量达到设计要求。
塔吊基础计算(格构柱)
![塔吊基础计算(格构柱)](https://img.taocdn.com/s3/m/bcab59f0b7360b4c2f3f644b.png)
塔吊基础计算(格构柱)八、基础验算基础承受的垂直力:P=449KN 基础承受的水平力:H=71KN 基础承受的倾翻力矩: M=1668KN.m(一)、塔吊桩竖向承载力计算:1、单桩桩顶竖向力计算:单桩竖向力设计值按下式计算:Q ik=(P + G )/n ±M/a2式中:Q ik—相应于荷载效应标准组合偏心竖向力作用下第i根桩的竖向力;P-塔吊桩基础承受的垂直力,P=449KN;G—桩承台自重,G=(4。
8×4。
8×0。
4+4。
8×4。
8×1.3)×25=979.2KN;P+G=449+979。
2=1428.2KNn—桩根数,n=4;M—桩基础承受的倾翻力矩,M=1668+71×1.3=1760。
3KN。
m;a—桩中心距,a=3.2m。
Q ik=1428.2/4±1760.3/3.2×2单桩最大压力:Q压=357.05+389.03=746。
08KN单桩最大拔力: Q拔=357。
05-389。
03=-31。
98KN2、桩承载力计算:(1)、单桩竖向承载力特征值按下式计算:R a = q pa A P+u P∑q sia L i式中: R a—单桩竖向承载力特征值;q pa、q sia—桩端阻力,桩侧阻力特征值;A P—桩底端横截面面积;u P—桩身周边长度;L i—第i层岩土层的厚度。
5号塔吊桩:对应的是8—8剖的Z52。
桩顶标高为-6。
8m,绝对标高为-1.9m,取有效桩长52m,桩端进入6—1粘土层2。
19m。
52R a = 0.8×3。
14×(4×12。
51+16×3.8+14×14.4+18×19.1+30×2。
19)=1813.51>746。
08KN 满足要求3、承台基础的验算(1)承台弯矩计算Mx1=My1=2×(746。
塔吊格构柱基础专项方案
![塔吊格构柱基础专项方案](https://img.taocdn.com/s3/m/6e746dc8b9f67c1cfad6195f312b3169a451ea91.png)
塔吊格构柱基础专项方案目录一、编制依据 (2)二、工程概况 (2)三、地基土特征 (4)四、基础初步确定 (6)五、塔吊基础荷载 (6)六、塔吊基础计算 (6)七、基础计算结果 (13)八、塔吊基础施工及安装塔吊 (14)九、施工安全措施 (15)十、格构柱的监测与塔吊纠偏措施 (16)附图:1、塔吊平面布置图2、塔吊基础位置对应地质勘探钻孔位置图勘察孔位柱状图3、塔吊说明书中主要参数4、塔吊定位图5、塔吊基础详图6、格构式塔吊剖面图7、塔身标准节与格构柱节点连接图苏泊尔·紫桂苑工程塔吊基础施工方案一、编制依据1、本工程施工图2、本工程基坑围护施工图3、本工程岩土工程勘察报告4、塔吊使用说明书5、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20096、《建筑地基基础设计规范》GB50007-20027、《建筑机械使用安全技术规程》JGJ33-20018、《建筑结构荷载规范》GB50009-2001(2006版)9、《混凝土结构设计规范》GB50010-201010、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010 11、住建部建质2009(87)号文件二、工程概况苏泊尔·紫桂苑工程位于浙江省玉环坎门镇。
本工程由一层地下车库、地上15幢高层、1幢多层商业用房祖征。
总建筑面积166846 m 2,其中地上建筑面积为122296 m 2,地下建筑面积为44550 m 2。
各单体建筑物结构形式、层次、建筑高度、建筑面积等如下表:建筑物基础形式主体结构层次建筑高度建筑面积备注1#~5#楼 / 剪力墙 22层 67.21m 122296m26#、9#楼/ 剪力墙16层49.81 m 7#、8#楼/ 剪力墙18层55.21m 10#楼/ 框架3层12.33m 11#、12#楼/ 剪力墙13层40.81m 13#、14#楼 / 剪力墙 15层 46.81m 15#、16#楼 / 剪力墙13层 40.81m 地下室钻孔灌注桩全埋式框剪1层/44550m2根据建设工期和建筑物规模,拟在本工程2#楼、3#楼、5#楼、6#楼、7#楼、8#楼、12#楼、15#楼位置分别设置一台QTZ63塔吊(基础位置详下表),共设置八台塔吊,塔吊型号为浙江虎霸建设机械有限公司生产的QTZ63塔式起重机,工作半径55m~58m,安装高度(吊钩高度)不超过95m,安装方式采用附着式安装,基础拟采用钻孔灌注桩作为塔吊基础,位于地下室基坑中。
塔吊基础方案(格构式)
![塔吊基础方案(格构式)](https://img.taocdn.com/s3/m/bc4ea8bb581b6bd97e19ea52.png)
—地下车库工程塔吊基础施工方案X X X建设集团有限公司二O一二年十二月一日目录一、工程概况 (5)(一)工程简介 (5)(二)工程参建单位 (5)(三)工程周边环境 (5)(四)工程现状 (8)二、编制依据 (8)三、塔吊参数和平面布置 (8)(一)主要规格及技术参数 (8)(二)基础载荷表 (9)(三)塔吊平面及高度设置 (10)四、工程地质概况 (10)五、塔吊基础的具体做法 (12)(一)塔吊基础形式 (12)(二)塔吊桩基 (12)(三)钢格构柱 (12)(四)上承台(塔吊基座承台) (13)(五)下承台(桩顶构造承台) (13)(六)塔身与基座连接做法 (13)(七)塔吊穿地下室结构做法 (14)1.穿地下室底板 (14)2.穿地下室楼板、顶板 (15)六、塔吊基础施工及验收 (15)(一)塔吊基础施工工艺流程 (15)(二)塔吊基础施工的具体要求 (17)(三)施工部署 (18)1.参加装拆人员的组织要求 (18)2.现场准备 (18)(四)塔吊桩及钢格构柱施工质量控制 (19)1.桩基施工质量控制流程 (19)2.钢格构柱施工质量控制 (19)(五)塔吊监测措施 (19)(六)施工质量及验收 (20)1.基础施工 (20)2.地基土检查验收 (20)3.基础检查验收 (21)4.桩基检查验收 (22)5.格构式钢柱检查验收 (22)七、施工安全措施 (23)(一)安全文明控制措施 (23)(二)塔吊运行安全保障措施 (23)(三)塔吊施工注意事项 (23)八、应急预案 (24)(一)事故类型和危害程度分析 (24)(二)应急处置基本原则 (24)(三)组织机构及职责 (24)1.应急组织体系 (24)2.指挥机构及职责 (24)(四)预防与预警 (25)1.危险源监控 (25)2.预警行动 (25)(五)应急处置 (26)1.响应分级 (26)2.响应程序 (26)3.处置及预防措施 (27)(六)应急物资与装备保障 (29)(七)群塔作业管理 (29)1.组织领导 (29)2.管理规定 (29)九、塔吊基础计算书 (32)(一)基本参数 (32)1.塔吊基本参数 (32)2.格构柱基本参数 (32)3.基础参数 (32)4.塔吊计算状态参数 (33)(二)桩基计算 (34)1.单桩最大荷载 (34)2.单桩承载力计算 (34)(三)钢构柱计算 (37)1.强度验算 (37)2.格构柱的长细比 (37)3.格构柱受压整体稳定性验算 (38)4.钢构柱相互水平及斜撑 (38)5.钢构柱局部强度及缀板 (39)6.缀板尺寸及间距验算 (40)(四)承台验算 (41)1.承台弯矩的计算 (41)2.承台截面主筋的计算 (41)3.承台斜截面抗剪切计算 (42)十、相关附图附表 (43)(一)塔吊平面布置图 (43)(二)塔吊桩位图 (43)(三)塔吊基础平立面详图 (43)(四)固定节预埋示意图 (43)(五)上承台(塔吊基座承台)详图 (43)(六)下承台(桩顶构造承台)详图 (43)(七)地质勘察报告相关资料 (43)1.勘探点平面位置图; (43)2.地基土物理力学指标设计参数表; (43)3.工程地质剖面图。
1#塔吊基础方案(格构柱式塔吊基础)
![1#塔吊基础方案(格构柱式塔吊基础)](https://img.taocdn.com/s3/m/ed49b81878563c1ec5da50e2524de518974bd355.png)
1#塔吊基础⽅案(格构柱式塔吊基础)1#塔吊基础专项施⼯⽅案⼀、⼯程概况1.1、⼯程简介*************地块商办新建项⽬位于*****以北,**以东.1.主体建筑:地上主要由1栋28层的⾼层H1办公楼,建筑最⾼点⾼度135.55m;1栋13层的⾼层H2商业楼,建筑最⾼点⾼度69.85m;1栋11层的⾼层边检楼,建筑最⾼点⾼度57.85m;10栋3~4层的V1~V10商业楼,建筑最⾼点⾼度19.3m。
2.地下室:地下1层,为地下车库及附属配套⽤房。
3.基础型式:采⽤桩筏板基础。
4.基坑规模:基坑总⾯积约为20300m2。
5.开挖深度:本⼯程±0.00标⾼相当于绝对标⾼5.55m,场地⾃然地⾯绝对标⾼按3.90m计算,相当于建筑标⾼-1.65m。
拟建地下地库顶板结构⾯的相对标⾼为-1.15m,地下室底板结构⾯的相对标⾼为-6.05m,板厚400mm,基底标⾼为-6.5m,基础垫层厚150mm,⼤⾯积开挖深度约为4.95m;⾼层办公楼地下室的基础底板结构⾯的相对标⾼为-6.05m,板厚800mm,基底标⾼为-7.00m,基础垫层厚150mm,则⼤⾯积基坑开挖深度约为5.35m。
1.2、⼯程参建单位⼯程名称:***************地块商办项⽬新建项⽬建设单位:****************建筑设计单位:**********************围护设计单位:******************勘察单位:*****************施⼯总包单位:********************围护施⼯单位:***************监理单位:*********************⼆、编制依据1、*************地块商办项⽬新建项⽬岩⼟⼯程勘察报告(⼯程编号:2016-02-24)2、《塔式起重机安全规程》(GB5144-2006)3、《钢结构设计规范》(GB50017-2003)4、《建筑机械使⽤安全技术规程》(JGJ 33-2012)(J119-2001)5、《建筑施⼯安全检查标准》(JGJ59-2011)6、《建筑桩基技术规范》(JGJ94-2008)7、《建筑钢结构焊接技术规程》(JGJ8-2002)8、《地基基础设计规范》(DGJ08-11-2010)9、《钢结构⼯程施⼯质量验收规范》(GB50205-2001)10、《钻孔灌注桩施⼯规程》(DG/TJ08-202-2007)11、《塔式起重机混凝⼟基础⼯程技术规程》(JGJ/T 187-2009)12、TC6513-6塔式起重机使⽤说明书,中联重科股份有限公司;QTZ80C塔式起重机使⽤说明书,泰州市腾达建筑⼯程机械有限公司。
QTZ80格构式塔吊基础施工方案
![QTZ80格构式塔吊基础施工方案](https://img.taocdn.com/s3/m/98bd4f75b9d528ea80c779e2.png)
QTZ80格构式塔吊基础施工方案(标准方案,可以直接使用,可编辑优秀版资料,欢迎下载)中山北路交通路52坊公共租赁住房项目QTZ80塔吊基础方案舜杰建设(集团)2021年1月目录1工程概况................................................................................................................ - 1 - 2地质概况................................................................................................................ - 1 - 3编制依据................................................................................................................ - 4 - 4本工程塔吊布置总说明........................................................................................ - 4 - 5塔式起重机选用.................................................................................................... - 4 - 6平面布置及场地情况............................................................................................ - 4 - 7施工、安装日期.................................................................................................... - 5 - 8 QTZ80塔吊主要技术参数................................................................................... - 5 - 9塔吊基础................................................................................................................ - 5 - 10塔吊基础施工...................................................................................................... - 7 -10.1立柱桩施工............................................................................................... - 7 -10。
(论证版)格构柱塔吊基础方案
![(论证版)格构柱塔吊基础方案](https://img.taocdn.com/s3/m/d8a1968516fc700aba68fc26.png)
目录第一章工程概况 (2)第二章编制依据 (3)第三章场地工程地质和水文地质条件 (5)第四章塔吊参数与平面布置 (8)第五章基础设计依据 (12)第六章塔吊基础的具体做法 (16)第七章施工管理部署 (17)第八章塔吊基础施工及验收要求 (21)第九章塔吊安装高度及附墙情况 (31)第十章格构柱的加工与安装 (33)第十一章格构柱焊接质量控制、验收措施 (35)第十二章施工安全措施 (41)第十三章塔吊监测、日常维护和保养 (46)第十四章应急预案 (50)第十五章特种作业人员名单 (53)第十六章塔吊基础设计计算书 (53)第十七章相关附件和图表.......................................................................................................................塔吊基础专项施工方案第一章工程概况项目名称:建设单位:设计单位:监理单位:勘察单位:基坑围护设计单位:施工总承包单位:建筑概况:总建筑面积57529.17㎡,用地面积为17612㎡。
本项目包括1-3#商业办公楼,5#、6#裙房,地下一层主楼地下室设置自行车库夹层,地上建筑为x层。
建筑面积:包括地下车库、商业用房、配套设施等总计约57529.17平方米,建筑高度45m,裙房为物业配套用房高度6.5m。
本工程室内设计标高±0.000,相当于绝对标高5.00米。
1#-3#楼及车库为整体地下室,底板面标高为-7.000,底板厚度为500。
本工程基础形式为钻孔灌注桩承台基础,工程桩直径为600、700、800,以6层圆砾层为持力层。
本项目与4-6#办公楼项目为同一个大基坑,所有参建主体单位相同,本项目在大基坑中位置处于东面和南面位置。
整个大基坑围护采用钻孔灌注桩加双轴水泥搅拌桩的排桩方案,并结合一道钢筋混凝土支撑,考虑到周边承台底,基坑开挖深度7.35米。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
—地下车库工程塔吊基础施工方案X X X建设集团有限公司二O一二年十二月一日目录一、工程概况 (5)(一)工程简介 (5)(二)工程参建单位 (5)(三)工程周边环境 (5)(四)工程现状 (8)二、编制依据 (8)三、塔吊参数和平面布置 (8)(一)主要规格及技术参数 (8)(二)基础载荷表 (9)(三)塔吊平面及高度设置 (10)四、工程地质概况 (10)五、塔吊基础的具体做法 (12)(一)塔吊基础形式 (12)(二)塔吊桩基 (12)(三)钢格构柱 (12)(四)上承台(塔吊基座承台) (13)(五)下承台(桩顶构造承台) (13)(六)塔身与基座连接做法 (13)(七)塔吊穿地下室结构做法 (14)1.穿地下室底板 (14)2.穿地下室楼板、顶板 (15)六、塔吊基础施工及验收 (15)(一)塔吊基础施工工艺流程 (15)(二)塔吊基础施工的具体要求 (17)(三)施工部署 (18)1.参加装拆人员的组织要求 (18)2.现场准备 (18)(四)塔吊桩及钢格构柱施工质量控制 (19)1.桩基施工质量控制流程 (19)2.钢格构柱施工质量控制 (19)(五)塔吊监测措施 (19)(六)施工质量及验收 (20)1.基础施工 (20)2.地基土检查验收 (20)3.基础检查验收 (21)4.桩基检查验收 (22)5.格构式钢柱检查验收 (22)七、施工安全措施 (23)(一)安全文明控制措施 (23)(二)塔吊运行安全保障措施 (23)(三)塔吊施工注意事项 (23)八、应急预案 (24)(一)事故类型和危害程度分析 (24)(二)应急处置基本原则 (24)(三)组织机构及职责 (24)1.应急组织体系 (24)2.指挥机构及职责 (24)(四)预防与预警 (25)1.危险源监控 (25)2.预警行动 (25)(五)应急处置 (26)1.响应分级 (26)2.响应程序 (26)3.处置及预防措施 (27)(六)应急物资与装备保障 (29)(七)群塔作业管理 (29)1.组织领导 (29)2.管理规定 (29)九、塔吊基础计算书 (32)(一)基本参数 (32)1.塔吊基本参数 (32)2.格构柱基本参数 (32)3.基础参数 (32)4.塔吊计算状态参数 (33)(二)桩基计算 (34)1.单桩最大荷载 (34)2.单桩承载力计算 (34)(三)钢构柱计算 (37)1.强度验算 (37)2.格构柱的长细比 (37)3.格构柱受压整体稳定性验算 (38)4.钢构柱相互水平及斜撑 (38)5.钢构柱局部强度及缀板 (39)6.缀板尺寸及间距验算 (40)(四)承台验算 (41)1.承台弯矩的计算 (41)2.承台截面主筋的计算 (41)3.承台斜截面抗剪切计算 (42)十、相关附图附表 (43)(一)塔吊平面布置图 (43)(二)塔吊桩位图 (43)(三)塔吊基础平立面详图 (43)(四)固定节预埋示意图 (43)(五)上承台(塔吊基座承台)详图 (43)(六)下承台(桩顶构造承台)详图 (43)(七)地质勘察报告相关资料 (43)1.勘探点平面位置图; (43)2.地基土物理力学指标设计参数表; (43)3.工程地质剖面图。
(43)一、工程概况(一)工程简介物联网感知公园项目—地下车库工程位于杭州市滨江区,西靠阡陌路,北接伊甸园路。
物联网产业园感知公园主要为地下2层停车场,上部为公园,其西南角建造一幢2层服务用房。
基础采用钻孔灌注桩。
基坑总周长约377m,面积7779.85m2。
本工程地下室±0.000相当于绝对高程6.200m,场地地形起伏不大,目前地下室范围内的自然地面绝对高程平均值为 5.700m,即相对标高为-0.500m。
地下室基础底标高为-9.600m,底板厚度700mm。
基坑开挖深度考虑至地下室周边底板垫层底(即含100mm厚垫层,下同),因地梁不下翻,围护工程设计时,地下室开挖深度考虑至底板垫层底,标高为-10.400m,地下室开挖深度为9.900m。
根据《建筑基坑工程技术规程》(浙江省标准DB33/T1008-2000),本基坑地下室开为1.10。
挖设计开安全等级属一级基坑,基坑工程安全等级的重要性系数γ(二)工程参建单位建设单位:杭州高新技术产业开发总公司设计单位:中国联合工程公司监理单位:杭州中新建筑工程监理有限公司勘察单位:上海岩土工程勘察设计研究院有限公司浙江分院围护设计单位:浙江省工程物探勘察院施工单位:浙江环宇建设集团有限公司(三)工程周边环境基坑北面为已建伊甸园路,地下室外墙线离用地红线最近约 3.16m,离伊甸园路边线最近约8.25m;照片1 基坑北侧已建的伊甸园路基坑南面为在建的物联网产业园感知中心(钻孔灌注桩基础,一层地下室开挖约7.0m,原围护采用土钉墙结合坑内外自流深井降水),地下室外墙线线离用地红线最近约3.12m;离已建地下室外墙线最近约12.0m。
照片2 基坑南侧在建的感知中心基坑西面为已建阡陌路,地下室外墙线离用地红线最近约3.37m,离伊阡陌路边线最近约7.94m;照片3基坑西侧已建的阡陌路基坑坑东面为在建的芯图科技(管桩基础,一层地下室开挖约6.0m,原围护采用SMW 工法结合一道钢筋混凝土支撑),地下室外墙线线离用地红线最近约3.39m。
照片4基坑东侧现状(四)工程现状本工程目前正在进行工程桩基(钻孔灌注桩)施工。
二、编制依据1、本工程的施工图纸、地质勘察报告2、本工程的《施工组织设计》3、固定式塔式起重机基础技术规程(浙江省地方标准)DB33/T1053-20084、钢结构设计规范GB50017-20035、钢结构工程施工质量验收规范GB50205-20016、建筑钢结构焊接技术规程JGJ81-20027、建筑桩基技术规范JGJ94-20088、建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-20109、塔式起重机混凝土基础工程技术规程JGJ/T187-200910、QTZ63(5710)塔式起重机使用说明书(杭州永发)11、建筑结构荷载规范GB50009-201212、杭建监总[2010]33号《关于加强建筑起重机械租赁、安装、拆卸和使用管理的若干意见》13、杭建监总[2012]13号《关于加强组合式塔机基础制作、安装和使用的若干要求》三、塔吊参数和平面布置根据现场施工实际需要,本工程采用两台QTZ63型塔式起重机。
因本项目为纯地下车库工程,故塔吊不考虑附墙措施。
(一)主要规格及技术参数QTZ63型塔式起重机主要规格及技术参数表(二)基础载荷表(三)塔吊平面及高度设置根据本工程实际情况以及建筑物总平面布置,1#塔吊设置于G~H/③~④轴间,2#塔吊设置于H~J/13~14轴间(具体位置详见塔吊平面布置示意图)。
1、每台塔吊设置独立配电箱,设在塔机约2m处。
2、塔基周围要求基本平整无障碍物。
3、塔吊最大臂长及最大使用高度:四、工程地质概况拟建场地地形总体起伏不大,地面标高在5.11m~6.20m之间。
本建筑场地位于第四纪钱塘江河口相冲海积平原。
场地地形简单,地势尚平坦,地貌单一。
根据岩土工程勘察报告,基坑开挖影响范围内的土层分布依次为:①层杂填土:黄灰色,稍湿,松散,西侧含较多建筑及少量植物根茎,东侧为施工活动用房搭建,表部为混凝土地坪。
层厚为0.25~2.40m。
②-1层砂质粉土:灰黄色~灰色,湿,稍密~中密。
切面粗糙无光泽,含氧化铁及云母屑,摇震反应迅速,干强度低,韧性低。
层厚为1.60~4.75m。
②-2层砂质粉土:灰色,湿,稍密,含氧化铁。
切面粗糙无光泽,具水平层理,含云母屑,摇震反应迅速,干强度低,韧性低,性质均匀性较差。
层厚为3.70~6.70m。
②-3层砂质粉土夹粉砂:灰色,湿,稍密~中密。
切面粗糙无光泽,具水平层理,含云母屑,局部相变为粉砂,摇震反应迅速,干强度低,韧性低。
层厚为2.00~4.40m。
③-1层淤泥质粉质粘土:灰色,饱和,流塑。
切面粗糙无光泽,夹粉土薄层,含有机质,少量植物残体,具较高灵敏度,无摇震反应,干强度中等,韧性中等。
层厚为6.30~9.65m。
③-2层淤泥质粉质粘土:灰色,饱和,流塑。
切面较光滑稍有光泽,含有机质及少量植物残体,具较高灵敏度,局部具层理,夹粉土薄层,无摇震反应,干强度和韧性中等。
层厚为7.70~10.40m。
③-3层淤泥质粉质粘土夹粉土:灰色,饱和,流塑。
切面粗糙无光泽,呈层状,夹粉土薄层,含云母屑,局部稍有摇震反应,干强度和韧性中等。
层厚为2.35~5.20m。
④层粉质粘土:褐灰色,饱和,软塑。
切面粗糙无光泽,含有机质,少量植物残体,无摇震反应,干强度和韧性中等。
层厚为0.60~1.50m。
⑥-1层粉砂:褐灰色,很湿,中密,局部含少量粘性土及贝壳碎片、局部为细砂。
层厚为6.30~11.40m。
⑥-2层含砂粉质粘土:褐灰色,饱和,软塑~可塑,切面粗糙无光泽,局部粉砂含量较高,无摇震反应,干强度中等,韧性中等。
层厚为0.40~5.65m。
⑥-3层中砂:褐灰色,很湿,中密,级配均匀性较差,含少量粘性土。
层厚为1.50~1.60m。
⑥-4层圆砾:灰色,很湿,中密-密实,含砾石约45%,卵石约15%,约5%左右粘性土,其余以中细砂充填。
砾石以亚圆形为主,成份以砂岩、石英砂岩为主,一般粒径0.3-2cm,最大粒径5cm。
合金钻钻进时,机器跳动一般,干钻不易钻进,进尺一般每米5-8分钟。
层厚为0.30~1.90m。
根据本工程岩土工程勘察报告(详勘),各土层物理力学性质综合成果表如下表所示:本工程塔吊桩基拟采用⑥--1层粉砂土作为持力层(进入持力层不小于2米),根据地质勘察报告显示,桩底标高基本控制在-30.00m左右。
五、塔吊基础的具体做法(一)塔吊基础形式本工程拟采用组合式塔吊基础,即:钻孔灌注桩+型钢格构式立柱+钢筋混凝土承台组合而成。
(二)塔吊桩基本塔吊采用钻孔灌注桩基。
桩径800mm,桩中心距3.00m。
以⑥-1层粉砂土为持力层,桩进入持力层2.00m。
注:塔吊桩均为钻孔灌注桩,桩砼加灌高度不小于1.5m,充盈系数不小于1.10。
(三)钢格构柱立柱采用钢格构柱形式,共4根。
钢格构柱顶标高为- 4.65m,底标高为- 13.30m,钢格构柱总设计长度为8.65m。
钢格柱截面尺寸为480×480mm,每根由四根L140×14的角钢和- 440×200×14@600的缀板焊接而成,格构柱之间采用16a槽钢作水平和斜向支撑,间距2000mm。
格构柱上端锚入混凝土承台长度700mm,下端插入灌注桩中的长度2500mm。
确保8根主筋与钢格构柱焊接连接,双面焊接长度均不小于200mm,增强箍筋不得少于6只。
