螺纹计算公式

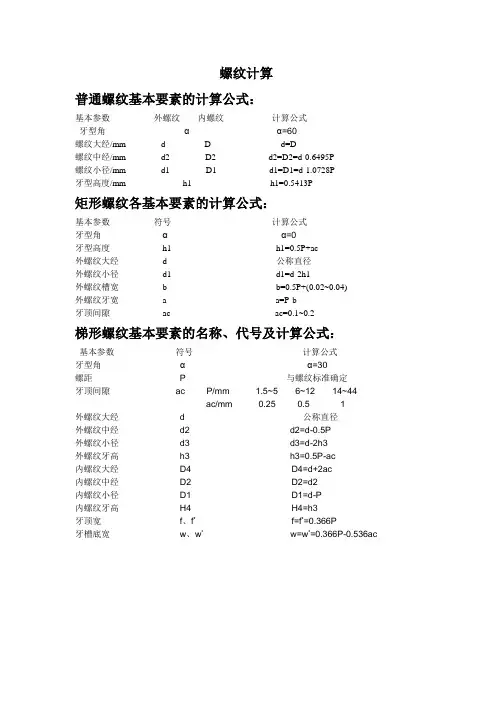

螺纹计算公式

一、60°牙型的外螺纹中径计算及公差（国标GB 197/196）

a. 中径基本尺寸计算: 螺纹中径的基本尺寸=螺纹大径-螺距×系数值。

公式表示:d/D-P×0.6495

例:外螺纹M8螺纹中径的计算

8-1.25×0.6495=8-0.8119≈7.188

b.常用的6h外螺纹中径公差(以螺距为基准)。

上限值为”0”

下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118

P1.5-0.132 P1.75-0.150 P2.0-0.16

P2.5-0.17

上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差。

M8的6h级中径公差值：上限值7.188 下限值:7.188-0.118=7.07。

C.常用的6g级外螺纹中径基本偏差: (以螺距为基准)。

P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032

P1.75-0.034 P2-0.038 P2.5-0.042

上限值计算公式d2-ges即基本尺寸-偏差

下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差

例M8的6g级中径公差值:上限值7.188-0.028=7.16 下限值:7.188-0.028-0.118=7.042。

注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出。

②螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围。

③考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准。

二、60°内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)。

上限值:

P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180

P1.25+0.00 P2.0+0.212 P2.5+0.224

下限值为”0”,

上限值计算公式2+TD2即基本尺寸+公差。

例M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值。

b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值。

c. 6G级螺纹中径基本偏差E1(以螺距为基准)。

P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032

P1.75+0.034 P1.00+0.026 P2.5+0.042

例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374

下限值:7.188+0.026=7.214

上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差

下限值公式2+GE1即中径尺寸+偏差

三、外螺纹大径的计算及公差(GB 197/196)

a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为”0”。金属加工微信，内容不错，值得关注。

b. 外螺纹的6h级大径下限值公差(以螺距为基准)。

P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265

P2.0-0.28 P2.5-0.335

大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差。

例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788

c. 外螺纹6g级大径的计算与公差。

6g级外螺纹的基准偏差(以螺距为基准)

P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034

P2.0-0.038 P2.5-0.042

上限计算公式d-ges 即螺纹大径基本尺寸-基准偏差

下限计算公式d-ges－Td 即螺纹大径基本尺寸-基准偏差-公差

例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972。

下限值φ8-0.028-0.212=φ7.76

注:①螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小。金属加工微信，内容不错，值得关注。

②对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜。

四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)。

螺纹小径基本尺寸=内螺纹基本尺寸-螺距×系数

例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647

b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算。

P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335

P2.0 +0.375 P2.5 +0.48

内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差。

注:6H级的下偏值为“0”

内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差。

例:6H级M8内螺纹小径的上限值6.647+0=6.647

6H级M8内螺纹小径的下限值6.647+0+0.265=6.912

c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算。

P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034

P2.0 +0.038 P2.5 +0.042

内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差。
