楼宇对讲系统1.楼宇对讲系统概述本设计方案提供两种品牌，及两种方式的对讲方案。
一种是采用目前较为传统的方式，通过总线方式并利用双绞线的优势达到联网方便、安装简单、便于维护的特点。
选用品牌是ABB振威，此公司的产品在天津有较多的项目应用，具体应用见下面4.5案例集。
一种是采用高频宽带技术的系统。
他是目前较为新型的技术。
已经在许多地方得到成功应用。
其中如佛山派尔总计2000多户，安徽大地1000多户等。
一个完善的智能化社区，具有便捷、安全、舒适、高档的生活环境，确保每一个住户的生命财产的安全，是本系统最大的意义，创造一个住宅的理想空间是本系统的目的所在。
小区楼宇对讲联网系统、是根据我国实行封闭式管理住宅小区的特点专门设计的产品。
它针对分布式住宅小区的管理特点进行功能规划，如多通道内部通讯、双向互通对讲、住户报警、信息发布等等，把单纯访客开门提升到多功能综合管理层面上，对提高小区安全管理、方便住户起到积极的作用。
楼宇对讲及安全防范系统是当今住宅必不可少的系统之一，其基本功能有呼叫、对讲、遥控开锁、监视、报警等功能。
它把来访者、住户和保安人员三方面的通讯包含在同一网络中，为了方便客人和住户出入，方便物业管理，防止闲杂人员擅入住宅楼宇。
为住户提供一个安全、舒适的家居生活环境。
另外、为了便于小区的物业管理，我们还设计了一套小区信息发布系统，便于物业与小区住户之间的信息交流。
2.系统设计指导思想2.1 通过小区楼宇对讲联网系统，实现二次访客管理即：来访者进入小区时，通过管理机与住户联系，经住户确认后进入小区，来访者进入小区后，需在住户单元门口机上选通住户，由住户按动开锁键让来访者进入。
2.2 通过对讲联网系统，使住户与门卫、住户与住户、住户与小区管理部门建立一条内部通讯的通道2.3考虑到在整个小区的建设过程中，可能是边建设边入住，房型结构也会有适当的调整，因此，访客系统网络应具备单体能独立运行、系统能通过模块叠加方式进行扩展、跃层房型可并接分机，使系统具有非常强的适应能力。
楼宇对讲原理
楼宇对讲原理

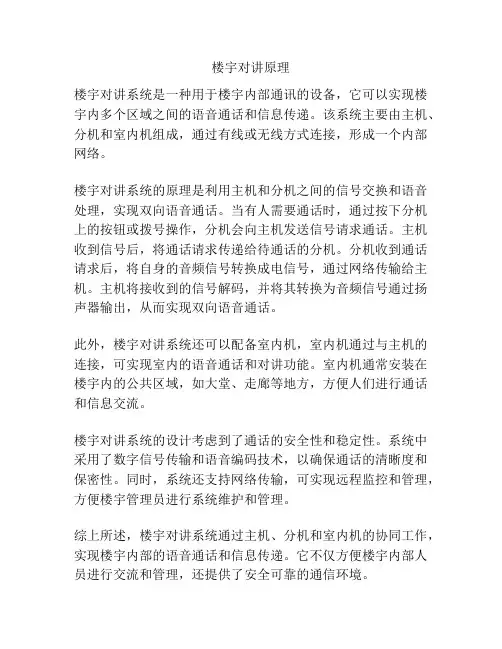

楼宇对讲系统是一种用于楼宇内部通讯的设备，它可以实现楼宇内多个区域之间的语音通话和信息传递。
该系统主要由主机、分机和室内机组成，通过有线或无线方式连接，形成一个内部网络。
楼宇对讲系统的原理是利用主机和分机之间的信号交换和语音处理，实现双向语音通话。
当有人需要通话时，通过按下分机上的按钮或拨号操作，分机会向主机发送信号请求通话。
主机收到信号后，将通话请求传递给待通话的分机。
分机收到通话请求后，将自身的音频信号转换成电信号，通过网络传输给主机。
主机将接收到的信号解码，并将其转换为音频信号通过扬声器输出，从而实现双向语音通话。
此外，楼宇对讲系统还可以配备室内机，室内机通过与主机的连接，可实现室内的语音通话和对讲功能。
室内机通常安装在楼宇内的公共区域，如大堂、走廊等地方，方便人们进行通话和信息交流。
楼宇对讲系统的设计考虑到了通话的安全性和稳定性。
系统中采用了数字信号传输和语音编码技术，以确保通话的清晰度和保密性。
同时，系统还支持网络传输，可实现远程监控和管理，方便楼宇管理员进行系统维护和管理。
综上所述，楼宇对讲系统通过主机、分机和室内机的协同工作，实现楼宇内部的语音通话和信息传递。
它不仅方便楼宇内部人员进行交流和管理，还提供了安全可靠的通信环境。
楼宇对讲系统概述
分机： 手柄式：ST-101V/CH/M，
ST-101V/CN/M，
免提式：
H款(04A款)
N款(带手柄)
H款
N款
HY-1 3XV/C/M
M:和弦音
HY:免提
X: / 5 / 6/…
/04D 款 /05B款
04D
05B
9
直按系统-(线缆)
型号解析
其他类： 1 、视频分配器：
用于将主机视频信号进行视频隔离，视频匹配，以让分机显示一个最优的 视频效果。
1
大门口机
2
大门口机控制器
3
电源
产品可选型号 DF2000ATVCB/5(AE) HY-2002B DE-2000A
35
外网TCP/IP（2002系统）
案例：标准配置
C.管理中心设备组成
序号
主要产品名称
1
彩色可视管理机
2
管理机控制器
3
电源
4
管理电脑
5
管理软件
产品可选型号 DF2000-2VCN HY-2002C DE-2000A
按编码方式： 直按式楼宇对讲系统 编码式楼宇对讲系统
按图像方式： 音频楼宇对讲系统 可视楼宇对讲系统
按扩展功能： 安保型楼宇对讲系统 家电控制型对讲系统 背景音乐型对讲系统 信息发布型对讲系统 多表抄送型对讲系统
按联网方式： 独立型楼宇对讲系统 联网型对讲系统 5
二、直按系统
系统功能：
操作简单方便、实用，直接按相应房号键呼叫住户分机，实现访客与住户对讲，可通过分 机按开锁键开锁。
3
楼宇对讲系统概述
楼宇对讲系统分类（安居宝）
模拟方式： 直按系统 数码系统 互通系统
楼宇对讲系统原理图
楼宇对讲系统原理图
楼宇对讲系统原理图如下：
[图中内容省略]
说明：
1. 电源模块：负责为整个对讲系统提供电能。
2. 话筒模块：接收用户讲话并将其转化成电信号。
3. 扩音器模块：将经过放大处理的电信号转化成可听的声音输出。
4. 音频输入模块：接收来自外部音频设备（如电话、广播等）的输入信号。
5. 音频输出模块：将经过处理的音频信号输出到外部设备（如PA系统等）。
6. 控制模块：用于控制对讲系统的各种功能，如音量控制、通话控制等。
7. 网络接口模块：提供与其他楼宇对讲系统进行通信的接口，实现楼宇间的互联功能。
8. 信号处理模块：对从话筒模块和音频输入模块接收到的信号进行滤波、放大等处理。
9. 模拟/数字转换器：将模拟信号转换为数字信号，以便进行
数字信号处理。
10. 数字/模拟转换器：将数字信号转换为模拟信号，以便输出
到扩音器模块。
11. 音频编解码器：对音频信号进行编解码，以便实现高质量
的音频传输和存储。
12. 数据存储模块：用于存储重要的通话记录和系统配置信息。
13. 按键模块：用于用户操作，如拨号、接听、挂断等。
14. 显示屏模块：显示系统状态、通话信息和菜单等。
15. 喇叭模块：用于播放系统消息、提示音和报警等。
请注意，以上是一个简化的楼宇对讲系统原理图，具体的系统配置和功能可能会根据实际需求和厂商设计而有所不同。
楼宇对讲系统原理
楼宇对讲系统原理
楼宇对讲系统是一种用于建筑物内部通信的设备，通过该系统，建筑物中的不同单元或不同楼层的住户之间可以进行语音通话。
其原理主要包括以下几个方面：
1. 通信原理：楼宇对讲系统采用双向语音通信原理。
当一个住户按下对讲机上的呼叫按钮时，系统会将语音信号发送给其他住户或指定的单元。
其他住户收到信号后，可以通过相应的操作将自己的声音发送回去，从而实现双向通信。
2. 建筑物内部布线：楼宇对讲系统需要在建筑物内部进行布线，一般采用多芯电缆连接不同单元的对讲机。
这些电缆将对讲机与主控台或分控台相连，通过主控台或分控台来控制通信流程。
3. 中央控制设备：楼宇对讲系统通常配备有中央控制设备，用于控制整个系统的运行。
中央控制设备可以包括主控台、分控台、操作面板等。
通过这些设备，可以对系统进行管理，如呼叫对讲机、接听通话、调整音量等。
4. 音频处理：楼宇对讲系统中会使用音频处理技术对语音信号进行处理，以确保语音的质量和清晰度。
音频处理包括音频放大、降噪、回声消除等技术，以提供良好的通话体验。
5. 扩展功能：除了基本的语音通话功能外，楼宇对讲系统还可以配备其他扩展功能，如对讲机的密码锁定、远程监控、报警功能等，以满足不同的安全需求。
总之，楼宇对讲系统通过建立一套内部通信网络，实现建筑物内部住户之间的语音通话。
通过布线连接不同的对讲机，并通过中央控制设备来控制系统的运行，同时通过音频处理技术来提供良好的通话质量，以及可以配备其他扩展功能来满足不同的需求。
ABB楼宇对讲系统介绍
权限，防止未经授权的访问和操作。
防雷击保护
03
系统设备均具备防雷击保护功能，能够有效避免雷击对系统造
成的损害，保障系统的稳定运行。
05
系统案例与实际应用
案例一：智能小区的应用
总结词：高效便捷
详细描述：在智能小区中，ABB楼宇对讲系统通过集成门禁控制、视频监控、报 警提示等功能，为住户提供安全、舒适的生活环境。住户可以通过楼宇对讲系统 与来访者进行语音交流，同时系统支持远程开锁功能，方便住户的进出。
Oracle等，确保数据存储的安全 性和可靠性。
数据库功能
数据库管理系统负责对系统中的 数据进行存储、查询、更新和管 理，支持数据备份和恢复功能。
数据库优化
根据楼宇对讲系统的实际需求， 对数据库管理系统进行优化，提
高数据访问速度和系统性能。
软件开发工具
1 2
开发语言
ABB楼宇对讲系统软件开发采用C、Java等编程 语言，确保软件开发的效率和可维护性。
ABB楼宇对讲系统介绍
• 系统概述 • 系统硬件介绍 • 系统软件介绍 • 系统优势与特点 • 系统案例与实际应用
01
系统概述
定义与特点
定义
安全性高
楼宇对讲系统是一种用于楼宇安全管理的 通讯系统，住户和访客可以通过该系统进 行语音通讯，实现楼宇的进出控制。
可以有效防止未经授权的人员进入楼宇。
通讯便捷
02
主机的功能包括：管理 用户权限、处理呼叫、 控制门禁等。
03
主机的外观设计应简洁 大方，安装方便，适应 不同的楼宇结构和环境。
04
主机的材质和工艺应具 备防潮、防尘、防腐等 特性，以保证长期稳定 运行。
室内机
一套非常详细的楼宇对讲系统设计方案
一、引言随着科技的快速发展和智能化趋势的加强，楼宇对讲系统作为现代化建筑的重要组成部分，对于提升楼宇安全性和居住体验具有重要意义。
本设计方案旨在提出一套详细、实用的楼宇对讲系统方案，以满足不同楼宇的需求，提供安全、便捷、高效的通信服务。
二、系统概述本楼宇对讲系统采用先进的数字技术和网络技术，实现楼宇内部、楼宇与楼宇之间、楼宇与外部世界的实时通信。
系统具备高清音视频通信、智能识别、远程控制等功能，同时兼容多种通信协议，确保系统的兼容性和可扩展性。
三、系统组成1. 前端设备：包括门禁控制器、室内机、室外机、音视频采集设备等。
前端设备负责实现用户与系统的交互，提供高清音视频通信、身份识别、门禁控制等功能。
2. 传输网络：采用高速、稳定的局域网或广域网，确保音视频数据的实时传输和通信质量。
3. 平台软件：具备强大的管理和控制功能，实现用户管理、设备管理、通信管理、报警管理等功能。
四、系统功能1. 高清音视频通信：支持高清音视频信号的采集、传输和显示，提供清晰、流畅的通信体验。
2. 智能识别：采用人脸识别、指纹识别等生物识别技术，实现快速、准确的身份认证。
3. 门禁控制：实现楼宇门禁的自动控制，支持多种开门方式，如密码、刷卡、生物识别等。
4. 远程控制：支持远程开锁、监控、对讲等功能，方便管理人员进行远程管理和监控。
5. 报警管理：具备报警功能，如非法入侵、火灾等异常情况发生时，系统能够自动报警并通知相关人员。
五、系统特点1. 先进性：采用先进的数字技术和网络技术，确保系统的先进性和可靠性。
2. 实用性：系统具备丰富的功能，满足不同楼宇的需求，提供安全、便捷、高效的通信服务。
3. 兼容性：系统兼容多种通信协议和设备，方便与其他系统进行集成和扩展。
4. 易用性：系统操作简单、界面友好，方便用户快速上手和使用。
六、实施步骤1. 需求分析：根据楼宇的实际情况和需求，分析系统应具备的功能和特点。
2. 设计方案：根据需求分析结果，制定详细的设计方案，包括设备选型、网络架构、软件功能等。
楼宇对讲技术面试题目(3篇)
第1篇一、基础知识部分1. 请简要介绍楼宇对讲系统的基本组成和工作原理。
解析：楼宇对讲系统主要由室内分机、门口主机、电锁、线缆等组成。
工作原理是访客通过门口主机呼叫室内分机，室内用户接听后，双方可以通话，在通话过程中，室内用户可以通过按键遥控打开门口电锁，允许访客进入。
2. 请列举楼宇对讲系统的常见功能。
解析：楼宇对讲系统常见功能包括：（1）访客呼叫功能：访客可以通过门口主机呼叫室内分机。
（2）通话功能：室内用户与访客之间可以进行语音通话。
（3）遥控开锁功能：室内用户可以通过按键遥控打开门口电锁。
（4）联防功能：室内用户可以呼叫保安，实现小区联防。
（5）小型会议功能：室内用户可以进行小型会议。
（6）户户通功能：在联网小区内，邻居之间可以互相对话。
3. 请简述楼宇对讲系统的线缆类型及其作用。
解析：楼宇对讲系统的线缆类型主要有：（1）两芯线：用于连接室内分机和门口主机，传输音频信号。
（2）四芯线：用于连接门口主机和电锁，传输音频信号和控制信号。
（3）五芯线：用于连接门口主机和室内分机，传输音频信号、控制信号和电源。
二、技术实现部分1. 请解释楼宇对讲系统中如何实现遥控开锁功能？解析：楼宇对讲系统中的遥控开锁功能是通过控制电锁的电路实现的。
当室内用户按下遥控开锁按键时，室内分机发送一个控制信号到门口主机，门口主机再将这个信号发送到电锁，从而控制电锁开锁。
2. 请说明楼宇对讲系统中如何实现联防功能？解析：楼宇对讲系统中的联防功能是通过呼叫保安实现的。
当室内用户遇到紧急情况时，可以通过楼宇对讲系统呼叫保安，保安在接到呼叫后，可以及时赶到现场进行处理。
3. 请解释楼宇对讲系统中如何实现小型会议功能？解析：楼宇对讲系统中的小型会议功能是通过多路通话实现的。
在会议过程中，多个室内分机可以同时接入通话，实现多人之间的语音交流。
4. 请说明楼宇对讲系统中如何实现户户通功能？解析：楼宇对讲系统中的户户通功能是通过联网小区内的室内分机实现的。
智能楼宇对讲系统原理
智能楼宇对讲系统原理
智能楼宇对讲系统的原理是基于通信技术和语音处理技术的应用，旨在提供高质量、便利的语音通信功能。
首先，智能楼宇对讲系统中的主要组成部分包括室内机、室外机和中控主机。
室内机安装在各个楼层的房间内，室外机则安装在大门或入口处，而中控主机则负责整个系统的数据传输和管理。
在使用过程中，当访客按下室外机上的呼叫按钮时，系统会自动将呼叫请求传输到对应楼层的室内机上。
室内机接收到呼叫请求后，会通过语音和图像的方式与室外机进行双向通信。
同时，室内机也可以通过中控主机与其他楼层的室内机进行通话。
此外，智能楼宇对讲系统还具备一些特殊功能。
例如，系统可以支持开锁功能，当住户确认访客身份后，可以通过室内机开锁按钮来实现远程开门。
系统还具备语音留言功能，访客在没有住户在家的情况下，可以留下语音消息，住户在回家后通过室内机进行查收。
总的来说，智能楼宇对讲系统的原理是通过室内机和室外机之间的语音和图像信号传输，实现住户与访客之间的便捷沟通。
此外，系统还具备开锁和留言等功能，提升了住户居住安全性和使用便利性。
楼宇对讲系统功能概述
楼宇对讲系统功能概述
楼宇对讲系统亦称访客对讲系统，是当今小区普遍应用的门禁管理手段，它的作用是对来访人与住户提供双向通话或可视通话，住户能遥控防盗门的开关及向保安管理中心进行紧急报警。
对讲系统的工作过程：楼门平时总处于闭锁状态，避免非本楼人员在未经允许的情况下进入楼内。
当有客人来访时，客人须在楼门外的对讲主机键盘上按出欲访住户的房间号，呼叫欲访住户的对讲分机。
被访住户的主人通过对讲设备与来访者进行双向通话，或通过来访者的图像确认来访者的身份，确认来访者后，主人利用对讲分机上的开锁按键，将大楼入口的电控门锁打开，来访客人方可进入楼内。
来访客人进入楼后，楼门自动锁闭，同时楼宇的安全保卫部门可以通过对讲管理主机，对楼宇安全对讲主机系统的工作情况进行监视。
如有楼宇入口门被非法打开、安全对讲主机或线路出现故障，对讲管理主机会发出报警信号、显示出报警的内容及地点。
楼宇的物业管理部门与业户或业户与业户之间可以通过该系统相互进行通话。
如管理部门通知业户交各种费用、业户通知物业管理部门对楼宇设施进行维修、业户在紧急情况下向楼宇的管理人员或邻里报警求救等。
楼宇对讲系统常见故障解决方案
楼宇对讲系统常见故障解决方案
1.楼宇对讲系统无声音或声音不清晰：
-检查对讲机是否开启或调低了音量。
确保音量调至适合的水平，确
认是否能够正常听到声音。
-检查扬声器是否被堵塞或被异物覆盖。
清洁扬声器或移除覆盖物，
确保声音能够正常输出。
-检查音频输入和输出接口连接是否正常。
确保连接插头牢固，并检
查电缆是否损坏或断裂。
2.楼宇对讲系统无法连接或通话不稳定：
-检查网络连接是否正常。
确保对讲系统的网络连接稳定，并检查网
络线缆是否连接正确。
-如果有无线对讲系统，检查无线信号是否稳定。
确保与接收器之间
没有任何物理障碍，并检查接收器和发射器之间的距离是否超过无线范围。
-检查对讲机或设备的电源是否正常。
确保设备有足够的电量供应，
或者为其充电。
3.楼宇对讲系统呼叫功能无法正常使用：
-检查按钮是否损坏或堵塞。
如果按钮无法正常按下或被异物堵塞，
请清洁或更换按钮。
-检查呼叫面板和控制面板之间的连接是否正常。
确保连接插头牢固，电缆没有断裂或损坏。
-检查系统设置和编程是否正确。
确认系统设置中的呼叫配置是否正确，确保正确设置呼叫目标。
4.楼宇对讲系统遇到电源或硬件问题：
-检查电源线是否连接正确。
确保电源线插头牢固连接，并检查电源插座是否正常供电。
-检查电源适配器和电源开关是否正常工作。
如果需要，更换适配器或电源开关。
楼宇对讲系统方案
楼宇对讲系统方案楼宇对讲系统是一种用于建筑物或大型公共场所的通信系统，它提供了一种有效的沟通工具，可以在建筑物的不同区域之间进行语音通信，并具有广播和紧急呼叫功能。
在现代社会中，楼宇对讲系统已广泛应用于办公楼、住宅楼、商场、医院、学校等各种场所，为人们提供了更高效、安全和便利的通信方式。
1.系统设计：楼宇对讲系统的设计需要根据建筑物的具体情况和使用需求来确定。
设计方案应该考虑到建筑物的结构、面积、楼层数量、使用功能等因素，并结合用户的实际需求进行设计。
同时，还应该考虑到系统的可靠性、扩展性和维护性。
2.设备选择：楼宇对讲系统的设备包括主机、分机、话筒、扩音喇叭等。
在选择设备时，应根据建筑物的规模和使用需求来确定设备的数量和型号。
设备的选择应考虑到其音质、音量、功耗、信号传输距离等因素，并选择具有良好性能和质量保证的品牌产品。
3.线路布线：楼宇对讲系统的线路布线需要考虑到建筑物的结构和使用需求。
对于小型建筑物，可以选择使用同轴电缆进行布线，对于大型建筑物，则需要使用光纤等高速传输线缆。
线路布线应避免与其他电力线和干扰源靠近，以确保通信质量和稳定性。
4.功能设置：楼宇对讲系统的功能设置包括通话、广播和紧急呼叫等功能。
通话功能可以实现不同区域之间的语音通信，使人们可以方便地交流和沟通。
广播功能可以向整个建筑物或特定区域传递语音信息，例如通知、紧急广播等。
紧急呼叫功能可以在紧急情况下快速呼叫帮助，并实现紧急广播功能。
5.系统管理：楼宇对讲系统的管理功能可以通过管理员控制台来实现。
管理员可以对系统进行设置、维护和监控，如添加或删除用户、设置通信权限、监控通信质量等。
此外，管理员还可以对系统进行故障排除和维修，以确保系统的正常运行和稳定性。
综上所述，楼宇对讲系统方案应根据建筑物的具体情况和使用需求进行设计，选择适合的设备并进行线路布线。
同时，还需要设置相应的功能和管理功能，以确保系统的高效、稳定和安全运行。
楼宇对讲系统的功能及系统原理组成
楼宇对讲系统的功能及系统原理组成
楼宇对讲系统，也称为访客对讲系统，是指来访客人与住户之间供应双向通话或可视通话，且由住户遥控防盗门的开关或向保安管理中心进行紧急报警的一种平安防范系统。
楼宇对讲系统中，来访者要通过可视或非可视的对讲系统，与住户进行通话，由住户确认后，遥控电控锁开启，来访者才能进入楼宇大门。
楼宇对讲系统是智能楼宇、智能住宅最基本的防范措施，得到了广泛的应用。
楼宇对讲系统可分为可视和非可视两种。
可视对讲系统中住户能看到来访者的图像。
智能住宅小区的访客对讲系统在小区的入口、住宅楼的入口、住户及小区物业管理中心（或小区安防掌握中心）之间建立一个语音（图像）通信网络，有效地监控外来人员进入小区，爱护住户的平安。
它由对讲管理主机、大门口主机、门口主机、用户分机、电控门锁等相关设备组成。
对讲管理主机设置在住宅小区物业管理中心（或小区安防掌握中心），大门口主机设置在小区的入口处，门口主机设置安装在各住宅楼入口的墙上或门上，用户分机则安装在住户家中。
楼宇对讲系统是采纳嵌入式微处理器技术、语音对讲技术、CCD 摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。
以目前应用最多的图5.1.2所示的基带传输方式下的楼宇对讲系统为例，系统由管理员机、门口主机、用户分机、楼层平台、联网器、ups电源、传输线及其它配套设备组成。
系统设备的搭配一般比较敏
捷，可以依据不同的用户要求，选用不同型号的设备组成不同的系统。
楼宇对讲系统概述
楼宇对讲系统概述
楼宇对讲系统分类（安居宝）
模拟方式： 直按系统 数码系统 互通系统
半模拟半数字方式： TCP/IP（2002系统） 2200系统（网线入户）
数字方式： 2006 数字社区 2100 数字社区 2300 智能家居
4
楼宇对讲系统概述
楼宇对讲系统分类
按接线方式： 总线型楼宇对讲系统 网络型楼宇对讲系统
7
直按系统
型号解析
直按非可视设备型号：
主机：DF10B-938/1/2 (AE/AM) /1: 铝款 /2:钛金款
直按主机前缀
/2
分机：ST-101，
ST-101C
直按分机
C:外观型号
(ST:带手柄分机)
/1
8
直按系统
型号解析
直按可视设备型号：
主机：DF10B-938V/C/1/2 (AE/AM) (V: 黑白可视,VC:彩色可视)
楼内主干线 入户线 电锁 闭门器
RVV16*0.5 RVV5*0.3
4+n(n 为户数)
呼叫+开锁+地线+送话+受话
1
每单元一个
1
每单元一个
11
直按系统
典型案例
直按可视系列的组成（12户）
产品名称 单元门口主机 室内分机 主机电源 分机电源 视频分配器 楼内主干线
单元入户线
电锁、闭门器
产品型号 DF10B-938VC/1 ST-101VCN DE-2000A DE-2000A AJBKJ-VS2N RVV16*0.5 RVV2*0.75 SYV75-5 RVV5*0.5 RVV2*0.5 SYV75-3
按编码方式： 直按式楼宇对讲系统 编码式楼宇对讲系统
楼宇对讲系统原理图
楼宇对讲系统原理图引言楼宇对讲系统是一种被广泛应用于公共建筑和住宅楼的通讯设备。
它允许在楼宇内部进行语音通信，并提供安全和方便的交流方式。
本文将详细介绍楼宇对讲系统的原理图及其工作原理。
基本原理楼宇对讲系统的基本原理是利用一组集成在建筑物内部的设备，包括室内和室外单元，以及中央控制面板，来实现用户之间的语音通信。
该系统由以下几个主要组件组成：1.室内单元：室内单元通常安装在每个楼层或每个公共区域，如大厅或电梯。
它们提供了用户与访客或其他住户之间的语音通信功能。
每个室内单元通常具有一个麦克风和一个扬声器，供用户使用。
2.室外单元：室外单元通常安装在建筑物的入口处，如门口或门禁系统。
它们允许访客通过按下按钮与用户进行通信。
室外单元通常具有一个麦克风和一个扬声器，以及一个按钮或键盘来激活对讲系统。
3.中央控制面板：中央控制面板是整个系统的中枢，负责管理和控制所有室内和室外单元之间的通信。
它通常安装在安全室或管理员办公室，并连接到建筑物内的所有单元。
工作原理楼宇对讲系统的工作原理如下：1.用户使用室内单元与访客或其他住户进行通信。
用户可以通过室内单元上的按钮激活对讲系统，并使用麦克风和扬声器进行语音通信。
2.当有人按下室外单元上的按钮时，室外单元会向中央控制面板发送一个呼叫请求。
中央控制面板收到该请求后，会将该呼叫路由到相应的室内单元。
3.室内单元收到呼叫请求后，用户可以按下相应的按钮接听呼叫，并使用麦克风和扬声器进行语音通信。
4.通信完成后，用户可以按下室内单元上的按钮挂断呼叫。
室外单元和中央控制面板也会相应地更新其状态。
其他功能除了基本的语音通信功能外，楼宇对讲系统通常还具有其他功能，以提供更好的安全性和方便性：•门禁控制：楼宇对讲系统可以集成到门禁系统中，允许用户通过对讲系统开锁并远程控制门禁设备。
•监控功能：一些楼宇对讲系统还可以集成视频监控设备，以提供实时视频监视。
•报警功能：楼宇对讲系统可以与火灾报警或紧急按钮等设备集成，以便在紧急情况下提供报警功能。
楼宇可视对讲原理
楼宇可视对讲原理
楼宇可视对讲系统是一种用于楼宇安全管理的通信设备，通过视频和语音的方式，使楼内的住户能够与访客进行实时的交流和认证。
其实现的原理可分为硬件和软件两个方面。
硬件方面，楼宇可视对讲系统主要由以下组件构成：室内单元、室外单元、中心控制设备以及联网设备。
室内单元通常安装在住户的房间内，室外单元则安装在楼宇入口处或每个单元门前。
中心控制设备负责将室内和室外单元连接起来，同时负责对通信信号的处理和传输。
联网设备则允许住户通过手机或电脑等外部设备远程控制和监控楼宇内的对讲系统。
软件方面，楼宇可视对讲系统利用通信技术和视频处理算法来实现实时的语音和视频传输。
当访客按下门铃或者拨打住户的手机号时，室外单元会自动拍摄访客的照片并发送给室内单元。
住户可以通过室内单元上的显示屏查看访客的照片，并通过语音进行通话。
在认证通过后，住户可以通过室内单元的开锁按钮打开门禁，或者通过联网设备远程进行控制。
总之，楼宇可视对讲系统通过硬件和软件的联合作用，实现了住户与访客之间的实时沟通和身份认证。
这种系统不仅提高了楼宇的安全性，也提升了住户的生活便利性。
楼宇对讲系统介绍
1．什么是楼宇对讲系统楼宇对讲系统是采用单片机技术、双工对讲技术、CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。
楼门平时总处于闭锁状态，避免非本楼人员未经允许进入楼内。
本楼内的住户可以用钥匙或密码开门自由出入。
当有客人来访时，需在楼门外的对讲主机键盘上按出被访住户的房间号，呼叫被访住户的对讲分机，接通后与被访住户的主人进行双向通话或可视通话。
通过对话或图像确认来访者的身份后，住户主人允许来访者进入，就用对讲分机上的开锁键打开大楼门口上的电控锁，来访客人便可以进入楼内。
来访客人进入后，楼门自动闭锁。
住宅小区的物业管理部门通过小区对讲管理主机，可以对小区内各住宅楼宇对讲系统的工作情况进行监视。
如有住宅楼入口门被非法打开或对讲系统出现故障，小区对讲管理主机会发出报警信号和显示出报警的内容及地点。
2.楼宇对讲系统的基本结构：系统主要由主机、分机、UPS电源、隔离器、电控锁、闭门器和管理中心等组成3.楼宇对讲系统工作原理：来访者可通过楼下单元门前的主机呼叫住户并与其对话，住户在户内控制单元门的启闭，小区的主机这可以随时接收住户报警信号传给值班主机通知小区保卫人员，系统不仅增强了高层住宅安全保卫工作，而且大大方便了住户，减少许多不必要的上下楼麻烦4．楼宇对讲的类型a) 单户型具备可视对讲或非可视对讲、刷卡或密码开锁、主动监控，等功能，室内机分嵌入式和扁平壁挂式两种。
b) 单元型单元型可视系统或非可视对讲系统主机分直按式和拨号式两种。
直按式容量较小，适用于多层住宅楼，特点是一按就应，操作简便。
拨号式容量较大，可接9999户，适用于高层住宅楼，特点是界面豪华，操作方式同拨电话一样。
这两种系统均采用总线式布线，内置解码，室内机一般与单户型的室内机兼容，均可实现可视对讲或非可视对讲、开锁等功能，并可挂接管理中心。
c) 小区联网型采用区域集中化管理，功能复杂，各厂家的产品均有自己的特色。
一般除具备可视对讲或非可视对讲、开锁等基本功能外，还能接收和传送住户的各种技防探测器报警信息和进行紧急求助，能主动呼叫辖区任一住户或群呼所有住户实行广播功能，有的还与三表（水、煤、电）抄送、IC卡门禁系统和其他系统构成小区物业管理系统。
楼宇对讲系统设计方案
楼宇对讲系统设计方案摘要：楼宇对讲系统是在多层楼宇和建筑中提供语音通信的一种设备。
它在保障楼宇安全和提升居住和工作环境舒适性方面起着关键作用。
本文将介绍楼宇对讲系统的设计方案，包括系统的组成部分、技术原理以及实施步骤。
通过对该系统的详细分析和设计，可以为楼宇管理者提供一个高效、安全和可靠的通信系统。
引言：楼宇对讲系统是现代化多功能楼宇管理系统的重要组成部分。
它通过语音通信，提供了便捷、高效的楼宇管理服务。
本文将从整体的设计和实施方案入手，探讨如何建立一个可靠、易用、高效的楼宇对讲系统。
一、系统组成部分：1. 主机系统：主机系统是楼宇对讲系统的核心，包括语音处理器、通信模块、控制管理器等。
主机系统负责接收和处理用户的语音信息，并将其转发给指定的楼层或房间。
2. 广播系统：广播系统是楼宇对讲系统的重要组成部分，它可以向所有楼层或指定的楼层广播信息。
广播系统可以方便地进行紧急通知、公共广播等。
3. 终端设备：终端设备是楼宇对讲系统的用户终端，包括室内对讲机、手机APP等。
通过终端设备，用户可以与主机系统进行语音通信。
4. 锁控系统：锁控系统与楼宇对讲系统紧密结合，可以实现远程开关门、电梯控制等功能。
锁控系统的设计需要充分考虑楼宇的安全性和便捷性。
二、技术原理：楼宇对讲系统的技术原理基于网络通信技术和语音处理技术。
主机系统通过网络与终端设备和锁控系统进行连接，实现远程通信和控制。
语音处理技术用于对用户的语音信息进行数字化处理、压缩和解码，以提供清晰的语音通信效果。
三、实施步骤：1. 系统需求分析：在设计楼宇对讲系统之前，需要对楼宇的需求进行充分的分析。
包括楼宇的规模、用户数量、通信方式等。
2. 系统设计方案：根据需求分析的结果，设计楼宇对讲系统的架构和功能模块。
确定主机系统、终端设备和锁控系统的选型，并制定相应的开发计划。
3. 系统实施和调试：根据设计方案，进行系统的实施和调试工作。
确保系统的正常运行和各功能模块的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼宇对讲系统是采用单片机编程技术,双工对讲技术, CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统.楼门平时总处于闭锁状态,避免非本楼人员在未经允许的情况下进入楼内.本楼内的住户可以用钥匙,IC(ID卡)卡或密码开门自由出入.当有客人来访时,客人需在楼门外的对讲主机键盘上按出被访住户的房间号,呼叫被访住户的对讲分机,接通后与被访住户的主人进行双向通话或可视通话.通过对话或图像确认来访者的身份后,住户主人允许来访者进入,就用对讲分机上的开锁按键打开控制大楼入口门上的电控门锁,来访客人便可进入楼内.来访客人进入后,楼门自动上锁(需要闭门器配合).住宅小区物业管理的部门通过小区对讲管理主机,可以对小区内各住宅楼宇对讲系统的工作情况进行监视,对话.如有住宅楼入口门被非法打开,对讲系统出现故障,小区对讲管理主机会发出报警信号和显示出报警的内容及地点.并可以把进出人员的时间记录在管理机内,可以随时调出来,可以使用管理机对所有用户进行通话,对门口监视和通话.并可以发布信息,通知住户;同时使用电子地图监视全面情况.系统的组成和类型小区楼宇对讲系统的主要设备有对讲管理主机,门口主机,用户分机,电控门锁,多路保护器,电源等相关设备.对讲管理主机设置在住宅小区物理管理部门的安全保卫值班室内,门口主机设置安装在各住户大门内附近的墙上或台上.系统可以按用户要求进行不同的配置,如在同一幢大楼中可视与非可视系统可同时共用等.系统的类型主要有以下三种:1,单户型:具备可视或非可视对讲,遥控开锁,主动监控,使家中的电话(与市话连接), 电视可与单元型可视对讲主机组成单元系统等功能,室内机分台式机和扁平挂壁式两种.2,单元型:单元型可视或非可视对讲系统主机分直按式和拨号式两种. 直按式容量较少,有14,15,18,21户型等,适用于十层以下的住宅楼,特点是一按就应,操作简便.拨号式容量较大,多为256户到999户不等,适用于十层以上的高层建筑,特点是界面豪华,操作方式同拨电话一样.这两种系统均采用总线式布线,解码方式有楼层解码或室内机解码两种方式,室内机一般与单户型的室内机兼容,均可实现可视或非可视对讲,遥控开锁等功能,并可挂接管理中心.3,小区联网型:采用区域集中化管理,功能复杂,各厂家的产品均有自己的特色. 一般除具备可视或非可视对讲,遥控开锁等基本功能外,还能接收住户的各种技防探测器报警信息和紧急求助,能主动呼叫辖区内任一住户或群呼所有住户实行广播功能,有的还与三表(水,煤,电)抄送,IC(ID)卡门禁系统和其他系统构成小区物业管理系统.三种方式是从简单到复杂,分散到整体逐步发展的.小区联网型系统是现代化住宅小区管理的一种标志,是可视或非可视楼宇对讲系统的高级形式.四,系统性能的完善和提高以单元型可视对讲系统为例,从技术上,一般都采用以下措施来提高产品性能与档次:1,采用人体红外拾取技术,人来自动上电,节约能源,延长寿命,增加可靠性.2,具备夜视功能:当外部光照降到一定程度时(或调节起控点,以适应不同使用环境), 系统自动启动红外辅助光源照明(人眼不可见),帮助摄像机拾取清晰影像;同时启动键盘操作照明装置,一般以LED或白光灯以及荧光方式点亮键盘,以方便夜间操作.3,低功能待机:待机时CCD对讲电路均处于休眠状态,系统功耗小于20mA,系统寿命大大延长.4,双工对讲:使语音清晰宏亮连贯;如采用特殊专用处理电路,声像串扰小,不自激,不失真.5,采用总线式布线,使信号线大大减少,走线工作量大大降低,且易标准化和施工.另外, 总线式的另一个特点是:分户线上有隔离或保护装置,在总线没有破坏的情况下,某一用户分机损坏,不会影响系统正常使用.6,还可采用最新数码语音技术,提供语音使用帮助或全程提示问候,使产品人性化, 并可更换语音内容.7,为适应以后系统升级需要,可视对讲系统应具有以下扩展功能:A,可连联接管理中心,组成小区区域联防系统;B,可预设火灾,匪警,紧急求救等自动报警功能等.五,系统设计原则1,采用先进,成熟/实用的技术目前的安全防范技术发展已经比较成熟,但现在规划的是面临21世纪的系统,因此,在技术上要追求先进,使用上要简便实用.2,系统应具集中统一的管理能力,为物业管理提供方便根据我国现行的管理体制,公共安全管理是集中统一管理的,因此,要求系统应具有多级集中统一的管理中心,并实施科学化的管理,使安全防范技术发挥最佳的效用.3,系统应具有开放性,可扩性,兼容性和灵活性.随着产品和技术的进步,系统也要不断的升级和提高.因此,要求系统具有结构开放,信息传输兼容性强,终端互换性高,系统网络清晰和组网简单等特点.4,系统的设计和产品的选择应标准化,规范化.随着经济全球化进程的加快,先进的技术和设计思想将会不断被引进,与国际接轨乃大势所趋.因此,系统的设计和产品的选择必须走标准化,规范化的道路.5,系统必须具有安全性,可靠性,容错性.6,系统本身的安全性非常重要,应具有很强的防破坏能力.由于系统面临用户的数量众多, 设备的可靠性是个非常重要的指标.同时,用户的层次和素质不齐将导致系统在使用过程中产生误操作.因此,要求系统具有较强的容错性和自检功能.7,合理的性能价格比在系统设计时,应多为用户着想,在上述前提下,应尽量提高性能价格比.典型系统配线.配线时,应根据线长和系统的负荷以及建筑物内布局和电气,电磁情况来灵活设计, 以下提供正常情况下的配线参数,选用6芯线,备用2芯,为以后维护和冗余. (1)视频线线别型号说明单元系统中干线SYV75-5(5C2V)当线长超过100M且增益达不到1Vp-p时,可考虑增加视频放大器.单元系统中分户线SYV75-3(3C2V)当线长超过50M,可考虑用SYV75-5(5C2V).联接管理中心线SYV75-5(5C2V)或SYV75-7当线长超过100M且增益达不到1Vp-p时,可考虑增加视频放大器.(2)信号线线别线长型号说明单元系统≤30m30～50m50～80m80m以上RVV6×16/0.15 0.3mm2RVV6×16/0.2 0.5 mm2RVV6×240.15 0.75 mm2RVV6×24/0.2 1.0 mm2①主干线与分户线应配线一致;②一般情况下2电源线也与信号线配线一致③线长按最高楼层来计.联接管理中心系统总线≤100m100～200m200～600m600m以上RVVP6×16/0.2 0.5mm2RVVP4×24/0.15 0.75 mm2RVVP4×24/0.2 1.0 mm2(或截面>1.0 mm2)RVVP4×48/0.2 1.5 mm2①联网线可采用分片的方式尽量控制在600m以内为最佳;②最长联网距离可达1.5Km,(3)电源线可根据传输距离计算电压衰减值.CM-P输出电压变DC18V,分机工作电压为DC18V10±%; 一般情况下,电源线可与信号线相同规格.二,布线注意事项布线应按照建筑电气弱电系统的相关标准来设计.楼宇可视对讲系统特别强调以下注意事项.视频线和信号线严禁与强电线包括AC220V连在一个管内或一个线槽,桥架内.严格意义上,也不能同走一个线井,如无法分开走线井,也应间隔30cm以上.视频线和信号线尽量不要与有线电视,电缆,电话线走同一线管,如无法分开,信号线要用屏蔽线(RVVP)布线.信号线也不能与其它系统的开关电源走同一线管.当线长超过400m时,应考虑有可靠地做系统等电位联接,接地电阻应<4Ω.三,接线方式与工艺线别接线方式接头工艺注意事项视频线视频专用接头(座)(BNC)可压线也可焊接1,线头不得用电工胶布缠绕,推荐使用热缩套后封装.并优先采用螺丝接线端子. 2,管不得有接头,应待接头尽量设在器材端子或端子附近.3,所有线上应有线号标识.信号线接线端子(座)线与线相接.螺丝压线焊接;手工接线§1.3器材安装器材安装的一般要求:器材安装时,必须考虑其安装方式,高度以及注意事项,详见下表:器材类别安装方式安装高度注意事项主机类(包括单元门主机,围墙门主机,住户门主机.可嵌入式安装在门体上;也可预埋式安装在墙体上.1450mm1,不要曝露在风雨中,如无法避免,请加防雨罩.2,不要将摄像机镜头面对直射的阳光或强光.3,尽量保证摄像机镜头前的场性光线均匀.4,不要安装在强磁场附近.5,联接线在主机入口处应考虑滴水线.6,彩色摄像机应考虑夜间可见光补偿.7,不要安装在背景噪声大于70dB的地方.室内分机系列挂墙架式壁挂(台式分机可置桌面上)1450mm1,不要将显示屏面对直射的强光,彩色主机要注意光线角度.2,不要安装在高温或低温的地方(标准温度为0~50)3,不要安装在滴水处或潮湿的地方.4,不要安装在灰尘过大或空气污染严重的地方.5,不要安装在背景噪声大于70dB的地方.6,不要安装在强磁场附近.电源可以明装(挂墙)推荐使用工程箱预埋.明装时高度应大于1500mm1,注意通风散热2,注意用电安全,箱盖闭合讯号转换器可以明装(挂墙架或壁挂);推荐使用工程箱与主机电源一起安装在单元门附近. 明装时高度应大于1500mm1,不要与其它强电系统在一起2,与其它弱电系统器材应保留500mm间距保护器解码器视频放大器可以在弱电井或楼层墙面上明装(挂墙架或壁挂),推荐使用工程箱安装.在楼层墙面上面装时,高度应大于1500mm1,不要与其它强电系统在一起2,与其它弱电系统器材应保留500mm距离.红外探测器壁挂式1.8~2.4m一般高度为2m1,不要面对玻璃窗或窗口,以及冷暖气设备.2,不要面对光源,移动物体(如风扇,机器).3,避免高温,日晒,冷凝环境.门磁探测器门框,门体嵌入式.一般在门体上部磁铁与发码器的最大间距25mm(无线式) 1,避免强磁场干扰.2,安装牢固.烟感探测器明装一般安装在天花板上瓦丝探测器明装墙体上根据探测器种类和燃气种类未安装.。
