之山伺服器说明书(ZS-C或ZS-Q)
伺服电机 说明书
第六章............................................................................................... 61
错误报警及处理 ................................................................................................ 61 6.1 报警一览表 .............................................................................................. 61 6.2 报警处理方法 .......................................................................................... 62
第七章............................................................................................... 65
通电运行 ............................................................................................................ 65 7.1 电源连接 .................................................................................................. 65 7.2 试运行 ...................................................................................................... 67 7.3 调整 .......................................................................................................... 69

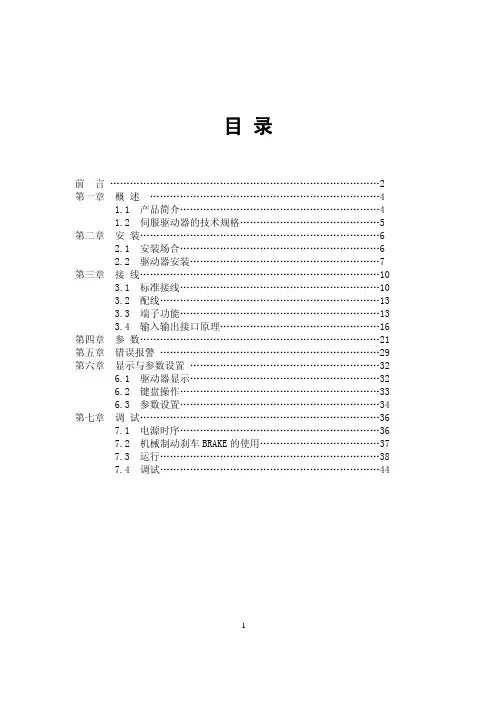

伺服驱动器用户手册
2.2.2、通风间隔
2.2.3、安装方法 1）、安装方向：伺服驱动器的正常安装方向是垂直直立方向。 2）、安装固定：上紧伺服驱动器上的四颗 M5 固定螺钉。 3）、通风散热：采用自然冷却方式，在电气控制柜内必须安装散热风机。
z 拆装带轮时，不可敲击电机或电机轴，防止损坏编码器。应采用螺旋式压 拔工具拆装
z 驱动器端子 U、V、W 必须与电机 U、V、W 一一对应 z 用户在使用本产品时务必在设计与装配时考虑安全防护措施，以防止
因错误的操作引起意外事故 z 驱动器和电机必须良好接地 z 在拆卸本驱动器前，必须断电 5 分钟以上
3.1、标准接线
本交流伺服驱动器的接线与使用的电机和控制方式等有关。
10
3.1.1、与武汉华大、常州常华、常州新月 4 对极电机控制接线图 3-1，对南 京苏强 110SQMA4IE 系列 4 对极电机只需将 UVW 接电机的 423 脚 对应参数 P34=2360、P35=4
20A
30A
50A
75A
100A 150A
≤1.2KW
25A ≤3.7KW
≤2.3KW ≤3.7KW ≤5.5KW ≤7.5KW
AC380V -15%～+10%
50A
75A
≤7.5KW ≤11KW
≤11KW
工作：45℃
存贮：-40℃～55℃
40%~80%无结露 86-106kpa ①位置控制 ②JOG 控制 ③速度控制 ④转矩控制 ⑤位置和速度控制 ⑥内部脉冲控制 ⑦电动刀架控制 ⑧位置和转矩控制 ①脉冲+方向 ②CW+CCW 脉冲 ③两相 AB 正交脉冲 0.01% ≤200Hz ≥500kHz 1：5000 内置 1/30000～30000/1 ≥300% 2500p/r 电机转速、电机电流、电机转矩、电机位置、位置偏差、指 令脉冲数、脉冲频率、直线速度、输入输出诊断 超速、过流、过压、欠压、过载、超差、编码器故障、温度 过高、内部芯片故障、模块故障
之山伺服器说明书ZSC或ZS
目录安全事项 (1)第一章产品检查与型号说明 (3)第二章安装 (4)第三章信号和接线 (8)第四章参数说明 (15)第五章面板显示及操作 (25)第六章运行 (28)安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。
在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。
错误操作可能会引起危险并导致人身伤亡。
错误操作可能会引起危险，导致人身伤害，并可能使设备损坏。
严格禁止行为，否则会导致设备损坏或不能使用。
● 禁止将产品暴露在有水气、腐蚀性气体、可燃性气体的场合使用。
否则会导致触电或火灾。
● 禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。
● 禁止将产品用于有水、油及药品滴落的场所。
● 请将接地端子可靠接地，接地不良可能会造成触电或火灾。
● 请勿将220V驱动器电源接入380V电源，否则会造成设备损坏及触电或火灾。
● 请勿将U、V、W电机输出端子连接到三相电源，否则会造成人员伤亡或火灾。
● 必须将U、V、W电机输出端子和电机接线端子U、V、W一一对应连接，否则电机可能超速飞车造成设备损失与人员伤亡。
● 请紧固电源和电机输出端子，否则可能造成火灾。
本手册所涉及产品为一般工业用途，请勿用于可能直接危害人身安全装置上，如核能装置、航天航空设备、生命保障及维持设备和各种安全设备；如有以上使用需要，请与本公司联系第一章产品检查与型号说明1.1 产品检查为了防止本产品在购买与运输过程中的疏忽，请详细检查以下列出的项目：a. 是否是所欲购买的产品：分别检查电机与驱动器上的产品型号。
b. 电机轴是否运转平顺：用手分别逆时针和顺时针旋转电机转轴，如果可以平顺运转，代表电机转轴是正常的。
c. 外观是否有损伤：目视检查是否有外观上的任何损坏，是否有松脱的螺丝。
d. 检查是否有任何组件的缺失。
完整的伺服组件包括：伺服驱动器及伺服电机5PIN 电源进线接线端子（L、N、R、S、T）3PIN UVW电机动力线接线端子（U、V、W）3PIN 刹车电阻连接线(P、D、C)DB25 控制端子接线端子（公头）DB15 电机编码器接线端子（公头）如果有任何以上的情形发生，请与我们联系以获得妥善解决。
ZS-C500ND伺服说明书
目录安全事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第一章产品检查与型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二章安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第三章信号和接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第四章参数说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第五章面板显示及操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26第六章运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。
在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。
触电或火灾。
• 禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。
• 禁止将产品用于有水、油及药品滴落的场所。
2、配线3、操作4、运行• 当电机运转时，禁止接触任何旋转中的零件，否则会造成人员伤亡。
• 设备运行时，禁止触摸驱动器和电机，否则会造成触电或烫伤。
• 设备运行时，禁止移动连接电缆，否则会造成人员受伤或设备损坏。
5、保养或检查6、使用范围本手册所涉及产品为一般工业用途，请勿用于可能直接危害人身安全装置上，如核能装置、航天航空设备、生命保障及维持设备和各种安全设备；如有以上使用需要，请与本公司联系第一章产品检查与型号说明1.1 产品检查为了防止本产品在购买与运输过程中的疏忽，请详细检查以下列出的项目：a. 是否是所欲购买的产品：分别检查电机与驱动器上的产品型号。
b. 电机轴是否运转平顺：用手分别逆时针和顺时针旋转电机转轴，如果可以平顺运转，代表电机转轴是正常的。
c. 外观是否有损伤：目视检查是否有外观上的任何损坏，是否有松脱的螺丝。
d. 检查是否有任何组件的缺失。
完整的力矩伺服组件包括：伺服驱动器及异步电机5PIN 电源进线接线端子（L、N 、R、S、T）3PIN UVW 电机动力线接线端子（U、V 、W）3PIN 刹车电阻连接线（P、D 、C）DB25 控制端子接线端子（公头）如果有任何以上的情形发生，请与我们联系以获得妥善解决。
之山伺服ZSD ZD AB系列说明书
1.2 设备损坏的警告
警告 请勿将动力电直接接到驱动器 U、V、W 的输出端，这样会对驱动器造成损坏。 伺服电机与伺服驱动器之间须直连，请勿在驱动器U、V、W的输出端连接容性元件， 如噪声抑制滤波器、脉冲干扰限制器等，这样会使驱动器无法正常工作。 请按要求将驱动器输入端接入符合标准的电源。 通电前请验证电缆连接的正确性和可靠性。 请按要求选购并使用电机，否则可能会造成驱动器和电机的损坏。 伺服电机的额定转矩要高于有效的连续负载转矩。 负载惯量与伺服电机惯量之比应小于推荐值。
2.2 产品型号对照
2.2.1 伺服驱动器
3
杭州之山科技有限公司
2.2.2 伺服电机
130 ST - M 100 10
交流伺服驱动器
额额额额1000rpm 额额额额10N.m 反反反反反反（M反代代正代代代） 正正正正正正正 130系系
4
杭州之山科技有限公司
3 安装
交流伺服驱动器
3.1 注意事项
U1，V1，W1， 电机动力线连接端子
U2，V2，，W2
ZSD-ZD1530AB 主床电机要和电机 U1、V1、 W1 一一对应连接；摇床电机要和电机 U2、 V2、W2 一一对应连接
L,N,LC,NC
主电源以及控制电源 接线端子
L,N 为主回路电源输入端子 AC220V 50HZ，不 要与电机输出端子 U、V、W 连接 LC,NC 为 控 制 回路 电 源输 入 端 子 AC220V /50HZ
屏蔽地
记号
5V
GND
A AB BZ＋ ZU UV VW WFG
功能说明
伺服电机光电编码器用＋5V电源；电 缆长度较长时，应使用多根芯线并 联。 与伺服电机光电编码器A＋相连接 与伺服电机光电编码器A-相连接 与伺服电机光电编码器B＋相连接 与伺服电机光电编码器B-相连接 与伺服电机光电编码器Z＋相连接 与伺服电机光电编码器Z-相连接 与伺服电机光电编码器U＋相连接 与伺服电机光电编码器U-相连接 与伺服电机光电编码器V＋相连接 与伺服电机光电编码器V-相连接 与伺服电机光电编码器W＋相连接 与伺服电机光电编码器W-相连接 屏蔽地线端子
伺服电机说明书
SF 说明书目录1.前言 01.1 开箱 01.2 使用上注意事项 01.3 适用伺服马达 01.4 注意事项 (1)1.5 安装 (1)2.面板操作 (3)2.1 辅助功能模式 (4)2.1.1警报追溯模式之操作 (4)2.1.2清除警报追溯资料 (4)2.1.3寸动功能 (5)2.1.4检查软件版本 (5)2.1.5重新开机(Reset) (6)2.1.6输入接点显示 (6)2.1.7输出接点显示 (7)2.1.8参数56~59自动设定步骤一 (8)2.1.9参数56~59自动设定步骤二 (8)2.1.10使用者参数初始设定 (9)2.1.11Fn7、Fn8、Fn9功能锁住与开放 (9)2.2 使用者参数设定模式 (11)2.2.1驱动器使用者参数 (12)2.2.2控制器参数 (20)2.3 监视模式 (25)2.3.116位区段 (25)2.3.232位区段 (26)2.3.3PC通讯专用参数 (27)2.4 警报号码显示 (28)3.RS232联机 (30)3.1 通信协议 (30)3.2 通信功能 (30)3.2.1PCÅDriver (31)3.2.2PCÆDriver (32)4.接线 (34)4.1 CN1控制器接头 (34)4.2 CN2编码器接线 (37)4.3 CN1及CN2 电路 (37)接头 (39)4.4 RS2324.5 标准接线 (40)4.5.1位置控制 (40)4.5.2速度控制 (41)4.5.3扭力控制 (42)4.6 电源、马达接线 (43)4.6.1SF15、SF20、SF50、SF75 (43)4.6.2SF30A (44)5.外形尺寸图 (45)6.驱动器规格 (50)7.使用步骤 (51)7.1 位置模式使用步骤 (51)7.2 速度模式使用步骤 (52)8.当控制器用时特有的功能 (53)8.1 寸动 (55)8.1.1相关输入接点 (55)8.1.2相关参数设定 (55)8.1.3动作流程 (55)8.2 归原点 (56)8.2.1相关输入接点 (56)8.2.2相关参数设定 (56)8.2.3动作流程 (57)8.2.4归原点流程图 (58)8.3 点到点运动 (59)8.3.1相关输入接点 (59)8.3.2相关参数设定 (59)8.3.3动作流程 (61)8.4 通讯定位 (61)1. 前言这次承蒙惠购AC servo SF系列产品，至为感谢。
伺服电机使用手册
4 4.1 安装和配线
------------------------------ 6-7
4.2 BPA4 系列驱动器电气总接线图
------------------------------ 7
4.3 网络连接 4.4 驱动器技术参数 4.5 电机电源线接线定义 4.6 电机编码器接线定义 4.7 控制模式接线 4.8 脉冲输入方式 4.9 脉冲接线图 4.10 开关量信号接线图
否则可能导致触电事故，导致人身伤害
不要堵塞散热孔或插入异物
否则可能导致触电事故，导致人身伤害， 火灾
确保电路接线正确
否则可能导致触电事故，导致人身伤害， 火灾
运动随心，控制所欲
5
伺服电机使用手册
使用前注意事项
!
打开包装后，请确认产品是否与所 定购的产品型号相同
如不相同，请立即联系产品供应商
!
检查产品在运输过程中是否有损 坏
可以用做产量计数70制动器控制字运动随心控制所欲3610伺服电机参数调整与系统分析应用软件标准windows界面界面友好操作方便可以直观快捷的设置参数可采用10进制和16进制两种方式可备份全部设置参数到计算机也可把备份在计算机中的参数导入到驱动器设置的参数可即时本次有效写入内存或一直有效写入eeprom路实时数据采集曲线显示可实时观测指令参考速度实际速度参考电流实际电流等曲线可保存数据采集曲线的波形可显示保存的数据采集曲线波形文件再次分析可以设置触发条件可直接操作驱动器开关量的状态可直接查看驱动器状态寄存器里的数值伺服电机参数调整与系统分析应用软件的使用流程37伺服电机参数调整与系统分析应用软件参数调整运行界面确认修改参数运动随心控制所欲38查看驱动器的实时数据保存采集的曲线波形导入采集的曲线波形运动随心控制所欲3911psda0433a4和psda1033a4输入输出信号的接口定义50pin集电极开路输出集电极开路输出集电极开路输出集电极开路输出集电极开路输出集电极开路输出差分输出差分输出差分输出运动随心控制所欲4012厂家提供的控制信号的接线表低压型驱动器psda0213a3接线表电机接线cn1电源输入cn2电机线驱动器侧驱动器侧直流24dc24vdcdc0vdcfg地线fg控制线接线表jp2脉冲输入信号光耦的两个脚都已引出建议控制器采用差分的脉冲输出管脚号名称定义23dp方向输入24dg方向输入26pp脉冲输入25pg脉冲输入22dicom输入公共端son伺服on15posi定位完成输出16alrout报警输出14dicom输入公共端运动随心控制所欲41标准psda0433a4接线表电机接线cn1制动电阻接线cn2电源输入cn3电机线驱动器侧驱动器侧交流220vac不接任何线控制线接线表jp2脉冲输入信号光耦的两个脚都已引出建议控制器采用差分的脉冲输出管脚号名称定义32dp方向输入33dg方向输入30pp脉冲输入31pg脉冲输入通用数字量输入信号光耦输入二极管的正极已在内部经过一个22k欧姆电阻接12v电源且二极管两端并有一个470欧姆电阻建议控制器采用集电极开路接口形式46a12v内部提供12vdc电源13dicom输入公共端内部已将4613在一起47dicom输入公共端36son伺服onposerrclr位置偏差清除输入草绿37errclr报警清除输入浅灰同一组selsp1速度选择1selsp2速度选择
之山伺服ZSD ZD AB系列说明书
图 -2 上位机通讯连接端子(面对插头的焊片看)
.3.2 CN1 功能描述
控制方式简称： P代表位置控制方式 S代表速度控制方式 表 .2 上位机通讯连接端子 CN1 功能描述
引脚号 信号名称
功能描述
输入输出方式
1
COM
输入 IO 电源，用来驱动输入 IO 的光耦， DC1212 V，电流大于 100mA
交流伺服驱动器
54321 10 9 8 7 6 15 14 13 12 11
图 -3 电机编码器连接端子(面对插头的焊片看) . .2 CN2 功能描述
表 .3 电机编码器连接端子 CN2 功能描述
端子号 6
1
2 3
5 10 15 1 9 13 8 12 2 11
信号名称
电源输出
电源地
编码器A＋输入 编码器A-输入 编码器B＋输入 编码器B-输入 编码器Z＋输入 编码器Z-输入 编码器U＋输入 编码器U-输入 编码器V＋输入 编码器V-输入 编码器W＋输入 编码器W-输入
参数 湿度 运行温度 存储温度 标高 振动 空气环境
警告 条件
≤90% (不冷凝) 0 ～ 0℃（不结霜）
- 0 ～ 55°С 海拔 1000m 以下 小于0.5G（ .9m/s 2 ）10-60HZ（非连续运行） 无腐蚀性、易燃性气体、无油雾
2
杭州之山科技有限公司
2 产品检查与型号说明
交流伺服驱动器
2.1 产品检查
为了防止本产品在购买与运输过程中的疏忽，请详细检查以下列出的项目： a. 是否是所欲购买的产品：分别检查电机与驱动器上的产品型号。 b. 电机轴是否运转平顺：用手分别逆时针和顺时针旋转电机转轴，如果可以平顺运转， 代表电机转轴是正常的。 c. 外观是否有损伤：目视检查是否有外观上的任何损坏，是否有松脱的螺丝。 d. 检查是否有任何组件的缺失。 完整的伺服组件包括： 1）1 台伺服驱动器及 2 台伺服电机； 2）电机动力线（U、V、W、PE）2 根； 3）电机编码器线 2 根； ）伺服驱动器说明书。 5）电源线 1 根 如果有任何以上的情形发生，请与我们联系以获得妥善解决。
ZS-C500ND伺服说明书
目录安全事项 (1)第一章产品检查与型号说明 (3)第二章安装 (5)第三章信号和接线 (9)第四章参数说明 (16)第五章面板显示及操作 (26)第六章运行 (29)安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。
在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。
错误操作可能会引起危险并导致人身伤亡。
错误操作可能会引起危险，导致人身伤害，并可能使设备损坏。
严格禁止行为，否则会导致设备损坏或不能使用。
1、使用场合● 禁止将产品暴露在有水气、腐蚀性气体、可燃性气体的场合使用。
否则会导致触电或火灾。
● 禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。
● 禁止将产品用于有水、油及药品滴落的场所。
2、配线● 请将接地端子可靠接地，接地不良可能会造成触电或火灾。
● 请勿将220V驱动器电源接入380V电源，否则会造成设备损坏及触电或火灾。
● 请勿将U、V、W电机输出端子连接到三相电源，否则会造成人员伤亡或火灾。
● 必须将U、V、W电机输出端子和电机接线端子U、V、W一一对应连接，否则电机可能超速飞车造成设备损失与人员伤亡。
● 请紧固电源和电机输出端子，否则可能造成火灾。
● 配线请参考线材选择配线，否则可能造成火灾。
3、操作● 当机械设备开始运转前，必须配合合适的参数设定值。
若未调整到合适的设定值，可能会导致机械设备失去控制或发生故障。
● 开始运转前，请确认是否可以随时启动紧急开关停机。
● 请先在无负载情况下，测试伺服电机是否正常运行，之后再负载接上，以避免不必要的损失。
● 请勿频繁接通、关闭电源，否则会造成驱动器内部过热。
4、运行● 当电机运转时，禁止接触任何旋转中的零件，否则会造成人员伤亡。
● 设备运行时，禁止触摸驱动器和电机，否则会造成触电或烫伤。
● 设备运行时，禁止移动连接电缆，否则会造成人员受伤或设备损坏。
5、保养或检查● 禁止接触驱动器及其电机内部，否则会造成触电。
之山1250伺服驱动器说明书
之山1250伺服驱动器说明书引言：之山1250伺服驱动器是一款先进的电机控制设备，具有高性能和可靠性。
本说明书将详细介绍该驱动器的特点、功能、安装方法、使用说明以及常见问题解决方案，以帮助用户正确高效地使用该产品。
一、产品特点：1.1 高性能：之山1250伺服驱动器采用先进的控制算法和高效能功率模块，能够实现精确的位置控制和高速响应。
1.2 可靠性：驱动器具有过载保护、过热保护、短路保护等多重保护功能，确保设备的稳定运行和长寿命。
1.3 多功能：支持多种控制方式，包括位置模式、速度模式和力矩模式，可以满足不同应用场景的需求。
1.4 灵活性：驱动器支持多种通信接口，如RS485、CAN总线等，方便与其他设备进行联接和控制。
二、产品规格：2.1 输入电压：AC220V，50/60Hz。
2.2 输出电流：最大输出电流可达10A，根据具体型号而定。
2.3 控制精度：位置控制精度可达0.01mm，速度控制精度可达0.01rpm。
2.4 通信接口：RS485、CAN总线等。
三、安装方法：3.1 硬件安装：将驱动器固定在安装座上，并确保与电机连接良好。
3.2 电源接入：将输入电源连接到驱动器的电源接口上，确保电压和频率符合要求。
3.3 控制信号接入：根据需要选择合适的通信接口，将控制信号线连接到驱动器的相应接口上。
3.4 参数设置：通过驱动器上的按键和显示屏，按照说明书中的参数设置步骤，设置驱动器的相关参数。
四、使用说明：4.1 控制方式选择：根据具体应用需求，选择合适的控制方式，如位置模式、速度模式或力矩模式。
4.2 参数调整：根据具体应用需求，调整驱动器的工作参数，如控制精度、加减速时间等。
4.3 运行测试：在参数设置完成后，进行运行测试，通过观察驱动器和电机的运行状态，判断是否正常工作。
4.4 故障排除：如果在使用过程中遇到问题，可以参考常见问题解决方案，进行故障排除。
五、常见问题解决方案：5.1 驱动器无法启动：首先检查电源接线是否正确连接，然后检查参数设置是否正确。
之山伺服ZSD-ZD1530AB系列说明书
图 -2 上位机通讯连接端子(面对插头的焊片看)
.3.2 CN1 功能描述
控制方式简称： P代表位置控制方式 S代表速度控制方式 表 .2 上位机通讯连接端子 CN1 功能描述
引脚号 信号名称
功能描述
输入输出方式
1
COM
输入 IO 电源，用来驱动输入 IO 的光耦， DC1212 V，电流大于 100mA
交流伺服驱动器
如图 -1 所示，电源指示灯为电源标志。当电源指示灯未熄灭时，说明机壳内电容仍 残留有电。此时请不要打开机壳或是进行接线操作，以免造成触电事故。按键与数码管为
进行设置以及显示的部件。驱动器面板的其它端子名称及各自功能与注意事项见表 .1 表 .1 驱动器面板端子简介
端子名
功能
使用注意事项
2.1 产品检查
为了防止本产品在购买与运输过程中的疏忽，请详细检查以下列出的项目： a. 是否是所欲购买的产品：分别检查电机与驱动器上的产品型号。 b. 电机轴是否运转平顺：用手分别逆时针和顺时针旋转电机转轴，如果可以平顺运转， 代表电机转轴是正常的。 c. 外观是否有损伤：目视检查是否有外观上的任何损坏，是否有松脱的螺丝。 d. 检查是否有任何组件的缺失。 完整的伺服组件包括： 1）1 台伺服驱动器及 2 台伺服电机； 2）电机动力线（U、V、W、PE）2 根； 3）电机编码器线 2 根； ）伺服驱动器说明书。 5）电源线 1 根 如果有任何以上的情形发生，请与我们联系以获得妥善解决。
室内、无腐蚀性气体、无易燃 物、避免阳光直射
5
杭州之山科技有限公司
3.3 伺服驱动器安装
3.3.1 安装尺寸
安装尺寸正面图。如图 3-1 所示。
-R3
5
交流伺服驱动器
三菱伺服说明书
三菱伺服说明书三菱伺服说明书篇一:三菱伺服报警代码三菱伺服说明书 MR-J2-B伺服放大器手册(英文)8 - 1 Alarm and warning lists 报警和警告名单When a fault occurs during operation, the corresponding alarm or warning is displayed. If any alarm or warning has occurred, refer to Section 8.2 or 8.3 and take the appropriate action.AlarmsWarnings:当故障发生在操作过程中，相应的报警或显示警告。
如果任何警报或警告发生，请参阅第8.2或8.3，并采取适当的行动。
报警警告Display Name 显示名称10 Undervoltage10欠压11 Board error 1 11 局错误112 Memory error13 Clock error15 Memory error 216 Encoder error 117 Board error 218 Board error 320 Encoder error 224 Ground fault25 Absolute position erase30 Regenerative error31 Overspeed32 Overcurrent33 Overvoltage34 CRC error35 Command F T error36 Transfer error37 Parameter error46 Servo motor overheat50 Overload 151 Overload 252 Error excessive8E RS-232C error88 Watchdog92 Open battery cable warning96 Zero setting errorE0 Excessive regenerative load warningE1 Overload warningE3 Absolute position counter warningE4 Parameter warningE6 Servo emergency stopE7 Controller emergency stopE9 Main circuit off warning12内存错误1 14时钟误差 15 内存错误2 16 编码器错误117局错误2 18局的错误3 20编码器错误2 24接地故障 25绝对位置擦除 3 0再生错误31超速32过流33过压保护 34 CRC错误 35指挥F t误差 36传输错误 37参数错误 46伺服电机过热 50超载1 51超载2 52错误过多 8E型的RS - 232错误88看门狗92打开电池电缆警告96零设定错误过度负荷的 E0再生警告E1超载警告E3展绝对位置计数器警告E4类参数警告E6伺服紧急停止 E7的紧急停止控制器 E9主回路关闭警告三菱伺服说明书篇二:最新三菱PLC编程最新手册三菱PLC 编程手册目录第一章 FX1N PLC编程简介1.1 FX1N PLC 简介 (1)1.1.1 FX1N PLC 的提出 (1)1.1.2 FX1N PLC 的特点 (1)1.1.3 FX1N PLC 产品举例 (1)1.1.4 关于本手册 (1)1.2 编程简介 (1)1.2.1 指令集简介 (2)1.2.2 资源集简介 (7)1.2.3 编程及应用简介 (9)第二章基本逻辑指令说明及应用2.1 基本逻辑指令一览表 (10)2.1 [LD],[LDI],[LDP],[LDF]，[OUT,指令 (10)2.2.1 指令解说 (10)2.2.2 编程示例 (10)2.3[AND]，[ANI]，[ANDP]，[NDF,指令 (11)2.3.1 指令解说 (11)2.3.2 编程示例 (12)2.4 [OR],[ORI]，[ORP],[ORF,指令 (13)2.4.1 指令解说 (13)2.4.2 编程示例 (13)2.5 [ANB],[ORB,指令 (14)2.5.1 指令解说 (14)2.5.2 编程示例 (14)2.6 [INV,指令 (15)2.6.1 指令解说.............................. (15)2.6.2 编程示例 (15)2.7 [PLS],[PLF,指令 (16)2.7.1 指令解说 (16)2.7.2 编程示例 (17)2.8 [SET]，[RST]指令 (17)2.8.1 指令解说 (17)2.8.2 编程示例 (18)2.9 [NOP]，[END]指令 (18)2.9.1 指令解说 (18)2.9.2 编程示例 (18)2.10 [MPS]，[MRD]，[MPP] 指令 (18)2.10.1 指令解说 (18)2.10.2 编程示例 (19)2.11[MC],[MCR]指令 (21)2.11.1指令解说 (21)2.11.2 编程示例 (21)第三章步进顺控指令说明及应用3.1步进顺控指令说明 (22)3.1.1 指令解 (22)3.1.2 编程示例 (25)3.2 步进顺控指令应用 (25)3.2.1 单一流程示例 (25)3.2.2 选择性分支与汇合示例 (26)3.2.3 并行分支与汇合示例 (27)3.2.4 循环和跳转示例 (29)第四章功能指令说明及应用4.1 功能指令一览表 (31)4.2 程序流程 (33)4.2.1 条件跳转[CJ] (33)4.2.2 子程序调用[CALL] (35)4.2.3 子程序返回[SRET] (35)4.2.4 主程序结束[FEND] (36)4.2.5 循环范围开始,FOR] (37)4.2.6 循环范围结束「NEXT] (37)4.3 传送与比较 (38)4.3.1 比较指令[CMP] (39)4.3.2 区域比较,ZCP] (40)4.3.3 传送指令[MOV] (41)4.3.4 反向传送,CML] (43)4.3.5 BCD 转换,BCD] (44)4.3.6 BIN 转换,BIN] (45)4.4 四则逻辑运算 (46)4.4.1 BIN 加法运算[ADD] (46)4.4.2 BIN 减法运算[SUB] (47)4.4.3 BIN 乘法运算[MUL] (48)4.4.4 BIN 除法运算,DIV] (49)4.4.5 BIN 1 [INC]................................... .. (50)4.4.6 BIN 减1[DEC] (50)4.4.7 逻辑与[WAND] (51)4.4.8 逻辑或[WOR] (51)4.4.9 逻辑异或[WXOR] (52)4.4.10 求补,NEG] (53)4.4.11 BIN 开方运算[SQR] (53)4.5 循环与移位 (54)4.5.1 循环右移[ROR] (54)4.5.2 循环左移[ROL] (55)4.5.3带进位循环右移,RCR] .............................................. (56)4.5.4 带进位循环左移[RCL] (58)4.6 浮点数运算 (59)4.6.1 二进制浮点数比较「DECMP] (59)4.6.2二进制浮点数区域比较[DEZCP] (60)4.6.3 二进制浮点数转十进制浮点数[DEBCD] (61)4.6.3 十进制浮点数转二进制浮点数[DEBIN] (62)4.6.5 二进制浮点数加法[DEADD] (62)4.6.6 二进制浮点数减法[DESUB] (63)4.6.7 二进制浮点数乘法「DEMUL] (64)4.6.8 二进制浮点数除法「DEDIV] (65)4.6.9 二进制浮点数开方「DESQR] (66)4.6.10 二进制浮点数转BIN 整数变换「INT] (67)4.6.11 BIN 整数转二进制浮点数「FLT] (68)4.7 触点比较指令 (69)4.7.1 接点比较指令「LD※, (69)4.7.2 接点比较指令「AND※, (70)4.7.3接点比较指令「OR※, (72)4.8 功能指令的基本规则 (73)4.8.1 (功能指令的表示与执行形式................................ . (73)4.8.2 功能指令内的数值处理 (75)4.8.3 利用变址寄存器的操作数修改 (77)第五章资源说明及应用5.1变址寄存器V 、Z 说明及应用 (80)5.1.1 变址寄存器V 、Z 说明 (80)5.1.2 变址寄存器在梯形图中的应用 (80)5.1.3 使用变址功能的注意事项 (81)5.2 输入输出继电器X 、Y 说明及应用 (82)5.2.1 输入输出继电器X 、Y 说明 (82)5.2.2输入输出继电器应用 (83)5.3 辅助中间继电器M 说明及应用 (85)5.3.1 辅助中间继电器M 说明 (85)5.3.2 辅助中间继电器M 应用 (85)5.4 状杰继申器S 说明及应用 (87)5.4.1 状态继电器S 说明 (87)5.4.2 状态继电器S 应用 (88)5.5 定时器T 说明及应用 (88)5.5.1 定时器T 说明 (88)5.5.2 定时器T 应用...................................................905.6计数器C 说明及应用 (92)5.6.1 16 bit 计数器C 说明............................................925.6.2 32 bit 计数器C 说明............................................935.6.3 16 bit 计数器C 应用............................................955.6.4 32 bit 计数器应用 (96)5.7数据寄存器D 说明及应用 (97)5.7.1 数据寄存器D 说明...............................................975.7.2 数据寄存器D 应用...............................................995.8程序位置指针P 说明及应用 (100)5.8.1 程序位置指针P 说明 (100)5.8.2 程序位置指针P 应用 (100)5.9常数标记K 、H 详细说明 (102)5.9.1 常数标记K (102)5.9.2 常数标记H (103)5.10 特殊软元件说明 (103)第六章 PID指令说明及应用6.1 PID 运算 (104)6.1.1............................................................... ..1046.1.2 应用示例 (110)第一章FX1N PLC 编程简介1.1 FX1N PLC 简介1.1.1 FX1N PLC 的提出基于以下观点，提出FX1N PLC 的概念:? 、软件和硬件独立设计。
之山伺服器使用说明(ZS-C或ZS-Q)
,.目录安全事项 (1)第一章产品检查与型号说明 (3)第二章安装 (4)第三章信号和接线 (8)第四章参数说明 (15)第五章面板显示及操作 (25)第六章运行 (28)安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。
在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。
错误操作可能会引起危险并导致人身伤亡。
错误操作可能会引起危险，导致人身伤害，并可能使设备损坏。
严格禁止行为，否则会导致设备损坏或不能使用。
1、使用场合●禁止将产品暴露在有水气、腐蚀性气体、可燃性气体的场合使用。
否则会导致触电或火灾。
●禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。
●禁止将产品用于有水、油及药品滴落的场所。
2、配线●请将接地端子可靠接地，接地不良可能会造成触电或火灾。
●请勿将220V驱动器电源接入380V电源，否则会造成设备损坏及触电或火灾。
●请勿将U、V、W电机输出端子连接到三相电源，否则会造成人员伤亡或火灾。
●必须将U、V、W电机输出端子和电机接线端子U、V、W一一对应连接，否则电机可能超速飞车造成设备损失与人员伤亡。
●请紧固电源和电机输出端子，否则可能造成火灾。
●配线请参考线材选择配线，否则可能造成火灾。
3、操作●当机械设备开始运转前，必须配合合适的参数设定值。
若未调整到合适的设定值，可能会导致机械设备失去控制或发生故障。
●开始运转前，请确认是否可以随时启动紧急开关停机。
●请先在无负载情况下，测试伺服电机是否正常运行，之后再负载接上，以避免不必要的损失。
●请勿频繁接通、关闭电源，否则会造成驱动器内部过热。
4、运行●当电机运转时，禁止接触任何旋转中的零件，否则会造成人员伤亡。
●设备运行时，禁止触摸驱动器和电机，否则会造成触电或烫伤。
●设备运行时，禁止移动连接电缆，否则会造成人员受伤或设备损坏。
5、保养或检查●禁止接触驱动器及其电机内部，否则会造成触电。
伺服电机使用说明书
IntroductionBefore using the motorOnly qualified personnel of electrical and mechanical engineering should work with the product.Use the product correctly after thoroughly reading the section "Safety precautions."In addition, be sure to observe the contents described in warning, caution, and note in this manual. The product described in this document has been designed and manufacturedto be incorporated in general industrial equipment. Do not use for any other purpose. Oriental Motor Co., Ltd. is not responsible for any damage caused through failure to observe this warning.Safety precautionsThe precautions described below are intended to ensure the safe and correct use of the product, and to prevent the customer and others from exposure to the risk of injury.[Description of graphic symbols] :Indicates "prohibited" actions that must not be performed. :Indicates "compulsory" actions that must be performed.PreparationChecking the productVerify that the items listed below are included. Report any missing or damaged items to thebranch or sales office from which you purchased the product.☐ Motor ................................................1 unitThe combination type comes with the motor and its dedicated gearhead pre-assembled.☐ Capacitor .........................................1 piece (for only single-phase motors)☐ Capacitor cap .................................1 piece (for only single-phase motors)☐ Parallel key ......................................1 piece (only for combination type)For BH6G2-☐, BH8G-☐ and BH6G2-☐RA, the parallel key is fixed to the gearheadoutput shaft.☐ Mounting screw ............................1 set (only for combination type parallel shaft)Hexagonal socket head screw, hexagonal nuts, washer, spring washer: 4 pieces each☐ OPERATING MANUAL ..................1 copy (this document)HM-9139-13Thank you for purchasing an Oriental Motor product.This Operating Manual describes product handling procedures and safety precautions.•Please read it thoroughly to ensure safe operation.•Always keep the manual where it is readily available.Checking the model nameThis operation manual covers the following products. Make sure that the product is the one you ordered and is listed below by checking the model number listed on the nameplate. Verify that the voltage and output listed on the nameplate are appropriate for your application and that the correct value capacitor has been provided.Enter the number representing the gear ratio of the gearhead in the box ☐ within themodel name.BHI62AT-A BHI62C-A BHI62CT-A BHI62E-A BHI62ET-A BHI62F-A BHI62FT-A BHI62S-A BHI62ST-A BHI62U-A BHI62UT2-AInstallationLocation for installationInstall the motor and capacitor in a location that meets the following conditions.Using the motor and capacitor in a location that does not satisfy these conditions could damage them. •Indoors•Ambient temperature: –10 °C to +40 °C [+14 °F to +104 °F] (non-freezing) (–10 °C to +50 °C [+14 °F to +122 °F] for 100/200 VAC) (non-freezing) •Ambient humidity: 85% or less (non-condensing)•Not exposed to explosive, flammable, or corrosive gases •Not exposed to direct sunlight •Not exposed to dust•Not exposed to water or oil•A place where heat can escape easily•Not exposed to continuous vibration or excessive impact •1,000 meters or less above sea levelto cause a secondary damage. Grease leakage may lead to problems in the customer's equipment or products.z Combination type: parallel shaft gearheadSecure the motor with mounting screw set (supplied) through the four mounting holes provided. (Mounting plate thickness is 10 mm (0.39 in.) when using the supplied mounting screws.)zCombination type: right-angle shaft gearheadSecure the motor with screws (notsupplied) through the four mounting holes provided. Do not leave a gap between themotor and mounting plate.in damage to the gearhead internal bearings.•The diameter of the boss of the shaft is Ø58h8, use it as a guide for proper alignment.Removing and assembling the gearheadSee the following steps to replace the gearhead or to change the outlet position of the lead wires and the position of the terminal box.Removing the gearhead from the motorRemove the hexagonal socket head screws (2 places or 4 places) assembling the motor and gearhead and detach the motor from the gearhead.Hexagonal socket head screwAssembling the gearhead to the motor1. Keep the pilot sections of the motor andgearhead in parallel, and assemble the gearhead with the motor while slowly rotating it clockwise/counterclockwise. At this time, note so that the pinion of the motor output shaft does not hit the side panel or gears of the gearhead strongly.2. Check that there is no gap between themotor and gearhead, and tighten them with hexagonal socket head screws (2 pieces or4 pieces).Assemble the gearhead to the motor in a condition where the motor output shaft is in an upward direction.shorter service life.•Do not allow dust to attach to the pilot sections of the motor and gearhead. Also, assemble the motor and gearhead carefully by not pinching theO-ring at the motor pilot section. If the O-ring is crushed or severed, grease may leak from the gearhead.zRround shaft typeSecure the motor with hexagonal socket head screws (not supplied) through the four mounting holes provided. Do not leave a gap between the motor and mounting plate.z Motor with cooling fanWhen installing a motor with cooling fan onto a device, leave 10 mm (0.39 in.) or more behind the fan cover or open a ventilation hole so that the cooling inlet on the back of the motor cover is not blocked.Mounting the capacitor (only for single-phase motors)Before mounting the provided capacitor, check that the capacitor’s capacitance matches that stated on the motor’s nameplate.Mount the capacitor securely by using M4 screws (not provided).Ø4.3 mm(Ø0.169 in.)closer, the life of the capacitor will be shortened.reduced by adding a frictional load.z Combination type: parallel shaft gearhead,Combination type: right-angle shaft (solid shaft) gearheadThe gearhead shaft is provided with a key slot for connecting the transmission parts. Whenconnecting the transmission parts, ensure that theshaft and parts have a clearance fit, and always fix the parallel key to the output shaft with a screw toprevent the parts from rattling or spinning.When using the output shaft end tapped hole of a gearheadUse a tapped hole [M6, Effective depth 12 mm (0.47 in.)] provided at the end of the output shaft of BH6G2-☐ and BH6G2-☐RA as an auxiliary means for preventing the transfer mechanism from disengaging.z Combination type: right-angle shaft (hollow shaft) gearheadMounting method of the load varies depending on the load shaft conditions. See the following figures.The hollow output shaft inside dimension is processed to a tolerance of H8, and incorporates a key slot for load shaft attachment. A load shaft tolerance of h7 isrecommended. Also, apply anti-seizing agent such as molybdenum disulfide grease on the surface of the load shaft and the bore of the hollow output shaft.After attaching the load, attach the safety cover.[Unit: mm (in.)]••Stepped load shaft••Non-stepped load shaftConnectionInsulate all the wire connections such as the connecting part between the motor lead wires and the power supply.Be sure to ground the product using the Protective Earth Terminal on the motor.stress.z•terminal box.On the BHI62ST-A , refer to the following specifications.Applicable crimp terminal: Insulated round crimp terminal Terminal screw size: M4Tightening torque: 1.0 to 1.3 N·m (8.8 to 11.5 lb-in)Applicable lead wire: AWG18 (0.75 mm 2) or thickers s[Unit: mm (in.)] •For wiring, be sure to use cable (not provided) that meets the following specifications.Applicable cable diameter: Ø6 to Ø12 mm (Ø0.236 to Ø0.472 in.) Applicable lead wire: AWG24 to 12 (0.2 to 3.5 mm 2) Length of strip is 8 mm (0.31 in.) •When sealing the terminal box cover, ensure that no scraps or particles get caught between the contact surfaces.•The terminal cover mounting screws are specifically designed for mounting the terminal cover. They are provided with a rubber seal and flat washer that keep the terminal box dust-resistant and splashproof.In order to maintain a tight seal around the terminal box, use only the provided screws. Also, this terminal box is constructed to hold a gasket. If this gasket comes out of the box, please reseal it correctly on the box.Also refer to the tightening torque table (below) to determine the appropriate tightening torque to use when fastening the terminal cover and cable gland.Terminal cover 0.3 to 0.4 N·m (42 to 56 oz-in)Cable gand 2.5 to 3.8 N·m (350 to 530 oz-in)Cable clamp 0.2 to 0.3 N·m (28 to 42 oz-in)Terminal block0.5 to 0.8 N·m (71 to 113 oz-in)Changing the cable outlet positionThe cable outlet can be oriented and fixed in three different directions by changing the mounting direction of the terminal box. Follow the procedure below:1. Loosen the terminal cover mounting screws (M4×3 pieces) and remove the terminal coverand sheet gasket from the terminal box.2. Loosen the terminal box mounting screws (M4×4 pieces) and remove the terminal box from the terminal block base.3. Turn the cable outlet on the terminal box clockwise or counterclockwise by 90° at atime from the factory-set position.4. Install the terminal box onto the terminal block base.5. Install the sheet gasket and terminal cover onto the terminal box.•A gasket is installed between the terminal box and terminal block base. Don’t forget to assemble the gasket. When assembling the parts, also be careful not to let any foreign object enter between the terminal box and terminal block base. •Refer to the aforementioned table for the screw tightening torque.z Layout of terminalsSingle-phase type4 terminals Terminal blockCable clamp Z2U2U1Three -phase type[ Combination type ]• 200 VAC/220 VAC/230 VAC motors•[ Round shaft type ]Connecting Protective Earth Terminal (cable type)Insulated round crimp terminal Terminal screw size: M4Tightening torque: 1.0 to 1.3 N·m (8.8 to 11.5 lb-in)Applicable lead wire: AWG18 (0.75 mm 2) or thicker[Unit: mm (in.)]9s sz Three-phase 380 VAC/400 VAC/415 VAC motorsConnect the motor to a terminal box by following the procedure below:1. Loosen the terminal cover mounting screws (M4×3 pieces) and remove the terminal coverand sheet gasket from the terminal box.2. Pass the cable through the cable gland and connect the lead wires to the terminal block.Connect the lead wire for grounding to the Protective Earth Terminal.3.Install the sheet gasket and terminal cover on the terminal box.The terminal box can be removed. Loosen the terminal box mounting screws (M4×4 pieces)and take out the terminal box.•terminal box.•Use a cable (not supplied) of the following specifications:Applicable cable diameter: Ø6 to Ø12 mm (Ø0.236 to 0.472 in.) Applicable lead wire: AWG20 (0.5 mm 2) or thicker•When connecting the cable on the terminal block, use the following crimp terminal.Insulated round crimp terminals s[Unit: mm (in.)]•Don’t forget to assemble the sheet gasket between terminal box and terminal cover. When assembling the parts, also be careful not to let any foreign object enter between the terminal cover and terminal box.•Refer to the table below to determine the appropriate tightening torque to use when fastening the terminal cover and cable gland.Terminal cover 0.3 to 1.0 N·m (42 to 142 oz-in)Terminal box1.0 to 1.5 N·m (142 to 210 oz-in)Cable gland (Tightening nut)2.0 to 2.5 N·m (280 to 350 oz-in)Cable gland (Nipple) 2.0 to3.75 N·m (280 to 530 oz-in)Terminal block1.0 to 1.2 N·m (142 to 170 oz-in)Protective Earth Terminal1.0 to 1.5 N·m (142 to 210 oz-in)Connection diagramThe direction of rotation is as viewed from the side of the motor’s output shaft.“CW” indicates clockwise and “CCW” counterclockwise. The gearhead’s output shaft may, depending on the gear ratio, turn in the opposite direction of the motor shaft.Check the rotation direction before connecting.z Single-phase motor*1•A , C , E , F appear at the position in the model number indicated by the box (☐).Enter T (terminal box) in the box ( ) within the model name.*2•Colors shown in the connection diagram indicate the colors of lead wires and Z2, U2,and U1 indicate terminal codes inside the terminal box.••Capacitor connection (only for single-phase motors)When crimp terminals are used, use the FASTON terminals 187 Series (TE Connectivity).Use the supplied capacitor cap to insulate the capacitorterminal connection.The capacitor has fourterminals that are internally connected as shown in thefigure.<Capacitor internal wiring diagram>187 Series z Three -phase motor*1•S , U appear at the position in the model number indicated by the box (☐).Enter T or T2 (terminal box) in the box ( ) within the model name.*2•Colors shown in the connection diagram indicate the colors of lead wires and U, V, andW indicate terminal codes inside the terminal box.••For protection of contact (switch)If the switch is used for starting/stopping the motor or switching the rotation direction, R 0=5 to 200 ΩC 0=0.1 to 0.2 µF 250 VAC EPCR1201-2OperationThe motor rotates when the power supply is turned on.For protection against electric shock, do not turn on the power supply until the wiring is complete.can be measured by fastening a thermometer to the motor’s surface, or with thermo-tape.•Bring single-phase motors to a complete stop before switching thedirection of rotation. If you try to switch the direction of rotation before the motor has stopped, it may not change or may require time.•Use the provided capacitor for single-phase motors and always keep the capacitor connected after the motor is started. •The three-phase 380/400/415 VAC motors cannot be combined with an inverter. If combined with an inverter, these motors may be damaged due to deteriorated insulation of the motor coil.Time ratingThis motor can be operated continuously (continuous rating).•Unauthorized reproduction or copying of all or part of this manual is prohibited. •Oriental Motor shall not be liable whatsoever for any problems relating to industrial property rights arising from use of any information, circuit, equipment or device provided or referenced in this manual.•Characteristics, specifications and dimensions are subject to change without notice. •While we make every effort to offer accurate information in the manual, we welcome your input. Should you find unclear descriptions, errors or omissions, please contact the nearest office.•is a registered trademark or trademark of Oriental Motor Co., Ltd., in Japan and other countries.© Copyright ORIENTAL MOTOR CO., LTD. 2011Published in March 2020Technical Support Tel:(800)468-39828:30 A.M. to 5:00 P .M., P .S.T. (M-F)7:30 A.M. to 5:00 P .M., C.S.T. (M-F) Schiessstraße 44, 40549 Düsseldorf, Germany Technical Support Tel:00 800/22 55 66 22www.orientalmotor.de Tel:01256-347090 Tel:01 47 86 97 50www.orientalmotor.fr Tel:02-93906346www.orientalmotor.itTel:+55-11-3266-6018.br• Please contact your nearest Oriental Motor o ce for further information.4-8-1Higashiueno,Taito-ku,Tokyo 110-8536 JapanTel:03-6744-0361www.orientalmotor.co.jpTel:0800-060708 SingaporeTel:1800-8420280.sg Tel:1800-806161.my KoreaTel:080-777-2042www.inaom.co.kr Tel:1800-888-881www.orientalmotor.co.th Tel:400-820-6516 Tel:+91-80-41125586www.orientalmotor.co.in Hong Kong BranchTel:+852-2427-9800This motor is equipped with a feature listed below to prevent the motor from burning out as a result of abnormal heating which may be caused by misapplication.Thermal protection (“THERMALLY PROTECTED” is stamped on the motor nameplate)When the motor reaches a predetermined temperature, the internal thermal protector is activated and the motor is stopped.With the automatic resume feature, the motor automatically begins operating again as soon as the motor temperature falls.Always turn the power off before performing inspections.Thermal protector activation range:Power is turned off at 150 °C±5 °C (302 °F±9 °F) [130 °C±5 °C (266 °F±9 °F)]*Power is turned back on at 96 °C±15 °C (205 °F±27 °F) [83 °C±15 °C (181 °F±27 °F)]* *[ ] indicates the value for the three-phase 380/400/415 VAC motors.When the motor is not functioning normally, perform an inspection covering the points listed in the table bellow.If the inspection shows that everything is normal but the motor and control unit still are not functioning correctly, contact the nearest ORIENTAL MOTOR office.Specifications/ General specificationsCheck on the Oriental Motor Website for the product specifications.Regulations and standardsUL Standards, CSA Standards, CCC SystemThis product is recognized by UL under the UL and CSA Standards, and also certified by CQC under the China Compulsory Certification (CCC) system.The motor model name represents the model that conforms to the standards.The three-phase 380/400/415 VAC motors have obtained only the certification under the CCC system.• z Standards for accessoriesCapacitor: UL File No.E83671 (CYWT2)Capacitor cap: UL File No.E56078 (YDTU2)CE MarkingThis product is affixed the CE Marking under the Low Voltage Directive.z Low Voltage Directive Applicable standardsEN 60034-1, EN 60034-5, EN 60664-1, EN 60950-1Installation conditions (For EN standard)•Overvoltage category:Ⅱ •Pollution degree: 2•Protection against electric shock: Class ⅠequipmentWhen the machinery to which the motor is mounted requires overvoltage category Ⅲand pollution degree 3 specifications, install the motor in a cabinet that comply with IP54 and connect to power supply via an isolation transformer.The motor with a terminal box requires overvoltage category Ⅲ* and pollution degree 3 specifications (except for the motor installation surface of the round shaft type). *If EN 60950-1 is required, Overvoltage category is Ⅱ.z Motor temperature rise testsTemperature rise tests required by the above standards are performed in a state that has been attached a gearhead or a heat radiation plate.The size and material for the heat radiation plates are as follows.Electrical appliance and material safety lawBHI62ST-A bears amark.RoHS DirectiveThe products do not contain the substances exceeding the restriction values of RoHS Directive (2011/65/EU).。
伺服电机说明书
1、电动机内装有光电编码器，安装时严禁敲打电动机，用户不得自行拆装光电编码器，否则会破坏编码器与电动机绕组的相对位置(零点)，致使电动机无法运行。
2、在正常气候条件下，用500V兆欧表测量电动机对机壳的绝缘电阻，其值不应小于20兆欧。
3、请按本使用说明书所述的电动机与驱动单元的接线方式正确连接，确保保护接地牢固可靠。
4、电动机从零速至最高速空载运行，应无异常噪声和震动，方可投入负载运行。
5、电动机在运行中，切勿接触运转中的电动机轴以及电动机外壳。
6、具有相应资格的人员，才能调整、维护电动机。
7、不得拖拽电线(缆)、电动机轴搬运电动机。
8、用户对本产品的任何改动本公司将不承担任何责任，产品的保修单将因此作废。
产品特点我公司制造的HM系列正弦波型交流永磁同步伺服电动机，采用高性能的稀土永磁材料，具有高转矩惯量比、低速特性好、过载能力强等特点，电机采用380V高压驱动器驱动，构成高性价比的伺服驱动系统，能广泛满足数控机床及相关产业机械的需求。
伺服电机型号规格说明HM - 13 - 06.0 - 020 - A - 1 - 1●选型指南电机型号电机简单参数适配驱动器功率模块型号启动倍数额定转矩额定转速额定电流HM-11-02.0-030-A-□-□2Nm 3000rpm 1.8A 15A 3.00HM-11-04.0-020-A-□-□4Nm 2000rpm 2.5A 15A 3.00HM-11-04.0-025-A-□-□4Nm 2500rpm 3.3A 25A 3.00HM-11-04.0-030-A-□-□4Nm 3000rpm 3.6A 25A 3.00HM-11-06.0-020-A-□-□6Nm 2000rpm 3.5A 25A 3.00HM-11-06.0-025-A-□-□6Nm 2500rpm 5.0A 40A 3.00HM-11-06.0-030-A-□-□6Nm 3000rpm 5.5A 40A 3.00HM-11-08.0-015-A-□-□8Nm 1500rpm 3.6A 25A 3.00HM-11-08.0-020-A-□-□8Nm 2000rpm 5.0A 40A 3.00HM-11-08.0-025-A-□-□8Nm 2500rpm 6.5A 40A 3.00HM-11-08.0-030-A-□-□8Nm 3000rpm 7.2A 40A 2.95HM-11-10.0-015-A-□-□10Nm 1500rpm 4.5A 25A 2.94HM-11-10.0-020-A-□-□10Nm 2000rpm 6.5A 40A 3.00HM-11-10.0-025-A-□-□10Nm 2500rpm 8.3A 40A 2.55HM-13-04.0-020-A-□-□4Nm 2000rpm 2.6A 15A 3.00HM-13-04.0-025-A-□-□4Nm 2500rpm 3.3A 25A 3.00HM-13-04.0-030-A-□-□4Nm 3000rpm 3.6A 25A 3.00HM-13-05.0-020-A-□-□5Nm 2000rpm 3.3A 25A 3.00HM-13-05.0-025-A-□-□5Nm 2500rpm 4.2A 25A 3.00HM-13-05.0-030-A-□-□5Nm 3000rpm 4.5A 25A 2.94HM-13-06.0-020-A-□-□6Nm 2000rpm 3.9A 25A 3.00HM-13-06.0-025-A-□-□6Nm 2500rpm 5.0A 40A 3.00HM-13-06.0-030-A-□-□6Nm 3000rpm 5.4A 40A 3.00HM-13-07.5-020-A-□-□7.5Nm 2000rpm 4.2A 25A 3.00HM-13-07.5-030-A-□-□7.5Nm 3000rpm 6.8A 40A 3.00HM-13-10.0-015-A-□-□10Nm 1500rpm 4.5A 25A 2.94HM-13-10.0-020-A-□-□10Nm 2000rpm 6.5A 40A 3.00HM-13-10.0-025-A-□-□10Nm 2500rpm 8.3A 40A 2.55HM-13-15.0-015-A-□-□15Nm 1500rpm 6.8A 40A 3.00HM-13-20.0-010-A-□-□20Nm 1000rpm 7.0A 40A 3.00HM-18-22.0-010-A-□-□22Nm 1000rpm 7.7A 40A 2.75备注：选型步骤：1、用户首先根据负载情况及机械加工要求，选择合适转矩及转速级别的伺服电机。
伺服驱动器使用说明书
MMT-直流伺服驱动器使用手册济南科亚电子科技有限公司直流伺服驱动器使用说明书一、概述：该伺服驱动器采用全方位保护设计，具有高效率传动性能：控制精度高、线形度好、运行平稳、可靠、响应时间快、采用全隔离方式控制等特点，尤其在低转速运行下有较高的扭矩及良好的性能，在某些场合下和交流无刷伺服相比更能显示其优异的特性，并广泛应用于各种传动机械设备上。
二、产品特征：◇PWM控制H桥驱动◇四象限工作模式◇全隔离方式设计◇线形度好、控制精度高◇零点漂移极小◇转速闭环反馈电压等级可选◇标准信号接口输入0--±10V◇开关量换向功能◇零信号时马达锁定功能◇上/下限位保护功能◇使能控制功能◇上/下限速度设定◇输出电流设定功能◇具有过压、过流、过温、输出短路、马达过温、反馈异常等保护及报警功能三、主要技术参数◇控制电源电压AC：110系列：AC ：110V±10%220系列：AC ：220V±10%◇主电源电压AC：110系列：AC 40----110V220系列：AC50---- 220V◇输出电压DC：110系列：0—130V或其它电压可设定220系列：0—230V或其它电压可设定◇额定输出电流：DC 5A（最大输出电流10A）DC 10A（最大输出电流15A）DC 20A（最大输出电流25A）◇控制精度：0.1%◇输入给定信号：0—±10V◇测速反馈电压：7V/1000R 9.5V/1000R13.5V/1000R 20V/1000R可经由PC板内插片选定并可接受其它规格订制四、安装环境要求：◇环境温度：-5ºC ~ +50ºC◇环境湿度：相对湿度≤80RH。
（无结露）◇避免有腐蚀气体及可燃性气体环境下使用◇避免有粉尘、可导电粉沫较多的场合◇避免水、油及其他液体进入驱动器内部◇避免震动或撞击的场合使用◇避免通风不良的场合使用五、电源输入说明该驱动系统分两路电源输入：即U1、V1为主电源输入，U2、V2为控制电表1注：1、驱动器的主电源（即U1 V1）独立供电时，若电源开路时，驱动器会报警（面板上的T.F灯亮）待故障排出后，驱动器自动回复正常。
之山伺服器说明书ZSC或ZSQ
目录安全事项 (1)第一章产品检查与型号说明 (3)第二章安装 (4)第三章信号和接线 (8)第四章参数说明 (15)第五章面板显示及操作 (25)第六章运行 (28)安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。
在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。
错误操作可能会引起危险并导致人身伤亡。
错误操作可能会引起危险，导致人身伤害，并可能使设备损坏。
严格禁止行为，否则会导致设备损坏或不能使用。
● 禁止将产品暴露在有水气、腐蚀性气体、可燃性气体的场合使用。
否则会导致触电或火灾。
● 禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。
● 禁止将产品用于有水、油及药品滴落的场所。
● 请将接地端子可靠接地，接地不良可能会造成触电或火灾。
● 请勿将220V驱动器电源接入380V电源，否则会造成设备损坏及触电或火灾。
● 请勿将U、V、W电机输出端子连接到三相电源，否则会造成人员伤亡或火灾。
● 必须将U、V、W电机输出端子和电机接线端子U、V、W一一对应连接，否则电机可能超速飞车造成设备损失与人员伤亡。
● 请紧固电源和电机输出端子，否则可能造成火灾。
● 配线请参考线材选择配线，否则可能造成火灾。
3、操作第一章产品检查与型号说明产品检查为了防止本产品在购买与运输过程中的疏忽，请详细检查以下列出的项目：a. 是否是所欲购买的产品：分别检查电机与驱动器上的产品型号。
b. 电机轴是否运转平顺：用手分别逆时针和顺时针旋转电机转轴，如果可以平顺运转，代表电机转轴是正常的。
c. 外观是否有损伤：目视检查是否有外观上的任何损坏，是否有松脱的螺丝。
d. 检查是否有任何组件的缺失。
完整的伺服组件包括：伺服驱动器及伺服电机5PIN 电源进线接线端子（L、N、R、S、T）3PIN UVW电机动力线接线端子（U、V、W）3PIN 刹车电阻连接线(P、D、C)DB25 控制端子接线端子（公头）DB15 电机编码器接线端子（公头）如果有任何以上的情形发生，请与我们联系以获得妥善解决。
之山伺服器说明书(ZS-C或ZS-Q)
.目录安全事项 (1)第一章产品检查与型号说明 (3)第二章安装 (4)第三章信号和接线 (8)第四章参数说明 (15)第五章面板显示及操作 (25)第六章运行 (28)安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。
在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。
错误操作可能会引起危险并导致人身伤亡。
错误操作可能会引起危险，导致人身伤害，并可能使设备损坏。
严格禁止行为，否则会导致设备损坏或不能使用。
● 禁止将产品暴露在有水气、腐蚀性气体、可燃性气体的场合使用。
否则会导致触电或火灾。
● 禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。
● 禁止将产品用于有水、油及药品滴落的场所。
● 请将接地端子可靠接地，接地不良可能会造成触电或火灾。
● 请勿将220V驱动器电源接入380V电源，否则会造成设备损坏及触电或火灾。
● 请勿将U、V、W电机输出端子连接到三相电源，否则会造成人员伤亡或火灾。
● 必须将U、V、W电机输出端子和电机接线端子U、V、W一一对应连接，否则电机可能超速飞车造成设备损失与人员伤亡。
● 请紧固电源和电机输出端子，否则可能造成火灾。
● 配线请参考线材选择配线，否则可能造成火灾。
● 当机械设备开始运转前，必须配合合适的参数设定值。
若未调整到合适的设定值，可能会导致机械设备失去控制或发生故障。
● 开始运转前，请确认是否可以随时启动紧急开关停机。
● 请先在无负载情况下，测试伺服电机是否正常运行，之后再负载接上，以避免不必要的损失。
● 请勿频繁接通、关闭电源，否则会造成驱动器内部过热。
● 当电机运转时，禁止接触任何旋转中的零件，否则会造成人员伤亡。
● 设备运行时，禁止触摸驱动器和电机，否则会造成触电或烫伤。
● 设备运行时，禁止移动连接电缆，否则会造成人员受伤或设备损坏。
● 禁止接触驱动器及其电机内部，否则会造成触电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录安全事项 (1)第一章产品检查与型号说明 (3)第二章安装 (4)第三章信号和接线 (8)第四章参数说明 (15)第五章面板显示及操作 (25)第六章运行 (28)安全事项欢迎您使用杭州之山科技有限公司生产的纺机专用伺服控制系统。
在产品存放、安装、配线、运行、检查或维修前，用户必需熟悉并遵守以下重要事项，以确保安全地使用本产品。
错误操作可能会引起危险并导致人身伤亡。
错误操作可能会引起危险，导致人身伤害，并可能使设备损坏。
严格禁止行为，否则会导致设备损坏或不能使用。
1、使用场合● 禁止将产品暴露在有水气、腐蚀性气体、可燃性气体的场合使用。
否则会导致触电或火灾。
● 禁止将产品用于阳光直射，灰尘、盐分及金属粉露末较多的场所。
● 禁止将产品用于有水、油及药品滴落的场所。
2、配线● 请将接地端子可靠接地，接地不良可能会造成触电或火灾。
● 请勿将220V驱动器电源接入380V电源，否则会造成设备损坏及触电或火灾。
● 请勿将U、V、W电机输出端子连接到三相电源，否则会造成人员伤亡或火灾。
● 必须将U、V、W电机输出端子和电机接线端子U、V、W一一对应连接，否则电机可能超速飞车造成设备损失与人员伤亡。
● 请紧固电源和电机输出端子，否则可能造成火灾。
● 配线请参考线材选择配线，否则可能造成火灾。
3、操作● 当机械设备开始运转前，必须配合合适的参数设定值。
若未调整到合适的设定值，可能会导致机械设备失去控制或发生故障。
● 开始运转前，请确认是否可以随时启动紧急开关停机。
● 请先在无负载情况下，测试伺服电机是否正常运行，之后再负载接上，以避免不必要的损失。
● 请勿频繁接通、关闭电源，否则会造成驱动器内部过热。
4、运行● 当电机运转时，禁止接触任何旋转中的零件，否则会造成人员伤亡。
● 设备运行时，禁止触摸驱动器和电机，否则会造成触电或烫伤。
● 设备运行时，禁止移动连接电缆，否则会造成人员受伤或设备损坏。
5、保养或检查● 禁止接触驱动器及其电机内部，否则会造成触电。
● 电源启动时，禁止拆卸驱动器面板，否则会造成触电。
● 电源关闭5分钟内，不得接触接线端子，否则残余高压可能会造成触电。
● 禁止在电源开启时改变配线，否则会造成触电。
● 禁止拆卸伺服电机，否则会造成触电。
6、使用范围本手册所涉及产品为一般工业用途，请勿用于可能直接危害人身安全装置上，如核能装置、航天航空设备、生命保障及维持设备和各种安全设备；如有以上使用需要，请与本公司联系第一章产品检查与型号说明1.1 产品检查为了防止本产品在购买与运输过程中的疏忽，请详细检查以下列出的项目：a. 是否是所欲购买的产品：分别检查电机与驱动器上的产品型号。
b. 电机轴是否运转平顺：用手分别逆时针和顺时针旋转电机转轴，如果可以平顺运转，代表电机转轴是正常的。
c. 外观是否有损伤：目视检查是否有外观上的任何损坏，是否有松脱的螺丝。
d. 检查是否有任何组件的缺失。
完整的伺服组件包括：伺服驱动器及伺服电机5PIN 电源进线接线端子（L、N、R、S、T）3PIN UVW电机动力线接线端子（U、V、W）3PIN 刹车电阻连接线(P、D、C)DB25 控制端子接线端子（公头）DB15 电机编码器接线端子（公头）如果有任何以上的情形发生，请与我们联系以获得妥善解决。
1.2产品型号对照1.2.1 伺服驱动器1.2.2 伺服电机第二章安装2.1 注意事项● 驱动器固定必须可靠，固定螺丝必须锁紧，固定处必须牢固，避免振动。
● 驱动器与电机间的连线不能拉紧，且动力线与编码器线最好不要并列走线。
●驱动器安装时，应防止粉尘或铁屑进入驱动器内部。
● 电机轴心与设备的轴心对心偏差要小。
● 电机必须可靠固定。
● 驱动器，电机，以及刹车电阻不要接触易燃物品，否则可能引起火灾。
● 驱动器与电机不可过多堆叠，防止受压损坏和跌落。
●驱动器与电机禁止承受冲击。
●驱动器与电机的储存于安装必须满足环境条件要求。
2.3 伺服驱动器安装2.3.1安装方向伺服驱动器的正确安装方向是垂直直立，且按键位于上方。
如图2.1所示。
图2.1 正确与错误的驱动器安装方向示意图2.3.2安装固定安装时，应拧紧驱动器后部的4个固定螺丝。
2.3.3安装间隔驱动器与控制柜箱体，及其它电子设备间应留有规定的间隔。
最小间隔如图2.2所示。
2.3.4通风散热多台驱动器安装时，应综合考虑每台的散热要求，在电气控制柜中安装散热风扇，保证有垂直方向的风对驱动器的散热片散热。
多台驱动器安装最小间隔如图2.3所示。
图2.2 最小安装间隔示意图图2.3 多台驱动器最小安装间隔及散热示意图2.3.5 安装尺寸之山伺服驱动器安装尺寸如图2.4所示。
图2.4之山伺服驱动器安装尺寸2.4 伺服电机安装2.4.1安装方法水平安装：为避免水、油等液体自电机线口流入，将电缆出口至于下方垂直安装：若电机轴朝上安装且附有减速机时，需防止减速机内的油渍经电机轴渗入电机。
2.4.2安装注意事项●安装及拆卸带轮时，勿用榔头敲击电机或电机轴，避免造成电机轴承与编码器的损坏。
应采用螺旋式压拔工具拆装。
●电机轴的伸出量需充分，否则容易使电机运动时产生振动。
●固定电机时需用止松垫圈紧固，防止电机松脱。
●电机不可承受大的轴向与径向负载，建议使用弹性联轴器连接。
2.4.3电机安装尺寸电机安装尺寸如图2.5(a)(b)所示。
(a) 130ST-M10010(之山伺服电机)(b) 90ST-M02430(之山伺服电机)图2.5之山伺服电机安装尺寸2.5 电机旋转方向定义本手册描述的电机旋转方向按如下方式定义：面对电机轴伸出部分，转动轴逆时针旋转为正传，转动轴顺时针旋转为反转。
如图2.6所示。
正转反转逆时针（CCW）顺时针（CW）图2.6 电机旋转方向第三章信号与接线3.1注意事项● 接线应由专门的技术人员进行。
● 接线或是检修一定要先切断主电源，经过十分钟，待电源指示灯熄灭后方可以进行。
● 请确保伺服驱动器及伺服电机的接地良好。
●接线电缆不能有任何损伤，接线电缆上不要悬挂重物3.2接线端子简介如图3-1所示，电源指示灯为电源标志。
当电源指示灯未熄灭时，说明机壳内电容仍残留有电。
此时请不要打开机壳或是进行接线操作，以免造成触电事故。
按键与数码管为进行设置以及显示的部件。
驱动器面板的其它端子名称及各自功能与注意事项见表3.1表3.1驱动器面板端子简介图3-1驱动器接线端子3.3电机编码器连接端子CN13.3.1CN1端子配置图3.2为驱动器的电机编码器连接端子CN1的配置图，CN1为15芯插座。
876543211514131211109图3.2电机编码器连接端子(面对插头的焊片看)3.3.2CN1功能描述表3.2 电机编码器连接端子CN1功能描述3.4上位机通讯连接端子CN2 3.4.1CN2端子配置图3.3为驱动器的上位机通讯连接端子CN2的配置图，CN2为25芯插座。
32113121110987654161514252423222120191817图3.3上位机通讯连接端子(面对插头的焊片看)3.4.2CN2功能描述表3.3 上位机通讯连接端子CN2功能描述3.5 信号输入输出模式3.5.1 输入IO模式图3.4输入IO模式●由用户提供电源，DC12~24V，电流大于100mA；●电源极性接反，会使驱动器不能工作。
3.5.2 输出IO模式DO图3.5输出IO模式●外部电源由用户提供，如果电源的极性接反，会使伺服驱动器损坏。
●输出为集电极开路形式，最大电流50mA，外部电源最大电压25V。
因此，开关量输出信号的负载必须满足这个限定要求。
如果超过限定要求或输出直接与电源连接，会使伺服驱动器损坏；●如果负载是继电器等电感性负载，必须在负载两端反并联续流二极管。
如果续流二极管接反，会使伺服驱动器损坏。
3.5.3差分输入输出差分输入输出模式分别为经AM26LS32 与AM26LS31或类似器件输入与输出的模式。
3.6标准接线方法（1）电源进线接法注：RST接三相交流电源（200-230V,50-60HZ）,如果用单相电源请接RS两端。
LN接单相交流电源（200-230V，50-60HZ）。
接线时，PG端必须接地。
（2）电机动力线接法注：驱动器UVW必须与电机UVW一一对应，不能颠倒。
电机机壳地必须接驱动器PG端。
(3)刹车电阻接法（PDC端子）当使用内置刹车电阻时，请直接将DC端短接。
使用外置刹车电阻时，请将外置刹车电阻连接于PC之间。
（4）CN1（编码器接线端子）接线方法注：接线时，只需将CN1各端与伺服电机编码器相应端连接即可（5）CN2端子接线方法CN2端各端子的介绍见上节。
根据不同的需要，用户可参阅上节的端子信号介绍自行接线。
如有疑问，请与我们联系解决。
第四章参数说明第五章面板显示与操作5.1面板介绍面板由五个数码管以及五个按键和一个指示灯组成。
五个按键分别为MODE，SET，UP，DOWN,SHIFT.指示灯指示通电状态。
如图5-1所示。
图5-1操作面板MODE键：用来转换伺服控制器的状态。
控制器有四种状态:可运行状态1:在此状态下，伺服可以根据IO口的命令正常工作，数码管显示内容根据参数2的不同显示不同的内容。
可运行状态2:当在此状态下，显示内容固定为电机的实际转速。
其它与可运行状态1完全相同。
参数设定状态：在此状态下可以进行参数的修改与设定。
自测试状态：在此状态下，电机可根据参数14设定的速度转动。
按下MODE键后，伺服的状态将在上述四种状态下循环切换。
SET键：确定键。
UP键：参数值加。
DOWN键：参数值减。
SHIFT键：切换设定的数位。
5.2电机自测试上电后，控制器处于可运行状态1，此时连续按两次ＭODE键，电机将进入自测试状态（面板上显示tt---），如图5-2所示。
此时，按UP键，电机会依参数14设定的转数转动。
在电机转动后，按下DOWN键，此会停止转动。
按图5-2电机自测试面板显示5.3参数修改与设定利用MODE键，将控制器切换为参数设定状态（面板上显示Pr000）,如图5-3所示。
利用UP与DOWN键转换到要设定的参数号后，按SET键，将显示此参数的内容，此时可利用UP与DOWN键，修改此参数的内容。
修改完成后，按SET 键，则修改后的参数将被保存。
参数Pr000参数Pr001参数Pr081参数Pr0825-2电机参数设定状态面板显示注意：1.在自测试状态与参数设定状态下时，电机将会忽略上位机命令。
2.在电机正在运行中，控制器状态只能在可运行状态1与可运行状态2之间切换。
5.4横机专用伺服初始化步骤以1100A伺服驱动器为例：按MODE键选择进入参数调整模式，按上下键选择参数为Pr01,按SET键进去Pr01进行参数设定，按上下键修改参数，对于不同驱动器及配合电机可参考Pr01参数详解进行设置。
