继电保护二次回路
电厂继电保护二次回路运行常见故障分析处理及预防
电厂继电保护二次回路运行常见故障分析处理及预防电厂继电保护二次回路是电厂正常运行的关键组成部分，它对电力系统故障进行检测和保护，保障了电厂设备和电网的安全运行。
二次回路在运行过程中常常会遇到各种故障，影响了继电保护系统的正常工作。
对电厂继电保护二次回路运行常见故障分析、处理及预防具有重要的意义。
一、常见故障分析1. 二次回路接线故障二次回路接线故障是导致继电保护系统运行异常的一个主要原因。
接线故障可能是接线头接触不良、接线松动、接线点腐蚀等情况。
当出现这些故障时，会导致保护系统误动作，无法正确切除故障，甚至对正常的运行产生不良影响。
二次回路线圈断路是继电保护系统中的常见故障之一。
线圈断路可能是由于线圈接触不良、线圈老化、线圈绝缘损坏等原因导致的。
线圈断路会导致保护系统无法接收到正确的信号，从而无法对故障进行准确切除。
二次回路中的开关故障也是造成继电保护系统异常的常见原因之一。
开关故障可能是由于开关接触不良、开关跳闸、开关烧毁等原因引起的。
开关故障会造成继电保护系统接收不到正确的信号，无法正常工作。
二、常见故障的处理当发现二次回路存在接线故障时，需要及时进行检查和修复。
首先要检查接线头的接触情况，确保接线头接触良好。
还需要检查接线点是否存在松动、腐蚀等情况，如有，需要及时进行处理，确保二次回路的正常运行。
2. 对线圈断路的处理对于二次回路的线圈断路问题，需要进行线圈的更换或修复。
首先要检查线圈的接触情况，如果发现线圈接触不良，需要及时修复。
还需要对线圈的绝缘情况进行检查，确保线圈绝缘完好，如发现线圈绝缘损坏，需要及时更换。
3. 对开关故障的处理三、预防措施1. 定期检查维护为预防二次回路的常见故障，需要对二次回路进行定期的检查和维护。
定期检查可以发现故障的早期迹象，及时进行修复和更换，避免故障扩大影响。
2. 保持二次回路干燥清洁二次回路需要保持干燥清洁，避免潮湿和灰尘对二次回路的影响。
潮湿和灰尘会对接线头和开关产生腐蚀、阻碍接触等问题，因此需要定期清洁和防潮处理。

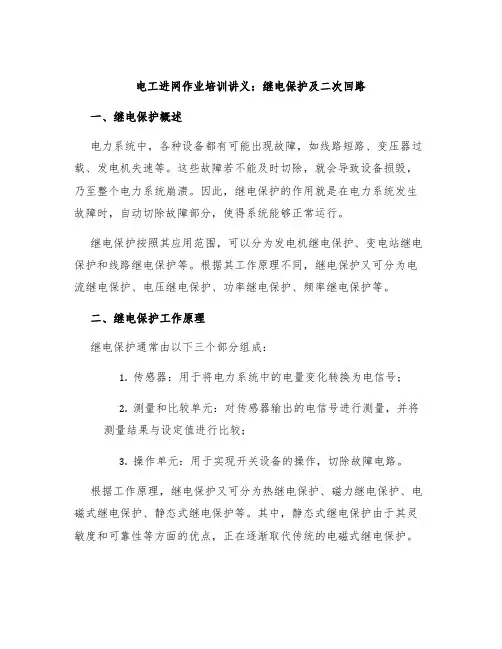

电工进网作业培训讲义继电保护及二次回路
电工进网作业培训讲义：继电保护及二次回路一、继电保护概述电力系统中，各种设备都有可能出现故障，如线路短路、变压器过载、发电机失速等。
这些故障若不能及时切除，就会导致设备损毁，乃至整个电力系统崩溃。
因此，继电保护的作用就是在电力系统发生故障时，自动切除故障部分，使得系统能够正常运行。
继电保护按照其应用范围，可以分为发电机继电保护、变电站继电保护和线路继电保护等。
根据其工作原理不同，继电保护又可分为电流继电保护、电压继电保护、功率继电保护、频率继电保护等。
二、继电保护工作原理继电保护通常由以下三个部分组成：1.传感器：用于将电力系统中的电量变化转换为电信号；2.测量和比较单元：对传感器输出的电信号进行测量，并将测量结果与设定值进行比较；3.操作单元：用于实现开关设备的操作，切除故障电路。
根据工作原理，继电保护又可分为热继电保护、磁力继电保护、电磁式继电保护、静态式继电保护等。
其中，静态式继电保护由于其灵敏度和可靠性等方面的优点，正在逐渐取代传统的电磁式继电保护。
三、二次回路概述二次回路是指继电保护系统中，从主开关到继电保护之间的电路。
它通常由CT、PT、配电柜、接线柱等组成，连接的部分包括电源、信号源、继电保护等。
在二次回路中，CT用于将高电流变换为相对应的低电流，并输出到继电保护中。
PT则用于将高电压变换为相对应的低电压，并输出到继电保护中。
在二次回路中，必须保证电路的连通性良好，信号的可靠性高，并设有母线隔离开关等。
四、二次回路的特点和应用二次回路具有以下特点：1.相对低电压、相对小电流：与电力系统中的高电流、高电压相比较小。
2.实时性要求高：二次回路的测量结果及时反映电力系统中的变化。
必须在很短的时间内完成测量、计算和保护动作。
3.灵敏度和可靠性要求高：继电保护必须在电力系统中发生故障时能够及时进行保护动作。
二次回路在电力系统中有广泛的应用。
例如，在负载中心的保护中，需要灵敏的保护来切除故障部分。

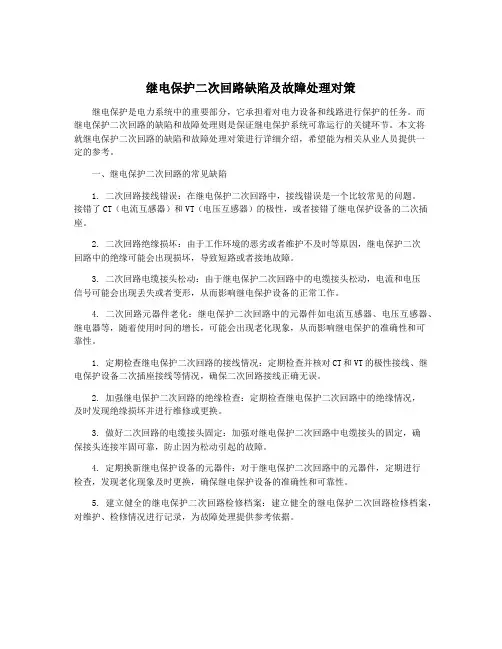

继电保护二次回路缺陷及故障处理对策
继电保护二次回路缺陷及故障处理对策继电保护是电力系统中的重要部分，它承担着对电力设备和线路进行保护的任务。
而继电保护二次回路的缺陷和故障处理则是保证继电保护系统可靠运行的关键环节。
本文将就继电保护二次回路的缺陷和故障处理对策进行详细介绍，希望能为相关从业人员提供一定的参考。
一、继电保护二次回路的常见缺陷1. 二次回路接线错误：在继电保护二次回路中，接线错误是一个比较常见的问题。
接错了CT（电流互感器）和VT（电压互感器）的极性，或者接错了继电保护设备的二次插座。
2. 二次回路绝缘损坏：由于工作环境的恶劣或者维护不及时等原因，继电保护二次回路中的绝缘可能会出现损坏，导致短路或者接地故障。
3. 二次回路电缆接头松动：由于继电保护二次回路中的电缆接头松动，电流和电压信号可能会出现丢失或者变形，从而影响继电保护设备的正常工作。
4. 二次回路元器件老化：继电保护二次回路中的元器件如电流互感器、电压互感器、继电器等，随着使用时间的增长，可能会出现老化现象，从而影响继电保护的准确性和可靠性。
1. 定期检查继电保护二次回路的接线情况：定期检查并核对CT和VT的极性接线、继电保护设备二次插座接线等情况，确保二次回路接线正确无误。
2. 加强继电保护二次回路的绝缘检查：定期检查继电保护二次回路中的绝缘情况，及时发现绝缘损坏并进行维修或更换。
3. 做好二次回路的电缆接头固定：加强对继电保护二次回路中电缆接头的固定，确保接头连接牢固可靠，防止因为松动引起的故障。
4. 定期换新继电保护设备的元器件：对于继电保护二次回路中的元器件，定期进行检查，发现老化现象及时更换，确保继电保护设备的准确性和可靠性。
5. 建立健全的继电保护二次回路检修档案：建立健全的继电保护二次回路检修档案，对维护、检修情况进行记录，为故障处理提供参考依据。
第六章 继电保护与二次回路
图6—2有限反时限过电流保护接线方式
由图6-2可见，当被保护设备发生短路事故时，电流 互感器一、二次侧流过很大电流，二次侧电流经KA1、 KA2的动断触点和电流线圈成回路。当继电器电流线圈流 过的电流达到继电器的整定电流后，继电器动作，动合 触点首先闭合，动断触点随之打开。于是TAu、TAw的二 次电流经过闭合的KA1、KA2动合触点、跳闸线圈Y1、Y2 和继电器YT1、YT2的电流线圈而成回路，于是Y1、Y2动 作，断路器跳闸。
由上述动作过程看出，继电器一旦启动保护装置的动作时间只取决 于时间继电器的整定时间，与短路电流的大小无关．因此称为定时限电 流保护．
图6-1(b)为展开图。图中+BM、-BM为直流操作电源。QF1为断路器 QF的动合辅助触点，当QF跳闸后，QF1断开，保证Y断电，避免长时间通 电而烧坏跳闸线圈YT。
式中：Kf ——返回系数；
If ——继电器的返回电流(A)； IDZ——继电器的动作电流(A)。
因为过电流继电器的返回电流总是小于动作电流，因此 返回系数总是小于1。对于电磁型电流继电器的返回系数要 求在0.85～0.9之间，如低于0.85，则返回电流太小，容易 引起误动作；如大于0.9，应注意可动触点桥与静触点触指 闭合时接触压力是否足够。如果压力不够，接触不良，影 响工作可靠性，必须进行调整。
(2)电磁型中间继电器
作用：在继电保护装置中，中间继电器用以增加触点 数量和触点容量，也可使触点闭合或断开时带有不大的 延时，或者通过继电器的自保持，以适应保护装置动作 程序的需要。
电磁型中间继电器的结构如 图6-5所示。当线圈2加上工 作电压后，电磁铁1产生电磁 力，将衔铁3吸合带动触点5， 使其中的动合触点闭合，动 断触点断开。当外施电压消 失后，衔铁3受反作用弹簧6 的拉力作用而返回原来位置， 动触点也随之返回到原来状 态，动合触点打开，动断触 点闭合。
继电保护快速学------继电保护二次回路全讲解
第四篇电气二次回路第O章电气二次回路的基本知识一、二次回路及其作用（1）发电厂和变电所的电气设备可分为一次设备、二次设备。
（经常还将远动或测控设备称为三次设备，通讯设备称为四次设备）一次设备：也称主设备，是构成电力系统的主体。
它是直接生产、输送与分配电能的设备，包括如：发电机、电力变压器、断路器、隔离开关、母线、电力电缆与输电线路等。
一、二次回路及其作用（2）二次设备：是对一次设备及系统进行控制、调节、保护和监测的设备。
它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。
二次回路：二次设备按照一定规则连接起来以实现某种技术要求的电气回路。
二、二次回路的范围（1）控制回路：由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。
其作用是对一次设备进行“合”、“分”操作。
调节回路：是指调节型自动装置。
如由VQC系统对主变进行有载调压、对电容器进行投切的装置，发电机的励磁调节装置。
它是由测量机构、传送机构、调节器和执行机构组成。
其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。
二、二次回路的范围（2）继电保护和自动装置回路：是由测量回路、比较部分、逻辑部分和执行部分等组成。
其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令有选择性地切除故障，并发出相应地信号，当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。
以上主要是指常规的电磁型继电器等构成的保护与自动装置二、二次回路的范围（3）测量回路：由各种测量仪表及其相关回路组成。
其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。
综合自动化已使该回路与三次回路的分界点越来越模糊二、二次回路的范围（4）信号回路：由信号发送机构和信号继电器等构成。

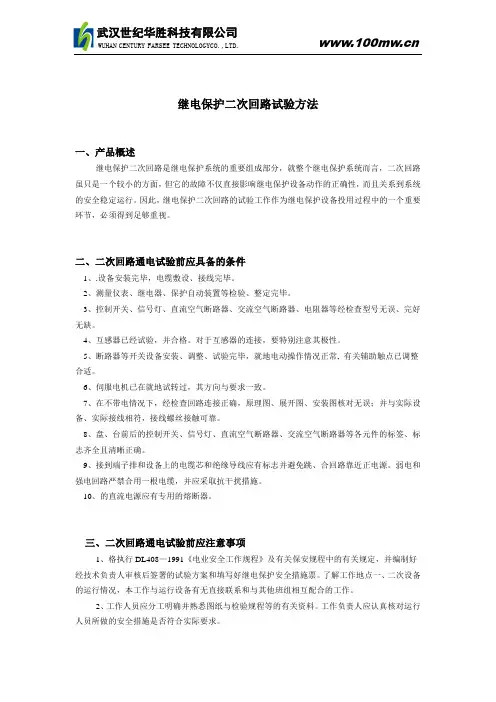

继电保护二次回路试验方法
继电保护二次回路试验方法一、产品概述继电保护二次回路是继电保护系统的重要组成部分，就整个继电保护系统而言，二次回路虽只是一个较小的方面，但它的故障不仅直接影响继电保护设备动作的正确性，而且关系到系统的安全稳定运行。
因此，继电保护二次回路的试验工作作为继电保护设备投用过程中的一个重要环节，必须得到足够重视。
二、二次回路通电试验前应具备的条件1、.设备安装完毕，电缆敷设、接线完毕。
2、测量仪表、继电器、保护自动装置等检验、整定完毕。
3、控制开关、信号灯、直流空气断路器、交流空气断路器、电阻器等经检查型号无误、完好无缺。
4、互感器已经试验，并合格。
对于互感器的连接，要特别注意其极性。
5、断路器等开关设备安装、调整、试验完毕，就地电动操作情况正常, 有关辅助触点已调整合适。
6、伺服电机已在就地试转过，其方向与要求一致。
7、在不带电情况下，经检查回路连接正确，原理图、展开图、安装图核对无误；并与实际设备、实际接线相符，接线螺丝接触可靠。
8、盘、台前后的控制开关、信号灯、直流空气断路器、交流空气断路器等各元件的标签、标志齐全且清晰正确。
9、接到端子排和设备上的电缆芯和绝缘导线应有标志并避免跳、合回路靠近正电源。
弱电和强电回路严禁合用一根电缆，并应采取抗干扰措施。
10、的直流电源应有专用的熔断器。
三、二次回路通电试验前应注意事项1、格执行DL408—1991《电业安全工作规程》及有关保安规程中的有关规定，并编制好经技术负责人审核后签署的试验方案和填写好继电保护安全措施票。
了解工作地点一、二次设备的运行情况，本工作与运行设备有无直接联系和与其他班组相互配合的工作。
2、工作人员应分工明确并熟悉图纸与检验规程等的有关资料。
工作负责人应认真核对运行人员所做的安全措施是否符合实际要求。
3、所试验的回路与暂时不试验的回路或已投入运行的回路分开(解除连线或断开压板)，以防误动作或发生危险。
严格按照作业指导书上的调试项目做好技术和安全措施的交底工作，做到每个工作人员心中有数。
继电保护与二次回路(高压电工进网作业)
继电保护与二次回路（高压电工进网作业）主要介绍继电保护二次系统和传统的继电保护一.继电保护任务及基本要求1.继电保护任务造成电气设备故障或异常运行的原因：由于外力破坏、内部绝缘击穿、过负荷、误操作等。
最常见故障：短路故障短路故障：三相短路、两相短路、大电流接地系统发生的单相接地短路、以及变电器、电机类设备的内部线圈匝间短路。
任务：（1）当电气设备发生短路故障时，能自动、迅速、有选择地将故障设备从电力系统切除，将事故尽可能控制在最小范围内。
（2）当正常供电的电源因故中断时，继电保护和自动装置将自动投入备用电源。
2.继电保护基本要求基本要求：为了能正确无误迅速切除故障，使电力系统能以最快速度恢复正常运行，要求继电保护具有足够的选择性、快速性、灵敏性、可靠性。
电力系统故障基本特点：电流突增、电压突降或过高、电流和电压相位角发生变化，以及出现负序或零序分量等。
还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等特点。
利用这些基本特点可以构成各种不同原理的继电保护。
各种继电保护：电流过负荷、过电流、电流速断、电流方向保护、低电压、过电压、电流闭锁电压速断、差动、距离、高频保护等。
此外还有如瓦斯保护。
选择性当电力系统发生故障时，继电保护应能有选择地将故障部分切除，让非故障部分继续运行，使停电范围尽量缩小。
为此一般按整定电气量的动作值和上下级保护动作时限进行配合（一般时差取0.3～0.7秒）。
快速性减轻故障设备损坏程度，缩小故障波及范围，提高系统运行稳定性，加快系统电压的恢复，提高自动重合闸和备用电源或备用设备自动投入的效果等。
灵敏性灵敏性系指继电保护装置对故障和异常工作状况的反映能力。
在保护装置的保护范围内，不管短路点的位置如何、不论短路的性质怎样，保护装置均不应产生拒绝动作；但在保护区外发生故障时,又不应该产生错误动作。
相邻设备的上下级保护之间的灵敏性配合也是选择性的条件之一。
☆第六章：继电保护与二次回路(5-6节)
安装接线图上，对二次设备（元件）、端子排等 进行标志的内容： （1）与屏面布置图相一致的安装单位编号及设备 顺序号。
（2）与展开接线图相一致的设备文字符号
（3）与设备表相一致的设备型号（规格）
三、二次回路编号
1、一般要求 为了便于安装施工和运行、维护，在展开接线图中，应 对回路进行编号；在安装接线图中，除编号外，还须对设 备进行标志。
变电站运行中的直流电源
55
小结
• 什么是变电所的操作电源？对变电所的 操作电源有何要求？ • 掌握变电所使用的交流、直流操作电 源——主要构成部分及特点 • 蓄电池的作用与基本原理
接构成的电路。
二次回路包括：测量、保护、控制与信号回路部分
测量回路：包括计量测量与保护（自动化）测量。 保护回路：包括继电保护和自动化装置 控制回路：包括对主（辅）设备的控制，如： 开关设备的合分、闸、互投、联锁、保护出口的执行及 辅助设备的启动、停止控制等等。 信号回路：包括开关运行状态信号、事故跳闸信号与事 故预告信号。
缺点：对二次接线的某些细节表示不全面（没有元件的内
部接线。端子排号码和回路编号、导线的表示仅一部分，并且 只标出直流电源的极性等。）；绘制和阅图较难（实际工作中
很少使用原理接线图）
原理接线图的阅读：
从一次接线看交流电流的来源→从电流互感器的二次 侧看短路电流出现后哪个电流继电器动作？→该电流继电 器触点闭合（或断开）后，使哪个继电器启动？→该继电
高频开关电源是传统整流器（硅整流器 ，可控硅整
流器）的升级替代产品。高频开关电源使用方便，体积 小，效率高，工作稳定。
高频开关电源原理:
UPS为应急电源，是专门为消防设备和一级负荷或照明用电而设计的。
继电保护二次回路
继电保护二次回路1 二次回路1.1 判断题1）电流互感器的二次中性线回路如果存在多点接地，则不论系统运行正常与否，继电器所感受的电流均与从电流互感器二次感受的电流不相等。
（×）2）电压互感器的二次中性线回路如果存在多点接地，当系统发生接地故障时，继电器所感受的电压会与实际电压有一定的偏差，甚至可能造成保护装置拒动。
（√）3）电流互感器采用减极性标注的概念是：一次侧电流从极性端流入，二次侧电流从极性端流出。
（√）4）电流互感器的角度误差与二次所接负载的大小和功率因数有关。
（×）5）保护用电流互感器（不包括中间变流器）的稳态误差不应大于10%。
必要时还应考虑暂态误差。
（√）6）电流互感器因二次负载大，误差超过10%时，可将两组同级别、同型号、同变比的电流互感器二次串联，以降低电流互感器的负载。
（√）7）跳合闸引出端子应与正电源隔开。
（√）8）三相变压器空载合闸励磁涌流的大小和波形与Y 侧合闸时中性点接地方式有关。
（√）9）跳闸出口中间继电器起动电压只要低于直流额定电压的70％即可。
（×）10）防跳继电器的动作时间，不应大于跳闸脉冲发出至断路器辅助触点切断跳闸回路的时间。
（√）11）P 级电流互感器10%误差是指额定负载情况下的最大允许误差。
（×）12）电流互感器变比越小，其励磁阻抗越大，运行的二次负载越小。
（×）13）电流互感器容量大表示其二次负载阻抗允许值大。
（√）14）电压互感器内阻抗较大，电流互感器内阻抗较小。
（×）15）按机械强度要求，二次回路电缆芯线和导线截面的选择原则为控制回路不得小于1.0 mm2，电流回路不得小于2.0 mm2。
（×）16）在330kV～500kV 线路一般采用带气隙的TPY 型电流互感器。
（√）17）当电流互感器饱和时，测量电流比实际电流小，有可能引起差动保护拒动但不会引起差动保护误动。
（×）18）二次回路的任务是反映一次系统的工作状态，控制和调整二次设备，并在一次系统发生事故时，使事故部分退出工作。
继电保护二次回路试验方法
继电保护二次回路试验方法继电保护是电力系统中重要的安全保护装置，在正常运行中起到监测和保护作用。
为了确保继电保护的正确运行，需要进行二次回路试验。
本文将介绍继电保护二次回路试验的方法。
一、试验准备工作1.确定试验对象：根据需要进行试验的继电保护装置，确定试验对象，并准备试验前需要的资料，如试验方案、接线图等。
2.试验仪器准备：根据试验对象的需求，准备相应的试验仪器，包括电源、电压、电流互感器、信号发生器、示波器等。
3.继电保护器设置：根据试验方案，将继电保护装置设置为试验状态，并检查其设置参数是否正确。
4.线路接线：根据试验方案和接线图，按照正确的接线顺序将试验仪器与试验对象进行正确连接。
5.安全措施：在试验前需要确保试验场所的安全，如检查电源接地是否良好、试验仪器是否正常、试验对象是否停电等。
二、试验步骤1.静态特性试验：首先进行静态特性试验，主要是测试继电保护的准确度和灵敏度。
通过对继电保护器施加各种不同的电压和电流信号，观察继电保护装置的动作情况，检验其是否符合设计要求。
2.动态特性试验：动态特性试验主要是测试继电保护器在不同故障情况下的动作情况。
通过信号发生器模拟各种故障情况，如短路、接地故障等，观察继电保护装置的动作时间、动作方式是否正确。
3.不平衡试验：不平衡试验主要是测试继电保护器在不同不平衡故障情况下的动作情况。
通过信号发生器模拟单相短路、两相短路等不平衡故障，观察继电保护装置的动作时间、动作方式是否正确。
4.稳态漂移试验：稳态漂移试验主要是测试继电保护器在长时间运行后的稳定性。
通过观察继电保护装置在长时间运行后的动作情况，检验其是否存在稳态漂移。
5.抗干扰试验：抗干扰试验主要是测试继电保护器在环境电磁干扰下的动作情况。
通过模拟电网环境中的各种电磁干扰，观察继电保护装置的动作时间、动作方式是否正确。
三、试验结果分析1.根据试验结果，判断继电保护装置是否正常，是否符合设计要求。
2.如发现异常情况，及时记录并分析原因，进行处理。
继电保护及二次回路典型故障分析与处理
继电保护及二次回路典型故障分析与处理继电保护系统是电力系统中的重要组成部分，用于对电力设备和电路进行保护。
在继电保护系统中，二次回路起着承载和传递保护信号的作用。
二次回路的故障可能会导致整个继电保护系统无法工作，因此对二次回路的故障进行分析和处理是非常重要的。
一、二次回路典型故障1.断线故障：二次回路中的导线可能会被断裂，导致信号无法传输到继电保护设备。
此时，保护装置无法接收到需要的保护信号，无法正确地进行保护动作。
2.短路故障：两条二次回路导线之间可能会发生短路，导致保护设备受到干扰或损坏。
短路故障可能会导致大电流流过保护设备，引发线圈过热、烧坏等问题。
3.接触不良故障：二次回路中的接触器、插头等连接部件可能会存在接触不良问题，导致信号传输中断或信号衰减。
接触不良故障可能会导致保护设备误动作或保护动作迟缓。
二、故障分析1.断线故障分析：如果在二次回路中发生断线故障，可以通过以下步骤进行分析。
（1）检查二次回路导线是否有明显断裂的现象。
（2）检查二次回路中各个连接点是否正常，是否有松动或接触不良。
（3）使用万用表等工具对二次回路进行测量，判断信号是否能够正常传输。
（1）检查二次回路导线是否短路，是否与其他导线相接触。
（2）检查保护设备是否有短路的问题，例如线圈是否损坏、绝缘是否破损等。
（3）检查短路故障是否会导致保护设备无法正常工作。
（2）检查接触不良是否会导致信号传输的不稳定或衰减。
三、故障处理1.断线故障处理：对于断线故障，可以通过更换断裂的二次回路导线来解决问题。
还可以加强对连接点的检查，确保连接可靠。
2.短路故障处理：对于短路故障，需要首先排除导线间的短路问题，然后检查保护设备是否有损坏，如果有损坏则需要进行修理或更换。
3.接触不良故障处理：对于接触不良故障，可以通过清洁、紧固连接部件来解决问题。
如果连接部件损坏严重，则需要进行更换。
对继电保护系统中二次回路的典型故障进行分析和处理是确保继电保护系统正常工作的关键。
继电保护二次回路故障及处理方法
故障3
主变保护—开出回路
故障：虚接1QD5 现象：高压侧出口双位置动作后不能复归 方法：检查1QD5端子有正电，拆开接线检查是否有虚接
主变保护—其他
1
改换系统参数
装置显示管理板、定值出错
2
定值区号错 0区
与整定单不符
3
高压侧额定电压错、整定500KV
与整定单不符、额定电流错
4
CT额定电流改5A
与整定单不符、额定电流错
故障：1KD3与1KD4互换 现象：跳母联与跳中压互换 方法：检查回路接线是否交叉
故障2
主变保护—开出回路
故障：虚接1CD3或1KD3 现象：无法跳中压开关 方法：检查1CD3是否有正电、1KD3是否有负电。
故障3
主变保护—开出回路
故障：虚接1QD5 现象：高压侧出口双位置动作后不能复归 方法：检查1QD5端子有正电，拆开接线检查是否有虚接
4
母差保护
故障1
母线保护—电流回路
故障：1IMD 2与1IMD 6的内侧互换 现象：B相电流极性反 方法：通入三相不平衡电流，检查方向套
故障2
母线保护—电流回路
故障：1IMD 5与1IMD 6短接片拆除、1IMD 5与1IMD 2短接 现象：A相电流串入B相 方法：通入三相不平衡电流，拆出接线检查
• 一般不设故 障
继电保护比武相关
比武的形式
– 一般设置的场景为继电保护检验，一次设备处于停电状态。 – 包括校验项目与故障排查两部分内容。 – 所设置的故障均包含在校验项目中，通过试验项目可以发现故障
现象。 – 一般在保护屏上设置二次回路故障，在实际回路中设置故障不好
操作，且选手排查时间会受到场地距离的限制。 – 如果在实际变电所或电厂中开展，安措实施应是重要内容。 – 有单个选手及两个选手搭配两种形式。 – 分别在电流回路、电压回路、开入量回路、出口回路、定值等项
继电保护二次回路特征与意义
继电保护二次回路特征与意义继电保护是现代电力系统中保护设备的重要组成部分，主要用于检测和限制电力系统中的故障。
而继电保护的二次回路则承担了信号传递和控制的重要任务。
本文将就继电保护二次回路的特征和意义进行详细解析。
继电保护二次回路是指在继电保护中用于传递和接收信号的回路。
它由保护设备、CT（Current Transformer）和PT（Potential Transformer）等组成。
CT和PT是将高电压或大电流信号转变成低电压或小电流信号，以便于继电器进行处理。
继电保护二次回路的特征主要包括以下几个方面：1.高可靠性：继电保护二次回路的传输信号非常重要，对保护设备的稳定运行起着至关重要的作用。
因此，二次回路需要具备高可靠性，能够确保信号的准确传递和接收。
2.快速响应：继电保护的主要任务是快速检测和限制系统故障，以保证电力系统的稳定运行。
继电保护二次回路需要能够快速接收和处理故障信号，并迅速作出相应的动作。
3.精确度高：继电保护二次回路需要具备较高的测量和传输精确度，以确保对电力系统中各种故障和异常情况的判断准确无误。
精确的测量结果有助于提高保护设备的可靠性和系统的安全性。
4.抗干扰能力强：电力系统中存在各种外界干扰，如噪声、电磁波等，对继电保护二次回路的传输信号产生影响，甚至造成误动作。
因此，二次回路需要具备较强的抗干扰能力，能够抵御各种干扰，保证信号的稳定传输。
1.提供准确的故障识别：继电保护二次回路能够准确测量和传输电流和电压信号，能够帮助继电器快速识别电力系统中的各种故障，如短路、过载等，并及时采取相应的措施进行限制和保护。
2.辅助故障定位：继电保护二次回路能够通过测量和传输准确的电流和电压信号，为故障定位提供重要的参考依据。
通过分析二次回路传输信号的差异和特征，可以辅助判断故障点的位置，有助于提高故障处理的效率。
3.实现远方通信：继电保护二次回路的传输信号可以通过光纤通信或无线网络等方式进行远程传输，实现对电力系统的远程监测和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是二次设备？
二次设备：用于对电力 系统及一设备的工况 进行监视、控制、调节 和保护的低压电气设备。
二次设备的分类
测量仪表：电能表、电流、电压表、有功、 无功表、温度表 控制设备：公用测控、各单元测控、远动通 信、自动校时、监控后台等设备 继电保护和安全自动装置：主变、线路、母 线、母联、电容器等保护装置，减载、解列、 录波、备自投等自动装置 信号设备：通讯传输、分配、光电转换等设 备
因为跳合闸回路接有跳合闸线圈，属于感性负载， 接点在断开时，会承受线圈产生的很高的反向浪涌 电压，往往会造成接点拉弧，导致接点烧毁。而采 用保持回路后，保护出口接点在导通跳合闸回路的 同时启动保持回路，由保持回路来保证即使保护接 点断开，而跳合闸回路仍旧导通，切断跳合闸线圈 回路由具有一定灭弧能力的断路器辅助触点在开关 主触头动作后完成。从而既保证了开关的可靠分合， 也避免了保护接点直接拉弧。所以在电力部的继电 保护反措要求中明确规定应有保持回路
防跳回路
TBJV（跳跃保持继电器）
什么是防跳： 操作回路的一个重要作用是提供防跳功能。防跳是 防止“开关跳跃”的简称。所谓跳跃是指由于合闸 回路手合或遥合接点粘连等原因，造成合闸输出端 一直带有合闸电压。当开关因故障跳开后，会马上 又合上，保护动作开关会再次跳开，因为一直加有 合闸电压，开关会再次合上。对此现象，通俗的称 为“开关跳跃”。一旦发生开关跳跃，会导致开关 损坏，严重的还会造成开关爆炸，所以防跳功能是 操作回路里一个必不可少的部分
TBJV（跳跃保持继电器）
防跳的实现： 防跳的实现是通过TBJ和防跳继电器TBJV来共同实现的。 保护或人为跳闸时，TBJ动作，启动跳闸保持回路的同 时，接于 TBJV 线圈回路的 TBJ 常开接点也闭合。若此 时合闸接点是闭合的，则TBJV 线圈带电，且串于其线 圈回路的 TBJV 常开接点闭合，构成一自保持回路。接 于合闸线圈回路的 TBJV常闭接点打开，切断合闸回路。 整个回路有两点： 1）防跳功能是在跳闸时才启动的，通过TBJ来启动， 如果TBJ跳闸保持没有启动，则也不能启动防跳 2）TBJV一旦启动后，通过自身的保持回路自保持， 这样虽然开关跳开后TBJ会返回，但防跳回路仍然会起 作用，直到合闸接点分开，TBJV才会返回。
什么是二次回路？
二次回路：由二次设备 互相连接，构成对一次 设备进行监测、控制、 调节和保护的电气回路 称为二次回路。
二次回路的分类
交流回路（测量回路）：采集一次系统电压、 电流信号由各种测量仪表及其相关回路组成。 其作用是指示或记录一次设备和系统的运行 参数，以便运行人员掌握一次系统的运行情 况，同时也是分析电能质量、计算经济指标、 了解系统潮流和主设备运行工况的主要依据。 控制回路：由控制开关与控制对象（如断路 器、隔离刀闸）的传递机构、执行（或操作） 机构组成。其作用是对一次设备进行“合”、 “分”操作。
断路器位置监视回路
TWJ/HWJ位置继电器和控制回路断线
TWJ/HWJ主要作用是提供开关位置指示。HWJ并 接于跳闸回路，该回路在开关跳圈之前串有断路器 常开辅助触点。当开关在合位时，其常开辅助触点 闭合， HWJ 线圈带电， HWJ=1 表明开关合位。 TWJ一般并接于合闸回路，该回路在开关合圈之前 串有断路器常闭辅助触点。当开关在分位时，其常 闭辅助触点闭合，TWJ 线圈带电，TWJ=1表明开 关分位。注意：当开关在分位时，其实合闸线圈是 带电的。TWJ为电压圈，线圈本身电阻就较大，加 上回路上串的电阻，整体阻值约 40 千欧（测量控 制正和TWJ 负端）。 TWJ线圈上串联的电阻，也 是为了防止TWJ线圈击穿短路，导致合圈误动。
控制回路的闭锁
为保证断路器工作的安全，控制回路往往采取多种 闭锁措施，当条件不满足时，禁止断路器的操作。 常见的闭锁回路一般有三种： 1、断路器的操作系统异常时对分、合闸回路进行 闭锁（当液压/气压操作机构压力过高或过低，弹 簧操作机构弹簧未储能，SF6断路器的SF6压力低 等，这些都将串接在跳、合闸回路中的常闭接点断 开，不允许断路器分合。 ） 2、存在不同电源需要并列的场合，断路器控制回 路要增加同期闭锁回路。 3、为了防止误操作的防误闭锁回路，在不具备操 作条件时将控制回路断开。
合闸线圈 重合闸 重合闸压板
TJ（跳闸出口）/ HJ（合闸出口） 及DL（辅助接点）
利用DL常开接点断开跳闸电流，一 是为了防止TJ粘连造成TQ烧坏（因 为TQ的热容量是按短时通电来设计 的）；二是因为如果由TJ来断开合闸 电流，由于TJ接点的断弧容量不够， 容易造成TJ接点烧坏（HJ也是一样 的道理），这就为下一次保护跳闸 （或合闸）埋下了隐患且不易被发现。
跳闸/合闸保持回路
HBJ（合闸保持继电器） TBJ（跳闸保持继电器）
跳合闸保持回路的作用： a) 增加接点容量。由保护元件的接 点直接通断开关的跳合闸回路，容易 导致保护出口接点烧毁，所以由操作 回路的大容量中间继电器来重动。 b) 防止开关跳跃（简称防跳）功能。 （跳闸）
HBJ（合闸保持继电器） TBJ（跳闸保持继电器）
二次回路的分类
电源回路：由电源设备和供电网络组成，它常包括 直流电源系统和交流电源系统。其作用主要是给控 制、保护、信号等设备提供工作电源及操作电源， 确保变电站所有设备正常工作。 继电保护和自动装置回路---是由测量回路、比较部 分、逻辑部分和执行部分等组成。其作用是根据一 次设备和系统的运行状态，判断其发生故障或异常 时，自动发出跳闸命令有选择性地切除故障，并发 出相应地信号，当故障或异常消失后，快速投入有 关断路器（重合闸及备用电源自动投入装置），恢 复系统的正常运行。
控制回路
控制回路具备哪些基本的功能： （1）能进行手动跳合闸和由保护和自动装 置的跳合闸； （2）具有防止断路器多次重复动作的防跳 回路； （3）能反映断路器位置状态； （4）能监下次操作时对应跳合闸回路的完 好性； （5）有完善的跳、合闸闭锁回路；
跳闸与合闸回路
跳闸线圈 保护跳闸 保护跳闸压板 辅助接点
二次回路的分类
调节回路：是指调节型自动装置。如变压器的有载 调压、对电容器进行投切的装置。它是由测量机构、 传送机构、调节器和执行机构组成。其作用是根据 一次设备运行参数的变化，实时在线调节一次设备 的工作状态，以满足运行要求。
信号回路：由信号发送机构和信号继电器等构成。 其作用是反映一、二次设备的工作状态。包括光字 牌回路、音响回路（警铃、电笛），是由信号继电 器及保护元件到中央信号盘或由操动机构到中央信 号盘。
KKJ的含义和应用
在传统二次控制回路里，KK合后(/分后位置)接点主要 用在下列几方面： （a）开关位置不对应启动重合闸。 （b）手跳闭锁重合闸。保护跳闸分后接点不会闭合， 只有手动跳闸后，分后接点才会闭合，给重合闸电容放 电，从而实现对重合闸的闭锁。 （c）手跳闭锁备自投。原理同手跳闭锁重合闸一样。 （d）开关位置不对应产生事故总信号。 操作回路中的KKJ继电器同传统KK把手所起作用一 致，也主要应用在上述方面。我们只采用了其常开接点 的含义（即合后位置）：KKJ（test）=1代表开关为 人为（手动或遥控）合上；KKJ（test）=0代表开关 为人为（手动或遥控）分开。
手分/手合回路
合后位KKJ
操作回路里通过增加KKJ继电器，巧妙的解决 了不对应启动的问题。KKJ继电器实际上就 是一个双圈磁保持的双位置继电器。该继电 器有一动作线圈和复归线圈，当动作线圈加 上一个“触发”动作电压后，接点闭合。此 时如果线圈失电，接点也会维持原闭合状态， 直至复归线圈上加上一个动作电压，接点才 会返回。当然这时如果线圈失电，接点也会 维持原打开状态。
TWJ/HWJ位置继电器和控制回路断线
位置继电器除了提供位置指示外， 还有一个重要作用是监视控制回路 是否完好。因为正常情况下，不论 开关处于何状态，TWJ和HWJ必有 一个带电，状态为1。如果全为0， 则代表控制回路异常，也即我们常 说的控制回路断线。
断路器位置和TWJ/HWJ的区别
装置里开关量状态显示菜单（/通讯信息表）里可以看 到除了有TWJ和HWJ状态外,还有断路器状态。那么， 这个断路器状态跟HWJ 是否一样呢？其实并不完全一 致。不论我们是采用 TWJ还是HWJ来判断开关位置， 都有一个一旦控制回路断线，就会导致位置判断错误 的问题。比如开关在合位，此时HWJ=1；如果这时控 制电源掉了，则 HWJ 失电， HWJ=0 ，就会错误判断 为开关分开。为了避免这种情况发生 ，装置提供了 “断路器位置”这个经过程序判断处理后的状态量。 正常情况下，TWJ 和HWJ状态是相反的，程序会判为 状态有效，断路器状态和 HWJ状态是一致的；当 TWJ 和HWJ全部为0或全部为1时，程序认为该状态变位为 无效状态，断路器位置还是会保持原状态不变。
