XJ4810晶体管特性图示仪 说明书
XJ4810晶体管图示仪操作规程
XJ4810晶体管图示仪操作规程一、使用范围该图示仪可以测试多种半导体二极管、三极管、光耦、可控硅集成门电路等半导体器件，因为在本公司使用，主要用来对三极管及稳压二极管的进货检测。
二、操作面板简介该仪器操作面板开关及旋钮繁多，为便于叙述，按面板布局进行分区介绍，面板操作件分为六个区：1.显示区，该区内有显示示波管，电源开关兼辉度钮，聚集与辅助聚集旋钮2.集电极电源区，该区内有：a)峰值电压范围开关，共6档b)峰值电压调节旋钮，0-100%c)极电功耗限制电阻转换开关，1Ω~0.5mΩ共10档d)正负极性转换开关e)电容平衡与辅助平衡旋钮3.y轴作用区，该区内主要为集电极电流转换开关，由0.2mA至0.5A共22档，还有一只上下移动旋钮4.x轴作用区，该区内主要为x轴电压转换开关，由0.05V/度-50V度共22档，另外还有一只左右移动旋钮5.阶梯信号区，该区内有：a)阶梯信号大小选择，由0.05V/度-1V/度5档电压和0.2mA/度至50m A/度17档电流b)级/簇调节旋钮c)调零旋钮d)串联电阻开关e)极性转换开关f)单簇与重复开关（阶梯作用）6.测试台区，该测试台为可插拔式，台面上有二只四孔插座（左、右各一只）1只六孔插座，还有左右各四个外接测试插孔，这些插座与插孔，都是用来插被测元件的。
另外，台面上还有5只测试转换开关，用它来控制测试左面的还右面的或者测二簇。
三、操作方法：1.将仪器电源插头插入充电220V插座内2.打开电源开关（此开关兼带在辉度旋钮上，拉出为开），予热2分钟3.调节聚集与辉度，使光标便于观察，调节x轴或y轴区的移动旋钮，将光标移至左下角零点处4.根据不同的测试对象，设置好各种参数下面就本公司目前需测试的器件，列设置参数如下表：5.将被测器件插入测试台插，要注管脚的A、B、C及与插座标志一致6.依顺时针方向旋转峰值电压百分比旋钮，使曲线在x轴方向到达最右边（测稳压香，只要达到稳压值，就可停止旋钮转动）7.差别器件好坏对三极管，看两点：一是最上面一根曲线应到达第八格以上，达不到说明峰值不够，二是曲线形态应为图1，图2一般为不良管曲线；对稳压二极管，看两点：一是稳压值是否与管子标峰值相同，允许5%，二是曲线形态为图10为正确，图11~图15为不良管曲线。
半导体器件--用晶体管特性图示仪测量晶体管的特性参数
用晶体管特性图示仪测量晶体管的特性参数一、 引言晶体管在半导体器件中占有重要的地位，也是组成集成电路的基本元件。
晶体管的各种特性参数可以通过专用仪器--晶体管特性图示仪进行直接测量。
了解和测量实际的晶体管的各种性能参数不仅有助于掌握晶体管的工作机理，而且还可以分析造成各种器件失败的原因，晶体管特性图示仪是半导体工艺生产线上最常用的一种工艺质量检测工具。
本实验的目的是：了解晶体管特性图示仪的工作原理；学会正确使用晶体管特性图示仪；测量共发射极晶体管的输入特性、输出特性、反向击穿特性和饱和压降等直流特性。
二、晶体管特性图示仪的工作原理和基本结构晶体管的输出特性曲线如图1所示，这是一组曲线族，对于其中任一条曲线，相当于I b =常数（即基极电流I b 不变）。
曲线显示出集电极与发射极之间的电压V cc 增加时，集电极电流I c 的变化。
因此，为了显示一条特性曲线，可以采用如图2所示的方法，既固定基极电流I b 为：b be b bE V I R -= （1）图1共射晶体管输出特性曲线 图2共射晶体管接法在集电极到发射极的回路中，接入一个锯齿波电压发生器E c 和一个小的电阻R c ，晶体管发射极接地。
由于电阻R 很小，锯齿波电压实际上可以看成是加在晶体管的集电极和发射极之间。
晶体管的集电极电流从电阻R c上流过，电阻R c上的电压降就正比于I c。
如果把晶体管的c、e两点接到示波管的x偏转板上，把电阻R c两端接到示波管的y偏转板上，示波器便显示出晶体管的I c随V cc变化的曲线。
（为了保证测量的准确性，电阻R c应该很小）。
用这种方法只能显示出一条特性曲线，因为此时晶体管的基极电流I b是固定不变的。
如果要测量整个特性曲线族，则要求基极电流I b改变。
基极电流I b的改变采用阶梯变化，每一个阶梯维持的时间正好等于作用在集电极的锯齿波电压的周期，如图3所示。
阶梯电压每跳一级，电流I b便增加一级。
（每一级阶梯的增幅可根据不同的晶体管的做相应的调整）。
晶体管特性图示仪教程详解
检查放大器增益 检查阶梯信号
阶梯信号
9.3.4 测试特性前各开关、旋钮 位置选取
由管型确定的旋钮位置 1 集电极扫描信号。“极性”开关：用来改变
扫描电源对地的极性。 2 基极阶梯信号。“极性”开关：根据被测 管的
不同类型，可以改变阶梯信号的正负极性。
与管型无关的扳键、旋钮 阶梯作用，置于重复位置；级/秒为200级/s；级/族 为
测试台 将测试选择位于中间位置，接地开关置于需要的位
9.3.5 测试前注意事项
要对被测管的主要直流参数有一个大概的了解 和估计，特别要了解被测管的集电极最大允许 耗散功率PCM、最大允许电流ICM和击穿电压 BUCEO、BUCBO、ＢUEBO。 选择好扫描和阶梯信号的极性，以适应不同管 型和测试项目的需要。 根据所测参数或被测管允许的集电极电压，选 择合适的扫描电压范围。 对被测管进行必要的估算。 在进行ICM的测试时，一般采用单簇为宜，以 免损坏被测管。
置“簇”时，通过电子开关自动地交替显示左右二簇特性曲线。 使
用时“级∕簇”应置于适当位置，以利于观察。二簇特性曲线比 较
时，请勿误用单簇按键。 零电压、零电流。被测管未测之前，应先调整阶梯信号
的起始级在零电平的位置。
按下“零电流”键时，被测半导体管的基极处于开路状态， 就能 测量ICEO特性。
(2)左右测试插座插孔：插上专用插座，可测试F1、F2型管座 的功率晶体管。
(2) Y轴增益。校正Y轴增益用。
(3)Y轴选择（电流∕度）开关。具有22挡四种 偏转作用的开关。可以进行集电极电流、基 极电压、基极电流和外接的不同转换。
(4)电流∕度×0.1倍率指示灯。灯亮仪器表示进 入电流∕度×0.1倍工作状态。
X轴部分
晶体管特性图示仪操作规程
二、二极管特性测试
1、通过二极管测试盒与仪器二极管测试孔相连， 在特殊情况下也可用合适的耐高压线与 此插孔相连，被测管按面板所示的二极管性与测试孔相连。 2、将集电极输出电压琴键按至 3000V 档级，此时并将峰值电压逆时针方向旋转到零。 3、将 Y 电流/度置于 ID 范围内的适合档级，并将 X 电压/度置于 UD 范围内的合适档级。 4、按“测试”按钮，并徐徐缓缓升高峰值电压直至所要求值（或二极管击穿电流超过规 定值电压）时止。 5、由于高压测试插孔中具有高压，因此在按“测试”按钮时，切勿接触测试插孔的任一 端。
操
编号：
作
规 程
制订日期：2
版次：A/000

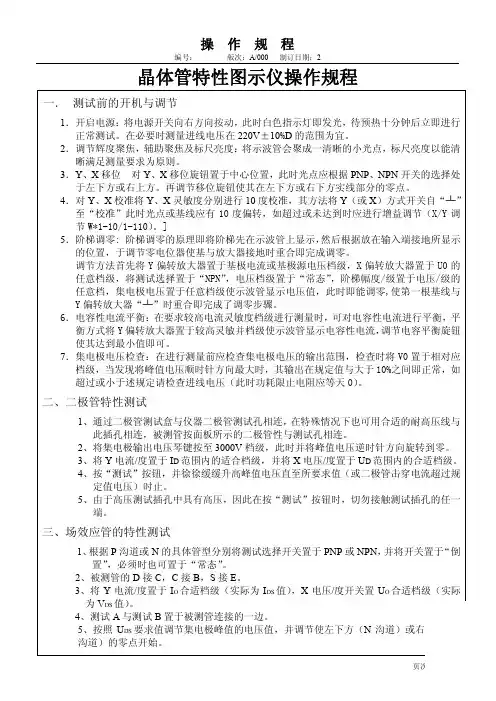

晶体管特性图示仪操作规程
一． 测试前的开机与调节
1．开启电源：将电源开关向右方向按动，此时白色指示灯即发光，待预热十分钟后立即进行 正常测试。在必要时测量进线电压在 220V±10%D 的范围为宜。 2．调节辉度聚焦，辅助聚焦及标尺亮度：将示波管会聚成一清晰的小光点，标尺亮度以能清 晰满足测量要求为原则。 3．Y、X 移位 对 Y、X 移位旋钮置于中心位置，此时光点应根据 PNP、NPN 开关的选择处 于左下方或右上方。再调节移位旋钮使其在左下方或右下方实线部分的零点。 4．对 Y、X 校准将 Y、X 灵敏度分别进行 10 度校准，其方法将 Y（或 X）方式开关自“┴” 至“校准”此时光点或基线应有 10 度偏转，如超过或未达到时应进行增益调节（X/Y 调 节 W*1-10/1-110） 。] 5．阶梯调零: 阶梯调零的原理即将阶梯先在示波管上显示， 然后根据放在输入端接地所显示 的位置，于调节零电位器使基与放大器接地时重合即完成调零。 调节方法首先将 Y 偏转放大器置于基极电流或基极源电压档级，X 偏转放大器置于 U0 的 任意档级，将测试选择置于“NPN” ，电压档级置于“常态” ，阶梯幅度/级置于电压/级的 任意档，集电极电压置于任意档级使示波管显示电压值，此时即能调零,使第一根基线与 Y 偏转放大器“┴”时重合即完成了调零步骤。 6．电容性电流平衡：在要求较高电流灵敏度档级进行测量时，可对电容性电流进行平衡，平 衡方式将 Y 偏转放大器置于较高灵敏并档级使示波管显示电容性电流， 调节电容平衡旋钮 使其达到最小值即可。 7．集电极电压检查：在进行测量前应检查集电极电压的输出范围，检查时将 V0 置于相对应 档级，当发现将峰值电压顺时针方向最大时，其输出在规定值与大于 10%之间即正常，如 超过或小于述规定请检查进线电压（此时功耗限止电阻应等天 0） 。
晶体管特性图示仪操作规范
德信诚培训网XJ4810型晶体管特性图示仪操作规范
一、目的：
通过该图示仪的测试，确保来料三极管的放大倍数能满足我司要求。
二、适用范围：
适用于常有晶体三极管的放大倍数之测量。
三、操作步骤：（参照图示仪参数表）
1.接好电源线，打开电源开关，预热15分钟。
2.调节辉度、聚焦及辅助聚焦，使光点清晰。
3.依参数表，将峰值电压按钮置于合适位置；将峰值电压旋钮调零；集电极电源极性按钮、阶梯极性按钮、“转换”按钮均置于“”位置。
4.校准、调零：
4.1通过上下、左右移位，使光点置于左下角坐标零点。
按下“校准”键，
亮点应对准最右上端点。
校准后弹出此键。
4.2调节“级/簇”旋钮为10级，调节“电流/度”旋钮至阶梯档位，缓慢增
大峰值电压，使亮线右端与Y轴10度线重合，调节“调零”旋钮，使线簇达到11条，且线簇底线应与X轴零度线重合，即完成调零。
5.依被测三极管规格及参数表，将“电流/度”旋钮、“电压/度”旋钮、“电压
-电流/级”旋钮、功耗限制电阻旋钮置于合适位置；将阶梯信号键置于“重复”
位置。
更多免费资料下载请进：好好学习社区。
用晶体管特性图示仪测试晶体管主要参数

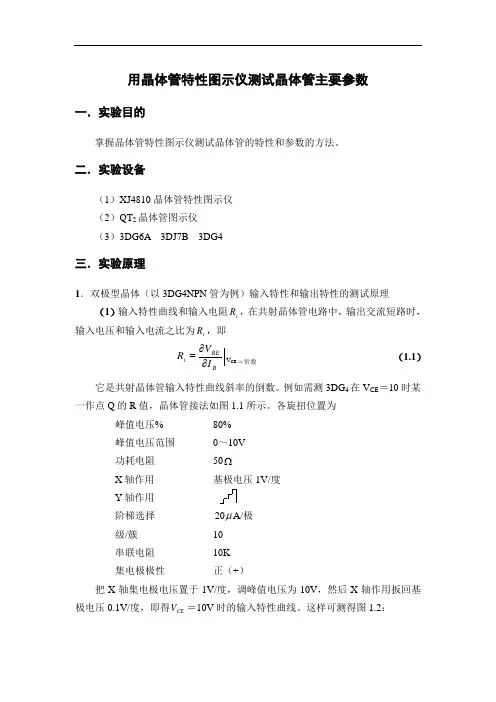

用晶体管特性图示仪测试晶体管主要参数一．实验目的掌握晶体管特性图示仪测试晶体管的特性和参数的方法。
二．实验设备（1）XJ4810晶体管特性图示仪（2）QT 2晶体管图示仪（3）3DG6A 3DJ7B 3DG4三．实验原理1．双极型晶体（以3DG4NPN 管为例）输入特性和输出特性的测试原理（1）输入特性曲线和输入电阻i R ，在共射晶体管电路中，输出交流短路时，输入电压和输入电流之比为i R ，即＝常数CE V B BEi I V R ∂∂= （1.1）它是共射晶体管输入特性曲线斜率的倒数。
例如需测3DG 4在V CE ＝10时某一作点Q 的R 值，晶体管接法如图1.1所示。
各旋扭位置为峰值电压%80% 峰值电压范围0～10V 功耗电阻50Ω X 轴作用基极电压1V/度 Y 轴作用 阶梯选择μ20A/极 级/簇10 串联电阻10K 集电极极性 正（+）把X 轴集电极电压置于1V/度，调峰值电压为10V ，然后X 轴作用扳回基极电压0.1V/度，即得CE V ＝10V 时的输入特性曲线。
这样可测得图1.2：V CE V B BEi I V R 10=∆∆= （1.2）根据测得的值计算出i R 的值图1.1晶体管接法 图1.2输入特性曲线 （2）输出特性曲线、转移特性曲线和β、FE h在共射电路中，输出交流短路时，输出电流和输入电流增量之比为共射晶体管交流电流放大系数β。
在共射电路中，输出端短路时，输出电流和输入电流之比为共射晶体管直流电流放大系数FE h 。
晶体管接法如图1.1所示。
旋扭位置如下：峰值电压范围10V 峰值电压%80% 功耗电阻250Ω X 轴集电极电压1V/度 Y 轴集电极电流2mA/度 阶梯选择μ20A/度 集电极极性 正（+）得到图1.3所示共射晶体管输出特性曲线，由输出特性曲线上读出V V CE 5=时第2、4、6三根曲线对应的C I ，B I 计算出交流放大系数BC I I ∆∆=β （1.3） FE h >β主要是因为基区表面复合等原因导致小电流β较小造成的，β、FE h 也可用共射晶体管的转移特性（图1.4）进行测量只要将上述的X 轴作用开关拨到“基极电流或基极源电压”即得到共射晶体管的转移特性。
半导体管特性图示仪的使用)
半导体管特性图示仪的使用和晶体管参数测量作者：本站来源： 发布时间：2009-3-9 9:12:09 [收藏] [评论]半导体管特性图示仪的使用和晶体管参数测量一、实验目的1、了解半导体特性图示仪的基本原理2、学习使用半导体特性图示仪测量晶体管的特性曲线和参数。
二、预习要求1、阅读本实验的实验原理，了解半导体图示仪的工作原理以及XJ4810 型半导体管图示仪的各旋钮作用。
2、复习晶体二极管、三极管主要参数的定义。
三、实验原理（一）半导体特性图示仪的基本工作原理任何一个半导体器件，使用前均应了解其性能，对于晶体三极管，只要知道其输入、输出特性曲线，就不难由曲线求出它的一系列参数，如输入、输出电阻、电流放大倍、漏电流、饱和电压、反向击穿电压等。
但如何得到这两组曲线呢？最早是利用图4-1 的伏安法对晶体管进行逐点测试，而后描出曲线，逐点测试法不仅既费时又费力，而而且所得数据不能全面反映被测管的特性，在实际中，广泛采用半导体特性图示仪测量的晶体管输入、输出特性曲线。
图4-1 逐点法测试共射特性曲线的原理线路用半导体特性图示仪测量晶体管的特性曲线和各种直流参量的基本原理是用图4-2（a）中幅度随时间周期性连续变化的扫描电压UCS代替逐点法中的可调电压EC，用图4-2（b）所示的和扫描电压UCS的周期想对应的阶梯电流iB来代替逐点法中可以逐点改变基极电流的可变电压EB，将晶体管的特性曲线直接显示在示波管的荧光屏上，这样一来，荧光屏上光点位置的坐标便代替了逐点法中电压表和电流表的读数。
1、共射输出特性曲线的显示原理当显示如图4-3 所示的NPN 型晶体管共发射极输出特性曲线时，图示仪内部和被测晶体管之间的连接方式如图4-4 所示. T是被测晶体管,基极接的是阶梯波信号源,由它产生基极阶梯电流ib 集电极扫描电压UCS直接加到示波器(图示仪中相当于示波器的部分,以下同)的X轴输入端,,经X轴放大器放大到示波管水平偏转板上集电极电流ic经取样电阻R得到与ic成正比的电压,UR=ic,R加到示波器的Y轴输入端,经Y轴放大器放大加到垂直偏转板上.子束的偏转角与偏转板上所加电压的大小成正比,所以荧光屏光点水平方向移动距离代表ic的大小,也就是说,荧光屏平面被模拟成了uce-ic 平面.图4-4 输出特性曲线显示电路输出特性曲线的显示过程如图4-5 所示当t=0 时, iB =0 ic=0 UCE =0 两对偏转板上的电压均为零,设此时荧光屏上光点的位置为坐标原点。
9.2.2 XJ4810型晶体管特性图示仪的使用_零起步轻松学电子测量仪器（第2版）_[共7页]
![9.2.2 XJ4810型晶体管特性图示仪的使用_零起步轻松学电子测量仪器（第2版）_[共7页]](https://img.taocdn.com/s3/m/e4383fe0ee06eff9aff807d0.png)
第9章 Q 表与晶体管特性图示仪173 零起步轻松学系列丛书电压送到示波管X 轴偏转板，当U ce 电压上升到一定值时，VT 有I c 电流通过，其途径是U 2上→R c →VT 的c 、e 极→R s →U 2下，I c 电流在流经R s 时，R s 两端产生电压，I c 电流越大，R s 两端的电压越高，该电压反映I c 电流大小，它加到示波管的Y 轴偏转板，在X 、Y 轴偏转板电压作用下，电子束在示波管显示屏上扫出I b = I b1时的三极管U ce −I c 曲线。
当U 2上升到最高时，电子束扫到显示屏最右端，然后U 2开始下降，U ce 也下降，电子束回扫，回扫途径与正扫相同，U 2下降到0时，电子束又回到原点。
接着U 1第二梯级电压送到VT 的基极，VT 有I b2电流流过，U 2又提供先上升后下降的电压，结果在示波管显示屏上又扫出I b = I b2时的三极管U ce −I c 曲线。
以后工作与上述相同，这里不再叙述，三极管VT 完整的输出特性曲线如图9-8（a ）示波管显示屏所示。
图9-8 三极管输出特性的动态测试原理 9.2.2 XJ4810型晶体管特性图示仪的使用晶体管特性图示仪种类很多，这里以广泛使用的XJ4810型晶体管特性图示仪为例来进行说明。
1．面板介绍XJ4810型晶体管特性图示仪的实物外形如图9-9所示。
面板各部分说明如下。
① 电源开关及辉度调节旋钮。
电源开关及辉度调节旋钮用来接通切断电源并调节显示屏光迹的亮度，如图9-10所示。
开关拉出接通仪器电源，旋转可以改变示波管光迹亮度。
② 电源指示灯。
电源指示灯用来指示仪器通电情况。
③ 聚焦旋钮。
调节该旋钮可使光迹最清晰。
④ 辅助聚焦旋钮。
辅助聚焦旋钮功能与聚焦旋钮相同，两旋钮配合使用。
⑤ 显示屏。
显示屏用来显示被测元件的特性曲线，显示屏上有10×10个小格，正中央有“十”字状的坐标刻度。
零起步轻松学电子测量仪器（第2版）174电子技术系列图9-9 XJ4810型晶体管特性图示仪的实物外形图9-10 面板局部图一⑥ 集电极电源极性按钮。
晶体管图示仪YB4810说明书
半导体器件物理实验指导书一、实验设备介绍1、概述YB4810型晶体管特性图示仪是一种用阴极射线示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器，尤其能在不损坏器件的情况下，测量其极限参数，如击穿电压、饱和压降等。
2、主要技术指标2.1 Y轴偏转系数集电极电流范围为10μA/div~0.5A/div，分15档，误差不超过±5%；二极管反向漏电流0.2μA/div~5μA/div，分5档，2μA/div、5μA/div误差不超过±5%，1μA/div误差不超过±7%，0.5μA/div误差不超过±10%，0.2μA/div误差不超过±20%；外接输入为0.1V/div误差不超过±5%。
2.2 X轴偏转系数集电极电压范围为0.1V/div~50V/div，分9档，误差不超过±5%；基极电压范围为0.1V/div~5V/div，分6档，误差不超过±5%；外接输入为0.05V/div误差不超过±7%。
2.3 阶梯信号阶梯电流范围为0.1μA/级~50mA/级，分18档；1μA/级~50mA/级，误差不超过±5%，0.1μA/级误差不超过±7%；阶梯电压范围为0.05V/级~1V/级，分5档，误差不超过±5%；串联电阻10Ω、10KΩ、0.1MΩ，分3档，误差不超过±10%；每簇级数4~10级连续可调。
2.4 集电极扫描电源、高压二极管测试电源功耗限制电阻0.5MΩ，分11档，误差不超过±10%。
2.5 其它校正信号为0.5Vp-p误差不超过±2%（频率为市电频率），1Vp-p误差不超过±2%（频率为市电频率）；示波管15SJ110Y14内（UK=1.5Kv，UA4=+1.5kV）；电源电压为（220±10%）V；电源频率为（50±5%）Hz；视在功率在非测试状态约50W；满功率测试状态约80W。
晶体管特性图示仪的使用
实验8 晶体管特性图示仪的使用8．1实验目的1）熟悉XJ4810/NW4822型图示仪的面板装置；2）熟悉XJ4810/NW4822型图示仪的面板装置的操作方法；3）掌握在正式测试前对仪器的检查、校验。
4）会使用XJ4810/NW4822测试二极管的正、反向特性，包括稳压二极管的稳压特性；5）会使用XJ4810/NW4822测试三极管的输入特性、输出特性及主要参数（不包括频率参数）；6）学会使用XJ4810/NW4822测试场效应晶体管、双基极二极管的特性曲线及主要参数。
8．2实验设备1）XJ4810/NW4822型图示仪一台。
2）2AP9、2CP10、2CW、3DG6、3AK20、3DD15、3DJ6、BT33各一只；晶体管亦可用新型号1N4001、9013、9012等。
3）稳压电源一台，测试BT33用。
8．3实验步骤实验前预习XJ4810/NW4822型图示仪的面板装置图（见附图10.1、附图10.2及附图11）及各控制装置的作用介绍（见附录10-1、附录10-2及附录11）；熟悉XJ4810/NW4822型面板装置及操作方法。
8.3.1 使用前的检查接通电源，预热5-10分钟后，进行下列调整：（1）调节“辉度”旋钮使亮度适中；（2）调节“峰值电压%”旋钮，逆时针旋到底，使集电极扫描电压为零伏，此时可揿下“峰值电压范围”的10V键。
调节“聚焦”和“辅助聚焦”，使光点清晰。
（3）放大器增益检查XJ4810型将光点聚焦好后，调节两个“移位”旋钮，将光点移至屏幕的左下方（即标尺刻度的左下角），按下“校准”旋钮，光点应在屏幕有（实线）刻度的范围内从左下角跳向右上角。
否则应用小螺丝马调整X或Y的增益微调。
NW4822型将光点聚焦好后，调节两个“移位”旋钮，将光点移至屏幕的左上方（即标尺刻度的左上角），按下“校准”旋钮，光点应在屏幕有（实线）刻度的范围内从左上角跳向右下角。
此时Y轴部分的“电流/度”及X轴部分的“电压/度”两个开关位置可置于任何位置。
XJ4810图示仪使用说明
3.7 XJ4810 半导体管特性图示仪概述：XJ4810 型半导体管特性图示仪，是一种用示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器。
本仪器主要由下列几个部分组成：Y 轴放大器及X 轴放大器；阶梯信号发生器；集电极扫描发生器；主电源及高压电源部分。
本仪器是继JT－l 型晶体管特性图示仪后的开发产品。
它继承JT－l 的优点，并有了较大的改进与提高，与其它半导体管特性图示仪相比，具有以下特点：1．本仪器采用全晶体管化电路、体积小、重量轻、携带方便。
2．增设集电极双向扫描电路及装置，能同时观察二级管的正反向输出特性曲线、简化测试手续。
3．配有双簇曲线显示电路，对于中小功率晶体管各种参数的配对，尤为方便。
4．本仪器专为工作于小电流超β 晶体管测试提供测试条件，最小阶梯电流可达0.2μA／级。
5．本仪器还专为测试二级管的反向漏电流采取了适当的措施，使测试的反向电流I R 达20nA／div 。
6．本仪器配上扩展装置—XJ27100“场效应管配对测试台”可对国内外各种场效应对管和单管进行比较测试。
7．本仪器配上扩展装置—XJ27101“数字集成电路电压传输特性测试台”，可测试COMS，TTL 数字集成电路的电压传输特性。
XJ4810 型半导体管特性图示仪，功能操作方便，它对于从事半导体管机理的研究及半导体在无线电领域的应用，是一个必不可少的测试工具。
一、主要技术指标（l）Y 轴编转因数：集电极电流范围：10μA∕div～500 毫安／div，分15 档，误差≤±3％；二极管反向漏电流：0.2μA∕div～5μA∕div 分 5 档2μA∕div～5μA∕div 误差不超过±3%基极电流或基极源电压：0.05V／div，误差≤±3％；外接输入：0.1V／div，误差≤±3％；偏转倍率：×0.1 误差不超过±（10%±10nA）（2）X 轴偏转因数：集电极电压范围：0.05～50V∕div，分10 档，误差≤±3％；基极电压范围：0.05～1V∕div，分 5 档，误差≤±3％；基极电流或基极源电压：0.05V∕div，误差≤±3％；外接输入：0.05V∕div，误差≤±3％。
实验一、双极型晶体管(BJT)特性参数测量
实验一、双极型晶体管（BJT）特性参数测量一、实验设备（1）半导体管特性图示仪(XJ4810A 型)，（2）BJT 晶体管（S9014、S8050、S8550），（3）二极管（1N4001）二、实验目的1、熟悉 BJT 晶体管特性参数测试原理；2、掌握使用半导体管特性图示仪测量 BJT 晶体管特性参数的方法；3、学会利用手册的特性参数计算 BJT 晶体管的混合π型EM1 模型参数的方法。
三、实验仪器介绍：XJ4810型/XJ4810A型半导体管特性图示仪采用示波管显示半导体器件的各种特性曲线，并测量其静态参数。
本仪器具有二簇曲线显示，双向集电极扫描电路，可以对被测半导体器件的特司长进行对比分析，便于对管或配件配对。
本仪器IR测量达200nA/div，配备扩展装置后，VC可达3KV；可测试CMOS及TTL 门电路传输特性；可对场效应管进行配对或对管测试；可测试三端稳压管特性。
图1为XJ4810A型晶体管测试仪图片四、BJT 晶体管特性参数测试原理晶体管的输出特性曲线如图1所示，这是一组曲线族，对于其中任一条曲线，相当于Ib =常数（即基极电流Ib不变）。
曲线显示出集电极与发射极之间的电压Vcc增加时，集电极电流Ic的变化。
因此，为了显示一条特性曲线，可以采用如图2所示的方法，既固定基极电流Ib为：Ib=（Eb-Vbe）/Rb在集电极到发射极的回路中，接入一个锯齿波电压发生器Ec和一个小的电阻Rc，晶体管发射极接地。
由于电阻R很小，锯齿波电压实际上可以看成是加在晶体管的集电极和发射极之间。
晶体管的集电极电流从电阻Rc上流过，电阻Rc上的电压降就正比于Ic。
如果把晶体管的c、e两点接到示波管的x偏转板上，把电阻Rc两端接到示波管的y偏转板上，示波器便显示出晶体管的Ic随Vcc变化的曲线。
（为了保证测量的准确性，电阻Rc应该很小）。
用这种方法只能显示出一条特性曲线，因为此时晶体管的基极电流Ib 是固定不变的。
晶体管特性图示仪使用详解
② “峰值电压 %”调节旋钮。 作用：使集电极电源在确定的峰值电压范围内连续变 化。 ③ “+、-”极性按键开关。 作用：按下时集电极电源极性为负，弹出时为正。
36
• ④ “电容平衡”与“辅助电容平衡”旋钮。 • 作用：使在高电流灵敏度测量时容性电流最小，
减小测量误差 • ⑤ “功耗限制电阻 ”选择开关。 • 作用：改变串联在被测管集电极回路中的电阻以
50
5．使用注意事项 （1）测试前应预设一些关键开关和旋钮的位置。 （2）“峰值电压范围”、“峰值电压%”、阶梯信号 “电压电流/级”及“功耗限制电阻”这几个开关甚 用。 （3）测试大功率器件（因通常测试时不能满足其散 热条件）及测试器件极限参数时，多采用“单簇”阶 梯。
51
6．XJ 4810 型半导体管特性图示仪的应用 （1）同时显示二极管的正反向特性曲线 由于其集电 极扫描电压有双向扫描功能，可使二极管的正反向特 性曲线同时显示在荧光屏上。
• ⑤ “极性”开关 选择阶梯信号的极性。
43
⑥ “重复-关”开关 开关弹出时，阶梯信号重复出 现，正常测试时多置于该位置；开关按下时，阶梯信 号处于待触发状态。 ⑦ “单簇”按钮 与“重复-关”开关配合使用。当 阶梯信号处于待散发状态时，按下该钮，对应指示灯 亮，阶梯信号出现一次，然后又回到待触发状态。多 用于观察被测管的极限特性，可防止被测管受损。
注意：此时 IB 和 UBE 均为阶梯波，但 IB 每级高度基本相同，而 UBE
由于输入特性的非线性而每级高度不同。集电极扫描电压的变化反映在荧 光屏上为亮点在各级水平方向的往返移动。
28
（4）场效晶体管漏极特性曲线 ID = f（UDS）及 测
试原理框图如图所示。
半导体管特性图示仪的使用)
半导体管特性图示仪的使用和晶体管参数测量作者：本站来源： 发布时间：2009-3-9 9:12:09 [收藏] [评论]半导体管特性图示仪的使用和晶体管参数测量一、实验目的1、了解半导体特性图示仪的基本原理2、学习使用半导体特性图示仪测量晶体管的特性曲线和参数。
二、预习要求1、阅读本实验的实验原理，了解半导体图示仪的工作原理以及XJ4810 型半导体管图示仪的各旋钮作用。
2、复习晶体二极管、三极管主要参数的定义。
三、实验原理（一）半导体特性图示仪的基本工作原理任何一个半导体器件，使用前均应了解其性能，对于晶体三极管，只要知道其输入、输出特性曲线，就不难由曲线求出它的一系列参数，如输入、输出电阻、电流放大倍、漏电流、饱和电压、反向击穿电压等。
但如何得到这两组曲线呢？最早是利用图4-1 的伏安法对晶体管进行逐点测试，而后描出曲线，逐点测试法不仅既费时又费力，而而且所得数据不能全面反映被测管的特性，在实际中，广泛采用半导体特性图示仪测量的晶体管输入、输出特性曲线。
图4-1 逐点法测试共射特性曲线的原理线路用半导体特性图示仪测量晶体管的特性曲线和各种直流参量的基本原理是用图4-2（a）中幅度随时间周期性连续变化的扫描电压UCS代替逐点法中的可调电压EC，用图4-2（b）所示的和扫描电压UCS的周期想对应的阶梯电流iB来代替逐点法中可以逐点改变基极电流的可变电压EB，将晶体管的特性曲线直接显示在示波管的荧光屏上，这样一来，荧光屏上光点位置的坐标便代替了逐点法中电压表和电流表的读数。
1、共射输出特性曲线的显示原理当显示如图4-3 所示的NPN 型晶体管共发射极输出特性曲线时，图示仪内部和被测晶体管之间的连接方式如图4-4 所示. T是被测晶体管,基极接的是阶梯波信号源,由它产生基极阶梯电流ib 集电极扫描电压UCS直接加到示波器(图示仪中相当于示波器的部分,以下同)的X轴输入端,,经X轴放大器放大到示波管水平偏转板上集电极电流ic经取样电阻R得到与ic成正比的电压,UR=ic,R加到示波器的Y轴输入端,经Y轴放大器放大加到垂直偏转板上.子束的偏转角与偏转板上所加电压的大小成正比,所以荧光屏光点水平方向移动距离代表ic的大小,也就是说,荧光屏平面被模拟成了uce-ic 平面.图4-4 输出特性曲线显示电路输出特性曲线的显示过程如图4-5 所示当t=0 时, iB =0 ic=0 UCE =0 两对偏转板上的电压均为零,设此时荧光屏上光点的位置为坐标原点。
8-4晶体管特性图示仪的认知与使用
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization
• 峰值电压范围 是一个4挡开关，共分为0～10V、0～50V、0～ 100V和0～500V4挡，用于选择测试所需的集电极最高电压值 。 • 电压极性 用于改变集电极扫描电压的极性，极性的选择取决 于被测器件。当测量共发射极特性曲线时，NPN型用“＋”极 性，PNP型用“－”极性。
项目八
常用电子仪器
• 实际使用时，根据需要显示的特性曲线，将集电极扫描电压 和阶梯信号电压分别加在示波器的X偏转板和Y偏转板上，就 能显示所需要的特性曲线。
晶体三极管输出特 性曲线
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
项目八
常用电子仪器
X轴作用
• X轴选择开关 包括： ①集电极电压 从0.05V／Div～50 V／Div分为10挡. ②基极电压 从0.05V／Div～1 V／Div分为5挡.
③基极电流或基极源电压 只有1挡。
④外接 是为了扩展测试范围而设置的，只有1挡。
• Y轴增益 用于连续调节垂直幅度。
• Y轴位移 用于图形垂直方向移动。
电工仪表多媒体课件
机电工程系
山东德州汽车摩托车专修学院
ShanDong Dezhou Automobice And Motorcycle Profession Specialization College
XJ4810晶体管特性图示仪说明书
XJ4810晶体管特性图示仪说明书晶体管测量仪器是以通用电子测量仪器为技术基础，以半导体器件为测量对象的电子仪器。
用它可以测试晶体三极管（NPN型和PNP型）的共发射极、共基极电路的输入特性、输出特性；测试各种反向饱和电流和击穿电压，还可以测量场效管、稳压管、二极管、单结晶体管、可控硅等器件的各种参数。
下面以XJ4810型晶体特性图示仪为例介绍晶体管图示仪的使用方法。
图A-23 XJ4810型半导体管特性图示仪7.1 XJ4810型晶体管特性图示仪面板功能介绍XJ4810型晶体管特性图示仪面板如图A-23所示：1. 集电极电源极性按钮，极性可按面板指示选择。
2. 集电极峰值电压保险丝：1.5A。
3. 峰值电压%：峰值电压可在0～10V、0～50V、0～100V、0～500V之连续可调，面板上的标称值是近似值，参考用。
4. 功耗限制电阻：它是串联在被测管的集电极电路中，限制超过功耗，亦可作为被测半导体管集电极的负载电阻。
5. 峰值电压范围：分0～10V/5A、0～50V/1A、0～100V/0.5A、0～500V/0.1A四挡。
当由低挡改换高挡观察半导体管的特性时，须先将峰值电压调到零值，换挡后再按需要的电压逐渐增加，否则容易击穿被测晶体管。
AC挡的设置专为二极管或其他元件的测试提供双向扫描，以便能同时显示器件正反向的特性曲线。
6. 电容平衡：由于集电极电流输出端对地存在各种杂散电容，都将形成电容性电流，因而在电流取样电阻上产生电压降，造成测量误差。
为了尽量减小电容性电流，测试前应调节电容平衡，使容性电流减至最小。
7. 辅助电容平衡：是针对集电极变压器次级绕组对地电容的不对称，而再次进行电容平衡调节。
8. 电源开关及辉度调节：旋钮拉出，接通仪器电源，旋转旋钮可以改变示波管光点亮度。
9. 电源指示：接通电源时灯亮。
10. 聚焦旋钮：调节旋钮可使光迹最清晰。
11. 荧光屏幕：示波管屏幕，外有座标刻度片。
实验XJ4810晶体管特性图示仪的使用
实验晶体管特性图示仪的使用一、实验目的：熟悉XJ4810型图示仪的面板装置及其操作方法；会测量二极管的正、反向特性，三极管的输入特性、输出特性及主要参数（不包括频率参数），场效应管的特性及其主要参数。
二、实验原理：晶体管特性图示仪主要由阶梯波信号源、集电极扫描电压发生器、工作于X-Y方式的示波器、测试转换开关及一些附属电路组成。
晶体管特性图示仪根据器件特性测量的工作原理，将上述单元组合，实现各种测试电路。
阶梯波信号源产生阶梯电压或阶梯电流，为被测晶体管提供偏置；集电极扫描电压发生器用以供给所需的集电极扫描电压，可根据不同的测试要求，改变扫描电压的极性和大小；示波器工作在X-Y状态，用于显示晶体管特性曲线；测试开关可根据不同晶体管不同特性曲线的测试要求改变测试电路。
三、实验设备：1.1、 XJ4810型图示仪；数量：1台；2.2、 9013型NPN、9012型PNP型三极管，二极管，稳压二极管，3DJ6G型N沟道结型场效应管；数量：各一只。
四、实验预习要求：1、复习好《电子测量》中晶体管测量的有关章节。
2、参照仪器使用说明书，掌握XJ4810型图示仪的使用方法。
3、详细阅读实验指导书，作好绘制波形和测试记录的准备。
五、实验步骤：1.1、测试小功率整流二极管IN4001，做以下旋钮设置：“峰值电压范围”：0～10V（正向特性测量）；0～200V（反向特性测量）“集电极电流极性”：+（正向特性测量）；－（反向特性测量）Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：关1.2、稳压二极管的测量，做以下旋钮设置：“峰值电压范围”：AC?? 0～10V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：关动态电阻RZ=△VZ/△IZ1.3、 NPN型管的测量1）输出特性曲线的测试“峰值电压范围”： 0～10V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：重复；“极性”：+“电压—电流/级”：20μA/度直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）交流电流放大系数β=△IC/△IB （VCE=常数）2）输入特性曲线的测试“峰值电压范围”： 0～10V“集电极电流极性”：+Y—“电流/度”：阶梯信号X—“电压/度”：VBE阶梯“重复—关”：重复；“极性”：+“电压—电流/级”：适当档级3）IC—IB关系曲线的测量“峰值电压范围”： 0～10V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：阶梯信号阶梯“重复—关”：重复；“极性”：+“电压—电流/级”：适当档级直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）1.4、 PNP型管的测量（方法与NPN型管的测量类似）1）输出特性曲线的测试“峰值电压范围”： 0～10V“集电极电流极性”：－Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：20μA/度直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）交流电流放大系数β=△IC/△IB （VCE=常数）2）输入特性曲线的测试“峰值电压范围”： 0～10V“集电极电流极性”：－Y—“电流/度”：阶梯信号X—“电压/度”：VBE阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：适当档级3）IC—IB关系曲线的测量“峰值电压范围”： 0～10V“集电极电流极性”：－Y—“电流/度”：ICX—“电压/度”：阶梯信号阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：适当档级直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）1.5、场效应管的测量1）输出特性（漏极特性）的测量“峰值电压范围”： 0～50V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：1V/级饱和漏电流IDSS：在VGS=0V的那条曲线上，读测出UDS=10V所对应的Y轴电流；跨导gm=△IDS/△VGS（IDS=常数，VGS=常数）六、思考题：1.1、 NPN型与PNP型三极管特性的测量有何不同？2.2、三极管与场效应管特性测量时，阶梯信号的设置有何不同？。
XJ4810 型半导体管特性图示仪 说明书
XJ4810型半导体管特性图示仪概述XJ4810型半导体管特性图示仪是一种用示波管显示半导体器件的各种特性曲线，并可测定其静态参数的测试仪器。
可以测试的器件有：晶体二极管、稳压管、晶体三极管和场效应管的静态特性和反向击穿特性。
可以测试的参数有h fe,g m，Iceo等。
前面板单元划分参见图2.5.1。
图2.5.1 图示仪前面板前面板的主要分区为：示波管控制区、偏转放大区、集电极电源、阶梯信号、测试台。
两簇测试的时候，侧面的二簇移位旋钮可以水平移动第二簇的位置。
1. 阶梯信号区42AJ18极性选用：决定于被测半导体的需要，比如采用基极电流信号的时候，NPN为正，PNP为负。
40W2级/簇：用来调节阶梯信号的级数在0到10的范围，连续可调整。
比如一簇三极管输出特性曲线的分杈数。
40W1调零：将阶梯信号调整到和面板“零电压”键一样的调整电位器。
40K1阶梯信号选择开关：22档，二作用开关。
基极电流0.2uA/级～50mA/级共17档。
基极源电压0.05V/级～1V/级。
42AJ1A开关：重复、关。
重复使阶梯信号重复出现，做正常的测试。
关使阶梯信号处于待触发状态。
40K3单簇按开关：单簇的按动，其作用是出现触发一次信号。
可以用瞬间测量来看器件的一些极限特性。
2. 集电极电源区50AJ1峰值电压范围：可以在4档调。
开始测试应该采用低电压档0～10v,然后渐渐上加。
51AJ1极性：集电极电压极性，一般NPN型为正。
与测试目的和要求有关系。
50B1峰值电压%：连续调整峰值电压，属于50AJ1各个档的细调。
开始应该条到0，慢慢增大。
50K1功耗限制电阻：串联在集电极电路上的电阻值，开始要选大的，保护被测试晶体管。
然后渐渐放小。
50W2电容平衡电阻：平衡容性电流，提高测试质量。
50W1辅助电容平衡：对内部线圈绕组的对地电容的不对称性进行平衡。
3. Y轴、X轴作用选择Y轴20K1电流/度开关：22档，四种作用开关，分别是集电极电流Ic、二极管漏电流IR、基极电流或源电压（面板用台阶表示）、外接信号。
