模具维修作业指导书
模具作业指导书
制作: 核准:文件名称: 模具操作规程1、模具阻力杆调整时下压螺栓和上提螺栓之间,必须保证有最少有一个螺栓是自由状态,以避免阻力杆折断。
2、每次进行阻力杆调整时,先把模唇调到订单要求厚度的整数值。
当料流稳定后,调整阻力杆螺栓,使卷材最薄点厚度达到最厚点的中间值,而且最好是中部适当偏薄,两边适当偏厚。
3、模唇调整主机手要保持对卷材厚度的控制,调整模唇压紧螺栓时做到:卷材厚度调整要宁欠忽过,每次压放量要小,并要特别注意观察厚度的稳定的变化结果。
4、模具开启步骤A、装好模具小车的附加/助支撑。
B、拆换网装置间的螺栓。
C、拆法兰与模具间的全部螺栓。
D、放松模具两端堵头紧定螺栓,取出端头挡板。
E、拆上下模具间的螺栓。
从两边向中间逐一旋松即止。
最后再全部取下。
F、上模吊起过程中要特别注意保持上模水平,做到逐步提升。
不能保持上模水平上升时要停止提升。
5、模具清理要点A、只使用铜铲、铜刷和其它软质工具清理模具,严禁使用其它更硬的金属工具。
B、模具和法兰等与材料接触的表面和模具与法兰的接触面等密封面全部清理,达到无任何糊料和异物存留于表面。
C、用专用清洁剂对模具局部损伤表面进行细部增光处理。
版次修订者修订日期变更记录修正履历制作: 核准:文件名称: 模具操作规程D、对全部与材料接触的表面(包括两端头挡板)和密封面。
用专用肥皂洗净,达到表面光亮。
E、清理所有坚固螺栓并用高温润滑脂润滑。
6、模具装合要点和步骤A、在下模模唇的两端和中部垫上PVC卷材(1.2mm厚)5-7块,以防止模唇相互碰撞。
B、上下模合模后,手工旋入全部上下模具间的紧固螺栓,不能手工旋到底的要进行螺纹清理,不能用套管强行旋入。
C、螺栓从中间依次向两边逐步旋紧后,按相同顺序紧固,达到规定扭矩。
D、装法兰和两端头挡板,旋紧后,再把螺栓紧固到规定扭矩。
7、模具螺栓联接力矩要求:序号联接紧固部位螺栓直径第一次预紧第二次预紧升温预预紧最终力矩1 上模与下模间30mm 800NM 1000NM 1200NM 1400NM2 模具与法兰间16mm 100NM 130NM 160NM 190NM3 模具两端侧挡板12mm 30NM 40NM 45NM 55NM注:A、第1-2条仅在厚度控制困难或产品出现平整度问题时进行。
注塑模具制作与维修作业指导书

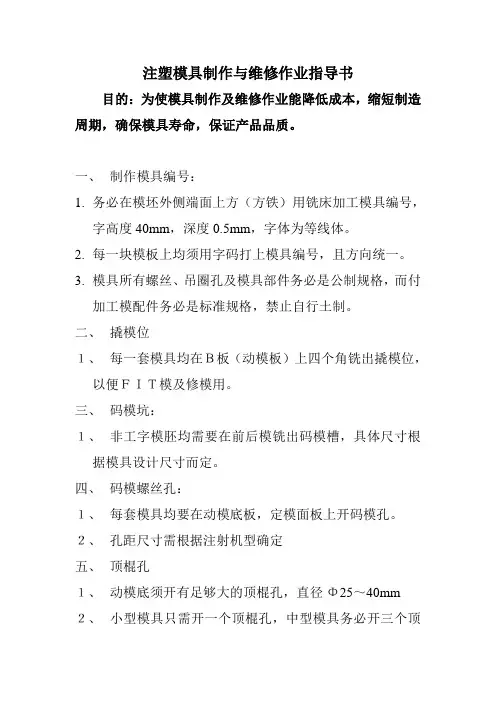

注塑模具制作与维修作业指导书目的:为使模具制作及维修作业能降低成本,缩短制造周期,确保模具寿命,保证产品品质。
一、制作模具编号:1.务必在模坯外侧端面上方(方铁)用铣床加工模具编号,字高度40mm,深度0.5mm,字体为等线体。
2.每一块模板上均须用字码打上模具编号,且方向统一。
3.模具所有螺丝、吊圈孔及模具部件务必是公制规格,而付加工模配件务必是标准规格,禁止自行土制。
二、撬模位1、每一套模具均在B板(动模板)上四个角铣出撬模位,以便FIT模及修模用。
三、码模坑:1、非工字模胚均需要在前后模铣出码模槽,具体尺寸根据模具设计尺寸而定。
四、码模螺丝孔:1、每套模具均要在动模底板,定模面板上开码模孔。
2、孔距尺寸需根据注射机型确定五、顶棍孔1、动模底须开有足够大的顶棍孔,直径Φ25~40mm 2、小型模具只需开一个顶棍孔,中型模具务必开三个顶棍孔以上,大型模具即需开五个孔3、顶棍孔径及位置根据注射机型实际尺寸(设计尺寸)六、定位圈1、每套模具务必装有定位圈(即定位法兰),以便装模定位,2、定位环尺寸应根据注射机型墙板孔径确定,3、定位圈直径公差为0.2~0.4mm,凸出模面板高度最小8~10mm,4、模具与机板的定位圈(法兰)的标准尺寸100mm-0.20^-0.40mm,七、先复位装置1、当顶针司筒与行位顶出装置相干涉时,务必在模上设有先复装置,不尽靠弹簧使顶针板复位,以免日后弹簧失效,行位(抽芯)与顶针司筒相碰撞。
2、务必在顶针板与动模板间装行程开关,以确保先复位装置有效后方可通电合模。
八、顶针板导柱导套1、顶针板长12或者以上,或者工模排位偏中2、配置较多小顶针且直径在2mm下列,3、配置较多司筒(10支以上),4、以上三种情形都务必在顶针板上加四支导柱及导套,以保证顶针平衡平稳地顶出胶件。
九、顶针板弹簧弓1、所有模具务必上顶针板上安装四根复位弹弓,以助顶针均匀回缩,2、使用塑胶模具专用蓝色弹弓,复位弹弓两端磨平,3、复位弹弓不能压缩大于自由长度的40%需在胶件有效出模情况下在顶针面板上做四个顶出限位钉4、复位弹弓固定,务必两端均有固定沉孔,禁止一端沉孔一端磨平面的不可靠做法。
注塑模具维修保养作业指导书

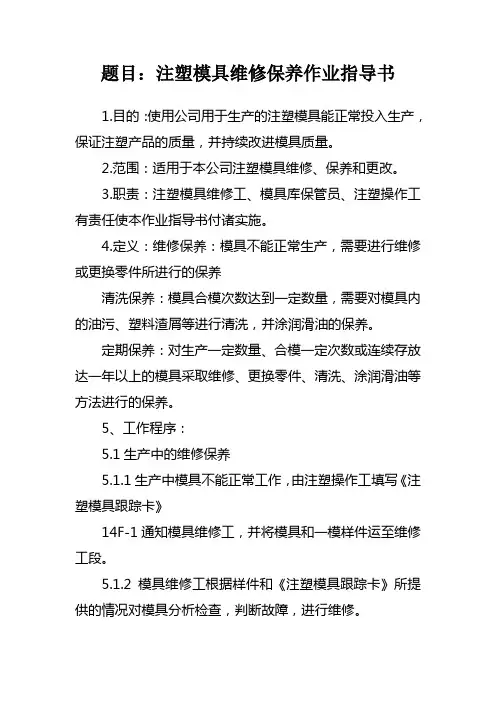

题目:注塑模具维修保养作业指导书1.目的:使用公司用于生产的注塑模具能正常投入生产,保证注塑产品的质量,并持续改进模具质量。
2.范围:适用于本公司注塑模具维修、保养和更改。
3.职责:注塑模具维修工、模具库保管员、注塑操作工有责任使本作业指导书付诸实施。
4.定义:维修保养:模具不能正常生产,需要进行维修或更换零件所进行的保养清洗保养:模具合模次数达到一定数量,需要对模具内的油污、塑料渣屑等进行清洗,并涂润滑油的保养。
定期保养:对生产一定数量、合模一定次数或连续存放达一年以上的模具采取维修、更换零件、清洗、涂润滑油等方法进行的保养。
5、工作程序:5.1生产中的维修保养5.1.1生产中模具不能正常工作,由注塑操作工填写《注塑模具跟踪卡》14F-1通知模具维修工,并将模具和一模样件运至维修工段。
5.1.2模具维修工根据样件和《注塑模具跟踪卡》所提供的情况对模具分析检查,判断故障,进行维修。
5.1.2.1模具维修工将注塑模打开后,应认真检查模具各部分损坏情况。
5.1.2.2模具维修工对模具做出正确的判断后,应对拆装零件进行正确标识,参照图纸到备件仓库交旧换新领取所需的备件,模具维修工可向备件库保管员申报加工。
5.1.2.3对所需维修的部位,模具维修工可采取焊补、打磨、抛光、清洗、润滑更换备件等方法修理。
5.1.2.4对更换的备件进行正确标识,并在配装时认真仔细检查配合情况。
5.1.2.5在装配过程中,模具维修工必须认真仔细地按标识装配各零件硬敲打进去,必须考虑到零件的拆装方便,必须确保零件装配到位,各螺钉紧固。
5.1.2.6在拆装模具时,不准用铁锤直接敲打模具,只准用铜棒或塑料锤直接敲打。
5.1.2.7在模具修理的过程中,模具维修工对难以解决的问题有责任向有关人员反映情况,以便对模具所存在的问题进行综合分析判断。
5.1.2.8在上下模组合之前,应使用压缩空气将模具清洁干净。
5.1.3上下模组合之后,注塑车间试模,样件有质检人员认可后,方可用于正式生产。
模具保养维修作业指导书
模具维修保养作业指导书1目的:规范模具维修与保养、作业流程, 确保模具的正常维护使用,以满足生产需要。
2适用范围:所有本公司的模具维修保养管理.3权责:3。
1制造课3。
1.1负责模具的正确使用及使用维护保养。
3。
1。
2 负责试模工作.3.1。
3对异常状况或故障损坏之模具提出维修申请.3。
2品管课:3。
2.1参与模具的试模验收工作,3。
2.2负责维修/改制模具的样品检测工作3.3工程部3.3.1 负责模具的日常维护保养3.3.2 负责模具的日常管理及使用状况监控3.3。
3 提出模具维修/改良意见, 并与资材课协调实施.3。
3.4 负责新修或改制(配)模具的初步及最终检查确认,跟进试模工作,并负责模具的验收。
3.4资材课3.4.1。
选择和确认外加工供货商,3。
4。
2.负责与模具供货商沟通及协调, 实施维修/改良作业4定义:无5作业程序:5.1模具的维护保养;5。
1.1制造课在完成生产后,取下模具及时清洁保养后归还模具房。
模具管理员将模具按规定的位置放置保存于模具架上,5.1.2模具放置时,应将上下成套迭放整齐。
5.1.3 模具管理员应对模具做相应的防尘和防潮保护,暂时不用时涂上防护油脂.5.1.4模具存放超过3个月时,模具管理员须按有关规定的保养项目对模具进行维护和保养,并将结果记录于<<设备履历表〉>中.5.2模具维修5。
2。
1 如模具在生产使用过程中出现无法排除的故障, 由制造课对故障或损坏模具提出维修申请(并附故障现象和原因分析报告), 知会工程部。
5。
2.2 工程部模具工程师对成型样品及模具状况进行现场分析检查,确认模具是否损坏或故障需要维修。
5.2。
3 模具工程师对确认需要维修之异常模具, 填写《模具维修申请书》, 报工程经理审核后, 按以下情况分别处理:5.2。
3.1 新开模具尚在保修期内的, 由模具工程师知会资材课, 由资材课直接联络供货商维修.5。
2.3。
2 超过保修期的模具,如属一般轻微性故障,稍作维修即可,不需付维修费的, 由模具工程师联络模具供货商维修及跟进.5.2。
模具维护保养作业指导书
模具维护保养作业指导书一、引言模具是工业生产中常用的设备之一,它的使用寿命和维护保养直接关系到产品质量和生产效率。
本文将为大家介绍模具的维护保养作业指导,以确保模具的正常运行和延长其使用寿命。
二、模具的维护保养重要性1.保证产品质量:模具是生产高精度产品的关键设备,只有保持模具的良好状态,才能确保产品的精度和质量。
2.提高生产效率:模具的正常运行和维护保养可以避免停机维修,减少生产线的停工时间,提高生产效率。
3.延长模具使用寿命:定期维护保养模具可以减少磨损和损坏,延长模具的使用寿命,降低生产成本。
三、模具的日常保养1.清洁模具表面:使用布或软刷清洁模具表面的灰尘和杂质,避免灰尘进入模具内部影响产品质量。
2.涂抹防锈剂:定期涂抹防锈剂,保护模具表面不被氧化和腐蚀,延长模具使用寿命。
3.定期检查紧固件:检查模具上的紧固件是否松动,如有松动及时拧紧,避免在工作过程中产生振动和噪音。
4.定期润滑模具滑动部位:使用适量的润滑油或脂润滑模具的滑动部位,减少摩擦和磨损,确保模具的正常运行。
四、模具的定期维护1.检查模具磨损情况:定期检查模具的磨损情况,如发现严重磨损或损坏的部位,及时更换或修复,避免影响产品质量。
2.清理模具内部:定期清理模具内部的残渣和杂质,保持模具的清洁,并使用适当的防锈剂进行处理。
3.检查模具冷却系统:检查模具冷却系统的管道和冷却水流是否正常,如发现异常情况及时处理,防止模具过热导致损坏。
4.校正模具尺寸:定期使用测量工具检查模具的尺寸是否偏差过大,如有偏差及时进行调整,确保产品的精度和质量。
五、模具的特殊保养1.模具存放:在模具不使用时,应放置在干燥、通风、无腐蚀性气体的环境中,避免受潮和腐蚀。
2.模具包装:对于长时间不使用的模具,应进行适当的包装,防止灰尘和湿气进入,影响模具的使用效果。
3.模具运输:在模具运输过程中,应注意防止碰撞和振动,避免对模具造成损坏。
六、模具的故障排除1.模具卡料:如发现模具卡料,应立即停机检查,清理卡料并查找原因,如模具磨损或设计不合理,及时修复或调整。
模具维护保养作业指导书

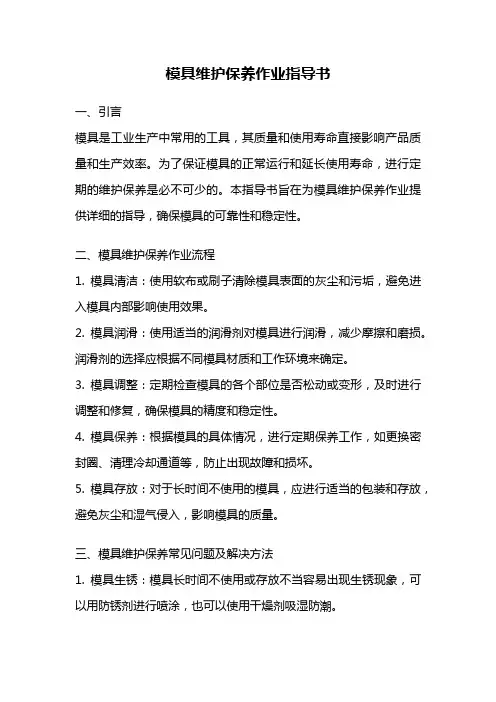

模具维护保养作业指导书一、引言模具是工业生产中常用的工具,其质量和使用寿命直接影响产品质量和生产效率。
为了保证模具的正常运行和延长使用寿命,进行定期的维护保养是必不可少的。
本指导书旨在为模具维护保养作业提供详细的指导,确保模具的可靠性和稳定性。
二、模具维护保养作业流程1. 模具清洁:使用软布或刷子清除模具表面的灰尘和污垢,避免进入模具内部影响使用效果。
2. 模具润滑:使用适当的润滑剂对模具进行润滑,减少摩擦和磨损。
润滑剂的选择应根据不同模具材质和工作环境来确定。
3. 模具调整:定期检查模具的各个部位是否松动或变形,及时进行调整和修复,确保模具的精度和稳定性。
4. 模具保养:根据模具的具体情况,进行定期保养工作,如更换密封圈、清理冷却通道等,防止出现故障和损坏。
5. 模具存放:对于长时间不使用的模具,应进行适当的包装和存放,避免灰尘和湿气侵入,影响模具的质量。
三、模具维护保养常见问题及解决方法1. 模具生锈:模具长时间不使用或存放不当容易出现生锈现象,可以用防锈剂进行喷涂,也可以使用干燥剂吸湿防潮。
2. 模具损坏:在使用过程中,模具可能会出现损坏,如裂纹、变形等,这时需要及时进行修复或更换损坏部件。
3. 模具磨损:模具的磨损会影响产品的质量和精度,可以定期对模具进行磨削或涂覆保护层,延长使用寿命。
4. 模具密封不良:密封不良会导致产品质量不稳定和泄漏等问题,可以更换密封圈或进行调整,确保密封效果良好。
5. 模具冷却不均匀:冷却不均匀会导致产品变形和品质问题,可以清理冷却通道或增加冷却装置,保证均匀冷却效果。
四、模具维护保养注意事项1. 定期检查模具的各个部位是否正常工作,如有异常及时处理。
2. 使用合适的工具和设备进行模具维护保养,避免使用过大或过小的力量造成损坏。
3. 在清洁和润滑模具时,避免使用化学溶剂或腐蚀性液体,以免对模具造成损害。
4. 在模具保养期间,严禁随意拆卸或更换模具的零部件,以免引起其他问题。
模具维修作业指导书
浙江嘉利(丽水)工业有限公司管理文件版本号:A/0模具维修作业指导书编号:JL/WI-ZZ-82受控状态:编制:审核:批准:发放编号:持有部门:持有人:2011-06-25编制 2011-07-01实施浙江嘉利(丽水)工业有限公司模具维修作业指导书一、普通模具维修作业指导书1、目地:快速安全的完成模具的维修工作2、范围:制造二部模具维修车间所有人员3、内容:3.1、模具维修3.1.1、模具技术员接到修模任务后的准备工作;A、弄清模具损坏的程度;B、参照修模样板,了解模具损坏原因、分析维修方案;C、我们对模具进行维修,在很大程度上是在无图纸条件下进行的,而我们维修的原则为“不影响塑件的结构、外观及尺寸”,这就要求我们修模技术员在设计到尺寸改变时应先拿好数再作下一步工作。
3.1.2、装、拆模注意事项;A、标示:当模具维修技术员拆下模脚、顶针板、司筒、顶针、镶件、压块等零配件时,特别是有方向要求的,一定要看清在模胚上的对应标示,以便在装模时对号入座。
在此过程中,须留意两点:1、标示符必须唯一,不得重复;2、未有标示的模具镶件,必须打上标示字符;B、防呆:在易出现错装的零部件作好防呆工作及保证在装反的情况下装不进去;C、摆放:拆出的零部件需摆放整齐,螺丝、弹簧、胶圈等应用胶盒装好并做好标示;D、保护:对型芯、型腔等精密零件和镜面抛光的要作好防护措施,以防他人不小心碰伤。
引起二次损坏。
3.2、在模具维修中注意事项:3.2.1、使用吊环吊绳时必须先检查,确保完好无损;3.2.2、使用设备,特别是有飞屑、粉尘产生的,一定要带防护眼镜操作;3.2.3、烧焊时必须穿防护衣,带防护头盔;3.2.4、严禁在模具底下作业;3.2.5、机台作业时,须保证顶针处于复位状态、注塑机马达处于关闭状态且射台退出后才可进入机台进行维修作业。
二、镜面(皮纹)模具维修作业指导书1 目的规范镜面类(反射器、皮纹)模具维护保养的操作,防护镜面(反射器)损坏,保证产品质量。
模具维护保养作业指导书
,行车吊钩挂牢模具后方可拆卸锁模压板螺丝,然后轻轻开机再吊模离开机器。
,擦干净上边的水分、油污等保持清洁。
,送模具部进行改善。如果模具没有问题且暂时不生产的需做入库处理。
文件编号
版本/次
A/0
实施日期
页码
3/3
A、按模具产品型号、生产所需长短时间分类排放。
B、模具状况:完好还是待修。
4.7搬运模具维护与保养:
X X X
有限公司
模具维护保养作业指导书
文件编号Leabharlann 版本/次A/0实施日期
2010.08.21
页码
1/3
制 订
审 核
批准
1.目的:注塑模具是属于生产产品设备,维护与保养注塑模具是使产品设备能保持最佳的性能状态和延长模具使用寿命,确保生产的正常进行。
2.适用范围:
2.1适合用于模具的使用与维护
2.2模具的履历质量保养记录
,待冷却后顶出。如用火烧注意不要损伤模具表面,并且要注意防火措施。
4.4暂时停机、停产不卸下模具时的检查与维护
,然后再生产两到三分钟使模具水路里边的余水能够被蒸发掉,以免水路里边生锈而影响冷却效果。
,进行型腔、型芯防锈处理,均匀喷上防锈剂,把模具表面的水污等擦干后做入库处理。
4.5每日的例行检查与维护
2.3适合用于相关人员的职责
,注塑主管定期督导。
3.定时、定期检查、维护:
上下装卸模具及调试注塑机人员进行定时检查,维护与保养;如涉及到变更、改善等问题必须由模具部专业人员进行维修,简单的维修可由调试注塑机技术人员解决,如(产品有轻微的刮伤与更换胶口套等)
4注塑模具的检查与维护内容分类:
4.1生产前模具的检查与维护
模具维修与保养作业指导书-06
3.2.6修模技工先对模具进行整体清理后,再检查导板上面所有螺丝是否松动,是否有弹簧垫圈,卸料板与等高柱之间连接螺丝是否紧固,最后实施维修方案;
3.2.7修模技工将模具维修、组装好后,要对其全面检查再确认,并对模具表面进行清洁,给模具导柱、导套、冲头加机油,最后由修模技工和调模技工将模具合拢;
3.2.8修模技工应交代模具注意事项后,由调模技工上模具、试产;
3.2.9调模技工对首件进行自检,并交由修模技工复检后送检,品质部IPQC对产品首件最终判定合格后,方能开始连续生产;
3.2.10修模技工真实详细的填写好《模具维修、保养日志》;
3.2.11在连续生产中修模技工应对所负责之模具运行状况进行巡检,并指导其作业人员操作。
3.3.6模具三个月未生产,则需重新注入防潮油。
3.4模具保养流程
3.4.1由模具管理员根据系统预警提示,打印《模具保养通知单》,交由修模班长安排人员进行保养,模具保养完毕后应完整填写《模具维修、保养日志》、《模具保养通知单》,并由修模班长确认签字后交还模具管理员录入系统。
3.5相关表单
《品质异常通知单》
《模具维修、保养日志》
《模具保养通知单》
3.3.4连续生产中模具每24小3.5模具下模或入库前要求必须对模具表面、导料口、挂口进行清洁,对模具冲头、导柱导套及滑动部位添加润滑油,检查配件是否充足、模具完整性是否良好,如入库则还需对模具内部及表面添加防潮油,并查看其在模型号。
3.3.2.3每冲压1.4~1.6亿冲次时大修一次,修模技工应对其进行全面检查,对损坏部位进行维修或更换,并
对其全部刀口各磨修一次;
3.3.3模具上模前必须检查撕口冲子的高度(下模板厚度+料厚+0.1~0.15mm)和抬料销钉及弹簧的完好性,并对模具表面、导料口、挂口进行清洁,润滑模具冲头、导柱导套及滑动部位,检查配件是否充足及模具完整性是否良好。
模具作业指导书
模具作业指导书目的:为使模具制作及维修作业能降低成本,缩短制造周期,确保模具寿命,保证产品品质。
一、制作模具编号:1.必须在模坯外侧端面上方(方铁)用铣床加工模具编号,字高度40mm,深度0.5mm,字体为等线体。
2.每一块模板上均须用字码打上模具编号,且方向统一。
3.模具所有螺丝、吊圈孔及模具部件必须是公制规格,而付加工模配件必须是标准规格,禁止自行土制。
二、撬模位1、每一套模具均在B板(动模板)上四个角铣出撬模位,以便FIT模及修模用。
三、码模坑:1、非工字模胚均需要在前后模铣出码模槽,具体尺寸根据模具设计尺寸而定。
四、码模螺丝孔:1、每套模具均要在动模底板,定模面板上开码模孔。
2、孔距尺寸需根据注射机型确定五、顶棍孔1、动模底须开有足够大的顶棍孔,直径Φ25~40mm2、小型模具只需开一个顶棍孔,中型模具必须开三个顶棍孔以上,大型模具即需开五个孔3、顶棍孔径及位置根据注射机型实际尺寸(设计尺寸)六、定位圈1、每套模具必须装有定位圈(即定位法兰),以便装模定位,2、定位环尺寸应根据注射机型墙板孔径确定,3、定位圈直径公差为0.2~0.4mm,凸出模面板高度最小8~10mm,4、模具与机板的定位圈(法兰)的标准尺寸100mm-0.20^-0.40mm,七、先复位装置1、当顶针司筒与行位顶出装置相干涉时,必须在模上设有先复装置,不尽靠弹簧使顶针板复位,以免日后弹簧失效,行位(抽芯)与顶针司筒相碰撞。
2、必须在顶针板与动模板间装行程开关,以确保先复位装置有效后方可通电合模。
八、顶针板导柱导套1、顶针板长12或以上,或工模排位偏中2、配置较多小顶针且直径在2mm以下,3、配置较多司筒(10支以上),4、以上三种情形都必须在顶针板上加四支导柱及导套,以保证顶针平衡平稳地顶出胶件。
九、顶针板弹簧弓1、所有模具必须上顶针板上安装四根复位弹弓,以助顶针均匀回缩,2、采用塑胶模具专用蓝色弹弓,复位弹弓两端磨平,3、复位弹弓不能压缩大于自由长度的40%需在胶件有效出模情况下在顶针面板上做四个顶出限位钉4、复位弹弓固定,必须两端均有固定沉孔,禁止一端沉孔一端磨平面的不可靠做法。
模具维护保养作业指导书
X X X 有限公司 模具维护保养作业指导书 文件编号版本/次 A/0实施日期页码 1/3制 订 审 核 批准文件编号版本/次A/0 实施日期页码2/31.目的:注塑模具是属于生产产品设备,维护与保养注塑模具是使产品设备能保持最佳的性能状态和延长模具使用寿命,确保生产的正常进行。
2.适用范围:适合用于模具的使用与维护模具的履历质量保养记录适合用于相关人员的职责2.3.1本标准必须经由培训合格之调试注塑技术人员填写。
2.3.2注塑领班负责实施和检查督导,注塑主管定期督导。
3.定时、定期检查、维护:上下装卸模具及调试注塑机人员进行定时检查,维护与保养;如涉及到变更、改善等问题必须由模具部专业人员进行维修,简单的维修可由调试注塑机技术人员解决,如(产品有轻微的刮伤与更换胶口套等)4注塑模具的检查与维护内容分类:生产前模具的检查与维护4.1.1须对模具表面的油污、铁锈清理干净,检查模具的冷却水孔是否有异物,水嘴是否齐全及漏水现象,水路是否有畅通。
4.1.2须检查模具胶口套中的圆弧是否损伤,是否有残留的异物。
避免注塑机射料口对不准确胶口套中的圆弧而溢出料来。
各滑动部件是否有异常,如滑块有定位锁是否生效,动作是否顺畅。
生产中模具的检查与维护4.2.1每周两次检查模具的所有导向柱,导套是否损伤,模具导柱。
滑动部位等部件,定期对其加油保养,每周两次。
4.2.2清洁模具分型面和排气槽的残留胶丝、异物、油污等并检查模具的顶针是否有异常,并定期加机油。
分型面、流道面每日清扫两次。
4.2.3定期检查模具的水路是否畅通,并对所有的紧固螺丝进行紧固,特别是锁模压板螺丝。
4.2.4检查模具的限位开关是否有异常,斜销、斜顶是否有异常。
生产过程中出现小的故障,调机人员可根据情况加以解决。
4.3.1进胶口粘模:应用铜顶针在进料嘴处敲出,不可用刚顶针等硬物敲打模具,更不得撞击型腔、模芯及碰到模具型腔刃口。
4.3.2型腔轻微磨痕:可根据型腔的光洁度选择抛光材料,有皮纹面不可使用纱纸等抛光材料,一般用铜刷蘸钻石膏或金刚砂浆刷洗,然后再用清洗剂喷洗,由模具部专业人员完成。
模具维修作业指导书
模具维修作业指导书模具维修作业指导书1.目的标准生产中模具维修流程,保证维修模具维修过程及维修结果的处于受控状态下运行,从而达成保障模具维修质量目的.2、范围适用于所有生产中受损注塑模具的维修,及维修效果确实认;3、参考文件《模具修改模管理规定》4、职责分工4.1分供方负责将产品及模具不良点记入《模具维修跟单》,并发给模具主管;4.2模具主管负责模具维修工作的落实;4.3分供方及工艺处处负责模具维修效果的验证;5、程序内容5.1分供方根据产品及模具生产过生中发生的不良点,编制维修单号,填写《模具维修跟单》,列出待修工程及一模样件送交模具主管进行维修(如需维修尺寸必需提供测量报告);5.2模具主管按照《模具维修跟单》所列工程及样件,确定维修方案,能在机维修的,维修技工带工具到设备上维修,需下机维修的,由上模工下模后将模具运往模具维修区维修。
5.3模具维修过程5.3.1模具主管将《模具维修跟单》分配给维修技工;5.3.2维修技工翻开模具后,请模具主管共同检查模具制定合理维修方案及维修进度方案,登记入《模具维修跟单》.如预计维修完成日超出工期要求,那么必需经过发单注塑工艺员的认可并更改完成工期.,维修方案原那么上尽可能防止损伤模具材质,以做新镶件,机加工为主.如时间上不允许,那么可先行测量出图,采用烧焊等方式临时对应,同时制造新镶件,待模具生产完成订单后再次进行修正.模具烧焊必需经过模具主管的同意方可实施;5.3.3维修技工根据维修方案进行模具维修工作的落实;5.3.4维修完成后,维修技工按照《模具维修跟单》要求检查模具维修效果,模具主管负责审核.维修效果OK,将模具摆入至”模具维修完成区”等待出模,并将《模具维修跟单》传至分厂工艺员确认,〔如模具在当日将要生产那么无需喷涂防锈油,当日不生产那么必需喷涂防锈油〕.如确认维修效果不合格,那么返回6.2.2;5.3.5维修技工自检合格后,通知分厂上模工上模,试模确认维修效果,效果OK,分厂工艺员、检验员在《模具维修跟单》上填写验证结果;5.3.6模具主管收到维修完成后《模具维修跟单》,如维修结果OK那么维修完成.反之,那么返回6.2,并根据《注塑模具的技术改动与维修管理规定》进行考核;5.3.7.《模具维修跟单》交模具经理,由模具管理处统一保存。
冲压模具使用及维修保养作业指导书.
冲压模具使用及维修编号:MD-031保养作业指导书版本: 1.0页码:1/41 目的和适用范围为使冲压工装得到安全正确的使用和精心维护,确保冲压零件质量,提高冲压生产效率,延长模具寿命,以达到完好的技术状态和环保要求。
特制定以下《模具使用及维修保养规范》2 职责操作人员严格执行工艺文件,严肃工艺纪律,规范操作,维护保养设备,完善原始记录。
3 作业程序3.1冲压模具的使用规范3.1.1整理工作场地及检查《设备点检记录》:从压力机工作台上,将与工作无关的物件与工具清理干净,查看《设备点检记录》,有无未解决的问题。
3.1.2对设备进行全面检查:首先确保设备的运转正常。
3.1.3认真阅读《冲压操作指导书》3.1.4压板、调节螺钉及压板螺钉使用规范:a 检查压板、调节螺钉及压板螺钉是否有损伤;b 模具长度大于1.5米的使用相应冲床配套的压板不少于6套,模具长度不大于1.5米的使用相应冲床配套的压板不少于4套;c 尽量使用压板槽固定模具。
3.1.5模具安装:a 确认模具安装前的高度;b 调整压力机闭合高度大于模具安装前的高度10mm;c 将上下模板安装面擦拭干净;d 将模具放置在工作台上,(带气顶杆的模具安装时,首先按相应工艺要求装入气顶杆),调整压力机滑块,使之与模具上模板安装面贴合,若是双动模具先安装凸模再安装压料圈,用相应压板、压板螺丝、垫块拧紧固定好;e 将压力机滑块开至上死点,检查上、下冲模是否清洁,有无毛刺,刃口处有无裂纹、凹痕或伤痕等,模具导柱涂油润滑;f 开动机床将上下模导正后,将模具下模板安装板固定好。
3.1.6冲压件生产调试a 准备好工作时所需的工具、夹具等;b 调整模具高度,放入料片,进行试冲,参考作业指导书并由检验确认合格;c 压力机重新启动、模具修理后及压缩空气压力改变后均要重复以上操作。
冲压模具使用及维修编号:MD-031保养作业指导书版本: 1.0页码:2/43.1.7冲压件批量生产a 模具导向使用专用润滑油,每两小时冲次润滑一次;b 每次放料之前保证模区内没有料片,避免重叠;尤其是上模不能存料。
模具维护异常处理作业指导书
一、目的:及时有效的处理问题,保证品质,确保机器及附属设备的正常运行及使用寿命。
二、范围:成型车间。
三、责任人:技术人员。
四、记录:1、《异常联络书》2、《中间检查记录表》3、《机器/附带设备维修记录表》五、内容:品质异常、模具异常、原材料/半制品异常。
六、步骤;6.1、品质异常6.1.1、生产中自主检查/首件检查发现(飞边、拉丝、缺料、烧焦、断针等)时应该停止生产,写好《异常联络书》,并在《中间检查记录表》注明不良项目。
6.1.2、对异常实施追踪调查,6.1.3、将《异常联络书》及不良样品准备好,交于上级确认。
6.1.4、异常品的处理,有QC决定(选别、报废处理)。
6.1.5、异常处理后重新作业时,应对以上出现的不良项目,进行确认。
6.2模具异常6.2.1、生产中自主检查发现模具部件损坏或部件装错,应立即停止生产,写好《异常联络书》并在《中间检查记录表》上注明,然后按照6.1的方法进行实施。
6.2.2、顶板/顶针回位不良发生时,应立即停机,并向上级报告。
6.2.3、在正常生产中开闭模具出现异常声音时,应立即停止生产,检查模具导柱,定位销部位是否干涸、锈蚀,然后进行处理(润滑等),低压开闭模确认正常后,方可继续生产。
6.2.4、模具保护不良发生时,应立即停机,检查模具内是否有异物,确认正常后,用风枪吹干净,低压合模确认OK后再生产。
6.2.5、当首件过程中或量产过程中需要减少模穴数进行生产时,条件生产时必须取得上级的确认,确认者在《生产记录表》的确认栏处签名。
助理负责将情况报告给制造部负责人。
6.3、原材料、半制品异常6.3.1、首先对异常材料、产品进行追踪调查,然后写《异常联络书》连同样品交于上级确认。
6.3.2、原材料、半制品异常处理后,方可继续使用。
6.4、机器/附带设备异常6.4.1、机器/附带设备发生异常时,应立即停止使用,在《机器/附带设,备记录表》上填写,并报告上级联络处理。
异常处理后,试运转,确认OK,方可继续使用。
冲压模具维修保养作业指导书
冲压模具维修保养作业指导书(ISO9001-2015)1、目的为使冲压工装得到安全正确的使用和精心维护,确保冲压零件质量,提高冲压生产效率,延长模具寿命,以达到完好的技术状态和环保要求。
特制定以下《模具使用及维修保养规范》2、职责操作人员严格执行工艺文件,严肃工艺纪律,规范操作,维护保养设备,完善原始记录。
3、作业程序3.1冲压模具的使用规范3.1.1整理工作场地及检查《冲床检查记录》:从压力机工作台上,将与工作无关的物件与工具清理干净,查看《冲床检查记录》,有无未解决的问题。
3.1.2对设备进行全面检查:首先确保设备的运转正常。
3.1.3认真阅读《冲压作业指导书》3.1.4压板、调节螺钉及压板螺钉使用规范:a) 检查压板、调节螺钉及压板螺钉是否有损伤;b) 模具长度大于1.5米的使用相应冲床配套的压板不少于6套,模具长度不大于1.5米的使用相应冲床配套的压板不少于4套;c) 尽量使用压板槽固定模具。
3.1.5模具安装:a) 确认模具安装前的高度;b) 调整压力机闭合高度大于模具安装前的高度10mm;c) 将上下模板安装面擦拭干净;d) 将模具放置在工作台上,(带气顶杆的模具安装时,首先按相应工艺要求装入气顶杆),调整压力机滑块,使之与模具上模板安装面贴合,若是双动模具先安装凸模再安装压料圈,用相应压板、压板螺丝、垫块拧紧固定好;e) 将压力机滑块开至上死点,检查上、下冲模是否清洁,有无毛刺,刃口处有无裂纹、凹痕或伤痕等,模具导柱涂油润滑;f) 开动机床将上下模导正后,将模具下模板安装板固定好。
3.1.6冲压件生产调试a) 准备好工作时所需的工具、夹具等;b) 调整模具高度,放入料片,进行试冲,参考作业指导书并由检验确认合格;c) 压力机重新启动、模具修理后及压缩空气压力改变后均要重复以上操作。
3.1.7冲压件批量生产a) 模具导向使用专用润滑油,每两小时冲次润滑一次;b) 每次放料之前保证模区内没有料片,避免重叠;尤其是上模不能存料。
模具维修拆卸、组立作业指导书 (2)
模具维修拆卸、组立作业指导书拆卸作业1.依据模具大小选定合适之工作台,把工作台整理好后,将模具吊于桌面上(较大之二、三板模具应先在合模桌面上将动、定模分开后,再分别置于工作台上拆卸).2.先行确认模具外部应有之部件有无缺损,如:定位环、浇口套、隔热板、支撑柱等.3.将动、定模分开,确认模具应有之部件有无缺损,如: 涨塞、定位销、止动螺栓、螺栓拉杆、定距拉板、拉杆弹簧、点浇口等.4.依据维修单所反映之问题点,确认模具型修部位,以确定拆卸模具哪些模具部件.注意: 1).当该组模具仅需拆卸某一侧时,应将另一侧置于工作台的另一边,并使模具朝向无人操作侧,以防自己或他人在作业过程中不小心碰伤模面.2).当两侧均需拆卸时,也需同1〉操作,待一侧拆好后再拆另一侧.5.当动模侧有滑块时,应先将动模平放于桌面上,先行拆卸滑块.1).先行确认滑块上刻号标示是否明显,且无混淆之可能;否则先作好标示后再行拆卸.2).确认压块螺丝有无缺失、断掉,若有,则应在维修时一并处理.3).拆掉滑块限位螺丝,拿下滑块.A.拿下滑块时,应用双手拿稳滑块,用力适当;且勿用力过猛,以致将滑块掉落于地上,造成滑块损伤.B.拿取滑块过程中,同时确认滑块作动状况.当滑块取出困难时可借助于胶锤或红铜棒将其敲出,或将压块螺丝松掉后,再将其拿下;分析其原因,在维修时一并处理.C.确认滑块弹簧有无缺失,各作动面有未咬伤,将滑块成品面喷上绿色防锈膜,底部擦拭干凈后,并排于”一般模仁、滑块放置架”上或工件盒内,放置时应将成品面朝向木板或盒壁,以防碰伤滑块.D.若该组模具仅需处理滑块部分,可取消C动作.则:—拆开滑块时,注意滑块螺丝有无缺失、断掉及滑块、耐磨板后面有无垫片,并有记号标示.—确认滑块入子记号标示是否明显,防呆是否确实.—作好入子记号,将较松之入子取下,放于工件盒内;对精度要求较1高之入子,应作好防锈保护.E.若该组模具之动模其它部位也需处理,则D动作可放在后续处理.6.确认模仁记号标示是否明确,否则应重新刻号并将型腔号标示于模仁上;型腔号与模仁号应以不同的符号标示,如:模仁号用A、B表示;型腔号用1,2表示.7.确认模具有无斜梢或顶出入子,若有,应先用拆卸治具将回位梢拉起5~6mm.8.将动模固定板之锁付螺丝拆掉,拿掉动模固定板及间隔块,同时确认模具应有之部件有无缺失,:如微动开关、支撑柱、辅助导柱等.注意: 多数模板之间隔块、支撑柱是锁付是在固定板上的,拆模时若无特殊必要,不必将这些螺丝拆掉,以免增加不必要的麻烦.9.拆掉顶针板锁付螺丝,拿出下顶出板,确认顶针防呆是否确实,刻号是否明显(多向定位刻号于顶针固定面,若模具有斜梢或顶出入子,应先将推杆退掉,将斜梢或入子拿下放于工件盒内,再将拆卸治具松掉后,才可将顶出板拿掉〉.拉出上顶出板的同时,需确认顶针作动状况,若有不顺,必须找出原因,待维修时一并处理.10.确认模仁螺丝有无缺失,并将螺丝拆掉,以同型号较长之螺丝两支以手转至孔底锁付于模仁对角螺丝孔上(螺丝选用为锁付后,后端行程长于模框厚度5~10mm适之),用相应大小铜棒或钢锤敲出模仁.注意: 1)敲出过程中,应用一只手罩住模仁,并使力撑住模板,以防模板被敲倒,当有两块模仁时,宜先拿掉一穴模仁的螺丝,待该穴模仁敲出后,再拆另一穴;当模仁较大时,应两人协同操作.2)敲出过程中,应随时注意较大或较松之入子可能会退后,以致跌落于模板上,摔坏入子.11.确认模具有无油封,且有无老化或破损;若有油封,应将其拿下,放于配件盒内,以防丢失.12.确认模仁入子刻号是否明显 (细小、扁平入子刻于侧面,芯子多向定位刻于固定面上;规定所有入子、芯子均需刻号),沉头方位防呆是否确实,并将较松之入子拿下,放于同一工件盒内,将不需急需处理之入子作防锈保护.13.母模拆卸步骤同公模仁.14. 拆卸完毕,将治工具放回原位,模板摆放整齐或组立起来放于”模板放置架”上将工作台整理干凈.注意:—拆卸过程中拿下的螺丝、小拉杆、弹簧等非成形配件应放在同一配件盒 内,以免遗失或组装时漏装.—拿下之各入子也应放在同一工件盒内,且不可堆积,以防碰伤入子;但需注意各模仁入子与滑块入子刻号不可重复.—有外观要求的模仁、滑块及入子应放在柜子里或连同一工件盒一起放于柜内并作好防锈保护.组立作业(新规适用)1. 依据“模具维修申请单”及“模具组立确认书” →(新规适用)所列之异常逐一确认模具型修个所均已处理OK 〈除因模具纳期关系经组内主管同意暂作保留之所〉并经组内主管逐一确认后,方可开始组立,组立前应对各部件进行保养.2. 依据记号将模仁入子逐一装入模仁(装入前应确认模仁、入子、芯子沉头处配合内角需有轻微避空倒角),并比对部品及图面有无装错.(入子装入后,沉头实装高度凹于模仁底0.01~0.02(特殊要求依实际状况确认);另模仁底面槽穴开口及顶针、作动入子孔处倒角需完善)→小组主管确认.3. 装好模仁、装上油封.a 装上油封必须是OK 的〈有0.7mm 左右之预压量,无缺口,外径小于油封槽外径1mm 左右,内径大于油封槽内径1mm 左右〉,否则会造成模具漏油;装上油封时应在油封上抹上粘性黄油,以防装模时油封掉落.b 模仁组装前小组主管需先确认各模板槽底部各孔穴处倒角是否完善,对模板有肿起先行处理(由小组主管确认).组立过程中当模仁都比较紧时,应尽量将模板平放来装模;当模板需直立装时,需注意油封掉落及入子退后的※ 以上过程中,若发现模具应有之配件缺失、损坏、老化、断掉或作动件不顺的现象,应在此时作以汇整,将信息知会组内主管或技术担当; 维修事务或技术担当应及时查实责任归属并作出处置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
模具维修作业指导书文件编号:WI-SC1-001 版本/版次:B/2
页次:2/3
4.2模具异常情况的发现和通知:
4.2.1注塑科、注塑品管组发现模具生产过程异常时,通知注塑工程师、领班、模具
组立主管现场共同确认;
4.2.2 注塑科描述模具异常状况,对已生产出样品的,由注塑科对样品质量不符合
要求或限度接收的地方一一列在《生产模具维修跟踪单》上,样品及《生产
模具维修跟踪单》需交质量部,质量品管员确认,同时质量部在样品上作可
追溯性标记,注塑工程师综合所有异常状况,分析各项产生原因并于《生产
模具维修跟踪单》注塑工程师栏列出需模具维修处并确认维修后是否要求试
模,注塑科提供问题的样板给模具组立科,并将异常模具送到模具组立科进
行维修。
4.3异常原因分析和维修方案的制定:
4.3.1 生产发现模具异常,通知注塑工程师、模具组立技术员到现场了解模具生产
现状,并查明模具异常的原因;
4.3.2注塑品管组巡检发现模具异常时,通知注塑工程师、模具组立技术员到现场了
解模具生产现状,并查明模具异常的原因;
4.3.3模具组立技术员根据模具的实际情况和质量部提供的问题样板以及《生产模具
维修跟踪单》内容,制定修模方案;
4.4 维修方案审核和确认:
4.4.1 由模具组立主管审核模具维修方案是否合理;
4.4.2模具组立科长或装配技术员根据维修工作量,提交模具工艺组确认修模时间安
排并回复维修预计完成时间并记录在《生产模具维修跟踪单》内;
4.5 实施模具维修:
4.5.1 修模方案及需求时间确定后,模具工艺组根据修模具方案安排设计组改图或复
印图纸按照《模具制造过程控制程序》进行加工生产;
4.5.2 模具组立技术员拆出模具需要维修的零件给到各生产工序,并跟进模具的修
模加工,检查和确认零件加工的正确性;
4.5.3模具维修过程中需要对模具进行保养;
4.5.4模具组立技术员将加工后的工件清洗后,对照《生产模具维修跟踪单》内维修
模具维修作业指导书文件编号:WI-SC1-001 版本/版次:B/2
页次:3/3
方案及相应检测记录一一确认维修是否符合方案要求,并于《生产模具维修跟
踪单》中一一勾选,完成后进行装配,装配过程按照正常模具组立流程进行,
完成后仔细检查模具,确认无误后在《生产模具维修跟踪单》上模具维修确认
栏签字确认;
4.5.5模具组立技术员负责跟进模具进度及维修质量。
4.6 模具修复确认后通知生产或试模验证。
4.6.1对于不要求试模的模具,模具维修确认完成后由模具组立技术员通知生产注塑
科模具维修完成可以试模验证;
4.6.2对于完单修模的模具,需要试模确认,维修后先由模具组立科提出试模,注塑
科安排试模确认,确认修模OK后模具入库。
4.6.3模具组立技术员对试模、生产验证进行现场跟进,有问题及时处理。
4.7 模具及样品确认
4.7.1注塑科、质量、注塑工程师对试模样品进行确认,如合格则在《生产模具维修
跟踪单》上确认栏签字确认,模具及产品随时可进入批量生产;反之则重修模
至合格,并将实际情况记录于《生产模具维修跟踪单》的‘模具维修验证确认
栏’里面;
4.7.2生产单位对模具状况进行确认,如合格则在《生产模具维修跟踪单》上签字确
认,模具及产品随时可进入批量生产,反之则重修模至合格,并将实际情况记录于《生产模具维修跟踪单》的“模具维修验证确认栏”里面;
4.7.3 模具组立科对《生产模具维修跟踪单》进行存档。
4.8 生产确认合格的模具(质量保存合格试样)正常进行生产。
5.记录
5.1《生产模具维修跟踪单》。
