镀锌管标准尺寸表
镀锌钢管尺寸规格表
镀锌钢管尺寸规格表镀锌钢管尺寸规格表1. 引言镀锌钢管是一种常用于建筑、电力、化工等领域的管材。
本文档旨在提供一份详细的镀锌钢管尺寸规格表，以帮助读者了解和选择适合自己需求的钢管。
2. 镀锌钢管的分类2.1 热镀锌钢管2.1.1 热镀锌钢管外径范围2.1.2 热镀锌钢管壁厚范围2.1.3 热镀锌钢管长度范围2.2 冷镀锌钢管2.2.1 冷镀锌钢管外径范围2.2.2 冷镀锌钢管壁厚范围2.2.3 冷镀锌钢管长度范围3. 镀锌钢管尺寸规格3.1 镀锌钢管尺寸标准3.2 镀锌钢管壁厚标准3.3 镀锌钢管长度标准3.4 镀锌钢管加工工艺要求4. 镀锌钢管尺寸表4.1 热镀锌钢管尺寸表4.1.1 热镀锌钢管1/2英寸尺寸表4.1.2 热镀锌钢管3/4英寸尺寸表4.1.3 热镀锌钢管1英寸尺寸表...4.2 冷镀锌钢管尺寸表4.2.1 冷镀锌钢管1/2英寸尺寸表4.2.2 冷镀锌钢管3/4英寸尺寸表4.2.3 冷镀锌钢管1英寸尺寸表...5. 附件本文档所涉及附件如下：附件1: 镀锌钢管尺寸图纸附件2: 镀锌钢管加工工艺示意图6. 法律名词及注释本文档所涉及的法律名词及注释如下：1. 镀锌钢管：经过热镀锌或冷镀锌处理的钢管，可提高其耐腐蚀性能。
2. 热镀锌：将钢管浸入熔融的锌液中，形成锌层的镀锌方法。
3. 冷镀锌：在钢管表面进行溶涂或外覆一层锌粉，形成锌层的镀锌方法。
7. 结尾在镀锌钢管的选择和使用过程中，本文档提供了详细的尺寸规格表，希望能帮助读者更好地了解和应用钢管。
如需进一步了解或有其他疑问，请随时咨询相关专业人士。
镀锌管外径尺寸表
镀锌管外径尺寸表
镀锌管的外径尺寸通常由管子的规格来决定，不同规格的镀锌管外径尺寸会有所不同。
以下是一些常见的镀锌管外径尺寸表，仅供参考：
注意：以下数据仅供参考，实际的镀锌管外径尺寸可能因不同标准和制造商而有所差异。
请在购买镀锌管时查看确切的规格和尺寸表。
以上是一些常见的镀锌管外径尺寸，单位为毫米和英寸。
镀锌管是一种用于防腐蚀的钢管，在很多工程和建筑领域中得到广泛应用。
在选择镀锌管时，除了外径尺寸外，还需要注意管壁厚度和长度等参数，以满足具体的使用需求。
镀锌管标准尺寸表.
查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
?.?管子系列标准?压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
?表3压力管道标准分?类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的1/2?3/4?1，1216?2025代表什么1/2?、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。
镀锌管尺寸规格型号表
镀锌管尺寸规格型号表镀锌管是一种防腐蚀性能极好的钢质管道，在建筑、交通、石油、化工等领域具有广泛的应用。
为了满足不同行业的需求，市场上镀锌管的尺寸规格和型号非常多，下面就来介绍一下常见的镀锌管尺寸规格型号表。
一、镀锌管类型1. 热镀锌管：先将钢管浸入一定的镀锌水中，经过氯化铵处理之后再进行热镀锌，这种镀锌管表面平整、光滑，具有良好的耐腐蚀性。
2. 电镀锌管：将钢管浸入电镀槽中，利用电流和原电极的化学反应，将锌层镀在钢管表面。
电镀锌管的表面比热镀锌管略显粗糙，但是其防腐蚀性能相对更好。
二、镀锌管尺寸规格表GB/T 13793：直缝电熔焊管（标准尺寸）外径(mm) 1.2 1.5 2.0 2.5 3.0 3.5 4.06 √ √ √7 √ √ √8 √ √ √10 √ √11 √ √12 √ √13 √ √14 √ √15 √ √16 √ √18 √ √20 √ √22 √ √25 √ √28 √ √30 √ √32 √ √GB/T 3091：焊接钢管（标准尺寸）外径(mm) 1.2 1.5 2.0 2.5 3.0 3.5 4.06 √ √ √7 √ √√8 √ √ √9 √ √10 √ √11 √ √12 √ √13 √ √14 √ √15 √ √16 √ √18 √ √22 √ √25 √ √28 √ √30 √ √32 √ √34 √ √GB/T 6728：矩形镀锌管尺寸（标准尺寸）规格(mm) 外尺寸壁厚内尺寸40*20*1.2 40*20 1.2 37.6*17.6 50*25*1.2 50*25 1.2 47.6*22.6 50*30*1.5 50*30 1.5 47*2760*40*1.5 60*40 1.5 57*3770*40*2.0 70*40 2.0 66*3680*40*1.5 80*40 1.5 77*37100*50*2.0 100*50 2.0 96*46120*60*2.0 120*60 2.0 116*56150*100*2.0 150*100 2.0 146*96200*100*2.5 200*100 2.5 195*95三、总结镀锌管的尺寸规格和型号多种多样，常用的标准尺寸包括GB/T 13793、GB/T 3091、GB/T 6728等。
镀锌管标准尺寸表
查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
?.?管子系列标准?压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
?表3压力管道标准分?类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的1/2?3/4?1，1216?2025代表什么1/2?、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。

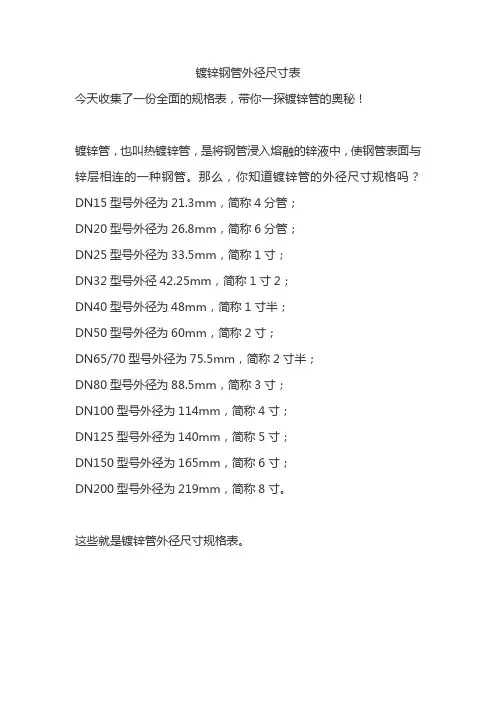

镀锌钢管外径尺寸表
镀锌钢管外径尺寸表
今天收集了一份全面的规格表，带你一探镀锌管的奥秘！
镀锌管，也叫热镀锌管，是将钢管浸入熔融的锌液中，使钢管表面与锌层相连的一种钢管。
那么，你知道镀锌管的外径尺寸规格吗？DN15型号外径为21.3mm，简称4分管；
DN20型号外径为26.8mm，简称6分管；
DN25型号外径为33.5mm，简称1寸；
DN32型号外径42.25mm，简称1寸2；
DN40型号外径为48mm，简称1寸半；
DN50型号外径为60mm，简称2寸；
DN65/70型号外径为75.5mm，简称2寸半；
DN80型号外径为88.5mm，简称3寸；
DN100型号外径为114mm，简称4寸；
DN125型号外径为140mm，简称5寸；
DN150型号外径为165mm，简称6寸；
DN200型号外径为219mm，简称8寸。
这些就是镀锌管外径尺寸规格表。
镀锌管标准尺寸表
镀锌管标准尺寸表1. 引言镀锌管是一种在金属表面镀上一层锌的管材。
镀锌管具有耐腐蚀、耐压和耐磨损等优点，广泛用于建筑、化工、石油、矿山等行业。
为了确保镀锌管的质量和尺寸的准确性，需要遵守一定的标准和规范。
本文将介绍常见的镀锌管标准尺寸表。
2. 镀锌管的分类镀锌管按照不同的标准和要求可以分为多种类型，主要包括以下几类： - GB/T 3091-2015 焊接钢管（广泛用于流体输送、结构用和一般工业用途） - GB/T 13793-2016 镀锌或镀铝层焊接钢管 - GB/T 14291-2018 矿用金属镀锌焊接钢管 - ASTM A53/A53M 无缝和焊接的黑色和热镀锌钢管 - ASTM A123/A123M 无缝镀锌（热镀）钢管和焊接镀锌（热镀）钢管 - BS 1387(EN 10255) 焊接和无缝的热镀锌钢管适用于非压力应用3. 镀锌管标准尺寸表下面是一份常见的镀锌管标准尺寸表，单位为毫米（mm）：外径（mm）壁厚（mm）重量（kg/m）21.3 2.75 1.2126.9 2.75 1.5633.7 3.25 2.4142.4 3.25 3.1048.3 3.25 3.4860.3 3.65 5.0376.1 3.65 6.3788.9 3.65 7.36114.3 4.0 10.2141.3 4.5 13.3168.3 4.5 15.8219.1 6.0 25.8273.0 6.0 31.4323.9 6.0 37.0355.6 6.0 40.94. 镀锌管的质量要求除了尺寸外，镀锌管的质量也是非常重要的。
根据不同的标准，镀锌管的质量要求略有不同，通常包括以下要点： - 热镀锌层的厚度和均匀性 - 镀锌管的表面光洁度 - 镀锌管的形状和尺寸偏差 - 镀锌管的机械性能5. 镀锌管的应用领域镀锌管由于其具有良好的耐腐蚀性和机械性能，广泛应用于以下领域： - 建筑业：楼宇水、气供热管道、吊顶杆、暖通系统管道等 - 电力工业：电力线塔、电缆套管等 - 石油和天然气工业：石油、气田输油、气管道等 - 化工工业：化工设备、管道等 - 矿山工业：煤矿通风管道、落地螺旋输送器等6. 结论镀锌管的标准尺寸表是确保镀锌管质量和尺寸准确性的重要参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
查看文章镀锌管
尺寸规格表
2010-10-29 10:00
镀锌管基本知识
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用
字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为 5MM，用 D108*5 表示，塑料管也用外径表示，如 De63，其他如钢筋混凝土管、铸铁管、镀锌钢管
等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管
子的公称直径和其内径、外径都不相等，例如：公称直径为 100MM 的无缝钢管邮 102*5、108*5 等好几种，108 为管子的外径，5 表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近
于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直
径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连
接尺寸，公称直径采用符号 DN 表示，如果在设计图纸中采用外径表示，也应该作出管道
规格对照表，表明某种管道的公称直径，壁厚。
?
.?管子系列标准?
压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表 3。
法兰标准见表 4。
?
表 3 压力管道标准
分?类大外
径系列小
外径系列
规格
DN-公称直径
Ф－外径
DN15-ф22mm，DN20-ф27mm
DN25-ф34mm，DN32-ф42mm
DN40-ф48mm，DN50-ф60mm
DN65-ф76(73)mm，DN80-ф89mm
DN100-ф114mm，DN125-ф140mm
DN150-ф168mm，DN200-ф219mm
DN250-ф273mm，DN300-ф324mm
DN350-ф360mm，DN400-ф406mm
DN450-ф457mm，DN500-ф508mm
DN600-ф610mm，
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm
DN350-ф377mm，DN400-ф426mm
DN450-ф480mm，DN500-ф530mm
DN600-ф630mm
管件的 1/2?3/4?1，1216?2025 代表什么
1/2?、3/4、1 是管材标准中的公称直径，分别俗称：半寸或 4 分、6 分、1 寸管或管件的名
称，例如 4 分管、4 分弯头等，多用于水管。
1216、2025
是指关的内径和外经，单位以毫米计。
例
12/16 是内径 12 毫米外经 16 毫米的管材。
多用于塑料管。
?1/2?、3/4?、1?为英制尺寸，
每英寸= 毫米，在钢管上常用。
1216、2025 是“内径外径”（内径 12MM，外径 16MM）的意思，在铝塑管、钢塑管上常用。
管件连接方式有几种？
G1/4，G1/8 是表示管螺纹，1/4 和 1/8 英寸。
?
管接头有管螺纹，锥螺纹，R 螺纹等等；联接方式有焊接式，扩口式，快插式，锥套式等等。
钢管的表示方法？
你讲的钢管如果是水.煤气输送钢管的话，它的表示方法就是：公称口径是指内径。
单位
是毫米或者是英寸。
[例如，φ25 的水管。
就表示公称口径（内径）是φ25mm（或者是一
英寸）的钢管]。
?
如果是无缝钢管、焊接钢管的话，它的表示方法就是：公称口径是指外径（外径×壁厚）。
单位是毫米。
[例如，φ32×3 的无缝钢管。
就表示公称口径（外径）是φ?32mm，壁
厚 3mm 的无缝钢管]。
什么是公称直径??
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字
标志。
?
公称通径(nominal?diameter)，又称平均外径(mean?outside?diameter)。
?
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之
平均值当作管径称呼。
?
DN 是公称通径，公称通径(或叫公称直径)，就是各种管子与管路附件的通用口径。
同一公
称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内
径，虽然其数值跟管道内径较为接近或相等；?
为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制 mm 表示，也可用英制 in 表示。
管路附件也用公称直径表示，意义同有缝管。
钢材重量计算方法
钢的密度为：?cm3?
钢材理论重量计算?
钢材理论重量计算的计量单位为公斤（?kg?）。
其基本公式为：?
W（重量，kg?）=F(断面积?mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000?
各种钢材理论重量计算公式如下：?
名称（单位）?
计算公式?符
号意义?计算
举例?
圆钢?盘条（kg/m）?
W=??×d×d? d?=?直
径 mm?
直径 100?mm?的圆钢，求每 m?重量。
每 m?重量=??×1002=?
螺纹钢（kg/m）?
W=??×d×d? d=?断
面直径 mm?
断面直径为 12?mm?的螺纹钢，求每 m?重量。
每 m?重量=?×12?2=?
方钢（kg/m）?
W=??×a?×a? a=?边
宽 mm?
边宽 20?mm?的方钢，求每 m?重量。
每 m?重量=??×202=?
扁钢?
（kg/m）?
W=??×b?×d? b=?边
宽 mm?
d=?厚 mm?
边宽 40?mm?，厚 5mm?的扁钢，求每 m?重量。
每 m?重量=??×40?×5=??
六角钢?
（kg/m）?
W=??×s×s? s=?对
边距离 mm?
对边距离 50?mm?的六角钢，求每 m?重量。
每 m?重量=??×502=17kg?
八角钢?
（kg/m）?
W=??×s?×s? s=?对
边距离 mm?
对边距离 80?mm?的八角钢，求每 m?重量。
每 m?重量=??×802=?。
