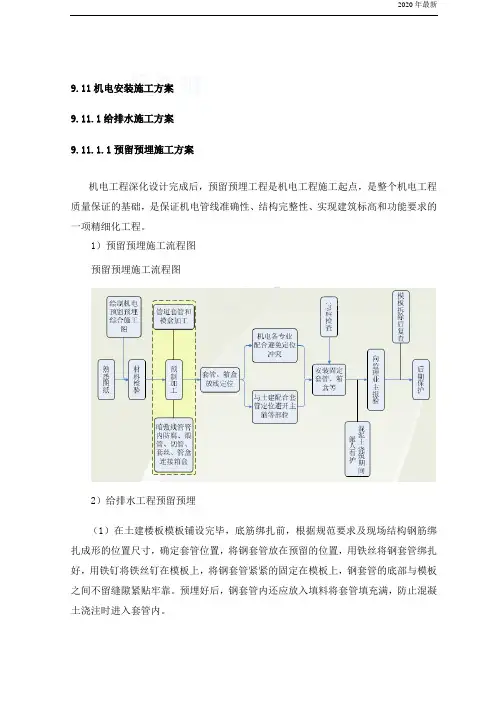

9.11机电安装施工方案

9.11.1给排水施工方案

9.11.1.1预留预埋施工方案

机电工程深化设计完成后，预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。

1）预留预埋施工流程图

预留预埋施工流程图

2）给排水工程预留预埋

（1）在土建楼板模板铺设完毕，底筋绑扎前，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。

（2）当遇有较大的孔洞,模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。对砌筑墙上的预留孔洞，派人同土建密切配合，随时检查洞口尺寸，预留出所要求的空隙量。

（3）预留套管

①套管基本要求：

A给排水管道穿过防火楼板、建筑外墙及隔墙时，应设套管，套管管径比穿墙、板的干管、立管管径大1-2号，一般套管内径不得超过管外径6mm。

B套管顶部高出完成地面20mm，高出厨房、卫生间地面50mm。安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。

C管道穿地下室建筑外墙或水池壁时应做防水套管，采取严格的防水措施，套管采用法兰钢管。

D外露管道穿过墙及隔墙，在有涂漆的装修房间或没有装修的空间，可以根据实际情况提供不锈钢装饰板。

E所有穿人防防护墙的水管均在防护墙两侧加密闭阀。穿防护墙水管在穿墙处的短管上焊接圆环翅片，并在防护墙浇注前安放在其穿墙位置。

②套管制作：

严格按照标准图集加工制作防水套管、穿墙套管，并应在套管、翼环外壁刷底漆一道，内部刷防锈漆两道。

A套管长度的确定：

穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚；

过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（厨房、卫生间50mm）；

穿基础套管长度=基础厚度+30mm+30mm（两端各伸30mm）；

密闭套管长度=墙厚+墙两面装饰厚度+80mm；

制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。

B套管管径的选择：

管径DN15～32 DN40 DN50 DN65 DN80

套管尺寸及

φ57×3 φ76×3 φ89×3.5 φ108×4 φ133×4 厚度

管径DN110 DN150 DN200 DN250 DN300

套管尺寸及

φ159×4.5 φ273×6 φ325×7 φ377*8 φ426×9 厚度

C套管安装：

a穿地下室建筑外墙套管安装：

采用柔性防水套管B型，详图如下：

b穿地上建筑外墙等防水墙体及顶板套管安装：

c一般刚性套管安装：

d穿无防水要求的楼板套管安装：

e穿有防水要求的楼板（如厨房、卫生间等）套管安装：

3）预埋件安装

（1）水泵基础预埋件：待设备选定型号核实相关尺寸后配合水泵基础施工，预埋件的位置详见施工图和水泵隔震及安装。

（2）施工安装支架用预埋件：如下图：

4）给水管道暗敷

（1）管道在穿越墙壁、楼板、及嵌墙暗敷时，应配合土建专业留洞留槽。在土建建筑墙体砌筑完毕后，墙面未抹灰前，按施工图、洁具尺寸要求、技术交底的管道标高与走向在墙体上进行划线，然后用切割机沿线将管槽切出，严禁乱剔乱凿的现象出现，墙体管槽表面必须平整，无尖角等突出物。墙槽宽度可为管道外径加40～60mm，深度可为外径加15～30mm。当横向开槽管槽长度大于1.5m时，应征得结构设计人的同意。管道在墙槽内应设管卡，管卡间距宜采用1.2～1.5m。

（2）管道安装时，根据管道设计图纸及相应洁具的要求，进行下料，将管道安装在事先剔好的管槽内，用管槽内支架将管道固定，保持管道横平竖直。安装完成后再进行水压试验，直至验收合格后，先用M10水泥砂浆将管配件固定，待其强度达到50%后，再用M7水泥砂浆将管槽全部填实。热水管道在管道四周嵌填弹性阻燃材料后再封堵，以利管道的热胀冷缩。

9.11.1.2给排水管线及设备安装

2）支吊架制作安装

管道支架加工制作前应根据管道的材质、管径大小等按标准图集S161进行选型。支架的高度应深化设计图纸进行确定，防止施工过程中管道与其它专业的管道发生“碰撞”。并考虑部分管道需保温的空间，优先选择可调支吊架，以保证施工方便及
