永磁同步电机伺服驱动系统概述
永磁同步电机伺服驱动系统概述
文献综述——永處同步电机伺服驱动系统—.前言自上世纪八十年代以来,随着微电子技术、电力电子技术、传感器技术、电机制造技术以及先进的控制理论等支撑技术的飞速发展,以交流伺服电动机为控制对象的交流伺服系统逐步取代直流伺服系统,在机电一体化、工业自动化、数控机床、大规模集成电路制造、航空航天.雷达和各种军用武器随动系统等方面得到广泛应用。
以永磁同步电机作为执行电机的数字交流伺服系统在高精度运动控制和驱动领域得到了越来越广泛的应用O永磁材料的选择对电机的结构和性能影响很大。
目前广泛应用于永磁体主要有铁氧体、稀土钻以及铁铁硼三类永磁材料。
其中钱•铁硼是近年来出现的一种新型永磁材料,其矫顽力和剩磁密度都商于其他两类永磁材料,且成本比稀土姑低得多,是目前应用置为广泛的永磁材料。
永饌材料的发展也对永磁同步电机的应用起着至关重要的作用。
二.正文1. 交流伺服系统的槪念及分类1.1概念伺服来自英文单词Servo,指系统跟随外部指令进行人们所期望的运动,运动要素包括位置、速度和力矩。
伺服系统的发展经历了从液压、气动到电气的过程,而电气伺服系统包括伺服电机、反馈装置和控制器。
在20世纪60年代,最早是直流电机作为主要执行部件,在70年代以后,交流伺服电机的性价比不斷提鬲,逐渐取代直流电机成为伺服系统的主导执行电机。
控制器的功能是完成伺服系统的闭环控制,包括力矩.速度和位置等。
在交流伺服系统中,电动机的类型有永磁同步交流伺服电机(PMSM)和感应异步交流伺服电机(IM),其中,永磁同步电机具备十分优良的低速性能、可以实现弱磁高速控制,调速围宽广、动态特性和效率都很离,已经成为伺服系统的主流之选。
普遍应用的永磁伺服电机有两大类:一类称为无刷直流电机(BLDC),另一类称为三相永磁同步电机(PMSM) o永磁同步电机的特点是用永磁体取代绕线式同步电机转子中的励磁绕纽,从而省去了励磁线圈、滑环和电刷,因此具有转子转动惯董小、响应速度快、效率离、功率密度高等优点,在要求高性能的伺服领域得到了广泛的应用。
永磁同步电机伺服控制系统
1 永磁同步电机伺服控制系统的构成
基本部分: 永磁同步电机; 电压型PWM逆变器; 电流传感器; 磁极位置传感器; 电流控制器。
如果需要进行速度和位置控制,还需要速 度传感器、速度控制器、位置传感器以及位置 控制器。
永磁同步电机伺服控制系统
永磁同步电机伺服控制系统构成如图1 所示:
图6 永磁同步电机的常用转子结构
永磁同步电机伺服控制系统
(a) 直轴电枢反应磁通路径 (b) 交轴电枢反应磁通路径
图7 交、直轴电枢反应磁通路径
永磁同步电机伺服控制系统
对于图6(k)所示结构,通过采用多层 倒圆弧形永磁体来增大磁阻转矩,永磁体的抗 去磁能力强,气隙磁密高,且波形更接近正弦 形。
表面永磁体结构的优点:转子直径小,转 动惯量低;等效气隙大、定位转矩小、绕组电 感低,有利于电机动态性能的改善;这种转子 结构电机的电枢反应小、转矩电流特性的线性 度高,控制简单、精度高。因此,一般永磁交 流伺服电机多采用这种转子结构。
永磁同步电机伺服控制系统
增加绕组的分布系数,使电动势波形的 正弦性得到改善;
可以得到线圈节距为 1 的集中式绕组设 计,线圈绕在一个齿上,缩短了线圈周 长和端部伸出长度,减少了用铜量;线 圈端部没有重叠,可不放置相间绝缘;
可能用专用绕线机 ,直接将线圈绕在齿 上,取代传统嵌线工艺,提高了劳动生 产率,降低了成本;减小了定子轭部厚 度,提高了电机的功率密度;
电机绕组电阻减小 ,铜耗降低,进而提 高机效率和降低温升;
降低了定位转矩,利于减小振动和噪声。
永磁同步电机伺服控制系统
如图4为具有分数槽绕组的电机定子。
图4 具有分数槽绕组的电机定子
永磁同步电机伺服控制系统
伺服电动机
伺服电动机认知1.永磁交流伺服系统概述现代高性能的伺服系统,大多数采用永磁交流伺服系统,其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
(1)交流伺服电动机的工作原理伺服电机内部的转子是永久磁铁,驱动器控制的u/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电动机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。
伺服电动机的精度决定于编码器的精度(线数)。
伺服驱动器控制交流永磁伺服电动机(PMSM)时,可分别工作在电流(转矩)、速度、位置控制方式下。
系统的控制结构框图如图7-17所示。
系统基于测量电机的两相电流反馈(Ia、Ib)和电机位置。
将测得的相电流(Ia、Ib)结合位置信息,经坐标变化(从a,b,c坐标系转换到转子d,q坐标系),得到Ia、Ib分量,分别进入各自的电流调节器。
电流调节器的输出经过反向坐标变化(从d,q坐标系转换到a,b,c坐标系),得到三相电压指令。
控制芯片通过这三相电压指令,经过反向、延时后,得到6路PWM波输出到功率器件,控制电机运行。
伺服驱动器均采用数字信号处理器(DSP)作为控制核心,其优点是可以实现比较复杂的控制算法,实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入了软启动电路,以减小启动过程对驱动器的冲击。
智能功率模块(IPM)的主要拓扑结构是采用了三相桥式电路,原理图如图7-18所示。
利用了脉宽调制技术(Pulse width Modulation,PWM),通过改变功率晶体管交替导通的时间来改变逆变器输出波形的频率,改变每半周期内晶体管的通断时问比,即通过改变脉冲宽度来改变逆变器输出电压幅值的大小以达到调节功率的目的。
关于图7-17中的矢量控制原理,此处不予讨论。

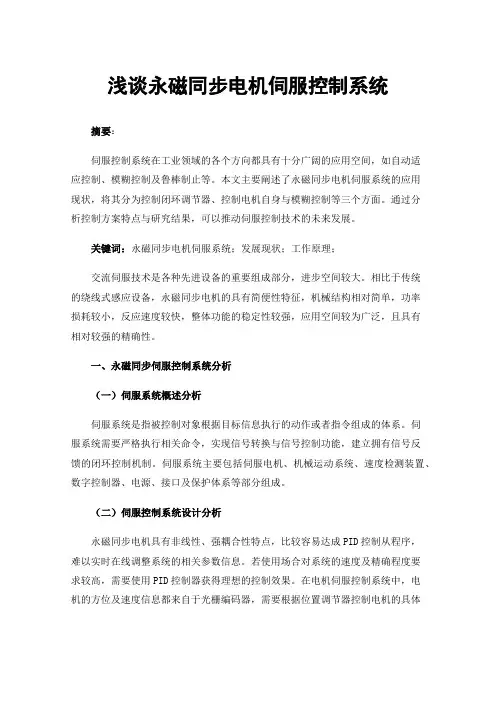

浅谈永磁同步电机伺服控制系统
浅谈永磁同步电机伺服控制系统摘要:伺服控制系统在工业领域的各个方向都具有十分广阔的应用空间,如自动适应控制、模糊控制及鲁棒制止等。
本文主要阐述了永磁同步电机伺服系统的应用现状,将其分为控制闭环调节器、控制电机自身与模糊控制等三个方面。
通过分析控制方案特点与研究结果,可以推动伺服控制技术的未来发展。
关键词:永磁同步电机伺服系统;发展现状;工作原理;交流伺服技术是各种先进设备的重要组成部分,进步空间较大。
相比于传统的绕线式感应设备,永磁同步电机的具有简便性特征,机械结构相对简单,功率损耗较小,反应速度较快,整体功能的稳定性较强,应用空间较为广泛,且具有相对较强的精确性。
一、永磁同步伺服控制系统分析(一)伺服系统概述分析伺服系统是指被控制对象根据目标信息执行的动作或者指令组成的体系。
伺服系统需要严格执行相关命令,实现信号转换与信号控制功能,建立拥有信号反馈的闭环控制机制。
伺服系统主要包括伺服电机、机械运动系统、速度检测装置、数字控制器、电源、接口及保护体系等部分组成。
(二)伺服控制系统设计分析永磁同步电机具有非线性、强耦合性特点,比较容易达成PID控制从程序,难以实时在线调整系统的相关参数信息。
若使用场合对系统的速度及精确程度要求较高,需要使用PID控制器获得理想的控制效果。
在电机伺服控制系统中,电机的方位及速度信息都来自于光栅编码器,需要根据位置调节器控制电机的具体方位信息。
需要根据位置环的输出实现给定速度环,运用电机进行电流转换,有效控制两个不同的直轴分量。
二、永磁同步电机控制策略发展现状分析首先,永磁同步电机的发展速度较快,具有敏感的感应组织和磁能积组织,能够在电机中发挥重要作用。
由于电机中含有较为特殊的原料,对于气温变化较为敏感,容易生锈,需要对其进行二次管理,确保电机功能的连续性与可靠性。
大多数永磁原料的温度可以达到两百度以上,能够满足社会发展的最基本要求。
其次,电机本身属于电力电子技术,能够帮助完成强弱电之间的转换任务,是功能切换的重要纽带。
永磁同步伺服电机(PMSM)驱动器原理
永磁同步伺服电机(PMSM)驱动器原理电动机无电刷和换向器,工作可靠,维护和保养简单;定子绕组散热快;惯量小,易提高系统的快速性;适应于高速大力矩工作状态;相同功率下,体积和重量较小,广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合,满足了传动领域的发展需求。
永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后,目前已经进入了全数字的时代。
全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定,还充分发挥了数字控制在控制精度上的优势和控制方法的灵活,使伺服驱动器不仅结构简单,而且性能更加的可靠。
现在,高性能的伺服系统,大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
伺服驱动器有两部分组成:驱动器硬件和控制算法。
控制算法是决定交流伺服系统性能好坏的关键技术之一,是国外交流伺服技术封锁的主要部分,也是在技术垄断的核心。
交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成,其结构组成如图1所示。
其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。
我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体,使其非常适用于高精度、高性能要求的伺服驱动领域,还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。
目前主流的伺服驱动器均采用数字信号处理器(dsp)作为控制核心,其优点是可以实现比较复杂的控制算法,事项数字化、网络化和智能化。
功率器件普遍采用以智能功率模块(ipm)为核心设计的驱动电路,ipm内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
伺服驱动器大体可以划分为功能比较独立的功率板和控制板两个模块。
如图2所示功率板(驱动板)是强电部,分其中包括两个单元,一是功率驱动单元ipm用于电机的驱动,二是开关电源单元为整个系统提供数字和模拟电源。
永磁同步电机伺服控制系统
永磁同步电机伺服控制系统
Lu
laσ
La 0
La2
cos 2θ
Lv
laσ
La 0
La 2
cos
2θ
2
3
Lw
laσ
La 0
La 2
cos
2θ
2 3
laσ —定子绕组的漏感; La0 —定子绕组自感的平均值; La2 —定子绕组自感的二次谐波幅值。
转子主要由永磁体、导磁轭和转轴构成。 永磁体贴在导磁轭上,导磁轭为圆筒形,套在 转轴上。
永磁同步电机伺服控制系统
如图2为永磁同步电机结构示意图。
图2 永磁同步电机的结构示意图
永磁同步电机伺服控制系统
工作原理:电枢绕组中通过对称的三相电 流时,定子将产生一个以同步转速推移的旋转 磁场。在稳态情况下,转子转速恒为磁场的同 步转速。于是,定子旋转磁场与转子的永磁体 产生的主极磁场保持静止,它们之间相互作用 产生电磁转矩,拖动转子旋转,进行机电能量 转换。当负载发生变化时,转子的瞬时转速就 会发生变化,这时,如果通过传感器检测转子 的位置和速度,根据转子永磁体磁场的位置, 利用逆变器控制定子绕组中电流的大小、相位 和频率,便会产生连续的转矩作用到转子上。
永磁同步电机伺服控制系统
Muv M vw M wu —绕组间的互感。
M uv
1 2
La 0
La 2
cos
2θ
2
3
M vw
1 2
La 0
La 2
cos
2θ
M wu
1 2
La 0
La 2
cos
2θ
2
伺服系统基础知识资料
交流永磁同步伺服驱动系统一、伺服系统简介伺服来自英文单词Servo,指系统跟随外部指令进行人们所期望的运动,运动要素包括位置、速度和力矩。
伺服系统的发展经历了从液压、气动到电气的过程,而电气伺服系统包括伺服电机、反馈装置和控制器。
在20世纪60年代,最早是直流电机作为主要执行部件,在70年代以后,交流伺服电机的性价比不断提高,逐渐取代直流电机成为伺服系统的主导执行电机。
交流永磁同步伺服驱动系统(以下简称伺服系统),是基于国外高端伺服技术开发出适合于国内环境的伺服驱动系统,具有性能优异、可靠性强,广泛应用于数控机床、织袜机械、纺织机械、绣花机、雕刻机械等领域,在这些要求高精度高动态性能以及小体积的场合,应用交流永磁同步电机(PMSM)的伺服系统具有明显的优势。
其中,PMSM具备十分优良的低速性能、可以实现弱磁高速控制,调速范围宽广、动态特性和效率都很高。
交流伺服系统的性能指标可以从调速范围、定位精度、稳速精度、动态响应和运行稳定性等方面来衡量。
伺服系统调速范围一般的在1:5000~1:10000;定位精度一般都要达到±1个脉冲;稳速精度,尤其是低速下的稳速精度,比如给定1rpm时,一般的在±0.1rpm以内,高性能的可以达到±0.01rpm以内;动态响应方面,通常衡量的指标是系统最高响应频率,即给定最高频率的正弦速度指令,系统输出速度波形的相位滞后不超过90°或者幅值不小于50%。
应用在特定要求高的一些场合,目前国内主流产品的频率在200~500Hz。
运行稳定性方面,主要是指系统在电压波动、负载波动、电机参数变化、上位控制器输出特性变化、电磁干扰、以及其他特殊运行条件下,维持稳定运行并保证一定的性能指标的能力。
二、伺服系统的组成伺服系统的组成1.上位机上位机通过控制端口发送指令(模拟指令或脉冲指令)给驱动器。
驱动器跟随外部指令来执行,同时驱动器反馈信号给上位机。
《永磁同步电机伺服控制系统的研究》范文
《永磁同步电机伺服控制系统的研究》篇一一、引言随着现代工业的快速发展,对于精确、快速和可靠的驱动控制系统需求日益增加。
其中,永磁同步电机(PMSM)伺服控制系统因其高效率、高精度和高动态响应等优点,在机器人、数控机床、航空航天等领域得到了广泛应用。
本文旨在研究永磁同步电机伺服控制系统的相关技术及其应用。
二、永磁同步电机基本原理永磁同步电机(PMSM)是一种利用永磁体产生磁场并由电机电流进行励磁控制的电机。
其工作原理是:当电机通电时,定子中的电流产生磁场,与转子上的永磁体相互作用,产生力矩,驱动电机转动。
PMSM具有高效率、高功率密度和良好的控制性能等特点。
三、伺服控制系统设计伺服控制系统是PMSM的核心部分,主要包括电流环、速度环和位置环三部分。
在伺服控制系统中,需要采用先进的控制策略和算法,以实现对电机的高精度控制。
(一)电流环设计电流环是伺服控制系统的内环,负责控制电机的电流。
为了实现高精度的电流控制,需要采用数字PID控制器等先进控制策略。
此外,还需要考虑电机的参数变化和外部干扰等因素对电流环的影响。
(二)速度环设计速度环是伺服控制系统的中环,负责控制电机的速度。
为了实现快速、平稳的速度控制,需要采用矢量控制等先进的控制策略。
此外,还需要考虑电机的负载变化和机械系统的动态特性等因素对速度环的影响。
(三)位置环设计位置环是伺服控制系统的外环,负责控制电机的位置。
为了实现高精度的位置控制,需要采用先进的算法和传感器技术。
同时,还需要考虑机械系统的非线性因素和外部干扰等因素对位置环的影响。
四、先进控制策略研究为了进一步提高伺服控制系统的性能,需要研究先进的控制策略和算法。
其中包括:无差拍控制、滑模变结构控制、神经网络控制和模糊控制等。
这些先进的控制策略可以有效地提高系统的动态性能、鲁棒性和适应性。
五、应用研究永磁同步电机伺服控制系统在机器人、数控机床、航空航天等领域有着广泛的应用。
其中,在机器人领域,PMSM伺服控制系统可以实现高精度的位置控制和速度控制,提高机器人的工作效率和精度;在数控机床领域,PMSM伺服控制系统可以实现高精度的加工和定位,提高产品的加工精度和质量;在航空航天领域,PMSM伺服控制系统可以实现高精度的姿态控制和轨迹跟踪等任务。
伺服驱动系统概述
伺服驱动系统概述伺服驱动系统是一种用于控制机械运动的系统,其中伺服动力装置控制着执行运动的设备,如伺服电机、伺服阀、伺服活塞等。
该系统通过传感器检测和反馈设备位置、速度和力量,并通过与外部控制器通信来控制设备的运动。
伺服驱动系统在工业生产中被广泛应用,能够实现高精度、高速和高可靠性的运动控制。
它被应用于自动化机械领域,如机床、印刷机、纺织机械、自动包装机、搬运机器人等。
此外,伺服驱动系统也广泛应用于航空航天、汽车、电子设备等领域。
伺服驱动系统一般由三个基本部分组成:伺服动力装置、传感器和控制器。
伺服动力装置负责执行运动,传感器用于检测设备的位置、速度和力量,控制器用于接收传感器反馈信号,并根据预定的要求来调整伺服动力装置的运动。
伺服动力装置通常是一个伺服电机,它通过驱动机械传输部件,将电能转换为机械能,从而实现设备的运动。
伺服电机具有高精度、高功率密度和高响应速度的特点,能够满足各种工作环境和负载要求。
常见的伺服电机类型包括直流伺服电机、交流伺服电机和步进伺服电机。
传感器用于检测设备的位置、速度和力量,并将测量结果转换为电信号进行反馈。
这些传感器包括编码器、位置传感器、速度传感器和力传感器等。
编码器通过检测转子位置来确定伺服电机的位置,并将这些位置信息反馈给控制器。
位置传感器和速度传感器用于检测设备的位置和速度,并将结果反馈给控制器。
力传感器用于测量设备施加的力,并将结果反馈给控制器,以实现负载控制和力控制。
控制器是伺服驱动系统的核心部分,它接收传感器的反馈信号,并根据预定的要求来调整伺服动力装置的运动。
控制器通常由一个数字信号处理器和一个运动控制器组成。
数字信号处理器用于接收传感器的信号,并进行数学运算和控制算法的实现。
运动控制器负责控制伺服电机的速度和位置,以及其他相关参数的调整。
总之,伺服驱动系统是一种用于控制机械运动的系统,包括伺服动力装置、传感器和控制器。
它通过实时检测和反馈设备的位置、速度和力量来控制设备的运动,并实现高精度、高速和高可靠性的运动控制。
永磁交流同步伺服电机的结构和工作原理
永磁交流同步伺服电机的结构和工作原理
交流同步伺服电机的种类:
励磁式、永磁式、磁阻式和磁滞式
(1)永磁交流同步伺服电机的结构
永磁交流同步伺服电机由定子、转子和检测元件三部分组成。
电枢在定子上,定子具有齿槽,内有三相交流绕组,形状与普通交流感应电机的定于相同。
永磁交流同步伺服电机结构
(2)永磁交流同步伺服电机工作原理和性能
永磁交流同步伺服电机的性能同直流伺服电机一样,也用持性曲线和数据表来表示。
最主要的是转矩—速度特性曲线。
在连续工作区(Ⅰ区),速度和转矩的任何组合,都可连续工作。
但连续工作区的划分受到一定条件的限制。
连续工作区划定的条件有两个:一是供给电机
的电流是理想的正弦波;二是电机工作在某一特定温度下。
断续工作区(Ⅱ区)的范围更大,尤其在高速区,这有利于提高电机的加、减速能力。
工作原理特性曲线。
永磁同步电机 和伺服电机
永磁同步电机和伺服电机永磁同步电机与伺服电机。
一、永磁同步电机。
(一)基本原理。
永磁同步电机(Permanent Magnet Synchronous Motor,PMSM)是一种同步电机,其转子采用永磁体励磁。
定子绕组通入三相交流电后,会在电机内部产生旋转磁场。
由于转子的永磁体与定子旋转磁场相互作用,使得转子跟随旋转磁场同步旋转。
永磁体的存在使得电机具有较高的效率,因为不需要额外的励磁电流来产生磁场。
根据永磁体在转子上的安装方式不同,可以分为表面式永磁同步电机和内置式永磁同步电机。
表面式永磁同步电机的永磁体安装在转子表面,结构简单,易于制造;内置式永磁同步电机的永磁体嵌在转子内部,具有更高的转矩密度和更好的弱磁性能。
(二)特点。
1. 高效率。
- 由于永磁体提供磁场,减少了励磁损耗,在额定工况下,永磁同步电机的效率通常比异步电机高5 - 10%。
例如,在一些工业应用中,对于长期运行的设备,高效率意味着更低的能耗成本。
2. 高功率因数。
- 永磁同步电机的功率因数接近1,这意味着在电网供电时,电机对电网的无功需求较小。
这样可以减少电网的无功补偿设备的容量需求,提高电网的供电质量。
3. 小体积、高转矩密度。
- 永磁体的高磁场强度使得电机在相同的功率和转速要求下,可以设计得更小更紧凑。
例如,在电动汽车的驱动电机应用中,小体积的永磁同步电机能够在有限的空间内提供足够的转矩。
(三)应用领域。
1. 电动汽车。
- 是电动汽车驱动电机的主流选择之一。
它能够满足电动汽车对高效率、高转矩密度和宽调速范围的要求。
例如,特斯拉的部分车型就采用了永磁同步电机,能够为车辆提供良好的加速性能和较长的续航里程。
2. 工业自动化设备。
- 在工业机器人、数控机床等设备中广泛应用。
在工业机器人关节驱动中,永磁同步电机的高精度和高响应速度能够满足机器人精确运动控制的需求。
3. 家用电器。
- 如空调、冰箱等。
在空调压缩机的驱动中,永磁同步电机的高效率有助于降低空调的能耗,符合节能的要求。
永磁同步伺服电机驱动器工作原理
永磁同步伺服电机驱动器工作原理
嘿,朋友!今天咱就来唠唠永磁同步伺服电机驱动器的工作原理,这可老有意思啦!
你想啊,这永磁同步伺服电机驱动器就像是一个超级厉害的指挥官!比如说开车吧,你就是那个司机,车就是电机,而永磁同步伺服电机驱动器呢,就是那个在后台指挥你怎么开、开多快、往哪转的厉害角色!它能精确地控制着电机的一举一动。
它是怎么做到的呢?首先啊,它就像个敏锐的侦察兵,能时刻感知到电机的状态,比如转速啦、位置啦等等。
哎呀,这不就像你时刻知道自己车的速度和方向一样嘛!然后呢,它会根据这些信息,快速地做出决策,发出指令。
“嘿,电机,加速!”“嘿,往这边转一点!”这不就跟你在路上听导航的指示一样嘛!
再说说它的精度,那可真是没得说啊!它能让电机的动作超级精准,误差小到几乎可以忽略不计。
你想想,要是没了它,那电机不就乱套啦,一会儿快一会儿慢,那还怎么用啊!就好比你走路,要是没个准头,一会儿向左歪一会儿向右斜,那不就摔跟头啦!
而且哦,这永磁同步伺服电机驱动器还特别聪明,它可以根据不同的需求进行调整和优化。
如果任务变难了,它也能马上调整策略,保证电机正常工作。
就跟你玩游戏遇到难关,你也得赶紧想办法应对一样啊!
总之啊,永磁同步伺服电机驱动器就是这么一个神奇又重要的东西!它让电机变得乖乖听话,为我们的各种设备提供了强大的动力和精准的控制。
它就是那个默默工作却又不可或缺的幕后英雄啊!你说,它是不是超级厉害呢?。
永磁同步电机伺服驱动系统概述
文献综述——永磁同步电机伺服驱动系统一.前言自上世纪八十年代以来,随着微电子技术、电力电子技术、传感器技术、电机制造技术以及先进的控制理论等支撑技术的飞速发展,以交流伺服电动机为控制对象的交流伺服系统逐步取代直流伺服系统,在机电一体化、工业自动化、数控机床、大规模集成电路制造、航空航天、雷达和各种军用武器随动系统等方面得到广泛应用。
以永磁同步电机作为执行电机的数字交流伺服系统在高精度运动控制和驱动领域得到了越来越广泛的应用。
永磁材料的选择对电机的结构和性能影响很大。
目前广泛应用于永磁体主要有铁氧体、稀土钴以及钕铁硼三类永磁材料。
其中钕铁硼是近年来出现的一种新型永磁材料,其矫顽力和剩磁密度都高于其他两类永磁材料,且成本比稀土钴低得多,是目前应用最为广泛的永磁材料。
永磁材料的发展也对永磁同步电机的应用起着至关重要的作用。
二.正文1. 交流伺服系统的概念及分类1.1 概念伺服来自英文单词Servo,指系统跟随外部指令进行人们所期望的运动,运动要素包括位置、速度和力矩。
伺服系统的发展经历了从液压、气动到电气的过程,而电气伺服系统包括伺服电机、反馈装置和控制器。
在20世纪60年代,最早是直流电机作为主要执行部件,在70年代以后,交流伺服电机的性价比不断提高,逐渐取代直流电机成为伺服系统的主导执行电机。
控制器的功能是完成伺服系统的闭环控制,包括力矩、速度和位置等。
在交流伺服系统中,电动机的类型有永磁同步交流伺服电机(PMSM)和感应异步交流伺服电机(IM),其中,永磁同步电机具备十分优良的低速性能、可以实现弱磁高速控制,调速范围宽广、动态特性和效率都很高,已经成为伺服系统的主流之选。
普遍应用的永磁伺服电机有两大类:一类称为无刷直流电机(BLDC),另一类称为三相永磁同步电机(PMSM)。
永磁同步电机的特点是用永磁体取代绕线式同步电机转子中的励磁绕组,从而省去了励磁线圈、滑环和电刷,因此具有转子转动惯量小、响应速度快、效率高、功率密度高等优点,在要求高性能的伺服领域得到了广泛的应用。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍一、伺服电机• 伺服驱动器的控制原理伺服电机和伺服驱动器是一个有机的整体,伺服电动机的运行性能是电动机及其驱动器二者配合所反映的综合效果。
1、永磁式同步伺服电动机的基本结构图1为一台8极的永磁式同步伺服电动机结构截面图,其定子为硅钢片叠成的铁芯和三相绕组,转子是由高矫顽力稀土磁性材料(例如钕铁錋)制成的磁极。
为了检测转子磁极的位置,在电动机非负载端的端盖外面还安装上光电编码器。
驱动器根据反馈值与目标值进行比较,调整转子转动的角度。
伺服电机的精度决定于编码器的精度(线数)。
图1 永磁式同步伺服电动机的结构图2 所示为一个两极的永磁式同步电机工作示意图,当定子绕组通上交流电源后,就产生一旋转磁场,在图中以一对旋转磁极N、S表示。
当定子磁场以同步速n1逆时针方向旋转时,根据异性相吸的原理,定子旋转磁极就吸引转子磁极,带动转子一起旋转,转子的旋转速度与定子磁场的旋转速度(同步转速n1)相等。
当电机转子上的负载转矩增大时,定、转子磁极轴线间的夹角θ就相应增大,导致穿过各定子绕组平面法线方向的磁通量减少,定子绕组感应电动势随之减小,而使定子电流增大,直到恢复电源电压与定子绕组感应电动势的平衡。
这时电磁转矩也相应增大,最后达到新的稳定状态,定、转子磁极轴线间的夹角θ称为功率角。
虽然夹角θ会随负载的变化而改变,但只要负载不超过某一极限,转子就始终跟着定子旋转磁场以同步转速n1转动,即转子的转速为:(1-1)图 2 永磁同步电动机的工作原理电磁转矩与定子电流大小的关系并不是一个线性关系。
事实上,只有定子旋转磁极对转子磁极的切向吸力才能产生带动转子旋转的电磁力矩。
因此,可把定子电流所产生的磁势分解为两个方向的分量,沿着转子磁极方向的为直轴(或称d轴)分量,与转子磁极方向正交的为交轴(或称q轴)分量。
显然,只有q轴分量才能产生电磁转矩。
由此可见,不能简单地通过调节定子电流来控制电磁转矩,而是要根据定、转子磁极轴线间的夹角θ确定定子电流磁势的q轴和d轴分量的方向和幅值,进而分别对q轴分量和d轴分量加以控制,才能实现电磁转矩的控制。
浅谈永磁同步电机伺服系统及其现状
着科 学技 术 日新 月异 的发展 , 人 类对产品的需求量 已经远不是手 工作 业就 能够满足 了, 这就促使 了社会 生产从传统的手工作业方式向机 械化 生产方式迈进 。在 电机的应 用过程 中, 电机被不 断的改革创新 , 一 系列功能强大实用性高的电机不断 出现在A. i J ' 1 的视野 , 从 而进一步 的推进 了人 类社会 的向前发展 。本文从 交流伺服 系统的结构方 面出发 , 对 系统 中各 个单元的一些基本功能进行 了简要介 绍, 并且对永磁 体 同步电机调速 系统与无刷直流 电机调速 系统进行 了全面的分析和 比较 ,在 文章 的最后还对永磁体 同步 电机伺服 系统的前景从 国内外
两 个 市 场 的发 展 现 状 进 行 了评 价 。
关键词 : 伺服 系统 ; 永磁 同步电机 ; 直流无刷 电机
2 . 4位置控制 系统 。对于不 同的信号 , 位置控制 系统所表现出的 随着科 学技术 的 日新月异 , 电机在人类 的生活生产 中起 到了重 生 是不 同的 。 典型 的输入信号有 三种形式: 位置输入( 位置阶跃 输 要 的作用 ,在 人类运用 电机 的过程 中对 电机进 行 了不 断的改进创 特 I 新, 在 二十世纪八 十年代 , 由于微处理 技术和半导体功 率器件技 术 入 ) 、 速度输入( 斜坡输人 ) 以及加速度输入( 抛物线输入 ) 。 位置传感 等制造水平 的不 断提 高 , 交流伺 服电机 已经成为 了应用最 为广泛 的 器一般采用高分辨率的旋转变压器 、 光电编码器 、 磁编码器等元件 。 能输出转子 的绝对位置 , 但其解 码 电机之一。所谓 的伺 服系统就是使 物体 的位 置 、 方位和状态 等输 出 旋转 变压器输 出两相 正交波形 , 价格 昂贵。磁编码器是实现数字反馈控制性价 比较高的 被 控量 能够 跟随输入 目标 ( 或给定值 ) 的任意变化的 自动控制系统 。 电路复杂 , 还可以依靠磁极变化检测位置 , 目前 正处 于研究 阶段 , 其分辨 它的主要任务 是按控制命令 的要求 、 对功率进行 放大 、 变换与调 控 器件 , 等处理 , 使驱动装置输 出的力矩 、 速 度和位置控制的非常灵活方便 。 率较低 。 2 . 5接 口通讯单元 。接 口包括键盘 , 显示 、 控制 Y O接 口、 串行通 目前 , 随着科学技 术的不断提高 , 人类 在永磁体 同步 电机伺服 系统 / O接 口电路 中 , 有许 多数字 信号需 的应用上已经开始逐 步完善成熟 , 以下 内容是通过对永磁体 同步电 信等 。伺 服单元 内部及 对外 的 I 更新速度也不同。 机伺服系统的发展历史 以及其结构 特征进行深入的剖析 , 并 对其 在 要 隔离 。这些数字信号代表的信息不 同, 3永磁 同步 电机伺服 系统的国内外发展现状 国内外的发展现状进行了详细的阐述 。 1概 述 早 期对永磁 同步电机 的研究 主要为 固定 频率供 电的永磁 同步 特别是稳态特性和直接起动性能的研 究。V . 从2 0世纪 7 0年代后期 到 8 0年代初期 , 随着微处理技术 , 大功 电机运行特性 的研究 , . H o n s i n g e r 和 M. A . R a h ma n等人对永 磁 同步 电机 的直接起 动方 面 率高性能半导体 功率 器件技术 和电机永磁材料制造工艺 的发展 , 其 B 在二十世纪八十年代 国外开始对逆变器供电 性 能价格 比的 日益提高 , 交流伺服技术 一交流伺服 电机 和交 流伺 服 做 了大量 的研究工作。 的永磁 同步 电机进行了深入的研 究, 其供 电的永磁 同步 电机与直接 控制系统逐渐成为主导产 品。现如今 , 性 能相对较 高的一些 伺服系 起动 的永磁 同步 电机的结构基本相 同 , 但 多数情况下无阻尼绕组 。 统基本采用永磁同步性交流伺 服电机 , 并且永磁 同步电机交 流伺服 系统在技术应用上已经逐步形 成模 式 , 具备 了十分优 良的低 速性能 随着对永磁 同步电机调 速系统性 能要求 的不 断提 高 , G . R . S l e — 提 出了现代 并可实现 弱磁 高速控制 , 能快速 、 准确 定位的控制驱 动器组成 的全 m on 等人 针对 调速系统 快速动态性 能和高效率 的要求 , 可设计 出高效率 、 高力矩惯量 比、 高能量 数字位置伺服系统。 并 且随着永磁材料性能 的大幅度提高和价格的 永磁 同步 电机 的设计方法。 降低 , 特别是钕铁硼永磁 的热稳定性 和耐腐蚀性 的改善和价格的逐 密度 的永磁 同步 电机。 近年来 微型计算 机技术的发展 , 永磁 同步 电动机矢 量控制系统 步降低以及电力电子器件的进一步发展 , 加上永磁 电机研究开发经 D . N a u n i n等研制了一种永磁 同 验的逐步成 熟 , 经大力推广 和应用 已有研究 成果 , 其在 工业生产 领 的全数字控制也取得 了很大的发展 。 域中的领域也越来越广泛 , 正 向大功率化 ( 高转速 、 高转 矩 ) 、 高功能 步电动机矢量控制系统 ,采用 了十六位单片机 8 0 9 7作为控制计算 机, 实现了高精度 、 高动态响应的全数字控制。 化和微型化方面发展。
永磁同步电机伺服系统控制中的自抗扰控制策略
永磁同步电机伺服系统控制中的自抗扰控制策略近年来,永磁同步电机(Permanent Magnet Synchronous Motor,PMSM)在伺服系统领域得到了广泛的应用,其高效、高性能的特点使其成为工业控制领域的热门选择。
在PMSM伺服系统中,控制策略的选择至关重要,而自抗扰控制策略(Active Disturbance Rejection Control,ADRC)正是一种被广泛应用和研究的控制策略之一。
本文将就永磁同步电机伺服系统控制中的自抗扰控制策略进行详细的探讨,希望能为您带来新的见解和启发。
让我们简要回顾一下永磁同步电机(PMSM)伺服系统的基本原理。
PMSM是一种采用永磁体作为电磁铁的同步电机,其特点是具有高效率、高功率因数、大功率密度等优点。
PMSM广泛应用于需要快速响应和高精度控制的场合,例如数控机床、印刷设备、飞行器等领域。
在PMSM伺服系统中,控制目标是实现电机的精确转矩控制,以满足不同工况下的运行需求。
针对PMSM伺服系统的控制要求,自抗扰控制策略应运而生。
自抗扰控制是一种基于对系统扰动进行实时测量和估计的控制策略,通过对扰动的补偿来实现对系统的精确控制。
相比于传统的PID控制,自抗扰控制能够更好地应对外部扰动和模型误差,具有良好的鲁棒性和鲁棒性。
在PMSM伺服系统中,自抗扰控制策略的设计和实现涉及到多个关键环节,包括扰动观测器的设计、参数的辨识与补偿、控制律的设计等。
其中,扰动观测器是自抗扰控制策略的核心组成部分,通过对扰动信号的实时估计,实现对扰动的实时补偿。
对PMSM电机的数学建模和参数辨识也是自抗扰控制的重要基础,准确的模型和参数估计将直接影响控制系统的性能和稳定性。
在自抗扰控制策略的设计中,还需要考虑控制律的设计和调整。
传统的自抗扰控制往往采用线性控制律,但在实际应用中,PMSM电机的非线性特性经常会带来挑战。
如何设计一种适应PMSM电机非线性特性的自抗扰控制律,是当前研究和应用中的重要问题之一。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
文献综述——永磁同步电机伺服驱动系统一.前言自上世纪八十年代以来,随着微电子技术、电力电子技术、传感器技术、电机制造技术以及先进的控制理论等支撑技术的飞速发展,以交流伺服电动机为控制对象的交流伺服系统逐步取代直流伺服系统,在机电一体化、工业自动化、数控机床、大规模集成电路制造、航空航天、雷达和各种军用武器随动系统等方面得到广泛应用。
以永磁同步电机作为执行电机的数字交流伺服系统在高精度运动控制和驱动领域得到了越来越广泛的应用。
永磁材料的选择对电机的结构和性能影响很大。
目前广泛应用于永磁体主要有铁氧体、稀土钴以及钕铁硼三类永磁材料。
其中钕铁硼是近年来出现的一种新型永磁材料,其矫顽力和剩磁密度都高于其他两类永磁材料,且成本比稀土钴低得多,是目前应用最为广泛的永磁材料。
永磁材料的发展也对永磁同步电机的应用起着至关重要的作用。
二.正文1. 交流伺服系统的概念及分类1.1 概念伺服来自英文单词Servo,指系统跟随外部指令进行人们所期望的运动,运动要素包括位置、速度和力矩。
伺服系统的发展经历了从液压、气动到电气的过程,而电气伺服系统包括伺服电机、反馈装置和控制器。
在20世纪60年代,最早是直流电机作为主要执行部件,在70年代以后,交流伺服电机的性价比不断提高,逐渐取代直流电机成为伺服系统的主导执行电机。
控制器的功能是完成伺服系统的闭环控制,包括力矩、速度和位置等。
在交流伺服系统中,电动机的类型有永磁同步交流伺服电机(PMSM)和感应异步交流伺服电机(IM),其中,永磁同步电机具备十分优良的低速性能、可以实现弱磁高速控制,调速围宽广、动态特性和效率都很高,已经成为伺服系统的主流之选。
普遍应用的永磁伺服电机有两大类:一类称为无刷直流电机(BLDC),另一类称为三相永磁同步电机(PMSM)。
永磁同步电机的特点是用永磁体取代绕线式同步电机转子中的励磁绕组,从而省去了励磁线圈、滑环和电刷,因此具有转子转动惯量小、响应速度快、效率高、功率密度高等优点,在要求高性能的伺服领域得到了广泛的应用。
永磁同步电机的定子与绕线式同步电机基本相同,要求输入定子的电流仍然是三相正弦的,所以称为三相永磁同步电机。
而异步伺服电机虽然结构坚固、制造简单、价格低廉,但是在特性上和效率上存在差距,只在大功率场合得到重视。
1.2 分类交流伺服系统根据其处理信号的方式不同,可以分为模拟式伺服、数字模拟混合式伺服和全数字式伺服。
如果按照使用的伺服电动机的种类不同,又可分为两种:一种是用永磁同步伺服电动机构成的伺服系统;另一种是用鼠笼型异步电动机构成的伺服系统。
二者的不同之处在于交流永磁同步电机伺服系统中需要采用磁极位置传感器,而感应电动机伺服系统中含有滑差频率计算部分。
若采用微处理器软件实现伺服控制,可以使永磁同步伺服电动机和鼠笼型异步伺服电动机使用同一套伺服放大器。
2. 交流永磁同步电机伺服驱动系统国外发展现状2.1 交流伺服驱动系统的发展趋势2.1.1.全数字化采用新型高速微处理器和专用数字信号处理器(DSP)的伺服控制单元以及现场可编程逻辑门阵列(FPGA)将全面代替以模拟电子器件为主的伺服控制单元,从而实现完全数字化的交流伺服系统。
2.2.2.采用新型电力电子半导体器件目前,伺服控制系统得输出器件越来越多地采用开关频率很高的新型功率半导体器件,主要有大功率晶体管(GTR)、功率场效应晶体管(MOSFET)等。
这些先进器件的应用显著地降低了伺服单元输出回路的损耗,提高了系统的响应速度,降低了运行噪声。
尤其值得一提的是,最新型的伺服控制系统一经开始使用一种把控制电路功能和大功率电子开关器件集成在一起的新型模块,称为智能控制功率模块(Intelligent Power Module,IPM)。
这种器件将输入隔离、能耗制动、过温、过电压、过电流保护及故障诊断等功能全部集成于一个不大的模块之中,其输入逻辑电平与TTL信号完全兼容,与微处理器的输出可以直接接口。
它的应用显著地简化了伺服单元的设计,并实现了伺服系统的小型化和微型化。
2.2.3.集成化、模块化随着电力电子技术、现代控制技术、电机制造技术以及芯片技术的发展,电动机伺服驱动系统的设计水准得到了同步提高,从而出现了许多新的驱动系统的设计方法,在众多设计方法中,“片上系统”设计最引人瞩目,它不仅使得伺服驱动系统的小型化、主控制电路的低功耗成为可能,而且可以将伺服驱动的控制功能和通信监控功能等集成于一块芯片上。
现场可编程逻辑门阵列芯片(Field-Programmable Gate Array,FPGA)就是以此方法为基础,成为伺服驱动“片上系统”设计最理想的选择。
2.2.4. 智能化智能化是指伺服控制系统具有故障自动诊断与分析、参数自整定等功能。
控制系统能在线辨识电机参数并根据辨识结果调整控制器参数,当系统出现故障时能够自动判断故障所在并显示。
2.2.5.一体化一体化是指将电机、控制器以及配套驱动器从设计、制造到运行维护都紧密的联系在一起。
2.2.6.通用化通用化是指用户可以在不改变硬件电路的前提下通过修改参数方便地实现不同的控制方式,如无速度传感器开环矢量控制、永磁交流伺服电动机控制、恒压频比控制、再生控制等。
3.永磁同步电机伺服驱动系统的研究近况3.1 永磁同步电机的建模和矢量控制3.1.1 永磁同步电机的结构和特点近年来,随着PMSM(Permanent Magnet Synchronous Motor)技术的迅速发展,PMSM 呈现出高精度、小体积等特点。
在结构上,永磁同步电机由定子和转子构成。
定子三相(或多相)对称电枢绕组,嵌放在铁芯齿槽中。
转子用永磁体代替了电励磁,永磁体贴在圆筒形的导磁轭上,导磁轭套在转轴上,这种转子结构的设计既降低了转子转动惯量又省去了励磁线圈、电刷及滑环,又克服了直流伺服电机机械式换向器和电刷带来的限制和损耗。
按照永磁体在转子上的位置不同,永磁同步电机分为凸装式、嵌入式和埋式三种。
前两种转子结构的永磁体通常呈瓦片形,并位于转子铁心的表面,提供径向的磁通,转子直径较小,降低了转动惯量。
凸装式转子具有结构简单、制造成本低、转动惯量小等特点,在方波永磁同步电机和恒功率运行围不宽的正弦波永磁同步电机中得到了广泛的应用。
嵌式转子结构充分利用转子磁路的不对称性所产生的磁阻转矩,提高电机的功率密度,常被调速永磁同步电机所采用。
而埋式转子结构不是将永磁体装在转子表面上,而是将其埋装在转子铁心部,每个永磁体都被铁心所包容。
这种结构机械强度高,磁路气隙小,所以与外装式转子相比,更适用与弱磁运行,故广泛用于要求有异步起动能力或动态性能较高的永磁同步电机。
基于上述结构,永磁同步电机具有以下特点:①气隙密度高;②功率密度高;⑨转矩/惯量比高;④转矩脉动小;⑤调速围宽;⑥零转速时有控制转矩;⑦高效率、高功率因数;⑧体积小,重量轻,结构紧凑。
正是由于上述优点,永磁同步电机逐渐成为中小功率交流伺服系统中执行电机的主流,并广泛地应用于工业自动化生产的各个领域3.1.2 永磁同步电机的数学模型在建立PMSM 的数学模型时,提出下列假设:(1)永磁材料电导率为零,铁芯磁饱和效应忽略;(2)气隙磁场是正弦分布。
定子绕组三相对称;(3)忽略磁滞和涡流的损耗;(4)转子上没有阻尼绕组;如图3.1,A,B,C 是定子上的三相线圈绕组,各个线圈结构夹角为120 度。
取d 轴为转子磁链的方向,在d-q 坐标系中,建立电动机的数学模型。
图3.1 PMSM 结构模型在静止坐标系中,三相电枢电流瞬时值是i A、i B、i C,电枢电压瞬时值分别为U A、U B、U x,通过旋转变换可以得到d- q 坐标系中对应的电枢电流瞬时值i d 、i q 和电枢电压瞬时值U d 、U q 。
cos cos(2/3)cos(2/3)2sin sin(2/3)sin(2/3)3A d B q C U U U U U ϕϕπϕπϕϕπϕπ⎡⎤⎡⎤-+⎡⎤⎢⎥=⎢⎥⎢⎥⎢⎥-+⎣⎦⎣⎦⎢⎥⎣⎦(3-1) cos cos(2/3)cos(2/3)2sin sin(2/3)sin(2/3)3A d B q C I I I I I ϕϕπϕπϕϕπϕπ⎡⎤⎡⎤-+⎡⎤⎢⎥=⎢⎥⎢⎥⎢⎥-+⎣⎦⎣⎦⎢⎥⎣⎦(3-2) 上式中的φ为转子磁链与A 相绕组之间的电角度。
在d- q 坐标系下,旋转角频率为ωR ,电动机的磁极对数为P n ,定子三相电感等效到d -q 坐标系的电枢电流分量和电枢电感分别为i d 、i q 和L d 、L q ,电压分量和磁链分量分别为U d 、U q 和ψ d 、ψq 。
三相PMSM 具体数学模型可表示如下:2()3d d a d q r qq a q d r d d d f q q q m n q d q d U p R i U p R i L i L i T P i i ψψωψψωψψψψω=+-⎧⎪=++⎪⎪=+⎨=⎪⎪⎪=-⎩(3-3) 上式中R a 为定子绕组阻;ψ f 是转子磁链,是恒定不变的; p 为微分因子; T m 为输出的电 磁转矩。
3.1.3 永磁同步电机的矢量控制矢量控制理论为实现交流电机高性能控制开辟了新的方法。
矢量控制的基本思想是将电机定子三相电流矢量等效变换为定子两相坐标下的转矩电流分量和与之成正交关系的励磁电流分量,使其控制模型等效于直流电动机。
两个电流分量彼此独立,可以分别对他们进行调节。
在转矩控制的原理上,交流电动机和直流电机一样,它仍是对电流矢量的相位和频率的控制。
永磁同步电机的电磁转矩基本取决于i d 和i q ,故对转矩的控制最终可归结为对i d 和i q ,的控制。
当系统要求电机输出某特定转矩时,i d 和i q 有多种不同的组合。
按照控制目标的不同,永磁同步电机的矢量控制可以分为i d =0控制、cos φ=l 控制、总磁链恒定控制、最大转矩/电流比控制、最大输出功率控制、转矩线性控制、直接转矩控制等。
3.1.3.1 定子三相绕组的Clark 变换PMSM 的Clark 变换就是将定子电流/电压从静止三相ABC 坐标系等效变换到两相静止直角坐标系α-β中。
如图3.2所示。
图3.2 三相到两相的变换N 2为两相定子绕组每相的匝数,N 3为三相定子绕组每相的匝数。
各相绕组磁动势的空间矢量在相应的坐标轴上,大小为电流和各相有效匝数的乘积。
要满足直角坐标系和三相坐标系中的合成磁动势相等,需要三相绕组和两相绕组在任意一坐标系中的投影相同。
在α-β坐标系中,可以得到如下平衡关系:2333311cos60cos60()2232sin 60sin 60()A B C A B C B C B C N i Ni Ni Ni N i i i N i Ni Ni i i αβ⎧=--=--⎪⎪⎨⎪=-=-⎪⎩ (3-4) 可得到三相静止坐标到两相静止坐标的变换2/3111222033322A A B s sB C C i i i i C i i i i αβ⎤⎡⎤⎡⎤--⎢⎥⎡⎤⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥-⎢⎥⎣⎦⎢⎥⎢⎥⎣⎦⎣⎦⎥⎣⎦ (3-5) 3.1.3.2 定子两相静止绕阻的Park 变换Park 变换即两相静止坐标通过变换矩阵等效到两相旋转坐标上。
