电气负荷计算
负荷计算的需要系数法
1、在工程中380/220V三相平衡负荷旳计算电流：
I js
Pjs
Pjs
1.52Pjs
3 Ue cos 0.658 cos cos
式中：Ue ----三相设备旳额定电压， Ue 0.38kV
2、在工程中220V单相负荷旳计算电流：
。
I js
U ed
Pjs cos
Pjs 0.22 cos
4.55Pjs cos
方案设计阶段
施工图设计阶段
1、方案设计阶段：方案设计阶段拟定计算容量时，采用单位指标法
计算，并根据所计算旳成果，拟定本工程所需电力变压器旳台数和每 台旳容量。
注：1）当空调冷水机组采用直燃机时，用电指标一般比电动压缩
机制冷时旳用电指标降低25—35VA/㎡。 表中所列旳用电指标为上限值，是按空调采用电动压缩机制冷
在0.85~1。
KQ—无功功率同步系数。对于配电干线计算负荷，K取值范围一般在 0.93.~0.97；对于变电站总计算负荷，K取值范围一般在0.95~1。
4
二、二项式法 三、利用系数法 四、利用多种用电指标旳负荷计算法
当用电设备台数及容量还未拟定，但须作出初步旳负荷计算时。如：供配 电系统处于规划阶段时；
8
二、设备容量旳计算：
1、单台设备旳容量为设备名牌上旳额定容量和额定功率。 2、多台设备旳容量为总设备容量之和，再乘以需要系数。 3、季节性负荷，如：空调制冷设备和采暖设备，取其大者计入总 设备容量。 4、成组用电设备旳设备容量计算时，不涉及备用设备。 5、消防设备遇火灾时，必须切除旳设备取其大者，计入总设备容 量。 6、照明设备旳设备容量，必须将灯泡旳功率加上灯具旳功率。如： 荧光灯、金属卤化物灯、高压钠灯、高压汞灯，均将灯泡旳额定功 率加上镇流镇流器旳损耗功率。如：低压钠灯、低压卤钨灯、均需 要将灯泡旳额定功率再加上灯具上旳变压器旳功耗。

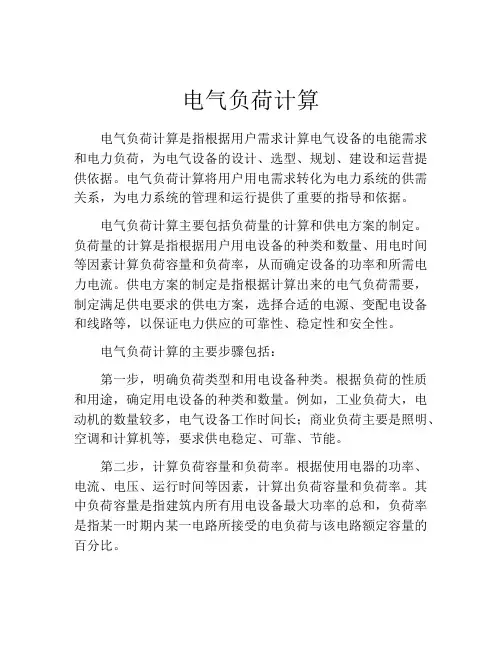

电气负荷计算
电气负荷计算电气负荷计算是指根据用户需求计算电气设备的电能需求和电力负荷，为电气设备的设计、选型、规划、建设和运营提供依据。
电气负荷计算将用户用电需求转化为电力系统的供需关系，为电力系统的管理和运行提供了重要的指导和依据。
电气负荷计算主要包括负荷量的计算和供电方案的制定。
负荷量的计算是指根据用户用电设备的种类和数量、用电时间等因素计算负荷容量和负荷率，从而确定设备的功率和所需电力电流。
供电方案的制定是指根据计算出来的电气负荷需要，制定满足供电要求的供电方案，选择合适的电源、变配电设备和线路等，以保证电力供应的可靠性、稳定性和安全性。
电气负荷计算的主要步骤包括：第一步，明确负荷类型和用电设备种类。
根据负荷的性质和用途，确定用电设备的种类和数量。
例如，工业负荷大，电动机的数量较多，电气设备工作时间长；商业负荷主要是照明、空调和计算机等，要求供电稳定、可靠、节能。
第二步，计算负荷容量和负荷率。
根据使用电器的功率、电流、电压、运行时间等因素，计算出负荷容量和负荷率。
其中负荷容量是指建筑内所有用电设备最大功率的总和，负荷率是指某一时期内某一电路所接受的电负荷与该电路额定容量的百分比。
第三步，确定供电方案。
根据负荷容量和负荷率，制定满足供电要求的供电方案，选择合适的电源、变配电设备和线路等。
供电方案的制定不仅要考虑供电负荷的大小和分布，还要考虑电力质量、电能节约、供电可靠性、故障排除等因素。
第四步，设计配电系统。
根据负荷要求和供电方案，设计电气设备、线路和配电系统的参数。
同时，还要考虑安全和节能的问题，确保系统稳定、可靠、安全和高效运行。
电气负荷计算是一项复杂而又重要的工作，它涉及到整个电力系统的供给和需求，直接关系到电力系统的稳定、可靠、安全和高效运行。
在电气负荷计算中，要注意数据的准确性和可靠性，避免误差和漏算等问题，同时还要紧密配合电力管理部门和专业技术人员，保证计算结果的合理性和科学性。
总之，电气负荷计算是建设和运营现代化电力系统的基础，也是实现能源可持续发展和保障社会经济发展的关键。

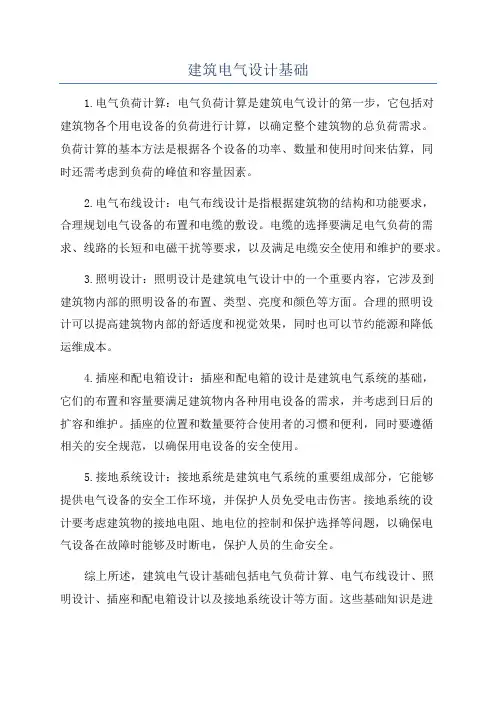

建筑电气设计基础
建筑电气设计基础
1.电气负荷计算：电气负荷计算是建筑电气设计的第一步，它包括对
建筑物各个用电设备的负荷进行计算，以确定整个建筑物的总负荷需求。
负荷计算的基本方法是根据各个设备的功率、数量和使用时间来估算，同
时还需考虑到负荷的峰值和容量因素。
2.电气布线设计：电气布线设计是指根据建筑物的结构和功能要求，
合理规划电气设备的布置和电缆的敷设。
电缆的选择要满足电气负荷的需求、线路的长短和电磁干扰等要求，以及满足电缆安全使用和维护的要求。
3.照明设计：照明设计是建筑电气设计中的一个重要内容，它涉及到
建筑物内部的照明设备的布置、类型、亮度和颜色等方面。
合理的照明设
计可以提高建筑物内部的舒适度和视觉效果，同时也可以节约能源和降低
运维成本。
4.插座和配电箱设计：插座和配电箱的设计是建筑电气系统的基础，
它们的布置和容量要满足建筑物内各种用电设备的需求，并考虑到日后的
扩容和维护。
插座的位置和数量要符合使用者的习惯和便利，同时要遵循
相关的安全规范，以确保用电设备的安全使用。
5.接地系统设计：接地系统是建筑电气系统的重要组成部分，它能够
提供电气设备的安全工作环境，并保护人员免受电击伤害。
接地系统的设
计要考虑建筑物的接地电阻、地电位的控制和保护选择等问题，以确保电
气设备在故障时能够及时断电，保护人员的生命安全。
综上所述，建筑电气设计基础包括电气负荷计算、电气布线设计、照
明设计、插座和配电箱设计以及接地系统设计等方面。
这些基础知识是进
行建筑电气设计的前提和基础，只有深入理解和掌握这些基础知识，才能进行合理、安全和高效的建筑电气设计。

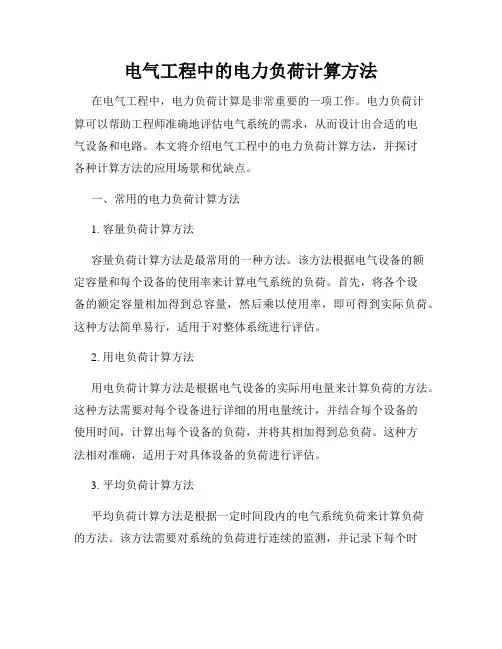

电气工程中的电力负荷计算方法
电气工程中的电力负荷计算方法在电气工程中，电力负荷计算是非常重要的一项工作。
电力负荷计算可以帮助工程师准确地评估电气系统的需求，从而设计出合适的电气设备和电路。
本文将介绍电气工程中的电力负荷计算方法，并探讨各种计算方法的应用场景和优缺点。
一、常用的电力负荷计算方法1. 容量负荷计算方法容量负荷计算方法是最常用的一种方法。
该方法根据电气设备的额定容量和每个设备的使用率来计算电气系统的负荷。
首先，将各个设备的额定容量相加得到总容量，然后乘以使用率，即可得到实际负荷。
这种方法简单易行，适用于对整体系统进行评估。
2. 用电负荷计算方法用电负荷计算方法是根据电气设备的实际用电量来计算负荷的方法。
这种方法需要对每个设备进行详细的用电量统计，并结合每个设备的使用时间，计算出每个设备的负荷，并将其相加得到总负荷。
这种方法相对准确，适用于对具体设备的负荷进行评估。
3. 平均负荷计算方法平均负荷计算方法是根据一定时间段内的电气系统负荷来计算负荷的方法。
该方法需要对系统的负荷进行连续的监测，并记录下每个时间段的负荷值。
然后将这些负荷值相加并除以时间段个数，即可得到平均负荷。
这种方法适用于对系统的平均负荷进行评估。
二、电力负荷计算方法的应用场景1. 建筑电气设计在建筑电气设计中，电力负荷计算是一个重要的环节。
根据建筑的用途和规模，可以利用容量负荷计算方法来预测建筑的电力需求，并确定合适的电源和线路容量。
同时，还需要考虑建筑内各个功能区域的电力负荷分布情况，采用用电负荷计算方法来确定各个区域的电源和线路设计。
2. 工业电力系统设计在工业电力系统设计中，电力负荷计算方法同样起到关键作用。
根据工业生产的需求和设备的使用情况，可以采用不同的计算方法来评估系统的负荷。
例如，容量负荷计算方法适用于评估整个生产线的负荷，而用电负荷计算方法适用于评估单个设备或工段的负荷。
三、电力负荷计算方法的优缺点1. 容量负荷计算方法的优点是简单易行，适用于对整体系统进行评估。
建筑电气常用电气计算公式汇总
建筑电气常用电气计算公式汇总建筑电气计算是建筑电气设计中非常重要的一部分，它涉及到电气负荷计算、线路电压降、照明设计等多个方面。
下面将汇总一些常用的建筑电气计算公式。
一、电气负荷计算：1.照明负荷计算公式：照明负荷 = 照明度（lx）× 照明区域（m²）/ 照明效率（lm/W）2.插座负荷计算公式：插座负荷=插座功率（W）×插座数量3.空调负荷计算公式：空调负荷=空调功率（W）×所需空调数量4.电梯负荷计算公式：电梯负荷=电梯功率（W）×电梯数量5.动力负荷计算公式：总动力负荷=（照明负荷+插座负荷+空调负荷+电梯负荷）×加权系数二、线路电压降计算：1.单相电压降计算公式：电压降=（导线长度×电流）×电阻/10002.三相电压降计算公式：电压降=（导线长度×√3×电流）×电阻/1000三、照明设计计算：1.灯具数量计算公式：灯具数量=（照明区域面积×照度）/灯具功率2.光源数量计算公式：光源数量=（照明区域面积×照度）/光源功率3.灯具间距计算公式：灯具间距=（照明区域长度+照明区域宽度）/灯具列数四、其他常用公式：1.三相功率计算公式：三相功率=输入电压×电流×√32.直流功率计算公式：直流功率=输入电压×电流3.电流计算公式：电流=功率/电压以上是一些常用的建筑电气计算公式，可以根据具体情况进行选择和应用。
在实际设计中，还需要考虑不同负荷类型的使用时间、负荷特性曲线等因素，以及电气设备的额定功率、功率因数等参数，以获得更准确的计算结果。
此外，还应当遵循相关电气设计规范和标准，确保电气系统的安全可靠性。

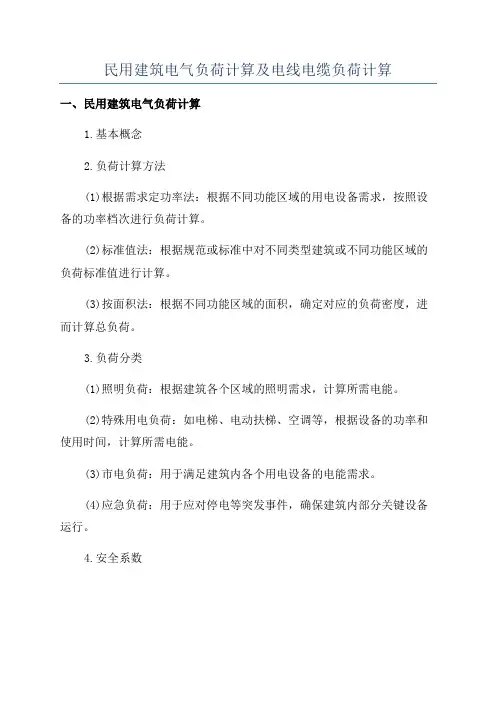

民用建筑电气负荷计算及电线电缆负荷计算
民用建筑电气负荷计算及电线电缆负荷计算一、民用建筑电气负荷计算1.基本概念2.负荷计算方法(1)根据需求定功率法：根据不同功能区域的用电设备需求，按照设备的功率档次进行负荷计算。
(2)标准值法：根据规范或标准中对不同类型建筑或不同功能区域的负荷标准值进行计算。
(3)按面积法：根据不同功能区域的面积，确定对应的负荷密度，进而计算总负荷。
3.负荷分类(1)照明负荷：根据建筑各个区域的照明需求，计算所需电能。
(2)特殊用电负荷：如电梯、电动扶梯、空调等，根据设备的功率和使用时间，计算所需电能。
(3)市电负荷：用于满足建筑内各个用电设备的电能需求。
(4)应急负荷：用于应对停电等突发事件，确保建筑内部分关键设备运行。
4.安全系数在负荷计算过程中，需要考虑到设备的启动电流、运行过程中的峰值负荷等因素，通常会在计算结果中乘以一个安全系数，以确保系统的安全和稳定。
5.电气负荷控制合理控制电气负荷对于保证供电设备的正常运行、减少用电损耗和降低能耗至关重要。
可以通过电器设备的使用管理、定时开关、自动化控制等手段实现。
1.基本概念电线电缆负荷计算是指根据电器设备的特性，计算出所需电线电缆的截面积和容量，以满足电气负荷安全运行的需求。
2.电线电缆负荷计算方法(1)确定电气负荷：根据前述的电气负荷计算方法，确定需要承载的总负荷。
(2)确定电流：根据负荷和系统电压计算所需的电流。
(3)选择电线电缆类型：根据计算所得的电流值，结合电线电缆类型的特性进行选择。
(4)计算截面积：根据所选电线电缆的导电材料、电流载荷和选定的安全系数等因素，计算出所需的电线电缆截面积。
3.选择电线电缆标准完成电线电缆负荷计算后，需要根据国家相关标准选取符合要求的电线电缆。
常见的标准有《建筑电气工程电线电缆》(GB/T5023)和《建筑电气工程用电缆预支识别》(GB/T5025)等。
4.安装要求电线电缆的安装需要符合相关标准和规范，包括牢固固定、避免室外铺设暴晒、正常的敷设弯曲半径等。
负荷计算方法和步骤详解
负荷计算方法和步骤详解在进行电力系统和电气设计时，负荷计算是非常关键的一步，它决定了电力系统的稳定性和可靠性。
以下是常见的负荷计算方法及其步骤。
1.需用系数法需用系数法是一种根据最大负荷和需用系数来确定负荷的方法。
需用系数是指设备功率与额定功率之比。
通过乘以额定功率，可以得到设备在额定工况下的功率。
这种方法简单易行，适用于中小型电力负荷计算。
步骤：a.收集设备的功率数据和运行时间；b.计算设备的需用系数；c.将所有设备的需用系数相加，得到总需用系数；d.将总需用系数乘以额定功率，得到电力负荷。
2.利用系数法利用系数法是一种考虑设备运行时间对负荷的影响的方法。
它基于设备的利用系数来确定负荷。
利用系数是指设备在额定工况下的运行时间与总运行时间之比。
这种方法适用于需要考虑到设备运行时间因素的场合。
步骤：a.收集设备的功率数据和运行时间；b.计算设备的利用系数；c.将所有设备的利用系数相加，得到总利用系数；d.将总利用系数乘以额定功率，得到电力负荷。
3.单位指标法单位指标法是一种根据单位面积或单位产品所需的功率来确定负荷的方法。
这种方法适用于大型建筑物或工业生产线的负荷计算。
通过将单位指标乘以面积或产量，可以确定电力负荷。
步骤：a.确定单位面积或单位产品的功率指标；b.乘以面积或产量，得到电力负荷。
4.功率平衡法功率平衡法是一种通过平衡输入和输出的功率来确定负荷的方法。
这种方法适用于电力系统中的功率平衡计算。
通过测量输入和输出的功率，可以确定电力负荷。
步骤：a.测量输入和输出的功率；b.通过比较输入和输出功率，确定电力负荷。
5.单位面积功率法单位面积功率法是一种根据单位面积所需的功率来确定负荷的方法。
这种方法适用于住宅和办公楼等建筑物的负荷计算。
通过将单位面积功率乘以面积，可以确定电力负荷。
步骤：a.确定单位面积的功率指标；b.乘以面积，得到电力负荷。
6.单位产品功率法单位产品功率法是一种根据单位产品所需的功率来确定负荷的方法。
电气线路功率负荷相关计算式
电气线路功率负荷相关计算式
功率的基本计算公式为——功率W(P)=电流A(I)*电压V(U)。
我国的家用市电电压一般是220V，则家用线路负荷容量计算如下：
1.5平方毫米的线电流=10A；承载功率=10A*220V=2200W；
2.5平方毫米的线电流=16A；承载功率=16A*220V=3520W；
4 平方毫米的线电流=25A；承载功率=25A*220V=5500W；
6 平方毫米的线电流=32A；承载功率=32A*220V=7064W；
其他的电缆载流量计算使用：电缆载流量在线计算工具而不同制冷功率空调的驱动电功率如下：
比如：
三级能效空调1P=726W；
三级能效空调1.5P=1089W；
三级能效空调2P=1452W；
三级能效空调3P=2178W；
空调功率的详细计算可以参考：
因为空调在开启的一瞬间最大峰值可以达到额定功率的2～3倍，依最大值3倍计算：
1P空调的开机瞬间功率峰值是726W*3=2178W，则选择不小于1.5平方的线。
1.5P空调的开机瞬间功率峰值是1089W*3=3267W，则选择不小于
2.5平方的线。
2P的空调的开机瞬间功率峰值是1452W*3=4356W，则选择不小于4平方的线。
3P的空调的开机瞬间功率峰值是2178W*3=6534W，则选择不小于6平方的线。
电气设计的负荷计算方法及其应用范围
电气设计的负荷计算方法及其应用范围电气负荷计算方法有：需要系数法、利用系数法、二项式系数法、单位面积功率计算法、单位产品功率计算法等。
（1）、需要系数法：用设备功率乘以需要系数和同时系数，直接求出计算负荷；（2）、利用系数法：采用利用系数求出最大负荷班的平均负荷，再考虑设备台娄和功率差异的影响，乘以与有效台数有关的最大系数求得计算负荷；（3）、二项式系数法：将负荷分为基本负荷和附加负荷，后者考虑一定数量大容量设备影响；（4）、单位面积功率法、单位指标法、单位产品耗电量法等，可用于初步设计用电量指标的估算，对于住宅建筑，在设计各阶段均可使用单位面积功率法。
它们的应用范围各不一样，按《民用建筑电气设计规范》3.4.2.1.“在方案设计阶段可采用单位指标法；在初步设计阶段，宜采用需要系数法。
”可见：民用建筑电气计算负荷推荐采用需要系数法；这是因为民用建筑中电气设备很少有特别突出的大功率设备，而按照需要系数法简单易行；而在工业建筑中，由于各设备的用电量存的很大差异，用需要系数法进行计算与实际就存在很大出入。
例如：某车间用电设备如下：1、电焊机25台，功率分别为：3.0KV A*8；8KV A*6；16KV A*5；30KV A*2；180KV A*2；200KV A*2；ε=50%2、风机：50台，功率均为：2.2KW3、机床：66台，功率分别为：7.5Kw*30；15KW*30；30KW*2；45KW*2；90KW*24、吊车：2台，分别为15KW，22KW。
本车间的总配电计算负荷用上述（1）、（2）、（3）分别如下：（一）、采用需要系数法：1、电焊机，Kx=0.35,P js=K x*P e=0.35*972* *cosΦ=0.35*972*5.0*0.7=168.39KwQ js=P js*tgΦ=1.02*168.39=171.76Kvar2、风机：Kx=0.75P js=K x*P e=0.75*50*2.2=82.5KWQ js=P js*tgΦ=0.75*82.5=61.9Kvar3、机床：Kx=0.12P js=K x*P e=0.12*1005=120.6KWQ js=P js*tgΦ=1.73*120.65=208.6Kvar4、吊车：Kx=0.1P js=K x*P e=0.1*37=3.7KWQ js=P js*tgΦ=1.73*3.7=6.4KvarP∑=K∑p*∑P js=0.9*374.8=375.19KWQ ∑=K ∑q *∑Q js =0.95*374.8=448.66KW S ∑=22Q P ∑∑+=584.86KV A cos Φ∑=0.642I js =U3S ∑=888.6A(二)、采用利用系数法： 1、焊机，Kp=0.25, P p =K p *P e=0.25*972*ε*cos Φ =0.25*972*5.0*0.7=120.28KwQ js =Pjs*tg Φ=1.02*120.28=122.68Kvar 2、风机：Kx=0.55Pjs=Kp*Pe=0.55*50*2.2=60.5KW Qjs=Pjs*tg Φ=0.75*60.5=43.4Kvar 3、机床：Kp=0.1Pjs=Kp*Pe=0.1*1005=100.5KWQjs=Pjs*tg Φ=1.73*100.5=173.87Kvar 4、吊车：Kp=0.15Pjs=Kp*Pe=0.15*37=5.55KWQjs=Pjs*tg Φ=1.73*5.55=9.6Kvar P ∑=∑Pp=229.73KW Q ∑=∑Qp=349.55KW ∑Pe=1839.3KW K 1p =Pe∑∑p P =0.125设备有效利用台数：n yx ,是将不同设备和工作制的用电设备台数换处为相同设备和工作制的有效值， n yx =()22Pn Pe ∑∑当设备台数较多时，可用计算结果不大于10%的下列简化方法计算：1)、当有效台数为4台及以上时，且最大一台设备功率与最小一台设备功率之比m ≤3时，取n yx =n ；确定n yx 时，可将组内总功率不超过全组总设备功率5%的一些最小设备略去。
电气系统负荷计算
精品文档
15
【例2.4】某施工现场有两台单相电焊机，其型号为 SN=21kV·A，UN=380V，JC=65%，cosφ=0.87,分
别接于AB相、BC相上，该低压供电系统的线电压为 380V，求这两台电焊机的等效三相负荷的设备容量。 【解】一台电焊机的设备容量为：
这两P S 台 电S N 焊J 机C 的c o 等s效 三2 1 相 负0 . 荷6 5 的 0 设.8 备7 容1 4 量.7 为k W ：
容量。 【解】
PS S N J C c o s 80 0.5 0.5 28.3kW
精品文档
10
③ 白炽灯的设备容量为灯泡的额定功率。
④ 气体放电灯的设备容量为灯管额定功率 加上镇流器的功率损耗（荧光灯加20% 额定功率，荧光高压汞灯及镝灯加 8%）。
精品文档
11
（4） 单相负荷的设备容量的计算 1) 计算原则
K∑- n-1台设备的同时系数(同时系数指设备同时间使 用的概率)，其值按台数多少而定，一般为
0.7~1。
精品文档
25
或
INF=IC+(IQ-IN)max
(3-23)
式中(IQ-IN)max-用电设备中启动电流与额定电流之差为最
大的那台设备的启动电流与额定电流之差；
IC-全部设备接入时线路的计算电流。
② 二项式法
在设备组容量之和的基础上，考虑若干容 量最大的设备的影响，采用经验系数用加权求和 法进行计算负荷。
精品文档
3
③利用系数法 采用利用系数求出最大负荷班的平均负荷,再
考虑设备台数和功率差异的影响,乘以与有效台数 有关的最大系数求得计算负荷。
在工业企业中，上述三种方法都是常用的。 民用建筑常用需要系数法。
建筑电气设计相关计算公式大全
建筑电气设计相关计算公式大全一、电气负荷计算公式1.实际用电负荷（kW）=用电设备功率1+用电设备功率2+…+用电设备功率n2.负荷率（%）=实际用电负荷/容载电能力×100%3.容载电能力（kVA）=实际用电负荷/负荷率4.设备用电功率（kW）=额定电压×额定电流×功率因数二、照明设计计算公式1. 照度（Lux）= 光源光束（lm）/ 照明区面积（m²）2.照度等级计算公式：E=(ΣAiEi)/ΣAi其中，E为照度等级，Ai为面积，Ei为照度值三、电缆计算公式1.单相谐波电流电缆选线公式：S=(I×V×K)/(PF×1000)其中，S为电缆截面积（mm²），I为电流（A），V为相电压（V），K为补偿系数，PF为功率因数2.三相谐波电流电缆选线公式：S=√3×(I×V×K)/(PF×1000)3.电缆电流容量公式：I=(K×S×PF×1000)/V其中，I为电流容量（A），K为电缆的导电能力系数，S为电缆截面积（mm²），PF为功率因数，V为电压（V）四、接地系统计算公式1. 接地电阻（Ω）= ρ × (2πL) / (A × lg(l/l0))其中，ρ为土壤电阻率（Ω·m），L为接地体长度（m），A为接地体截面积（m²），l为接地体深度（m），l0为周边接地体所在深度（m）以上是建筑电气设计相关的一些常用计算公式。
需要根据具体情况进行选择和使用，同时还需要注意各种参数的单位和符号的正确使用。
此外，建筑电气设计还涉及一些其他计算，如电流平衡、电容器选型等，根据实际设计需求，可进一步查询和应用其他相关的计算公式。
电气工程算量手算要点总结范文
电气工程算量手算要点总结范文电气工程算量是指根据工程设计方案，计算出所需电气设备、电线电缆、电源容量、电气系统的总负荷、电气装置的容量等一系列参数，并最终绘制成算量表。
算量的准确性和合理性对于工程的顺利进行和安全运行起着重要的作用。
下面对电气工程算量手算要点进行总结，以便工程师们在实际工作中有所参考。
一、电气负荷计算1. 了解用电设备的用电功率和用电时间，计算出每个设备的用电量。
2. 按照设备用电量确定每个分项负荷。
3. 计算每个分项负荷的合计，得到总负荷。
二、线路容量计算1. 根据每个设备的用电功率和用电时间，计算出线路的负荷。
2. 根据线路的长度和导线的材料和截面积，计算出线路的电阻和电压降。
3. 根据线路的负荷和电压降，确定导线的电流容量。
4. 根据导线的电流容量和选择的导线规格，确定线路的容量。
三、电气系统的总负荷计算1. 根据每个设备的用电功率和用电时间，计算出每个分项负荷。
2. 根据每个分项负荷的用电时间，计算出每个分项负荷的负荷系数。
3. 确定每个分项负荷的负荷系数后，计算出每个分项负荷的调整负荷。
4. 计算出每个分项负荷的调整负荷后，计算出每个分项负荷的总负荷。
5. 计算出每个分项负荷的总负荷后，计算出电气系统的总负荷。
四、电源容量计算1. 根据电气系统的总负荷和电源的电压，计算出电源的容量。
2. 根据电源的容量和选择的电源类型，确定电源的容量。
五、电气设备数量计算1. 根据电气设备的使用条件和使用要求，计算出所需电气设备的数量。
2. 根据电气设备的数量和选择的设备类型，确定电气设备的数量。
六、电气装置的容量计算1. 根据电气设备的用电功率和用电时间，计算出电气设备的容量。
2. 根据电气设备的容量和选择的设备类型，确定电气设备的容量。
以上是对电气工程算量手算要点的总结，希望对于电气工程师们在工作中有所帮助。
当然，在实际工作中，还需要结合具体的工程设计方案和相关的标准规范进行计算，以确保计算结果的准确性和合理性。
电气负荷量计算公式
电气负荷量计算公式在电力系统中，电气负荷量是指单位时间内消耗的电能量，通常以千瓦时（kWh）为单位。
电气负荷量的计算对于电力系统的运行和规划非常重要，可以帮助电力公司合理安排发电和输电，以满足用户的用电需求，同时也可以帮助用户合理安排用电，降低用电成本。
电气负荷量的计算公式可以通过以下方式进行推导：首先，电能的计算公式为：电能 = 电压×电流×时间。
其中，电压和电流分别表示电路中的电压和电流，时间表示用电时间。
根据电能的计算公式，我们可以得到电能的单位为焦耳（J），而在实际应用中，我们通常使用的是千瓦时（kWh），因此需要将焦耳转换为千瓦时。
1千瓦时等于3600×1000焦耳。
所以，电能的计算公式可以改写为：电能（kWh）= 电压（V）×电流（A）×时间（h） / 1000。
根据电能的计算公式，我们可以得到电气负荷量的计算公式为：电气负荷量（kWh）= ∑（电压（V）×电流（A）×时间（h） / 1000）。
其中，∑表示对所有用电设备的电能进行累加求和。
在实际应用中，我们通常会根据用电设备的功率和使用时间来计算电气负荷量。
设备的功率通常以千瓦（kW）为单位，使用时间以小时（h）为单位。
因此，电气负荷量的计算公式可以进一步简化为：电气负荷量（kWh）= ∑（功率（kW）×使用时间（h））。
通过上述公式，我们可以计算出单位时间内的电气负荷量，从而帮助电力公司合理安排发电和输电，满足用户的用电需求。
除了计算单位时间内的电气负荷量，我们还可以通过计算峰值负荷量和平均负荷量来更好地了解电力系统的负荷情况。
峰值负荷量通常指单位时间内的最大负荷量，通常发生在一天中用电需求最大的时段。
计算峰值负荷量的方法与计算电气负荷量类似，只是需要找出单位时间内的最大功率和使用时间。
平均负荷量则是指单位时间内的平均负荷量，通常是通过单位时间内的总电能除以时间来计算得到。
【电气技术】电线负荷的计算方法
500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。
能承受3723瓦的负荷。
三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2BV铜导线安全载流量的推荐值1.5×8A/mm2=12A220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。
在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段过长相应载荷降低。
电气设计负荷计算方法
计算负荷的需要系数法P js = Kc · PeP js：有功功率计算负荷（KW）；Pe：用电设备的总功率（KW）；Kc：需要系数（查表得）商场用0.853.计算电流（1）380/220V三相平衡负荷的计算电流Ijs=Pjs/√3 x380xcosφA）=Pjs/0.56（2）220V单相负荷的计算电流Ijs=Pjs/220xcosφA）常用设备的功率因数（cosφ)荧光灯：按管径分类Φ38、Φ26、Φ16mm；按色温分类日光色、冷光色、暖白色；按灯管形状分类直管形20W、30W、36W、40W等；环形20W、22W、30W、32W、40W等；紧凑形8W、11W、15W、22W等荧光灯属于第2代电光源。
计算负荷的需要系数法1．设备组设备容量采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量e P 。
对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。
对于断续周期制的用电设备，其设备容量是对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。
因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。
2．用电设备组的计算负荷根据用电设备组的设备容量e P ，即可算得设备的计算负荷：有功计算负荷 （pjs ）e x cP K P = (12-1)无功计算负荷 ϑtg P Q c c = 视在计算负荷 (sjs)22c c c Q P S +=或 ϑcos c P S =计算电流 (ijs) U S I c c 3103⨯= (12-2)式中 x K ——设备组的需要系数；e P ——设备组设备容量（KW ）； ϑ——用电设备功率因数角；U ——线电压（V ）；c I (ijs)——计算电流（A ）。
高层建筑电气负荷计算
高层建筑电气负荷计算在现代城市的天际线上，高层建筑如繁星般璀璨夺目。
然而，在这些宏伟建筑的背后，电气系统的设计与运行至关重要，而其中电气负荷计算则是关键的第一步。
电气负荷计算，简单来说，就是确定建筑物内各类电气设备在不同运行状态下所需的电功率。
对于高层建筑而言，由于其功能复杂、人员密集、设备众多，准确计算电气负荷就显得尤为重要。
首先，我们要了解高层建筑中常见的电气负荷类型。
照明系统是其中不可忽视的一部分，从走廊、楼梯间的基本照明，到办公室、会议室的功能性照明，再到商场、酒店等场所的装饰性照明，其负荷大小会受到灯具类型、数量、使用时间等因素的影响。
空调系统也是用电大户，无论是中央空调还是分体空调，其运行功率都需要精确计算。
电梯设备的负荷则取决于电梯的数量、速度、载重以及运行频率。
此外，还有各类办公设备、消防设备、给排水设备等等，都在消耗着电能。
接下来，我们谈谈电气负荷计算的方法。
需要系数法是一种常用的手段，它根据设备的实际使用情况和同时使用系数来计算负荷。
比如，对于一组办公室内的电脑设备，并非所有电脑会在同一时间全功率运行，通过考虑一个合适的需要系数，就能更准确地估算出实际的用电负荷。
另一种方法是二项式法，适用于设备台数较少但容量差别较大的情况。
还有单位面积功率法，通过参考类似建筑的单位面积用电指标来估算负荷，但这种方法相对较为粗略，适用于初步规划阶段。
在进行电气负荷计算时，有几个重要的因素需要考虑。
一是建筑物的用途和功能。
例如，写字楼和住宅楼的用电需求就有很大差异。
二是气候条件，炎热地区的空调负荷通常会高于寒冷地区。
三是人员密度，人员密集的场所如商场、剧院，照明和空调负荷会相应增加。
计算电气负荷的过程并非一蹴而就，而是需要逐步细致地进行。
首先，要对建筑物进行分区，将其划分为不同的功能区域，如办公区、商业区、住宅区等。
然后，针对每个区域分别列出所有的用电设备，并确定其设备容量。
接着，根据设备的使用特点和相关规范，选取合适的需要系数或计算方法。
救护站电气负荷计算
救护站电气负荷计算
救护站电气负荷计算主要涉及以下几个因素：
1. 用电设备：根据救护站的具体功能和需求，包括照明、空调、通风、暖气、电脑、医疗设备、通信设备等用电设备，需要统计每种设备的数量、功率及使用时间。
2. 设备功率：对于每种用电设备，需要确定其功率，可参考设备标识牌或使用手册，功率单位为瓦特（W）或千瓦（kW）。
3. 用电时间：根据救护站的运营时间、设备的使用时间以及用电需求的峰谷情况，合理估计每天、每周或每月的用电时间。
4. 初始负荷和最大负荷：根据设备的同时使用情况，估算救护站的初始负荷和最大负荷，用于选型配电设备和合理设计电力供应系统。
5. 功率因数：根据实际情况，估算救护站的功率因数，以确定系统的容量和效率。
6. 安全系数：为了保证电力系统的可靠性和安全，通常会根据实际情况加入安全系数，考虑到用电负荷的波动和未来的扩展需求。
在进行负荷计算时，可以借助计算软件或者请电气工程师进行专业的计算和设计。
请注意，在具体计算过程中，还需要考虑一些法规、标准和规范的要求，以确保救护站的电气系统符合安全和可靠的要求。
