orcad电路图绘制与模拟电路分析

合集下载

OrCAD_PSpice软件功能简介及电路CAD实习报告

目录应用软件介绍. (2)实习意义. (3)实习内容. (3)电路图的绘制技巧 (3)习题： (3)电路特性分析 (5)偏点电压分析(Bias Point Detail) (5)直流扫描分析 (DC SWEEP) (5)交流扫描分析( AC SWEEP ) (6)瞬态分析( Transient Analysis ) (7)噪声分析( Noise Analysis ) (8)温度分析( Temperature Analysis ) (10)电路分析例题 (13)电路习题 (15)常用的半导体元件 (18)整流二极管 (18)稳压二极管 (19)双极型二极管 (20)BIT 基本共极放大电路静态工作点的设置 (21)课后习题 (22)实习体会. (24)应用软件介绍OrCAD/PSpice 软件（前身SPICE）主要功能及特点：1. 不仅可以对模拟电路进行直流、交流、瞬态等基本电路特性分析，而且可进行噪声分析、温度分析、优化设计等复杂的电路特性分析。

2. 不仅可以对模拟电路进行计算机辅助分析，而且可对数字电路、数/模混合电路进行计算机模拟。

3. 科研再WINDOWS境下，以人机交互方式运行。

绘制好电路图以后，即可直接进行电路模拟，无需用户编制繁杂的输入文件。

再模拟过程中，可以随时分析观察模拟结果，从电路图上修改设计。

4.OrCAD软件集成了电路原理图绘制、印制电路板设计、数字/模拟电路仿真、可编程逻辑器建设计等等功能，它的元器件库也是所有EDA软件中最丰富的，再世界上它一只是EDA软件的首选。

OrCAD软件系统中主要包括：OrCAD/Capture CIS（电路图设计）；OrCAD/PSpice A/D （数/ 模混合模拟）；OrCAD/Layout Plus（PCB 设计）等，其中每一部分可以根据需要单独使用，也可以共同组成完整的EDA系统。

OrCAD软件系统的几个主要软件的功能和特点：OrCAD/Capture：它是OrCAD软件包中的共用软件，也是其他两个软件的基础。

orcad实验报告

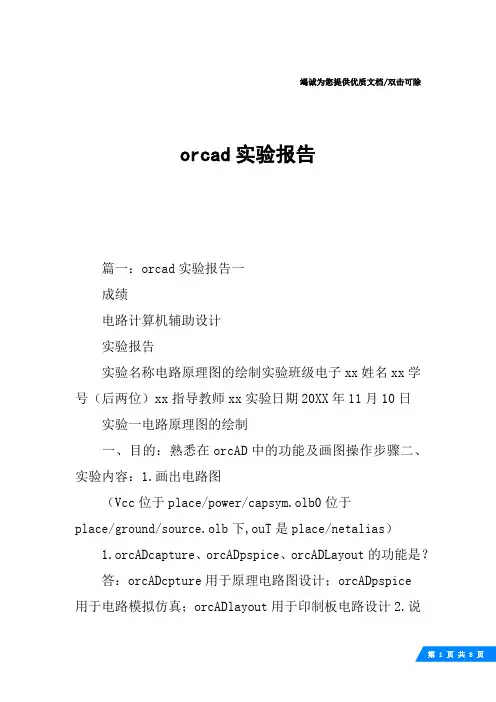

竭诚为您提供优质文档/双击可除orcad实验报告篇一：orcad实验报告一成绩电路计算机辅助设计实验报告实验名称电路原理图的绘制实验班级电子xx姓名xx学号（后两位）xx指导教师xx实验日期20XX年11月10日实验一电路原理图的绘制一、目的：熟悉在orcAD中的功能及画图操作步骤二、实验内容：1.画出电路图（Vcc位于place/power/capsym.olb0位于place/ground/source.olb下,ouT是place/netalias）1.orcADcapture、orcADpspice、orcADLayout的功能是？答：orcADcpture用于原理电路图设计；orcADpspice用于电路模拟仿真；orcADlayout用于印制板电路设计2.说明电路设计流程与画电路图的步骤。

答：电路设计流程：①用orcADcpturecIs软件②新建设计项目③配置元器件符号库④进入设计项目管理窗口⑤启动电路图编辑器⑥绘制电路图⑦电路图的后处理和结果保存。

画图步骤：①调用pageeditor②绘制电路图③修改电路图④电路图的后处理和结果输出。

3.在orcADcapture电路编辑环境中，如何加载元件库？答：在orcADcpture电路编辑环境中，选中library目录后，单击鼠标右键，屏幕上鼠标处弹出AddFile快捷菜单，单击AddFile弹出AddFiletoprojectFolder对话框，在c:\cadence\psD_14.2\tools\capture\library目录下选择所需要的图形符号库文件添加到项目中。

4.在orcADcapture电路编辑环境中，如何取用元件？答：在orcADcpture电路编辑环境中，完成所需符号库添加后，单击某一库名称，该库中的元器件符号将按字母顺序列在其上方的元器件符号列表框中。

然后通过元器件符号列表框右侧的滚动条查找元器件名称或在part文本框中键入欲查找的元器件符号名称。

基于OrCADPSpice的二阶动态电路的计算机仿真分析

基于OrCAD/PSpice的二阶动态电路的计算机仿真分析摘要：关键词：OrCAD/PSpice；二阶动态电路；仿真分析引言OrCA D/PSpice是EDA套装软件，专门供设计电路图及相关图表，设计印刷电路板所用的印刷图，及电路的模拟之用。

它不仅可以对模拟电路、数字电路、数/模混合电路等进行直流、交流、瞬态、Fourier、参数扫描等基本电路特性的分析，而且可以进行蒙托卡诺（Monte Carlo）统计分析，最坏情况（Worst Case）分析、优化设计等复杂的电路特性分析。

它不需要人工列写复杂的方程和编写计算机程序，采用图形化和程序化相结合的操作模式。

在电路绘制程序Capture环境下绘制电路图，设置仿真分析类型及相应的分析参数，在Pspice环境下执行仿真，仿真结果可以从相应的文本文件输出，也可以从其波形模块Probe窗口输出。

在实验室中二阶电路的搭建和参数修改受时间和器件的制约。

在收集和分析实验数据时需要进行人工大量的数学运算，对电路特性的定量定性分析有不便之处。

无法从微观的角度深度分析，对电路特性的理解不够深刻。

以OrCAD为研究平台，通过电子器件模型仿真得到的电路形，具有直观性强，交互性好。

对电路特性的理解时常常要从微秒级、毫秒级和秒级等不同时间尺度入手，实验参数较多，且电压、电流和功率的等级差别较大等等，仿真分析却不受设备仪器的限制。

二阶电路理论分析二阶电路的零状态响应图 R 、L 、C 串联电路图表所示R 、L 、C 串联电路是典型的二阶电路。

其电路方程为⎪⎪⎩⎪⎪⎨⎧======++-++-+C I C i C i dtdu U u u u u dt du RC dt u d LC L L c c c s c cc 002)0()0()0()0()0(2电路的零状态响应只与电路的参数有关，对应不同的电路参数，其响应有不同的特点：当R ＞C L2时，零状态响应中的电压、电流具有非周期的特点，称为过阻尼状态。

物理仿真中的电路模拟和分析

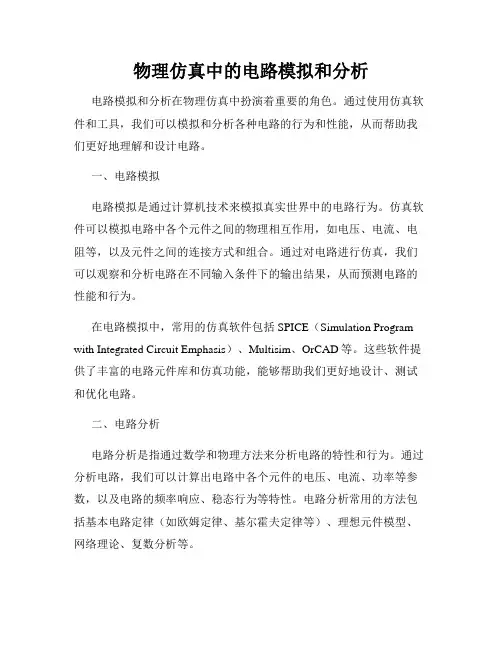

物理仿真中的电路模拟和分析电路模拟和分析在物理仿真中扮演着重要的角色。

通过使用仿真软件和工具，我们可以模拟和分析各种电路的行为和性能，从而帮助我们更好地理解和设计电路。

一、电路模拟电路模拟是通过计算机技术来模拟真实世界中的电路行为。

仿真软件可以模拟电路中各个元件之间的物理相互作用，如电压、电流、电阻等，以及元件之间的连接方式和组合。

通过对电路进行仿真，我们可以观察和分析电路在不同输入条件下的输出结果，从而预测电路的性能和行为。

在电路模拟中，常用的仿真软件包括SPICE（Simulation Program with Integrated Circuit Emphasis）、Multisim、OrCAD等。

这些软件提供了丰富的电路元件库和仿真功能，能够帮助我们更好地设计、测试和优化电路。

二、电路分析电路分析是指通过数学和物理方法来分析电路的特性和行为。

通过分析电路，我们可以计算出电路中各个元件的电压、电流、功率等参数，以及电路的频率响应、稳态行为等特性。

电路分析常用的方法包括基本电路定律（如欧姆定律、基尔霍夫定律等）、理想元件模型、网络理论、复数分析等。

电路分析可以帮助我们理解电路的工作原理，找出电路中可能存在的问题，并优化电路的性能。

通过分析电路，我们可以利用数学模型来预测和验证电路的行为，从而减少实验中的时间和成本。

三、物理仿真中的应用与优势物理仿真中的电路模拟和分析具有广泛的应用和众多的优势。

首先，电路模拟和分析可以帮助电路设计师高效地设计和测试电路，减少实验的时间和成本。

其次，电路模拟和分析可以帮助我们更好地理解和掌握电路的工作原理，优化电路的性能，提高电路的稳定性和可靠性。

此外，电路模拟和分析还可以应用于电子产品的开发和测试过程中。

通过仿真和分析，我们可以评估电子产品在不同工作条件下的性能和稳定性，预测和解决潜在的问题，提高产品的市场竞争力。

综上所述，电路模拟和分析在物理仿真中扮演着重要的角色。

ORCAD原理图的绘制技巧

系统控制菜单菜单栏
标题栏
工具栏
记录窗口状态栏
工作区
第一步：新建Project(create a design project)
在菜单栏中选择>Project：
Analog or Mixed-signal Circuit 本项目以后将进行数/模混合仿真
PC Board Wizard 本项目以后将用来进行印刷版图设计
使用empty.opj模板使用空白模板
• 一般来说，要选中第一项Create Based upon an existing project，在其下拉选框中，选择 Empty.opj。
• 单击OK, 就会出现项目管理窗口。在File标签中，有Design Resources（设计资源）项目名.dsn SCHEMATIC1PAGE1，双击PAGE1，电路图绘制窗口就出现了。
• Synchrosize up/down/cross是关于管脚放置方向的
Place 主命令菜单
• Database part 调用internet上数据库的元器件
• Off-page connector 端口连接符 • Hierarchical block 子电路框图 • Hierarchical port 层次电路框图中的
按钮调出下面的器件搜索对话框endmode结束模式mirrorhorizontally水平镜像mirrorvertically垂直镜像rotate旋转editproperties编辑属性placedatabasepart放置数据库元件ascendhierarchy上升层次zoomout放大缩小goto跳到指定位置字母代号元器件类别字母代号元器件类别gaas场效应晶体管独立电流源ustim数字电路激励信号源在显示的元件值上单击鼠标左键出现displayproperties对话框只需修改value栏内的值即可也可双击元件出现一个propertieseditor对话框在partreference栏内输入元件序号在value栏内修改元件值另外在将元件放置到绘图页之前按下鼠标右键打开快捷功能菜单选择editpartproperties就可打开editpart对话框选定元件后单击鼠标右键在弹出的快捷栏editproperties命令即可打开元器件属性编辑对话框在元件没有放置到电路图上之前点击鼠标右键从弹出的快捷方式中选择editproperties子命令切换到项目管理窗口选择整个设计绘图页文件夹或单一绘图页然后点击按钮或者选择菜单上toolsannotate功能这时调出annotate对话框电路中电学上相连的连线总线元器件引出端等构成一个网络net也叫节点

OrCAD PSpice培训资料

2024/1/27
47
案例二：振荡器电路设计与仿真分析
• 设计振荡电路和反馈网络，确保起振和稳定振荡。
2024/1/27
48
案例二：振荡器电路设计与仿真分析
2024/1/27
01
仿真分析
02
使用PSpice进行电路仿真，观察振荡波形。
03
分析振荡频率、幅度稳定性、相位噪声等性能指标。
仿真分析
支持多种仿真类型，如直流分析、交流分析、瞬态分析等。
结果查看
提供多种结果查看方式，如波形图、数据表等。
2024/1/27
17
基本操作与快捷键使用
新建文件
选择菜单栏中的“文件”->“新建 ”命令。
打开文件
选择菜单栏中的“文件”->“打开” 命令。
2024/1/27
18
基本操作与快捷键使用
优化方法
为了提高模型的仿真精度和效率，可以采用以下优化方法
1. 采用更精确的模型
对于某些关键元器件，可以采用更精确的模型进行仿真，以提高仿真精度；
2024/1/27
2. 优化算法
采用更高效的算法进行仿真计算，以提高仿真速度；
3. 并行计算
利用计算机的多核处理器进行并行计算，缩短仿真时间；
4. 减少仿真步长
性和稳定性。
2024/1/27
电路设计流程
掌握电路设计的基本流程，包括需求分析、原理图设计、PCB布局布线、电路测试与验证等步骤。
电路设计工具
熟悉常用的电路设计工具，如 OrCAD Capture、Altium Designer等，提高设计效率和质量。
8
仿真技术在电路设计中的应用
仿真技术概述

OrCAD-PSPICE-仿真入门

采用PSPICE电路仿真引擎， ORCAD-PSPICE能够提供高精度的电路性能分析和仿真结果。
强大的分析工具
ORCAD-PSPICE提供了丰富的分析工具，如波形分析、频谱分析、噪声分析等，帮助用户深入了解电路性能。
灵活的参数化分析
用户可以通过参数化分析功能，对电路元件参数进行扫描和优化，找到最佳的电路性能。
THANKS FOR WATCHING
感谢您的观看
orcad-pspice仿真入门
目录
• 引言 • ORCAD-PSPICE概述 • ORCAD-PSPICE仿真流程 • 常见电路仿真分析 • 高级仿真技术 • ORCAD-PSPICE仿真实例
01 引言
目的和背景
学习和掌握ORCAD-PSPICE仿真软件，能够为电子工程师提供强大的电路设计和分析工具，帮助他们快速验证电路原理、优化电路参数和提高设计效率。
ORCAD-PSPICE支持模拟、数字和混合信号电路的仿真，能够进行电路性能分析和优化，帮助工程师快速、准确地完成电路设计和验证。
ORCAD-PSPICE的功能和特点
丰富的元件库
ORCAD-PSPICE提供了广泛的元件库，包括各种模拟、数字和混合信号元件，方便用户进行电路设计和仿真。
高精度仿真
蒙特卡洛分析
蒙特卡洛分析是一种基于概率统计的仿真技术，用于分析电路性能的统计分布情况。在Orcad-Pspice中，可以通过在仿真设置中设置蒙特卡洛分析参数，对电路性能进行概率统计。
VS
蒙特卡洛分析可以帮助设计者了解电路性能的统计分布情况，从而评估电路性能的可靠性。
最坏情况分析
最坏情况分析是一种仿真技术，用于分析电路性能在元件参数最坏情况下的表现。在 Orcad-Pspice中，可以通过在仿真设置中设置最坏情况分析参数，对电路性能进行最坏情况分析。

orcad 电路仿真

OrCAD/PSpice9的电路仿真方法1、概述1.1 PSpice 软件P S p i c e是一个电路通用分析程序，是E D A中的重要组成部分，它的主要任务是对电路进行模拟和仿真。

该软件的前身是S P I C E（S i m u l a t i o n P r o g r a m w i t h I n t e g r a t e d C i r c u i t E m p h a s i s），由美国加州大学伯克莱分校于1972年研制。

1975年推出正式实用化版本S P I C E2G，1988年被定为美国国家标准。

1984年M i c r o s i m公司推出了基于S P I C E的微机版本P S p i c e （P e r s o n a l-S P I C E），此后各种版本的S P I C E不断问世，功能也越来越强。

进入20世纪90年代，随着计算机软件的飞速发展，特别是W i n d o w s操作系统的广泛流行，P S p i c e又出现了可在W i n d o w s环境下运行的5.1、6.1、6.2、8.0等版本，也称为窗口版，采用图形输入方式，操作界面更加直观，分析功能更强，元器件参数库及宏模型库也更加丰富。

1998年1月，著名的E D A公司O r C A D公司与开发P S p i c e软件的M i c r o s i m公司实现了强强联合，于1998年11月推出了最新版本O r C A D/P S p i c e9。

为了迅速推广普及O r C A D/P S p i c e9软件，O r C A D公司提供了一张试用光盘O r C A D/P S p i c e 9D e m o，它与商业版是完全一致的，不同之处只是在元器件上受到一定的限制，因此又被称为普及版。

本章将以普及版为例简要介绍O r C A D/P S p i c e9的功能及使用方法。

本书中所有的虚拟实验都是用O r C A D/P S p i c e9D e m o完成的，所引用的屏幕画面也都是出自于O r C A D/P S p i c e 9D e m o软件。

orCAD仿真使用说明

在O r CAD/PSpice 9.2平台上电子电路设计与仿真Pspice实践练习一：设计与仿真一个单级共射放大电路（提供的参考电路如图一所示）。

要求：放大电路有合适静态工作点、电压放大倍数30左右、输入阻抗大于1KΩ、输出阻抗小于5.1KΩ及通频带大于1MHZ 。

请参照下列方法及步骤，自学完成Pspice实践练习一。

一、启动Pspice9.2 →Capture →在主页下创建一个工程项目exa1。

⒈选File/New/ Project⒉建立一个子目录→Create Dir (键入e:\zhu)，并双击、打开子目录；⒊选中●Analog or Mixed- Signal Circuit OK!⒋键入工程项目名exa1；⒌在设计项目创建方式选择对话下，选中●Create a blank pro OK!⒍画一直线，将建立空白的图形文件(exa1.sch)存盘。

二、画电路图（以单级共射放大电路为例，电路如图一所示）⒈打开库浏览器选择菜单Place/Part → Add Library提取：三极管Q2N2222（bipolar库）、电阻R、电容C（analog库）、电源VDC（source库）、模拟地0/Source、信号源VSIN。

⒉移动元、器件。

鼠标选中元、器件并单击（元、器件符号变为红色），然后压住鼠标左键拖到合适位置，放开鼠标左键即可。

⒊删除某一元、器件。

鼠标选中该元、器件并单击（元、器件符号变为红色），选择菜单Edit/delete 。

⒋翻转或旋转某一元、器件符号。

鼠标选中该元、器件并单击（元、器件符号变为红色），可按键Ctrl +R 即可。

⒌画电路连线选择菜单中Place/wire，此时将鼠标箭头变成为一支笔（自己体会）。

⒍为了突出输出端，需要键入标注Vo 字符，选择菜单Place/Net Alias → Vo OK!三、修改元、器件的标号和参数⒈.用鼠标箭头双击该元件符号（R 或C），此时出现修改框，即可进入标号和参数的设置。

OrCAD仿真与仿真模块库介绍

OrCAD仿真与仿真模块库介绍PSpice A/D9.1个别时候可能会出现异常现象，例如：某⼀步后，突然电路图的电源极性被⾃动改变了！造成直流电压和直流电流不正常，输出⽆波形。

所以应该趁正常的时候做好备份是明智的。

PSpice A/D9.1没有提供变压器仿真，但是可以⽤⼀个磁芯和3只电感来模拟。

PSpice A/D9.2提供了变压器仿真库模块。

默认环境温度是27℃。

电阻的单位是：(Ω)（默认），K(Ω)，MEG(MΩ)；允许使⽤4R7、4K7的标注⽅法；但是，0.1Ω不能标成容易混淆的R1，也不⽀持4M7或4MEG7的⽤法电容的单位是：p ，n（千p），u (微法) <没有默认单位，否则可能不正常！>电感的单位是：uH，mH，H频率的单位是：Hz（默认），K(Hz)，MEG(Hz)，G(Hz)电平的单位是：uV，mV，V（默认）时间的单位是：nS，uS，mS，S零件的任何数值不能为“0”。

不允许电解电容器背对背连接。

允许电阻数值后⾯加/3W，电容后⾯加/50或/50V等标⽰。

*.DSN是设计管理⽂件；*．opj是电路图⽂件；(这两个⽂件是最重要的源⽂件) *.olb是电路图库⽂件；*．net是⽹络表⽂件；*．ALS是与⽹络表同时⽣成的⽂件；频响曲线不能确定最⼤输出幅度，因为它可以随输⼊信号⽆限制的增加，甚⾄远远超过电源电压！这是Pspice9.1的bug。

⽤点频看波形，可以确定最⼤正弦输出电平，亦即限幅电平，可以看出：当输出接近电源幅度时，波形就限幅了。

在仿真刚开始的时候，Netlist会检查电路是否合乎要求，它不允许三极管管脚悬空。

PSpice9.1只能在瞬态⽅式的正弦信号对⼆极管钳位仿真，对交流信号的频响⽅式⽆效。

电流探头只能放在各零件的红脚连接点上，⽽不能放到连接线上。

电压探头则全可以。

电位差探头，应该成对放置，先放的是正电位，后放的是负电位。

要仿真，必须使⽤Pspice下的库模块，⽽不能⽤⼀般的库模块，先画仿真的电路图：1．进⼊OrCAD Capture CIS窗⼝；2．点击菜单的File---New---Project，出New Project窗⼝，在“Name”空⽩栏中填⼊欲⽤的电路图名，在“Create New Project Using”窗⼝选中“Analog or Mixed A/D”，在“Location”空⽩栏填⼊或通过“Browse”，确定存放设计⽂件的⽂件夹。

OrCADPspice仿真分析功能介绍全解

扫描变量类型
扫描方式
直流扫描分析的参数设置对话框
类别扫描变量类型扫描方式
参数名 Voltage Soure Temperater Current Soure Model Parameter Global Parameter Linear Octave 电压源温度电流源模型参数全局参数
参数名
Print Step Final Time
类别
瞬态分析瞬态分析时间计算间隔
说明
瞬态分析终止时间
No-Print Delay
Step Ceiling Detailed Bias Pt. Skip intial transient solution Enable Fourier Center Frequency Num of harmonics Output Vars
说明
线性扫描，扫描变量按规定的步长线性增长
倍频程扫描，扫描变量按以8为底的对数规律增长
Decade
Value List
数量级扫描，扫描变量按以10为底的对数规律增长
任意扫描，按照列表中给定的离散值无规律变化
直流扫描分析的参数
直流扫描分析举例：电路以模型参数作为直流分析的自变量，所选定的元器件所Q2N2222的模型C参数BF。
瞬态分析
瞬态分析瞬态分析
允许的最大时间计算间隔
开始保存分析数据的时刻是否详细输出偏置点的信息
瞬态分析
傅里叶分析傅行基本工作点运算
启用傅里叶分析用于指定傅里叶分析中采用的基波频率，其倒数即为基波周期用于指定傅里叶分析时要计算到多少次谐波用于确定对其进行傅里叶分析的输出变量名
2、瞬态分析(Bias Point)

ORCAD课件原理图的绘制

ground
电源和接地符号
数字逻辑0和1、地
接地符号电压符号
不用于pspice 仿真的电路
电源符号
1 CAPSYM库里有上图所示四种电源符号。他们仅仅是一种符号，不具备任何电压值，但具有全局性（GLOBE) 2 Souce库里的电源符号.代表激励电源，可以赋予电平值。执行pspice程序进行仿真，必须添加这类电源
总线和总线引入线
方法一：Edit\Place\Bus 方法二：单击工具栏按钮方法三：按下快捷键【B】总线是连线的简化表现形式，它是由一组具有相关性的信号线组成的多个元器件或子电路的公共通道。总线上传输的多路数字信号按照一定的协议分配，并通过导线引出到元器件或子电路的输入输出管脚上。总线不具有电气意义，它是通过网络标号来表示的。总线与连线之间必须通过总线引入线连接。
在放置元件的状态下，单击右键，弹出如下的选项
如果中器件放置过程中需要调整器件的方向，结束取放操作可以单击鼠标右键选择菜单操作完成。
水平翻转逆时针旋转90度放大视窗缩小视窗垂直翻转编辑元器件属性跳到指定位置
元器件类别及关键字母代号
字母代号元器件类别字母代号元器件类别
B
C D E F G H
File 主命令菜单
Export selection 将当前电路中选中的单元存入库文件 Import selection 从存放单元电路的文件中调入所需要的单元 Import design 采用EDIF和 PDIF的电路图，以及以前pspice软件包中 schematic软件绘制的电路图，将他们转换为orcad/capture接受的数据格式 Export design 在orcad/capture绘制的电路图，将其转换为通用的EDIF格式或 autocad 软件接受的DXF格式

电路图绘制软件有哪些

电路图绘制软件有哪些1. 概述在电子电路设计和工程中，电路图的绘制是一个重要的环节，它可以帮助工程师更好地理解和分析电路的结构和功能。

随着计算机技术的发展，出现了许多电路图绘制软件，它们提供了方便快捷的绘制工具和丰富的元件库，帮助工程师轻松地创建电路图。

本文将介绍几个主流的电路图绘制软件，帮助用户在选择合适的软件时做出明智的决策。

2. OrCADOrCADOrCADOrCAD是一款功能强大的电路图绘制软件，它提供了丰富的绘制工具和元件库，支持标准和自定义元件的添加。

OrCAD 还具备仿真功能，可以模拟电路的工作情况，帮助工程师评估电路性能。

此外，OrCAD还支持与其他PCB设计软件的集成，提供全方位的设计方案。

OrCAD可用于各种电子电路设计任务，从简单的数字电路到复杂的模拟电路，都能很好地满足工程师的需求。

3. Altium DesignerAltium DesignerAltium DesignerAltium Designer是一款全面的电子设计自动化软件，它不仅包含了电路图绘制工具，还集成了PCB设计、仿真、布线等多种功能。

Altium Designer的电路图绘制工具简单易用，支持大多数主流元件库，用户可以根据需要自定义元件。

Altium Designer还提供了强大的设计规则检查功能，帮助用户排除设计错误，并确保电路的正确性和稳定性。

4. CircuitMakerCircuitMakerCircuitMakerCircuitMaker是一款免费的电路图绘制软件，它基于Altium Designer开发，提供了类似的功能和用户界面。

CircuitMaker拥有庞大的元件库，并且允许用户自行创建和分享元件。

它还支持多人协作，用户可以与团队成员共享和编辑电路图。

CircuitMaker的设计导航和项目管理功能使得工程师能够快速定位和修改设计文件。

5. ProteusProteusProteusProteus是一款流行的电路图和仿真软件，它具备友好的用户界面和庞大的元件库，支持常见的电子元素和元件。

Orcad PSpice

Orcad PSpiceOrCAD PSpice培训教材培训目标:熟悉PSpice的仿真功能,熟练掌握各种仿真参数的设置方法,综合观测并分析仿真结果,熟练输出分析结果,能够综合运用各种仿真对电路进行分析,学会修改模型参数。

一、 PSpice分析过程设置仿真参数绘制原理图运行仿真观测并分析仿真结果二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了，下面主要讲一下在使用PSpice时绘制原理图应该注意的地方。

1、新建Project时应选择Analog or Mixed-signal Circuit2、调用的器件必须有PSpice模型首先，调用OrCAD软件本身提供的模型库，这些库文件存储的路径为Capture\Library\pspice，此路径中的所有器件都有提供PSpice模型，可以直接调用。

其次，若使用自己的器件，必须保证*.olb、*.lib两个文件同时存在，而且器件属性中必须包含PSpice Template属性。

3、原理图中至少必须有一条网络名称为0，即接地。

4、必须有激励源。

原理图中的端口符号并不具有电源特性，所有的激励源都存储在Source和SourceTM库中。

5、电源两端不允许短路，不允许仅由电源和电感组成回路，也不允许仅由电源和电容组成的割集。

解决方法:电容并联一个大电阻，电感串联一个小电阻。

6、最好不要使用负值电阻、电容和电感，因为他们容易引起不收敛。

三、仿真参数设置2PSpice能够仿真的类型在OrCAD PSpice中，可以分析的类型有以下8种，每一种分析类型的定义如下:直流分析:当电路中某一参数(称为自变量)在一定范围内变化时，对自变量的每一个取值，计算电路的直流偏置特性(称为输出变量)。

交流分析:作用是计算电路的交流小信号频率响应特性。

噪声分析:计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源(独立的电压或电流源)上。

即计算输入源上的等效输入噪声。

2024版orcadPspice教程

输入信号设置
为电路输入端设置合适的信号源，如正弦波、方波、脉冲等，并调整信号的幅度、频率等参数。
2024/1/24
16
运行仿真并查看结果
运行仿真
在完成仿真类型和参数设置后，运行仿真程序，等待仿真完成。
查看仿真结果
仿真完成后，可以通过软件界面查看仿真结果，如波形图、数据表等。
结果分析
根据仿真结果，分析电路的性能指标，如电压、电流、功率等是否满足设计要求。
11
创建新原理图文件
2024/1/24
打开Orcad Pspice软件，选择“File”菜单下的“New”选项，然后选择“Schematic”创建一个新的原理图文件。
在弹出的对话框中，为新原理图文件命名并选择合适的保存位置。
选择合适的图纸大小和方向，以及所需的网格大小和捕获网格选项。
12
元器件库使用及元器件放置
22
CHAPTER 06
高级功能探索与实战案例
2024/1/24
23
蒙特卡罗分析应用举例
2024/1/24
蒙特卡罗分析介绍
01
简要说明蒙特卡罗分析的基本原理和其在电路仿真中的应用。
蒙特卡罗分析设置步骤
02
详细阐述在orcadPspice中进行蒙特卡罗分析的参数设置、仿真
运行及结果查看等步骤。
蒙特卡罗分析实例演示
06
输出制造文件将设计完成的PCB文件输出为制造文件，包括 Gerber文件和钻孔文件等，以供制造商生产。
20
导入网络表和布局布线
导入网络表
将原理图设计完成后生成的网络表导入到PCB设计软件中，以便
进行元器件布局和布线。
2024/1/24

OrCAD电路模拟结果的显示和分析

四 .初始偏置条件的设置
对于像振荡器、触发器这样的电路，对于像振荡器、触发器这样的电路，通过设置合适的初始条件，可防止电路不收敛，有助于起振或使电路进入选定的条件，可防止电路不收敛，稳态。稳态。 1.IC符号 IC符号
IC符号用于设置电路节点处的偏置条件。在符号库SPECIAL SPECIAL中 IC1 IC 符号用于设置电路节点处的偏置条件。在符号库SPECIAL 中，有IC1和符号用于设置电路节点处的偏置条件 IC2两个符号。IC1为单引出端符号，用于指定与该引出端相连的节点的偏 IC2两个符号。IC1为单引出端符号，置条件。IC2为双引出端符号，置条件。IC2为双引出端符号，用于指定与这两个引出端相连的两个节点间的偏置条件。在电路中放置IC符号的方法同放置元器件符号。间的偏置条件。在电路中放置IC符号的方法同放置元器件符号。 IC符号的方法同放置元器件符号
用该方法可改变场效应管的gm、VT，稳压管的稳压值VZ等。
二 .数字电路中高低电平符号的使用
在数字实验中经常需要在电路的输入端加入逻辑常量“ 在数字实验中经常需要在电路的输入端加入逻辑常量“1” 高电平” 低电平” Pspice中或“0”，即“高电平”或“低电平”。在Pspice中，高低电，平要用专门的符号来设置。平要用专门的符号来设置。方法为：启动Place/Ground命令， Place/Ground命令方法为：启动 Place/Ground 命令，或按对应的绘图快捷 HI”符号符号，键，出现如图所示的选择框。在SOURCE库中取“$D-HI 符号，出现如图所示的选择框。 SOURCE库中取“ 库中取接到电路的输入端，即为接入“高电平”；在SOURCE库中取 SOURCE库中取接到电路的输入端，即为接入“高电平” 符号， “$D-LO”符号，接到电路的输入端，即为接入“低电平”。 LO 符号接到电路的输入端，即为接入“低电平”

2024版OrCAD PSpice9实用教程

A 深入学习教程内容
建议学员在掌握基础操作的前提下，深入学习教程中涉及的电路设计和
仿真分析知识，提高实际应用能力。
B
C
D
交流与分享经验
建议学员在学习过程中积极参与交流和分享经验，与其他学员共同进步和提高。
实践与创新相结合
在学习过程中，鼓励学员将所学知识与实践相结合，尝试创新性的设计项目，提高解决问题的能力。
背景
随着电子技术的不断发展，电路设计和仿真已成为电子工程师必备的技能之一。 OrCAD PSpice9作为一款优秀的电路设计和仿真软件，被广泛应用于电子、通信、自动化等领域。
OrCAD PSpice9简介
1
OrCAD PSpice9是OrCAD公司推出的一款电路设计和仿真软件，具有强大的电路原理图绘制、电路仿真、波形分析等功能。
目管理器、属性栏等。
界面定制
02
讲解如何根据个人习惯定制界
03
分享一些提高操作效率的技巧，如快捷键使用、拖拽操作等。
基本电路元件库
01
02
03
元件库概述
介绍OrCAD PSpice9中提供的各类电路元件库，如电阻、电容、电感、二极管等。
元件库使用
需要确保电路在瞬态响应分析中已经达到稳定状态，否则会影响傅里叶变换结果的准确性。同时，需要选择合适的采样率和采样点数以获得更准确的频域信息。
04 数字电路仿真与分析
数字元件库介绍
基本逻辑门
包括与门、或门、非门等基本逻辑门电路元件。
组合逻辑元件
如加法器、减法器、比较器等组合逻辑电路元
06 高级功能与应用
参数扫描分析
定义扫描参数在电路图中选择要扫描的元件参数，并设置扫描范围和步长。
