轴力及轴力图练习题
《材料力学》第2章轴向拉(压)变形习题解答
其方向。 解：斜截面上的正应力与切应力的公式为：
ασσα20cos = αστα2sin 2 = 式中，MPa mm N A N 1001001000020===σ，把α的数值代入以上二式得：
[习题 2-7] 一根等直杆受力如图所示。已知杆的横截面面积 A 和材料的弹性模量 E 。试作轴力图，并求杆端点 D 的位移。 解： （1）作轴力图
[习题 2-9] 一根直径 mm d 16=、长 m l 3=的圆截面杆，承受轴 向拉力 kN F 30=，其伸长为 mm l 2.2=?。试求杆横截面上的应 力与材料的弹性模量 E 。 解：（1）求杆件横截面上的应力 MPa mm N A N 3.1491614.34 110302 23=???==σ （2）求弹性模量 因为：EA Nl l = ?， 所以：GPa MPa l l l A l N E 6.203)(9.2035902 .23000 3.149==?=??=???=σ。 [习题 2-10] （1）试证明受轴向拉伸（压缩）的圆截面杆横截 面沿圆周方向的线应变 s ε等于直径方向的线应变 d ε。 （2）一根直径为 mm d 10=的圆截面杆，在轴向力 F 作用下，直 径减小了 0.0025mm 。如材料 的弹性模量 GPa E 210=，泊松比 3.0=ν，试求该轴向拉力 F 。 （3）空心圆截面杆，外直径 mm D 120=，内直径 mm d 60=，材 料的泊松比 3.0=ν。当其轴向拉伸时，已知纵向线应变 001.0=， 试求其变形后的壁厚。 解：（1）证明 d s εε= 在圆形截面上取一点 A ，连结圆心 O 与 A 点，则 OA 即代表直 径方向。过 A 点作一条直线 AC 垂直于 OA ，则 AC 方向代表圆周方向。νεεε-==AC s（泊

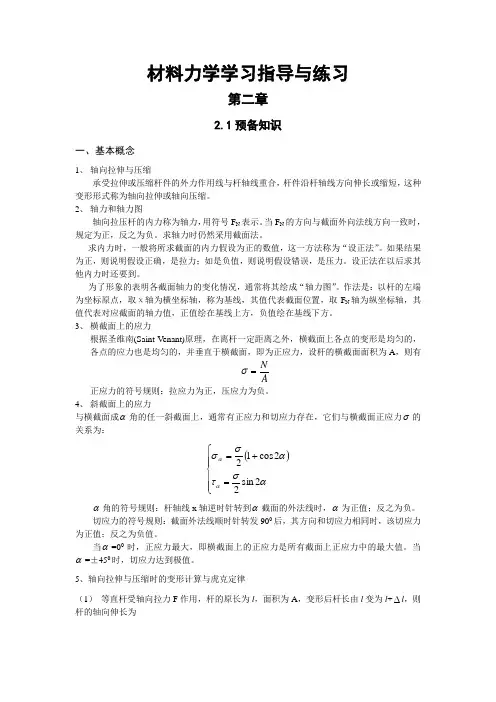

材料力学学习指导与练习
材料力学学习指导与练习第二章2.1预备知识一、基本概念1、 轴向拉伸与压缩承受拉伸或压缩杆件的外力作用线与杆轴线重合，杆件沿杆轴线方向伸长或缩短，这种变形形式称为轴向拉伸或轴向压缩。
2、 轴力和轴力图轴向拉压杆的内力称为轴力，用符号F N 表示。
当F N 的方向与截面外向法线方向一致时，规定为正，反之为负。
求轴力时仍然采用截面法。
求内力时，一般将所求截面的内力假设为正的数值，这一方法称为“设正法”。
如果结果为正，则说明假设正确，是拉力；如是负值，则说明假设错误，是压力。
设正法在以后求其他内力时还要到。
为了形象的表明各截面轴力的变化情况，通常将其绘成“轴力图”。
作法是：以杆的左端为坐标原点，取χ轴为横坐标轴，称为基线，其值代表截面位置，取F N 轴为纵坐标轴，其值代表对应截面的轴力值，正值绘在基线上方，负值绘在基线下方。
3、 横截面上的应力根据圣维南(Saint-Venant)原理，在离杆一定距离之外，横截面上各点的变形是均匀的，各点的应力也是均匀的，并垂直于横截面，即为正应力，设杆的横截面面积为A ，则有AN =σ 正应力的符号规则：拉应力为正，压应力为负。
4、 斜截面上的应力与横截面成α角的任一斜截面上，通常有正应力和切应力存在，它们与横截面正应力σ的关系为：()⎪⎪⎩⎪⎪⎨⎧=+=αστασσαα2sin 22cos 12α角的符号规则：杆轴线x 轴逆时针转到α截面的外法线时，α为正值；反之为负。
切应力的符号规则：截面外法线顺时针转发900后，其方向和切应力相同时，该切应力为正值；反之为负值。
当α=00时，正应力最大，即横截面上的正应力是所有截面上正应力中的最大值。
当α=±450时，切应力达到极值。
5、轴向拉伸与压缩时的变形计算与虎克定律（1） 等直杆受轴向拉力F 作用，杆的原长为l ，面积为A ，变形后杆长由l 变为l +∆l ，则杆的轴向伸长为EAFl l =∆ 用内力表示为EAll N F =∆ 上式为杆件拉伸（压缩）时的虎克定律。
工程力学题目及答案解析
= 64.5 mm
另一种解法：负面积法
将截面看成是从 200mm×150mm 的 矩形中挖去图中的小矩形（虚线部 分）而得到，从而
A1 = 200×150mm2 = 30000 mm2
2020/8/20
17
x1= 75 mm, y1= 100 mm A2= -180×130 = -23400 mm2 x2= 85 mm, y2= 110 mm
知识点
能力层次
1 力的平移定理
理解
2 平面任意力系的简化
理解
3 力系的主矢与主矩
理解
4 固定端约束
应用
5 平面任意力系的平衡条件、平衡方程形式 理解、应用
6 刚体系的平衡
掌握
7 超静定的概念
向一点简化 平面任意力系
合成 平面汇交力系
合成 平面力偶系
识记
FR （主矢）
MO （主矩）
2020/8/20
平面任意力系平衡条件：FR 0 MO 0 超静定：系统中未知力数目﹥独立的平衡方程数目。
刚体系平衡的特点： ①物系静止 ②物系中每个单体也是平衡的。每个单体可列3个平衡方程，整个系
统可列3n个方程（设物系中有n个物体）
第6章 重 心
知识点 1 重力、重心的概念 2 重心计算方法
确定重心和形心位置的具体方法： (1) 积分法； (2) 组合法； (3) 悬挂法； (4) 称重法。
解：以梁AB 为研究对象，受力图和坐标系如图所示。建立平
衡方程
Fx 0 :
FAx 0
Fy 0 :
FAy q 2l F 0
MA(F) 0 : MA q 2l l M F 2l 0
解得： FAx 0
FAy ql
工程力学题
2－1 试作图示各杆的轴力图，并确定最大轴力| FN |max 。
2－2 试求图示桁架各指定杆件的轴力。
2－3 试作图示各杆的扭矩图，并确定最大扭矩| T |max 。
2－4 图示一传动轴，转速n ＝200 r/min ，轮C为主动轮，输入功率P＝60 kW ，轮A、B、D均为从动轮，输出功率为20 kW，15 kW，25 kW。
（1）试绘该轴的扭矩图。
（2）若将轮C与轮D对调，试分析对轴的受力是否有利。
2－5 试列出图示各梁的剪力方程和弯矩方程。
作剪力图和弯矩图，并确定| Fs |max及| M |max值。
2－6 试用简易法作图示各梁的剪力图和弯矩图，并确定| F s |max及| M |max值，并用微分关系对图形进行校核。
2－7 图示起重机横梁AB承受的最大吊重F P＝12kN，试绘出横梁A B的内力图。
2－8 图示处于水平位置的操纵手柄，在自由端C处受到一铅垂向下的集中力F p作用。
试画出AB段的内力图。
第3章3－1图示圆截面阶梯杆，承受轴向荷载F1＝50kN与F2的作用，AB与BC段的直径分别为d1＝20mm与d2＝30mm，如欲使AB与BC段横截面上的正应力相同，试求荷载F2之值。
3－2变截面直杆如图所示。
已知A1＝8cm2，A2＝4cm2，E＝200GPa 。
求杆的总伸长量。
3－3 在图示结构中，AB为刚性杆，CD为钢斜拉杆。
已知F P1＝5kN ，F P2＝10kN ，l＝1m ，杆CD的截面积A＝100mm2 ，钢的弹性模量E＝200GPa 。
试求杆CD的轴向变形和刚性杆AB在端点B的铅垂位移。
3－4 一木柱受力如图所示。
柱的横截面为边长200mm的正方形，材料可认为符合胡克定律，其弹性模量E ＝10GPa。
如不计柱的自重，试求：（1）作轴力图；（2）各段柱横截面上的应力；（3）各段柱的纵向线应变；（4）柱的总变形。
3－5 图示的杆系结构中杆1、2为木制，杆3、4为钢制。
已知各杆的横截面面积和许用应力如下：杆1、2为A1＝A2＝4000 mm2 ，[s ]w ＝20 MPa ，杆3、4为A1＝A2＝4000 mm2 ，[s ]s ＝120 MPa 。

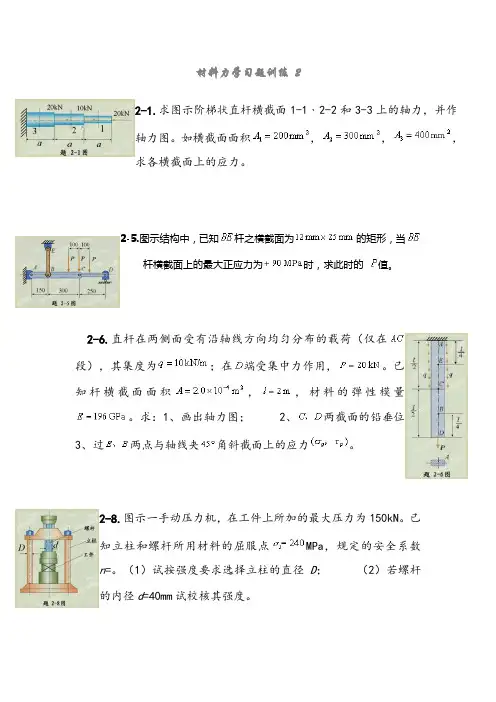

材料力学习题
材料力学习题训练22-1.求图示阶梯状直杆横截面1-1﹑2-2和3-3上的轴力，并作轴力图。
如横截面面积，，，求各横截面上的应力。
2-5.图示结构中，已知杆之横截面为的矩形，当杆横截面上的最大正应力为时，求此时的值。
2-6.直杆在两侧面受有沿轴线方向均匀分布的载荷（仅在段），其集度为；在端受集中力作用，。
已知杆横截面面积，，材料的弹性模量。
求：1、画出轴力图； 2、两截面的铅垂位3、过两点与轴线夹角斜截面上的应力。
2-8.图示一手动压力机，在工件上所加的最大压力为150kN。
已知立柱和螺杆所用材料的屈服点MPa，规定的安全系数n=。
（1）试按强度要求选择立柱的直径D；（2）若螺杆的内径d=40mm试校核其强度。
3-1 夹剪如图所示。
销子C的直径d=5mm。
当加力P=，剪直径与销子直径相同的铜丝时，求铜丝与销子横截面的平均剪应力。
已知a=30mm，b=150mm。
3-2 结构受力如图所示，若已知木材的许用切应力，试校核木接头剪切强度是否安全。
3-3 木梁由柱支撑如图所示，今测得柱中的轴向压力为，若已知木梁所能承受的许用挤压应力。
确定柱与木梁之间垫板的尺寸。
3-4 木构件和由两片层合板用胶粘接在一起，承受轴向载荷作用，如图所示。
已知和的空隙为；板宽；胶层的许用切应力。
确定层合板的长度。
3-5 水轮发电机组的卡环尺寸如图所示。
已知轴向荷载P=1450kN，卡环材料的许用剪应力=80MPa，许用挤压应力=150MPa。
试对卡环进行强度校核。
3-6 拉力P=80kN的螺栓连接如图所示。
已知b=80mm，t=10mm，d=22mm，螺栓的许用剪应力=130MPa，钢板的许用挤压应力=300MPa，许用拉应力 =170MPa。
试校核该接头的强度。
3-7 一托架如图所示。
已知外力P=35kN，铆钉的直径d=20mm，铆钉都受单剪。
求最危险的铆钉横截面上剪应力的数值及方向。
3-8 销钉式安全离合器如图所示，允许传递的外力偶矩m=30kN·cm，销钉材料的剪切强度极限=360MPa，轴的直径D=30mm，为保证m>30000N·cm时销钉被剪断，求销钉的直径d。

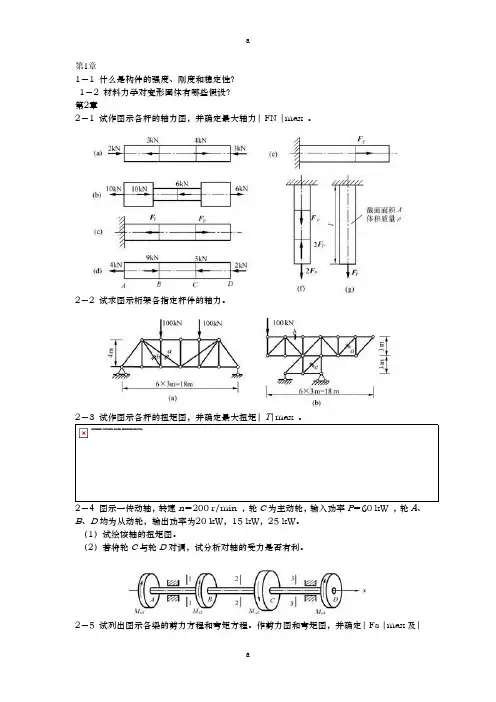

《材料力学练习》word版
第1章1－1 什么是构件的强度、刚度和稳定性？1－2 材料力学对变形固体有哪些假设？第2章2－1 试作图示各杆的轴力图，并确定最大轴力| FN |max 。
2－2 试求图示桁架各指定杆件的轴力。
2－3 试作图示各杆的扭矩图，并确定最大扭矩| T|max 。
2－4 图示一传动轴，转速n＝200 r/min ，轮C为主动轮，输入功率P＝60 kW ，轮A、B、D均为从动轮，输出功率为20 kW，15 kW，25 kW。
（1）试绘该轴的扭矩图。
（2）若将轮C与轮D对调，试分析对轴的受力是否有利。
2－5 试列出图示各梁的剪力方程和弯矩方程。
作剪力图和弯矩图，并确定| Fs |max及|M |max值。
2－6 试用简易法作图示各梁的剪力图和弯矩图，并确定| F s |max及| M|max值，并用微分关系对图形进行校核。
2－7 图示起重机横梁AB承受的最大吊重F P＝12kN，试绘出横梁A B的内力图。
2－8 图示处于水平位置的操纵手柄，在自由端C处受到一铅垂向下的集中力F p作用。
试画出AB段的内力图。
第3章3－1图示圆截面阶梯杆，承受轴向荷载F1＝50kN与F2的作用，AB与BC段的直径分别为d1＝20mm与d2＝30mm，如欲使AB与BC段横截面上的正应力相同，试求荷载F2之值。
3－2变截面直杆如图所示。
已知A1＝8cm2，A2＝4cm2，E＝200GPa 。
求杆的总伸长量。
3－3 在图示结构中，AB为刚性杆，CD为钢斜拉杆。
已知F P1＝5kN ，F P2＝10kN ，l＝1m ，杆CD的截面积A＝100mm2 ，钢的弹性模量E＝200GPa 。
试求杆CD的轴向变形和刚性杆AB在端点B的铅垂位移。
3－4 一木柱受力如图所示。
柱的横截面为边长200mm的正方形，材料可认为符合胡克定律，其弹性模量E＝10GPa。
如不计柱的自重，试求：（1）作轴力图；（2）各段柱横截面上的应力；（3）各段柱的纵向线应变；（4）柱的总变形。
《建筑力学》第4章计算题
计 算 题( 第四章 )试作图示各杆的轴力图。
图题4. 1图示等截面混凝土的吊柱和立柱，已知横截面面积A 和长度a ，材料的重度γ，受力如图示，其中10F Aa γ=。
试按两种情况作轴力图，并求各段横截面上的应力，⑴不考虑柱的自重；⑵考虑柱的自重。
图题一起重架由100×100mm2 的木杆BC 和直径为30mm 的钢拉杆AB 组成，如图所示。
现起吊一重物WF =40kN 。
求杆AB 和BC 中的正应力。
图题图示钢制阶梯形直杆，各段横截面面积分别为21100mm A =，2280mm A =，23120mm A =，钢材的弹性模量GPa E 200=，试求：（1）各段的轴力，指出最大轴力发生在哪一段，最大应力发生在哪一段；（2）计算杆的总变形；图题4.5 图示短柱，上段为钢制，长200mm ，截面尺寸为100×100mm2；下段为铝制，长300mm ，截面尺寸为200×200mm 2。
当柱顶受F 力作用时，柱子总长度减少了0.4mm 。
试求F 值。
已知：(E 钢=200GPa ，E 铝=70GPa)。
4.6 图示等直杆AC ，材料的容重为ρg ，弹性模量为E ，横截面积为A 。
求直杆B 截面的位移ΔB 。
题图 题图两块钢板用四个铆钉连接，受力kN 4=F 作用，设每个铆钉承担4F 的力，铆钉的直径mm 5=d ，钢板的宽mm 50=b ，厚度mm 1=δ，连接按（a ）、（b ）两种形式进行，试分别作钢板的轴力图，并求最大应力max σ。
题图用钢索起吊一钢管如图所示，已知钢管重kN10=G F ，钢索的直径mm 40=d ，许用应力[]MPa 10=σ，试校核钢索的强度。
正方形截面的阶梯混凝土柱受力如图示。
设混凝土的320kN m γ=，载荷kN 100=F ，许用应力[]MPa 2=σ。
试根据强度选择截面尺寸a 和b 。
题图 题图图示构架，30=α，在A 点受载荷kN 350=F 作用，杆AB 由两根槽钢构成，杆AC 由一根工字钢构成，钢的许用拉应力[]MPa 160t =σ，许用压应力[]MPa 100c =σ，试为两杆选择型钢号码。
轴力图杆中应力例题2
例题4
a
a
C
A
B
P
D
a
aa
E
F
a
C
A
FNC2
B FN1
FNC2
FN1 FNE2 E
F
D
FNE2
a
a
2. 求轴力，画轴力图
画出刚性杆ABC，DEF 的分离体图。
对ABC： MA 0
FN1 2FNC2 0 (1)
对DEF：
MF 0
2FN1 FNE2 0 (2)
对杆： Fy 0
§4.4 应力集中的概念及影响
应力集中——由于构件几何形状突变造成局部 应力急剧增高
max
应力集中的程度由应力集中因数K表示 K max
例题
例题3
已知三角架的两杆材料为铸铁，
A
截面积为 A1 A2 100mm2 ，
材料的许用应力 t 100MPa,
2 3
104
N
（拉力）
F N 2max
FNE2
4 104 N 3
（压力）
例题
例题4
a
a
C P/3 3. 求应力并校核强度
A
+
B
2P/3
D
P
E
4P/3 杆BD：
-
F
1m ax
F N 1m ax A1
2 104 3 60
a
a
111.1Mpa 160Mpa
轴向拉压单元体的应力分析：
FN
材料力学第二章轴向拉伸与压缩作业习题
第二章 轴向拉伸与压缩1、试求图示各杆1-1和2-2横截面上的轴力,并做轴力图。
（1） （2）2、图示拉杆承受轴向拉力F =10kN ，杆的横截面面积A =100mm 2。
如以α表示斜截面与横截面的夹角，试求当α=10°,30°,45°,60°,90°时各斜截面上的正应力和切应力,并用图表示其方向。
3、一木桩受力如图所示。
柱的横截面为边长200mm 的正方形,材料可认为符合胡克定律,其弹性模量E =10GPa 。
如不计柱的自重，试求：(1)作轴力图；(2)各段柱横截面上的应力； (3)各段柱的纵向线应变；(4)柱的总变形。
4、(1)试证明受轴向拉伸(压缩)的圆截面杆横截面沿圆周方向的线应变d ε,等于直径方向的线应变d ε。
(2)一根直径为d =10mm 的圆截面杆,在轴向拉力F 作用下,直径减小0.0025mm 。
如材料的弹性摸量E =210GPa ，泊松比ν=0.3,试求轴向拉力F 。
(3)空心圆截面钢杆,外直径D =120mm,内直径d =60mm,材料的泊松比ν=0.3。
当其受轴向拉伸时, 已知纵向线应变ε=0.001,试求其变形后的壁厚δ。
5、图示A和B两点之间原有水平方向的一根直径d=1mm的钢丝,在钢丝的中点C加一竖直荷载F。
已知钢丝产生的线应变为ε=0.0035,其材料的弹性模量E=210GPa，钢丝的自重不计。
试求：(1) 钢丝横截面上的应力(假设钢丝经过冷拉,在断裂前可认为符合胡克定律)；(2) 钢丝在C点下降的距离∆；(3) 荷载F的值。
6、简易起重设备的计算简图如图所示.一直斜杆AB应用两根63mm×40mm×4mm不等边角钢组[σ=170MPa。
试问在提起重量为P=15kN的重物时,斜杆AB是否满足强度成,钢的许用应力]条件?7、一结构受力如图所示,杆件AB,AD均由两根等边角钢组成。
已知材料的许用应力[σ=170MPa，试选择杆AB,AD的角钢型号。
工程力学作图题试题库及答案
工程力学作图题试题库及答案一、静力学基础作图题1. 给定一个简支梁，两端支点A和B，梁上有三个集中力F1、F2、F3作用，分别位于点C、D和E。
请画出梁的受力图和弯矩图。
答案：首先画出梁的简图，标出支点A、B和集中力F1、F2、F3的位置。
在受力图上，画出三个集中力的矢量表示。
然后，根据静力平衡条件，计算出支点反力，并在图上表示。
接着，逐段计算梁的弯矩，画出弯矩图，注意弯矩图的正负号表示。
2. 一个悬臂梁，端点A固定，梁上有一个集中力F作用于点B。
请画出梁的剪力图和弯矩图。
答案：画出悬臂梁的简图，标出固定端A和集中力F的位置。
在剪力图上，从左到右逐段计算剪力，注意集中力处剪力的变化。
在弯矩图上，同样逐段计算弯矩，注意弯矩图的起始点为零。
二、材料力学作图题3. 给定一个圆杆，直径为d，受到一个轴向拉伸力P。
请画出圆杆的应力分布图。
答案：画出圆杆的横截面图，标出直径d。
在横截面上，根据轴向拉伸的均匀应力分布，画出一个均匀的应力圆环。
在图旁边标注应力公式σ = P/A，其中A为圆杆横截面积。
4. 一个矩形截面梁受到一个垂直于截面的集中力F。
请画出该梁的应力分布图。
答案：画出矩形截面的简图，标出集中力F的位置。
在截面上，根据应力分布规律，画出应力分布图。
应力在截面中心线处达到最大，向两侧逐渐减小。
在图旁边标注应力公式σ = 6F/bd^2，其中b和d分别为截面的宽度和高度。
三、动力学作图题5. 给定一个单摆，摆长为L，摆锤质量为m。
请画出单摆的运动轨迹图和回复力图。
答案：画出单摆的简图，标出摆长L和摆锤质量m。
在运动轨迹图上，画出单摆的圆周运动轨迹。
在回复力图上，根据单摆的运动状态，画出回复力的矢量表示，回复力始终指向平衡位置。
6. 一个质点在水平面上受到一个恒定的水平力F，同时受到摩擦力作用。
请画出质点的运动速度图和加速度图。
答案：画出质点的简图，标出作用力F和摩擦力。
在速度图上，根据牛顿第二定律，画出质点随时间变化的速度曲线。
2-1试绘出下列各杆的轴力图。
2-3求下列结构中指定杆的应力。
已知(b)图中杆的横截面面积A1=850 mm2，A2=600 mm2，A3=500 mm2。
（1）图（a）为开槽拉杆，两端受力F=10 kN，b=4mm，h=20mm，h0=10mm；2-6图示短柱，上段为钢制，截面尺寸为100×100mm2，钢的弹性模量E s=200GPa，下段为铝制，截面尺寸为200×200mm2，E a=70GPa。
当柱顶受F力作用时，柱子总长度减少了0.4mm，试求F值（注：不计杆的自重）。
2-11图示结构中，AB为刚性杆，AD为钢杆，面积A1=500mm2，弹性模量E1=200GPa；CG为铜杆，面积A2=1500mm2，弹性模量E2=100GPa；BE为木杆，面积A3=3000mm2，弹性模量E3=10GPa。
当G点受力F=60kN作用时，求该点的竖直位移ΔG。
2-13图示结构，CD 杆为刚性杆，C 端铰接于墙壁上，AB 杆为钢杆，直径d =30mm ，容许应力[]170MPa σ=，弹性模量52.010MPa E =⨯。
试求结构的容许荷载F 。
2-14图示正方形砖柱，顶端受集中力16kN F =作用，柱边长为0.4m ，砌筑在高为0.4m 的正方形块石底脚上。
已知砖的容重3116kN m g ρ=，块石容重3220kN m g ρ=。
地基容许应力[]0.08MPa σ=。
试设计正方形块石底脚的边长a 。
2-17图示AB杆为刚性杆，长为3a。
A端铰接于墙壁上，在C、B两处分别用同材料、同面积的1、2两杆拉住。
在D点受力F作用，求1、2两杆的应力。
设弹性模量为E，3-1试作下列各杆的扭矩图。
(d)10N·m 90N·m 500N·m/m3-2一直径d =60mm 的圆杆，两端受外力偶矩2kN m T =⋅的作用而发生扭转。
试求横截面上1，2，3点处的切应力和最大切应变。
(80GPa G =)。
轴力及轴力图练习题
提示
（1）分段计算轴力（可选A或B）
A截面法（切、代、平）
B简捷法（切、代、内力规律得）
（2）分段画轴力图
注意：①“ ”上“ ”下；
②x轴与杆件轴线平行对齐；
③轴力大小分段注明；
④标清图名和单位[N图（kN）]。
示例
练习
①
（1）分段求轴力
（2）分段画轴力图
②
（1）分段求轴力
（2）分段画轴力图
示例练习1分段求轴力2分段画轴力图1分段求轴力2分段画轴力图abc10kn20kn10kna10knn111nabn110kn压力ab10kn20kn22n2nbcn2102010kn拉力1分段求解轴力1分段画轴力图1010n图knabc10kn20kn30kn1122abc20kn10kn30kn112240knd331分段求轴力2分段画轴力图1分段求轴力2分段画轴力图1分段求轴力2分段画轴力图总结
③
（1）分段求轴力
（2）分段画轴力图
④ቤተ መጻሕፍቲ ባይዱ
（1）分段求轴力
（2）分段画轴力图
⑤
（1）分段求轴力（2）分段画轴力图
总结：
材料力学习题册答案
练习1 绪论及基本概念1-1 是非题（1）材料力学是研究构件承载能力的一门学科。
（ 是 ）（2）可变形固体的变形必须满足几何相容条件，即变形后的固体既不可以引起“空隙”，也不产生“挤入”现象。
（是 ）（3）构件在载荷作用下发生的变形，包括构件尺寸的改变和形状的改变。
（ 是 ） （4）应力是内力分布集度。
（是 ）（5）材料力学主要研究构件弹性范围内的小变形问题。
（是 ） （6）若物体产生位移，则必定同时产生变形。
（非 ） （7）各向同性假设认为，材料沿各个方向具有相同的变形。
（F ）（8）均匀性假设认为，材料内部各点的力学性质是相同的。
（是）（9）根据连续性假设，杆件截面上的内力是连续分布的，分布内力系的合力必定是一个力。
（非） （10）因为构件是变形固体，在研究构件的平衡时，应按变形后的尺寸进行计算。
（非 ）1-2 填空题（1）根据材料的主要性质对材料作如下三个基本假设：连续性假设 、均匀性假设 、 各向同性假设 。
（2）工程中的 强度 ，是指构件抵抗破坏的能力； 刚度 ，是指构件抵抗变形的能力。
（3）保证构件正常或安全工作的基本要求包括 强度 ， 刚度 ，和 稳定性 三个方面。
（4）图示构件中，杆1发生 拉伸 变形，杆2发生 压缩 变形， 杆3发生 弯曲 变形。
（5）认为固体在其整个几何空间内无间隙地充满了物质，这样的假设称为 连续性假设 。
根据这一假设构件的应力，应变和位移就可以用坐标的 连续 函数来表示。
（6）图示结构中，杆1发生 弯曲 变形，构件2发生 剪切 变形，杆件3发生 弯曲与轴向压缩组合。
变形。
（7）解除外力后，能完全消失的变形称为 弹性变形 ，不能消失而残余的的那部分变形称为 塑性变形 。
（8）根据 小变形 条件，可以认为构件的变形远 小于 其原始尺寸。
1-3 选择题（1）材料力学中对构件的受力和变形等问题可用连续函数来描述；通过试件所测得的材料的力学性能，可用于构件内部的任何部位。
轴力、轴力图
l
B
(d )
C 2F
Cx 2F
通过上述例题分析可以看出，轴力图有如下规律：
规律1 集中力作用点，轴力图有跳跃间断点（如图中A、C两 点），轴力突变，突变值等于集中力的大小，若集中力方向 向左，则轴力向上突变，反之相反。
规律2 在均布载荷作用区间（如图中BC区间），轴力图为斜直 线，直线斜率等于载荷集度，若均布载荷方向向左，则轴力图 向上倾斜，反之相反。
FA
B
q
C 2F
(a)
l
F
FN ( x1 ) 解：由截面法，AB段内力
x1
Fx 0, FN (x1) F 0 FN (x1) F
(b) F
q
x2 (c)
FN (x2 )
BC区间
Fx 0, FN (x2 ) F qx 0
FN (x2 ) F qx
画出轴力图
FA
FN A F
B
q
FN1 2F 0
FN1 2F
2F
3F
F
2F
A1 B
2C 3 D
(a)
2F
3F 2 FN 2
A
B
2
(c)
同理，求得BC、 CD段内力分别为：
FN2= –F FN3= – 2F
FN3 3 2F3D Fra biblioteke)2F
3F
F
2F
A1 B
FN
轴 力
2F
图
如
右
图
示
2C 3 D (a)
F (f)
x 2F
例 如图所示轴向受力直杆ABC，在BC区间承受轴向均匀分 布载荷q作用，几何尺寸如图所示，直杆处于平衡状态，画 直杆的轴力图。
材料力学各单元的题
[4] 图示杆件受到大小相等的四个轴向力P的作用。其中 ____段的变形为零。
A、AB
B、AC
C、AD
D、BC
[5] 设一阶梯形杆的轴力沿杆轴是变化的，则在发生破坏 的截面上___。 A、外力一定最大，且面积一定最小 B、轴力一定最大，且面积一定最小 C、轴力不一定最大，但面积一定最小 D、轴力与面积之比一定最大
C
a
F
FNAB FNBC
B F
求BC杆的正应力
BC
FNBC 17.32 103 ABC 602
4.8 N mm 2 4.8 MPa
例题2-4 图示为一变截面圆杆ABCD。已知F1=20kN， F2=35kN，F3=35kN。l1=l3=300mm，l2=400mm。d1=12mm， d2=16mm，d3=24mm。E=210GPa 试求： (1) Ⅰ-Ⅰ、Ⅱ-Ⅱ、Ⅲ-Ⅲ 截面的轴力并作轴力图 (2) 杆的最大正应力max (3) B 截面的位移及AD 杆的变形
[1]设低碳钢拉伸试件工作段的初始横截面积为 A0 ，试件被拉 断后，断口的横截面积为A，试件断裂前所能承受的最大荷载 为 Pb ，则下列结论中____是正确的。
Pb A、材料的强度极限 b A0 P B、材料的强度极限 b b A
C、当试件工作段中的应力达到强度极限 b 的瞬时。试件的 横截面积为A．
[8] 下列结论中正确的是（ ） A. 内力是应力的代数和 B. 应力是内力的平均值 C. 应力是内力的集度 D. 内力必大于应力 [9] 长度和横截面面积均相同的两杆，一为钢杆，一为铝
杆，在相同的拉力作用下（ ）
A. 铝杆的应力和钢杆相同，而变形大于钢杆 B. 铝杆的应力和钢杆相同，而变形小于钢杆
材料力学习题册答案.
80 kN 60 kN 40 kN
FN 4F
x
F FN
F
x F
F FN/kN
60
2F FN
40
x 20
F
x
a
F
FN
a
q=F/a a
4F
Fl F Fl
l 2F
2F
F x
2F FN
3
2-4、已知 q 10 kN m ，试绘出图示杆件的轴力图
5 kN
15 kN
q
5 kN
1m
1.5 m
FN/kN 15
（6）以下结论中正确的是（ B ） （A）杆件某截面上的内力是该截面上应力的代数和； （B）应力是内力的集度； （C）杆件某截面上的应力是该截面上内力的平均值； （D）内力必大于应力。
（7）下列结论中是正确的是（ B ） （A）若物体产生位移，则必定同时产生变形； （B）若物体各点均无位移，则该物体必定无变形； （C）若物体无变形，则必定物体内各点均无位移； （D）若物体产生变形，则必定物体内各点均有位移。
（10）因为构件是变形固体，在研究构件的平衡时，应按变形后的尺寸进行计算。（非 ）
1-2 填空题
（1）根据材料的主要性质对材料作如下三个基本假设：连续性假设 、均匀性假设
、
各向同性假设 。
（2）工程中的 强度 ，是指构件抵抗破坏的能力； 刚度 ，是指构件抵抗变形的能力。
（3）保证构件正常或安全工作的基本要求包括 强度 ， 刚度 ，和 稳定性 三个方面。
40 kN
55 kN 25 kN
20 kN
2-2 试求图示拉杆截面 1-1，2-2，3-3 上的轴力，并作出轴力图。
解： FN1 2F ； FN2 F ； FN3 2F 。
《材料力学》第2章-轴向拉(压)变形-习题解
第二章轴向拉(压)变形[习题2-1] 试求图示各杆1-1和2-2横截面上的轴力，并作轴力图。
（a ） 解：（1）求指定截面上的轴力 F N =-11F F F N -=+-=-222 （2）作轴力图轴力图如图所示。
（b ） 解：（1）求指定截面上的轴力 F N 211=-02222=+-=-F F N （2）作轴力图F F F F N =+-=-2233 轴力图如图所示。
（c ） 解：（1）求指定截面上的轴力 F N 211=-F F F N =+-=-222 （2）作轴力图F F F F N 32233=+-=- 轴力图如图所示。
（d ） 解：（1）求指定截面上的轴力 F N =-11F F a aFF F qa F N 22222-=+⋅--=+--=- （2）作轴力图中间段的轴力方程为： x aFF x N ⋅-=)( ]0,(a x ∈ 轴力图如图所示。
[习题2-2] 试求图示等直杆横截面1-1、2-2和平3-3上的轴力，并作轴力图。
若横截面面积2400mm A =，试求各横截面上的应力。
解：（1）求指定截面上的轴力kN N 2011-=-)(10201022kN N -=-=- )(1020102033kN N =-+=- （2）作轴力图轴力图如图所示。
（3）计算各截面上的应力 MPa mm N A N 504001020231111-=⨯-==--σMPa mm N A N 254001010232222-=⨯-==--σ MPa mm N A N 254001010233333=⨯==--σ[习题2-3] 试求图示阶梯状直杆横截面1-1、2-2和平3-3上的轴力，并作轴力图。
若横截面面积21200mm A =，22300mm A =，23400mm A =，并求各横截面上的应力。
解：（1）求指定截面上的轴力kN N 2011-=-)(10201022kN N -=-=- )(1020102033kN N =-+=- （2）作轴力图轴力图如图所示。
