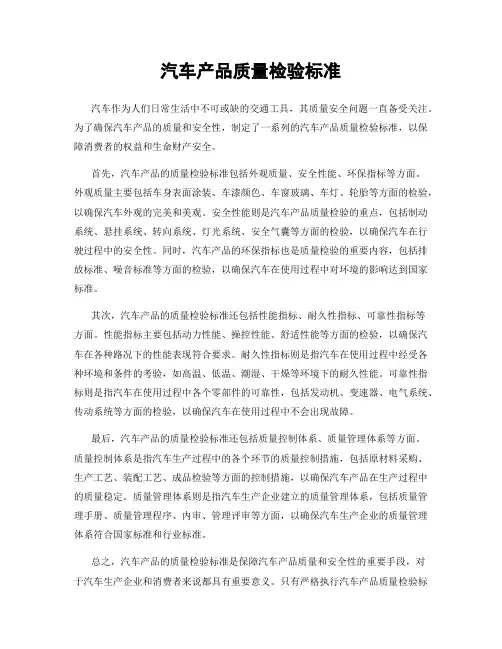

汽车产品质量检验标准
汽车产品质量检验标准汽车作为人们日常生活中不可或缺的交通工具，其质量安全问题一直备受关注。
为了确保汽车产品的质量和安全性，制定了一系列的汽车产品质量检验标准，以保障消费者的权益和生命财产安全。
首先，汽车产品的质量检验标准包括外观质量、安全性能、环保指标等方面。
外观质量主要包括车身表面涂装、车漆颜色、车窗玻璃、车灯、轮胎等方面的检验，以确保汽车外观的完美和美观。
安全性能则是汽车产品质量检验的重点，包括制动系统、悬挂系统、转向系统、灯光系统、安全气囊等方面的检验，以确保汽车在行驶过程中的安全性。
同时，汽车产品的环保指标也是质量检验的重要内容，包括排放标准、噪音标准等方面的检验，以确保汽车在使用过程中对环境的影响达到国家标准。
其次，汽车产品的质量检验标准还包括性能指标、耐久性指标、可靠性指标等方面。
性能指标主要包括动力性能、操控性能、舒适性能等方面的检验，以确保汽车在各种路况下的性能表现符合要求。
耐久性指标则是指汽车在使用过程中经受各种环境和条件的考验，如高温、低温、潮湿、干燥等环境下的耐久性能。
可靠性指标则是指汽车在使用过程中各个零部件的可靠性，包括发动机、变速器、电气系统、传动系统等方面的检验，以确保汽车在使用过程中不会出现故障。
最后，汽车产品的质量检验标准还包括质量控制体系、质量管理体系等方面。
质量控制体系是指汽车生产过程中的各个环节的质量控制措施，包括原材料采购、生产工艺、装配工艺、成品检验等方面的控制措施，以确保汽车产品在生产过程中的质量稳定。
质量管理体系则是指汽车生产企业建立的质量管理体系，包括质量管理手册、质量管理程序、内审、管理评审等方面，以确保汽车生产企业的质量管理体系符合国家标准和行业标准。
总之，汽车产品的质量检验标准是保障汽车产品质量和安全性的重要手段，对于汽车生产企业和消费者来说都具有重要意义。
只有严格执行汽车产品质量检验标准，才能保证汽车产品的质量和安全性，为消费者提供安全可靠的汽车产品。
检具验收标准
检具验收标准一．检具精度粗度＜Ra3.27目视孔位置度2粗糙度＜Ra1.68检具附件面差规±0.02止通规±0.02二．结构要求1.底板1.1底板上至少设置3个基准块，基准块需加不锈钢T型钢套和保护罩，并标明坐标原点、坐标方向及坐标原点与汽车坐标原点的相对坐标值；1.2检具基准块需设在底板四周三个角上并标有坐标值，不得直接设在底板上，检具的基准块按照左上、左下、右下位置进行设置，基准块中心距离检具底板边缘50mm，如图1和图2示：图1 基准分布示意图1 图2 基准分布示意图21.3上汽大众一级件检具必须设置两套测量基准，一套设置在底板四个角，如图3，由NC加工，另一套按1.1和1.2制作；图3 检具底板11.4底板上刻注车身坐标线及X、Y、Z坐标值，车身坐标线以X、Y、Z基准面为出发面,每隔100mm或50mm为一档进行刻注，如图3，划线深度和宽度均为0.5mm，刻线须涂红（客户对颜色有要求时按客户要求涂色），如客户对百格线有特殊要求，按客户要求制作；1.5检具铭牌按客户提供格式制作好用铆钉固定在底板上显眼的部位；1.6除客户要求外，检具重量≤40KG时底板两侧须安装金属把手，如图3，检具重量＞40KG时底板上须安装吊环或吊耳，如图4和图5，检具起吊时吊绳与检具本体不得存在干涉；图4 检具底板2 图5 检具底板32.模拟块、卡板2.1模拟块表面须刻上面差、间隙标准值并涂红（客户对颜色有要求时按客户要求涂色），如面差0mm，间隙3mm，如图6：图6 模拟块标识2.2两模拟块之间间隙不得大于2mm，如图7：图7 模拟块间距2.3产品拐角处的模拟块不得断开，须做成一体式，如图7所示；2.4可拆模拟块须刻上名称，在检具上设置保管盒，并在保管盒上或盒旁设有安装示意图；2.5两相连模拟块之间不得有明显面差；2.6模拟块与其它本体及产品之间不能存在干涉；2.7手持模拟块须刻上对应产品名称、图号及尺寸规格，除结构无法优化外，原则上重量≤3kg，手持模拟块必须设置保管箱；2.8每一卡板上都需刻上设计尺寸规格，卡板检测部位放电加工或切削加工后确保3mm的加工结果，如图8所示图8 卡板3.双开机构3.1双开机构开关须顺畅，力度合适，装件不得有松动，开关上须刻上“装件”和“取件”标识，如图9所示；图9 双开机构开关3.2机构定位面上须刻上基准标识并涂红（客户对颜色有要求时按客户要求涂色），两定位表面不得有明显面差，如图10蓝色面和红色的面不得有明显面差；图10 双开机构4.压紧机构4.1压紧力应能固定产品但不能使产品变形，接触点为橡胶制品或尼龙材料；4.2压紧机构压头必须垂直于产品受压点；4.3压紧顺序需在压紧夹或支架上表示；4.4压紧机构的设置需保证不影响产品的取放、测量及CMM测量；4.5压紧机构在工作时不得与检具本体及产品存在干涉；5.检测销、定位销5.1手柄部用双斜纹滚花加工或六角柱体，表面须刻上检测和定位部位规格值及检测和定位标识，如图11；图11 检测销示意图5.2为防止销子丢失用伸缩绳固定在本体上，使用伸缩绳不要有妨碍，且尽可能短；5.3销子插入应平顺，且无松动；5.4伸缩绳固定时，销子应能自由活动，不会影响销子转动；5.5为保证产品定位的稳定性，定位销必须完全贯穿产品，因此产品定位销定位部分长度H必须大于产品的厚度h，如图12所示；图126.附件6.1通止规、面差规、百分表等附件须整齐放置在底板上；6.2当检具重量≥35kg或客户有要求时必须配备台车，台车按客户要求喷油漆，普通检具台车总高800mm左右，大型总成检具在总高不超过1400mm前提下制作台车，台车须万向轮和定向轮各两个，如图13和图14图13 台车小轮布局图14 台车小轮示意图6.3所有检具必须配备防尘罩，防尘罩必须能防水、防尘、遮阳；6.4当客户有要求时检具需配备木箱，检具安放在木箱内须固定死，不得有松动，木箱外侧必须有如图15所示标识；图15 三防标识三．外观要求1.百格线、刻线及附件油漆颜色须符合客户要求；2.无漏打定位销，定位销不得松动，确保定位销不是盲销；3.所有锁紧螺栓须配备弹簧垫，抽查螺栓锁紧力度，确保螺栓锁紧；4.检具本体及附件不得超过底板边界；5.表面无明显碰伤划伤，表面干净整洁；6.检具不得使用垫片调试，更不允许垫片漏在外表；7.铭牌信息须正确；8.检具所有铁件表面须做表面处理，以保证防锈、防腐、硬度等要求；9.模拟块、支撑块及底板等所有能接触到的表面须倒角，以保证不伤人；10.铸铝底板及框架不得有＞2mm气孔、砂眼、结疤等缺陷；11.模拟块及基准块上需将设计标识（间隙、面差、公差值、基准名称等标识）刻出，不允许标识使用贴纸粘贴，以免时间久而脱落；四．资料检具验收资料分电子版（光盘刻录）和纸质版，具体清单如下：电子版：3D数模（UG格式和IGRES格式）最终检具设计图纸（CAD格式）《检具CMM测量报告》《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表纸质版：检具总装图纸《检具CMM测量报告》（须是彩色的）《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表。
工装(检具)验收标准191105
安徽省锦瑞汽车部件有限公司1.目的制定此标准是为了细化工装（检具）验收过程，为了进一步规范公司工装的开发及使用管理，确保工装在产品生产加工过程中保证产品质量的同时，能顺畅使用并满足使用寿命要求，特制订本标准。
2适用范围本标准适用于安徽锦瑞汽车部件有限公司所有产品在加工生产过程中，所使用的外购或外协来的工装，设备，检具等工艺装备验收阶段的参照标准及要求。
3.术语和定义3.1工装：企业制造产品时所用的模具、夹具、检具、辅具、量具、刀具等的总称，在本标准中特指工装、夹具、检具。
3.2外购工装：是指工装设计和制造均委外，我司只负责验收符合产品要求的合格工装。
3.3外协工装：是指自制工装的部分加工工序委外加工或由我司负责工装设计，委外单位根据图纸资料制造，我司根据设计资料验收的工装。
4、总体主要技术要求4.1公司所有的工装在设计、制作过程中必须遵守“保证产品质量，使用操作安全，维护检验方便”的原则，确保设计科学、使用方便、质量保证，从而提升品质和提高生产效率。
4.2为方便公司工装的使用及存放管理，要求所有新开发工装必须进行编号。
工装编号由专门负责编号人员，按要求制定编号；供应商应按相关技术要求在相应位置编号，要求美观大方、清晰易辨认。
编号规则参考公司物料编码规则程序文件；4.3工装设计3d数据及2D图纸经公司相关人员评审后，方能投入制造，供应商在制造过程中如有修改，必须及时通知我司相关人员。
4.4工装、夹具、检具制造完毕后，必须使用我司指定的产品进行试验调整、验证，保证调试产品符合技术要求，且要求工装结构性能可靠且质量稳定，操作安全、方便、经济、合理。
4.5外购的工装（设备）必须与图纸相符，验收完毕后，供应商应将完整、正确无误的图档传给我司存档，以便后续查询使用、更改。
供应商所提供的图档要求包含非标准件的零件详图。
5、夹具主要技术要求5.1振动焊接工装的使用寿命为10万台样件。
5.2夹具设计应充分考虑操作方便和安全可靠、维护修理方便，应保证焊接装卸方便，使焊接件处于最佳焊接位置，并应防止机构压手和松开打手。
检具验收标准
精心整理检具验收标准一．检具精度1.1底板上至少设置3个基准块，基准块需加不锈钢T型钢套和保护罩，并标明坐标原点、坐标方向及坐标原点与汽车坐标原点的相对坐标值；1.2检具基准块需设在底板四周三个角上并标有坐标值，不得直接设在底板上，检具的基准块按照左上、左下、右下位置进行设置，基准块中心距离检具底板边缘50mm，如图1和图2示：图1基准分布示意图1图2基准分布示意图21.3上汽大众一级件检具必须设置两套测量基准，一套设置在底板四个角，如图3，由NC加工，另一套按1.1和1.2制作；图3检具底板11.4底板上刻注车身坐标线及X、Y、Z坐标值，车身坐标线以X、Y、Z基准面为出发面,每隔1.51.6＞40KG2.2.12.2图7模拟块间距2.3产品拐角处的模拟块不得断开，须做成一体式，如图7所示；2.4可拆模拟块须刻上名称，在检具上设置保管盒，并在保管盒上或盒旁设有安装示意图；2.5两相连模拟块之间不得有明显面差；2.6模拟块与其它本体及产品之间不能存在干涉；2.7手持模拟块须刻上对应产品名称、图号及尺寸规格，除结构无法优化外，原则上重量≤3kg，手持模拟块必须设置保管箱；2.8每一卡板上都需刻上设计尺寸规格，卡板检测部位放电加工或切削加工后确保3mm的加工结果，如图8所示3.3.1和“取3.24.4.14.24.34.44.5压紧机构在工作时不得与检具本体及产品存在干涉；5.检测销、定位销5.1手柄部用双斜纹滚花加工或六角柱体，表面须刻上检测和定位部位规格值及检测和定位标识，如图11；图11检测销示意图5.2为防止销子丢失用伸缩绳固定在本体上，使用伸缩绳不要有妨碍，且尽可能短；5.3销子插入应平顺，且无松动；5.4伸缩绳固定时，销子应能自由活动，不会影响销子转动；5.5为保证产品定位的稳定性，定位销必须完全贯穿产品，因此产品定位销定位部分长度H必须大于产品的厚度h，如图12所示；6.附件6.16.26.36.4木三．1.2.无漏打定位销，定位销不得松动，确保定位销不是盲销；3.所有锁紧螺栓须配备弹簧垫，抽查螺栓锁紧力度，确保螺栓锁紧；4.检具本体及附件不得超过底板边界；5.表面无明显碰伤划伤，表面干净整洁；6.检具不得使用垫片调试，更不允许垫片漏在外表；7.铭牌信息须正确；8.检具所有铁件表面须做表面处理，以保证防锈、防腐、硬度等要求；9.模拟块、支撑块及底板等所有能接触到的表面须倒角，以保证不伤人；10.铸铝底板及框架不得有＞2mm气孔、砂眼、结疤等缺陷；11.模拟块及基准块上需将设计标识（间隙、面差、公差值、基准名称等标识）刻出，四．3D《检具《检具检具总装图纸《检具CMM测量报告》（须是彩色的）《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表。
江淮汽车检具通用要求
江淮汽车检具通用要求江淮汽车是国内知名的汽车制造企业之一，秉承“品质至上，用户至上”的宗旨，不断提升产品质量和用户体验。
为了确保江淮汽车的产品能够满足用户的需求，并达到国际标准，江淮汽车制定了一系列的检具通用要求。
以下是江淮汽车的检具通用要求：1.标准合格:检具必须符合国家和江淮汽车的相关标准，同时满足设计要求和制造工艺，确保产品的质量和可靠性。
2.检具稳定性:检具必须具有良好的稳定性和刚度，能够在长时间使用和高负荷工况下保持形状和精度，避免误差和变形。
3.测量准确性:检具的测量精度必须满足江淮汽车的要求，能够准确测量零部件的尺寸、形位公差和表面质量等指标。
4.可追溯性:检具必须具有可追溯性，能够追溯到原材料的批次、制造工艺和使用记录，以确保产品的质量可控。
5.检具定期校准:检具必须按照江淮汽车的规定进行定期校准，以确保其测量结果的准确性和可靠性。
6.检具保养和维护:检具在使用过程中必须进行保养和维护，保持其良好的工作状态和使用寿命，减少误差和损坏的可能。
7.检具标识和管理:检具必须进行标识和管理，包括检具的编号、用途、存放位置等信息，以方便使用、查找和管理。
8.检具记录和溯源:检具使用时必须有相应的记录，包括检具的使用时间、使用人员、使用目的等信息，并能够追溯到具体的生产批次和检具信息。
9.检具故障排查和处理:检具出现故障时，必须及时进行排查和处理，确保其正常使用和工作效率。
10.检具培训和技能提升:检具使用人员必须接受相应的培训和技能提升，提升其对检具的操作技能和质量意识。
总之，以上是江淮汽车的检具通用要求，江淮汽车通过严格的检具管理，确保产品的质量可控，提升用户满意度，为客户提供更好的产品和服务。
检具验收标准
检具验收标准一．检具精度粗糙度＜Ra1.66 其它型面轮廓度0.2 粗度＜Ra3.27 目视孔位置度2 粗糙度＜Ra1.68 检具附件面差规±0.02止通规±0.02二．结构要求1.底板1.1底板上至少设置3个基准块，基准块需加不锈钢T型钢套和保护罩，并标明坐标原点、坐标方向及坐标原点与汽车坐标原点的相对坐标值；1.2检具基准块需设在底板四周三个角上并标有坐标值，不得直接设在底板上，检具的基准块按照左上、左下、右下位置进行设置，基准块中心距离检具底板边缘50mm，如图1和图2示：图1 基准分布示意图1 图2 基准分布示意图21.3上汽大众一级件检具必须设置两套测量基准，一套设置在底板四个角，如图3，由NC加工，另一套按1.1和1.2制作；图3 检具底板11.4底板上刻注车身坐标线及X、Y、Z坐标值，车身坐标线以X、Y、Z基准面为出发面,每隔100mm或50mm为一档进行刻注，如图3，划线深度和宽度均为0.5mm，刻线须涂红（客户对颜色有要求时按客户要求涂色），如客户对百格线有特殊要求，按客户要求制作；1.5检具铭牌按客户提供格式制作好用铆钉固定在底板上显眼的部位；1.6除客户要求外，检具重量≤40KG时底板两侧须安装金属把手，如图3，检具重量＞40KG时底板上须安装吊环或吊耳，如图4和图5，检具起吊时吊绳与检具本体不得存在干涉；图4 检具底板2 图5 检具底板32.模拟块、卡板2.1模拟块表面须刻上面差、间隙标准值并涂红（客户对颜色有要求时按客户要求涂色），如面差0mm，间隙3mm，如图6：图6 模拟块标识2.2两模拟块之间间隙不得大于2mm，如图7：图7 模拟块间距2.3产品拐角处的模拟块不得断开，须做成一体式，如图7所示；2.4可拆模拟块须刻上名称，在检具上设置保管盒，并在保管盒上或盒旁设有安装示意图；2.5两相连模拟块之间不得有明显面差；2.6模拟块与其它本体及产品之间不能存在干涉；2.7手持模拟块须刻上对应产品名称、图号及尺寸规格，除结构无法优化外，原则上重量≤3kg，手持模拟块必须设置保管箱；2.8每一卡板上都需刻上设计尺寸规格，卡板检测部位放电加工或切削加工后确保3mm的加工结果，如图8所示图8 卡板3.双开机构3.1双开机构开关须顺畅，力度合适，装件不得有松动，开关上须刻上“装件”和“取件”标识，如图9所示；图9 双开机构开关3.2机构定位面上须刻上基准标识并涂红（客户对颜色有要求时按客户要求涂色），两定位表面不得有明显面差，如图10蓝色面和红色的面不得有明显面差；图10 双开机构4.压紧机构4.1压紧力应能固定产品但不能使产品变形，接触点为橡胶制品或尼龙材料；4.2压紧机构压头必须垂直于产品受压点；4.3压紧顺序需在压紧夹或支架上表示；4.4压紧机构的设置需保证不影响产品的取放、测量及CMM测量；4.5压紧机构在工作时不得与检具本体及产品存在干涉；5.检测销、定位销5.1手柄部用双斜纹滚花加工或六角柱体，表面须刻上检测和定位部位规格值及检测和定位标识，如图11；图11 检测销示意图5.2为防止销子丢失用伸缩绳固定在本体上，使用伸缩绳不要有妨碍，且尽可能短；5.3销子插入应平顺，且无松动；5.4伸缩绳固定时，销子应能自由活动，不会影响销子转动；5.5为保证产品定位的稳定性，定位销必须完全贯穿产品，因此产品定位销定位部分长度H必须大于产品的厚度h，如图12所示；图126.附件6.1通止规、面差规、百分表等附件须整齐放置在底板上；6.2当检具重量≥35kg或客户有要求时必须配备台车，台车按客户要求喷油漆，普通检具台车总高800mm左右，大型总成检具在总高不超过1400mm前提下制作台车，台车须万向轮和定向轮各两个，如图13和图14图13 台车小轮布局图14 台车小轮示意图6.3所有检具必须配备防尘罩，防尘罩必须能防水、防尘、遮阳；6.4当客户有要求时检具需配备木箱，检具安放在木箱内须固定死，不得有松动，木箱外侧必须有如图15所示标识；图15 三防标识三．外观要求1.百格线、刻线及附件油漆颜色须符合客户要求；2.无漏打定位销，定位销不得松动，确保定位销不是盲销；3.所有锁紧螺栓须配备弹簧垫，抽查螺栓锁紧力度，确保螺栓锁紧；4.检具本体及附件不得超过底板边界；5.表面无明显碰伤划伤，表面干净整洁；6.检具不得使用垫片调试，更不允许垫片漏在外表；7.铭牌信息须正确；8.检具所有铁件表面须做表面处理，以保证防锈、防腐、硬度等要求；9.模拟块、支撑块及底板等所有能接触到的表面须倒角，以保证不伤人；10.铸铝底板及框架不得有＞2mm气孔、砂眼、结疤等缺陷；11.模拟块及基准块上需将设计标识（间隙、面差、公差值、基准名称等标识）刻出，不允许标识使用贴纸粘贴，以免时间久而脱落；四．资料检具验收资料分电子版（光盘刻录）和纸质版，具体清单如下：电子版：3D数模（UG格式和IGRES格式）最终检具设计图纸（CAD格式）《检具CMM测量报告》《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表纸质版：检具总装图纸《检具CMM测量报告》（须是彩色的）《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表。
汽车质量检测标准
汽车质量检测标准随着汽车产业的迅猛发展，汽车质量问题也日益凸显。
为了保障消费者的权益和安全，各国制定了一系列的汽车质量检测标准。
本文将深入探讨汽车质量检测标准的相关内容，从整车质量、关键零部件、安全性能等多个方面进行阐述。
一、整车质量标准1. 基本参数规范整车质量检测标准首先关注车辆的基本参数。
这包括车身尺寸、车重、额定载重量、额定乘员数量等。
只有在基本参数符合标准的前提下，车辆才能进入后续的质量检测流程。
2. 动力性能测试动力性能是衡量一辆车的重要指标之一，这涉及到加速性能、最高车速、油耗等。
汽车质量检测标准要求在标准工况下对车辆的动力性能进行测试，并将测试结果与标准进行比对。
3. 操控稳定性评估操控稳定性对于驾驶安全至关重要。
汽车质量检测标准要求对车辆的悬挂系统、轮胎、转向系统等进行检测，以评估车辆在紧急转向、急刹车等情况下的操控稳定性。
4. 制动性能测试制动性能直接关系到车辆的安全性能。
汽车质量检测标准规定了制动距离、制动灵敏度等指标，并对制动系统进行全面检测，确保车辆在制动时能够稳定、快速地停下来。
二、关键零部件标准1. 发动机检测发动机作为汽车的心脏，其性能直接关系到整车的性能和可靠性。
汽车质量检测标准要求对发动机的功率、扭矩、排放等性能进行检测，确保发动机符合环保、动力性能和耐久性等方面的要求。
2. 传动系统检测传动系统作为汽车的重要组成部分，其性能对于行驶平顺性和燃油经济性有着重要影响。
汽车质量检测标准要求对传动系统的换挡顺畅性、传动效率等进行检测，确保传动系统的可靠性和性能。
3. 制动系统检测制动系统作为汽车安全的最后防线，其性能可靠性至关重要。
汽车质量检测标准要求对制动系统的工作效果、制动力分配等指标进行检测，以保证车辆的安全性和可靠性。
4. 安全气囊检测安全气囊在事故中起到了至关重要的保护作用。
汽车质量检测标准要求对安全气囊的布置、充气速度、充气量等进行检测，确保安全气囊能够在事故发生时及时展开并起到有效保护作用。
汽车检具检验验收标准
汽车检具检验验收标准1、目的通过制定车身总成检具验收标准，是为了达到检具在制作和外协过程中设计、制造、验收、使用形成一个统一标准。
2、适用范围本标准适用于青年汽车总成检具的设计、制造、验收和适用。
3、适用范围总成检具开发厂家根据本标准规定，可作为设计、制造、验收的依据。
4、检具（测量支架）的定义检具（测量支架）是一种对单一或总成部件的形状、尺寸的检测，评价产品质量的专用设备。
4.1、在生产现场为了利用检具检测对总成部件检测，要准确摆放好零部件在检具上的位置。
4.2、用肉眼、检查表、卡尺、百分表等对总成件的形状面、孔及周边检测。
4.3、检测销或者用肉眼对总成件孔及零件之间的链接位置进行检查，要保证调试阶段及SOP时总成件质量做出迅速判断。
4.4、总成件上的任何重要功能尺寸，都要在检具上体现，必须进行数值性检查。
如果不能通过检具准确得到车身坐标系坐标值的时候，将零件安放在检具上用三坐标测量仪检测。
4.5、测量支架利用三坐标检测时，所有的支撑点（面）、定位孔（销）必须经过CAD数据切削加工。
4.6、检具和测量测量支架必须满足总成件产品及CAD数据参数的检测，还必须可以利用三坐标对测量支架和检具进行校正和验证。
4.7、检具的使用寿命检具在正常的检测使用频次和维护保养情况下，检具和测量支架在总成零部件生产周期内要保证耐久寿命。
5、检具设计制造标准要求5.1、车身自制件、外协件、内/外饰件检具编号与车身编号一样便于识别和区分。
5.2、检具图纸原则是1：1绘制。
5.3、设计图纸第一页必须包括检具说明书，说明书要有总成件状态和检具状态材料明细表、版本号、设计变更、硬度、零件号、零件名称、注意事项、等详细记录信息。
5.4、检具设计图纸必须经青年汽车工程技术人员评审确认后，可下发进行机械加工。
5.5、检具结构及功能方案要青年汽车检具工程师和总成检具开发厂家共同协商编制后，在产品图的基础上进行检具式样书的编制。
此式样书会成为供应商的设计基础资料。
工装(检具)验收标准191105
安徽省锦瑞汽车部件有限公司1.目的制定此标准是为了细化工装（检具）验收过程，为了进一步规范公司工装的开发及使用管理，确保工装在产品生产加工过程中保证产品质量的同时，能顺畅使用并满足使用寿命要求，特制订本标准。
2适用范围本标准适用于安徽锦瑞汽车部件有限公司所有产品在加工生产过程中，所使用的外购或外协来的工装，设备，检具等工艺装备验收阶段的参照标准及要求。
3.术语和定义3.1工装：企业制造产品时所用的模具、夹具、检具、辅具、量具、刀具等的总称，在本标准中特指工装、夹具、检具。
3.2外购工装：是指工装设计和制造均委外，我司只负责验收符合产品要求的合格工装。
3.3外协工装：是指自制工装的部分加工工序委外加工或由我司负责工装设计，委外单位根据图纸资料制造，我司根据设计资料验收的工装。
4、总体主要技术要求4.1公司所有的工装在设计、制作过程中必须遵守“保证产品质量，使用操作安全，维护检验方便”的原则，确保设计科学、使用方便、质量保证，从而提升品质和提高生产效率。
4.2为方便公司工装的使用及存放管理，要求所有新开发工装必须进行编号。
工装编号由专门负责编号人员，按要求制定编号；供应商应按相关技术要求在相应位置编号，要求美观大方、清晰易辨认。
编号规则参考公司物料编码规则程序文件；4.3工装设计3d数据及2D图纸经公司相关人员评审后，方能投入制造，供应商在制造过程中如有修改，必须及时通知我司相关人员。
4.4工装、夹具、检具制造完毕后，必须使用我司指定的产品进行试验调整、验证，保证调试产品符合技术要求，且要求工装结构性能可靠且质量稳定，操作安全、方便、经济、合理。
4.5外购的工装（设备）必须与图纸相符，验收完毕后，供应商应将完整、正确无误的图档传给我司存档，以便后续查询使用、更改。
供应商所提供的图档要求包含非标准件的零件详图。
5、夹具主要技术要求5.1振动焊接工装的使用寿命为10万台样件。
5.2夹具设计应充分考虑操作方便和安全可靠、维护修理方便，应保证焊接装卸方便，使焊接件处于最佳焊接位置，并应防止机构压手和松开打手。
汽车零件验收标准
汽车零件验收标准
目的
本文档旨在规定汽车零件的验收标准，确保所购买的零件符合质量要求，并可安全使用于汽车生产过程中。
验收标准
1. 外观检查
- 零件表面应该平整，无凹凸、划痕或破损等缺陷。
- 零件的颜色应与标准规定的颜色相符。
- 外观涂层应均匀且无气泡、色差或剥落等现象。
2. 尺寸检查
- 汽车零件的尺寸应符合所购买零件的技术要求和相关标准。
- 零件的公差应在允许范围内，不得超过标准规定的误差。
3. 功能检查
- 零件在正常使用条件下应满足其功能要求。
- 如果零件具有移动部件，应确保其运动平稳、灵活，且无异响或卡顿等异常现象。
4. 材料质量
- 零件所使用的材料应符合标准规定，并经过相应的检测与认证。
- 材料的耐用性和抗腐蚀性应满足使用要求，确保零件在使用过程中不易受损。
5. 安全性能
- 零件的安装和使用过程中应不存在安全隐患。
- 零件应具备必要的防护措施，以防止意外事故的发生。
验收程序
1. 检查零件外观，确认其无损坏或瑕疵。
2. 使用测量工具进行尺寸检查，确保符合要求。
3. 进行功能性测试，验证零件的功能是否正常。
4. 核实零件所使用的材料是否合格。
5. 确认零件的安全性能是否满足要求。
6. 若以上验收项目合格，则零件通过验收。
备注
验收标准应根据实际情况进行调整和优化，以适应不同类型和规模的汽车生产。
且本文档中的验收标准仅供参考，请根据实际需求进行具体实施。
【超值】汽车零件检具设计、制造和验收标准
汽车检具设计、制造和验收标准检具设计、制造和验收标准1.零件检具的设计技术标准（1）设计概念A）检具是检查和验证产品是否合格的不可缺少的工艺装置之一，它应能够反映产品各部位是否合格及偏差数值，用于检测下列特性：关键产品特性特性线功能孔装焊过程容易发生较大变形的型面区域存在焊接配合要求的结构型面B）检具选用的材料及结构应充分考虑检具使用的条件和环境。
C）被测零件与检具基座的位置关系。
最好使用第一使用位置（即：被测零件在检具中的位置与其在第一次装配中在装配焊接夹具中的方向和位置一致，如将支架焊接在门框上的装配过程，门框可能是被水平放置）。
如果相对装车位置有偏离，应以90°为增量进行偏转。
D）设计要领应考虑操作者的人机工程学、被测零件的装和拆的容易度、三坐标检查和被测零件的数据采集的可行性。
E）检具结构设计应充分考虑检具的使用环境与使用条件，要求结构简单，刚性好，使用方便可靠。
F）检具结构设计应考虑检测数据的准确性，优先采用切齐检测，尽量少采用刻线检测。
G）检具结构设计应充分考虑检具在非恒温条件下可能出现的精度损失增设变形槽结构。
H）零件在检具上的定位夹紧点设置应与焊接工装MCP方案保持完全一致。
I）零件检测方案设计应充分考虑产品品质标准要求，满足产品质量控制需要。
（2）设计要求B）所有检具零件图必须用三视图绘出，并且必须标注车身和工作参考线。
C）所有的剖面图应标明与检具设计图引出号相对应的剖面号及页号。
D）检具设计图必须包括在检具上的被测零件轮廓图（双点划线）。
E）检具原材料清单应包括原材料的尺寸，所有标准件应用厂商名称和其目录型号标明。
F）应拆检具零件图（标准件、型面和骨架结构件除外）。
G）所有的尺寸应以公制表示。
H）复杂型面处要有断面图。
I）零件检具的定位基准、夹紧点、检查部位、断面模板的位置及数量等与按检测方案会签要求一致。
J）零件的检测检测方案（内容包括检测内容、检测方式、定位基准、检测 部位的尺寸公差控制要求等）、零件检测报告（内容包括：定位基准、夹紧顺序、检测点设置、零件合格率等）的设计方案应能满足产品品质及产品质量培育的需要，并经过制造工艺工程部相关技术人员会签。
汽车行业产品检验标准
汽车行业产品检验标准汽车行业是现代工业中重要的支柱产业之一，汽车产品的质量和安全对消费者和社会都具有重要意义。
为了确保汽车产品的质量和合规性，制定了一系列的汽车行业产品检验标准，旨在规范汽车生产和销售过程，保障消费者的权益和安全。
本文将从汽车零部件、车辆整车以及环境保护等方面，探讨汽车行业的产品检验标准。
一、汽车零部件的产品检验标准1.发动机部件检验标准发动机是汽车的核心零部件之一，其质量直接影响汽车的性能和可靠性。
发动机部件的产品检验标准主要包括材料的力学性能测试、动力性能测试、耐久性测试以及排放检测等。
例如，发动机的材料应符合相关的标准，如耐热性、抗氧化性等。
动力性能测试则要求发动机在不同工况下的加速性能、扭矩输出和燃油经济性等指标符合相应标准。
2.刹车系统部件检验标准刹车系统是汽车的重要安全装置，其性能直接关系到汽车的制动效果和行驶安全。
刹车系统部件的产品检验标准主要包括刹车片材料的摩擦系数测试、刹车管路的泄漏检测、刹车主缸的制动力检测等。
例如，刹车片的摩擦系数应满足制动性能要求，刹车管路应无泄漏现象，刹车主缸的制动力应符合相应标准。
3.安全气囊系统部件检验标准安全气囊是现代汽车的重要被动安全装置，其质量和可靠性对乘车人员的安全至关重要。
安全气囊系统部件的产品检验标准主要包括气囊的爆炸性能、喷气速度、喷气角度和有效保护区域等方面。
例如，气囊的爆炸性能需要符合对撞测试的要求，喷气速度和角度应满足保护乘车人员的需求，有效保护区域要覆盖车内的关键部位。
二、车辆整车的产品检验标准1.整车安全性能检验标准车辆整车的产品检验标准主要包括碰撞测试、侧翻测试、刹车性能测试、制动距离测试等，以评估车辆在各种紧急情况下的安全性能。
例如，碰撞测试可以通过撞击试验模拟车辆发生碰撞的情况，评估车辆的抗撞性和乘员的保护性能。
侧翻测试可以模拟车辆在转弯时可能发生侧翻的情况，以评估车辆的稳定性和乘员的安全性。
2.车辆环保性能检验标准随着社会对环境保护的要求越来越高，车辆的环保性能也成为汽车行业重点关注的问题之一。
检具验收标准

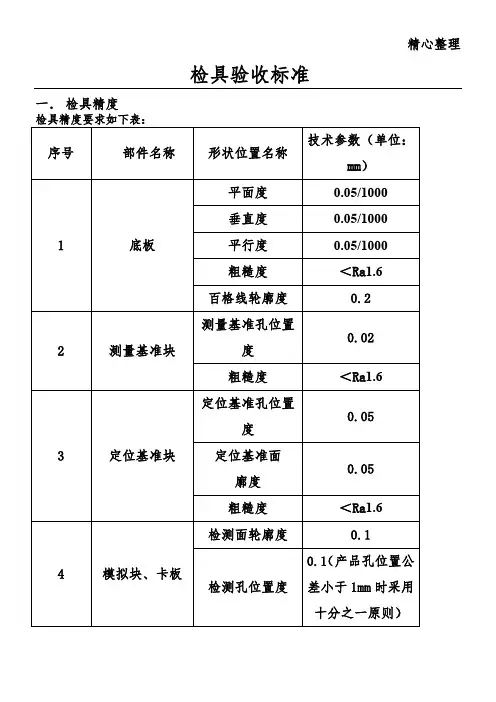

检具精度要求如下表：检具验收标准一．检具精度止通规±0.02二．结构要求1.底板1.1底板上至少设置3个基准块，基准块需加不锈钢T型钢套和保护罩，并标明坐标原点、坐标方向及坐标原点与汽车坐标原点的相对坐标值；1.2检具基准块需设在底板四周三个角上并标有坐标值，不得直接设在底板上，检具的基准块按照左上、左下、右下位置进行设置，基准块中心距离检具底板边缘50mm，如图1和图2示：图1基准分布示意图1图2基准分布示意图21.3上汽大众一级件检具必须设置两套测量基准，一套设置在底板四个角，如图3，由NC加工，另一套按1.1和1.2制作；图3检具底板11.4底板上刻注车身坐标线及X、Y、Z坐标值，车身坐标线以X、Y、Z基准面为出发面,每隔100mm或50mm为一档进行刻注，如图3，划线深度和宽度均为0.5mm，刻线须涂红（客户对颜色有要求时按客户要求涂色），如客户对百格线有特殊要求，按客户要求制作；1.5检具铭牌按客户提供格式制作好用铆钉固定在底板上显眼的部位；1.6除客户要求外，检具重量≤40KG时底板两侧须安装金属把手，如图3，检具重量＞40KG时底板上须安装吊环或吊耳，如图4和图5，检具起吊时吊绳与检具本体不得存在干涉；图4检具底板2图5检具底板32.模拟块、卡板2.1模拟块表面须刻上面差、间隙标准值并涂红（客户对颜色有要求时按客户要求涂色），如面差0mm，间隙3mm，如图6：图6模拟块标识2.2两模拟块之间间隙不得大于2mm，如图7：图7模拟块间距2.3产品拐角处的模拟块不得断开，须做成一体式，如图7所示；2.4可拆模拟块须刻上名称，在检具上设置保管盒，并在保管盒上或盒旁设有安装示意图；2.5两相连模拟块之间不得有明显面差；2.6模拟块与其它本体及产品之间不能存在干涉；2.7手持模拟块须刻上对应产品名称、图号及尺寸规格，除结构无法优化外，原则上重量≤3kg，手持模拟块必须设置保管箱；2.8每一卡板上都需刻上设计尺寸规格，卡板检测部位放电加工或切削加工后确保3mm的加工结果，如图8所示图8卡板3.双开机构3.1双开机构开关须顺畅，力度合适，装件不得有松动，开关上须刻上“装件”和“取件”标识，如图9所示；图9双开机构开关3.2机构定位面上须刻上基准标识并涂红（客户对颜色有要求时按客户要求涂色），两定位表面不得有明显面差，如图10蓝色面和红色的面不得有明显面差；图10双开机构4.压紧机构4.1压紧力应能固定产品但不能使产品变形，接触点为橡胶制品或尼龙材料；4.2压紧机构压头必须垂直于产品受压点；4.3压紧顺序需在压紧夹或支架上表示；4.4压紧机构的设置需保证不影响产品的取放、测量及CMM测量；4.5压紧机构在工作时不得与检具本体及产品存在干涉；5.检测销、定位销5.1手柄部用双斜纹滚花加工或六角柱体，表面须刻上检测和定位部位规格值及检测和定位标识，如图 11；图 11检测销示意图5.2为防止销子丢失用伸缩绳固定在本体上，使用伸缩绳不要有妨碍，且尽可能短；5.3销子插入应平顺，且无松动；5.4伸缩绳固定时，销子应能自由活动，不会影响销子转动；5.5为保证产品定位的稳定性，定位销必须完全贯穿产品，因此产品定位销定位部分长度H必须大于产品的厚度h，如图12所示；图126.附件6.1通止规、面差规、百分表等附件须整齐放置在底板上；6.2当检具重量≥35kg或客户有要求时必须配备台车，台车按客户要求喷油漆，普通检具台车总高800mm左右，大型总成检具在总高不超过1400mm前提下制作台车，台车须万向轮和定向轮各两个，如图 13 和图 14图 13台车小轮布局图 14台车小轮示意图6.3 所有检具必须配备防尘罩，防尘罩必须能防水、防尘、遮阳；6.4 当客户有要求时检具需配备木箱，检具安放在木箱内须固定死，不得有松动，木箱外侧必须有如图 15 所示标识；图15三防标识三．外观要求1.百格线、刻线及附件油漆颜色须符合客户要求；2.无漏打定位销，定位销不得松动，确保定位销不是盲销；3.所有锁紧螺栓须配备弹簧垫，抽查螺栓锁紧力度，确保螺栓锁紧；4.检具本体及附件不得超过底板边界；5.表面无明显碰伤划伤，表面干净整洁；6.检具不得使用垫片调试，更不允许垫片漏在外表；7.铭牌信息须正确；8.检具所有铁件表面须做表面处理，以保证防锈、防腐、硬度等要求；9.模拟块、支撑块及底板等所有能接触到的表面须倒角，以保证不伤人；10.铸铝底板及框架不得有＞2mm气孔、砂眼、结疤等缺陷；11.模拟块及基准块上需将设计标识（间隙、面差、公差值、基准名称等标识）刻出，不允许标识使用贴纸粘贴，以免时间久而脱落；四．资料检具验收资料分电子版（光盘刻录）和纸质版，具体清单如下：电子版：3D数模（UG格式和IGRES格式）最终检具设计图纸（CAD格式）《检具CMM测量报告》《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表纸质版：检具总装图纸《检具CMM测量报告》（须是彩色的）《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表。
检具验收标准
检具验收标准一．检具精度二．结构要求1.底板1.1底板上至少设置3个基准块，基准块需加不锈钢T型钢套和保护罩，并标明坐标原点、坐标方向及坐标原点与汽车坐标原点的相对坐标值；1.2检具基准块需设在底板四周三个角上并标有坐标值，不得直接设在底板上，检具的基准块按照左上、左下、右下位置进行设置，基准块中心距离检具底板边缘50mm，如图1和图2示：图1基准分布示意图1图2基准分布示意图21.3上汽大众一级件检具必须设置两套测量基准，一套设置在底板四个角，如图3，由NC加工，另一套按1.1和1.2制作；图3检具底板11.4底板上刻注车身坐标线及X、Y、Z坐标值，车身坐标线以X、Y、Z基准面为出发面,每隔100mm或50mm为一档进行刻注，如图3，划线深度和宽度均为0.5mm，刻线须涂红（客户对颜色有要求时按客户要求涂色），如客户对百格线有特殊要求，按客户要求制作；1.5检具铭牌按客户提供格式制作好用铆钉固定在底板上显眼的部位；1.6除客户要求外，检具重量≤40KG时底板两侧须安装金属把手，如图3，检具重量＞40KG时底板上须安装吊环或吊耳，如图4和图5，检具起吊时吊绳与检具本体不得存在干涉；图4检具底板2图5检具底板32.模拟块、卡板2.1模拟块表面须刻上面差、间隙标准值并涂红（客户对颜色有要求时按客户要求涂色），如面差0mm，间隙3mm，如图6：图6模拟块标识2.2两模拟块之间间隙不得大于2mm，如图7：图7模拟块间距2.3产品拐角处的模拟块不得断开，须做成一体式，如图7所示；2.4可拆模拟块须刻上名称，在检具上设置保管盒，并在保管盒上或盒旁设有安装示意图；2.5两相连模拟块之间不得有明显面差；2.6模拟块与其它本体及产品之间不能存在干涉；2.7手持模拟块须刻上对应产品名称、图号及尺寸规格，除结构无法优化外，原则上重量≤3kg，手持模拟块必须设置保管箱；2.8每一卡板上都需刻上设计尺寸规格，卡板检测部位放电加工或切削加工后确保3mm的加工结果，如图8所示图8卡板3.双开机构3.1双开机构开关须顺畅，力度合适，装件不得有松动，开关上须刻上“装件”和“取件”标识，如图9所示；图9双开机构开关3.2机构定位面上须刻上基准标识并涂红（客户对颜色有要求时按客户要求涂色），两定位表面不得有明显面差，如图10蓝色面和红色的面不得有明显面差；图10双开机构4.压紧机构4.1压紧力应能固定产品但不能使产品变形，接触点为橡胶制品或尼龙材料；4.2压紧机构压头必须垂直于产品受压点；4.3压紧顺序需在压紧夹或支架上表示；4.4压紧机构的设置需保证不影响产品的取放、测量及CMM测量；4.5压紧机构在工作时不得与检具本体及产品存在干涉；5.检测销、定位销5.1手柄部用双斜纹滚花加工或六角柱体，表面须刻上检测和定位部位规格值及检测和定位标识，如图11；图11检测销示意图5.2为防止销子丢失用伸缩绳固定在本体上，使用伸缩绳不要有妨碍，且尽可能短；5.3销子插入应平顺，且无松动；5.4伸缩绳固定时，销子应能自由活动，不会影响销子转动；5.5为保证产品定位的稳定性，定位销必须完全贯穿产品，因此产品定位销定位部分长度H必须大于产品的厚度h，如图12所示；图126.附件6.1通止规、面差规、百分表等附件须整齐放置在底板上；6.2当检具重量≥35kg或客户有要求时必须配备台车，台车按客户要求喷油漆，普通检具台车总高800mm左右，大型总成检具在总高不超过1400mm 前提下制作台车，台车须万向轮和定向轮各两个，如图13和图14图13台车小轮布局图14台车小轮示意图6.3所有检具必须配备防尘罩，防尘罩必须能防水、防尘、遮阳；6.4当客户有要求时检具需配备木箱，检具安放在木箱内须固定死，不得有松动，木箱外侧必须有如图15所示标识；图15三防标识三．外观要求1.百格线、刻线及附件油漆颜色须符合客户要求；2.无漏打定位销，定位销不得松动，确保定位销不是盲销；3.所有锁紧螺栓须配备弹簧垫，抽查螺栓锁紧力度，确保螺栓锁紧；4.检具本体及附件不得超过底板边界；5.表面无明显碰伤划伤，表面干净整洁；6.检具不得使用垫片调试，更不允许垫片漏在外表；7.铭牌信息须正确；8.检具所有铁件表面须做表面处理，以保证防锈、防腐、硬度等要求；9.模拟块、支撑块及底板等所有能接触到的表面须倒角，以保证不伤人；10.铸铝底板及框架不得有＞2mm气孔、砂眼、结疤等缺陷；11.模拟块及基准块上需将设计标识（间隙、面差、公差值、基准名称等标识）刻出，不允许标识使用贴纸粘贴，以免时间久而脱落；四．资料检具验收资料分电子版（光盘刻录）和纸质版，具体清单如下：电子版：3D数模（UG格式和IGRES格式）最终检具设计图纸（CAD格式）《检具CMM测量报告》《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表纸质版：检具总装图纸《检具CMM测量报告》（须是彩色的）《检具销检报告》《检具MSA报告》（客户有专用格式，按客户格式做）《检具设计方案》（客户有专用格式，按客户格式做）《检具操作说明书》（客户有专用格式，按客户格式做）检具设计认可表、检具制造认可表。
1检具验收标准
1检具验收标准第一篇：1检具验收标准检具验收相关要求检具验收包括预验收和终验收，两次验收都要签认可报告，预验收只对检具精度进行确认，终验收认可包括检具的结构及检测功能认可、检具的几何精度认可和检具的重复性精度认可。
供应商负责提供检具的几何精度报告和重复性报告。
一.检具重复性检查原则：将一个零件在检具上放入且取出5次，每放零件一次，由工艺员根据以下标准最少选择5个点进行测量1.选取工艺卡上的部分点2.根据检具工艺基准，位置公差只能为1mm（除公差更小的以外，即IT≤1）3.选取具有X、Y、Z三方向特性的表面点4.分散在零件周围的点5.与支撑及定位装置最远的测量区域二.重复性记录卡的编写测量值由工艺员输入重复性文档中（STR/EMB使用的磁盘），通过它我们可以推算113b卡上的重复性数值重复性合格标准回顾（使用一个标准）Avec :σ :每个点测量值标准偏差；i :测量点；IT :测量点公差带σi≤IT16三.检具精度报告1.定位基准精度：每个定位支承块至少检测3个点，这些点的分布应具有代表性，每个点的法向矢量偏差不大于0.1mm。
定位孔孔位偏差不大于0.1mm（即位置度φ0.1）。
2.检具的型面（包括检具上的型面检测样板）：每个点法向矢量偏差不大于0.153.检具的轮廓：检具的轮廓公差依据所检零件轮廓公差的大小，应不大于0.20-0.25。
4.销规销套的检测：包括导向部分和工作部分尺寸。
每个定位销及检测销导向部分直径公差按g6执行，工作部分尺寸相对于导向部分尺寸的同轴度及对称度不大于0.02。
每个定位销及检测销销套内径公差按H7执行。
对于带有导向装置的销套，还要对导向装置的方向进行检测。
直径在6-10mm的孔H7公差为：0/+0.015；轴g6公差为：-0.005/-0.014。
5.定位销定位部分尺寸为：孔的理论值-0.05 ±0.02；检测销检测部分尺寸为：孔理论值-孔的下偏差-孔的位置度公差±0.02。
汽车检具检验验收标准
汽车检具检验验收标准北京阿尔特汽车工程技术有限公司汽车检具检验验收标准1、目的通过制定车身总成检具验收标准，是为了达到检具在制作和外协过程中设计、制造、验收、使用形成一个统一标准。
2、适用范围本标准适用于青年汽车总成检具的设计、制造、验收和适用。
3、适用范围总成检具开发厂家根据本标准规定，可作为设计、制造、验收的依据。
4、检具(测量支架)的定义检具(测量支架)是一种对单一或总成部件的形状、尺寸的检测，评价产品质量的专用设备。
4.1、在生产现场为了利用检具检测对总成部件检测，要准确摆放好零部件在检具上的位置。
4.2、用肉眼、检查表、卡尺、百分表等对总成件的形状面、孔及周边检测。
4.3、检测销或者用肉眼对总成件孔及零件之间的链接位置进行检查，要保证调试阶段及SOP时总成件质量做出迅速判断。
4.4、总成件上的任何重要功能尺寸，都要在检具上体现，必须进行数值性检查。
如果不能通过检具准确得到车身坐标系坐标值的时候，将零件安放在检具上用三坐标测量仪检测。
4.5、测量支架利用三坐标检测时，所有的支撑点(面)、定位孔(销)必须经过CAD数据切削加工。
4.6、检具和测量测量支架必须满足总成件产品及CAD数据参数的检测，还必须可以利用三坐标北京阿尔特汽车工程技术有限公司对测量支架和检具进行校正和验证。
4.7、检具的使用寿命检具在正常的检测使用频次和维护保养情况下，检具和测量支架在总成零部件生产周期内要保证耐久寿命。
5、检具设计制造标准要求5.1、车身自制件、外协件、内/外饰件检具编号与车身编号一样便于识别和区分。
5.2、检具图纸原则是1:1绘制。
5.3、设计图纸第一页必须包括检具说明书，说明书要有总成件状态和检具状态材料明细表、版本号、设计变更、硬度、零件号、零件名称、注意事项、等详细记录信息。
5.4、检具设计图纸必须经青年汽车工程技术人员评审确认后，可下发进行机械加工。
5.5、检具结构及功能方案要青年汽车检具工程师和总成检具开发厂家共同协商编制后，在产品图的基础上进行检具式样书的编制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车检具检验验收标准
International Appliestion Tscinatogy
北京阿尔特汽车工程技术有限公司
汽车检具检验验收标准
1、U的
通过制定车身总成检具验收标准，是为了达到检具在制作和外协过程中设计、制造、验收、使用形成一个统一标准。
2、适用范W
本标准适用于青年汽车总成检具的设计、制造、验收和适用。
3、适用范围
总成检具开发厂家根据本标准规定，可作为设计、制造、验收的依据。
4、检具（测量支架）的定义
检具（测量支架）是一种对单一或总成部件的形状、尺寸的检测，评价产品质量的专用设备。
4.1、在生产现场为了利用检具检测对总成部件检测，要准确摆放好零部件在
检具上的位置。
4.2、用肉眼、检查表、卡尺、白分表等对总成件的形状面、孔及周边检测。
4.3、检测销或者用肉眼对总成件孔及零件之间的链接位置进行检査，要保证调试
阶段及SOP时总成件质量做出迅速判断。
4.4、总成件上的任何重要功能尺寸，都要在检具上体现，必须进行数值性检
査。
如果不能通过检具准确得到车身坐标系坐标值的时候，将零件安放在检具上用三坐标测量仪检测。
4.5、测量支架利用三坐标检测时，所有的支撑点（面）、定位孔（销）必须经过
CAD 数据切削加工。
4.6、检具和测量
测量支架必须满足总成件产品及CAD数据参数的检测，还必须可以利用三坐标
InternaApplicatim TKhnology
北京阿尔特汽车工程技术有限公司
对测量支架和检具进行校正和验证。
4.7、检具的使用寿命
检具在正常的检测使用频次和维护保养情况下，检具和测量支架在总成零部件生产周期内要保证耐久寿命。
5、检具设计制造标准要求
5.1、车身自制件、外协件、内/外饰件检具编号与车身编号一样便于识别和区
分。
5.2、检具图纸原则是1:1绘制。
5.3、设计图纸第一页必须包括检具说明书，说明书要有总成件状态和检具状
材料明细表、版本号、设il•变更、硬度、零件号、零件名称、注意事项、等详细记录信息。
5.4、检具设计图纸必须经青年汽车工程技术人员评审确认后，可下发进行机
械加工。
5.5.检具结构及功能方案要青年汽车检具工程师和总成检具开发厂家共同协
商编制后，在产品图的基础上进行检具式样书的编制。
此式样书会成为供应商的设计基础资料。
5.6、检具的3D设计
5. 6. 1、以产品部门的最新数模为依据。
5. 6. 2、以青年汽车工装部提供的检具设计基准书GD&T图和夹具定位基准MCP
图为依据。
5. 6.3.总成件安装在检具位置要与车身坐标一致。
5. 6.4、为了操作方便和节省费用，可以将单件旋转?90°或?180°•
InUmational A^jplicaiion Tochnobgy
北京阿尔特汽车工程技术有限公司5. 6.5.总成件和单件已经有了的MCP,检
具上的基准要服从产品上的MCP。
5・6・6、单件和总成件一般使用两个基准（除个别件有3个基准）5. 6. 7、检具的基准面、支撑面及检具夹紧一般按产品图纸的
MCP坐标位置设置
安装即可。
5. 6.8. MCP基准孔（面八支撑面采用装配式结构，夹紧必须根据MCP顺序编
号。
5. 6. 9、总成件和单件如果不以孔为基准，就要以MCP面为基准，MCP面得尺
要在产品图纸上有明确的规定。
5. 6. 10、总成件及单件如果在图纸上没有MCP的明确规定，检具基准采用
Master （母版）MCP标准。
5. 6.11.检具的定位方式、支架及夹紧结构必须经过青年汽车检具工程师的
认和同意。
5. 6. 12、检具构思的基准材料和测量块的材质设计时必须明确考虑和区分清
楚5.7、对于左/右对称的总成件
5. 7.1.小型总成件检具（重量?20KG）检具的形面和骨架以分离的形式，采用
统一台面，左/右必须有明确的区别标识。
大中型总成件检具(巫量?20KG)的采用分体式。
5. 7.2.检具形体和基座必须有X 、Y 、Z 刻印。
X. Y 、Z 网格刻印间距100毫米
或200毫米;刻印深度0.3毫米;宽度0.1毫米;位置公差?0・1毫米。
6、检具 的结构要求
6.1、检具(测量支架)分三部分组成:
(1)形体部分
(2)骨架和基座部分
International Application Tochnology
北京阿尔特汽车工程技术有限公司
(3)功能件(功能件包括:定位销、移动式间隙滑块、形面卡板等)6.2、检具
(测量支架)的材料选择
形体部分:
大型检具：可选用钢，铸铝及铝合金(LY12)
中小型检具:可选用树脂(RS460/470或BM5166)
具体使用何种材质必须经青年汽车检具工程师确认和同意。
6.3、检具的骨架 和基座结构 检具的骨架和基座材质可选用：铸铝(ZL104)、铝合金(LY12)或A3钢板。
(1) 所有基座和螺栓连接要保证足够的强度。
(2)检具的基座要比总成件大，基座超出部分作为保管销和放置其他测量器
具使用。
(3)总成件和单件同时进行检査，检具骨架及形体可做成分离式的，但基座
的链接部分要用螺栓和俏子固定。
6.4、义车孔
检具要保证义车插入，便于装卸和搬运，所以在设计检具时要充分考虑义车的
尺寸规格
及承载重量。
6.5、吊耳
吊耳是浇注一体型结构，设计检具时必须考虑最大的负重能力，吊耳通常布置在基座台面上部四个对角线上。
6.6、基准孔
总成及单件通常采用两个定位销来定位，大中型总成件采用固定销定位;小型总成件和单件采用固定销或插销定位。
定位位置按照MCP说明来规定。
6.7、定位面和支撑面
Intern*ti^inal Application TKhnotogy
北京阿尔特汽车工程技术有限公司1）定位面和支撑面按在检具上按照MCP进行布置，要准确反映在MCP点
的位置，通常主MCP点定位叫做定位面。
2）定位面和支撑面原则上必须可以装配式的块结构，所用材质必须得到青年汽
车确认后方可使用。
6.8、检测面
各种类型总成及零部件的周边、翻边、断面检测可以设置检具检测面来实现。
检测面的检查包括以下内容:
1）总成及单件等间隙断差通常可设置3毫米，除大型总成可设置5毫米,
但必须经过青年汽车同童。
2）总成及单件等周边及翻边通常与检具可设置平齐。
6.9、夹头装置
总成及单件必须反映出MCP点的位置和数量，夹头原则上要有防旋转结构1）打开、复原位置时必须要有足够的空间避免干涉，辅助产品的安装和拆
卸。
2）夹头结构必须坚固，不许左/右晃动。
3）夹头和工件表面接触必须保证:夹头对工件只起固定作用，而非夹紧变
7、检具和测量支架的制造精度
底板平行度：0. 1/1000
基准面平行度.垂直度：0. 05/1000
基准孔之间相对位置误差：0. 03
RPS定位孔销位置？0・05
RPS面、支承面：？0・10
曲线测量面：？0・15
零件外轮廓测量面（齐平面）或线：？0・1零件形状功能测量面（3mm间隙
面）：?0.1所有的造型面（非测量面）：？0・2检验销孔位置：？0・05划线孔位置：？0・15划线孔直径：？0・2 U测孔位置: ?0・2 U测孔直径：？0・2栅格线位置相对基准的误差：0. 1/1000形状规或卡规: ?0・ 15
质保部
北京阿尔特汽车工程技术开发有限公司。
