装配图的规定画法

合集下载

装配图的识读

a) 间隙
b) 过盈
图 9-10 间隙与过盈示意图
机械识图——项目9 装配图的识读
根据相互配合的孔、轴之间出现的间隙和过盈不同，国家标准将配合分为以下 3 种。
（1）间隙配合具有间隙（包括最小间隙等于零）的配合。间隙配合中孔的最小极限尺寸大于或等于轴的最大极限尺寸，孔的公差带位于轴的公差带之上，如图 9-11 所示。
图 9-3 零件序号的注写形式 2）指引线相互不能相交，也不应与所通过区域内的剖面线平行；必要时，指引线可以画成折线，但只允许曲折一次，如图 9-3d 所示。
机械识图——项目9 装配图的识读
3）指引线、水平线、圆用细实线绘制，并在零件一端画圆点，且圆点须画在所指零件的轮廓线内；若所指零件很薄或剖面涂黑时，可在指引线的末端画出箭头，如图 9-4a 所示。
4 单独表示某个零件
在装配图中，当某个零件的形状没有表达清楚时，可以单独画出该零件的某一视图。如图 9-6 中 A—A 移出断面单独表示支承销 1 的断面形状。
图 9-4 零件组序号注写形式
图 9-6 浮动支承装配图
机械识图——项目9 装配图的识读（三）装配图的简化画法
1）对装配图中若干相同的零件组，可详细地画出一组或几组，其余只需表示出其装配位置。图 9-8 中只画一组用螺栓连接的支架零件组，其它皆用点画线表示其中心位置。
2）零件上的工艺结构，如倒角、倒圆、退刀槽等可省略不画。如六角头螺栓头部及螺母，因倒角而产生的曲线可省略不画。
图 9-8 装配图的简化画法
机械识图——项目9 装配图的识读
三、识读装配图中的尺寸与配合
（一）装配图中的尺寸
装配图不是制造零件的直接依据，因此，装配图中不需注出零件的全部尺寸，而只需标出一些必要的尺寸，这些尺寸按其作用的不同，大致可以分以下几类：

第七章装配图

一、零部件序号的编排方法二、明细栏
项目七装配图
装配图的零件序号和明细栏
零件的明细栏应画在标题栏上方，当标题栏上方位置不够时，可在标题栏左边继续列表
项目七装配图
装配图中所有零部件，应按顺序编写序号，相同的零部件只编一个序号，一般只注一次
零件序号应标注在视图周围，按水平或竖直方向排列整齐、按顺时针或逆时针方向排列
一组紧固件或装配关系明显的零件组，可采用公共指引线
项目七装配图
第五节常见的装配结构
一、零件的接触面结构二、零件的紧固与定位结构三、零件的拆装结构
项目七装配图
一、零件的接触面结构
1.轴间与孔口接触画法
轴肩面与孔端面接触时，应将孔边倒角或将轴的根部切槽，以保证轴肩面与孔的端面接触良好
2.两零件接触面画法
（1）装配图上已经确定的尺寸，必须直接标注到零件图上（2）对于零件上标准结构和工艺结构，可查有关标准确定（4）在装配图中未注尺寸，在图样比例准确时，一般可从装配图上按比例直接量取（3）对有配合关系的尺寸，在零件图上标注时，注意相互对应，不可出现矛盾，以防装配困难
4．表面粗糙度和其他技术要求
表面粗糙度可以根据零件加工表面的作用来确定，其他技术要求，如几何公差、热处理要求等，应根据零件在装配体中的作用，参考有关资料确定。
任务七装配图
2．确定零件的视图表达方案
在确定零件的视图表达方案时，不能简单照搬装配图，而应根据零件的结构形状、按照零件图的视图选择原则重新选定
3．零件图上的尺寸
根据零件在装配体中的作用，从零件设计、加工工艺等方面来确定长、宽、高三个方向的主要基准，再根据加工和测量的需要，适当选择一些辅助基准
仅详细地画出一组，其余用细

机械制图9

上一页
返回
9.2 装配图的规定画法和特殊画法

9.2.1装配图的规定画法
(1)两相邻零件的接触面和配合面规定只画一条线。但当两相邻零件的基本尺寸不相同时，即使间隙很小，也必须画出两条线，如图9-2所示。 (2)两相邻金属零件的剖面线的倾斜方向应相反，或者方向一致、间隔不等。在各视图上，同一零件的剖面线倾斜方向和间隔应保持一致。 (3)对于紧固件以及实心的轴、手柄、连杆、球、键等零件，若剖切平面通过其基本轴线时，则这些零件均按不剖绘制。
上一页
下一页返回
9.6 读装配图及拆画零件图

9.6.2 拆画零件图
在设计过程中常常要根据装配图画出零件图。拆画零件图要在全面看懂装配图的基础上进行。图9-18是从旋塞阀装配图中拆画出的阀体零件图。关于零件图的内容和要求，已在第8章中叙述，这里着重叙述由装配图画零件图时应注意的几个问题。 1.零件形状的构思装配图主要表示零件间的装配关系，至于每个零件的某些个别部分的形状和详细结构，并不一定都已表达完全，这些结构可以在拆零件图时根据零件的作用要求进行设计。

上一页
下一页返回
9.2 装配图的规定画法和特殊画法

3.假想画法 (1)为了表示某些零件的运动范围和极限位置时，可画出该零件的一个位置，再用双点画线画出其运动范围或极限位置，如图9-3所示。 (2)为表示本部件与不属于它的其他零部件的装配、安装关系，可以用双点画线将其他零部件的形状或部分形状假想画出来。 4.夸大画法在装配图中常有一些薄片零件、细丝弹簧、微小间隙、小锥度等，如果按实际尺寸画出往往表达不清晰，或不易画出，为此可以采用夸大画法。
上一页

装配图画法

装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。

2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。

2. 掌握常见装配结构的设计和画法。

3. 掌握部件测绘的一般方法。

4. 会装配图的测绘、阅读和由装配图拆绘零件图。

课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

第五章装配图 - 任何机器或部件都是由若干零件.

第五章装配图任何机器或部件都是由若干零件，按一定的装配关系和要求装配而成。

表达一台机器或一个部件的图样称为装配图1。

本章将主要介绍部件的表达方法以及绘制和阅读装配图的基本方法。

§5-1 装配图的作用与内容一、装配图的作用在工程中，装配图主要用来表达机器或部件中，零件间的相对位置、装配关系、连接方式以及部件的工作原理、运动传递等。

在设计机器或部件时，一般是先根据设计意图和要求画出其装配图，然后再根据装配图拆画零件图。

在制造机器或部件时，先按零件图加工制造出合格零件，然后再根据装配图将加工制造好的合格零件组装成机器或部件。

装配图反映设计思想，是指导机器或部件装配、使用、维修的重要技术文件。

二、装配图的内容图5-1是滑动轴承的分解图及剖切轴测图，图5-2是该滑动轴承的装配图，图5-3是一台手压滑油泵的装配图。

从图中可以看出，一张完整的装配图应包括下列基本内容：图5-1滑动轴承1. 一组视图用来表达部件的工作原理、运动传递以及部件中零件间的相对位置、连接方式、装配关系和主要零件结构形状。

它包括视图、剖视图、断面图等。

1本教材主要讨论部件的表达，因此，后面所指的装配图均为表达部件的图样。

2. 必要的尺寸装配图不是直接指导零件加工生产的图样，因此，装配图不必像零件图那样注出零件的全部尺寸。

在装配图中一般只需标注说明部件性能、规格以及指导部件装配、检验、安装的几种必要尺寸。

3. 技术要求用规定的符号或文字、数字注明对整个部件的装配、检验和使用等方面应达到的要求。

4. 零件序号、明细栏和标题栏装配图涉及若干零件，在装配图中除用标题栏说明部件的名称、比例等内容外，还必须对每种零件编写序号，并按序号填写标题栏上方的明细栏，如图5-2所示。

图5-2 滑动轴承装配图图5-3 手压滑油泵装配图§5-2 部件的表达方法零件的各种表达方法（如视图、剖视图、断面图等），同样适用于表达部件。

但是零件的表达是以反映零件的结构形状为中心，而部件的表达则是以反映部件的工作原理、运动传递、各零件间相对位置、连接方式、装配关系为中心。

第二节注塑模具装配图的习惯画法和规定要求.

第二节注塑模具装配图的习惯画法和规定要求一．模具图中的画法主要按机械制图的国家标准规定绘制,考虑到模具图的特点,允许采用一些常用的习惯画法.1.实心零部件、紧固件，均按不剖绘制。

2.两相邻的接触面规定只画一条线，但当两相邻零件的基本尺寸不相时，即使间隙很少，也须画出一条线。

3.两相邻零部件的剖面线的倾斜(45°)方向应相反。

4.模具装配图的布局一般主视图在左上角。

习惯上把动模作为俯视图。

在俯视图中可绘制动模和定模各一半的视图（需要时再绘制其他视图）。

5.塑件（红色表示）绘制成剖视图或断面图，并作剖面线，动、定模等可以不作剖面线。

6.外形倒角可以不绘制。

7.有装配间隙应绘制双线。

8.视图右下角(最好的右下角)或左下角为基准角，并以偏移的导柱孔为基准角（并按图1−9画上基准角符号）。

9.在模具中,大多数习惯采用简化画法画绘制弹簧,用双点划线表示.当弹簧个数较多时,在俯视图中可只绘制一个,其余只绘制窝座示意。

10.直径尺寸大小不同的各组孔可用涂色、符号、阴影线区别。

11.同一规格、尺寸的内六角螺钉和圆柱销，在模具总装配图中的剖视图中可各画一个，引一个件号，当剖视图中不易表达时，也可从俯视图中引出件号。

内六角螺钉在俯视图中用双圆表示（螺钉头外径和窝孔），圆柱销在俯视图中用单圆（并在1/4圆内图黑）表示，当剖视位置比较小时，螺钉和圆柱销可各画一半。

在总装配图中，螺钉过孔一般情况下要绘制出。

12.当螺钉、定位销零件用虚线表达时，不能用为件号引出线，可在其中心线处绘制引出线。

13.装配图中零、部件序号及其编排方法(GB/T 4458. 2一1984)具体要求（1）基本要求1) 装配图中所有的零、部件都必须编写序号，通常有两种方法:①将装配图中所有零、部件包括标准件在内，按一定顺序编号(图a)。

②将装配图中所有标准件的标记注写在图上，而将非标准件按一定顺序编号(图b)。

③装配图中序号编排的基本要求见图7-1。

装配图的画法

７.５画装配图的步骤
• 根据所确定的装配图表达方案，选取适当的绘图比例，并
考虑标注尺寸、编注零件序号、书写技术要求、画标题栏和明细栏的位置，选定图幅，然后按下列步骤绘图。 1．画出图框、画出各视图的主要中心线、轴线、对称线及基准线等。 2．画出主体零件的主要结构。通常先从主视图开始，先画基本视图，后画其他视图。画图同时应注意各视图间的投影关系。如果是画剖视图，则应从内向外画。这样被遮住的零件的轮廓线就可以不画。 3．画其他零件及各部分的细节，如图c。 4．检查底稿，绘制标题栏及明细栏并加深全图。 5．标注尺寸，编写零件序号，填写明细栏和标题栏，注明技术要求等。 7．仔细检查完成全图。
理论课系列之十二
装配图的画法
学习内容与要求
•
本章内容： 1．装配图的作用和内容； 2．机器（或部件）的表达方法； 3．装配图中的尺寸标注； 4．装配图的零、部件序号及明细栏； 5．装配结构简介； 6．部件测绘和装配图画法； 7．看装配图的方法和步骤； • 教学要求： 1.了解装配图的作用和内容，掌握装配图的表达方法、尺寸注法及零、部件序号的编排方法； 2.了解装配结构、部件测绘和装配图的画法，以及了解由装配图拆画零件图的方法，掌握看装配图的方法和步骤； 3.能正确绘制和阅读中等复杂程度的装配图。所绘制的图样应做到：投影正确、图面整洁、视图选择与配置要恰当、标注的尺寸要符合机械制图国家标准。 • 本章重点： 1.装配图的表达方法； 2.装配图的视图选择； 3.装配图中的尺寸标注； 4.画装配图的方法和步骤； • 本章难点： 1.装配图的视图选择； 2.装配图尺寸标注； 3.画装配图； 4.看装配图。
转子油泵装配图
机用虎钳装配图
三、机器（或部件）的表达方法

任务2装配图表达方案的确定及画法规定【课题名称】装配图表达方案

任务2 装配图表达方案的确定及画法规定【课题名称】装配图表达方案的确定【教学目标与要求】一、知识目标1、了解表达方案的概念；2、掌握主视图的选择原则；、3、掌握其他视图的选择原则。

二、能力目标1、学会判断主视图的选择方向；2、恰当地使用其他视图来补充表达装配结构。

三、素质目标树立宏观与微观相结合的理念，体会各种事物互相关联的哲学原理。

例如主视图为宏观表达，局部放大视图等视图为微观补充表达，二者相辅相成，将装配图的细节结构表达完整。

四、教学要求1、掌握主视图的选择原理；2、会利用其它视图辅助表达装配结构。

【教学重点】1、主视图方向选择原则；2、其它视图合理选择办法。

【难点分析】主视图方向判断。

【分析学生】1、基本能读懂装配图的大体结构，对细节结构难以准确研读；2、画装配图难度较大，特别是主视图选择方向往往有很多种，不同的选择会造成表达差异很大，这点对学生的挑战较大，需要从最简单的装配结构入手，逐渐细化。

【教学设计思路】讲授法、演示法、训练法、归纳法。

【教学资源】机械制图网络课程、多媒体技术、圆规、三角板。

【教学安排】2课时；教学步骤：先展示一个中等难度的装配结构轴测图，再分析其装配结构，与学生互动，分析主视图在哪个方向比较合理。

然后展示其装配图，对比分析其构造，指出主视图选择的重要性。

其后画一个简单的装配结构，引导学生选择主视图方向，绘出装配图。

最后进行归纳、总结，布置作业。

【教学过程】一、导入新课装配图要正确、清楚地表达装配体的结构、工作原理及零件间的装配关系，但并不要求把每个零件的全部结构都完整地表达出来。

前面章节介绍的图样的基本表达方法对装配图同样适用，但由于表达的重点不同，国家标准对装配图还有一些专门的规定。

二、讲授新课1、装配图表达方案的确定装配图同零件图一样，要以主视图的选择为中心来确定整个一组视图的表达方案。

表达方案的确定依据是装配体的工作原理和零件之间的装配关系。

2．主视图的选择原则（1）应选择能反映装配体的工作位置和总体结构特征的方位作为主视图的投射方向；（2）应选择能反映该装配体的工作原理和主要装配线的方位作为主视图的投射方向；（3）应选择能尽量多地反应该装配体内部零件间的相对位置关系的方位作为主视图的投射方向。

第一节装配图概述

沿轴承盖与底座的结合面剖开，拆去上面部分。零件的结合面不画剖面线，被横向剖切的轴、螺栓或销等要画剖面线。
沿结合面剖切后画出的半极
限位置或部件相邻零件
（或部件）的相互关系，
可以用双点画线画出其轮
廓。
双点画线画出
了扳手的一个极
限位置。
3.夸大画法
对于直径或厚度小于2mm的较小零件或较小间隙，如薄片零件、细丝弹簧等，若按它们的实际尺寸在装配图中很难画出或难以明显表示时，可不按比例而采用夸大画法。
为了保证两零件在装拆前后不致降低装配精度，通常用圆柱销或圆锥销将零件定位。为了加工和装拆的方便，在可能的条件下，最好将销孔做成通孔。
销定位
可能条件下做成通孔
四、紧固件装配结构
为了使螺栓、螺母、螺钉、垫圈等紧固件与被连接表面接触良好，在被连接件的表面应加工成凸台或鱼眼坑等结构。
凹坑
凸台
沉孔
§9-6 由零件图画装配图
薄片涂黑代替剖面符号
§9-3 装配图的尺寸标注和技术要求
一、尺寸标注
装配图不是制造零件的直接依据。因此，装配图中不需注出零件的全部尺寸，而只需标注出一些必要的尺寸。
1.性能（规格）尺寸
表示机器或部件性能（规格）的尺寸，在设计时已经确定，也是设计、了解和选用该机器或部件的依据。
2.装配尺寸包括保证有关零
5
8 88
4×8＝ 32
序号名
称
数量材料备注
（机器或部件名称）
共张第张数量
比例图号
制图 ( 姓名 ) (日期) 审核 ( 姓名 ) (日期)
1
校名（班号） 5
1
2
20

机械装配图绘制

5.2 举例绘制弹性辅助支承装配图
5.2 举例绘制弹性辅助支承装配图
序号
代号
螺钉M6×12
调整螺钉
弹簧
支承柱
底座
顶丝

谢谢观看/欢迎下载
BY FAITH I MEAN A VISION OF GOOD ONE CHERISHES AND THE ENTHUSIASM THAT PUSHES ONE TO SEEK ITS FULFILLMENT REGARDLESS OF OBSTACLES. BY FAITH I BY FAITH
5.1 绘制装配图的方法与步骤
1、绘图设置绘图前必须进行有关设置：单位、图幅、图层、线型、线宽、颜色、文本样式；系统显示颜色、自动存盘时间；尺寸标注样式、自动捕捉方式等。然后绘制标题栏、图幅，并存为块文件。 2、绘制各子视图，并做成块 3、调入各子视图块，组成装配图轮廓 4、根据需要对各子视图块进行修改 5、标注尺寸先创建标注样式，尺寸公差用替代标注，注法应符合国家标准。 6、标注技术要求先定义有关的块及属性(如基准代号等），再标注。 7、标注序号明细栏 8、检查、校核、修改，完成装配图

装配图的表达方法

第二节装配图的表达方法零件图的各种表达方法同样适应于装配图，但由于装配图是用来表达产品及其组成部分的联接、装配关系和零件的主要结构的，所以对装配图的表达方法又有一些其他规定。

一、装配图的规定画法1、接触面和配合面的画法两零件的接触面和配合面之间只画一条轮廓线，非接触面和非配合面之间要画两条轮廓线。

如图6-6中滚动轴承内圈与轴颈为配合面，滚动轴承内圈上端面与轴肩为接触面，都只画一条轮廓线。

但螺钉穿过端盖的通孔为非接触面和非配合面（两零件的基本尺寸不同），即使间隙很小也必须画出两条轮廓线。

2、金属剖面符号的画法1）在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等，见图6-6。

同一装配图中的同一零件的剖面线应方向相同、间隔相等，见图6-2。

2)在装配图中，宽度小于或等于2mm的狭小面积的剖面，可用涂黑代替剖面符号，见图6—6、图6—7a。

当两邻接剖面均涂黑时，两剖面之间应留出不小于0.7mm的空隙，见图6—7b图6—6装配图的画法图6—7用涂黑代替剖面线二、装配图的简化画法1．拆卸画法在装配图中可假想沿某些零件的结合面剖切，此时结合面不画剖面线见图6—2中A—A。

或假想将某些零件拆卸后绘制，需要说明时可加标注“拆去XX等”，女口图6—2中左视图是拆卸螺母、螺栓、油杯后绘制的。

2．假想画法在装配图中用双点划线绘制零、部件的假想轮廓线，一般有以下两种情况。

(1)表达运动件极限位置的轮廓线如图6—8主视图所示，三星轮系机构的柄是按位置I时绘制的，当手柄在极限位置Ⅱ、正时，用双点划线绘制其轮廓线。

图6—8 三星轮系传动机构(2)表达与本装配体有联接或安装关系的相邻零部件的轮廓线如图6—8左视图所示，与该机构有安装关系的主轴箱，用双点划线画出。

3．展开画法为了表达传动机构的传动路线和各轴间的装配关系，可假想按传动顺序沿轴线剖切，然后依次展开在同一个平面上，向选定的投影面投影所画出剖视图的方法为展开画法。

模具装配图的画法

模具装配图的画法模具装配图的画法模具装配图最主要的目的是要反映模具的基本构造，表达零件之间的相互装配关系，包括位置关系和配合关系。

从这个目的出发，一张模具装配图所必须达到的最基本要求为：首先，模具装配图中各个零件(或部件)不能遗漏，不论哪个模具零件，装配图中均应有所表达;其次，模具装配图中各个零件位置及与其他零件间的装配关系应明确。

在模具装配图中，除了要有足够的说明模具结构的投影图、必要的剖视图、断面图、技术要求、标题栏和填写各个零件的明细栏外，还应有其他特殊的表达要求。

模具装配图的绘制要求须符合国家制图标准，现总结如下：⑴ 总装图的布图及比例。

① 应遵守国家标准机械制图中图纸幅面和格式的有关规定(GB/T14689—2022)。

② 可按模具设计中习惯或特殊规定的制图方法作图。

③ 尽量以1:1的比例绘图，必要时按机械制图要求的比例缩放，但尺寸按实际尺寸标注。

④ 模具总装图的布置方法如图1-72所示。

(a)冲压模具总装配图的布置 (b)塑料模具总装配图的布置图1-72 模具总装图的布置方法⑵ 模具设计绘图顺序① 主视图。

绘制总装图时，应采用阶梯剖或旋转剖视，尽量使每一类模具零件都反映在主视图中。

按先里后外、由上而下，即按产品零件图、凸模、凹模的顺序绘制，零件太多时允许只画出一半，无法全部画出时，可在左视图或俯视图中画出。

② 俯视图。

将模具沿冲压或注射方向“打开”上(定)模，沿冲压或注射方向分别从上往下看“打开”的上(定)模或下(动)模，绘制俯视图。

主、俯视图要一一对应画出。

③ 左、右视图。

当主、俯视图表达不清楚装配关系时，或者塑料模具以卧式为工作位置时，左、右视图绘制按注射方向“打开”定模看动模部分的结构。

⑶ 模具装配图主视图的要求。

① 在画主视图前，应先估算整个主视图大致的长与宽，然后选用合适的比例作图。

主视图画好后其四周一般与其他视图或外框线之间应保持50～60mm的空白。

② 主视图上应尽可能将模具的所有零件画出，可采用全剖视图、半剖视图或局部视图。

机械制图-装配图的规定画法

拆去轴承盖和上轴衬等
滑动轴承
装配图的规定画法
2.简化画法
零件的工艺结构，如倒角、圆角、退刀槽等可不画。
滚动轴承允许一半采用规定画法，一半采用通用画法。
螺栓连接等相同紧固件组可采用简化画法。
3.夸大画法
薄垫片的厚度、小间隙等可适当夸大画出。
轴承座孔倒角、退刀槽
不画
轴
滚动轴承简化画法
垫圈厚度夸大画出圆角不画
感谢聆听
装配图的规定画法
装配图的规定画法
内容提要
一、装配图的规定画法二、装配图的特殊表达方法
装配图的规定画法
一、规定画法
⒈相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合表面画两条线。
两面接触
两面配合
两面不配合
装配图的规定画法 ⒉标准件和实心件按不剖画。 ⒊两个(或两个以上)零件邻接时，剖面线的倾斜方向应相反或间隔不同。但同
装配图的规定画法
一、规定画法
小结
⒈ 相邻零件的接触合表面只画一条线；不接触表面和非配合表面画两条线。
⒉标准件和实心件按不剖画。
⒊两个(或两个以上)零件邻接时，剖面线的倾斜方向应相反或间隔不同。但
同一零件在各视图上的剖面线方向和间隔必须一致。
二、装配图的特殊表达方法
⒈ 拆卸画法 2.简化画法
3.夸大画法 4.展开画法 5.假想画法
螺栓连接简化画出滚动轴承端盖
装配图的规定画法
4.展开画法
为了清晰表达传动关系，可假想按传动顺序剖切，然后依次展开，展平Байду номын сангаас投影面位置，画出剖视图。（类似零件图中的旋转剖）
装配图的规定画法
5.假想画法

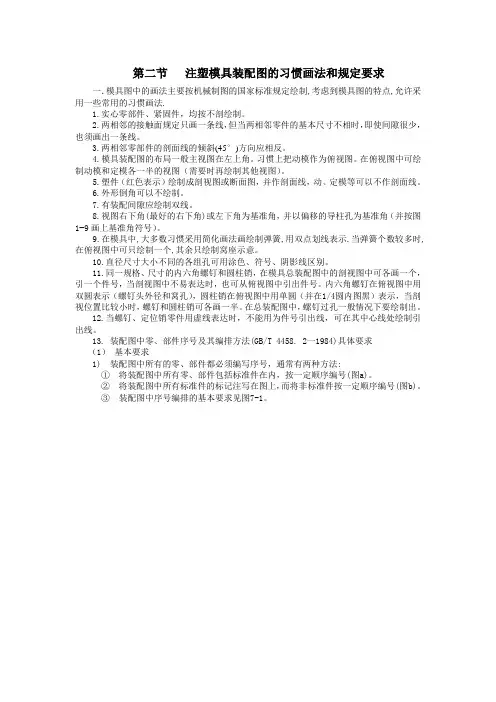

第二节注塑模具装配图的习惯画法和规定要求

第二节注塑模具装配图的习惯画法和规定要求第二节注塑模具装配图的习惯画法和规定要求第二节注塑模具装配图的习惯画法和规定要求一．模具图中的画法主要按机械制图的国家标准规定绘制,考虑到模具图的特点,允许采用一些常用的习惯画法.1.实心零部件、紧固件，均按不剖绘制。
