长距离输送管道场站典型输油工艺操作规范
典型输油工艺流程
![典型输油工艺流程](https://img.taocdn.com/s3/m/09f5b0275901020207409c39.png)
典型输油工艺流程一、工艺流程的设计原则及要求(1)工艺流程设计应符合设计任务书及批准的有关文件的要求,并应符合现行国家及行业有关标准、规范及规程的要求。
(2)工艺流程应能实现管道必需的各种输油操作,并且应体现可靠的先进技术,应采用新工艺、新设备、新材料,达到方便操作、节约能源、保障安全的目的。
(3)工艺流程设计力求简洁、适用。
尽可能减少阀门及管件的设置,管线连接尽可能短捷。
(4)工艺流程的设计除满足正常输油的功能要求外,还应满足操作、维修、投产、试运的要求。
当工程项目有分期建设需要时,还应能够适应工程分期建设的衔接要求。
(5)工艺流程图中,工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定;所有的机泵、阀门等设备均应有独立的编号,重要阀门应有固定的编号。
二、各类站场的典型工艺流程(一)输油首站1.输油首站典型工艺流程说明(1)对于需要加热输送的输油首站,加热设施应设在给油泵与外输泵之间,加热设施可采用直接加热炉,也可采用间接加热系统,由于加热方式的不同,工艺流程也不相同。
为节约能源,加热系统应设冷热油掺合流程。
(2)对于加热输送的管道,根据我国输送油品的性质和管道在投产运行初期低输量的特点,在投产前试运期间,需要通过反输热水建立稳定的管道沿线温度场,为确保管道输油安全,必要时还应设置反输流程。
(3)为方便管道管理,必要时可设置计量流程,流量计应设在给油泵与外输泵之间,加热系统之后。
流量计的标定可采用固定方式,也可采用移动方式。
(4)与油罐连接的进出油管线,可采用单管,在油罐区外设罐区阀组,油罐的操作阀门集中设置,这种安装方式,阀门在罐区外操作,阀门的动力电缆和控制电缆不进罐区,比较安全,但相对罐区管网管材量较大。
也可以采用双管,操作阀门设在罐区内。
(5)倒罐流程可在管线停输和不停输两种情况下进行,后者流程较为复杂,需设专门的倒罐泵。
为了简化流程,也可不设专门的倒罐流程,采用给油泵在停输的情况下进行倒罐。
长输油气管道的运行工艺

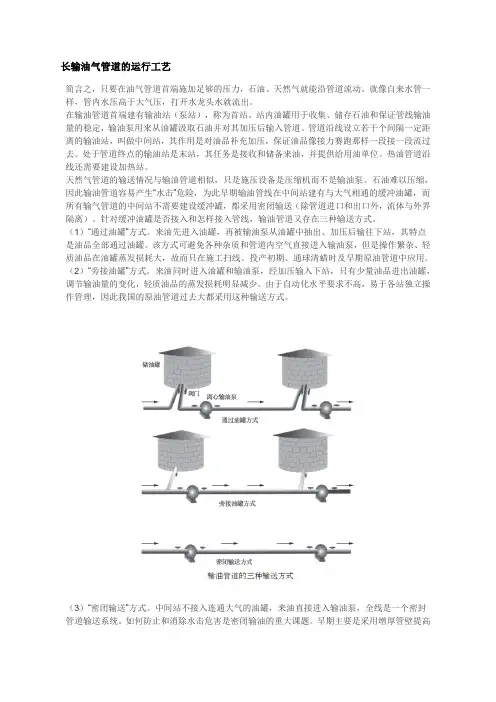

![长输油气管道的运行工艺](https://img.taocdn.com/s3/m/e25a20da76a20029bd642de6.png)
长输油气管道的运行工艺简言之,只要在油气管道首端施加足够的压力,石油、天然气就能沿管道流动。
就像自来水管一样,管内水压高于大气压,打开水龙头水就流出。
在输油管道首端建有输油站(泵站),称为首站。
站内油罐用于收集、储存石油和保证管线输油量的稳定,输油泵用来从油罐汲取石油并对其加压后输入管道。
管道沿线设立若干个间隔一定距离的输油站,叫做中间站,其作用是对油品补充加压,保证油品像接力赛跑那样一段接一段流过去。
处于管道终点的输油站是末站,其任务是接收和储备来油,并提供给用油单位。
热油管道沿线还需要建设加热站。
天然气管道的输送情况与输油管道相似,只是施压设备是压缩机而不是输油泵。
石油难以压缩,因此输油管道容易产生“水击”危险,为此早期输油管线在中间站建有与大气相通的缓冲油罐,而所有输气管道的中间站不需要建设缓冲罐,都采用密闭输送(除管道进口和出口外,流体与外界隔离)。
针对缓冲油罐是否接入和怎样接入管线,输油管道又存在三种输送方式。
(1)“通过油罐”方式。
来油先进入油罐,再被输油泵从油罐中抽出、加压后输往下站,其特点是油品全部通过油罐。
该方式可避免各种杂质和管道内空气直接进入输油泵,但是操作繁杂、轻质油品在油罐蒸发损耗大,故而只在施工扫线、投产初期、通球清蜡时及早期原油管道中应用。
(2)“旁接油罐”方式。
来油同时进入油罐和输油泵,经加压输入下站,只有少量油品进出油罐,调节输油量的变化,轻质油品的蒸发损耗明显减少。
由于自动化水平要求不高,易于各站独立操作管理,因此我国的原油管道过去大都采用这种输送方式。
(3)“密闭输送”方式。
中间站不接入连通大气的油罐,来油直接进入输油泵,全线是一个密封管道输送系统。
如何防止和消除水击危害是密闭输油的重大课题。
早期主要是采用增厚管壁提高管道强度的方法,显然很不经济。
此法不能减小水击压力,但能避免水击危害。
现已研究出防御水击的许多既经济又有效的自动控制技术,如压力自动调节、压力自动保护、泄压保护及水击超前保护等。
