简易无线电遥控系统
简易无线电控制系统设计

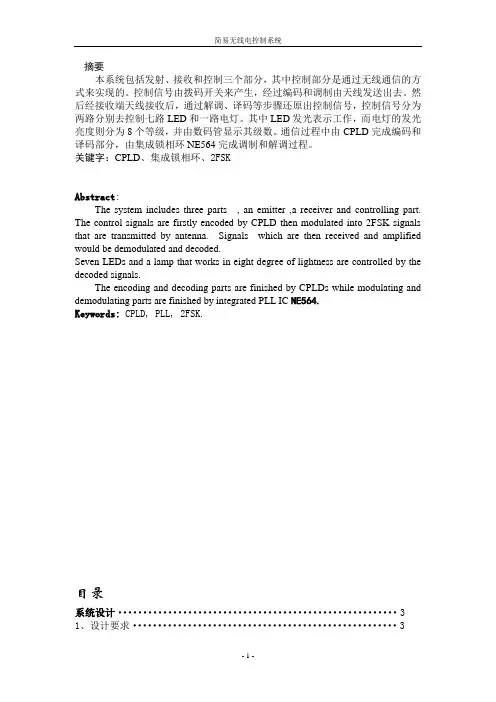

摘要本系统包括发射、接收和控制三个部分，其中控制部分是通过无线通信的方式来实现的。
控制信号由拨码开关来产生，经过编码和调制由天线发送出去。
然后经接收端天线接收后，通过解调、译码等步骤还原出控制信号，控制信号分为两路分别去控制七路LED和一路电灯。
其中LED发光表示工作，而电灯的发光亮度则分为8个等级，并由数码管显示其级数。
通信过程中由CPLD完成编码和译码部分，由集成锁相环NE564完成调制和解调过程。
关键字：CPLD、集成锁相环、2FSKAbstract:The system includes three parts , an emitter ,a receiver and controlling part. The control signals are firstly encoded by CPLD then modulated into 2FSK signals that are transmitted by antenna. Signals which are then received and amplified would be demodulated and decoded.Seven LEDs and a lamp that works in eight degree of lightness are controlled by the decoded signals.The encoding and decoding parts are finished by CPLDs while modulating and demodulating parts are finished by integrated PLL IC NE564.Keywords: CPLD, PLL, 2FSK.目录系统设计 (3)1、设计要求 (3)2、设计思路 (3)3、方案论证 (3)4、系统组成 (6)单元硬件电路设计 (7)1、发射部分 (7)1）控制信号产生 (7)2）调制部分 (7)3）功放部分 (8)2、接收部分 (9)1）选频放大部分 (9)2）解调部分 (9)3）控制部分 (10)软件设计 (11)1）编码模块 (11)2）解码模块 (11)系统测试 (12)结论 (12)参考文献 (13)附录 (13)系统设计1、设计要求A)基本要求：（1）工作频率：f＝6～10MHz中任选一种频率；（2）调制方式：AM、FM、或2FSK……任选一种；（3）输出功率：不大于20mW（在75Ω假负载上）；（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作；（5）接收机距离发射机不少于10m。
基于CC1101通信模块的简单无线电遥控开关系统设计
毕业设计(论文)说明书题 目： 多路无线遥控开关设计系 别： 机电工程系专 业： 机械设计制造及其自动化摘 要经过试验验证，该无线遥控开关操作方便，工作可靠，符合设计要求。
研究成果对促进家居电器的智能化具有重要意义。
关键词：；CC1101；无线电；遥控引言近些年信息通信领域中，发展最快、应用最广的就是无线通信技术。
而无线通信技术又有着集成化，低功耗，易操作的发展趋势。
目前，一些只由微控制器和集成射频芯片构成的无线通信模块不断推出，这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。
无线数据传输系统结构微功率短距离无线数据传输技术作为一种无线通信实用技术，一般使用单片射频收发芯片，加上微控制器和少量外围器件构成专用或通用无线通信模块，只要依据命令字进行操作即可实现基本的数据无线传输功能。
一个简易无线传输系统可以由微控制器，单片射频收发芯片以及少量外围和显示设备等构成，本课题主要研究的是由C8051F310 单片机最小系统和CC1101无线通信模块组合而成的多路无线遥控器。
1 设计任务分析1.1 设计要求设计实现多路无线遥控开关，对室内范围内的受控对象进行无线遥控，通信利用无线射频芯片CC1101实现，工作频率433MHz，遥控距离10m以上。
可以对家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制，也可以实现隔墙遥控，在房间可遥控客厅的灯具等。
要求与数据：（1）工作频率433MHz；（2）遥控路数不少于8；（3）遥控距离10m以上；（4）受控对象：灯具和家用电器。
1.2课题研究背景和意义随着现代通信技术的飞速发展，近距离无线通信技术呈现出良好的发展势头。
受到越来越多人的关注。
因为在现实生活中存在着许多这样的应用情况，系统需要实时传输小量的突发信号，当然传统的无线通信技术虽然能够满足要求，但免不了存在成本高，体积大，功耗大的问题，这时成本小，体积小，功耗低的短距离无线通信技术就发挥了它的优势，尤其在传统无线通信系统难于或者不便于覆盖到的区域，短距离无线通信技术可以在近距离范围内实现相互通信或相关操作。
——全国大学生电子设计竞赛试题
全国大学生电子设计竞赛试题1．1 第一届电子设计竞赛试题（1994年）题目一 简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源.其原理示意图如图所示.1 ① ； ② 输出电流：③ ④ 由“+”、“-⑤ 15V ，+5V.2．发挥部分① 输出电压可预置在0至+9.9V 之间的任意一个值；②用自动扫描代替人工按键，实现输出电压变化（步进0.1V 不变）； ③ 扩展输出电压种类（比如三角波等）.题目二 多路数据采集系统一、设计任务二、设计要求 1．基本要求① 现场模拟信号产生器 自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz 至2kHz 范围变化，再经频率电压娈换电路后输出相应1V 至5V 直流电压（200Hz 对应1V ，2kHz 对应5V ）② 八路数据采集器 数据采集器第一路输入自制1V 至5V 直流电压，第2至7路分别输入来自直流源的5，4，3，2，1，0V 直流电压（各路输入可由分压器产生，不要求精度），第八路备用.将各路模拟信号分别转换成八位二进制数字信号，再经并/串变换电路，用串行码送入传输线路.③主控器主控器通过串行传输线路对各路数据进行采集和显示.采集方式包括循环采集（即1路、2路、…、8路、1路…）和选择采集（任选一路）二种方式.显示部分能同时显示地址和相应的数据.2．发挥部分①利用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系；②尽可能减少传输线数目；③其它功能的改进（例如：增加传输距离，改善显示功能等）1．2 第二届电子设计竞赛试题（1995年）题目一实用低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器.其原理图如图所示.⑤在前置放大级输入端交流短接到地时，R L=8Ω上的交流声功率≤10mW；⑵自行设计并制作能满足本设计任务要求的稳压电源.2．发挥部分⑴放大器的时间响应①方波产生：由外供正弦信号源经变换电路产生正、负极性的对称方波：频率为1000 Hz、上升和下降时间≤1μS、峰峰值电压为200 mV.用上述方波激励放大器通道时，在R L=8Ω的负载下，放大器通道应满足：②额定输出功率P OR≥10W；③在P OR下输出波形上升和下降时间≤1μS；④在P OR下输出波形顶部降落≤2%；⑤在P OR下输出波形过冲量≤5%.⑵放大器通道性能指标的提高和实用功能的扩展（例如提高效率、减少非线性失真等）.题目二实用信号源的设计和制作一、任务在给定±15V电源电压条件下，设计并制作一个正弦波和脉冲波信号源.二、要求1．基本要求⑴正弦波波信号源①信号频率：20Hz至20kHz步进调整，步长为5Hz.②频率稳定度：优于10-4.③非线性失真系数：≤3%.⑵脉冲信号源①信号频率：20Hz至20kHz步进调整，步长为5Hz.②上升和下降时间：≤1μS.③平顶降落：≤5%.④脉冲占空比：2%至98%步进可调，步长为2%.⑶上述两个信号源公共要求①频率可预置.②在负载为600Ω时，输出幅度为3V.③完全成5位频率的数字显示.2．发挥部分⑴正弦波和脉冲波频率步长改为1Hz.⑵正弦波和脉冲波的幅度可步进调整，调整范围为100mV至3V,步长为100 mV.⑶正弦波和脉冲波频率可自动步长，步长为1Hz.⑷降低正弦波非线性失真系数.题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机2．发挥部分① 8路设备中的一路设备为电灯，用指令遥控电灯亮度，亮度分为8级，并用数码管显示级数.② 在一定发射功率下，（不大于20MW ），尽量增大接收距离. ③ 增加信道的抗干扰措施.④ 尽量降低电源功耗.注：不能采用现成的收、发信号整机. 题目四 简易电阻、电容和电感测试仪一、任务设计并制作一台数字显示的电阻器、电容器和电感器参数测试仪.示意框图如图所示：二、要求 1① ② ③ 制作四位数码管显示器，显示测量数据，并用发光二极管分别指示所测无件的类别和单位.2．发挥部分① 扩大测量范围. ② 提高测量精度.③测量量程自动化.1．3 第三届电子设计竞赛试题（1997年）A题直流稳压电源一、任务设计并制作交流变换为直流的稳压电源.二、要求1．基本要求①稳压电源在输入电压220V、50Hz，电压变化范围+15%至-20%条件下：a 输出电压可调范围：+9V至+12V；b 最大输出电流：1.5A；c 电压调整率≤0.2%(输入电压220V变化范围+15%至-20%条件下,满负)；d 负载调整率≤0.1%(在最低输入电压下,空载到满载)；e 纹波电压(峰-峰值)≤5mV(在最低输入电压下,满载)；f 效率≥40%(输出电压9V、输入电压220V下，满载)；g 具有短路和过流保护功能；②稳流电流在输入电压固定为直流+12V的条件下：a 输出电流：4至20mA可调；b 负载调整率≤1%（输入电压+12V、负载电阻由200至300Ω变化时，输出电流为20mA 时的相对变化率）.③ DC/DC变换在输入电压为+9V至+12V条件下：a 输出电压为+100V，输出电流为10mA；b 电压调整率≤1%(输入电压变化范围+9至+12V)；c 负载调整率≤1%(在输入电压+12V下,空载到满载)；d 纹波电压(峰-峰值)≤100mV(在输入电压+9V下,满载).2．发挥部分①扩充功能a 排除短路故障后，能自动恢复为正常状态；b 过热保护；c 防止开、关机时产生的“过冲”；②提高稳压电源的技术指标a 提高电压调整率和负载调整率；b 扩大输出电压调节范围和提高最大输出电流值.③改善DC/DC变换器性能a 提高效率（在100V、100mA下测试）；b 提高输出电压.④用数字显示输出电压和输出电流.四、说明：①直流稳压电源部分不能采用0.5A以上的集成稳压芯片.②在设计报告前附一篇400字以内的报告摘要.B题简易数字频率计一、任务设计并制作一台数字显示的简易频率计.二、要求1．基本要求①频率测量a 测量范围信号：方波、正弦波幅度：0.5至5V频率:1Hz至1MHzb 测试误差≤0.1%②周期测量a 测量范围信号：方波、正弦波幅度：0.5至5V频率:1Hz至1MHzb 测试误差≤0.1%③脉冲宽度测量a 测量范围信号：脉冲波幅度：0.5至5V脉冲宽度≥100μSb过测试误差≤1%④显示器十进制数字显示，显示刷新时间1至10秒连续可调，对上述三种测量功能分别用不同颜色的姚二极管指示.⑤具有自校功能，时标信号频率为1MHz.⑥自行设计并制作满足本设计任务要求的稳压电源.2．发挥部分①扩展频率测量范围为0.1Hz至10MHz(信号幅度0.5至5V),测试误差降低为0.01%(最大闸门时间≤10S).②测量并显示周期脉冲信号(幅度0.5至5V、频率1Hz至1kHz)的占空比，占空比的变化范围为10%至90%，测试误差≤1%.③在1Hz至1MHz范围内及测试误差≤0.1%的条件下，进行小信号的频率测量，提出实现抗干扰的措施.三、评分标准四、说明①不能采用频率计专用模板.②在设计报告前附一篇400字以内的报告摘要.C题水温控制系统一、设计并制作一个水温自动控制系统，控制对换为1升净水，容器为搪瓷器皿.水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动调整，以保持设定的温度基本保持不变.二、要求1．基本要求①温度设定范围为40至900C，最小区分度为10C，标准温差≤10C.②环境温度降低时（例如用电风扇降温）温度控制的静态误差≤10C.③用十进制数码显示水的实际温度.2．发挥部分①采用适当的控制方式，当设定温度突变（由400C提高到600C）时，减少系统的调节时间和超调量.②温度控制的静态误差≤0.20C③在设定温度发生突变（由400C提高到600C）时，自动打印水温随时间变化的曲线.四、说明①加热器用一千瓦电炉.②如果采用单片机控制，允许使用已有的单片机最小系统电路板.③数码显示部分可以使用数码显示模块.④测量水温时只要求在容器内任意设置一个测试点.⑤在设计报告前附一篇400字以内的报告摘要.D题调幅扩播收音机一、任务利用所提供的元器件（附有资料）制作一个中波段广播收音机.二、要求1．基本要求①接收频率范围：540至1600kHz.②调谐方式：手动电调谐.③输出功率：≥100mW.④测量灵敏度、选择性、镜像抑制比和电调谐特性（测试时用信号发生器直接注入）；写明测试方法，记录实测值，画出曲线.2．发挥部分①自动和手动搜索电台并有存储功能（可利用所提供的锁相环器件，或其它方法实现）.②可预置电台数目：预置电台数目≥10个.③显示预置电台序号.④特色与创新（例如：提高性能指标，全机用单一+3V电源供电，节电，显示电台频率等）.四、说明1．电调谐和特性是指输入信号频率与变容二极管控制电压之间的关系曲线.2．所提供的元器件清单（其它元器件自备）：①调幅收音机单片集成电路（带有小功率放大器），型号：CXA1600P/M.②调幅收音机输入回路线圈和磁性天线.③变容光焕发二极管，型号：SVC341.④本振线圈.⑤用于电调谐的锁相环频率合成器集成电路，型号：LC7218（可选件）.⑥ 7.2MHz晶体（可选件）.3．在设计报告前附一篇400字以内的报告摘要.1．4 第四届电子设计竞赛试题（1999年）A 题一、题目测量放大器 二、任务设计并制作一个测量放大器及所用的直流稳压电源，框图如图所示. 三、要求1① a b c >105；d 在e f直流电压放大器的差模输入电阻≥2M Ω(可不测试,由电路设计预以保证)；② 电源 设计并制作上述放大器所用的直流稳压电源.由单相220V 交流电压供电.交流电压变化范围为+10%至—15%.③ 设计并制作一个信号变换放大器.电路框图图如下图所示：将函数发生器单端输出的正弦电压信号不失真地转换为双端输出信号，用作测量直流电压放大器频率特性的输入信号.为③ 提高电路的共模抑制比.④ 差模电压放大倍数A VA 可预置并显示，预置范围1至1000，步距为1，同时满足基本要求①中参共模抑制比和噪声电压的要求.⑤ 其它（例如改善放大器性能的其它措施等）. 五、说明直流电压放大器部分只允许采用通用型集成运算放大器，和必要的其它元器件组成，不能使用单片集成的测量放大器或其它之下 型的测量放大器产品. B题一、题目数字式工频有效值多用表. 二、任务设计并制作一个能同时对一路工频交流电（频率波动范围为（50±1）Hz 、有失真的正弦波）的电压有效值、电流有效值、有功功率、无功功率、功率因素进行测量的数字式多用表.数字式多用表框图如图所示.② 准确度a 显示为543位（999.4~000.0），有过量程指示； b 交流电压和交流电流：±（0．8%读数+5个字），例如：当被测电压为300V 时，读数误差应小于±（0．8%×300+0．5）=±2．9V ；c 有功功率和无功功率：±（1．5%读数+8个字）；d 功率因素：±0．01；③ 功能选择：用按键选择交流电压、交流电流、有功功率、无功功率和功率因素的测量与显示.2．发挥部分① 用按键选择电压基波及总谐波的有效值测量与显示.② 具有量程自动转换功能，当变换器的输出电压小于0．5V 时，能自动提高分辨力达0．01V.③ 用按键控制实现交流电压、交流电流、有功功率、无功功率在测量过程中的最大值、最小值测量.④ 其它（例如扩展功能，提出高性能）. 四、评分标准发挥部分②、③均用所制作的频率特性测试仪测试自制的被测网络的幅频特性与相频特性.D 题一、题目短波调频接收机二、任务设计并制作一个短波调频接收机，电路组成框图如图所示.④接近灵敏度≤5mV；⑤通频带：f0±4kHz为3dB；⑥选择性：f0±10kHz为30dB；⑦镜像抑制比≥20dB.2．发挥部分①可实现多种自动程控频率搜索模式（如全频率范围搜索，特定频率范围内搜索等），全频率范围搜索时间≤2分钟；②能显示接收频率范围内的调频电台载频值，显示载波频率的误差≤±5kHz；③进一步提高灵敏度；④可存储已搜索到的电台，在台数不少于20个；⑤其它.E 题一、题目数字化语音存储与回放系统二、任务设计并制作一个数字化语音存储与回放系统，电路的示意图如图所.② 带通滤波器：通带为kHz Hz 4.3~300；③ ADC ：采样频率f s =8kHz ，字长=8位；④ 语音存储时间≥10秒；⑤ DAC ：变换频率f C =8kHz ，字长=8位；⑥ 回放语音质量良好.2．发挥部分在保证语音质量的前提下：① 减少系统噪声电平，增加自动音量控制功能；② 语音存储时间增加到20秒以上；③ 提高存储器的利用率（在原有存储器不变的前提出下，提高语音存储时间）； ④ 其它（例如：)/sin(/s s f f f f ππ校正等）.不能用单片语音用芯片实现本系统.1．5 第五届电子设计竞赛试题（2001年）A 题 波形发生器一、任务设计并制作一个波形发生器，该波形发生器能产生正弦波、方波、三角波和由用户编辑的特定波形形状.其电路示意图如图所示.1① ② 波（5③ 具有波形存储功能.④ 输出波形的频率范围为100Hz 20~kHz （非正弦波频率按10次谐波计算）；重复频率可调，频率步进间隔≤100Hz.⑤ 输出波形幅度范围05~V （峰峰值），可按步进0．１（峰峰值）调整.⑥ 具有显示输出波形的类型、重复频率（周期）和幅度的功能.2．发挥部分① 输出波形频率范围扩展至100Hz 200~kHz.②用键盘或其它输入装置产生任意波形.③增加稳幅输出功能，当负载变化时，输出电压幅度变化不大于±3%（负载电阻变化~）.范围：100Ω④具有掉电存储功能，可存储掉电前用户编辑的波形和设置.⑤可产生单次或多次（1000次以下）特定波形（如产生1个半周期三角波输出）.⑥其它（如增加频谱分析、失真度分析、频率扩展大于200kHz、扫描输出等功能）.B题简易数字存储示波器一、任务设计并制作一台用普通示波器显示被测波形的简易数字存储示波器.该示波器的电路组成框图如图所示.div，⑶要求设置0．2s/ div、0．2 ms/div、20us/ div三档扫描速度，仪器的频率范围为DC—50kHz，误差≤5%.⑷要求设置0．1V/ div、1 V/div二档垂直灵敏度，误差≤5%.⑸仪器的触发电路采用内触发方式，要求上升沿触发、触发电平可调.⑹观察波形无明显失真.2．发挥部分⑴增加连续触发存储显示方式，在这种方式下，仪器能连续对信号进行采集，、存储并实时显示，且具有锁存（按“锁存”键即可存储当前波形）.⑵增加双综示波功能，能同时显示两路被测信号波形.⑶增加水平移动扩展显示功能，要求存储深度增加一倍，并且能通过操作“移动”键显示被测存储信号波形的任一部分.⑷垂直灵敏度增加0．01V/ div档，以提高仪器的垂直灵敏度，并尽力减少输入短路时的输出噪声电压.⑸其它.三、评分标准四、说明测试过程中，不能对普通示波器进行操作和调整.C 题自动往返电动小汽车一、任务设计并制作一个能自动往返于起跑线与终点线间的小汽车.允许用玩具汽车改装，但不能用人工遥控（包括有线和无线遥控）.跑道宽度0．5m,表面贴有白纸，，两侧有档板，档板与地面垂直，其高度不低于20cm.⑵自动记录、显示行驶距离（记录显示装置要求安装在车上）.⑶其它特色与创新.三、评分标准⑴不允许在跑道内外区域另外设置任何标志或检测装置.⑵车辆（含在车体上附加的任何装置）外围尺寸的限制：长度≤35cm，宽度≤15cm.⑶必须在车身顶部明显标出车辆中心点位置，即横向与纵向两条中心线的交点.D 题 高效率音频功率放大器一、任务设计并制作一个高效率音频功率放大器及其参数的测量、显示装置.功率放大器的电源电压为+5V （电路其它部分的电源电压不限）.负载为8Ω电阻.二、要求1．基本要求⑴ 功率放大器a 3dB 通频带为300Hz 至3400Hz ，输出正弦信号无明显失真.b 最大不失真输出功率≥1W.c 输入阻抗大于10k Ω，电压放大倍数1至20连续可调.d 低频噪声电压（20kHz 以下）≤10mV ，在电压放大倍数为10，输入端对地交流短路时测量.e 在输出功率500mW 时测量的功率放大器效率（输出功率/放大器总功耗）≥50%. ⑵ 设计并制作一个放大倍数为1的信号变换电路，将功率放大器双端输出的信号转换为5%. ⑵ 输出功率保持为200 mW ，尽量提高放大器效率.⑶输出功率保持为200 mW ，尽量降低放大器电源电压.⑷ 增加输出短路保护功能.⑸ 其它.三、评分标准⑴ 采用开关方式实现低频功率放大（即D 类放大）是提高效率的主要途经之一，D 类放大原理框图如图所示.本例如选用D 类放大方式，不允许使用D 类功率放大集成电路.⑵ （+5V ），不包. ⑶一、任务设计制作一个用于8路模拟信号采集与单向传输系统.其系统方框图如下.⑵设计一个加法器电路，将调制器输出V SP—P与噪声电压V nP—P相加送入模拟信道.在解调器输入端测量信号与噪声峰—峰值之比（V SP—P/ V nP—P），当其比值分别为1、3、5时进行误码测试.测试方法：在8路顺序循环采集模式下，监视某一路的显示，检查接收数据的误码情况，监视时间为1分钟.⑶在（V SP—P/ V nP—P）=3时，尽量提高传输速率，用上述第⑵项的测试方法，检查接收数据的误码情况.⑷其它（如自制用来定量测量系统误码的简易误码率测试仪，其方框图如下所示.F题调频收音机一、任务用SONY公司提供的FM/AM收音机集成芯片CXA1019和锁相频率合成芯片BU2614，制作一台调频收音机.二、要求1．基本要求⑴接收FM信号频率范围88至108MHz.⑵调制信号频率范围100至15000Hz，最大频偏75kHz.⑶最大不失真输出功率≥100mW（负载阻抗8Ω）.⑷接收灵敏度≤1mV.⑸镜像抑制性能优于20dB.⑹能够正式常收听FM广播.2．发挥部分⑴可实现多种自动程序频率搜索（如全频率范围搜索、指定频率范围内搜索等）.⑵能显示接收频率范围内的调频电台载波频率值，显示载波频率的误差≤5kHz.⑶进一步提高灵敏度.⑷可存储已搜索到的电台，存储电台数不少于5个.⑸其它（如3V单电源整机供电、节能供电、时钟显示等）.三、评分标准⑴本题提供一组SONY公司的集成芯片和元件，包括：·FM/AM收音机集成芯片CXA1019·锁相频率合成调谐集成芯片BU2614·RF输入带通滤波器·10.7MHz陶瓷带通滤波器CF-2·10.7MHz陶瓷谐振器CF-3·可调电容器·变容二极管·锁相环所用的75kHz晶体⑵建议本振线圈与输入回路线圈垂直安装.。
超再生简易无线电遥控器
功能指标它采用不经调制的等幅高频信号作为遥控指令。
当接收器收至发送的遥控指令后，继电器释放：而在未收到控制指令时，接收器的继电器为吸合状态。
该电路结构简单、使用元件少，调试容易。
电路说明超再生简易无线电遥控器本文介绍的无线电遥控器是一种简易型遥控器。
它采用不经调制的等幅高频信号作为遥控指令。
当接收器收至发送的遥控指令后，继电器释放：而在未收到控制指令时，接收器的继电器为吸合状态。
该电路结构简单、使用元件少，调试容易。
其工作原理如下：发射器：如图1所示。
由晶体管VT1、VT2、L1、C1、C2等组成电感三点式LC推挽振荡器，其中R1、R2为偏流电阻，C5为电源滤波电容，C1、C2与L1组成并联揩振回路，调揩于28MHz，并作为VT1、VT2的共同负载接入电路，C3、C4为耦合电容，由于强烈的正反馈作用，使振荡器振荡产生28MHz的等幅高频振荡信号。
当振荡电流流经L1时，由于互感作用，将高频振荡信号耦合至L2，并由天线向空中发射。
由于该电路只发射高频等幅信号，而无低频调制信号，所以是简易型遥控电路。
接收器：如图2所示。
由晶体管VT1、L1、C4、C5、C6、R2等组成超再生检波器。
晶体管VT1及L1、C4、C5等构成电容三点式振荡器，振荡频率由L1C4组成的并联揩振网络以及反馈电容C5的数值决定，其中C5还可调整反馈强度。
当收到发射器发送来的信号时，L1C4并联揩振回路揩振，振荡器便开始振荡。
在振荡建立的过程中，揩振回路L1C4中的高频电流经过C5和VT1的极间电容向C6充电，C6上的电压逐渐增高，这个电压作为VT1的反向偏置电压加在其发射结上，使VT1的直流工作点迅速下移，造成高频振荡减弱。
当C6上的电压升高至使VT1的be间电压小于导通电压时，VT1截止，振荡器停振。
之后，C6经R2放电，使VT1的发射结又获得正向偏置，重新建立下一个振荡过程，由此便形成了受间歇振荡调制的高频振荡，这个间歇振荡是由C6的充放电形成的，称为淬熄振荡。
全国大学生电子竞赛题目答案7
全国大学生电子竞赛题目答案一、历届竞赛赛题解析第一届（1994年）全国大学生电子设计竞赛题目一、简易数控直流电源二、多路数据采集系统第二届（1995年）全国大学生电子设计竞赛题目一、实用低频功率放大器二、实用信号源的设计和制作三、简易无线电遥控系统四、简易电阻、电容和电感测试仪第三届（1997年）全国大学生电子设计竞赛题目A题直流稳定电源 B题简易数字频率计C题水温控制系统 D题调幅广播收音机*第四届（1999年）全国大学生电子设计竞赛题目A题测量放大器 B题数字式工频有效值多用表C题频率特性测试仪 D题短波调频接收机E题数字化语音存储与回放系统第五届（2001年）全国大学生电子设计竞赛题目A题波形发生器 B题简易数字存储示波器C题自动往返电动小汽车 D题高效率音频功率放大器E题数据采集与传输系统 F题调频收音机第六届（2003年）全国大学生电子设计竞赛题目A题电压控制LC振荡器 B题宽带放大器C题低频数字式相位测量仪 D题简易逻辑分析仪E题简易智能电动车 F题液体点滴速度监控装置第七届（2005年）全国大学生电子设计竞赛题目A题正弦信号发生器 B题集成运放参数测试仪C题简易频谱分析仪 D题单工无线呼叫系统E题悬挂运动控制系统 F题数控直流电流源G题三相正弦波变频电源纵观历届赛题，设计方向大致可以分为四类：（一）功能电路兼控制类系统设计(11项)第一届（1994年）全国大学生电子设计竞赛题目一、简易数控直流电源第二届（1995年）全国大学生电子设计竞赛题目一、实用低频功率放大器二、实用信号源的设计和制作第三届（1997年）全国大学生电子设计竞赛题目A题直流稳定电源第四届（1999年）全国大学生电子设计竞赛题目A题测量放大器第五届（2001年）全国大学生电子设计竞赛题目D题高效率音频功率放大器第六届（2003年）全国大学生电子设计竞赛题目A题电压控制LC振荡器 B题宽带放大器第七届（2005年）全国大学生电子设计竞赛题目A题正弦信号发生器 F题数控直流电流源G题三相正弦波变频电源（二）测量仪器类系统设计（10项）第二届（1995年）全国大学生电子设计竞赛题目四、简易电阻、电容和电感测试仪第三届（1997年）全国大学生电子设计竞赛题目B题简易数字频率计第四届（1999年）全国大学生电子设计竞赛题目B题数字式工频有效值多用表 C题频率特性测试仪第五届（2001年）全国大学生电子设计竞赛题目A题波形发生器 B题简易数字存储示波器第六届（2003年）全国大学生电子设计竞赛题目C题低频数字式相位测量仪 D题简易逻辑分析仪第七届（2005年）全国大学生电子设计竞赛题目B题集成运放参数测试仪 C题简易频谱分析仪（三）通信传输类系统设计（7项）第一届（1994年）全国大学生电子设计竞赛题目二、多路数据采集系统第二届（1995年）全国大学生电子设计竞赛题目三、简易无线电遥控系统第三届（1997年）全国大学生电子设计竞赛题目D题调幅广播收音机*第四届（1999年）全国大学生电子设计竞赛题目D题短波调频接收机第五届（2001年）全国大学生电子设计竞赛题目E题数据采集与传输系统 F题调频收音机第六届（2003年）全国大学生电子设计竞赛题目第七届（2005年）全国大学生电子设计竞赛题目D题单工无线呼叫系统（四）自动控制兼电路类系统设计（6项）第一届（1994年）全国大学生电子设计竞赛题目第二届（1995年）全国大学生电子设计竞赛题目第三届（1997年）全国大学生电子设计竞赛题目C题水温控制系统第四届（1999年）全国大学生电子设计竞赛题目E题数字化语音存储与回放系统第五届（2001年）全国大学生电子设计竞赛题目C题自动往返电动小汽车第六届（2003年）全国大学生电子设计竞赛题目E题简易智能电动车 F题液体点滴速度监控装置第七届（2005年）全国大学生电子设计竞赛题目E题悬挂运动控制系二、电子系统设计一般方法这里我们以2005年全国大学生电子设计竞赛A题目来给大家展开讲解以下。
简易无线电遥控系统的设计(DOC)
简易无线电遥控系统摘要本电路主要由无线发射机和无线接收机组成，发射机部分主要原理：采用FSK调制，通过8线-3线优先编码器74LS148 和并行-串行编码器VD5026 对8个按键进行编码，输出1.629K的中频信号，由变容二极管进行频率调制再加载到高频载波上，然后将高频信号进行功率放大后由天线发射出去；接收机部分主要原理：先将天线接收到的高频信号进行电压放大后送至单片窄波解调芯片MC3361进行解调，经比较电路整形再解码，从而控制７个发光二极管和灯泡工作，并显示灯泡亮度级数。
本电路的设计优点：采用专用集成电路编解码器ＶＤ５０２６和ＶＤ５０２７对控制信号进行再编码和解码，提高了信道的抗干扰能力；接收机的鉴频电路采用窄带ＦＭ解调芯片ＭＣ３３６１进行解调，提高了接收机的灵敏度。
关键词：发射解调接收Frequency Modulation我们习惯上用FM来指一般的调频广播（76-108MHz，在我国为87.5-108MHz、日本为76-90MHz），事实上FM也是一种调制方式，即使在短波范围内的27-30MHz之间，做为业余电台、太空、人造卫星通讯应用的波段，也有采用调频（FM）方式的。
FM radio即为调频收音机。
FM调频即收音机功能。
作为MP3的一项附加功能，从实用角度来说，现在的MP3这方面做得并不很出色，应该说还不如普通的收音机，在接收范围、精度等等方面还都有差距，只能说是一个有益的补充。
当然，如果你注重这个功能的话，也有做得不错的产品。
而在具体机型上，针对FM，不同产品还有细分，是否可以保存选定的频道、可以保存多少个频道、立体声和普通声道可以自己设定还是由机器来设定。
----------------------------------------------------------------调幅Amplitude Modulation :一般中波广播(MW: Medium Wave)采用了调幅(Amplitude Modulation)的方式,在不知不觉中，MW及AM之间就划上了等号。
简易无线电遥控系统 方案论证(优选.)
（A-D）.最高优先线为第九条。
当所有输入线为逻辑0时，所有输出线为逻辑1；编码模块由三态编码芯片MC145026构成，此组芯片是摩托罗拉公司生产的用于通信配对使用的最新芯片。
编码芯片MC145026可对9位输入信息（地址位A1～A5，数据位D6～D9）进行编码，编码后每个数据位用两个脉冲表示：“1”编码为两个宽脉冲；“0”编码为两个窄脉冲；“开路”编码为一宽脉冲和一窄脉冲交叉。
当TE端输入脉冲上升沿时，编码后的数据流开始由D0串行输出。
对于每9位数据信息，可以看作是一个数据字，为了提高通信的安全性，编码芯片对每个数据字发送两次，接收两次。
成12位编码地址线，这时编码数可高达411=4194304个。
本文要介绍的是VD5026与VD5027配合应用，VD5026的第10~第13脚用作数据输入线，根据需要这几个脚可以置“0”或置“1”。
第14脚是发射指令端，当此脚接地时，VD5026输出端则发出一组编码脉冲。
第15脚、第16脚是一个内置振荡器，外接几十到几百千欧的电阻即可产生振荡，振荡频率为fosc=1600/R（KHz），式中R为外接电阻，单位为千欧。
第17脚是编码输出端，第18脚、第9脚分别是电源的正、负极。
控制键编码部分电路图方案比较：通过对以上方案的比较， 我们从实际应用的角度选择方案二，因为它综合考虑到功能可否实现性和资源利用充分性，有利于电路的稳定并且他还有多余的管脚以便以后扩展使用。
芯片CD40147A11A22A33A44Dout 15Rt c 13Ct c 12Rs 11A55A9/D 910A8/D 89A7/D 77A6/D 66V ss8T E 14V DD16芯片CD40147CD40147编码器具有对输入信号进行优先编码的功能，可保证仅有最高级数据线编码。
10条数据输入线（0-9），编码为四条线（A-D ）（BCD 输出）.最高优先线为第九条。
当所有的输入线为逻辑0时，所有输出线为逻辑1，所有输入与输出都经过缓冲，且每个输出可驱动一个TTL 低功耗肖特基负载。
毕业论文无线电遥控系统的设计【范本模板】
摘要伴随着现代科技的发展，无线电遥控技术在现代工农业生产、国防、科研等领域有非常广泛的应用。
因此需要设计者从全局考虑,优化设计整个遥控系统，使得遥控技术越来越准确。
论文主要包括发射电路的设计和接收电路的设计两大部分,其中发射电路的设计为重点。
首先,在整体上阐述了设计思路，然后逐步对整体方案分块设计。
接着整合在一起，使其整体电路更加精良，从而设计出最佳单元电路。
其次，开始了对各个单元电路的设计。
从开关电路，到编码电路，功率放大电路，调制电路,再到发射天线,都进行了详细的阐述。
最后，选用FM解调芯片MC3361构成解调电路，LC作发射模块,用MC145026/MC145027实现编码和解码功能。
实现了无线遥控八个对象，七个LED和一个小灯泡,控制状态有15种,分别为七个LED的开关状态和小灯泡对应的八个亮度等级的简易无线电遥控系统.关键词：发射电路，接收电路，主振电路，高频功率放大器, 调制电路AbstractWith the development of modern technology science，wireless remote control technology in the modern industrial and agricultural production, national defense，scientific research and other fields have a very wide range of applications. Therefore need designers from overall consideration，optimize the design of the remote control system，make remote control technology is more and more accurate. Thesis mainly including launch circuit design and receiving circuit design of two parts, the launch of the design of the circuit as the key point. First of all, on the whole, expounds the design idea, and then gradually to the overall program block design. Then together，make the whole circuit more excellent, and the best unit circuit design. Second，we began to each unit circuit design. We from the switch circuit, encoding circuit, the power amplifier circuit，modulation circuit, and then to antenna，are in detail. Finally, we choose FM demodulation chip MC3361 constitute demodulation circuit，LC for launch module，with MC145026 / MC145027 realize encoding and decoding function。
简易无线电遥控系统设计
学科分类号本科学生电子课程设计论文题目：简易无线电遥控系统设计姓名黄德科学号2006180810院（系）工学院专业、年级 2006 级应用电子技术教育指导教师兰浩、杨小钨、陈素纯2008年10 月1日说明：评定成绩分为优秀、良好、中等、及格、不及格五个等级，实评总分90—100分记为优秀，80—89分记为良好，70—79分记为中等，60—69分记为及格，60分以下记为不及格。
06级电子、电信（含树达）班电子课程设计------(10)简易无线电遥控系统设计一、设计目的1、巩固模拟电子技术基本知识，综合运用所学知识；2、掌握模拟电子线路的调试方法，增强工程实践能力和综合分析问题的能力；3、掌握数字电子系统控制的方法。
二、设计要求1、任务采用专用遥控编解码芯片设计并制作一四路无线遥控系统， 通过发射和接收装置控制四路电灯的开关（电灯可用发光二极管代替）。
2、要求工作频率：f 0＝27MHz 。
调制方式：AM 、FM 、FSK 方式任选一种。
控制距离：接收机距离发射机不少于10M 。
3发射机方框图接收机方框图三、设计时间设计准备阶段时间：2008年1月——2008年上学期16周设计准备阶段任务：完成电路的设计和仿真调试（用EDA 或Multisim8或Protel 或Pspice 完成仿真调试；若无仿真调试结果不能进入实际调试阶段）实际调试阶段时间：2008年暑假（1）2008年上学期16周开始自行采购元器件。
（2）焊接电路及调试时间：二周（3）演示时间：一天设计报告撰写时间：设计调试结束——2008年9月30日前四、设计报告要求及注意事项1、写出设计过程计算电路参数、画原理图、列出元件的明细表；2、拟定调试步骤和选定仪器名称；3、记录测量数据，整理实验结果，并与设计值进行比较；4、课程设计报告见附件。
目录第一章绪论 (6)1.1简易无线电遥控系统的发展现状 (6)1.2无线电遥控技术的现状 (7)1.3选题意义 (10)1.4本设计的工作 (10)第二章硬件部分简介 (11)2.1具体方案论证与设计 (11)2.2主控芯片的简介 (15)第三章简易无线电遥控系统的原理 (18)3.1无线电遥控发射部分 (18)3.2编码部分 (19)3.3无线电遥控接收部分 (20)3.4解码电路和驱动电路部分 (21)3.5发射机省电装臵 (21)第四章结论 (22)参考文献 (24)致谢 (25)整体电路实物图 (26)第1章绪论1.1 简易无线电遥控系统的发展现状现在大家使用遥控器可以对一些家用电器进行遥控如电视、空调、冰箱等的遥控，无线技术可能更复杂它是对整个家居的控制系统。
电子设计大赛高频部分培训
发射出去。
电子设计大赛高频部分培训
•各部分作用 传输媒质：信息的传送通道（自由空间） 接收机：把高频振荡信号转换成原始电信号
• • •
• • •
信变发 号换射 源器机
接变受 收换信 机器者
•图1 无线通信系统组成框图
受信者：信息的最终接收者
电子设计大赛高频部分培训
•1.1 无线电广播发送设备的基本原理和组成
电子设计大赛高频部分培训
•3.高频功率放大器电路
• 3） 基极偏置电路 • 图(a)是利用iB的直流分量IBo在RB上产生所需的负偏 压，并通过高频扼流圈LB加到基极上，使UBE=-IBORB ；
电子设计大赛高频部分培训
•3.高频功率放大器电路
• 3） 基极偏置电路 • 图(c) 是利用iE的直流分量IEo在RE上产生所需的负偏 压，并通过高频扼流圈LB 加到基极上，使UBE =-IEO RE ；
电子设计大赛高频部分培训
•第三章 小信号谐振放大电路
•51k
•LC回路决定了放大
器带通特性，电阻R
•R
是用来降低回路Q值，
•10k
扩展通频带的。
•10k
•510 •0.01u
•小信号调谐放大器
•带宽增益乘积等于常数
•上面是以f0=30MHz为例的电路，如果要改变中心 频率，电路形式不变，只需重新设计LC回路即可。
电子设计大赛高频部分 培训
2023/5/20
电子设计大赛高频部分培训
•第二届（1995年）全国大学生电子设计竞赛题目 •C题 简易无线电遥控系统
•一、任务 •设计并制作无线电遥控发射机和接收机
•1．无线电遥控发射机
•控制键
•编码
E题 简易无线电遥控系统
简易无线电遥控系统
一、任务
设计并制作无线电遥控发射机和接收机。
1．无线电遥控发射机
2．无线电遥控接收机
二、要求
1．基本要求
（1）工作频率：f o=6～10MHz中任选一种频率。
（2）调制方式：AM、FM或FSK……任选一种。
（3）输出功率：不大于20mW（在标准75Ω假负载上）。
（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。
（5）接收机距离发射机不小于10m。
2．发挥部分
（1）8路设备中的一路为电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。
（2）在一定发射功率下（不大于20mW），尽量增大接收距离。
（3）增加信道抗干扰措施。
（4）尽量降低电源功耗。
注：不能采用现成的收、发信机整机。
评分标准。
简易无线遥控系统设计毕业设计
西安航空职业技术学院毕业设计（论文）论文题目：简易无线遥控系统设计所属系部：电子工程系专业：电子信息工程技术西安航空职业技术学院制西安航空职业技术学院毕业设计（论文）任务书题目：简易无线遥控系统设计任务与要求：1.工作频率：f=6～10MHZ中任一种频率；2.调制方式：AM,FM或FSK,,任选一种;3.输出功率：不大于20mW（在标准75欧姆假负载上）；4.遥控对象：8个，被遥控设备用LED分别代替，LED发光表示工作；5.接收机距离发射机不小于10m.时间：2010年 10 月 17日至2010年 11月15日共四周所属系部：电子工程系学生姓名：学号：专业：电子信息工程技术指导单位或教研室：指导教师：职称：高级工程师西安航空职业技术学院制摘要无线电技术的诞生最早起源于无线电通讯技术，最初的构想是无线电电报技术的建立。
真空电子管的发明使得无线电技术广泛应用于民用和军用等各个领域。
无线电遥控由于其控制距离远，抗干扰性强，已越来越多的应用于各个方面。
世界大战时，无线电遥控就已应用到极至。
后来随着晶体管的发明和集成电路的诞生，无线电遥控技术达到了更加完善的程度，如：航海，航空航天等高科技技术都与无线电遥控技术分不开。
它也不仅仅是军事领域的成员，与我们的日常生活也有着密不可分的联系，如：遥控空调，遥控检测，报警，遥控玩具等等。
现在，遥控装置应用的扩展很大程度上不仅为人们的生活提供了方便，而且使得很多不可能成为现实。
本文设计的无线遥控控制八路LED就是其中的一小应用。
设计主要是通过FSK将信号调制成高频信号发送到接收装置，再解调还原出有用信号，对电路进行控制。
其中信号的发射和接收及如何从载频中解调出有用信号是本次设计的要点。
设计大体可分为：遥控发射器—信道－接收器－控制电路控制LED灯。
设计的目的主要在于突出实用，经济，简单并在10～20米范围内完成遥控。
关键词调幅调制；解调；控制电路AbstractRadio technology of stemming from a radio communications technology, the initial idea of establishing a wireless telegraph. the vacuum tube invention of radiotechnology is widely used in civil and military and other areas.Wireless remote control to its distance, has more and more applied to all aspects. during world war, the remote control to be applied to the limit. then with the invention of the transistor and integrated circuits, wireless remote control technology to achieve a more perfect, as ：sea, air space technology and high technology with the remote control. technology without.It is not a member of the military sphere, and our daily life of contacts, such as ：remote control of air conditioning, remote, remote alarm, toys, etc. now, the expansion of the application of remote control to a large extent for human life not only provided a convenient and much to be a reality.The wireless remote control design eight led is one of the application. the design is primarily through fsk will signal the onset of the modulating signal is sent to the receiving device, and demodulation of useful to restore, for the control circuit. the signal sent and received from the carrier frequency and demodulation of a signal is useful in the design.Design a general remote control can be divided into ：transmitters and receivers channel －－control circuit control led lights. the designof the chief purpose is to highlight utility and the economy, simple and twenty metres in 10 ～20completed within the scope of the remote control.Key words: Modulated modulation ；demodulates ；control circuit第一章绪论1.1无线电通信的的发展19世纪末，出现了无线电报。
无线电遥控系统
无线电遥控系统1 论文设计要求1.1 基本要求（1）工作频率：f o=6～10MHz中任选一种频率。
（2）调制方式：AM、FM或FSK……任选一种。
（3）输出功率：不大于20mW（在标准75Ω假负载上）。
（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。
（5）接收机距离发射机不小于10m。
1.2 发挥部分（1）8路设备中的一路为电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。
（2）在一定发射功率下（不大于20mW），尽量增大接收距离。
（3）增加信道抗干扰措施。
（4）尽量降低电源功耗。
2 总体设计方案2.1 方案简略图整个系统由发射系统和接收控制系统两部分组成。
发射系统和接收控制系统组成结构框图如图1-1和1-2所示。
系统的工作原理是首先通过按键编址电路输入所需控制电路的位号，同时启动编码电路产生带有地址编码信息和开关状态信息的编码脉冲信号，再通过无线电发射电路将该信号发射出去。
而无线电接收电路将接收到的编码脉冲信号通过解码电路进行编码地址确认，确认是否为本遥控开关系统地址，然后通过驱动电路来驱动遥控对象8个，且其中一个是电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。
控制器编码调制功放电池图2-2无线电接收机方框图 2.2 无线信号传输部分 （1） 调制方式的选择根据要求，控制对象是8盏灯，其中一盏亮度可调，亮度分为8级，用数码管显示级数，被控状态采用二进制编码。
因课题对频带宽度没有限制，为了提高抗干扰能力，实现方法简单，载波传输采用FSK 调制方式。
（2） 发射机主振电路型式的选择主振可采用晶体振荡或LC 振荡。
课题要求载频为6～10MHz 。
若采用普通晶体倍频方式，假设为三倍频，则晶体频率要低于3.33MHz ，在这种情况下难于获得足够的频偏。
例如，用摩托罗拉公司的单片集成FM 调制芯片MC2833实现2.5MHz 电抗管晶体三倍频调频时，实测三倍频后的最大频偏为420MHz 。
无线电遥控系统
无线电遥控系统1 论文设计要求1.1 基本要求（1）工作频率：f o=6～10MHz中任选一种频率。
（2）调制方式：AM、FM或FSK……任选一种。
（3）输出功率：不大于20mW（在标准75Ω假负载上）。
（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。
（5）接收机距离发射机不小于10m。
1.2 发挥部分（1）8路设备中的一路为电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。
（2）在一定发射功率下（不大于20mW），尽量增大接收距离。
（3）增加信道抗干扰措施。
（4）尽量降低电源功耗。
2 总体设计方案2.1 方案简略图整个系统由发射系统和接收控制系统两部分组成。
发射系统和接收控制系统组成结构框图如图1-1和1-2所示。
系统的工作原理是首先通过按键编址电路输入所需控制电路的位号，同时启动编码电路产生带有地址编码信息和开关状态信息的编码脉冲信号，再通过无线电发射电路将该信号发射出去。
而无线电接收电路将接收到的编码脉冲信号通过解码电路进行编码地址确认，确认是否为本遥控开关系统地址，然后通过驱动电路来驱动遥控对象8个，且其中一个是电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。
控制器编码调制功放电池图2-2无线电接收机方框图 2.2 无线信号传输部分 （1） 调制方式的选择根据要求，控制对象是8盏灯，其中一盏亮度可调，亮度分为8级，用数码管显示级数，被控状态采用二进制编码。
因课题对频带宽度没有限制，为了提高抗干扰能力，实现方法简单，载波传输采用FSK 调制方式。
（2） 发射机主振电路型式的选择主振可采用晶体振荡或LC 振荡。
课题要求载频为6～10MHz 。
若采用普通晶体倍频方式，假设为三倍频，则晶体频率要低于3.33MHz ，在这种情况下难于获得足够的频偏。
例如，用摩托罗拉公司的单片集成FM 调制芯片MC2833实现2.5MHz 电抗管晶体三倍频调频时，实测三倍频后的最大频偏为420MHz 。
电子设计大赛控制类题目汇总
电子设计大赛控制类题目汇总全国大学生电子设计竞赛历年题目（1994－2011）第一届（1994年）全国大学生电子设计竞赛题目题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机。
1．无线电遥控发射机2．无线电遥控接收机二、要求1．基本要求（1）工作频率：fo=6～10MHz中任选一种频率。
（2）调制方式：AM、FM或FSK……任选一种。
（3）输出功率：不大于20mW（在标准75Ω假负载上）。
（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。
（5）接收机距离发射机不小于10m。
2．发挥部分（1）8路设备中的一路为电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。
（2）在一定发射功率下（不大于20mW），尽量增大接收距离。
（3）增加信道抗干扰措施。
（4）尽量降低电源功耗。
注：不能采用现成的收、发信机整机。
三、评分意见项目得分基本要求设计与总结报告：方案设计与论证，理论计算与分析，电路图，测试方法与数据，结果分析50 实际制作完成情况50发挥部分完成第（1）项12 完成第（2）项8 完成第（3）项 5 完成第（4）项 5 特色与创新20电子设计大赛控制类题目汇总·控制类的题目均要注意外界的干扰。
要采取一定的屏蔽措施。
·涉及到电机时要考虑控制部分和电机部分，分开供电。
双电源供电。
将电动机驱动电源与单片机以及其周边电路完全隔离，利用光电耦合传输信号。
这样做虽然不如单电源方便灵活，但可以将电动机所造成的干扰彻底消除，提高了系统稳定性。
·掌握各种算法。
第三届（1997年）C题水温控制系统一、任务设计并制作一个水温自动控制系统，控制对象为1升净水，容器为搪瓷器皿。
水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动控制，以保持设定的温度基本不变。
二、要求1．基本要求（1）温度设定范围为40～90℃，最小区分度为1℃，标定温度≤1℃。
（2）环境温度降低时（例如用电风扇降温）温度控制的静态误差≤1℃。
历年全国电子设计大赛试题总汇
历年全国电子设计大赛试题总汇第一届（1994 年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。
其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。
2．发挥部分（1）输出电压可预置在0～9.9V 之间的任意一个值；（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V 不变）；（3）扩展输出电压种类（比如三角波等）。
三、评分意见项目得分方案设计与论证、理论计算与分析、电路图30 实际完成情况50 基本要求总结报告20完成第一项5发挥部分完成第二项15完成第三项20题目二多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对50 米以外的各路数据，通过串行传输线（实验中用1 米线代替）进行采集的显示和显示。
具体设计任务是：（1）现场模拟信号产生器。
（2）八路数据采集器。
（3）主控器。
二、设计要求1．基本要求（1）现场模拟信号产生器：自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz～2kHz 范围变化，再经频率电压变换后输出相应1～5V 直流电压（200Hz 对应1V，2kHz 对应5V）。
（2）八路数据采集器：数据采集器第1 路输入自制1～5V 直流电压，第2～7 路分别输入来自直流源的5，4，3，2，1，0V 直流电压（各路输入可由分压器产生，不要求精度），第8 路备用。
将各路模拟信号分别转换成8 位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。
（3）主控器：主控器通过串行传输线路对各路数据进行采集和显示。
采集方式包括循环采集（即1路、2 路……8 路、……1 路）和选择采集（任选一路）二种方式。
