12864液晶画波形

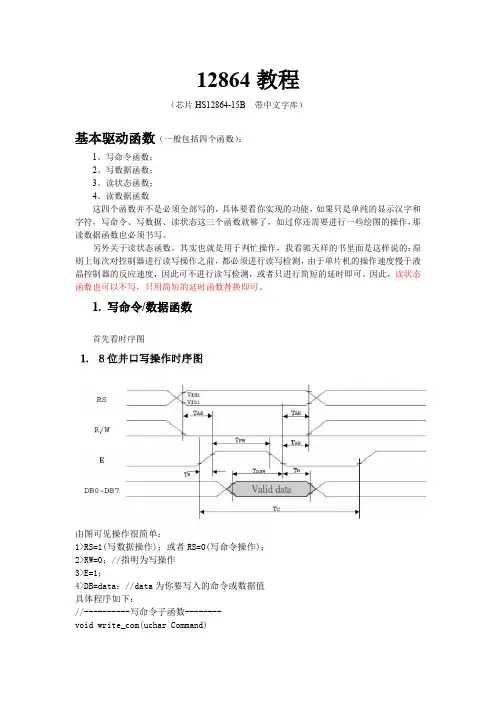

12864教程画点画线换正弦波(非常完整)有程序
功能:选择 4 行中的任一行作反白显示,并可决定反白与否。第一次设定为反白显示,再次 设定时为正常显示
正常 15. 睡眠模式(15H)
0x04
0x05
0x06/0x07
功能:SL=1:脱离睡眠模式; SL=0:进入睡眠模式(外观上和清屏相同)。 16. 扩充功能设定(16H)
功能:DL=1:8-BIT 控制接口; DL=0:4-BIT 控制接口 RE=1:扩充指令集动作; RE=0:基本指令集动作 G=1:绘图显示 ON; G=0:绘图显示 OFF
10. 写资料到 RAM
功能:写入资料到内部的 RAM(DDRAM/CGRAM/GDRAM),每个 RAM 地址 都要连续写入两个字节的资料。 11. 读出 RAM 的值
功能:从内部 RAM 读取数据(DDRAM/CGRAM/GDRAM),当设定地址指令后,若需 读取数据时需先执行一次空的读数据,才会读取到正确数据,第二次读取时则不需要,除非 又下设定地址指令
//大于100uS 的延时程序
write_com(0x01); //Display Clear
delay(10);
//大于10mS 的延时程序
write_com(0x06); //Enry Mode Set,光标从右向左加1位移动
delay(100);
//大于100uS 的延时程序
}
显示图片的初始化函数:
instruction set, G=0 :graphic display OFF
delay(100);
//大于100uS 的延时程序
write_com(0x30); //Function Set
delay(37);
////大于37uS 的延时程序
12864液晶图像显示图文教程——最全版
由图可以看到水平坐标一个单位是两字节(即 16 位 D15~D0),X 地址会自动加 1,是直接加一个单位 (即两字节 16 位),比如 0001(也即 0X80+000X80+01),从第一行第一列跳到第一行第二列。 代码: void display_image(uchar *p) { uchar i,j; write_cmd(0x34);//扩充指令集动作 write_cmd(0x34);//关绘图显示功能 /*上半屏显示设置*/ for(i=0;i<32;i++)//上半屏 { write_cmd(0x80+i);//垂直地址 write_cmd(0x80); //水平地址 for(j=0;j<16;j++) { write_data(*p);//连续写入 16 个字节 p++; } } /*下半屏半屏显示设置*/ for(i=0;i<32;i++)//下半屏 { write_cmd(0x80+i);//垂直地址 write_cmd(0x88);//水平地址 for(j=0;j<16;j++)//连续写入 16 个字节 { write_data(*p); p++; } } write_cmd(0x36);//开绘图显示 write_cmd(0x30);//回到基本指令集 } 源程序: #include <reg52.h> #include "12864.h" X 坐标(水平)方向以 2 字节 Byte 为单位,Y 坐标(垂直) 方向以 1 位 Bit 为单位,先连续写入垂直与水平坐标,再写入 两字节数据到 GDRAM。 这里是这样进行的:i=0 时,j=0,1 时,写入两字节到垂直 (0X80+00)水平(0X80+00)这格(D15~D0)里;然后 X 坐标地址自增 1, 地址变为垂直 (0X80+00) , 水平 (0X80+01) 这格,在 j=2,3 时写入两字节,………一直到垂直(0X80+00) 水平(0X80+07)这格,在 j=14,15 时写入两字节,此时循环 for(j=0;j<16;j++)结束跳出,刚好第一行 128 位写完数据;然后 i++,开始写第二行……
12864液晶位图显示制作

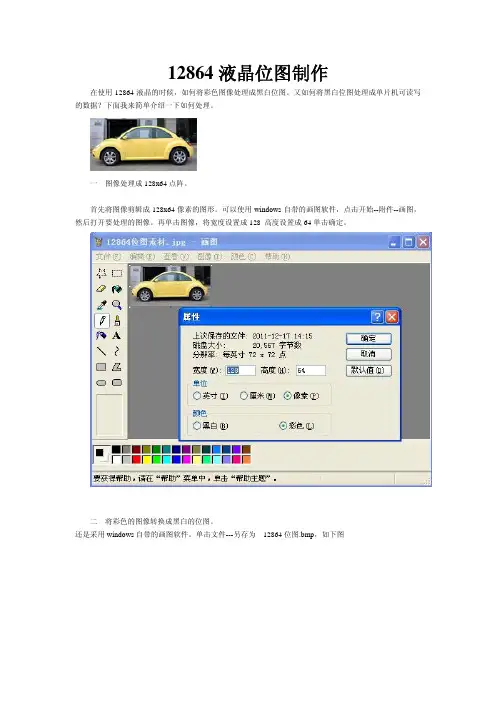

12864液晶位图制作
在使用12864液晶的时候,如何将彩色图像处理成黑白位图。
又如何将黑白位图处理成单片机可读写的数据?下面我来简单介绍一下如何处理。
一、图像处理成128x64点阵。
首先将图像剪辑成128x64像素的图形。
可以使用windows自带的画图软件,点击开始--附件--画图,然后打开要处理的图像。
再单击图像,将宽度设置成128 高度设置成64单击确定。
二、将彩色的图像转换成黑白的位图。
还是采用windows自带的画图软件。
单击文件---另存为—12864位图.bmp,如下图
保存类型为单色位图(*bmp)
单击是(Y)。
三、修改图像
然后单击放大图像,使用画笔和橡皮擦修改图像。
最后得到如下图像。
保存好位图后,需要用字模提取软件将位图转换为单片机格式文件。
四、字模提取
然后点击取模方式中得C51格式。
五、数据写入芯片
这样图像就转换成C51可识别的代码了。
图像转换后将代码拷贝到程序中。
然后烧写后如下
烧写后通电效果。
该取模软件可以在免费下载。
该液晶型号为HA12864K-ZK5,ST7920带汉字库/蓝底白字/串口/并口/或5V带背光带对比度调节。
该液晶可以串口显示图形,也可以并口显示图形。
关于液晶硬件和程序将另外介绍。
用LCD点阵JM12864C显示函数动态波形
LCALL M()V LCALL M()V
SEND—BYTE A。#’13 SEND—BYTE A,#7r
;字节发送
LCALL LCALL RET
SEND—BYTE
DELAYl
;调用延时
同样,cI。R清屏命令子程序也是发送命令码CLR的ASCII码,但
CLR命令没有参数,无需发送参数。子程序如下:
()RDER—CLR:JNB P3.0,¥ ;检测模块是否为闲态
5.期刊论文 刘传宝.申立中.雷基林.徐淑亮.LIU Chuanbao.SHEN Lizhong.LEI Jilin.XU Shuliang 单片机
C167CS的 I/O口模拟串口与PC机通信进行数据采集实现方法的研究 -现代电子技术2007,30(3)
在做柴油机电控系统开发的过程中,为解决单片机C167CS与PC机通信问题,利用C167CS的I/O 口模拟串口与PC机进行通信,通过这种方法可以实现多个 串口,而且串口通讯高效、可靠、标准统一.系统包括目标机采集子程序、目标机数据发送子程序、上位机接收子程序等,并给出了硬件原理图.
长江大学学报(自科版) 2004年12月第1卷第4期 Journal of Yangtze University(Natural Science Edition)Dee.2004 V01.1 No.4
·67·
用LCD点阵JMl2864C显示函数动态波形
付润江 (长江大学电子信息学院,湖北荆州434023)
CLR
T。
;Tl必须由软件清0
RET
需要说明的是,上面两段子程序中的延时子程序DELAYl是必要的,可以通过实验确定,延时大
约不小于10ms,否则LCD无法正常显示。
3结 论
液晶显示12864
液晶显示12864事无巨细,LCD12864上次写了1602的使用,这次来写写LCD12864。
作为绝大多数单片机学习板的液晶显示模块之一,LCD12864功能要比LCD1602要强悍许多。
仅仅是1602的两行英文字母,数字和各种符号,严格来说勉强能显示几个中文,是无法满足我们的需求的。
当需要显示一些稍微复杂的图形的时候,12864的用处就显现出来了。
下面是两个正在工作的LCD12864:跟1602一样,各种型号的LCD12864在价格,性能,效率上也都是大同小异。
据我所知,市场上全新的12864价格在50到80不等,感觉有点贵。
不过,如果你要买的话,最好了解清楚它是不是带字库的。
什么是字库呢?就是在12864里的CGROM存储器里存放有可调用显示的绝大部分的中文和各种符号。
这和我们调用GCC-AVR的各种头文件里的子函数有点类似:如果没有这个头文件,那么你只能自己去编写;同样如果12864没有字库,你也需要自己去编一个字库,只是方式上是通过图形取模软件来转换实现的。
建议对自己实力不太自信的朋友购买带字库的LCD12864。
LCD12864,即像素为128*64的显示液晶。
它的每一行横向一共有128个可显示点,每一列纵向有64个,这些“点”其实也都是一个个发光二极管。
它可以在一个16*16的点阵区域上显示一个中文;也可以在一个8*16的点阵区域显示一个非中文字符,一般称为半宽字体。
即一个中文字所占显示面积是一个非中文字符的两倍。
LCD12864其实还有个叫法叫12864图形点阵,看出关键了么?对了,点阵二字。
归根结底,它是一个点阵。
既然是点阵,那么它的工作原理就和我们以前接触的LED点阵类似。
即在要点亮的“点”上赋予正向压降即可。
理解这点,对使用12864的图形显示功能有基础作用。
关于LCD12864的引脚结构和功能,并非全部的LCD12864引脚都是一样的。
在此无法一一叙述。
我们论坛板子的LCD12864接口是20个引脚,并行数据总线的LCD12864。
12864液晶显示器种类识别
12864液晶显示器种类识别12864液晶种类繁多,光常用的控制器就有4种,每一种都有自己的特点。
当然指令也各不相同。
学习者不搞明白液晶类型,肯定是无从下手。
1. 12864液晶的型号通常的型号是XX12864A,XX12864B,XX12864C,XX12864-1,XX12864-2,XX12864-3之类。
前面的XX是厂家的标志,中间的12864指的是12864点阵,后面的A,B,C,-1,-2,-3是液晶的编号。
一个厂家生产的12864液晶有许多种,于是ABCDE或者12345的一路往下排。
比如有的网友给一个型号12864B,这不是一个规范的型号,不能给使用者提供任何信息,这种不规范型号的液晶通常不是正规厂家生产的。
找到规范的型号,用户可以自己搜索到正规厂家的网站,然后下载资料。
2. 12864液晶的控制器上文提到的4种这里介绍一下。
(1)ST7920类这种控制器带中文字库,为用户免除了编制字库的麻烦,该控制器的液晶还支持画图方式。
该类液晶支持68时序8位和4位并口以及串口。
(2)KS0108类这种控制器指令简单,不带字库。
支持68时序8位并口。
(3)T6963C类这种控制器功能强大,带西文字库。
有文本和图形两种显示方式。
有文本和图形两个图层,并且支持两个图层的叠加显示。
支持80时序8位并口。
(4)COG类常见的控制器有S6B0724和ST7565,这两个控制器指令兼容。
支持68时序8位并口,80时序8位并口和串口。
COG类液晶的特点是结构轻便,成本低。
各种控制器的接口定义:接口定义ST7920GNDVCCV0RSR/WEDB0-DB7PSBRESVOUTBLABLKGND VCCV0RSR/WEDB0-DB7 CS1CS2 RES VOUT BLA BLKT6963C FGGND VCCV0WRRDDB0-DB7 RSCSRESFSBLA BLKS6B0724 GND VCCRSWRRDCSDB0-DB7BLABLK其中PSB是ST7920类液晶的标志性引脚;CS1和CS2是KS0108类引脚的标志性引脚;FS是T6963C类液晶的标志性引脚。
12864液晶画点和画任意两点间直线 原理
12864液晶画点和画任意两点间直线原理、算法及程序原码12864液晶画点和画任意直线的原理和算法程序原码经验证可行12864实际上是256x64二维显示空间,整个液晶屏分上下两个半屏。
整个屏一共有256列,64行。
可以把它分成16大列,每一大列包含16列。
图形RAM的起始址址为0x80,设置读或写的地址时,要先写Y坐标,再写X坐标。
要使用画图功能,就要设置扩允指令集。
画点原理:先确定坐标->读出数据->修改数据->数据写回原处。
程序原码://画点函数void Draw_Point(uchar x,uchar y,uchar color){uchar row,tier,row_bit;uchar ReadOldH,ReadOldL;tier=x>>4; //把256列分成16大列,每大列包含16列row_bit=x&0x0f; //计算所给坐标在某一大列中的哪一列if(y<32) //分上下半屏显示row=y; //上半屏else{row=y-32; //下半屏tier+=8;}WriteCommand(0x34); //8Bit扩充指令集,即使是36H也要写两次WriteCommand(0x36); //绘图ON,基本指令集里面36H不能开绘图WriteCommand(0x80+row); // 行位置WriteCommand(0x80+tier); // 列位置ReadData();ReadOldH=ReadData();//某大列的前8列数据,低位在前,高位在后ReadOldL=ReadData();//某大列的后8列数据if( row_bit < 8 ) //修改读出的数据{switch( color){case 0 : ReadOldH &=( ~( 0x01 << ( 7 - row_bit ))) ;break ;case 1 : ReadOldH |= ( 0x01 << ( 7 - row_bit )) ;break ;case 2 : ReadOldH ^= ( 0x01 << ( 7 - row_bit )) ;break ;default : break ;}}else{switch(color){case 0 : ReadOldL &= (~( 0x01 << ( 15 - row_bit ))) ;break ;case 1 : ReadOldL |= ( 0x01 << ( 15 - row_bit )) ;break ;case 2 : ReadOldL ^= ( 0x01 << ( 15 - row_bit )) ;break ;default : break ;}}WriteCommand(0x80+row); // 行位置WriteCommand(0x80+tier); // 列位置WriteData( ReadOldH ) ;//把修改后的数据写回原地址WriteData( ReadOldL ) ;}画任意两点间直线的原理和算法:采用Bresenham画线算法。
LCD点阵12864画曲线
//作为列(Y)地址指针。每读写一次其自动加一,指向下一列DDRAM单元
wcode(x,1,1);
wcode(y,1,1);
}
///////////clear清屏///////////////
/*-- 宽度x高度=128x64 --*/
0x00,0x00,0x00,0x2A,0x2A,0x3E,0x00,0x3E,0x22,0x3E,0x00,0xFF,0x04,0x04,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
{ wcode(0x3f,1,1);//显示开//0x3e关
set_startline(0);//起始行第0行
clear();//清屏
}
///////////////////////
void delay (uint k)//延时
{
while(k--);
}
////////复位///////////
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
玩转12864液晶显示图片
玩转12864液晶显示图片,画点,画任意直线2009-10-30 01:24通过上一篇的实验,相信大家都掌握了显示字符的基本用法。
下面我们来看一下12864液晶更高级的用法。
首先是它的绘图功能。
让我们先来显示一整副的图片吧,也就是128x64大小。
在使用绘图功能时,先要打开扩充指令集,然后再打开绘图功能。
接着就是送数据显示了。
这里我们首先要弄明白ST7920的显示坐标关系。
其显示坐标如下。
从图中可以看出,X方向共有8个字(16个字节)Y方向共有0~31 行分为上下两个屏。
弄懂了之后我们就可以依照此坐标来显示一整屏的图片了。
随便用一个图片的提取转换软件,讲一副126X64大小的图片转换成字节数据,总共字节大小为128*64/8 = 1024个字节。
下面我们来看看这个显示整屏图像的函数void v_Lcd12864DrawPicture_f( unsigned char code *pPicture ){unsigned char i, j, k ;for( i = 0 ; i < 2 ; i++ )//分上下两屏写{for( j = 0 ; j < 32 ; j++ ){v_Lcd12864SendCmd_f( 0x80 + j ) ;//写Y坐标if( i == 0 ) //写X坐标{v_Lcd12864SendCmd_f( 0x80 ) ;}else{v_Lcd12864SendCmd_f( 0x88 ) ;}for( k = 0 ; k < 16 ; k++ ) //写一整行数据{v_Lcd12864SendData_f( *pPicture++ ) ;}}}v_Lcd12864SendCmd_f( 0x30 ) ;}看看效果图片如下:显示一个人的图像下面来看看如何在任意一个位置显示或者是擦除一个点对于12864这种二值显示屏来说,其显示状态无外乎显示和不显示一个点这两种状态。
