CAD绘图基础知识教学完整PPT课件
点显示样式更改：
更改位置：目格录式点下样精式一选张PPT课件上一张 首页
23
十四、文字
1、单行文字
定义：文字一行为一个对象
命令执行位置：绘图文字单行文字 输入操作： ①执行命令
②选择文字输入的开始点 ③确定文字高度 ④在命令行输入文字 ⑤回车
选项：1、对正：设置文字的对齐方式 2、样式：设置文字所使用的文字样式
目录 下精一选张PPT课件上一张 首页
25
1、多行文字
定义：文字为一个文本方式，不管多少行都为一个对象
命令执行位置：绘图文字多行文字
输入操作：①执行命令
②绘制文字输入框 ③编辑文字 ④确定
注：多行文字中可插入特殊符号，可设置文字颜色，可以和 文本一样的编辑
目录 下精一选张PPT课件上一张 称：：选新择建插块入的块名时称使用的插入点 （设可置以将用当鼠前标视和图键上盘选组指择成定对块）象的：线选“择保要组成块的对象
留”、“转换为块”还是“删除”掉
设置块的单位和说明，（可以设置， 也可以不设置）
目录 下精一选张PPT课件上一张 首页
32
2、插入块
命令位置：1、插入块 2、绘图工具栏上 （ ）
36
五、旋转 命令： Rotate 作用：旋转对象 操作方法：1、执行命令
2、选择要旋转的对象，右键 3、选择旋转的中心点 4、指定旋转的角度
六、缩放
命令：scale 作用：移动对象 操作方法：1、执行命令
2、选择缩放的对象，右键 3、指定缩放的中心 4、指定缩放的比例
目录 下精一选张PPT课件上一张 首页
颜色：用于设置填充的颜色
用于设置填充颜色的淅变方式
居中：设置淅变颜色方式是否 与中间为淅变中心
《AutoCAD教程》课件
AutoCAD支持VBA宏和.NET API，用户可以通过编程方式自 定义工具栏、菜单和其他界面元 素，实现自动化操作。
多平台支持
AutoCAD支持Windows、Mac OS X、iOS和Android等多个操 作系统平台。
AutoCAD的应用领域
建筑和土木工程
AutoCAD广泛应用于建筑设计和施工领域，包 括平面图、立面图、剖面图、施工图等。
打开文件
打开已经存在的AutoCAD文件 ，可以浏览不同的目录和文件 类型。
保存文件
将当前文件保存到磁盘上，可 以选择不同的保存格式和位置 。
另存为
将当前文件另存为一个新的文 件，可以修改文件名和保存位
置。
1985年，AutoCAD 2.0 版本发布，增加了许多新 功能，如3D建模和渲染 。
1993年，AutoCAD R14 版本发布，引入了 Windows操作系统支持 。
2021年，AutoCAD最新 版本为AutoCAD 2023， 增加了许多新功能和改进 。
2000年，AutoCAD 2000版本发布，标志着 AutoCAD进入新千年。
AutoCAD的主要功能和特点
2D和3D绘图
AutoCAD提供了强大的2D和3D 绘图工具，包括线、圆Βιβλιοθήκη 弧、多 边形等基本图形元素以及高级的
3D建模和渲染工具。
精确测量和标注
AutoCAD支持各种测量和标注 工具，如长度、角度、面积等， 方便用户对图形进行精确的测量
和定位。
01
03
02 04
自定义和脚本功能
绘图区域
是用户进行绘图的主要区域， 可以通过鼠标进行各种操作。
标题栏
显示当前文档的名称和路径， 以及一些常用命令的快捷方式 。
多平台支持
AutoCAD支持Windows、Mac OS X、iOS和Android等多个操 作系统平台。
AutoCAD的应用领域
建筑和土木工程
AutoCAD广泛应用于建筑设计和施工领域，包 括平面图、立面图、剖面图、施工图等。
打开文件
打开已经存在的AutoCAD文件 ，可以浏览不同的目录和文件 类型。
保存文件
将当前文件保存到磁盘上，可 以选择不同的保存格式和位置 。
另存为
将当前文件另存为一个新的文 件，可以修改文件名和保存位
置。
1985年，AutoCAD 2.0 版本发布，增加了许多新 功能，如3D建模和渲染 。
1993年，AutoCAD R14 版本发布，引入了 Windows操作系统支持 。
2021年，AutoCAD最新 版本为AutoCAD 2023， 增加了许多新功能和改进 。
2000年，AutoCAD 2000版本发布，标志着 AutoCAD进入新千年。
AutoCAD的主要功能和特点
2D和3D绘图
AutoCAD提供了强大的2D和3D 绘图工具，包括线、圆Βιβλιοθήκη 弧、多 边形等基本图形元素以及高级的
3D建模和渲染工具。
精确测量和标注
AutoCAD支持各种测量和标注 工具，如长度、角度、面积等， 方便用户对图形进行精确的测量
和定位。
01
03
02 04
自定义和脚本功能
绘图区域
是用户进行绘图的主要区域， 可以通过鼠标进行各种操作。
标题栏
显示当前文档的名称和路径， 以及一些常用命令的快捷方式 。

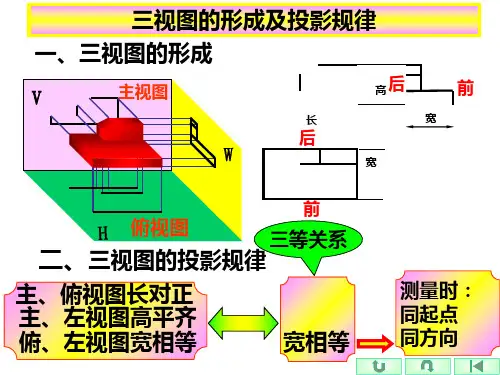

AutoCAD绘图电子讲稿PPT课件
5
§17-1 计算机绘图及AutoCAD简介
一、计算机绘图简介
• 计算机图形学是近五十年来随着计算机科学技术的 发展而产生的一门新兴学科。
• 它是计算机辅助设计CAD和计算机辅助制造CAM 的重要组成部分。
• 应用范围广泛：不仅应用在机械、建筑、电子、航 空、服装、石油、汽车设计与制造等行业，而且在 地理（质）学、计算机动画设计、仿真模拟及计算 机辅助教学等领域也有大规模的应用。
10
§17-1 计算机绘图及AutoCAD简介
二、AutoCAD 绘图系统概述
其余
AutoCAD是美国Autodesk公司于1982年首 次推出的交互式绘图软件，经过这些年来的发展， 其版本由最初的 AutoCAD R1.0开始，发展到现 在的AutoCAD 2007 。其功能日趋完善、使用 愈加方便，从简单的二维绘图发展到集二维绘图、 三维实体造型设计、真实感立体显示及通用数据 库管理于一体的高级绘图软件。
•F11—切换目标捕捉点自动跟踪功能
14
§17-1 计算机绘图及AutoCAD简介 六、Auto CAD的基本概念
• 1．Auto CAD图形 • 2．坐标系统 • 3．绘图单位 • 4．Auto CAD的实体 • 5．图形极限、图形范围及显示范围
15
§17-1 计算机绘图及AutoCAD简介 七、Auto CAD命令输入方法
•F1—帮助键 •Esc—取消或中断命令 •F2—文本窗口与图形窗口切换键 •绝大多数情况下，空格键=回车键
•F3—切换自动目标捕捉状态（OSNAP）
•F4—切换数字化仪状态
•F5—切换等轴测面的各方式
•F6—切换坐标显示状态
•F7—切换栅格显示状态
•F8—切换正交状态
§17-1 计算机绘图及AutoCAD简介
一、计算机绘图简介
• 计算机图形学是近五十年来随着计算机科学技术的 发展而产生的一门新兴学科。
• 它是计算机辅助设计CAD和计算机辅助制造CAM 的重要组成部分。
• 应用范围广泛：不仅应用在机械、建筑、电子、航 空、服装、石油、汽车设计与制造等行业，而且在 地理（质）学、计算机动画设计、仿真模拟及计算 机辅助教学等领域也有大规模的应用。
10
§17-1 计算机绘图及AutoCAD简介
二、AutoCAD 绘图系统概述
其余
AutoCAD是美国Autodesk公司于1982年首 次推出的交互式绘图软件，经过这些年来的发展， 其版本由最初的 AutoCAD R1.0开始，发展到现 在的AutoCAD 2007 。其功能日趋完善、使用 愈加方便，从简单的二维绘图发展到集二维绘图、 三维实体造型设计、真实感立体显示及通用数据 库管理于一体的高级绘图软件。
•F11—切换目标捕捉点自动跟踪功能
14
§17-1 计算机绘图及AutoCAD简介 六、Auto CAD的基本概念
• 1．Auto CAD图形 • 2．坐标系统 • 3．绘图单位 • 4．Auto CAD的实体 • 5．图形极限、图形范围及显示范围
15
§17-1 计算机绘图及AutoCAD简介 七、Auto CAD命令输入方法
•F1—帮助键 •Esc—取消或中断命令 •F2—文本窗口与图形窗口切换键 •绝大多数情况下，空格键=回车键
•F3—切换自动目标捕捉状态（OSNAP）
•F4—切换数字化仪状态
•F5—切换等轴测面的各方式
•F6—切换坐标显示状态
•F7—切换栅格显示状态
•F8—切换正交状态
《AutoCAD简单介绍》ppt课件
外部参照管理
AutoCAD提供了外部参照管理器，可以对引入的外部参照进行管理，如重新加载、卸载、绑定等操作。同 时，还可以设置外部参照的显示状态、图层、颜色等属性。
设计中心的使用
设计中心概述
设计中心是AutoCAD中的一个重 要工具，它提供了对图形文件、 块、图层、样式等资源的浏览和 管理功能。通过设计中心，用户 可以方便地查找和重用已有的设 计资源。
其他领域
AutoCAD还可应用于土木工程、水利 工程、航空航天、船舶设计等多个领 域。
01 05
02
机械设计
AutoCAD可用于机械设计中的零部件 设计、装配图设计、工程图绘制等。
03
电气设计
AutoCAD提供了丰富的电气设计工具 和功能，可用于电路图设计、控制原 理图设计、电气柜布局等。
04
城市规划
随着计算机技术的不断发展和 普及，AutoCAD的功能和性能 也不断提升，满足了用户不断 增长的需求。
03
近年来，AutoCAD不断推出新 的功能和工具，如三维打印、 云计算等，以适应不断变化的 市场和行业趋势。
AutoCAD的应用领域
建筑设计
AutoCAD是建筑设计领域最常用的软 件之一，可用于绘制建筑平面图、立 面图、剖面图等。
基本三维实体的创建
学习创建长方体、圆柱体、圆锥体等基本三维实 体的方法。
3
三维实体编辑技巧
掌握布尔运算、倒角、圆角等三维实体编辑工具 的使用。
参数化设计概念
参数化设计的定义与优势
01
理解参数化设计的概念，了解其在提高设计效率和准确性方面
的优势。
参数化设计的实现方式
02
学习使用AutoCAD中的参数化设计工具，如参数管理器、动作
AutoCAD提供了外部参照管理器，可以对引入的外部参照进行管理，如重新加载、卸载、绑定等操作。同 时，还可以设置外部参照的显示状态、图层、颜色等属性。
设计中心的使用
设计中心概述
设计中心是AutoCAD中的一个重 要工具，它提供了对图形文件、 块、图层、样式等资源的浏览和 管理功能。通过设计中心，用户 可以方便地查找和重用已有的设 计资源。
其他领域
AutoCAD还可应用于土木工程、水利 工程、航空航天、船舶设计等多个领 域。
01 05
02
机械设计
AutoCAD可用于机械设计中的零部件 设计、装配图设计、工程图绘制等。
03
电气设计
AutoCAD提供了丰富的电气设计工具 和功能，可用于电路图设计、控制原 理图设计、电气柜布局等。
04
城市规划
随着计算机技术的不断发展和 普及，AutoCAD的功能和性能 也不断提升，满足了用户不断 增长的需求。
03
近年来，AutoCAD不断推出新 的功能和工具，如三维打印、 云计算等，以适应不断变化的 市场和行业趋势。
AutoCAD的应用领域
建筑设计
AutoCAD是建筑设计领域最常用的软 件之一，可用于绘制建筑平面图、立 面图、剖面图等。
基本三维实体的创建
学习创建长方体、圆柱体、圆锥体等基本三维实 体的方法。
3
三维实体编辑技巧
掌握布尔运算、倒角、圆角等三维实体编辑工具 的使用。
参数化设计概念
参数化设计的定义与优势
01
理解参数化设计的概念，了解其在提高设计效率和准确性方面
的优势。
参数化设计的实现方式
02
学习使用AutoCAD中的参数化设计工具，如参数管理器、动作
《CAD绘图软件基本操作培训》ppt课件(图文)
• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框 来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则 图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始 点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片 文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用 工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查 询功能（aa），按照命令提示操作“加模式（A）”。
2、创建面域
由某些对象围成的封闭区域（圆、椭圆、封闭的二维多段线和封闭的样 条曲线等）都可以转化为面域。
选择“绘图”|“面域”命令(REGION)，按照命令提示操作，选择一个 或多个用于转换为面域的封闭图形，按下回车/空格后即可将它们转换为面域。
《AutoCAD教案》PPT课件
软件环境
Win95/98/2000/xp、Win NT4.0 ……等
ppt课件
4
软件的安装
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
8
ppt课件
9
ppt课件
10
ppt课件
11
ppt课件
12
ppt课件
13
软件的启动、界面初始
作图窗口和十字光标
下拉式菜单 工具条 状态栏
❖ 命令提示行 ❖ 坐标图标 ❖ 屏幕菜单
❖ 滚动条
ppt课件
14
软件的作图原则（一）
作图步骤：设置图幅——设置单位— —设置图层——开始绘图
始终以1：1绘图，打印时，可在图纸 空间内设置打印比例
为不同的图元对象设置不同的图层、 颜色、笔宽
作图时应随时注意命令提示行，根据 提示决定下一步动作，这可以有效的 绘图效率和减少误操作
ppt课件
边形内的对象以及与多边形相交的对象均
被选中
ppt课件
28
第四课：高级编辑技巧（1）
绘图命令
参照线、射线、徒手画(sketch)skpoly、样条曲线、修订云线
修改命令
对象特性、夹点功能、面域造型、布尔运算、多段线编辑
命令的“先选择后执行”(付4-1) 透明命令
Zoom\pan\help\snap\grid\cal\ddosnap\ddlmodes\ddrmode\d dgrips\redraw\layer
ppt课件
19
坐标系统
世界坐标系统 (wcs) 迪卡尔坐标系统 (ccs) 用户坐标系统 (ucs)
ppt课件
20
ห้องสมุดไป่ตู้
Win95/98/2000/xp、Win NT4.0 ……等
ppt课件
4
软件的安装
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
8
ppt课件
9
ppt课件
10
ppt课件
11
ppt课件
12
ppt课件
13
软件的启动、界面初始
作图窗口和十字光标
下拉式菜单 工具条 状态栏
❖ 命令提示行 ❖ 坐标图标 ❖ 屏幕菜单
❖ 滚动条
ppt课件
14
软件的作图原则（一）
作图步骤：设置图幅——设置单位— —设置图层——开始绘图
始终以1：1绘图，打印时，可在图纸 空间内设置打印比例
为不同的图元对象设置不同的图层、 颜色、笔宽
作图时应随时注意命令提示行，根据 提示决定下一步动作，这可以有效的 绘图效率和减少误操作
ppt课件
边形内的对象以及与多边形相交的对象均
被选中
ppt课件
28
第四课：高级编辑技巧（1）
绘图命令
参照线、射线、徒手画(sketch)skpoly、样条曲线、修订云线
修改命令
对象特性、夹点功能、面域造型、布尔运算、多段线编辑
命令的“先选择后执行”(付4-1) 透明命令
Zoom\pan\help\snap\grid\cal\ddosnap\ddlmodes\ddrmode\d dgrips\redraw\layer
ppt课件
19
坐标系统
世界坐标系统 (wcs) 迪卡尔坐标系统 (ccs) 用户坐标系统 (ucs)
ppt课件
20
ห้องสมุดไป่ตู้
《cad教学课件》01第一章autocad入门及绘图基础
1993年
AutoCAD 2000发布，引入了全新的用户界面 和3D建模功能。
2000年
AutoCAD 2004引入了参数化绘图和表格功能 。
AutoCAD的应用领域
01
建筑设计
用于绘制建筑平面
图、立面图、剖面
02
图等。
机械设计
用于绘制机械零件 、装配图等。
04
园林设计
用于绘制园林景观
03
、绿化规划等。
电子设计
用于绘制电路板和 电路设计。
AutoCAD的基本功能
2D绘图
包括直线、圆、弧线、多段线等 基本绘图功能。
编辑图形
提供移动、复制、旋转、缩放等 编辑命令，方便对图形进行修改。Fra bibliotek图层管理
支持创建、编辑和管理图层，方 便对图形进行组织和管理。
标注尺寸
提供线性、角度、半径和直径等 标注命令，方便对图形进行测量
《cad教学课件》01第一章autocad入
门及绘图基础
$number {01}
目 录
• AutoCAD软件简介 • AutoCAD绘图基础 • 绘制基础图形 • 文件管理及数据共享 • 课程总结与展望
01
AutoCAD软件简介
AutoCAD的发展历程
1982年
Autodesk公司推出AutoCAD 1.0，标志着CAD 软件的诞生。
注重实践，结合实际项目 应用
参加线上/线下培训班，提 高学习效率
THANKS
导出文件
如果您需要将AutoCAD文件与其他软件共享或打印，可以使 用"File"菜单中的"Export"选项来导出文件。在弹出的对话框 中，选择要导出的文件类型和目标位置，并按照提示完成操 作。
AutoCAD培训PPT课件
@ 5<90 @ 10<45
2021/3/7
CHENLI
坐标原点(0,0)
28
AutoCAD基本绘图 第三章 2. 绝对坐标、相对坐标、相对极坐标
相对极坐标
利用相对极坐标绘图
2021/3/7
CHENLI
29
AutoCAD基本绘图 第三章 4 . 坐标参数设置
坐标的设置
草图设置 1 、[工具] 菜单 [草图设置] 2、右键状态栏 [动态 输入] 下[动态输入设置]
利用鼠标选择对象 框选
按下鼠标左键 → 松开 → 左上至右下(左下右上)框选
选中被 完全框住 的对象
按下鼠标左键 → 松开 → 右上至左下(右下左上)框选 选中与框线相交或完全框住 的对象
栏选
按下鼠标左键 → 不松开 →左上至右下(左下右上)框
选
按下鼠标左键 → 不松开 →右下至左上(右上左下)框
选
AutoCAD基本操作 第二章 7. 复制/剪切/移动/删除
复制/剪切到粘贴 板
菜单 复制/剪切
编辑菜单→ 复制/剪切
工具栏 复制/剪 切
右键菜单复制/剪 切
右键菜单→ 剪贴板 →复制/剪切
可以将图形粘贴到其它程序
2021/3/7
CHENLI
16
AutoCAD基本操作 第二章 7. 复制/剪切/移动/删除
2021/3/7
第十一章 打印及输出
CHENLI
2
认识 AutoCAD 第一章 AutoCAD发展历程
CAD 意为 <计算机辅助设计> (ComputerAidedDesign)
是用计算机系统协助产生、修改、分析和优化设计的技术。
《Autocad课件》课件
Autocad的应用场景
Autocad广泛应用于建筑、工 程和制造业，用于设计建筑 平面图、机械图和电路图等。
Autocad的优势
Autocad具有强大的绘图和编 辑功能，能够提高绘图效率 和准确性，支持多种文件格 式的导入和导出。
二、界面介绍
Autocad的主界面
Autocad的主界面包括工具栏、菜 单栏和命令行，提供了各种绘图 工具和选项。
绘制矩形
2
和多段线，创建基本形状和轮廓。
使用Autocad的矩形工具绘制不同尺寸和
角度的矩形，用于绘制建筑平面图和工 程图纸。
3
绘制圆形
使用Autocad的圆形工具绘制不同半径和
直径的圆形，用于绘制管道和轮廓。
绘制多边形
4
使用Autocad的多边形工具绘制正多边形
和不规则多边形，用于绘制地块和建筑
轮廓。
操作图层和布局
通过操作图层和布局，用户 可以对绘图内容进行分组和 管理，以便更好地组织和展 示图形。
通过块和引用来处理对象
使用Autocad的块和引用功能，可以复用和管理 图形中的对象，提高工作效率。
通过样式来设置对象的属性
Autocad样式功能可以统一设置对象的属性，如 线型、线宽和颜色，保持图形的一致性。
Autocad的常用工具栏
Autocad的命令输入区
常用工具栏包括绘图工具、修改 工具、文本工具和图层工具，方 便用户进行快速绘图和编辑操作。
命令输入区是用户与Autocad进行 交互的地方，用户可以直接输入 命令进行绘图和编辑操作。
三、基本操作
1
绘制线条
使用Autocad的线条工具绘制直线、曲线
Autocad的授权问题
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD简介
建筑工程CAD的缺点：
⑴、对图纸的整体把握不直观。 ⑵、做方案时对灵感的启发性差。 ⑶、有些错误只能在图纸打出来后才能发现。
CAD简介
学习中注意的问题 ：
1、扎实基础 2、循序渐进
3、学以致用
4、熟能生巧
AutoCAD 2004的系统简介
启动
执行命令方式： 通过桌面快捷方式：双击图标 [开始]菜单方式：[开始]-[程序]-[Autodesk] [AutoCAD 2004] 打开AutoCAD文件方式：双击图形文件。 （注意：CAD2004可以打开多个文件）
CAD简介
建筑工程CAD的优越性
⑴、很方便对二维、三维图形进行修改，获得满意的 设计。 ⑵、精度高，制图规则统一。可精确定点坐标、测量 误差、标注尺寸、运算。 ⑶、加快了设计进度。强大的编辑功能大大提高图形 绘制的速度，避免重复性绘图工作，各工种之间可共用 条件图。 ⑷、改善了工作条件，不用整天趴图版。
命 令 行
坐标系图标
绘图区标签
功能按钮
AutoCAD 2004的系统简介
坐标系
X轴正方向水平向右； y轴正方向垂直向上； Z轴正方向垂直屏幕向外； 坐标原点在绘图区左下角。
AutoCAD 2004的系统简介
坐标输入法
①、绝对坐标输入法：平面上各点的位置都是以世界 坐标系的原点O（0，0）为参考点定位的。 A、绝对直角坐标：表达方式（X,Y,Z）“,”为英文标点， （ X,Y,Z）各轴的坐标定义点的位置。 B、绝对极坐标：通过某点相对于原点的长度和角度来定 义的，原点为极点。表达方式：“L<a” 注意：系统默认逆时针测量角度。
AutoCAD 2004的系统简介 AutoCAD 2004的工作界面
标题栏：位于工作界面最上方，显示程序名称及正打开 的文件名称。 菜单栏：11个主菜单下又包括子菜单（下拉菜单），菜 单栏包括了AutoCAD所有的命令。注意： 菜单后带“（）”的字母，为该命令对应的快捷键， 表示打开下拉菜单后可以不用鼠标点击，而是直接按下 快捷键即可执行命令； 菜单后带“„”，点此菜单出现一个对话框；
AutoCAD 2004的系统简介 AutoCAD 2004的工作界面
菜单栏： 菜单后带“◣ ”，表示该命令下还拥有子命令； 菜单后带“ Ctrl+?”，表示键盘快捷键； 菜单后带“黑色字符”为有效菜单命令，“灰色字符” 为有效菜单命令。
AutoCAD 2004的系统简介 AutoCAD 2004的工作界面
AutoCAD 2004的系统简介
坐标输入法
②、相对坐标输入法：都是相对于某一特定点而言的。 A、相对直角坐标：点相对于某一特定点的X、Y、Z轴3 个方向上的坐标变化。表达方式：“@x，y，z” B、相对极坐标：以前一个操作点作为极点，表达方式： “@L<a”
AutoCAD 2004的系统简介
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
图形文件管理－新建文件： 执行命令方式： 1）【文件】 － 【新建】； 2） 命令行New↙； 3）键盘Ctrl+N组合键。
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
图形文件管理－打开文件 ： 执行命令方式： 1）【文件】 － 【打开】； 2） 命令行OPEN↙； 3）键盘Ctrl+O组合键。
样条曲形
功能：绘制通过或接近指定点的拟合曲线 执行命令方式： 绘图工具栏 命令行：SPL 下拉菜单：【绘图】——【样条曲形】
基本图形二维绘制
图案填充
功能：使用指定线条图案来填充图形的指定区域，常用于
表达剖切面或不同类型物体对象的外观纹理等 执行命令方式： 绘图工具栏 命令行：BH 下拉菜单：【绘图】——【图案填充】
基本图形二维绘制
构造线
功能：绘制两端无限延伸直线 执行命令方式： 绘图工具栏 命令行：XL(XLINE) 下拉菜单：【绘图】——【构造线】
基本图形二维绘制
圆
功能：绘制两端无限延伸直线 执行命令方式： 绘图工具栏 命令行：C 下拉菜单：【绘图】——【圆】
基本图形二维绘制
（X,Y）
L
（L<θ）
θ
（0,0）
（0,0）
绝对直角坐标
绝对极坐标
AutoCAD 2004的系统简介
（@5,6）
6
5 （0,0） （0,0）
5
（@5<40）
40
相对直角坐标
相对极坐标
基本图形二维绘制
直线
功能：绘制一条线段或多条首尾相连的线段（与我们一般
意义上所说的直线有所区别，它有端点） 执行命令方式： 绘图工具栏：直线 命令行：L (LINE) 下拉菜单：【绘图】——【直线】
绘图工具栏
命令行：REC 下拉菜单：【绘图】——【矩形】
基本图形二维绘制
多段形
功能：绘制由多段直线或圆弧组成的一个组合体，它们既
可以一起编辑，也可以分别编辑，还可以具有不同的宽度 执行命令方式： 绘图工具栏 命令行：PL 下拉菜单：【绘图】——【多段形】
基本图形二维绘制
基本图形二维绘制
多边形
功能：绘制边数为3——1024的正多边形执行命令方式： 绘图工具栏 命令行：POL 下拉菜单：【绘图】——【多边形】 说明： 根据命令行提示，首先输入边基本图形二维绘制
矩形
功能：绘制边数为3——1024的正多边形执行 命令方式：
AutoCAD 2004的系统简介
退出
执行命令方式： 窗口控制：单击标题栏右边的x按钮； 单击标题栏左边的图标，下拉菜单中选择[关闭] ； 双击标题栏左边的图标 a ； 键盘上Alt+F4组合键。 操作命令：命令行中键入Quit或Exit后↙； [文件] -[退出]； 注意：提示框的出现（提醒是否存盘） 是 否 取消
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
图形文件管理－修复文件 ： 执行命令方式： 1）【文件】－【绘图实用程序】－【修复】； 2）命令行：Recover ↙。
AutoCAD 2004的系统简介
标题栏 工 具 栏
菜单栏
Sandard标准工具栏
绘图区(图形窗口) 十字光标
间的间距及平行线的数目可以调整。 执行命令方式： 命令行：ML (MLINE) 下拉菜单：【绘图】——【多线】
基本图形二维绘制
多线
注意：绘图工具栏没有（由于使用次数不是很多） 说明： “对正”选项设置绘制平行线时，鼠标是随着平行线的上
端、下端还是中间移动 “比例”选项表示平行线宽度
基本图形二维绘制
直线
说明：
在绘制过程中，如果刚刚画的一个线段错误需要返回，则
再命令提示下键入“U”，然后按“ENTER”键、空格键 或鼠标右键/放弃可删除刚刚绘制的直线 在“指定下一点”的提示后可直接距离输入法绘制直线
基本图形二维绘制
多线
功能：绘制一条由多条平行线组成的组合对象，平行线之
工具栏： 有29种工具栏，也可以自定义工具栏[视图]-工具 栏。它形象、直观，在任何工具栏上单击鼠标右键都可 打开工具栏。可分为： 1）固定工具栏：上边两条[标准]、[样式]、[图层]、[特 性]；左边是[绘图] 、[修改]默认打开的工具栏。 2）浮动工具栏：可随意打开、关闭、拖动。 3）镶嵌工具栏（嵌套工具栏）：嵌套在工具栏中的工具栏， 按钮的右下角有一个小三角形标志。
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
图形文件管理－存储文件 ： 执行命令方式： 1）【文件】 － 【保存】； 2） 命令行SAVE↙； 3）键盘Ctrl+S组合键。
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
图形文件管理－存储文件 ： 注意：AutoCAD图形以“.dwg”格式保存，还可以R12、 R14、LT2000等低版本保存，也可用DWF、DWS、 DWT等格式保存。 Save As[另存为]命令可以保存原图形。 可以设置密码，加强图纸保密措施。
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
绘图区： 它是一个无限大的区域（可按照实际尺寸在绘图区绘制 各种图形）
AutoCAD 2004的系统简介
AutoCAD 2004的工作界面
命令输入窗口： 是用户和CAD进行交互操作，信息交流的通道。输入命 令后或点击鼠标右键，同菜单和工具栏作用相同。直接 ↙或点鼠标右键重复上一命令。
圆
说明：提供了六种画圆方法 圆心、半径 圆心、直径 两点（2P）：通过指定两点，并以该两点之间的距离为直
径来画圆 三点（3P）：通过指定三点绘制圆 相切、相切、半径 相切、相切、相切（注意：键盘命令没有，只有菜单命令 有）
基本图形二维绘制
圆弧
功能：绘制两端无限延伸直线 执行命令方式： 绘图工具栏 命令行：A 下拉菜单：【绘图】——【圆弧】
基本图形二维绘制
椭圆
功能：绘制两端无限延伸直线 执行命令方式： 绘图工具栏 命令行：EL 下拉菜单：【绘图】——【椭圆】
基本图形二维绘制
椭圆
绘制椭圆四种方法说明： 中心点 轴、端点 圆弧 旋转：输入0则定义为一个圆
基本图形二维绘制
