AD中如何将PCB导出GERBER文件

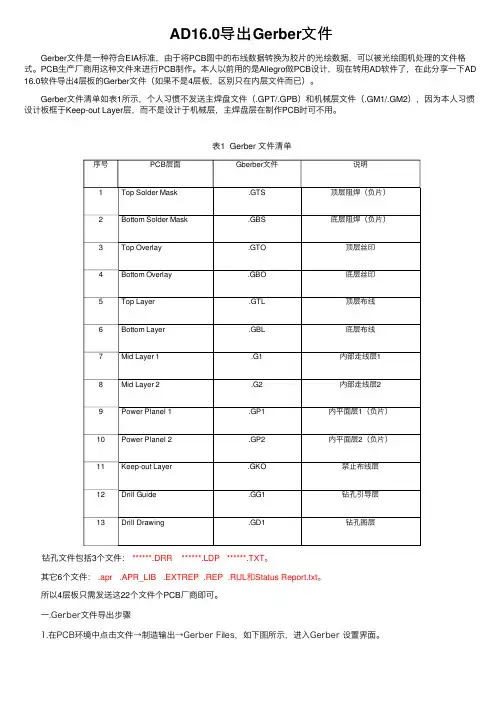

AD16.0导出Gerber文件
AD16.0导出Gerber⽂件 Gerber⽂件是⼀种符合EIA标准，由于将PCB图中的布线数据转换为胶⽚的光绘数据，可以被光绘图机处理的⽂件格式。
PCB⽣产⼚商⽤这种⽂件来进⾏PCB制作。
本⼈以前⽤的是Allegro做PCB设计，现在转⽤AD软件了，在此分享⼀下AD 16.0软件导出4层板的Gerber⽂件（如果不是4层板，区别只在内层⽂件⽽已）。
Gerber⽂件清单如表1所⽰，个⼈习惯不发送主焊盘⽂件（.GPT/.GPB）和机械层⽂件（.GM1/.GM2），因为本⼈习惯设计板框于Keep-out Layer层，⽽不是设计于机械层，主焊盘层在制作PCB时可不⽤。
表1 Gerber ⽂件清单序号PCB层⾯Gberber⽂件说明1Top Solder Mask.GTS顶层阻焊（负⽚）2Bottom Solder Mask.GBS底层阻焊（负⽚）3Top Overlay.GTO顶层丝印4Bottom Overlay.GBO底层丝印5Top Layer.GTL顶层布线6Bottom Layer.GBL底层布线7Mid Layer 1.G1内部⾛线层18Mid Layer 2.G2内部⾛线层29Power Planel 1.GP1内平⾯层1（负⽚）10Power Planel 2.GP2内平⾯层2（负⽚）11Keep-out Layer.GKO禁⽌布线层12Drill Guide.GG1钻孔引导层13Drill Drawing.GD1钻孔图层 钻孔⽂件包括3个⽂件：******.DRR ******.LDP ******.TXT。
其它6个⽂件：.apr .APR_LIB .EXTREP .REP .RUL和Status Report.txt。
所以4层板只需发送这22个⽂件个PCB⼚商即可。
⼀.Gerber⽂件导出步骤 1.在PCB环境中点击⽂件→制造输出→Gerber Files，如下图所⽰，进⼊Gerber 设置界⾯。
Altium Designer软件输出PCB Gerber文件方法及流程
Altium Designer软件输出PCB Gerber文件方法及流程PCB绘制完毕后，在PCB编辑环境下操作：第一步：选择Fil e→Fabrication Outputs→Gerber Files，出现以下Gerber Setup界面，在General菜单栏中，左边选项为输出默认单位，一般不做特别选择；右边为输出精度，一般选择2:3即可。
然后点击Layers菜单栏，如不清楚该栏里的具体内容，可点击左下角的Plot Layers→All on，全选菜单中的选项；否则手动选择。
注意，此时右侧的选项栏不做选择！最后再点击Drill Drawing菜单栏，此时该栏中的选项均不做选择，之所以进入该菜单，是防止非首次导出时，菜单里有遗留设置。
后面两项一般不用设置，除非PCB尺寸超过20000*16000mil。
点击OK，输出即可。
第二步：选择Fil e→Fabrication Outputs→Gerber Files，在出现的Gerber Setup视窗中，选择Layers 菜单栏，勾选PCB外形设计所用的层（本例中为Keep-Out Layer），如在机构层中有尺寸标注，也可一并选上。
再进入Drill Drawing菜单栏，勾选Drill Drawing Plots和Drill Guide Plots两栏选项，右侧一般选择Characters项，方便读图，或者不选。
点击OK，输出即可。
第三步：选择Fil e→Fabrication Outputs→NC Drill Files，出现以下界面，上端与Gerber Setup的General菜单栏一样，选择相同的单位和精度。
下面的Leading/Trailing Zeroes栏，一般选择Suppress leading zeroes，设置基准点。
点击OK，输出即可。
如点击OK后，出现Import Drill Data界面，直接点击OK即可。
第四步：选择Fil e→Assembly Outputs→Generates pick and place files，出现以下界面，直接点击OK，输出即可。
在AD6里如何输出Gerber文件
Gerber文件输出大多数工程师都习惯于将PCB文件设计好后直接送PCB厂加工，而国际上比较流行的做法是将PCB文件转换为Gerber文件和钻孔数据后交PCB厂，为何要“多此一举”呢？由PCB工厂转换出来的Gerber文件可能不是您所要的，如您在设计时将元件的参数都定义在PCB文件中，您又不想让这些参数显示在 PCB成品上，您未作说明，PCB厂依葫芦画瓢将这些参数都留在了PCB成品上。
这只是一个例子。
若您自己将PCB文件转换成Gerber文件就可避免此类事件发生。
下面以Altium Designer 6为例: 1：画好PCB后，在PCB 的文件环境中，左键点击Files->Fabrication Outputs->Gerber Files,进入Gerber setup 界面.在“General”里面，“Units”选择“Inches”，格式选择2:5,这个尺寸精度比较高，要先和制板加工厂协商确定精度。
在“Layers”里面，选中“Include unconnected mid-layer pads”,在“Plot Layers”下拉菜单里面选择“Used On”要检查一下，不要丢掉层,在“Mirror Layers”下拉菜单里面选择“All Off”,右边的Mechanical Layers都不要选上!在“Apertures”里面，选中“Embedded apertures(RS274X)”(在方格里打勾) 在“Advanced”里面，在“Leading/Trailing Zeroes”区域，选中“Suppress leading z eroes”(这个选项可以和加工厂商量的) 左键点击“OK”按键，进行第一次输出。
（生成的*.cam可不用保存）2：在PCB 的文件环境中，再次进入Gerber Setup 界面，在“Layers To Plot”里面，在左边的“Plot Layers/Mirror Layers”都不选中，“Include unconnected mid-layer pads”也不选中, 只选中有关板子外框的机械层。
AD20生产gerber文件
AD20生成gerber文件Gerber文件保密性好，生产时不易产生误差，因此在制作PCB时应当尽量将Gerber文件，发送给厂家，下文描述用AD20用制作好的PCB文件生成Gerber文件的方法。
位了便于理解，可以将AD20的菜单进行本地化，也就是汉化。
先将菜单本地化：1、打开要生成Gerber文件的PCB文件；2、在PCB文件的空白处点击右键，选弹出菜单的最后一项，会弹出一个窗口，按照下图设置3、就可以将菜单进行本地化（汉化），后续的说明就可以保持一致。
PCB生成Gerber文件的步骤1、打开要生成Gerber文件的PCB文件；2、点击菜单文件->制造输出->Gerber Files,弹出如下窗口3、选择通用标签，按下图设置其中单位选择英寸，这样会更准确，格式可以选2:4或者2:5，此处的设置都和精度有关。
4、选择层标签并将绘制层选择框选成“选择使用的”项；镜像层选择框选成“全部去掉”，如下图所示：6，点击确定后，就可以生成Gerber文件。
7，选择PCB窗口，跟第一步一样；8，点击菜单文件->制造输出->NC Drill Files,会弹出一个窗口，在窗口中做如下选择：注意上图的选择和在步骤3中的选择要保持一致。
9、然后一路确定下去就可以了。
注意：在生成Gerber文件前，要将PCB工程目录下的OutPut目录删除，这个目录的名字通常跟项目名字有关通常是这种格式 Project Outputs for XXX。
删除这个目录之后，再生成Gerber文件，完成上述步骤后，这个目录里面的文件就是Gerber文件，将这个目录打包，就可以发给制板厂了。

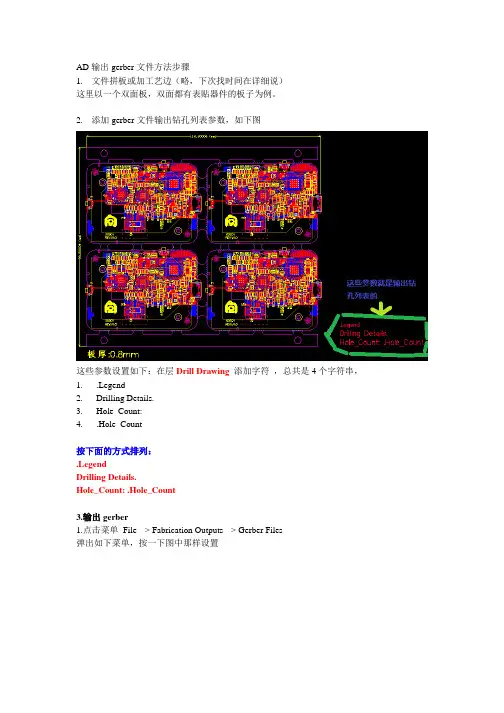

AD输出gerber文件方法步骤
AD输出gerber文件方法步骤1.文件拼板或加工艺边（略，下次找时间在详细说）这里以一个双面板，双面都有表贴器件的板子为例。
2.添加gerber文件输出钻孔列表参数，如下图这些参数设置如下：在层Drill Drawing添加字符，总共是4个字符串，1. .Legend2. Drilling Details.3. Hole_Count:4. .Hole_Count按下面的方式排列：.LegendDrilling Details.Hole_Count: .Hole_Count3.输出gerber1.点击菜单File --> Fabrication Outputs --> Gerber Files弹出如下菜单，按一下图中那样设置按ok后会弹出下图，证明已经输出gerber文件了。
CAM文件不用保存。
4.输出钻孔文件1.点击菜单File --> Fabrication Outputs --> NC Drill Files 弹出下图弹出下图按ok生成转钻孔文件，弹出下图证明已经正确输出gerber文件。
5.gerber文件和钻孔文件已经生成，提取有用的gerber文件和钻孔文件到项目文件的目录下：如上图所示的文件夹里面把如下gerber文件copy出来a) pcb打板gerber文件说明：.GTL 1_ TopLayer TOP线路.GBL 2_ BottomLayer BOTTOM线路.GTO TopOverlay TOP丝印.GBO BottomLayerOverlay BottomLayer丝印.GTS TopSolder TOP SolderMask.GBS BottomSolder BOTTOM SolderMask.GKO KeepOutLayer 外形.GD1 Drill Drawing 钻孔列表.GG1 Drill Guide 钻孔图.apr D码表D码表拼板XG001_V1-RoundHoles.TXT 圆形孔钻孔文件拼板XG001_V1-SlotHoles.TXT 椭圆孔钻孔文件b) 钢网gerber文件.GKO PCB外形.GTO Top丝印.GTP TopPaste.GBO BOTTOM丝印.GBP BOTTOMPaste。
altium designer软件的pcb文件转gerber过程
altium designer软件的pcb文件转gerber过程1，进入ad软件，打开pcb文件；file-open2，进行gerber设置 File->fabrication outputs->gerber files 打开如下界面：点击gerneral选项如上图。
Layers选项。
点击Plot layers，选used onApertuers选项。
如图：Rs274x要选中，这样gerber文件中就自动包含了光圈表数据了。
Advanced选项。
如图：除选中use software arcs 外，其他选项基本是缺省的。
设定完后，点击ok开始生成所需的gerber文件，生成的文件将自动保存在pcb同一个目录。
生成的gerber文件为一组。
名称如下：顶层 (*.gtl)，底层(*.gbl)，顶层字符(*.gto)，底层字符(*.gbo)，顶层阻焊(*.gts)，底层阻焊(*.gbs)，电源及地线层(*.gp1,*.gp2...)中间信号层（*.g1,*.g2...）3，gerber文件完成后，再进行钻孔文件（Nc drill files）的生成打开pcb文件后，点击File--fabrication outputs—Nc drill files 打开如下界面，进行nc drill的设置具体选项如图所示：完成后点击ok开始生成文件，所产生的nc drill文件将自动保存在pcb文件的同一目录下。
钻孔文件为一组。
分别为*.drl *.drr *.txt三个。
Gerber与钻孔文件生成后，统一打包就可以作为线路板加工的原始数据使用了。
AD10生成Gerber文件说明
通知印制板厂家更改Gerber文件，而自己的Gerber文件没有更新，这样会导致依 据我司Gerber文件开的钢网文件和实际的PCB对应不上，导致钢网的报废。（前 期出现过此问题）。 6：Gerber文件在下发图纸时必须上传到PLM系统。如果Gerber文件升级，PLM系 统也应对应升级。
4 附录
Gerber文件后缀名定义
后缀名
层
GTO
Top Overlay
GTP
Top Paste
GTSቤተ መጻሕፍቲ ባይዱ
Top Solder
GTL
Top Layer
GBL
Bottom Layer
GBS
Bottom Solder
GBP
Bottom Paste
GBO
Bottom Overlay
GM3
Mechanical 3
GKO
Keep-Out Layer
3）切换到钻孔与图层设置页面 按照下图设置，选中钻孔绘制图设置中的所有已使用层对的图；钻孔栅格图设 置中选择所有已使用层对的图，在钻孔绘制符号中选择绘图符号。
4）切换到光圈设置页面 选择嵌入的孔径（RS274X）
5）切换到高级设置页面 依据下图的设置进行设置，当PCB拼板的尺寸比较大时，可以将胶片规则对应的 X\Y的值改大。
拼板图
参数设置
参数设置包括：基材、PCB厚度、层数、铜箔厚度、表面处理方式、阻焊及丝印 颜色、Via处理方式、Vcut角度及深度等。 完成以上工作后就可以生成Gerber文件，生成Gerber主要有以下2个步骤:
第1步：生成层文件 1）在PCB拼板文件中，点击文件->制造输出->Gerber Files进入Gerber设置界面。
AltiumDesigner（AD软件）如何导出gerber文件
AltiumDesigner（AD软件）如何导出gerber⽂件gerber⽂件输出包括2部分：⼀、Gerber Files；⼆、Nc Drill Files；分3次导出；⽂件导出是在.PCB项⽬⽂件选中情况下进⾏。
1.PCB的尺⼨外形标注⼀般在mechanical 1、2层；2.设定原点（若还没设定的话，设定时选择基板左下⾓） Edit-Origin-Set；3.输出其⼀：gerber⽂件（File-Fabrication Outputs-Gerber Files）；进⼊后依次设置；General使⽤默认LayersDrill DrawingAperturesAdvanced默认点击OK会进⾏⼀次输出，弹出的**.cam*⽂件可不保存。
（选中.PCB⽂件继续导出后续）--------------------------------------------------------------------------------------------------------------------------------------------------------------------4.导出其⼆NC Drill ；File-Fabrication Outputs-NC Drill Files进⼊后设置和之前设置⼀致进⼊不⽤更改⼀直点击OK;弹出**.cam*⽂件可不保存；---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------5.第三次输出：gerber⽂件（File-Fabrication Outputs-Gerber Files）；点击OK，导出完成；.cam⽂件可不保存；默认导出⽂件在PCB⼯程⽬录下；。
ad输出gerber文件
1：画好PCB后，在PCB 的文件环境中，左键点击文件-输出制造文件-Gerber Files,进入Gerber setup 界面.在“一般”里面，“单位”选择“英寸”，格式选择2:5 ,这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度。
在“层”里面，选中“包含未连接中间层焊盘”,在“绘制层”下拉菜单里面选择“选择使用过的”要检查一下，不要丢掉层,在“镜像层”下拉菜单里面选择“所有的取消” ,右边的机械层都不要选上!!!在“光圈”里面，选中“嵌入的光圈(RS274X)”(在方格里打勾)在“高级”里面，在“前导/殿后零字符”区域，选中“抑制前导零字符”(这个选项可以和加工厂商量的) 左键点击“确认”按键，进行第一次输出。
（生成的*.cam可不用保存）2：在PCB 的文件环境中，再次进入Gerber setup 界面，在“层”里面，在左边的“绘制/镜像层”都不选中，“包含未连接中间层焊盘”也不选中, 只选中有关板子外框的机械层。
在“钻孔制图”里面，选择你要导出的层对。
一般选择“绘制全部使用的层对”，“镜像绘制”不用选中。
（钻孔统计图钻孔向导图两个区里面设置要一致）！！！！左键点击“确认”按键，进行第二次输出。
(生成的*.cam可不用保存）3：在PCB 的文件环境中，左键点击文件-输出制造文件-NC Drill Files,进入NC Drill Setup 界面，单位选择“英寸”，格式选择2:5 ,尺寸精度比较高，当然，也要和加工厂协商确定精度。
在“前导/殿后零字符”区域，选中“抑制前导零字符”(这个选项可以和加工厂商量的)，和Gerber Setup 的“高级”里面要保持一致,其他默认选项不变。
左键点击确认按键，进行第三次输出。
在弹出来的“输入钻孔数据”界面里左键点击“确认”按键，进行输出。
( 所有的*.Cam 文件都不用保存的。
)----把当前工程目录下的Out 文件夹中的所有的文件进行打包压缩，送到加PCB工厂进行加工。
Altium Designer输出Gerber文件的详细解说
Altium designer 09 输出GERBER文件以Altium designer 09 为例进行说明完整的GERBER文件输出需要三次（针对新手）第一次输出GERBER文件画好PCB，并铺完铜及画好工艺边之后，在PCB的文件环境界面中，左键点击File---Fabrication outputs---Gerber Files,进入Gerber setup 界面，如下图所示：1、“General”选项（如下图所示：）第一，”Units”框选“Inches”（这是单位，一般选择英寸的单位）第二，”Format”框选“2:5”（这是精度的选择，这个尺寸精度高）2、“Layers”选项第一：选中“include unconnected mid-layer pads”第二：在“Plot Larers”的下拉菜单里面选择“Used on”,要检查下，第三：在“Mirror Layers”的下拉菜单里面选择“All off”第四：右边的机械层都不要选（第二次输出选择）。
3、“Drill Drawing”选项第一：都不选。
4、左键点击“OK”按键，进行第一次输出完成，接下来进行第二次输出。
第二次输出GERBER文件：在PCB的文件环境界面中，左键点击File---Fabrication outputs---Gerber Files,进入Gerber setup 界面（跟第一次一样的点击进去）1、在“Layers”选项第一：取消“include unconnected mid-layer pads”选项。
第二：在“Plot Larers”的下拉菜单里面选择“All off”,要检查下，第三：在“Mirror Layers”的下拉菜单里面选择“All off”第四：在右边的机械层选则，选中有关板子的外框机械层。
2、“Drill Drawing”选项选择你要导出的层，一般选择“Plot all used layers pairs”项,另一项“Mirror plots”不要选择。
Altium Designer输出gerber文件步骤
Altium Designer输出gerber文件步骤输出给PCB制造厂商的geber文件实际上只要两次输出文件：Geber Files输出和NC Drill Files输出。
在输出geber前建议进行一些预处理工作，关于具体操作步骤，将在下文中详述。
本教程PCB 板尺寸外形、开槽、钻孔均使用Keepout Layer定义。
1.预处理工作1.1建立PCB Project建议先建立PCB Project，将PCB包含到建立的Project中，执行gerber输出操作后将自动建立一个名称为“Project Outputs for+ Project名”的文件夹，所有gerber文件在都输出到该文件夹中。
如果PCB单独存在即不被包含在Project中，输出的geber文件将很凌乱保存在PCB文件所在的文件夹中。
1.2放置钻孔图标位图列表字符操作：切换到Drill Drawing层，选择字符串工具，在属性对话框中将text选项选择“.legend”，Layer选项选择“Drill Drawing”，然后放置该字符在PCB右下角。
该字符的作用是在输出的gerber 文件中生成一个钻孔信息的表格。
如图1所示。
1.3放置PCB层名称字符选择字符串工具，在属性对话框中Layer选项设为“.Layer _Name”,然后分别在被使用到的层中放置层名称字符串。
PCB中使用了多少个层，相应的就放置多少个层名称字符串。
该操作的作用是清新表明PCB使用到的层，让制造PCB的供应商更加明白无误。
当然不进行该操作也是可以的，放置层名称字符串只是一种附加说明，更加完善描述PCB。
如图1所示。
图12.Geber Files输出2.1进入gerber输出选择菜单栏“File”-“Fabrication Outputs”-“Gerber Files”，进入生成Gerber文件的设置对话框。
如图2所示。
图22.2General设置单位（units）采用默认，格式（format）选择较低精度的2:3，当然也可选择其余两项中任意一项，但要求精度更高，对供应商制造工艺要求也更高。
Altium_Designer输出Gerber文件教程
Altium Designer输出Gerber文件图文教程----以AD Summer 09版本为例说明电子菜鸟园荣誉出品特别感谢电子开发论坛的管理员efamily一、第一次输出1、完成PCB之后，在PCB设计环境下，点击File（文件）—Fabrication Outputs（制作输出）---Gerber File（Gerber文件），弹出Gerber Setup（Gerber设置）对话框。
2、在General（常用）选项卡中，Units（单位）选择Inches（英寸），Format（格式）选择2：5。
3、在Layers（层）选项卡中，选中Include unconnected mid-layer pads（包含未连接的中间层焊盘），在Plot Layers（绘制层）下拉菜单中选择Used On（打开使用过的），在Mirror Layers（镜像层）下拉菜单中选择All Off（取消所有），右边的Mechancial1（机械层）不要选中。
4、在Aperture（孔径）选项卡中，选中Embedded ApertureRS274X（嵌入的孔径）。
5、在Advanced（高级）选项卡中，在Leading/Trailing Zeroes（前导/后续零字符）中选择Suppress leading zeroes（抑制前导零字符）。
6、点击OK（确认）按钮，完成第一次输出。
二、第二次输出1、回到PCB设计环境下，进入Gerber Setup（Gerber设置）对话框。
2、在Layers（层）选项卡中，Plot Layers（绘制层）以及Mirror Layers（镜像层）下拉菜单均选择All Off（取消所有），Include unconnected mid-layer pads（包含未连接的中间层焊盘）也不选中，只选中右边的Mechancial1（机械层）。
3、在Drill Drawing（钻孔制图）选项卡中，选择你到导出的层对，一般选择Plot all used layers pairs（绘制所有使用的层对），Drill Drawing Plots（钻孔制图层）和Drill Guide Plots（钻孔向导层）两个里面的设置要一致。
PCB转GERBER方法
PCB转GERBER方法
PCB生成GERBER文件需要两步：1.生成GERBER 2.生成NC钻孔文件
运行Altium Designer，选择菜单-文件-打开-需要的.PcbDoc文件。
1.选择菜单-文件-制造输出-Gerber File
概要里设定英制或公制单位（Inches英制，Millimeters公制）以及精度，格式4:4精度最高，4:3次之，一般选公制4:4
层选项里设定要输出的层，勾选包含未连接到一起的焊盘，在小区域层下拉里选择惯用（这样软件会自动选取有内容的PCB层）；
附注：右边的机械层添加到所有小区域，在这里勾选的层会显示到所有的单独层文件里，一般不选。
钻孔绘制项目：钻孔绘制小区域与钻孔向导小区域都勾选小区域所有应用层对
孔径项目保持默认
最后点击确定就会在PCB文件所在文件夹生成GERBER文件
CAMtastic1.Cam*为预览文件，选择退出CAMtastic1.Cam*，不
必保存！
2.选择菜单-文件-制造输出-NC Drill Files
这里选择与GERBER相同参数，毫米4:4 ，并选择阻止引导区，点击确定
再次点击确定
退出预览文件，不保存
现在已经成功的输出了GERBER与NC钻孔文件，把文件夹里除了我们的.PCBDoc 外所有的文件拷贝打包就可以交给PCB厂商生产了！
/***在这里在说一下SMT贴片机用的坐标文件导出方法***/
选择菜单-文件-装配输出-Generates pick and place file
选择公制，确定，就会在文件夹生成一个Pick Place for***.TXT 文件
这个文件就是坐标文件！
~~~~~好了指导到这里结束，有不明白的在百度里搜搜~~~~。
AD10中如何将PCB导出GERBER文件
A l t i u m D e s i g n e r10如何导出G e r b e r文件Altium Designer10 如何导出Gerber文件版本：目的：Gerber文件导出备忘目录：文档组织结构：Step1：设置原点原点设置为PCB板左下角。
图1设置原点Step2:Gerber文件导出1.打开Gerber Files选项。
图2 Gerber files 选项2.参数设定。
1)在“General”选择Units（单位）:Inches，Format（格式）：2：5；图General 设定2)在“Layers”选择需要用的Layer，双面板包含:GTO,GTS,GTL,GBL,GBS,GBO,GKO.(7个)。
右边选项不要勾选，镜像层选择：“All Off”；图 Layers 设定图Layer设定3)在“Drill Drawing”保持默认设置；图 Drill Drawing设置4)在“Apertures”保持默认设置；图Apertures设置5)在“Advanced”选项中：file size不动，取默认值；Leading/trailing zeros:选择supress leading zero【省略前导0】.position on film:选择reference to relative origin【使用相对坐标原点】其他默认值就行了。
图Advanced设置6)点击确认按钮，将会输出Gerber文件（PCB文件建立在PCB工程下面，将会自动保存到输出文件夹）。
图 gerber文件生成Step3:钻孔文件导出1、选择“NC Drill Drawing”图选择“NC Drill Drawing”2、钻孔文件选项设置，设置完毕后点击OK。
图钻孔文件选项设置3、出现如下对话框，确认蓝色选中区域内的格式设置，点击Ok图4、生成钻孔文件（XXXX为PCB命名）。
图钻孔文件5、在\..\example\Project Outputs for PCB_Project1文件中级包含了PCB加工需要的光绘文件。
AltiumDesigner导出Gerber文件详细教程
AltiumDesigner导出Gerber文件详细教程Altium Designer 导出Gerber文件详细教程1、用Altium打开需要导出Gerber文件的PCB;2、点击“File”－“fabricatio Outputs ” “Gerber Files";3、在弹出的“Gerber Setup”对话框中选择“Layers”选项卡；4、只要选择左下角“Plot Layer”下拉列表里的“Used ON”即可；5、点击“OK”；6、软件会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；7、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；此时，PCB的各个层已经导出，但是还是不完整的，还需要钻孔文件，下面讲输出钻孔文件；8、回到PCB文件，点击“File”－“fabricatio Outputs ” “NC Drill Files";9、在弹出的“NC Drill Setup "对话框中，根据自己的需要选择，一般是默认的即可;10、点击“OK”；11、在弹出的“Import Drill Data”对话框直接点击“OK”，下一个对话，也是只要点击“OK”，便可；12、软件同样会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；13、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；14、到这里就把整个PCB的Gerber文件完整的输出了，打包给PCB厂商做就可以了。
Altium Designer 输出 gerber 光绘文件的详细说明
Altium Designer 输出 gerber 光绘文件的详细说明PCB画好后,我们需要输出光绘文件交给制版厂家.由此,输出光绘文件的重要性就显出来了.先复习一下介绍各层的定义吧,哈哈(1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线.(2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线.(3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件.(4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
(5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
(6)内部电源接地层(Internal Planes)(7)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(BottomSolder mask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．（所谓阻焊顾名思义就是不让上锡，阻焊漆就是绿油啦）(8)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(Bottom Past mask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表钢板上挖空的部分，对应电路板上要刷锡膏的地方，也就是进行焊接的部分。
(9) Drill(10)NC Drill(11)机械层(Mechanical Layers),(12)禁止布线层(Keep Ou Layer)(11)多层(MultiLayer)(13)(Connect)(DRC Errors)(Pad holes)(Via Holes)(Visible Grid1)(visible Grid2)我们要考虑的就是1-10这几个.值得一提的是solder表示是否阻焊,就是PCB板上是否露铜;paste是开钢网用的,是否开钢网孔.所以画板子时两层都要画,solder是为了PCB板上没有绿油覆盖(露铜),paste上是为了钢网开孔,可以刷上锡膏.1：画好PCB后，在PCB 的文件环境中，左键点击文件－输出制造文件－Gerber Files，进入Gerber setup 界面.在“常规”选项里面，“单位”选择“英寸”，格式选择2:5 ，这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度。
altium导出geiber文件
Altium Designer导出Gerber文件详细教程1、用Altium打开需要导出Gerber文件的PCB;2、点击“File”－“fabricatio Outputs ”“Gerber Files";3、在弹出的“Gerber Setup”对话框中选择“Layers”选项卡；4、只要选择左下角“Plot Layer”下拉列表里的“Used ON”即可；5、点击“OK”；6、软件会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；7、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；此时，PCB的各个层已经导出，但是还是不完整的，还需要钻孔文件，下面讲输出钻孔文件；8、回到PCB文件，点击“File”－“fabricatio Outputs ”“NC Drill Files";9、在弹出的“NC Drill Setup "对话框中，根据自己的需要选择，一般是默认的即可;10、点击“OK”；11、在弹出的“Import Drill Data”对话框直接点击“OK”，下一个对话，也是只要点击“OK”，便可；12、软件同样会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；13、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；14、到这里就把整个PCB的Gerber文件完整的输出了，打包给PCB厂商做就可以了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Altium Designer10 如何导出Gerber文件Altium Designer10 如何导出Gerber文件版本：AD10.818
目的：Gerber文件导出备忘
目录：Step1：设置原点
Step2: Gerber文件导出
Step3: 钻孔文件导出
文档组织结构：
Step1：设置原点
原点设置为PCB板左下角。
图1设置原点Step2: Gerber文件导出
1.打开Gerber Files选项。
图2 Gerber files 选项
2.参数设定。
1)在“General”选择Units（单位）:Inches，Format（格式）：2：5；
图2.1 General 设定
2)在“Layers”选择需要用的Layer，双面板包含:GTO,GTS,GTL,GBL,GBS,GBO,GKO.(7
个)。
右边选项不要勾选，镜像层选择：“All Off”；
图2.2 Layers 设定
图2.3 Layer设定
3)在“Drill Drawing”保持默认设置；
图2.4 Drill Drawing设置
4)在“Apertures”保持默认设置；
图2.5 Apertures 设置
5)在“Advanced”选项中：
file size不动，取默认值；
Leading/trailing zeros:选择supress leading zero【省略前导0】.
position on film:选择reference to relative origin【使用相对坐标原点】其他默认值就行了。
图2.6 Advanced设置
6)点击确认按钮，将会输出Gerber文件（PCB文件建立在PCB工程下面，将会自
动保存到输出文件夹）。
图2.7 gerber 文件生成
Step3: 钻孔文件导出
1、选择“NC Drill Drawing”
图3.1选择“NC Drill Drawing”
2、钻孔文件选项设置，设置完毕后点击OK。
图3.2钻孔文件选项设置
3、出现如下对话框，确认蓝色选中区域内的格式设置，点击Ok
图3.3
4、生成钻孔文件XXXX.TXT（XXXX为PCB命名）。
图3.4 钻孔文件
5、在\..\example\Project Outputs for PCB_Project1文件中级包含了PCB加工需要的光绘文件。
图3.5光绘文件的输。
