功率谱和能量谱是两种不同的谱分析方法。

功率谱（Power Spectrum）是指信号在不同频率上的功率分布。

它描述了信号的频域特征，表
示信号在不同频段上的功率大小。

功率谱是对信号进行谱分析的主要方法之一，常用的谱分析工具包括傅里叶变换和自相关函数等。

能量谱（Energy Spectrum）是指信号在不同频率上的能量分布。

它描述了信号的频域特征，表
示信号在不同频段上的能量大小。

能量谱是功率谱的一种特殊形式，它不考虑信号的持续时间，仅考虑信号的幅度信息。

在能量谱中，低频和高频的能量大小对结果影响较大，但是无法判断信号在不同频段上的功率大小。

因此，功率谱和能量谱之间存在一定的关系。

功率谱是能量谱的平方，即功率谱可以通过能量谱计算得到。

但是能量谱不能通过功率谱计算得到，因为能量谱不考虑信号的持续时间，无法确定功率大小。

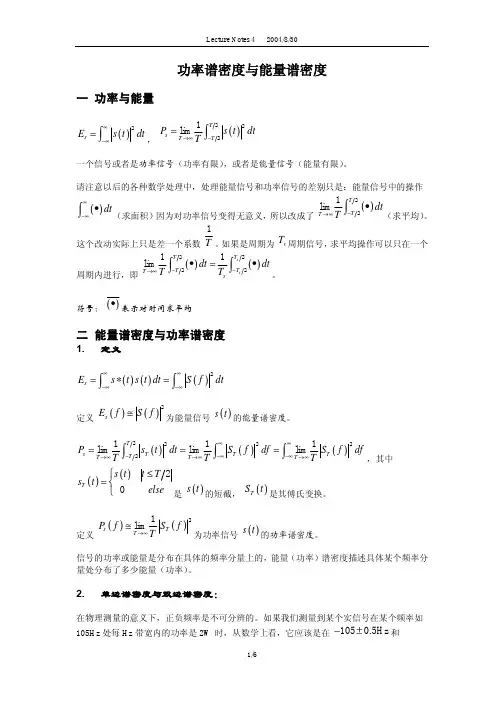

功率谱密度与能量谱密度

∫ ∫ ( ) ( ) ∞ −∞
•
