电子工程图的识图

印制电路板装配图是表示各种元器件和结构件等与印制板连接关系的图样,用于指导工人装配,焊接印制电路板.现在都使用CAD软件设计印制电路板,设计结果通过打印机或绘图仪输出. 设计电路板装配图时应注意以下几点: (1) 要考虑看图方便,根据元器件的结构特点, 选用恰当的表示方式,力求绘制简便. (2) 元器件可以用标准图形符号,也可以用实物示意图,还可以混合使用,但要能表现清楚元器件的外形轮廓和装配位置.
(7) 可见跨接线用粗实线绘制,不可见的用虚线绘制. (8) 当印制板两面均装元器件时,一般要画两个视图. 在上述5种工程图中,方框图,电原理图和逻辑图主要表明工作原理,而接线图(表)(也称布线图),印制电路板装配图主要表明工艺内容.除此之外,还有与产品设计相关的功能表图,机壳图, 底板图,面板图,元器件明细表和说明书等.
C2 3m3 160 图9.1元器件方框图方框图是一种使用广泛的说明性图形,是用简单的方框表示系统或分系统的基本组成,相互关系及其主要特征, 它们之间的连线表达信号通过电路的途径或电路的动作顺序,简单明确,一目了然.图9.2所示为直流稳压电源的方框图.
应遵循以下基本规则
(1) 符号统一.在同一张图内,同种电路不得出现两种符号.应当尽量采用符合国家标准的符号,而且集成电路的管脚名称一般保留外文字母标注. (2) 信号流的出入顺序,一般要从左到右, 自下而上(这一点与其他电原理图有所不同).凡有与此不符者,要用箭头表示出来. (3) 连线要成组排列.逻辑图中很多连线的规律性很强,应该将功能相同或关联的线排在一组,并与其他线保持适当距离,如计算机电路中的地址线,数据线等.
9.4 电子工程图的识图方法
识图就是对电路进行分析,识图能力体现了对知识的综合应用能力.通过识图,不仅可以开阔视野,提高评价电路性能的能力,而且为电子电路的应用提供有益的帮助. 在分析电子电路时,首先将整个电路分成具有独立功能的几个部分,进而弄清每一部分电路的工作原理和主要功能,然后分析各部分电路之间的联系,从而得出整个电路所具有的功能和性能特点,必要时进行定量估算.为了得到更细致的分析,还可借助各种电子电路计算机辅助分析和设计软件.

第8章(611)

第八章电子产品图样及其管理知识
(5)系统图和框图的布局应清晰并利于识别过程和信息的流向。过程流向垂直布置，表示流程自上而下。控制信息流向水平布置，通常方向从左至右，用粗线绘制。
(6)系统图和框图可根据需要加注各种形式的注释和说明。例如，在连接线上可标注信号名称、电平、频率、波形、去向等，也允许将上述内容集中表示在图的空白处。
(c)清理多余的线,画清方框;(d)描深,注写文字
第八章电子产品图样及其管理知识
8－2 电路图
电路图又称“电原理图”，它是用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其它实际位置的一种简图。电路图的功能是便于详细理解电路、设备或成套装置及其组成部分的作用原理；为测试和寻找故障提供信息；为编制接线图提供依据。在安装、检查、试验、调整、维修时，电路图可与接线图一起使用，它是产品设计、电路分析、维护修理所必需的技术资料。图8－4为音频放大器电源的电路图。
第八章电子产品图样及其管理知识
第八章电子产品图样及其管理知识
8－1 系统图和框图 8－2 电路图 8－3 印制板图 8－4 接线图 8－5 线扎图 8－6 逻辑图 8－7 流程图 8－8 设计文件的分类及编号方法复习思考题
第八章电子产品图样及其管理知识
8－1 系统图和框图
根据GB/T6988.3的规定，系统图和框图是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。其用途是概略了解系统或设备的总体情况,为进一步编制详细的技术文件提供依据,也可供操作和维修时参考。
第八章电子产品图样及其管理知识
图8－5 文字符号的注写位置
第八章电子产品图样及其管理知识

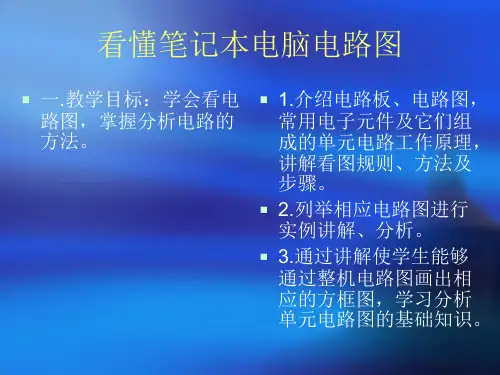

笔记本电脑电源电路图

三极管
三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极 (用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式，形成了一种是NPN 型的三极管，另一种是PNP型的三极管。三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。三极管还可以作电子开关，配合其它元件还可以构成振荡器。
整流电路
（2）全波整流电路全波整流电路是在半波整流电路的基础上加以改进得到的，如图它是利用具有中心抽头的变压器与两个二极管配合，使VD1和VD2在正、负半周内轮流导通，并且两者流过 RL 的电流保持一致，从而使正、负半周在负载上均有输出电压。
整流电路
（3）桥式整流如图，四只二极管相互连接成电桥形式，整流过程中，四个二极管两两轮流导通，正负半周内都有电流流过RL 。例如当U2在正半周时，二极管VD1和VD2导
放大电路
工作原理 (1) ui直接加在三极管V的基极和发射极之间，引起基极电流iB作相应的变化。 (2) 通过V的电流放大作用，V的集电极电流iC也将变化。 (3) iC的变化引起V的集电极和发射极之间的电压uCE变化。 (4) uCE中的交流分量uce经过C2畅通地传送给负载RL，成为输出交流电压uo，实现了电压放大作用。

识读电路图的要求和方法电子技术

识读电路图的要求和方法 - 电子技术识读电路图的要求 (1)要生疏每个元器件的电路符号。

电子元器件是组成各种电子线路及设备的基本单元，生疏电子元器件的电路符号是识读电路图的基本要求。

电路符号主要包括图形符号、文字符号和回路符号三种。

图形符号通常用于电路图或其他文件以表示一个元器件或概念的图形、标记。

文字符号是用来表示电器设备、装置和元器件种类和功能的字母代码。

回路标号主要用来表示各回路的种类和特征等。

(2)依据图纸能够快速查找元器件在电子设备中的具体位置。

这是一个由理论到实践的过程。

电路图供应了电子设备组成和工作原理的理论依据。

依据电路图快速、精确地推断出有关电路在整机结构中的部位，乃至查找到元器件的实际位置是识图电路的主要目的之一。

对于电子产品的装配、检测、测试和修理人员来说，达到此项要求极为重要。

在修理时，通常首先要依据故障现象，参考电路原理图分析出可能产生故障的部位，然后精确快速地查找到相关部位，对有关元器件进行必要的测试，最终确认产生故障的真正缘由并设法予以排解。

(3)能够看懂方框图。

方框图勾画出了电子设备组成和工作原理的大致轮廓。

能够看懂方框图，是把握整个电子设备工作原理和工作特点的基础。

识别具体电子设备及电路的方法，通常需要由简到繁、由整体到局部逐步摸索规律。

因此，要了解和把握具体设备的电路原理必需读懂方框图。

(4)具有肯定的识别力量。

一个电子设备通常是由单元电路构成的，而单元电路又由多种元器件组成。

在读图过程中，还要求具有对单元电路、元器件的识别力量。

即确认各单元电路的性质、功能及组成元器件。

识别力量还应体现在对元器件的实物识别等方面。

识读电路图的方法任何一个电子设备，无论该电路简单程度如何，都是由基本的单元电路组成的。

在对单元电路进行分析时，要认准“两头”，即输入端和输出端，进而分析两端口信号的演化、阻抗特性，从而达到弄清电路的作用、用途的目的。

各种功能的单元电路都有各自独特的基本组成形式。

认识常用电子元件(图解)

一般二极管的负极用白色、红色或黑色色环标识，发光二极管一般用引脚长度不同来区分极性，较短的引脚为负极。
C）二极管的变形体：整流块电路、数码发光管、双色发光管
晶体三极管管脚的判别
用万用表判别三极管管脚的根据是：NPN型三极管基极到
发射极和基极到集电极均为PN结的正向；而PNP型三极管
基极到发射极和基极到集电极均为PN结反向。根据二极管正向电阻小、反向电阻大的特点，判断出三极管的基极，进而确定集电极与发射极。
工作电压
元件值读取的例子：图片中电容的丝印为100，读取其元件值：
第一、二位10 X 第三位0＝10X1＝10μF
250V~表示工作电压为交流250V。
电容值
允许误差
安规认证标志
工作电压
e、安规电容：是一类比较特殊的电容，它在电路中起到保护作用。安规电容按照使用条件可分为两大类：X安规电容， Y安规电容。元件表面有丝印，无极性。印有各类安规认证标志。容值识别规则：第一、二位表示元件值有效数字，第三位表示有效数字后应乘的倍率。且印有允许误差、工作电压。基本单位：pF.
温度系数
a、瓷片电容：是最常用的一类电容，其性能稳定，可适用的频率广泛，体积小型化容易。元件表面有丝印，无极性。容值识别规则：第一、二位表示元件值有效数字，第三位表示有效数字后应乘的倍率。允许误差也在丝印上有体现，并且部分生产厂家将温度系数也印在元件本体上。基本单位： pF。
电容值
★ 传声器是指驻极体电容传声器，即俗称的咪头。
贴片咪头
4. ★保险丝
玻璃管保险丝
温度保险丝
★ 保险丝也被称为熔断器。 ★ 保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用

浅析电子电路原理图的识图方法

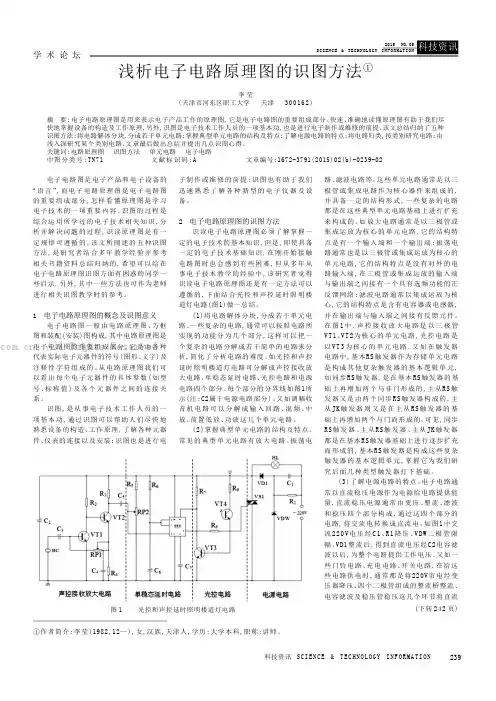

学术论坛239科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 电子电路图是电子产品和电子设备的“语言”,而电子电路原理图是电子电路图的重要组成部分,怎样看懂原理图是学习电子技术的一项重要内容。

识图的过程是综合运用所学过的电子技术相关知识,分析并解决问题的过程,识读原理图是有一定规律可遵循的。

该文所阐述的五种识图方法,是研究者结合多年教学经验并参考相关书籍资料总结归纳的,希望可以给在电子电路原理图识图方面有困惑的同学一些启示,另外,其中一些方法也可作为老师进行相关识图教学时的参考。

1 电子电路原理图的概念及识图意义电子电路图一般由电路原理图、方框图和装配(安装)图构成,其中电路原理图是电子电路图的重要组成部分,它是由各种代表实际电子元器件的符号(图形、文字)及注释性字符组成的。

从电路原理图我们可以看出每个电子元器件的具体参数(如型号、标称值)及各个元器件之间的连接关系。

识图,是从事电子技术工作人员的一项基本功,通过识图可以帮助人们尽快地熟悉设备的构造、工作原理,了解各种元器件、仪表的连接以及安装;识图也是进行电子制作或维修的前提;识图也有助于我们迅速熟悉了解各种新型的电子仪器及设备。

2 电子电路原理图的识图方法识读电子电路原理图必须了解掌握一定的电子技术的基本知识,但是,即使具备一定的电子技术基础知识,在刚开始接触电路图时也会感到有些困难,但从多年从事电子技术教学的经验中,该研究者觉得识读电子电路原理图还是有一定方法可以遵循的,下面结合光控和声控延时照明楼道灯电路(图1)做一总结。

(1)将电路解体分块,分成若干单元电路。

一些复杂的电路,通常可以按照电路所实现的功能分为几个部分,这样可以把一个复杂的电路分解成若干简单的电路来分析,简化了分析电路的难度。

如光控和声控延时照明楼道灯电路可分解成声控接收放大电路、单稳态延时电路、光控电路和电源电路四个部分。

如何看懂电子电路图电子电路识图的基本方法和技巧说明

如何看懂电子电路图电子电路识图的基本方法和技巧说明对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。

其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。

任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。

只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。

1、从基本元器件入手，为识图打下良好的基础。

电子元器件是构成电子产品的基础。

因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。

2、掌握基本单元电路，为识读复杂电路打下基础。

在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。

3、分解复杂电路。

复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。

4、掌握基本单元电路之间的连接方法。

基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。

5、明确各分体元器件在电子电路中所起的作用。

为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。

电阻器：在电路中主要起限流、分压的作用。

1）电阻器与电阻器在电路中并联一般是为。

电子元器件识别功能大全(含图片)

电子元器件技术培训电子元器件电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。

本课件只针最常用的各种元件进行讲解，抛砖引玉，各位学员在日常中应注意积累相关知识。

电阻一、电阻作为电路中最常用的器件，电阻器，通常简称为电阻（以下简称为电阻）。

电阻几乎是任何一个电子线路中不可缺少的一种器件，顾名思义，电阻的作用是阻碍电子的作用。

在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。

碳电阻器碳膜电器碳膜电阻器是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。

金属氧化皮膜电阻器金属氧化皮膜电阻器随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。

在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

优点:体积小、精度高、稳定性好、噪音小、电感量小；缺点:成本高。

绕线电阻器、无感性绕线电阻器绕线电阻器、无感性绕线电阻器把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。

水泥型绕线电阻器水泥型绕线电阻器将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀的材料保护固定而成。

水泥型电阻是把电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。

具有耐高功率、散热容易、稳定性高等特点,额定功率一般在1瓦以上。

优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。

声控灯电路图1

大学生科技创新活动报告项目名称：光控路灯控制器项目成员：黄场鸿20090417108陈加福20090417202所在院系：自机学院专业班级：电气工程及其自动化2班指导教师：徐东霞黄钺王玮一引言在信息技术不断发展，人类文明不断进步的时代，越来越多的电子产品开始占们的日常工作和生活，在很多公共场所，只要短时间照明的场所，就需要安装一些电子器件，即能够自动控制开关，在有人的时候亮，人走之后，也能持续一段时间，路灯控制器是一种声光控制的器件，能实现这种功能，即在白天光线比较亮不需要照明的时候，即使有声音，灯也会不亮，而在天黑或光线比较暗的时候，能够使电路工作，自动控制灯打开，而且能够在声音消失后，延时照明一段时间，实现照明的目的。

通过查阅大量书籍和资料，才在老师和同学的帮助下，设计出了一个简单的路灯控制器电路，其特性优越，用途广泛，功能健全，使用方便。

二总体设计方案2.1 设计思路路灯控制器电路主要由光控电路，开关控制电路及延时电路构成。

工作时，光控电路控制开并控制电路，而光控电路具有优先控制的功能，即先让光控电路来控制开关电路，即在光控电路工用的情况下，再有声音信号才能使用控制电路工作，使灯打开，且在声音消失后会延时照明一段时间，这部分电路由延时电路来实现，电源电路的作用是为负载电路提供照明电源同时向电路中的控制电路提供工作电源，交流电源经过桥式整流以后，再经过电容降压，为负载提供电源，同时经过稳压以后，为控制电路提供工作电流。

该电路是利用光敏电阻对光敏感的特性和开关管的开关特性来实现，即白天或光线较亮的时候，控制灯不亮，而在晚上或光线较暗时控制灯亮，同时还要有一个延时电路，以达到延时照明的目的，声控和光控是共同进行控制的，因而还要有一个电路来控制，当有光亮的时候，此控制电路阻止，信号不再往下传输，即灯不会亮，而只有当光线足够暗且有声音的时候此控制电路才起作用，才往下一电路传输信号，灯才会亮。

此电路既可以用三极管实现，也可以用4000糸列的数字集成实现，出于简单稳定的目的，这里选用数字集成电路来实现。

电工最常用电气元件实物图及对应符号

电工最常用电气元件实物图及对应符号
任何电子产品都是电子元件组成的，学习电子技术就要先学电子元
件，电子元件的组合就成了电子电路，这也是基础知识。

各种断路器
我们常用的一般有：空气开关，漏电保护器，熔断器，过欠压保护器等等。

断路器图形符号
转换开关
符号加图形符号
交流接触器
交流接触器分为线圈和触点两部分，使用的时候一定要注意线圈的电压。

对应的符号
热过载继电器：常用来保护电机
对应符号
中间继电器
中间继电器符号
各种按钮开关
各类按钮开关
开关符号
各种颜色的指示灯
行程开关
行程开关的符号
变频器
PLC
电子元件符号，如图：。

几种鼠标电路图

⼏种⿏标电路图 1、USB接⼝⿏标电路图2、电脑⽆线⿏标电路图3、光电⿏标电路图4、⿏标电路图5、有线USB 光学游戏⿏标电路图A5020⽅案6、有线USB激光⿏标电路图7、3键USB 有线激光游戏⿏标电路图 A7550+CY63743⽅案8、⾃制⽆线⿏标电路图光电⿏标电路图1、两款光电⿏标电路光电⿏标电路⼀般由两⽚集成电路与外围元件组成。

⼀⽚稍⼤的是COMS 感光集成电路，另⼀⽚⼀般为⿏标专⽤集成电路。

CMOS 感光芯⽚通过检测光电部件因⿏标移动产⽣的光线变化⽽得到位置信号，送到⿏标专⽤集成电路的X、Y 输⼊端。

⽽⿏标专⽤集成电路再检测左、右按键，滚轮键及滚轮前后转到等信息随着CLK时钟信号⼀起传输给计算机的PS2 或USB 端⼝。

USB 光电⿏标电路图①为使⽤GL603 - USB ⿏标集成电路芯⽚和H2000(400CPI、每秒1500 次扫描) 光电感应芯⽚的USB光电⿏标电路图。

PS2 接⼝⿏标电路图②为使⽤PAN101 - 208 (800CPI 光学分辨率,2000 次扫描/ 秒) 光电感应芯⽚和84510 系列⿏标集成电路芯⽚的PS2 接⼝光电⿏标电路。

2、光电⿏标原理与电路图传统光学⿏标的⼯作原理传统光学⿏标⼯作原理⽰意图光学跟踪引擎部分横界⾯⽰意图光学⿏标主要由四部分的核⼼组件构成，分别是发光⼆极管、透镜组件、光学引擎（Optical Engine）以及控制芯⽚组成。

光学⿏标通过底部的LED灯，灯光以30度⾓射向桌⾯，照射出粗糙的表⾯所产⽣的阴影，然后再通过平⾯的折射透过另外⼀块透镜反馈到传感器上。

当⿏标移动的时候，成像传感器录得连续的图案，然后通过“数字信号处理器”(DSP)对每张图⽚的前后对⽐分析处理，以判断⿏标移动的⽅向以及位移，从⽽得出⿏标x, y⽅向的移动数值。

再通过SPI传给⿏标的微型控制单元（Micro Controller Unit）。

⿏标的处理器对这些数值处理之后，传给电脑主机。

电路图读图的基本方法分析

总628期第一期2018年1月河南科技Henan Science and Technology电路图读图的基本方法分析霍丹（天津渤海职业技术学院，天津300000）摘要：电路图是电路分析的重要资源，有效识别电路图是开展其他工作的前提。

由此，本文首先分析电路图的种类，包括示意图、方框图、等效电路图及电原理图，然后探讨各类电子电路图的读图方法，以期为识图、读图提供参考。

关键词：电路图；读图方法；读图技巧中图分类号：TN702文献标识码：A文章编号：1003-5168（2018）02-0136-02 Analysis of Basic Methods of Circuit Diagram ReadingHUO Dan（Tianjin Bohai Vocational Technical College，Tianjin300000）Abstract:Circuit diagram is an important resource of circuit analysis.The effective identification of circuit diagram is the prerequisite for other work.Therefore,this paper first analyzed the kinds of circuit dia⁃grams,including schematic diagram,block diagram,equivalent circuit diagram and electrical schematic dia⁃gram,and then discussed the methods of reading diagrams for various electronic circuit diagrams,with a view to provide reference for understanding diagrams and reading drawings.Keywords:circuit diagram；method of reading drawings；drawing skills电路图是指导电子产品生产、调试和维修的重要资料。

电子电路识图的基本方法和技巧

电子电路识图的基本方法和技巧对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。

任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。

只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。

1、从基本元器件入手，为识图打下良好的基础。

电子元器件是构成电子产品的基础。

因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。

2、掌握基本单元电路，为识读复杂电路打下基础。

3、分解复杂电路。

复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。

4、掌握基本单元电路之间的连接方法。

5、明确各分体元器件在电子电路中所起的作用。

为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。

电阻器：在电路中主要起限流、分压的作用。

1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。

2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。

3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。

4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。

电子线路图的识读方法

电子线路图的识读方法复杂的电子线路图，对于初学者来说，图上密密麻麻，看得眼花缭乱，根本不知从何下手识图，也不能从电子线路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子线路。

其实，我们只要对电子线路图进行仔细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。

而任何一张错综复杂、表现形式不同的电子线路图都是由一些最基本的电子电路组合而成。

我们如果将这些构成复杂电子线路图的最基本电路定义为基本单元电路，那么，我们只要掌握了这些最基本的单元电路，任何复杂的电路都可以看成是这些单元电路的组合。

例如：由分立元件组成的半导体超外差式收音机由变频、中放、检波、自动增益控制、前置低放、功放等6个单元电路所组成，如图所示。

彩色电视机可由高频电路、中频放大电路、视频检波电路、视频放大电路、伴音电路、色解码电路、同步分离电路、行扫描电路、场扫描电路、显像管电路、电源电路等组成，如图所示。

所以我们只要掌握了构成半导体收音机和彩色电视机的单元电路，我们就可以很容易识读半导体收音机和彩色电视机的电路原理图。

可见掌握最基本单元电路的识读，对于电子线路图的识读及学会电子线路图的设计，有着重要的意义。

电子线路图的识读方法下面本着掌握电子线路图的构成规律及进而学会设计电子线路固的目的，具体讲一讲电子线路图AT89C2051的识读方法和技巧。

1．掌握基本单元电路掌握基本单元电路，为识读复杂电路打好基础。

上面我们已经提到，任何复杂电路都是由基本单元电路构成，所以我们在识读复杂电路前，首先必须要掌握好基本单元电路。

在学习单元电路时，要掌握好基木单元电路的工作原理，电路的功能及特性，电路典型参数，组成电路的元器件以及每一个元器件在电路中所起到的作用，电路调试方法等。

如有必要，对每一个元器件的参数都应了解清楚。

2．分解复杂电路任何复杂电路都可以分解成若干个具有完整基本功能的单元电路，而每个单元电路在复杂电路中的功能不同，其作用也不同。
