建筑电气施工图读图知识
建筑电气施工图的识读知识讲解共57页
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
建筑电气施工图的识读知识讲解
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
建筑电气施工图识读教程-PPT精选.ppt
5、线路敷设部位代号： WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
设
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
6、线路在平面图上的表示：
a－b (c × d) e - f
a :线路编号
b：导线型号
c ：导线根数
• 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
• 设计说明 • 一、设计依据 • 1 《民用建筑电气设计规范》（JGJ/T 16—92）； • 2 《建筑物防雷设计规范》（GB 50057—94 2000
年版）；
• 3 《有线电视系统工程技术规范》（GB 50200—94 ）；
，主要包括：（1） 工程概况;（2） 设计依据;（3
） 设计范围;（4） 供配电设计;（5） 照明设计;（6
） 线路敷设;（7） 设备安装;（8） 防雷接地;（9）
弱电系统;（10） 施工注意事项。
• 识读一套电气施工图，应首先仔细阅读 • 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
• 4 各照明器具的安装高度详见主要设备材料表。
• 五、防雷接地系统
•
本工程按民用三类建筑防雷要求设置防雷措施，
利用建筑物金属体做防雷及接地装置，在女儿墙上设
人工避雷带，利用框架柱内的两根对角主钢筋做防雷
引下线，并利用结构基础内钢筋做自然接地体，所有
防雷钢筋均焊接连通，屋面上所有金属构件和ห้องสมุดไป่ตู้备均
应就近用 10镀锌圆钢与避雷带焊接连通，接地电阻
建筑电气工程图基本知识及识图
目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)（一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)（五）、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

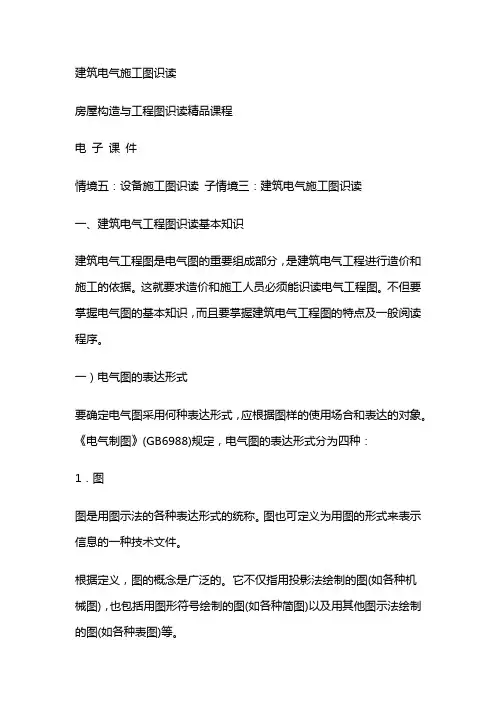

建筑电气施工图识读
建筑电气施工图识读房屋构造与工程图识读精品课程电子课件情境五：设备施工图识读子情境三：建筑电气施工图识读一、建筑电气工程图识读基本知识建筑电气工程图是电气图的重要组成部分，是建筑电气工程进行造价和施工的依据。
这就要求造价和施工人员必须能识读电气工程图。
不但要掌握电气图的基本知识，而且要掌握建筑电气工程图的特点及一般阅读程序。
一）电气图的表达形式要确定电气图采用何种表达形式，应根据图样的使用场合和表达的对象。
《电气制图》(GB6988)规定，电气图的表达形式分为四种：1．图图是用图示法的各种表达形式的统称。
图也可定义为用图的形式来表示信息的一种技术文件。
根据定义，图的概念是广泛的。
它不仅指用投影法绘制的图(如各种机械图)，也包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。
2．简图简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
在不致引起混淆时，简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。
“简图”是一技术术语，切不可从字义上去理解为简单的图。
应用这一术语的目的，是为了把这种图与其他的图相区别。
再者，我国有些部门曾经把这种图称为“略图”。
为了与其他国家标准如《机械制图机构运动简图符号》(GBu60一84)的术语协调一致，故采用了“简图”而不用“略图”。
3．表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时，表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图之列。
之所以用“表图”，而不用通行的“图表”，是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4.表格表格是把数据按纵横排列的一种表达形式。
用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数等。
建筑电气工程图基本知识及识图
目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

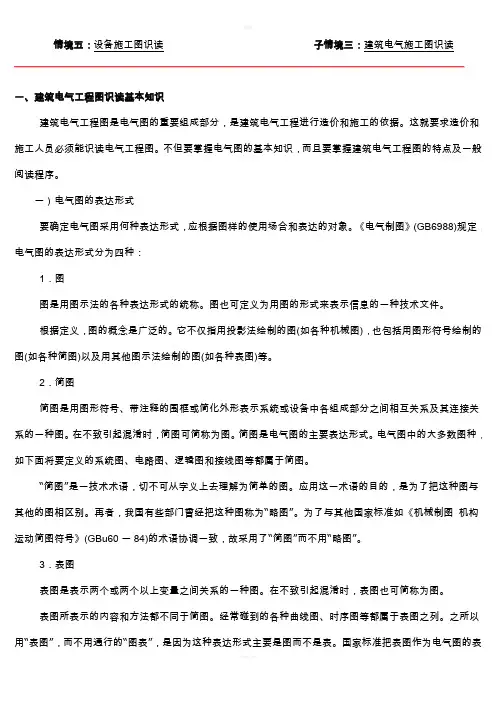

建筑电气施工图识读
情境五：设备施工图识读子情境三：建筑电气施工图识读一、建筑电气工程图识读基本知识建筑电气工程图是电气图的重要组成部分，是建筑电气工程进行造价和施工的依据。
这就要求造价和施工人员必须能识读电气工程图。
不但要掌握电气图的基本知识，而且要掌握建筑电气工程图的特点及一般阅读程序。
一）电气图的表达形式要确定电气图采用何种表达形式，应根据图样的使用场合和表达的对象。
《电气制图》(GB6988)规定，电气图的表达形式分为四种：1．图图是用图示法的各种表达形式的统称。
图也可定义为用图的形式来表示信息的一种技术文件。
根据定义，图的概念是广泛的。
它不仅指用投影法绘制的图(如各种机械图)，也包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。
2．简图简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
在不致引起混淆时，简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。
“简图”是一技术术语，切不可从字义上去理解为简单的图。
应用这一术语的目的，是为了把这种图与其他的图相区别。
再者，我国有些部门曾经把这种图称为“略图”。
为了与其他国家标准如《机械制图机构运动简图符号》(GBu60一84)的术语协调一致，故采用了“简图”而不用“略图”。
3．表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时，表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图之列。
之所以用“表图”，而不用通行的“图表”，是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4. 表格表格是把数据按纵横排列的一种表达形式。
用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数等。
建筑电气施工图识读好
建筑电气施工图识读在建筑电气工程中，施工图是一份非常重要的文档，它不仅包含着工程项目的详细设计、施工、监理和验收的各种要求和规范，而且也是施工人员和监理人员进行实际操作的指南，因此对施工图的正确识读尤为重要。
本文将从建筑电气施工图的视图、符号法规及主要设备介绍三个方面介绍建筑电气施工图的识读方法。
一、视图1. 平面图建筑电气施工图中的平面图常为俯视图，是指将建筑物垂直于地面的剖面（俯视图）画在水平面上的图。
视图通常用实线表示。
建筑电气平面图包括插座、灯具、电气开关、开关插座板、排插等。
在平面图上，可以看到电器设备的平面布局，及其与墙体、柱子、门窗、机房等配套的布置关系。
从平面图中可以看出电气设备在不同位置的布置，以及贯穿每个电器设备的电源、补偿线等。
2. 立面图建筑电气施工图中立面图通常画在水平剖面的一侧，是指建筑物其中一面或一截画在垂直平面上的图。
立面图常用虚线表示。
电气设备中的立面图包括墙上开关、电源插座、强电箱等。
在立面图上可以看到不同楼层、不同房间各种设备的立面布局。
一般而言，水平默认为正东方向。
在立面图中也可以看到不同设备布置高度不同，以及电器设备所需的详细信息。
3. 剖面图建筑电气工程的剖面图是指将建筑物沿着竖直方向做横剖面，然后将剖面的图画成的图。
剖面图通常用虚线表示。
电气剖面图主要包括各种线路、各种仪表箱、吊柜、各种预留口等。
二、符号法规1. 线路符号建筑电气线路符号一般用实线细线、虚线和点划线表示。
其中：实线表示电源线和负载线；虚线表示控制线；点划线表示连通线（一般用在多项连通中，表示多条连通线的内容相同）。
具体的电线符号表示如下：•直线表示电源线。
•直角符号表示弯曲。
•单红和单绿表示两根单线路。
•多根红和多根绿表示多根线路组成的一组带电缆。
•宽灰线表示接地线。
2. 设备符号建筑电气设备符号也是需要掌握的，主要包括以下几个方面：•各种灯具：电气施工图中的灯具，包括顶灯、壁灯、射灯、户外照明灯等。
建筑电气施工图识图详解
❖ 设计说明
❖ 一、设计依据
❖ 1 民用建筑电气设计规范》（JGJ/T 16—92）； ❖ 2 建筑物防雷设计规范》（GB 50057—94 2000
年版）；
❖ 3 有线电视系统工程技术规范》（GB 50200— 94）；
❖ 六、建筑物防雷、接地及安全 ❖ 1 本工程防雷等级为三类，建筑的防雷满足防直击雷、防雷
电感应及雷电波的侵入，并设置总等电位联接。
❖ 2 接闪器：采用在女儿墙上安装的避雷带(￠10圆钢)作为接 闪器，并形成不大于24×16的避雷网，并与引下线牢固相连。
❖ 避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架， 外露长度为0.1m，支架间距1.0m，转弯处0.5m。
高度为23.5m，面积为4100.0m2。 ❖ 二、设计依据 ❖ 1 低压配电设计规范(GB 50054—95); ❖ 2 建筑物防雷设计规范（GB 50057—94）； ❖ 3 民用建筑电气设计规范（JGJ/T 16—92）； ❖ 4 建筑照明设计标准（GB 50034—2004）； ❖ 5 2003全国民用建筑工程设计技术措施——电
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
烯
塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示：
abcdL f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
❖ 4 各照明器具的安装高度详见主要设备材料表。
❖ 五、防雷接地系统
建筑电气工程图基本知识及识图
建筑电气工程图基本知识及识图建筑电气工程是指为建筑物提供供电、照明、空调、通风、消防等服务的电气系统。
建筑电气工程图则是建筑电气工程的重要组成部分，它为工程师和施工人员提供了必不可少的设计及施工指导。
因此，建筑电气工程图的学习对于建筑电气工程师和施工人员都是非常重要的。
建筑电气工程图的基本类型在建筑电气工程中，常见的电气图纸包括平面图、立面图、示意图、接线图等。
其中：平面图平面图是展示建筑物内电器设备安装位置和电气布线情况的图纸，通过绘制建筑平面图并标记电器设备的安装位置、电气线路和线路沟槽等来表示。
立面图立面图是展示建筑物中各种设备的垂直安装位置、尺寸和相互之间的距离关系的图形表示。
常见的立面图包括用电柜、配电盘、开关、插座和灯具等。
示意图示意图是建筑电气工程图中的一种简洁明了的图示，通过相应的图例标识来说明各种电器设备的位置和布线方案。
接线图接线图通常用于展示电气设备的内部结构及其电路连接，更重要的是，它可以指导工程师和施工人员准确无误地连接电路。
建筑电气图纸的重要性建筑电气图纸是建筑电气工程师和施工人员必不可少的工具。
图纸不仅反映了建筑的功能需求和需要的电气设备，而且指导施工人员正确地安装和连接电器设备。
此外，建筑电气图纸对于充分利用空间和满足建筑物的使用和管理要求也非常重要。
建筑电气工程师和施工人员需要熟悉建筑电气图纸的不同种类和使用方法。
熟练掌握建筑电气图纸基本技能，包括正确绘制、命名图例符号和图纸的规范要求是非常重要的。
常见的建筑电气图符号及其含义图符是建筑电气工程图中常用的图形，它们代表仪表、设备、元件以及电连接元器件等。
在建筑电气工程图中，最常见的工程图符有以下几类。
变压器图符变压器是电气设备的一种，较常用于电线路的变压和降压，图符通常表示为一个矩形。
电机图符电机是常见的电动机械设备，是建筑电气工程中的关键组成部分，使用的图符通常是一个圆形，其中偏心表示电机的旋转。
输电线图符输电线是由金属导线制成的电线，连接输电电源和负载，图符用于表示输电线路及其所连接设备。
建筑电气施工图识读
地下室照明平面图
一层插座平面图
用户配电箱接线方案图
七表箱接线方案图
照明灯具接线根数关系
两地控制同一照明灯具接线关系
三、防雷工程平面图
• 本建筑防雷按三类防雷建筑物考虑，用Φ 10镀锌圆钢在屋 顶周边设置避雷网，每隔1m设置一处支持卡子 • 利用构造柱内主筋作为防雷引下线，共分八处分别引下， 要求作为引下线的构造柱主筋自下而上通长焊接，上面与 避雷网、下面与基础钢筋网连接，施工中注意与土建密切 配合。 • 在建筑物四角设接地测试点板，接地电阻小于10Ω，若不 满足应另设人工接地体。 • 所有突出屋面的金属管道及构件均应与避雷网可靠连接。
建筑电气施工图识读
一、概述 二、照明工程施工图 三、防雷接地平面图读图示例 四、建筑弱电电气施工图
一、概述
建筑电气技术人员可以依此进行交流，依据 电气施工图进行设计施工、购置设备材料、 编制审核工程概预算，以及指导电气设备 的运行、维护和检修 电气工程图种类很多，一般按功能可以分成 电气系统图、内外线工程图、动力工程图、 照明工程图、弱电工程图及各种电气控制 原理图
线路敷设方式的文字符号
线路敷设部位的文字符号
4、照明及动力设备在平面图上的标注
(1)用电设备的文字标注：
a b
或
a b
+
c d
其中：a——设备编号 b——额定功率（kw） c——线路首端熔断器体或断路器整定电流（A） d——安装标高（m）
（2）配电箱的文字标注：ab/c或a-b-c，当需要标注引 入线的规格时，则标注为：
1、识图步骤 • 首先看图纸目录 • 阅读施工图说明 • 电气总平面图 • 系统图 • 分层平面图 • 了解标准图集
• 这是一栋三单元，六层砖混结构，先交砼 楼板的建筑
(完整版)建筑电气施工图识图教程
建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2。
电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5。
建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.二、电气施工图的组成1。
图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一.3。
系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案，然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作.6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
7. 安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
建筑电气工程图基本知识及识图定稿版
建筑电气工程图基本知识及识图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二）、建筑电气工程图的类别 (1)（三）、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)（一）、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (3)（一）、模拟项目图纸组成 (17)（二）、电力系统的组成 (17)（三）、总干线 (17)（四）、配电系统识读 (17)（五）、平面图 (18)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
电气工程读图应具备的知识及技能
电气工程读图应具备的知识及技能作为一名优秀的电气安装工作者阅读建筑电气工程图应具备多方面的知识及技能，才能准确无误地阅读图样、掌握图样。
这里用到的不仅仅是电气专业方面的知识及技能，还涉及其他几个专业方面的知识及技能，这与其他电气专业是不同的。
阅读建筑电气工程图应具备哪些知识及技能呢？（一）电气专业方面的知识及技能１）熟练掌握电气（包括自动化仪表及其弱电工程）图形符号、文字符号、标注方法及其含义，熟悉建筑电气工程制图标准、常用画法及图样类别。
２）熟悉建筑电气工程经常采用的标准图册图集、电气装置安装工程施工及验收规范、设计规范、安装工程质量验评标准及有关部委标准规范等。
３）掌握电力变压器、变配电装置的设置及其常用的控制保护电路和方式，掌握各种电动机起动控制电路及保护方式，掌握架空线路和电缆线路常用的安装方法，掌握室内电气线路、电气设备常用的安装方法及设置，掌握防雷接地技术及电气系统常用的保护方式；熟悉特殊环境电气线路及设备的设置，熟悉电梯控制线路及各种保护功能，熟悉火灾自动报警及自动消防、电缆电视、通信广播等弱电技术及线路的设置，熟悉电子技术、微机技术、自动化仪表技术及其线路的设置，能分析电子线路的工作原理及电气系统中常用控制调节原理图。
４）熟练掌握电气工程中常用的电气设备、元件、材料（如变压器、电动机、开关柜、导线电缆、起动柜、绝缘子、继电器、各类开关和接触器、探测器、传感器、管材、钢材、电气仪表、灯具、信号装置、低压电器、熔断器、避雷器、小五金件、电气控制装置等）的性能作用、工作原理、规格型号，了解其生产厂家和市场价格。
５）熟悉电气工程有关设计的规程规范及标准，了解设计的一般程序、内容及方法。
６）熟悉一般电气工程的安装工艺、程序、方法及调试方法。
（二）土建专业方面的知识熟悉土建工程、装饰工程和混凝土工程施工图中常用的图形符号、文字符号和标注方法；了解土建工程的制图标准及常用画法，了解一般土建工程施工工艺和程序。
建筑电气工程图基本知识及识图
目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)(三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)(一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一)、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)(五)、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸.电气工程图的特点(1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
(二)、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式.强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图:是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图.是表示装置、器具、线路具体平面位置的图纸。
建筑电气施工图识图
建筑电气施工图识图建筑电气施工图是建筑工程中非常重要的一环，它是建筑物电气系统设计的具体呈现，也是电气工程师进行施工和安装的重要参考依据。
对于电气工程师来说，能够准确理解和识图建筑电气施工图是至关重要的，下面将从不同的角度分析建筑电气施工图的识图要点。
首先，建筑电气施工图识图的第一步是了解电气系统的总体布局和各个电气设备的位置。
在建筑电气施工图中，通常会标注出主配电室、分配电室、电表室等重要设备的位置，通过仔细观察图纸上的符号和标记来确定各个设备的具体位置，这是识图的基础。
其次，建筑电气施工图识图的第二步是理解不同电气设备之间的互联关系。
在建筑电气系统中，电源、开关、插座、灯具等设备之间需要良好的连接和配合。
通过观察施工图中的连线、箭头、符号等，能够了解各个设备之间的连接方式和信号传递方式，如何组成一个完整的电气系统。
第三，建筑电气施工图识图的第三步是了解电气线路的走向和布局。
在建筑电气施工图中，电气线路通常通过线路图的形式展现，包括主线电缆、分线箱、照明插座等线路的走向和布局。
通过观察施工图上的线路图案，我们能够了解电线的走向、线径、电缆桥架的位置等关键信息，这对于电气工程师进行施工和安装是非常重要的参考。
第四，建筑电气施工图识图的第四步是掌握电气设备和线路的命名规范。
在建筑电气施工图中，为了便于理解和识别不同设备和线路，通常会采用特定的符号和名称进行命名。
例如，M代表主配电室，DB代表分配电室，SW代表开关，L代表灯具，S代表插座等。
通过掌握这些命名规范，我们能够更加准确地理解和识别电气设备和线路的种类和作用。
除了以上这些基本识图要点，建筑电气施工图的识图还需要有一定的经验积累和专业知识。
电气工程师需要不断学习和了解电气系统的相关知识，熟悉电气设备的特点和使用方法。
同时，还需要在实际工作中积累经验，通过与其他工程师的交流和学习，不断提升自己的识图能力。
总之，对于电气工程师来说，建筑电气施工图识图是一项必备的技能。
