聚氨酯接枝改性环氧树脂的制备和性能
聚氨酯改性环氧树脂的制备与性能研究--优秀论文可复制黏贴
独创性声明
本人声明所呈交的学位论文是本人在导师指导下进行的研究工作和取得的研究成果，除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得丞洼王些太堂或其他教育机构的学位或证书而使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示－ｆ谓，／意。
学位论文作者签名：新艘亍签字日期：矽招年Ｊ月Ｉ宇日
学位论文版权使用授权书
本学位论文作者完全了解丞洼王些盔堂有关保留、使用学位论文的规定。
特授权丞洼王些太堂可以将学位论文的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。
同意学校向国家有关部门或机构送交论文的复印件和磁盘。
（保密的学位论文在解密后适用本授权说明）
学位论文作者签名：毒ｆ：雅守导师签名：阉侉
签字日期：矽Ｉ；年Ｊ月旧日签字日期：矽眵年Ｊ月圩日。
聚氨酯对环氧树脂增韧性能研究
聚氨酯对环氧树脂增韧性能研究张萌;葛雪松;吴琳;李刚;于奕峰;姜义军;陈爱兵【摘要】利用甲苯二异氰酸酯(TDI)和聚丙二醇(PPG)合成不同结构的端—NCO聚氨酯(PU)预聚体,然后由聚氨酯预聚体与环氧树脂进行接枝反应,制备聚氨酯改性环氧树脂.研究了聚氨酯预聚体结构和用量对改性环氧树脂力学性能的影响规律.结果表明,当聚醚多元醇选用PPG1000,且TDI:PPG=2:1时,制得的聚氨酯预聚体对环氧树脂的增韧效果最好,当ω(PU预聚体)=10％时,改性环氧树脂的应变和拉伸强度分别达到84.7％和27.1 MPa,是改性前的30.47倍和3.04倍.通过扫描电镜对聚氨酯的增韧机理进行了研究,发现改性前环氧树脂为脆性断裂,聚氨酯改性后的环氧树脂断裂时银纹明显增多,为韧性断裂.【期刊名称】《应用化工》【年(卷),期】2018(047)009【总页数】4页(P1850-1853)【关键词】环氧树脂;聚氨酯;接枝改性【作者】张萌;葛雪松;吴琳;李刚;于奕峰;姜义军;陈爱兵【作者单位】河北科技大学化学与制药工程学院,河北石家庄 050018;中国科学院青岛生物能源与过程研究所,山东青岛 266100;青岛职业技术学院生物与化工学院,山东青岛 266100;河北科技大学化学与制药工程学院,河北石家庄 050018;河北科技大学化学与制药工程学院,河北石家庄 050018;中国科学院青岛生物能源与过程研究所,山东青岛 266100;河北科技大学化学与制药工程学院,河北石家庄050018【正文语种】中文【中图分类】TQ323.5;TQ433.4+3环氧树脂(EP)具备良好的物理粘接性、化学稳定性、介电性等特点，在建筑、航空航天以及集成电路等领域[1-5]得到广泛的应用。
但EP固化后质脆、抗冲击性能差，限制了其广阔的发展。
近年来研究较多的EP增韧剂有橡胶弹性体、刚性粒子、热塑性树脂、液晶聚合物、超支化聚合物等[6-10]，其中聚氨酯凭借其丰富的柔性链段和较高的相容性得到研究者们的广泛关注[11-15]。

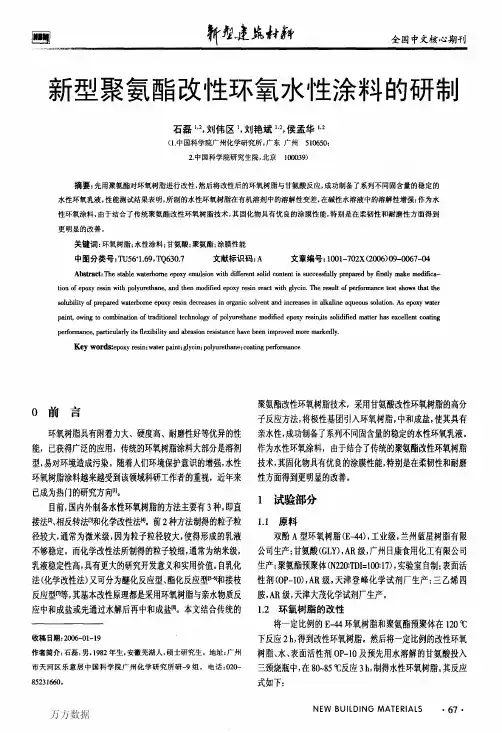

新型聚氨酯改性环氧水性涂料的研制
１ １ＮＥＷ ＢＵｊ ＬＤＩＮＧ ＭＡＴＥＲＩＡＬＳ
·６９·
全国中文核心期刊
新鬼建巍船拇
高耐候复合搪瓷钢板的研究
郑绍成１，邢翰学２，滕波涛１
（１．浙江师范大学化学与生命科学学院，浙江金华３２１００４；
２．浙江开尔实业有限公司，浙江金华３２１０３１）
摘要：介绍静电干法二喷一烧工艺和连续搪烧炉生产高耐候复合搪瓷钢板的工艺。耐候复合搪瓷钢板是一种 新型的装饰材料，既具有坚韧性、抗冲击性强、不裂瓷、超级耐久、色泽丰富鲜艳，又有耐老化、防腐、品质保证期长
表２甘氨酸用量对环氧乳液贮存稳定性的影响
项目
ＰＵ：ＧＬＹ：ＥＰ（属Ｅ尔比）
Ｏ．１：Ｏ．２５：ｌ
０．１：Ｏ．５：ｌ
１个月 ３个月 ６个月
分层 分层 分层
不分层 不分层 不分层
由表２可知，当ＰＵ：ＧＬＹ：ＥＰ（摩尔比）＝０．１：０．５：ｌ时，乳液的 稳定性较好。
图４为通过透射电镜观察到的改性环氧树脂［ＰＵ：ＧＬＹ：ＥＰ （摩尔比）＝０．１：０．５：１】的粒子形态。
３０００
２０００
１０００
０
波数／ｃｍ ｌ
图１ 聚氨酯改性水性环氧树脂的红外光谱分析 ｅ１～聚氨酯改性水性环氧树脂；ｅ２一纯环氧树脂
由图ｌ可见，ｅ２在１ ７５０ ｃｍ一附近无吸收峰，ｅｌ在１ ７５０
ｃｍｄ附近有较强的吸收峰，说明聚氨酯中的异氰基已与环氧
树脂中的羟基反应；同时，ｅ１与ｅ２相比，９１２ ｃｍ。处的环氧基
收稿日期：２００６—０１一１９ 作者简介：石磊，男，１９８２年生，安徽芜湖人，硕士研究生。地址：广州 市天河区乐意居中国科学院广州化学研究所研一９组，电话：０２０— ８５２３１６６０。
聚氨酯改性环氧树脂技术，采用甘氨酸改性环氧树脂的高分 子反应方法，将极性基团引入环氧树脂，中和成盐，使其具有 亲水性，成功制备了系列不同固含量的稳定的水性环氧乳液。 作为水性环氧涂料，由于结合了传统的聚氨酯改性环氧树脂 技术，其固化物具有优良的涂膜性能，特别是在柔韧性和耐磨 性方面得到更明显的改善。
对聚氨酯改性环氧树脂的探究
聚氨酯改性环氧树脂的DSC表征
Fig. 2、Fig. 3 分别是EP 和m-EP( PU 改性的环氧树脂) 的DSC 曲线。从Fig . 2 可知, EP的 Tg 为92.5 C; 而m-EP 的Tg 为104.9 C( Fig. 3) , 比改性前提高了12.4 C , T g 提高的原因可能 是PU 分子链引入到EP 的链段中, 增加了体系的交联度所致; 另外, 改性前EP 的DSC 曲线是 单一峰, 而改性后曲线中有两个峰, 原因可能是m-EP 中存在聚氨酯的相。
结论
在环氧树脂体系中引人聚氨酯改性剂, 对材料的力学 性能有较大改善, 与普通的塑性增韧不同的是, 聚氨酯 不仅能增韧、还能增强环氧树脂。以聚乙二醇、TDI 为原料的聚氨酯改性效果最佳; 以羟基硅油代替部分 聚乙二醇为原料的聚氨酯改性环氧树脂亦有较大的潜 力。
聚氨酯接枝改性环氧树脂的制备和性能
环氧树脂是一种热固性树脂, 因其有优异的粘接性、力学强度、电绝缘性及良好的加工 工艺性等特性而广泛应用于胶粘剂、涂料、复合材料基体等方面, 但因其质脆、抗冲击 韧性差等缺点限制了其应用范围 。聚氨酯弹性体( PUE) 具有优异的耐磨性能、较高撕 裂强度、伸长率大、硬度范围宽、减震效果好等优异性能 。而聚醚型聚氨酯结构中, 有 柔性的C-O-C 链, 且与环氧树脂相容性好, 这些是聚氨酯改性环氧树脂的有利因素。
不同分子量的聚乙二醇制成 的PUR 对环氧树脂浇注物增 韧与增强的影响见表1。从 表1 可见,随着聚氨酯中聚乙 二醇的分子量降低, 改性环 氧树脂的冲击强度、拉伸强 度和弯曲强度皆提高, 当分 子量为10 左右时达最佳值。 这说明子量为10 左右的聚乙 二醇与TDI制成的聚胺酯对 环氧树有明显的增韧与增强 效果。
PUR改性环氧树脂的制备

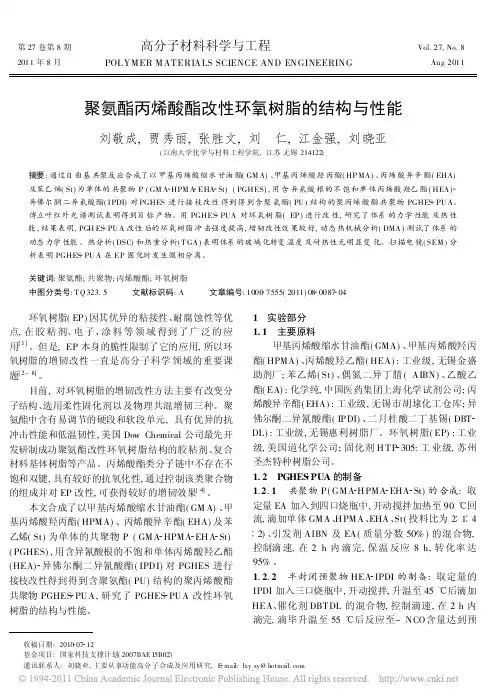

聚氨酯丙烯酸酯改性环氧树脂的结构与性能_刘敬成
Fig. 3
T g Analysi s with Di fferent Content of PGHES PUA Modi fied EP
Fi g. 4
Thermogravi metric Analysis of Sampl es with Different Content of PGHES PUA
30
40
8. 63 10. 25 20. 24 15. 67 2. 1 1. 8
力学性能 T ab. 2 为 P GH ES PUA 改性 EP 的力学性能。测
试结果表明 , 提高 EP 共混物中 PGHES PUA 的含量, 改性 EP 的拉伸强度逐渐下降 , 但冲 击强度提高。如 表所示 , 当 PGH ES P UA 加入量 为 30% ( 质量分数 ) 时, 冲击强度已 经从 4 68 kJ/ m 2 提高 到了 8 63 kJ/ m 2 , 环氧树脂的韧性提高。 2. 3 动态力学性能 F ig . 2A 和 F ig. 2B 分别为改性环氧树脂的储能模
Fig. 1
FT IR Spectrum of ( A) PGHES, ( B) Before Reaction of PGHES PUA, ( C) After the Reaction of PGHES PUA
1. 4
性能表征
Tab. 2
Mechanical Properties with Different Amounts of PGHES PUA Modified EP
Tab. 1 Designation of PGHES PUA Modif ied EP
sample w ( EP) ( % ) w ( PGHES PU A ) ( % ) w ( H TP 305) ( % ) P0 100 0 24 P10 90 10 21. 6 P20 80 20 19. 2 P 30 70 30 16. 8
对聚氨酯改性环氧树脂的探究-PPT精品文档
PUR改性环氧树脂的制备 改性环氧树脂固化工艺条件 将一定量的环氧树脂、上述 改性环氧树脂以甲基六氢苯 PUR树脂加人反应器中, 加 酐为固化剂, 以N,N一二甲基 热至80 ℃ , 反应30min 左右, 苄胺为促进剂, 按一定比例 即得PUR 改性的环氧树脂 配制浇注液,在80℃下浇注, 〔简称改性环氧树脂) 并在80℃凝胶化5h,然后升 温至140℃,固化8 h。
结论
在环氧树脂体系中引人聚氨酯改性剂, 对材料的力学 性能有较大改善, 与普通的塑性增韧不同的是, 聚氨酯 不仅能增韧、还能增强环氧树脂。以聚乙二醇、TDI 为原料的聚氨酯改性效果最佳; 以羟基硅油代替部分 聚乙二醇为原料的聚氨酯改性环氧树脂亦有较大的潜 力。
聚氨酯接枝改性环氧树脂的制备和性能
环氧树脂是一种热固性树脂, 因其有优异的粘接性、力学强度、电绝缘性及良好的加工 工艺性等特性而广泛应用于胶粘剂、涂料、复合材料基体等方面, 但因其质脆、抗冲击 韧性差等缺点限制了其应用范围 。聚氨酯弹性体( PUE) 具有优异的耐磨性能、较高撕 裂强度、伸长率大、硬度范围宽、减震效果好等优异性能 。而聚醚型聚氨酯结构中, 有 柔性的C-O-C 链, 且与环氧树脂相容性好, 这些是聚氨酯改性环氧树脂的有利因素。
通过用聚醚多元醇合成主链两端为异氰酸酯基团的PU 预聚体, 并控制异氰酸根与环 氧树脂中羟基的反应, 把PU 链段接枝到环氧树脂主链上以改性环氧树脂; 并环氧树脂的分子结构、热性能、动态力 学性能以及断面形貌的影响。
聚氨酯改性的环氧树脂的红外分析
对聚氨酯改性环氧树脂的探究
概述
长期以来, 人们采用各种物质对环氧树脂进行增韧, 经常使用的有低 分子量聚酰胺、聚醚、聚砜及邻苯二甲酸酯等, 即所谓的塑性增韧 机理。塑性增韧存在的问题当材料的韧性得到改进的同时, 材料的 力学性能遭到破坏。因此, 如何解决增韧与增强的矛盾成为新的研 究课题。 聚氨酯(PUR )是一类常用的高分子材料, 广泛应用于国民经济各领 域。以甲苯一2 ,4 一二异氰酸酯(TD I) 和聚二醇类为原料合成的聚 氨酯结构中, 既有柔性的C -C 链和C一0 一C 链, 又有活性的酰胺基 团, 且与环氧树脂相容性好, 这些是聚氨酯改性环氧树脂的有利因素 。若能够以S i-O - Si链替代部分C - 一O 一C 链, 材料的韧性和强度 还应有进一步的提高,。改性后的环氧树脂, 强度和韧性都得到提高, 特别是用于环氧浇注、环氧涂料或环氧油墨等方面, 应用范围扩大, 使用寿命提高, 具有良好的应用前景。
聚氨酯改性环氧树脂固化动力学
1前言环氧树脂是一种热固性树脂，因其有优异的粘结性、机械强度、电绝缘性及良好的工艺性等特性，而广泛应用于胶粘剂、涂料、复合材料基体等方面，但其质脆、耐热性、抗冲击韧性差等缺点限制了其更大的用。
因此对它进行改性是一个非常活跃的研究领域。
其中改善环氧树脂的韧性、强度和耐热性是环氧树脂材料改性的重要方向。
通常的增韧环氧树脂的改性方法都是以降低环氧树脂的刚性和耐热性为代价的。
互穿聚合物网络技术(IPN)自问世以来，因IPN的协同效应可使聚合物的冲击强度、模量、断裂伸长、硬度和耐热性等同时比每一组分的高而引起广泛重视。
聚氨酯(PU)改性环氧树脂互穿聚合物网络体系能同时具有耐高低温、高强度、高韧性等特点，具有广阔的应用前景。
因此，开展环氧树脂的聚氨酯(PU)改性研究工作，能够为PU改性环氧树脂互穿聚合物网络体系的设计获得理论依据具有很重要的意义。
固化工艺会对环氧树脂固化物的性能产生重要影响。
PU改性环氧树脂固化反应的研究对材料性能的提高与固化工艺的设计十分关键，而相关的PU改性环氧树脂固化反应研究的文献报道甚少。
为此，本研究选用聚乙二元醇(PEG)和甲苯二异氰酸酯(TDI)作为原料，合成端异氰酸酯基聚氨酯预聚体；采用该预聚体、固化剂（N，N-二甲基苄胺）对环氧树脂体系进行改性，并通过时差扫描量热法（DSC）分析，探讨聚氨酯改性环氧树脂体系的固化反应。
1.1 环氧树脂的定义及发展简史1.1.1 定义环氧树脂（Epoxy Resin）是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固性产物的高分子低聚物（Oligomer）。
但聚合度为零时，称之为环氧化合物，简称环氧化物（Epoxide）。
这些低相对分子量树脂虽不完全满足严格的定义但因为具有环氧树脂的基本属性在称呼时也不加区别的统称为环氧树脂。
环氧树脂是一种从液态到黏稠态、固态多种形态的物质。
它几乎没有单独的使用价值，只有和固化剂反应生成三维网状结构的不溶不熔聚合物才有使用价值，因此环氧树脂属于热固性树脂，属于网络聚合物范畴。
聚氨酯改性环氧树脂的合成及其复合材料性能研究
一
编
号
Ｒ ０
１０ ０
Ｒ ５
９ ５
Ｒ０ Ｒ５ Ｒ ０ Ｒ ５ ｌ ｌ ２ ２
９ ０ ８ ５ ８ ０ ７ ５
Ｒ０ ３
７ ０
ＥＰ
定 柔韧 性 又具有 很好 粘结 强度 的胶 粘剂 。Ｊ 。
应 温度 控 制在 ８ ５Ｃ反应 ３ ， 二 正 丁胺 法 测定 一 ０± ｃ ｈ用 Ｎ Ｏ端基 含 量 ， 到 或基 本 达 到理 论 含 量 后 终 止 反 Ｃ 达 应， 即得 到 一 Ｃ Ｎ Ｏ封 端 的聚氨 酯预 聚物 。
红外 光谱 测试 （ ＦＲ） 采 用 Ｎ ｘｓ 红 外分 析 ＦＩ ： ｅｕ 型 仪（ 美国 Ｔｅ ｏＮｃｌ 公 司） 聚氨酯预聚体 、 ｈｒ ｉ ｅ ｍ ｏｔ 对 聚 氨酯／ 氧 树 脂 接 枝 预 聚 体 、 氨 酯／ 氧 树 脂 ／ ． 环 聚 环 Ｄ
８ ℃下 ２ ０ ｈ的 固化 工 艺 固 化 ， 脱模 ， 行 测试 。把 上 进 述 改 性 物 按 照 Ｐ 含 量 （ ｈ） 应 标 记 为 Ｒ 、 ｕ ｐｒ 相 。Ｒ 、 Ｒｌ、 １、 ２、 ２、 ３， 表 １ 示 。 （Ｒ５ＲｏＲ５Ｒ０如 Ｊ 所
表１ Ｅ Ｐ与 Ｐ 的不 同配 比 ｕ
８ １在 Ｒ Ｔ３ Ｇ 一０型微 机控 制 电子万 能材 料试 验 机上 进 行 测试 。
动态力 学 测 试 （ Ｍ ：ｙｉ Ｄａ ｏｄＤ Ａ 测 Ｄ Ａ） Ｐｒ ｉ ｎ Ｍ ｓ ｍ 试 仪 （ 国 ＰｒｉＥｍ ｒ公 司 ） 温 度 范 围 为 ２ ～ 美 ｅｋｎ ｌｅ ， ５ １０Ｃ， ６ ￣ 升温 速率 为 ２／ ｉ， 率为 １ 。 ｍｎ频 Ｈｚ
聚氨酯改性环氧树脂的制备及红外光谱分析
第+期
李芝华等：聚氨酯改性环氧树脂的制备及红外光谱分析
·++·
物是端异氰酸酯基聚氨酯预聚体，而不是线型聚氨 酯大分子［!，"］。对比#$ 预聚体和%!曲线，可以看 出#$ 预聚体中&&’!()*+处的异氰酸酯基*,-. 特征峰在%!样品中已经完全消失，结合文献［"，+/］， 可以推测，扩链剂+，0*丁二醇与 #$ 预聚体发 生反应：
然而，在聚氨酯改性环氧树脂时由于原料的多
【收稿日期】!""#$"%$&"；【修回日期】!""#$’’$!( 【作者简介 】 李 芝 华 （’%)&—）， 副 教 授， 长 期 从 事 高 分 子 材 料 研 究。
【联系方式】万"*&方’$数((据&"(&(；+$,-./：012345!’!)607,
!"#"% 4-5 产物的制备［$］ 将 &’(#)%置于)13左右真空干燥箱中抽真
空脱水气，冷却至/1 3左右按比例加入端异氰酸 酯的-2 预聚体、扩链剂 !，$# 丁二醇、固化剂 *+&,-.以及固化促进剂 ’*-01（占固化剂质量 分数的!6），混合均匀后再放置于)1 3真空干燥 箱内脱 气 01 789， 浇 到 聚 四 氟 乙 烯 板 上， 经 程 序 升温固化（)1 3／!:;!11 3／":;!$1 3／!1:）。 其他产物的制备过程均同上述过程类似，只是加入
酸酐（*+&,-.）， 温 州 清 明 化 工 厂；"，$，/# 三 （二甲胺基 甲 基 ）苯 酚（’*-#01）， 长 沙 市 化 工 研
聚氨酯改性环氧树脂粘合剂
按备方在三颈瓶中依次加入环氧树脂和聚氨酯预聚体, 升温至 80℃反应 2h。 配制小合剂时, 按配方加入固化 剂即可。 使用二氰二胺固化剂时, 需预先研磨; 为降低粘度, 可将 E244 加热至 60℃配制。 214 胶接试样及浇铸体制备
化学与粘合 1997 年第 2 期
Ξ ·研究报告·
·63·
聚氨酯改性环氧树脂粘合剂
李 莉 郭旭虹
(中国科学院成都有机化学研究所 610041) (四川联合大学高分子材料系 成都 610065)
[ 摘 要 ] 本文用端异氰酸酯基聚氨酯预聚体与环氧树脂 F244 复合, 得到了一种性能优异的改性环氧树脂合剂。 粘接试样 的剪切强度、不均匀扯离强度以及浇铸体的抗冲击强度、弯曲强度和拉伸强度数据表明: 聚氨酯分子量及用量或固化体系不同, 粘 合剂的粘接性能、机械强度尤其是韧性均比纯 F—44 有显著提高。本文还用扫描电镜、D TA 等手段研究了改性体系的微观结构和 耐热性, 探讨了改性机理。
表 3 不同固化剂时改性粘合剂与纯 E244 的粘接性能比较
从表 3 可见, 低分子聚酰胺 水杨酸作固化剂时粘
固化剂
剪切强度 (M Pa) 不均匀扯离强度 (kN m ) E244 改性粘合剂 E244 改性粘合剂
接性能较好; 两种固化剂下改性粘合剂的粘接性能均 明显优于纯 E244, 剪切强度提高约 30% , 不均匀扯离强
·65·
表 4 数据表明: 经聚氨酯改性的环氧树脂固化后 力学性能有明显提高, 其峰值仍然出现在聚氨酯分子 量为 2280, 用量为 30p h r 处, 此时冲击强度比纯 E244 提高 350% , 弯曲强度提高 70% , 拉伸强度提高 140%。 313 改性环氧树脂的耐热性分析
聚氨酯改性环氧树脂的制备及性能研究
２．４．２真空灌注真空灌注过程极为关键，起着搅拌混料、真空脱气泡及真空灌注的作用，这一步操作的好坏直接影响到材料力学性能的测试结果。
真空灌注在北京佳隆发机电研究所生产的ＧＺ一１３Ａ．１０型真空环氧自动灌注机内进行，具体结构见图２—３。
先把真空灌封机加热开关打开，待温度升至８０℃时，将上述制得的聚氨酯改性环氧树脂混合料液通过加料口缓慢加入真空混料室后，把加料口盖子用螺钉拧紧，开始搅拌。
打开真空泵抽真空，使真空混料室真空度达到表压．０．０８ｐａ，保持此压力１５ｒａｉｎ，在这个过程中要定时改变搅拌机的转向，使脱气更加彻底，脱气完成后关闭搅拌，停止混料室抽真空。
从烘箱中取出８０℃预加热２小时的模具置于真空灌注室内，将灌注室内真空抽至表压一０．０８ｐａ后停止。
打开空气压缩机向真空混料室内加压，达到表压Ｏ．３—０．４Ｍｐａ后，操作控制面板，提起灌注头，使料液匀速注入模具中。
灌注完毕后，取出模具，开始下一步固化过程。
图２－３真空灌注机实物图３．３．２材料微观形貌结果与分析由于聚氨酯改性环氧树脂材料形成的互穿网络结构，是两个独立而互穿的网络交织、缠绕在一起，形态比较复杂，常随聚合物组分、聚合条件等变化而变化，其中ＰＵ、ＥＰ两组分质量比是影响其相区大小和相容性的主要因素［５８１１６０１。
图３—６不同聚氨酯含量样品的扫描电镜图ｘ５００００倍（聚醚二元醇分子量为４００，其中０号样品聚氨酯含量为０ｂ，一ｂ。
号样品聚氯酯含量分别为６％、８％、１１％）‘采用分子量为４００的聚醚二元醇为原料合成ＰＵ预聚体，对环氧树脂进行改性，不同ＰＵ含量样品固化后折断面的形态结构特征如图３－６所示。
从０号样品图可以看出，未加聚氨酯改性的纯环氧树脂呈现单向连续形态结构，随着样品中Ｐｕ预聚体含量的增加，改性体系的形态结构发生了明显的变化。
当ＰＵ含量为６％时，相区分布均匀，相界面较为模糊，说明两网络互穿程度较高，两相相容性较好。
随着聚氨酯含量的进一步增加，从图ｂ３、ｂ。
聚氨酯增韧改性环氧树脂胶粘剂的性能研究
聚氨酯增韧改性环氧树脂胶粘剂的性能研究摘要：采用NCO基聚氨酯预聚体与环氧树脂反应制备了改性环氧树脂。
研究了聚氨酯预聚物含量、活性稀释剂含量和异氰酸酯的结构对改性环氧树脂粘度和粘接性能的影响。
结果表明，改性环氧树脂的粘度随PU预聚物含量的增加而逐渐增加，随活性稀释剂含量的增加而逐渐降低，相同条件下不同二异氰酸酯改性环氧树脂的粘度顺序为IPDI型>MDI型>TDI型。
当PU预聚体含量为20%时，铝板/铝板的抗剪强度最大（7.82Mpa）。
当PU预聚体含量为10%时，铁板/铁板的抗剪强度最大（11.70Mpa）。
TDI类型和IPDI改性环氧树脂的粘接性能优于MDI改性环氧树脂。
关键词：环氧树脂；聚氨酯；化学改性；粘接性能1前言随着环保法规的日益严格和人们环保意识的逐渐增强，水性聚氨酯（WPU，以水代替有机溶剂）作为分散介质的新型聚氨酯体系已广泛应用于涂料、胶粘剂、皮革涂饰剂等方面。
作为理想的水性聚氨酯胶粘剂还应具备附着力大、粘接强度高、耐水、耐溶剂和耐热性好等优点。
由于水的表面张力大，对疏水性基材的润湿性差，影响胶粘剂的粘接性能，加之水性聚氨酯分子链上含有的离子和反离子，会影响材料的耐水性能，而使其应用受到限制。
环氧树脂（EP）为多官能团化合物，具有粘接性好、强度高和耐水，耐化学品性好和热稳定性好等优点，可直接参与WPU的合成反应，而将支化点引入聚氨酯主链而形成部分网状结构，从而达到改性的目的。
环氧树脂改性水性聚氨酯的方法除机械共混法外，根据环氧树脂的加入次序还分为共聚法和共混法。
共聚法是在合成预聚物时将多元醇、二异氰酸酯、和环氧树脂一起加入，合成端NCO基预聚物，然后再依次进行扩链、中和分散，制得水性聚氨酯。
共混法则是先将多元醇、二异氰酸酯进行反应合成端NCO基预聚物，然后将亲水扩链剂和环氧树脂同时加入，反应一定时间后，再中和、分散、扩链制得水性聚氨酯。
共聚法由于所合成预聚体的粘度较大而难于得到稳定的胶粘剂。
环氧树脂改性水性聚氨酯合成与表征
生活水平的提升使得人们的环保意识也越来越高，为了降低对环境的污染，水性涂料在施工中应用的越来越广泛。
借助水性材料，能够对有机溶剂有效代替，能够对施工工作的安全性有效增强，同时也能够减少问题，如对传统溶剂型聚氨酯涂料优良性能保证的基础上，对有机溶剂的毒性和可燃性有效避免。
一、水性聚氨酯水性聚氨酯应用范围十分广泛，具体的应用方面如皮革涂饰剂、涂料等，其能够很好对有机溶剂有效代替，能够作为分散介质。
现阶段水性聚氨酯主要的制备方法是应用自由乳化法，应用该种制备方法会导致耐溶剂型以及耐水性较差的涂膜，从而导致其应用受到一定限制。
近些年，水性聚氨酯改性研究内容越来越越广泛。
在实际水性聚氨酯改性研究的过程中，应用丙烯酯改性水性聚氨酯是比较常用的改性方法。
但另一方面，该方法形成的产品质量存在不稳定性，且形成的涂膜外观也不美观。
借助环氧树脂改性水性聚氨酯，能够应用环氧树脂中较高的强度、较好的热稳定性以及较好耐化学性等特点，且合成也相对较为简单，合成的水性聚氨酯有较好的拉伸强度、较强的耐热性以及耐水性。
上述两种方面对比情况如表1：表1 丙烯酯改性以及环氧树脂改性特点在应用环氧树脂改性聚氨酯过程中，又会具体分为不同的方法，如聚醚多元醇软段方法，但该方法条件下合成的水性聚氨酯耐水性相对较差。
因此可以采用另一种方法，即将环氧树脂看作为大分子扩链剂，借助相应的化学反应，保证合成的水性聚氨酯有更高的性能。
同时在上述化学反应过程中，借助其中的丙烯酸羟丙酯单体以及单羟基，能够很好的起到双键封端的效果，对乳液的稳定性有效提升。
二、环氧树脂改性聚氨酯合成实验该实验主要的材料包括如表2：表2 环氧树脂改性聚氨酯合成实验主要材料在对水性聚氨预聚体制备的过程中，需要在四口烧瓶中放置搅拌器、温度计、搅拌器以及回流冷凝管，在此基础上，将脱水后的聚醚和甲苯二异氰酸酯放到四口烧瓶中，随后提高四口烧瓶的温度至75-80度，随后即是进行相应的反应，持续时间为两个小时。
