机械原理与设计试卷一、选择题1. 机械原理与设计是一门涉及机械工程学科的基础课程。
A. 对B. 错2. 在机械设计中，机构是连接两个以上零件的装置。
A. 对B. 错3. 下列哪个是机构的分类？A. 变位机构B. 弹簧机构C. 减速机构D. 噪声机构4. 增大链条传动的传动阻力可通过______的方法实现。
A. 加大链条宽度B. 减小链条宽度C. 加大链条弧度D. 减小链条弧度5. 下列哪个是机械设计中的常用连接方式？A. 螺纹连接B. 焊接连接C. 铆接连接D. 所有答案都对二、简答题1. 请简述机械原理与设计的研究内容。
2. 什么是机构的运动副？请举例说明。
3. 简述齿轮副的传动原理。
4. 举例说明机械设计中的连接方式。
5. 请简述离合器的原理及其应用。
三、计算题1. 一台电机的额定转速为1500转/分，通过一个减速机构后，输出轴的转速降低为300转/分。
求减速比。
2. 根据齿轮副的传动比公式，已知主动齿轮的模数m1=4mm，齿数z1=20，被动齿轮的齿数z2=40，求传动比。
3. 一根弹簧的劲度系数为1000 N/m，当施加20 N的力时，弹簧的伸长长度为0.02 m。
求施加60 N的力时，弹簧的伸长长度。
4. 已知链条传动的模数m=6mm，链条的齿数N=40，链节长度L=100mm，求链条的总长度。
5. 一把手摇钻的输入转速为600转/分，输出转速为200转/分。
求减速比。
机械设计考试题及答案
机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 以下关于齿轮传动的说法，正确的是：A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案：B4. 机械设计中，轴承的寿命通常与以下哪个因素无关？A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案：D5. 在机械设计中，以下哪种情况不会导致材料的疲劳破坏？A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案：C6. 以下关于材料硬度的描述，错误的是：A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案：B7. 机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 销连接答案：A8. 以下哪种润滑方式属于动态润滑？A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案：C9. 在机械设计中，以下哪种材料通常用于制造轴承？A. 木材B. 塑料C. 陶瓷D. 铸铁答案：C10. 以下关于机械加工的描述，错误的是：A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案：C二、填空题（每题2分，共20分）1. 机械设计中，________是用来表示零件在空间中位置的图示方法。
答案：三视图2. 金属材料的强度通常与其________有关。
答案：晶粒大小3. 齿轮传动的效率与________有关。
答案：齿面硬度4. 轴承的寿命可以通过________来计算。

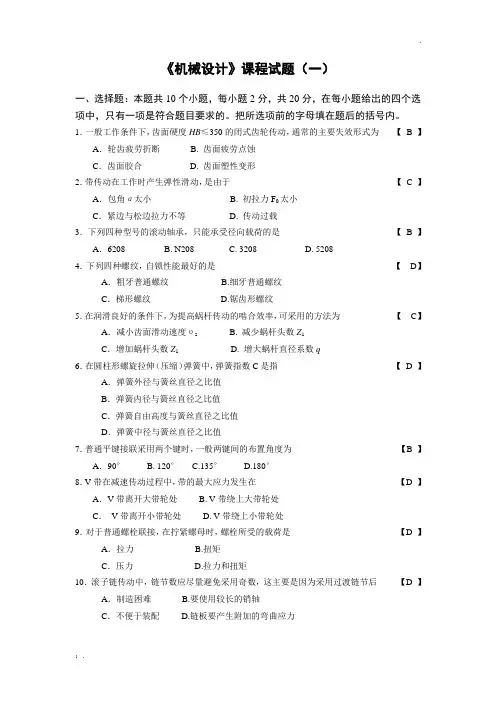

机械设计考试题目及答案
《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。
把答案填在题中横线上。
1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。
机械设计试卷及答案3套
机械设计试卷及答案3套案场各岗位服务流程销售大厅服务岗：1、销售大厅服务岗岗位职责：1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点；2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
班中工作程序服务流程行为规范迎接指引递阅资料上饮品（糕点）添加茶水工作要求1）眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等待；阶段工作及服务流程班中工作程序工作要求注意事项饮料（糕点服务）1）在所有饮料（糕点）服务中必须使用托盘；2）所有饮料服务均已“对不起，打扰一下，请问您需要什么饮品”为起始；3）服务方向：从客人的右面服务；4）当客人的饮料杯中只剩三分之一时，必须询问客人是否需要再添一杯，在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触；5）在客人再次需要饮料时必须更换杯子；下班程序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；2）填写物资领用申请表并整理客户意见；3）参加班后总结会；4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1）为来访的客人提供全程的休息及饮品服务；2）保持吧台区域的整洁；3)饮品使用的器皿必须消毒；4）及时补充吧台物资；5）收集客户意见、建议及问题点；1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

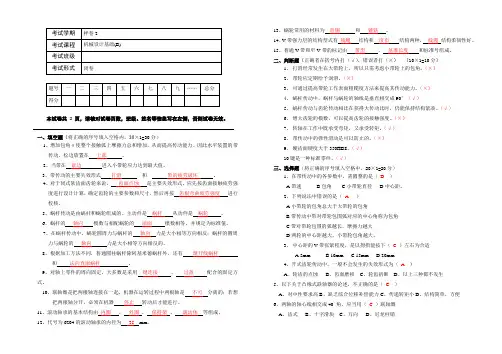

机械设计基础试卷及答案14
本试卷共 2 页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。
一、填空题（将正确的序号填入空格内，30×1=30分）1、增加包角α使整个接触弧上摩擦力总和增加，从而提高传动能力。
因此水平装置的带传动，松边放置在上部。
2、当带在紧边进入小带轮应力达到最大值。
3、带传动的主要失效形式打滑和带的疲劳破坏。
4、对于闭式软齿面齿轮来说，齿面点蚀是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿根弯曲疲劳强度进行校核。
5、蜗杆传动是由蜗杆和蜗轮组成的。
主动件是蜗杆从动件是蜗轮。
6、蜗杆的轴向模数与相配蜗轮的端面模数相等，并规定为标准值。
7、在蜗杆传动中，蜗轮圆周力与蜗杆的轴向力是大小相等方向相反；蜗杆的圆周力与蜗轮的轴向力是大小相等方向相反的。
8、根据加工方法不同，普通圆柱蜗杆除阿基米德蜗杆外，还有渐开线蜗杆和法向直廓蜗杆。
9、对轴上零件的周向固定，大多数是采用键连接、过盈配合的固定方式。
10、联轴器是把两根轴连接在一起，机器在运转过程中两根轴是不可分离的；若想把两根轴分开，必须在机器停止转动后才能进行。
11、滚动轴承的基本结构由内圈、外圈、保持架、滚动体等组成。
12、代号为6204的滚动轴承的内径为35mm。
13、蜗轮常用的材料为青铜和铸铁。
14、V带强力层的结构型式有线绳结构和帘布结构两种，线绳结构柔韧性好。
15、普通V带和窄V带的标记由带型、基准长度和标准号组成。
二、判断题（正确者在括号内打（√），错误者打（×）（10×1=10分）1、打滑经常发生在大带轮上，所以只需考虑小带轮上的包角。
（×）2、带轮应定期给予润滑。
（×）3、可通过提高带轮工作表面粗糙度方法来提高其传动能力。
（×）4、蜗杆传动中，蜗杆与蜗轮的轴线是垂直相交成90°（√）5、蜗杆传动与齿轮传动相比在获得大传动比时，仍能保持结构紧凑。
(完整版)机械设计考题及参考答案
2010-2011学年第一学期 《机械设计》单元测验三一、选择题（每小题1分，共38分）1、机床和汽车变速箱中的齿轮传动精度等级是（ B ）。
Ａ、6 Ｂ、7 Ｃ、8 D 、92、软齿面的闭式齿轮传动常发生（ A ）失效。
Ａ、齿面疲劳点蚀 Ｂ、齿面磨损 Ｃ、齿面胶合 D 齿面塑性变形3、中等载荷、低速、开式传动齿轮，一般易发生（ B ）失效形式。
Ａ、齿面疲劳点蚀 Ｂ、齿面磨损 Ｃ、齿面胶合 D 齿面塑性变形4、载重汽车变速箱中传动小齿轮，可承受较大冲击载荷，且尺寸受到限制，宜选用（ A ）材料？A 、20CrMnTiB 、45C 、HT200D 、HT4005、一对圆柱齿轮传动，当两齿轮的材料与热处理方法选定，传动比不变，在主要提高齿面接触疲劳强度，不降低齿根弯曲疲劳强度的条件下，如何调整齿轮参数？（ B ）A 、增大模数B 、增大两轮齿数C 、增大齿数并减小模数D 、 以上答案不正确6、齿轮传动中减小动载荷的措施是（ C ）。
A 、增大齿轮直径B 、增大圆周速度C 、提高制造精度D 、以上三项都不是7、当齿轮的齿根圆直径与轴径接近时，应采用（ C ）。
A 、盘式齿轮B 、辐板式齿轮C 、齿轮轴D 、以上三种中的任意一种8、齿轮传动中润滑的作用是（ D ）。
A 、减少摩擦B 、减少磨损C 、帮助散热和防止腐蚀D 、以上三项都有9、开式齿轮传动的润滑采用（ A ）。
A 、人工定期加润滑脂润滑B 、喷油润滑C 、浸油润滑D 、喷水润滑10、当圆周速度大于12m/s 时，应采用（ A ）。
A 、喷油润滑B 、喷水润滑C 、加润滑脂润滑D 、浸油润滑11、齿轮传动中系数Fa Y 与（ B ）有关。
A 、齿的大小B 、轮齿的齿廓形状C 、模数的大小D 、齿和齿廓形状12、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式为（ D ）。
A 轮齿疲劳折断B 齿面磨损C 齿面疲劳点蚀D 齿面胶合13、齿轮的齿面疲劳点蚀经常发生在（ D ）。
常熟理工学院机械设计基础(样卷)参考答案
常熟理工学院试题参考答案及评分标准（样卷）20 / 20 学年第学期课程名称：机械设计基础使用班级：_制作人：年月日一、选择题(共30分，每题2分). B D C A C B D B B D D B C D A二.判断:(正确写√,错误写Ⅹ) (每题1分，共10分)Ⅹ√√√Ⅹ，√Ⅹ√√Ⅹ三、简答题(共22分)1.螺纹联接的防松方法按其工作原理可分为几类？对顶螺母是利用哪种防松原理来防松的？答：螺纹联接的防松方法按其工作原理可分：摩擦防松、机械防松、永久防松、化学防松。
对顶螺母是利用摩擦防松原理来防松的。
2.带传动工作时，带截面上产生哪些应力？最大应力在何处？（假定小带轮为主动轮）答：紧边应力；松边应力：离心应力：弯曲应力：紧边进入小带轮时应力到达最大。
3、为什么设计闭式蜗杆传动时，必须进行热平衡计算？如果热平衡不能满足要求时，可采取哪些措施？答：蜗杆传动齿面存在较大的滑动速度，导致传动的功率损失较大，产生大量的热量产生，在闭式传动中，如果产生的热量不能及时散发出去，将因油温不断而使润滑油稀释，从而增大摩擦损失，甚至发生胶合。
所以，必须进行热平衡计算，保证油温稳定地处于规定的范围内。
当热平衡不能满足要求时，可采用加散热片、加装风扇、在传动箱内装循环冷却管路等措施。
4、试写出轴承代号7416/p4的意义。
角接触球轴承，窄系列，直径系列为重系列，内径为80，4级公差等级（四、在图中画出蜗轮的旋向及转向（蜗杆主动），标出啮合节点处作用于蜗杆和蜗轮上的三个分力的方向。
用箭头或点、叉符号表示。
（8分）1五、（10分）解：该螺栓为紧螺栓联接，靠接合面的摩擦力来传递载荷，为保证联接可靠，应保证每个螺栓所受预紧力：N D f KT F 46.1538215083.1102.128600=⋅⋅⋅=⋅= []mmF d 71.318546.15383.143.1401≈⋅⨯⨯=⨯≥πσπ 现螺栓为M12，显然满足。
六、解：（1）计算轴承的附加内部轴向力F SN F F r S 2244330068.068.011=⨯==N F F r S 680100068.068.022=⨯== （2）计算轴承所受的轴向负荷N F NF F S A S 2244158012=<=+ 所以轴有向右移动的趋势，轴承2被“压紧”，轴承1“被放松” N F F N F F F S a A S a 2244134490022441112===-=-=∴（3）计算轴承的当量动载荷P()11111a r p F Y F X f P +=()462022440330014.1=⨯+⨯⨯= ()()N F Y F X f P a r p 2211134487.0100041.04.122222=⨯+⨯⨯=+=（4）计算轴承2寿命[]h T h L h P C f n L >=⎪⎭⎫ ⎝⎛⨯=⎪⎭⎫ ⎝⎛=12437462050500175060106010366110ε 因轴承型号一样，所以当量动载荷大的寿命短，只须计算1的寿命合适七、结构题（8分） 标出图示蜗轮轴系结构设计不合理之处，并说明原因。
2023年机械制图样卷及答案
机械制图样卷（总分100分，考试时长90分钟）一、单项选择题（每小题2 分，共 100分）1、（）是用来画图线上水平线的。
A、三角板B、曲线板C、丁字尺D、圆规2、绘制局部放大图时,如果同一机件上有几处被放大的部位,各处的放大比例可以不同,但必须用（）依次编号,表明被放大的部位。
A、英文大写字母B、罗马数字C、阿拉伯数字D、大写中文数字3、当剖视图按投影关系配置,中间又没有其他图形隔开时,可省略（）。
A、箭头B、标注C、剖面符号D、名称4、在判断重影点的可见性方面,若两点的水平投影重合,则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断5、截交线的形状有( )决定。
A、由截平面决定B、立体表面形状和截平面与立体的相对位置决定的C、与相对立体的表面形状无关D、由其中一个立体表面形状决定6、孔、轴过渡配合的特点是A、孔轴间有间隙B、、孔轴间可能具有间院,可能具有过盈C、孔轴间具有间隙,无过盈D、孔轴间的是否有间踪无规定7、表面粗糙度符号、代号一般不能标注在什么上A、可见轮廓线B、尺寸界限C、尺寸线D、引出线或它们的延长线上8、表示组合体各组成部分相对位置的尺寸A、定形尺寸B、定位尺寸C、总体尺寸D、参考尺寸9、传动轴按其按其形状结构的特点属于()A、轴套类B、轮盘类C、叉架类D、箱体类10、下列比例中缩小的比例是（）A、1:1B、1:2C、2:1D、4:111、当将斜视图旋转配置时，表示该视图名称的字母应置于A、旋转符号的前面B、旋转符号的后面C、旋转符号的前后都可以D、靠近旋转符号的箭头端12、用偏移命令偏移对象时①必须指定偏移距离②可以指定偏移通过特殊点③可以偏移开口曲线和封闭线框④原对象的某些特征可能在偏移后消失A、①②④B、②③C、②③④D、①②③13、若采用1:5的比例绘制一个直径为40的圆时,其绘图直径为()A、φ8B、φ10C、φ160D、φ20014、一张完整的零件图应包括的四项内容是A、-组图形必要的尺寸技术要求标题栏B、一组图形完整的尺寸技术要求明细栏C、-组图形完整的尺寸技术要求D、一组图形完整的尺寸明细栏15、组合体的三视图中，不可见部分的轮廓线用( )表示。
机械设计基础练习题答案解析（精华版）
机械设计基础试题库第一章绪论机械设计概述一，判定( 每题一分)1，2，一部机器可以只含有一个机构, 也可以由数个机构组成；(√)机器的传动部分就是完成机器预定的动作, 通常处于整个传动的终端；( ×)4，机构就是具有确定相对运动的构件组合；( √)5，6，构件可以由一个零件组成, 也可以由几个零件组成；( √)整体式连杆就是最小的制造单元, 所以它就是零件而不就是构件；( ×)7，8，连杆就是一个构件, 也就是一个零件；减速器中的轴，齿轮，箱体都就是通用零件；( √)( ×)二，挑选( 每题一分)1，组成机器的运动单元体就是什么？( B )A. 机构B. 构件C. 部件D. 零件2，机器与机构的本质区分就是什么？( A )A. 就是否能完成有用的机械功或转换机械能B. 就是否由很多构件组合而成C. 各构件间能否产生相对运动D. 两者没有区分3，以下哪一点就是构件概念的正确表述？(D)A. 构件就是机器零件组合而成的；B. 构件就是机器的装配单元C. 构件就是机器的制造单元D. 构件就是机器的运动单元4，以下实物中, 哪一种属于专用零件？( B )A. 钉5，B. 起重吊钩C. 螺母D. 键以下不属于机器的工作部分的就是(D)A. 数控机床的刀架C. 汽车的轮子B. 工业机器人的手臂D. 空气压缩机三，填空( 每空一分)1，依据功能, 一台完整的机器就是由( 动力系统) ，( 执行系统) ，( 传动系统) ，( 操作掌握系统) 四部分组成的；车床上的主轴属于(执行) 部分；2，3，机械中不行拆卸的基本单元称为( 零件), 它就是( 制造) 的单元体；机械中制造的单元称为(零件), 运动的单元称为( 构件), 装配的单元称为( 机构) ；4，从( 运动) 观点瞧, 机器与机构并无区分, 工程上统称为( 机械) ；5，机器或机构各部分之间应具有_相对运动；机器工作时, 都能完成有用的机械功或实现转换能量；其次章平面机构的结构分析一，填空题( 每空一分)2，两构件之间以线接触所组成的平面运动副, 称为高副, 它产生1个约束, 而保留2个自由度；3，机构具有确定的相对运动条件就是原动件数等于机构的自由度；4，在平面机构中如引入一个高副将引入1个约束, 而引入一个低副将引入_2个约束, 构件数，约束数与机构自由度的关系就是F=3n-2Pl-Ph ；5，当两构件构成运动副后, 仍需保证能产生肯定的相对运动, 故在平面机构中, 每个运动副引入的约束至多为2, 至少为 1 ；6，在平面机构中, 具有两个约束的运动副就是低副, 具有一个约束的运动副就是高副；7，运算平面机构自由度的公式为F= F=3n-2Pl-Ph , 应用此公式时应留意判定:A ，复合铰链,B，局部自由度,C，虚约束；二，挑选题( 每空一分)1，有两个平面机构的自由度都等于1, 现用一个带有两铰链的运动构件将它们串成一个平面机构, 就其自由度等于 B ；A，0 B ，1 C，2B 机构自由度时, 该机构具有确定的运动；2，在机构中原动件数目A，小于 B ，等于 C ，大于；3，运算机构自由度时, 如计入虚约束, 就机构自由度就会 B ；A，增多 B ，削减 C ，不变；4，构件运动确定的条件就是C；A，自由度大于 1 B ，自由度大于零 C ，自由度等于原动件数；三，运算图示平面机构的自由度；( 机构中如有复合铰链, 局部自由度, 虚约束, 予以指出；)( 每题5 分)F=3×5-2 ×7=1 F=3 ×7-2 ×9-1=2F=3×5-2 ×7=1 F=3 ×9-2 ×12-1 ×2=1F=3×3-2 ×4=1 F=3 ×3-2 ×4=1F=3×3-2 ×4=1四，如下列图为一缝纫机下针机构, 试绘制其机构运动简图；(5 分)第三章平面连杆机构一，填空:( 每空一分)1，平面连杆机构由一些刚性构件用_转动副与_移动副相互联接而组成；2，在铰链四杆机构中, 能作整周连续旋转的构件称为曲柄, 只能来回摇摆某一角度的构件称为摇杆, 直接与连架杆相联接, 借以传动与动力的构件称为_连杆；3，图1-1 为铰链四杆机构, 设杆a 最短, 杆b 最长；试用符号与式子说明它构成曲柄摇杆机构的条件:(1) a+b ≤c+d；(2) 以 b 或d为机架, 就a为曲柄；4，在图示导杆机构中,AB 为主动件时, 该机构传动角的值为90 ；K 的值为1 ，5，在摇摆导杆机构中, 导杆摆角ψ=3 0 °, 其行程速度变化系数4；6，铰链四杆机构具有急回特性时其极位夹角θ值＞0 , 对心曲柄滑块机构的θ值＝0 , 所以它无急回特性, 摇摆导杆机构有急回特性；7，当四杆机构的压力角α=90°时, 传动角等于0, 该机构处于死点位置；8，一对心式曲柄滑块机构二，挑选题:( 每空一分), 如以滑块为机架, 就将演化成定块机构；1. 在曲柄摇杆机构中, 只有当置；C为主动件时, 才会显现“死点”位A，连杆 B ，机架C，摇杆 D. 曲柄2. 绞链四杆机构的最短杆与最长杆的长度之与, 大于其余两杆的长度之与时, 机构 BA，有曲柄存在B，不存在曲柄C，有时有曲柄, 有时没曲柄D，以上答案均不对时, 曲柄摇杆机构才有急回运动；3. 当急回特性系数为CA，K＜1 C，K＞1 B，K ＝1 D，K ＝04. 当曲柄的极位夹角为D时, 曲柄摇杆机构才有急回运动；A，θ＜0 B，θ=0 C，θ≦0 D，θ﹥05. 当曲柄摇杆机构的摇杆带动曲柄运动对的瞬时运动方向就, 曲柄在“死点”位置是；( C )A，按原运动方向C，不确定的B ，反方向D，以上答案均不对6. 曲柄滑决机构就是由的；A 演化而来A，曲柄摇杆机构B，双曲柄机构C，双摇杆机构D，以上答案均不对7. 平面四杆机构中, 假如最短杆与最长杆的长度之与小于或等于其余两杆的长度之与, 最短杆为机架, 这个机构叫做 B ；A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D，以上答案均不对8. 平面四杆机构中, 假如最短杆与最长杆的长度之与大于其余两杆的长度之与, 最短杆为连杆, 这个机构叫做 A ；A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D，以上答案均不对9. B 能把转动运动转变成往复摇摆运动；A，曲柄摇杆机构B，双曲柄机构C，双摇杆机构 D. 摇摆导杆机构, 也可以把往复直线运动转换成转动运动；10，C能把转动运动转换成往复直线运动A，曲柄摇杆机构C，双摇杆机构B，双曲柄机构D.曲柄滑决机构11，设计连杆机构时, 为了具有良好的传动条件, 应使 A ；A，传动角大一些, 压力角小一些 B ，传动角与压力角都小一些 C ，传动角与压力角都大一些；12，在曲柄摇杆机构中, 当摇杆为主动件, 且D 处于共线位置时, 机构处于死点位置；A，曲柄与机架 B ，曲柄与连杆 C ，连杆与摇杆13，在摇摆导杆机构中, 当曲柄为主动件时, 其传动角 A 变化的；A，就是由小到大 B ，就是由大到小 C ，就是不；14，下图所示的摇摆导杆机构中, 机构的传动角就是E ，90°；B ；A，角A B ，角B D，0°15，压力角就是在不考虑摩擦情形下作用力与力作用点的C方向所夹的锐角；A，法线 B ，速度 C ，加速度 D ，切线；16，为使机构具有急回运动, 要求行程速比系数 E ；A，K=1 B ，K>1 C ，K<117，铰链四杆机构中存在曲柄时, 曲柄 B 就是最短构件；A，肯定 B ，不肯定 C ，肯定不三，判定题( 每空一分)1，铰链四杆机构依据各杆的长度, 即可判定其类型；(×)2，铰链四杆机构中, 传动角越小好；, 机构的传力性能越( ×)3，四杆机构的死点位置即为该机构的最小传动角位置；( √)4，极位角越大, 机构的急回特性越显著；( √) 5，极位角就就是从动件在两个极限位置的夹角；( ×)四，运算题(5 分)图示为一铰链四杆机构, 已知各杆长度:L AB=10cm,L B C=25cm,L CD=20cm,L A D=30cm；当分别固定构件1，2，3，4 机架时, 它们各属于哪一类机构？该机构满意杆长之与条件AB为机架时, 双曲柄机构AD或BC为机架时, 曲柄摇杆机构CD为机架时, 双摇杆机构第四章凸轮机构及其她常用机构一，填空题( 每空一分)1，凸轮机构主要就是由_凸轮，_从动件与固定机架三个基本构件所组成；2，按凸轮的外形, 凸轮机构主要分为_盘形，_移动凸轮等基本类型；3，从动杆与凸轮轮廓的接触形式有_尖顶，_滚子与平底，球面底四种；4，以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的基圆；5，凸轮理论轮廓曲线上的点的某点的法线方向( 即从动杆的受力方向) 与从动杆速度方向之间的夹角称为凸轮在该点的_压力角；6，随着凸轮压力角α增大, 有害分力F2 将会_增大而使从动杆自锁“卡死”, 通常对移动式从动杆, 推程时限制压力角α；刚性_冲击, 引起机构剧烈的振动；7，等速运动凸轮在速度换接处从动杆将产生二，挑选题:( 每空一分)1， A 对于较复杂的凸轮轮廓曲线, 也能精确地获得所需要的运动规律；B，滚子式从A，尖顶式从动杆动杆C，平底式从动杆D，以上均不对2. A 可使从动杆得到较大的行程；A，盘形凸轮机构 B ，移动凸轮机构C，圆柱凸轮机构D，以上均不对3，理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮机构, 其从动件的运动规律 A ；A，相同 B ，不相同；4，对于转速较高的凸轮机构, 为了减小冲击与振动, 从动件运动规律最好采纳C运动规律；A，等速 B ，等加速等减速 C ，正弦加速度；5，凸轮机构中从动件作等加速等减速运动时将产生 B 冲击；它适用于 E 场合；A，刚性 B ，柔性 C ，无刚性也无柔性D，低速 E ，中速 F ，高速6，滚子从动件盘形凸轮机构的滚子半径应B 凸轮理论廓线外凸部分的最小曲率半径；A，大于 B ，小于C，等于7，直动平底从动件盘形凸轮机构的压力角 A ；A，永久等于 B ，等于常数C，随凸轮转角而变化四，已知凸轮机构如图, 在图上标注出: (5 分)A 点的压力角αA, 并量出其值凸轮从图示位置转过90°后的压力角α一，判定题:1. 单向间歇运动的棘轮机构, 必需要有止回棘爪；√2. 棘轮机构与槽轮机构的主动件, 都就是作往复摇摆运动的；×3. 槽轮机构必需有锁止圆弧；√4. 止回棘爪与锁止圆弧的作用就是相同的；√5. 摩擦式棘轮机构就是“无级”传动的；√6. 槽轮机构运动系数τ恒小于0，5，7. 棘轮机构运动平稳性差×, 而槽轮机构运动平稳性好；√二，挑选题:1. B 当主动件作连续运动时, 从动件能够产生周期性的时停，时动的运动；A，只有间歇运动机构, 才能实现 B ，除间歇运动机构外, 其她机构也能实现C，只有齿轮机构, 才能实现D，只有凸轮机构, 才能实现2. 棘轮机构的主动件就是 B ；A，棘轮B，棘爪C，止回棘爪D，以上均不就是3. 如使槽轮机构τ增大A，增加销数, 需要_ A _ ，B，削减径向槽数C，加快拔盘转速D，以上均不就是第六章带传动一，填空题:1，由于带的弹性引起与带轮之间的相对滑动称为弹性滑动；2，按传动原理带传动分为摩擦带传动与啮合带传动；3，摩擦带传动的失效形式有打滑与疲惫失效；二，判定题:1. 带传动中紧边与小轮相切处, 带中应力最大；( √)2. 带速越高, 带的离心力越大, 不利于传动；(√)√)3. 在多级传动中, 常将带传动放在低速级；(4. 中心距肯定, 带轮直径越小, 包角越大；(×)5. 带传动的从动轮圆周速度低于主动轮圆周速度的缘由就是带的弹性打滑；( √)三. 挑选题1. 带传动中传动比较精确的就是D，A，平带B，V带C，圆带D，同步带2. 平带传动, 就是依靠C来传递运动的；A，主轴的动力B，主动轮的转矩C，带与轮之间的摩擦力D，以上均不就是3. 三角带的型号与A，运算长度A , 都压印在胶带的外表面, B，标准长度C，假想长度D，实际长度4，如下列图就是三角带在轮槽正确安装位置就是 A ；5，为使三角带的两侧工作面与轮槽的工作面能紧密贴合, 轮槽的夹角θ必需比40°略 BA，大一些B，小一点C，一样大D，可以任凭6，带传动采纳张紧轮的目的就是＿D；A，减轻带的弹性滑动C，转变带的运动方向B ，提高带的寿命D，调剂带的初拉力7，与齿轮传动与链传动相比A ，工作平稳, 无噪音, 带传动的主要优点就是，传动的重量轻A ＿；BC，摩擦缺失小, 效率高D，寿命较长第七章链传动一，判定题:1. 链传动的平均传动比就是常数, 而瞬时转动比就是变化的；( √)2. 链转动的平均传动比就是不变的, 它的值.12=d2/d 1=Z2/Z 1 (×)3链传动中, 节距p 增大就传动才能也增大, 所以在设计中应尽量取较大的(p 值；( ×)√)4，水平安装的链传动中, 紧边宜放在上面；5，张紧轮应设置在松边；(√) 6. 链轮常用齿形有: 双圆弧齿形与三圆弧始终线齿形；(√)四，链传动布置如下列图, 小链轮为主动轮, 试在图上标出其正确的转动方向；(5 分)第 8 章 齿轮传动一，填空 :1. 渐开线上各点压力角等于 arccos(r b / r ) ; 越远离基圆 , 压力角越 _大 ; 基圆压力角等于 0 ；2. 把齿轮某一圆周上的比值 P k / л规定为标准值并使该圆上的压力角也为标准值, 这个圆称为 分度圆 ；3. 假如分度圆上的压力角等于 20 , 模数取的就是 标准值 , 齿顶高系数与顶隙系数均为 标准值 , 齿厚与齿间宽度 相等 的齿轮 , 就称为标准齿轮；4. 已知一标准直齿圆柱齿轮 Z=30,h=22，5,m=10,da=320；5. 标准斜齿轮的正确啮合条件就是6. 直齿圆锥齿轮的正确啮合条件就是 : m n1= m n2,_ αn1=_αn2_, β1=- β2 ； :_ m1=m2,α1=_α 2_；7. 直齿圆柱齿轮在传动中 , 齿形上所受的正压力可分解成 圆周力,_ 径向力；8，渐开线标准直齿圆柱齿轮连续传动的条件就是 :重合度大于等于1；9，在一对相互啮合传动的齿轮中 往使小齿轮的齿面硬度比大齿轮, 小齿轮工作次数多 , 考虑两轮的使用寿命大致接近 , 往 大；10，当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相 m2等时 , 这对齿轮的中心距为z 2 )；a ( z 1 11，按标准中心距安装的渐开线直齿圆柱标准齿轮 , 节圆与 分度圆重合 , 啮合角在数值上等于分度圆上的压力角；12，相啮合的一对直齿圆柱齿轮的渐开线齿廓 线；, 其接触点的轨迹就是一条 直13，标准直齿圆柱齿轮不发生根切的最少齿数为二，判定题:17 ；1. 模数没有单位, 只有大小；(×)2. 齿轮的标准压力角与标准模数都在分度圆上；(√)3. 单个齿轮既有分度圆圆；, 又有节(×)4. 斜齿轮具有两种模数, 其中以端面模数作为标准模数；(×)5. 标准直齿圆锥齿轮值；, 规定以小端的几何参数为标准(×)6，标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距；(×) 7 ，所谓直齿圆柱标准齿轮就就是分度圆上的压力角与模数均为标准值的齿轮；( ×) 8，变位系数的渐开线直齿圆柱齿轮肯定就是标准齿轮；(√)三，挑选题:1. 渐开线上任意一点的法线必A，交于B -基圆；B，切于C，没关系2. 标准渐开线齿轮, 影响齿轮齿廓外形的就是A；A，齿轮的基圆半径B，齿轮的分度圆半径C，齿轮的节圆半径D，齿轮的任意圆半径3. 一对渐开线齿轮连续传动的条件为: AA，ε≥1ε≥1，3B ，ε≥2 C，ε≤1 D，4. 渐开线上各点的压力角 B , 基圆上压力角D；A，相等B，不相等C，不等于零5. 对于齿数相同的齿轮D. 等于零齿轮的几何尺寸与齿轮的承载能, 模数越大,力 A ；A，越大B，越小C，不变化6. 斜齿轮有规定以A，法面模数A 为标准值；B，端面模数C，法面模数或端面模数D，以上均不就是7. 斜齿轮规定以A，法面压力角A 为标准值；B，端面压力角C，齿顶压力角D，齿根压力角8. 标准斜齿圆柱齿轮内啮合的正确啮合条件就是 A ；A，m =m =m n , α= α= αn , β= βB，C，m =m =m , α= α= α,α= α= α,h =hm =m =m , β= βD，m =m =m , αn1=αn2=α,B- β = β的几何参数为标准值；9. 标准直齿圆锥齿轮规定它A，小端B，大端C，小端或大端10，正常标准直齿圆柱齿轮的齿根高 B ；A，与齿顶高相等能大也可能小B，比齿顶高大C，比齿顶高小D，与齿顶高相比, 可11，一对标准直齿园柱齿轮传动, 模数为2mm齿,数分别为20，30, 就两齿轮传动的中心距为C；A，100 mm B，200 mm C，50mm D，25 mm 12，一对齿轮要正确啮合, 它们的D必需相等；A，直径B，宽度C，齿数D，摸数13，一标准直齿圆柱齿轮的周节Pt=15，7mm齿,顶圆直径D０＝400mm就,该齿轮的齿数为C；A，82 78B，80 C，D，7614. 对齿面硬度HB≤350 的闭式齿轮传动, 主要的失效形式就是B；A，轮齿疲惫折断 B ，齿面点蚀C，齿面磨损D，齿面胶合 E ，齿面塑性变形15. 开式齿轮传动的主要失效形式就是C；A，轮齿疲惫折断16，对于齿面硬度B ，齿面点蚀C，齿面磨损D，齿面胶合E，齿面塑性变形HB≤350 的闭式齿轮传动, 设计时一般A；A，先按接触强度条件运算合条件运算B，先按弯曲强度条件运算C，先按磨损条件运算D，先按胶17，对于开式齿轮传动, 在工程设计中, 一般D；A，按接触强度运算齿轮尺寸, 再验算弯曲强度B，按弯曲强度运算齿轮尺寸, 再验算接触强度C，只需按接触强度运算D，只需按弯曲强度运算18，在运算齿轮的弯曲强度时, 把齿轮瞧作一悬臂梁, 并假定全部载荷作用于轮齿的A ,以这时的齿根弯曲应力作为运算强度的依据；A，齿根处B，节圆处C 齿顶处19，挑选齿轮的结构形式( 实心式，辐板式，轮辐式) 与毛坯获得的方法( 棒料车削, 锻造，模压与铸造等), 与B有关；A，齿圈宽度B，齿轮的直径C，齿轮在轴上的位置D，齿轮的精度四，运算题(5 分)1. 有一标准渐开线直齿圆柱齿轮, 已知:m=4, 齿顶圆直径da=88,试求:(1) 齿数Z=？(2) 分度圆直径d=？(3) 齿全高h=？(4) 基圆直径db=？解:(1) 由da(2)d=mz=4 m( z 2) 得88=4(z+2);z=20 ×20=80(3)h=2 ，25m=2，25×4=9(4)d b=mzcosα=4×20cos20=75，2五，分析题图示斜齿圆柱齿轮传动, 按Ⅱ轴轴向力平稳原就, 确定齿轮3，4 的旋向；判定齿轮1，4 的受力方向( 各用三个分力标在图上)(5 分)第9 章蜗杆传动一，挑选题:1，蜗杆头数A，多A 就传动效率高；B，少C，与头数无关2. 在蜗杆传动中A，轴面, 蜗杆的 A 模数与蜗轮的端面模数应相等, 并为标准值；D，以上B，法面C，端面均不对3. 当蜗杆头数Z 确定后, 直径系数q 越小, 就螺旋升角 A , 效率越大；A，越大B，越小C，越高D，越低4. 对一般蜗杆传动, 主要应当运算寸；A 内的各几何尺A，中间平面B，法向面C，端面D，以上均不就是5. 当传动的功率较大A，Z =1 , 为提高效率, 蜗杆的头数可以取C；B ，Z =2 ～3 C，Z =46. 蜗杆传动用；A 自锁作A，具有上均不就是B，不具有C，有时有D，以7. 蜗杆传动与齿轮传动相比, 效率 B ；B ，低C，相等D，以A，高上均不就是二，判定题1. 蜗杆传动一般用于传递大功率，大传动比；(×)2. 蜗杆传动通常用于减速装置；(√)3. 蜗杆的传动效率与其头数无关；(×)4. 蜗杆的导程角γ越大, 传动效率越高；( √)三，分析题1，如下列图蜗杆传动, 已知蜗杆的螺旋线旋向与旋转方向, 试求蜗轮的转向；(5 分)2. 如下列图, 已知输出轴上的锥齿轮Z4 的转向n4, 为了使中间轴Ⅱ上的轴向力能抵消一部分, 试求: 再图上标出各轮的转向；判定蜗杆传动的螺旋角方向( 蜗杆，蜗轮) 蜗杆，蜗轮所受各力方向以及锥齿轮Z3 所受轴向力方向；( 要求标在图上或另画图表示) (5 分)蜗杆右旋第10 章齿轮系一，判定题1，平面定轴轮系中的各圆柱齿轮的轴线相互平行；(√)2，行星轮系中的行星轮即有公转又有自转；(√)3，平面定轴轮系的传动比有正负；(√) 4，惰轮不但能转变轮系齿轮传动方向而且能转变传动比；二，运算题( 每题5 分)( ×)1，图示为滚齿机滚刀与工件间的传动简图, 以知各轮的齿数为:Z 1=35,z 2 =10,Z3=30,z 4=70,Z5=40,Z6=90,Z7=1,Z8 =84，求毛坯回转一转时滚刀轴的转数；n1 n8z2 z4 z6 z8z1 z3 z5 z710 70 90 84i18解:3512630 40 1答: 毛坯回转一周滚刀轴转126 转；2，Z1=15,Z2=25,Z3=20,Z 4=60；n1 =200r/min( 顺时针)n 4=50r/min( 顺时针) 试求H的转速；解:1 ，4 为太阳轮,2 ，3 为行星轮,H 为行星架n1 n4n Hn Hz2 z4z1 z36020Hi1425155200 50 n H n Hn H5 75r / minH的转速为75r/min, 顺时针方向；3，已知轮系中各齿轮的齿数分别为Z1 =20，Z2=18，Z 3=56；求传动比i 1H；解:1-3 为太阳轮,2 为行星轮,H 为行星架n1 n3n Hn Hz3z1Hi 135620n30i1H第十一章第十二章轴及轴毂联接一，填空题;1，轴依据其受载情形可分为: 心轴，_转轴，_传动轴；3，主要承担弯矩, 应选心_ 轴; 主要承担转矩, 应选传动轴; 既承担弯矩, 又承担转矩应选转_轴；4，平键联结可分为一般平键连接，导向键连接，_滑键连接等；5，键连接可分为平键连接，_半圆键连接，楔键连接，切向键连接_；二，挑选题:1，平键工作以B为工作面；A，顶面2，半圆键工作以B，侧面B_为工作面；C，底面D，都不就是A，顶面B，侧面C，底面D，都不就是3，楔键工作以A，顶面AC为_工作面；B，侧面C，底面D，都不就是4. 机器的零，部件在装拆时, 不得损坏任何部分；而且经几次装拆仍能保持该机器性能的联接叫 AA，可拆联接 B ，不行拆联接C，焊接D，以上均不就是5. 机械静联接多数属于 A ；B ，不行拆联接C，焊接 D ，以上均不A，可拆联接就是6. 键联接，销联接与螺纹联接都属于 A ；A，可拆联接 B ，不行拆联接C，焊接D，以上均不就是7. 楔键联接对轴上零件能作周向固定, 且 B ；A，不能承担轴向力 B ，只能承担单向轴向力C，不能承担径向力D，以上均不就是8. A 联接的轴与轴上零件的对中性好用于高速精密的传动；B ，松键C，高速精密D，A，紧键以上均不就是9. 依据平键的C不同, 分为A，B，C 型；B ，尺寸大小C ，头部外形D ，以上均A，截面外形不就是四，(10 分)1，图示轴的结构1，2，3 处有哪些不合理的地方？用文字说明；解:1 处轴环高度超过了轴承内圈的高度, 且套筒高度要小于轴承内圈高度2 处轴头长度大于轮毂的宽度3 处没留退刀槽2，下图为斜齿轮，轴，轴承组合结构图；齿轮用油润滑, 轴承用脂润滑, 编写序号列出图中的各设计错误, 并指出设计错误的缘由；( 注: 不必改正)( 找出5 处错误)12347561 处应加垫圈2 处轴环高度高于轴承内圈高度3 处轴头长度大于轮毂宽度4 处套筒高度高于轴承内圈5 处键槽位置应与前一键槽在同一母线上6 处联轴器太短；7 处应开梯形槽13 章 轴承一，填空1，滚动轴承代号 6208 中,6 指 深沟球轴承 ,2 指 直径系列为 2,08 指 内径为40mm ；2，载荷小而平稳，转速高的传动 , 采纳 秋 轴承较合适； 3，向心轴承主要承担 径向载荷；4，推力轴承主要承担 轴向 载荷；5，轴瓦有整体式， 剖分 式两种；25 6，轴承代号 7208AC 中的AC 表示；7，液体润滑轴承分为 8. 滑动轴承的摩擦状态有 静压滑动轴承与动压滑动轴承两钟；干摩擦，边界摩擦，完全液体摩擦；五，运算题 ( 每题 10 分)1. 如下列图 , 已知轴承载荷平稳 , 再室温下工作 , 转速 n=1000r/min, 试运算此对轴承的当 量载荷 P1，P2； 7208AC 轴承 ,S=0， 7Rs,e=0，7,A/R>e 时,x=0 ， 41,y=0 ，85,A/R ≤e 时,x=1,y=0S 1 S 2解:1，运算轴承的轴向力 派生力S 1=0， 7R 1=0，7×200=140N S 2=0， 7R 2=0，7×100=70N Fa=0∵S 1> S 2∴轴左移 , 轴承 2 被压紧 A2= S 1=140N轴承 1 被放松 A1= S 1 =140N 2，运算当量动载荷 A1/ R 1=140/200=0， 7=e x 1=1,y 1=0A2/ R 2=140/100=1， 4 x 2=0， 41,y 2 =0，85 取 fp=1 ， 0就 P1=fp(x R 1+ y A1)1 1 =200N P2=fp(x2 R 2 + y 2 A2)=160N2，如下列图为某机械中的主动轴 , 拟用一对角接触球轴承支承； 初选轴承型号为 7211AC ； 已知轴的转速 n =1450r/min, 两轴承所受的径向载荷分别为 F r1 =3300N,F r2 =1000N,轴向载 荷 F A =900N,轴承在常温下工作 , 运转时有中等冲击 , C r =50500N 角接触球轴承70000AC(α =250) F S =0，68 F rF a / F r ＞e圆锥滚子轴承 70000C(α=150)F S =e F r 70000B(α =400) F S =1，14 F rF a / F r ≤eF S =F r /(2 Y ) F a / C oe轴承类型X0，41 Y 0， 87 X 1 Y 0 α=25α=40角接 触秋 轴承— 0，68 0—1，140，350， 571f 载荷系数 p载荷性质无冲击或稍微冲 击 1， 0～ 1， 2 中等冲击剧烈冲击 f 1，2～1，81，8～3，0p解1．运算轴承的轴向力 F a1，F a2由表查得 7211AC 轴承内部轴向力的运算公式为 F s =0， 68F r , 故有 : F s1=0，68 F r1 =0，68×3300N=2244N F s2=0， 68 F r2 =0，68×1000N=680N F s2+F A =(680＋ 900)N=1580N ＜F s1=2244N由于故可判定轴承 2 被压紧 , F a1= F a2= 2．运算当量动载荷 轴承 1 被放松 , 两轴承的轴向力分别为 F s1=2244NF s1－F A =(2244－900)N=1344N:P 1，P 2 由表查得 e =0，68, 而F a1 F r 12244 3300eF a 2 F r 213441000＜e查表可得 X 1=1, Y 1=0; X 2=0，41, Y 2=0，87；由表取 p =1，4, 就轴承的当量动载荷为 f :P 1=f p ( X 1 F r1 + Y 1 F a1)=1 ，4×(1 ×3300+0×2244)N=4620N F a2)=1 ，4×(0 ，41×1000+0， 87×1344)N=2211N P 2=f p ( X 2 F r2 + Y 2 3. 运算轴承寿命 L h因 P 1＞ P 2, 且两个轴承的型号相同 P = P 1；, 所以只需运算轴承 1 的寿命 , 取7211AC 轴承的 C r =50500N ；又球轴承 ε=3, 取 f T =1, 就得 6 6L h =10 f T C P10 1 50500 4620=15010h ＞12000 h 60n60 1450由此可见轴承的寿命大于预期寿命 , 所以该对轴承合适；。
机械设计基础考试样卷四及答案
一、填空题（将正确的序号填入空格内，30×1=30分）1、增加包角α使整个接触弧上摩擦力总和增加，从而提高传动能力。
因此水平装置的带传动，松边放置在上部。
2、当带在紧边进入小带轮应力达到最大值。
3、带传动的主要失效形式打滑和带的疲劳破坏。
4、对于闭式软齿面齿轮来说，齿面点蚀是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿根弯曲疲劳强度进行校核。
5、蜗杆传动是由蜗杆和蜗轮组成的。
主动件是蜗杆从动件是蜗轮。
6、蜗杆的轴向模数与相配蜗轮的端面模数相等，并规定为标准值。
7、在蜗杆传动中，蜗轮圆周力与蜗杆的轴向力是大小相等方向相反；蜗杆的圆周力与蜗轮的轴向力是大小相等方向相反的。
8、根据加工方法不同，普通圆柱蜗杆除阿基米德蜗杆外，还有渐开线蜗杆和法向直廓蜗杆。
9、对轴上零件的周向固定，大多数是采用键连接、过盈配合的固定方式。
10、联轴器是把两根轴连接在一起，机器在运转过程中两根轴是不可分离的；若想把两根轴分开，必须在机器停止转动后才能进行。
11、滚动轴承的基本结构由内圈、外圈、保持架、滚动体等组成。
12、代号为6204的滚动轴承的内径为35mm。
13、蜗轮常用的材料为青铜和铸铁。
14、V带强力层的结构型式有线绳结构和帘布结构两种，线绳结构柔韧性好。
15、普通V带和窄V带的标记由带型、基准长度和标准号组成。
二、判断题（正确者在括号内打（√），错误者打（×）（10×1=10分）1、打滑经常发生在大带轮上，所以只需考虑小带轮上的包角。
（×）2、带轮应定期给予润滑。
（×）3、可通过提高带轮工作表面粗糙度方法来提高其传动能力。
（×）4、蜗杆传动中，蜗杆与蜗轮的轴线是垂直相交成90°（√）5、蜗杆传动与齿轮传动相比在获得大传动比时，仍能保持结构紧凑。
（√）6、增大齿轮的模数，可以提高齿轮的接触强度。
（×）7、转轴在工作中既承受弯矩，又承受转矩。
历年机械设计基础精选样卷及答案
机械设计基础精选样卷（总分100分，考试时长90分钟）一、单项选择题（每小题2 分，共 100分）1、一对互相啮合的齿轮，其压力角应满足（ )。
A、α1 = α2B、α1< α2C、α1> α2D、α1≤α22、在机械工程中,机构和机器统称为（）。
A、机械B、构件C、部件D、运动副3、在螺纹连接的防松装置中，属于机械防松的是( )A、弹簧垫圈B、对顶螺母C、自锁螺母D、止动垫圈4、渐开线上任意点K的受力方向与与速度方向所夹的锐角，称为（）。
A、压力角B、传动角C、螺旋角D、导程角5、设计一对软齿面齿轮传动时，从等强度要求出发，应使( ) 。
A、两者硬度相等B、小齿轮硬度高于大齿轮硬度C、大齿轮硬度高于小齿轮硬度D、不确定6、机构引入一个高副,机构的自由度将减少（）个。
A、1B、2C、3D、07、．汽车的方向盘属于（）A、动力部分B、传动部分C、执行部分D、控制部分8、( )机构是平面四杆机构基本形式。
A、曲柄滑块机构B、导杆机构C、铰链四杆机构D、定块机构9、一对渐开线标准齿轮在标准安装情况下,中心距等于两齿轮的( )半径之和。
A、分度圆B、基圆C、齿根圆D、齿顶圆10、与直齿圆柱齿轮相比,斜齿圆柱齿轮最大的优点是（）。
A、传动平稳,承载能力强B、传动比大C、不产生轴向力D、以上都不正确11、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。
A、增大螺栓刚度 Cb，减小被连接件刚度 CmB、减小 Cb．增大 CmC、增大 Cb 和 CmD、减小 Cb 和 Cm12、一对齿轮相啮合，大齿轮的转速比小齿轮的转速要（）。
A、大B、小C、相等D、不一定13、在润滑良好的情况下，耐磨性最好的蜗轮材料是（）。
A、铸铁B、无锡青铜C、锡青铜D、黄铜14、两个构件组成运动副的必备条件是两构件()。
A、直接接触但无相对运动B、直接接触且具有相对运动C、虽然不直接接触但具有相对运动D、既不接触也无相对运动15、一角接触球轴承，内径 85mm，正常宽度，直径系列为 3，公称接触角仪α =15°，公差等级为 0 级，游隙组别为 0，其代号为( )A、7317ACB、7317D／COC、7317B／P0D、7317C16、机构具有确定相对运动的条件是( )A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目17、内啮合圆柱齿轮传动,其主、从动轮的转向关系是（）。
机械设计样卷及各章例题
一、填空（填上正确答案，每空1分，共8分）1．带传动的主要失效形式是和；带传动的设计准则是。
2．闭式软齿面齿轮传动，主要失效形式是，应按强度进行设计，再按强度进行校核计算。
3．链传动工作时,转速越高，链节距越，小链轮的齿数越，其运动不均匀性越大。
二、单向选择题（将正确答案的序号填在横线上，每题1分，共20分）1．不完全液体润滑滑动轴承正常工作时，其工作表面的摩擦状态是。
A）干摩擦状态； B）边界摩擦或混合状态； C）完全液体摩擦状态。
2．转动心轴工作时,若外载荷的大小、方向均不变,则轴受弯曲应力的性质是。
A）对称循环变应力；B）脉动循环变应力；C）静应力；D）非对称循环变应力。
3．半圆键联接当采用双键应布置。
A）周向相隔90。
；B）周向相隔120。
；C）周向相隔180。
；D）轴向沿同一直线。
4．强度等级为6.8级的螺栓材料σs= Mpa。
A) 600； B) 800； C) 680； D) 480。
5．在带传动设计中根据来选择带的型号。
A）P，n1 B）Pca, n1 C）P，i。
6．温度升高时，润滑油的粘度。
A）随之升高； B）保持不变； C）随之降低；D）随油的种类或升高或降低。
7．带传动中两轮摩擦系数相同，直径不同。
如发生打滑，先发生在。
A）大轮； B）小轮；C）不一定； D两轮同时打滑。
8．在螺栓的直径参数中，用来计算螺栓的强度。
A）中径； B）小径； C）大径。
9．对圆柱体配合，常用基孔制，但也有些情况下用基轴制，如。
A）滚动轴承外圈和机座孔； B）滚动轴承内圈与轴；C）齿轮孔与轴； D）蜗轮与轴。
10．角接触球轴承，内径100mm，轻系列，接触角为15 ，0组游隙，其代号为。
A) 7220； B) 7220C ； C) 7220AC 。
11．蜗杆分度圆的直径为： 。
A ）11mz d =；B ）mq d =1；C ）q z d 11=；D ）i d d 21=。
12. 键的剖面尺寸通常是根据 按标准选择。
机械设计试题(DOC)
机械设计试题一、单项选择题（共25分，每题1分）1．选择V带的型号是根据（C ）。
A．传递功率B．转速 C. 计算功率和转速D．小带轮直径2．静联接的平键联接，其主要失效形式是（C ）。
A．键拉断B．键工作面的磨损C．工作面压溃D．工作面扭曲3．标准齿轮的齿形系数Y Fa的大小取决于（B ）。
A．齿轮的模数B．齿轮的齿数 C.齿轮的宽度D．齿轮的精度4．在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。
A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．为了提高加工精度5．受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此（B ）。
A．剩余预紧力F″应小于零B．剩余预紧力F″应大于零C．剩余预紧力F″应等于零D．预紧力Fˊ应大于零6．对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A ）。
A．两端固定B．两端游动C．一端固定一端游动7．按基本额定动负荷选定的滚动轴承，在预定使用期限内其失效率最大为（C ）。
A．1% B．5% C．10% D．50%8．对于硬度小于350HBS的闭式齿轮传动，当采用同牌号的钢材制造时，一般采用的热处理方法是（ C ）。
A．小齿轮淬火，大齿轮调质B．小齿轮淬火，大齿轮正火C．小齿轮调质，大齿轮正火D．小齿轮正火，大齿轮调质9．校核Pυ值的目的是为了限制滑动轴承的 C 。
A．点蚀破坏B．疲劳破坏 C. 温升 D.过度磨损10．只能承受轴向载荷的滚动轴承的类型代号为 D 。
A．“7”型B．“2”型C．“6”型D．“5”型11．金属弹性元件挠性联轴器中的弹性元件都具有 C 的功能。
A ．对中B ．减磨C ．缓冲和减振D ．缓冲 12．一般开式齿轮传动的主要失效形式是 C 。
A ．齿面胶合B ．疲劳点蚀C ．齿面磨损D ．轮齿折断 13．斜齿圆柱齿轮螺旋角β的一般取值范围为 B 。
