《模拟电子》第06章在线测试
《模拟电子技术基础》第三版习题解答第6章 放大电路中的反馈题解
第六章 放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（ ）解：（1）× （2）√ （3）× （4）√二、已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。
设图中所有电容对交流信号均可视为短路。
图T 6.3解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L31321f 32131 R R R R R R A R R R R R Fu ⋅++≈++= 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
童诗白《模拟电子技术基础》(第4版)名校考研真题(放大电路中的反馈)
第6章放大电路中的反馈一、选择题在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。
[北京科技大学2011研]A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小【答案】D【解析】根据反馈的效果可以区分反馈的极性，使放大电路净输入量减小的反馈称为负反馈，反之为正反馈。
二、判断题1．放大电路引入深度负反馈，则Xi≈Xf。
（）[北京科技大学2011研]【答案】√【解析】深度负反馈的实质是在近似分析中忽略净输入量，所以Xi≈Xf。
2．为了提高输入电阻，降低输出电阻，应当引入串联电流负反馈。
（）[北京科技大学2011研]【答案】×【解析】为了提高输入电阻，可以采用串联负反馈，为了降低输出电阻，可以采用电压负反馈，因此采用串联电压负反馈。
三、计算分析题1．图6-1（a）、（b）所示为两个反馈电路。
试指出在这两个电路中，分别由哪些元器件组成了放大通路?哪些元器件组成了反馈通路?分别是何种反馈?设放大器是理想的运放，试写出电路的电压放大倍数的表达式。
[中山大学2003研]（a）（b）图6-1解：（1）在图6-1（a）中，运放A l为放大电路，运放A2及R2为反馈通路。
由于当输出电压为零时A2的同向输入端大小为零，反馈为零，所以是电压反馈。
反馈端与输入端由同一端相连，故为并联反馈，此电路为电压并联负反馈。
因为放大器都为理想的运放，所以有虚断和虚短。
则有由上面的式子可以得到电压的放大倍数为（2）在图6-1（b）中，运放A l为放大电路。
运放A2、电阻R2和电阻R3组成反馈通路。
当输出为零时，反馈电压也为零，是电压反馈，反馈端与输入端从不同段影响输入，为串联反馈，此电路为电压串联负反馈。
因为放大器都为理想的运放，所以有虚断和虚短。
则有由上式可得，电压的放大倍数为2．一电流并联负反馈电路的交流通路如图6-2所示。
设R cl＝5kΩ，R c2＝5kΩ，R E2＝1kΩ，R f＝15kΩ，R s＝5kΩ，βl＝β2＝50，r bel＝r BE2＝1kΩ，r CE＝100kΩ，试求放大器的电压增益、输入电阻和输出电阻。
《模拟电子技术基础教程》华成英第六章习题解答
模拟电子技术基础教程第六章习题解答6.1 选择题1.在放大器中，BJT的放大作用是通过控制电流来实现的。
选A。
2.直流增益和交流增益是相对的概念，选B。
3.从负载电流和输入电流的比值来看，放大倍数是越大越好。
选D。
4.当输入电流为0时，BJT处于截止状态。
选C。
5.放大器的直流部分要避免供电电流太大，以防烧坏元件。
选D。
6.2 填空题1.放大器的三种基本参数是：放大倍数、带宽、输入阻抗和输出阻抗。
2.直流负载线上的点表示了：输入电压和输出电流的关系。
3.简单的直流放大器由输入电阻、输出电阻和一个放大足够大的放大倍数组成。
6.3 简答题1.请解释放大倍数的概念，并简要说明放大倍数与电流的关系。
放大倍数是指放大器的输出量与输入量的比值。
放大倍数越大，输入电流与输出电流之间的比值就越大。
2.请简述放大器的主要分类和特点。
放大器主要分为电压放大器、电流放大器和功率放大器。
其中，电压放大器以放大器输入端的电压变化为主要输出，电流放大器以放大器输入端的电流变化为主要输出，功率放大器以放大器输入端的功率变化为主要输出。
3.请简述直流放大器的工作原理，并结合电路图说明。
直流放大器的工作原理是将直流信号放大，通过控制电流的大小来改变输出。
例如，一个基本的直流放大器电路图如下：直流放大器电路图直流放大器电路图其中，V_in为输入电压源，R_in为输入电阻，R_out为输出电阻，V_out为输出电压。
当输入电压V_in为正时，会产生相应的电流流过输入电阻R_in，然后流经放大器，通过输出电阻R_out，最终产生输出电压V_out。
通过控制V_in的大小，可以调整输入电流，进而控制放大倍数。
6.4 应用题设计一个直流放大器电路，要求：输入电压为10V，放大倍数为20倍。
根据放大倍数的定义，可以得到输出电压为20 * 输入电压= 20 * 10V = 200V。
因此，我们需要设计一个直流放大器电路，使得输出电压为200V。
第六章 《模拟电子技术技能训练》 项目五 单元电子电路的
任务三
晶体管共集电极放大电路
一、元件设置
注意
1、以晶体管“2N222A”替代国产晶体管“3DG6”。
2、输入信号的设置如图所示。
二、测量结果
静态工作点数值
输入、输出波形
任务四
RC正弦波振荡器
一、元件设置
注意
1、以晶体管“2N222A”替代国产晶体管“3DG6”。
二、测量结果
R11可调电阻为100%时输出 R11可调电阻为50%时输出 波形 波形
注意
1、以晶体管“2N222A”替代国产晶体管“3DG6”。
2、输入信号的设置如图所示。
二、测量结果
输入、输出波形
静态工作点数值
任务二
负反馈放大器
一、222A”替代国产晶体管“3DG6”。
2、输入信号的设置如图所示。
二、测量结果
没有接入负反馈时失真波形
接入负反馈后失真改善波形
二、测量结果
静态（无输入信号）时，调节R7使OTL功放中点电位为： 5.957v；调节R8使两功放管基极之间的直流电压为1.697V，以 消除“交越失真”。
任务六
741构成是我正弦波振荡器
二、测量结果
R6可调电阻为100%时输出 波形
R6可调电阻为30%时输出 波形
R6可调电阻为0%时输出 波形
一、元件设置
2、以“LM7812CT”替代国产型号集成稳压器“W7812” 。
任务九
晶闸管可控整流电路
注意 1、以单结晶管UJT“2N6027”替代国产型号
一、元件设置
单结晶体管“BT33J”。
2、以SCR“2N1599”替代单向晶闸管“S8065K” 。
任务七
串联稳压电路

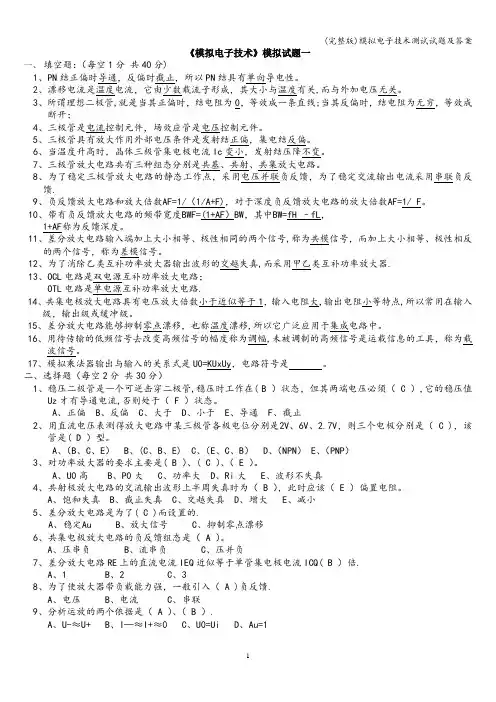

(完整版)模拟电子技术测试试题及答案
《模拟电子技术》模拟试题一一、填空题：（每空1分共40分)1、PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。
2、漂移电流是温度电流，它由少数载流子形成，其大小与温度有关,而与外加电压无关。
3、所谓理想二极管,就是当其正偏时，结电阻为0，等效成一条直线;当其反偏时，结电阻为无穷，等效成断开；4、三极管是电流控制元件，场效应管是电压控制元件。
5、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。
6、当温度升高时，晶体三极管集电极电流Ic变小，发射结压降不变。
7、三极管放大电路共有三种组态分别是共基、共射、共集放大电路。
8、为了稳定三极管放大电路的静态工作点，采用电压并联负反馈，为了稳定交流输出电流采用串联负反馈.9、负反馈放大电路和放大倍数AF=1/（1/A+F)，对于深度负反馈放大电路的放大倍数AF=1/ F。
10、带有负反馈放大电路的频带宽度BWF=(1+AF）BW，其中BW=fH –fL，1+AF称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号。
12、为了消除乙类互补功率放大器输出波形的交越失真,而采用甲乙类互补功率放大器.13、OCL电路是双电源互补功率放大电路；OTL电路是单电源互补功率放大电路.14、共集电极放大电路具有电压放大倍数小于近似等于1，输入电阻大,输出电阻小等特点,所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制零点漂移，也称温度漂移,所以它广泛应用于集成电路中。
16、用待传输的低频信号去改变高频信号的幅度称为调幅,未被调制的高频信号是运载信息的工具，称为载波信号。
17、模拟乘法器输出与输入的关系式是U0=KUxUy，电路符号是。
二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管,稳压时工作在( B ）状态，但其两端电压必须（ C ）,它的稳压值Uz才有导通电流,否则处于（ F ）状态。
模拟电子技术教程第6章习题答案
第6章习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入深度负反馈，电路均可利用虚短路和虚断路的概念来求解其运算关系。
（2）反相比例运算电路的输入阻抗小，同相比例运算电路的输入阻抗大，但会引入了共模干扰。
（3）如果要用单个运放实现：A u＝－10的放大电路，应选用 A 运算电路；将正弦波信号移相＋90O，应选用 D 运算电路；对正弦波信号进行二倍频，应选用 F 运算电路；将某信号叠加上一个直流量，应选用 E 运算电路；将方波信号转换成三角波信号，应选用 C 运算电路；将方波电压转换成尖顶波信号，应选用 D 运算电路。
A. 反相比例B. 同相比例C. 积分D. 微分E. 加法F. 乘方（4）已知输入信号幅值为1mV，频率为10kHz～12kHz，信号中有较大的干扰，应设置前置放大电路及带通滤波电路进行预处理。
（5）在隔离放大器的输入端和输出端之间加100V的电压会击穿放大器吗？（不会）加1000V的交流电压呢？（不会）（6）有源滤波器适合于电源滤波吗？（不适用）这是因为有源滤波器不能通过太大的电流或太高的电压。
（7）正弦波发生电路中，输出端的晶体管一定工作在放大区吗？（一定）矩形波发生电路中，输出端的晶体管一定工作在放大区吗？（不一定）（8）作为比较器应用的运放，运放一般都工作在非线性区，施密特比较器中引入了正反馈，和基本比较器相比，施密特比较器有速度快和抗干扰性强的特点。
（9）正弦波发生电路的平衡条件与放大器自激的平衡条件不同，是因为反馈耦合端的极性不同，RC正弦波振荡器频率不可能太高，其原因是在高频时晶体管元件的结电容会起作用。
（10）非正弦波发生器离不开比较器和延时两个环节。
（11）当信号频率等于石英晶体的串联谐振或并联谐振频率时，石英晶体呈阻性；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈感性；其余情况下石英晶体呈容性。
（12）若需要1MHz以下的正弦波信号，一般可用 RC 振荡电路；若需要更高频率的正弦波，就要用 LC 振荡电路；若要求频率稳定度很高，则可用石英晶体振荡电路。
模拟电子技术基础学习指导与习题解答谢红主编第六章 思考题与习题解答
模拟电子技术基础学习指导与习题解答(谢红主编)第六章思考题与习题解答————————————————————————————————作者：————————————————————————————————日期：2第六章思考题与习题解答6-1 要满足下列要求，应引入何种反馈?(1)稳定静态工作点；(2)稳定输出电压；(3)稳定输出电流；(4)提高输入电阻；(5)降低输入电阻；(6)降低输出电阻、减小放大电路对信号源的影响；(7)提高输出电阻、提高输入电阻。
目的复习引入反馈的原则。
解(1)欲稳定静态工作点应引入直流负反馈，因为静态工作点是个直流问题。
(2)稳定输出电压应引入电压负反馈。
输出电压是交流参量，电压负反馈属于交流反馈组态。
在四种交流负反馈组态中，电压串联负反馈和电压并联负反馈均能达到稳定输出电压的目的。
(3)稳定输出电流应引入电流负反馈。
输出电流也是交流参量，在四种组态中，引电流串联负反馈或电流并联负反馈均可。
(4)提高输入电阻应引入串联负反馈，如电压串联负反馈或者电流串联负反馈。
(5)降低输入电阻应引入并联负反馈，如电压并联负反馈或者电流并联负反馈。
(6)降低输出电阻、减小放大电路对信号源的影响是一个减小输出电阻并提高输入电阻的问题，应引入电压串联负反馈。
(7)输入、输出电阻均提高应引入电流串联负反馈。
6-2 负反馈放大电路为什么会产生自激振荡?产生自激振荡的条件是什么?解在负反馈放大电路中，如果把负反馈引的过深会将负反馈变成正反馈，于是自激振荡就产生了。
产生自激振荡的条件是AF=-1幅度条件AF=1相位条件arg AF=±(2n+1)π,n为整数∆=±180°或者附加相移φ6-3 判断下列说法是否正确，用√或×号表示在括号内。
(1)一个放大电路只要接成负反馈，就一定能改善性能。
( )(2)接入反馈后与未接反馈时相比，净输入量减小的为负反馈。
( )(3)直流负反馈是指只在放大直流信号时才有的反馈；( )交流负反馈是指交流通路中存在的负反馈。
模拟电子技术基础 第六章课后答案.
题6.1判断图6-23所示各电路中的反馈支路是正反馈还是负反馈。
如是负反馈，说明是何种反馈类型。
-++++-i U o U CCV VT 1VT 2b1R b2R cR e11R e12R e2R fR 1C 2C 3C eC +-+++-i U oU CCV VT 11C 2C e1R +VT 2b21R b22R c2R e2R eC 4C 3C fR ++b11R b12R c1R -+++-i U oU +V 12CCV VT 1VT 2Ω39k Ωk 12ΩM 1Ωk 220Ωk 9.3（a ） （b ） （c ）图6-21解：（1）电压并联负反馈；（2）电压串联正反馈；（3）电压串联负反馈题6.2 用理想集成运放组成的两个反馈电路如图6-22所示，请回答：1．电路中的反馈是正反馈还是负反馈？是交流反馈还是直流反馈？ 2．若是负反馈，其类型怎样？电压放大倍数又是多少？∞AoU iU -+-+L R 3R 2R 1R ∞AiU -+-+Ωk 30Ωk 5.7Ωk 10图6-22解：1.反馈类型分别是电压串联交直流负反馈，电流并联负反馈； 2.放大倍数分别为4、2LR R -题6.3判断图6-23中各电路所引反馈的极性及反馈的组态。
∞AoU iU -+-+L R 2R 1R oI ∞AoU iU -+-+LR 3R 2R oI 4R 1R ∞AoU i U -+-+LR 4R 2R 5R 1R 3R（a ） （b ） （c ）图6-23解：（1）电流串联负反馈；（2）电流并联负反馈；（3）电压并联负反馈 题6.4判断图6-24所示电路的交流反馈类型。
A1R F R 'R u I u O +_+_∞图6-24解：电压并联负反馈题6.5判断图所示电路所有交流反馈类型（电路为多级时只考虑级间反馈）。
(a) (b)(c) (d)图6-25解：（a）电压串联负反馈；（b）电压串联负反馈；（c）电流并联负反馈；（d）电压并联负反馈题6.6 电路如图6-26所示图6-261．指出反馈支路与反馈类型；2．按深度负反馈估算中频电压放大倍数iouf u u A =解：1.电压串联交流负反馈； 2. 121e uf e R R A R +=题6.7 图6-27中的A 1，A 2为理想的集成运放，问：1）第一级与第二级在反馈接法上分别是什么极性和组态？ 2）从输出端引回到输入端的级间反馈是什么极性和组态？ 3）电压放大倍数?o1o =U U ?io =U U4)输入电阻r if =？++-++-u iu oA1A 2uo 14R 5R 1R 3R 2R 2R r if图6-27解：（1）第一级电压并联负反馈、第二级电压并联负反馈 （2）电压串联负反馈 （3）3141,1o o o i u u R u u R =-=+ （4）iif iu r i =31411(1)i i i o i R u u u u R i R R -+-==14342i if i u R R r i R R ==+ 题6.8 电路如图所示。
《模拟电子》第06章在线测试
《模拟电子》第06章在线测试A BC D、在运放线性应用电路中，通常引入：A BC D、积分电路可以用于波形变换，若输入为方波信号，则可得输出信号为：A BC D、有源滤波电路除包含A BC D、欲将正弦波电压转换成方波电压，应选用：A BC D2、同相比例运算电路中：A、引入了电压串联负反馈B、输入电阻高C、共模输入电压不为0D、引入了电压并联负反馈3、按照工作频率的不同，滤波电路可分为：A、低通滤波B、高通滤波C、带通滤波D、带阻滤波4、微分运算电路：A、输出电压是输入电压的微分B、是积分的逆运算C、输出电压是输入电压的积分D、可将输入的方波转为尖脉冲5、低通滤波电路和高通滤波电路并联连接组成的带阻滤波电路：A、f＜FH的信号从低通滤波电路中通过B、f＞fl的信号从高通滤波电路通过C、fh ＜F＜ fl的信号无法通过D、fh ＜ fl才能组成带阻电路E、fh〉fl才能组成带阻电路第三题、判断题（每题1分，5道题共5分）1、为了获得输入电压中的低频信号，应选用高通滤波电路。
正确错误2、有源滤波电路是指由LC和RC网络构成的滤波电路。
正确错误、带通滤波器允许某一频带范围内的信号通过，而将此频带之外的信号衰减。
正确错误、一阶有源低通滤波电路结构简单，但滤波效果差，为使低通滤波器的滤波特性更接近于理想情况，常采用二阶低通滤波器。
正确错误、由于比较器的输出只有高、低电平两种状态，故其中的运放常工作在线性区。
正确错误。
《模拟电子技术》电子教案 第六章 正弦波振荡器
出反馈支路;再次用反馈极性的判别法(瞬时极性法)确定是否是正反馈; 最后观察电路的交直流通道是否各行其道，静态工作点是否合适。
上一页 返回
6. 2 RC正弦波振荡电路
• 6. 1. 2正弦波振荡电路的组成及分析方法
• 在自激振荡电路中，为获得某一频率的正弦信号，必须在环路中加入 特定的选频电路，使所选频率的信号满足振荡条件，产生自激振荡， 而其他不符合振荡条件的频率不能形成自激振荡。正弦波振荡电路必 须由四个组成部分:
上一页 下一页 返回
6. 1 振荡电路的基本概念
当开关S在1端时放大电路加入外部输入信号经放大后输出。若将输 出信号的一部分通过反馈电路反馈至输入端，而反馈电压的大小和相 位又完全与外部输入信号一致，这样当开关S由1端切换至2端时，反 馈放大器已成为一个自激振荡器。振荡器稳定持续的振荡输出信号是 由它本身反馈至输入端得以维持的。自激振荡器实质是正反馈放大器 的一种变形，振荡器明显的电路特征是没有信号输入端。
上一页 下一页 返回
6. 2 RC正弦波振荡电路
• 6. 2. 4振荡频率可调的RC桥式正弦波振荡器电 路
• RC桥式正弦波振荡器以RC串并联电路作为选频网络和正反馈网络， 以电压串联负反馈放大电路为放大环节，具有振荡频率稳定、带负载 能力强、输出电压失真小等优点，因此获得广泛的应用。
• 图6一14给出了一个频率连续可调的正弦波信号发生器的原理电路。 • 表6一1给出了波段开关各个挡位的典型的频率值。
• 6. 2. 3RC正弦波振荡器电路仿真
• 1.观察起振的过程 • 首先按图6一11 (a)连接电路，调整Rf的值，观察起振过程。
《模拟电子技术基础》第6章 集成运算放大器
RF R RF [ R1 (R2 // R ')uI1 R2 (R1 // R ')uI2 ] RF R R1 R1 (R2 // R ') R2 R2 (R1 // R ')
RF Rn
( RP R1
uI1
RP R2
uI2 )
当 R1 R2 R Rp Rn
uO
RF R
(uI1
uI2 )
t /ms
-2
0
-2
12 34 5
t /ms
uO /V
uO /V
12345 0 -1
t /ms
12345
0
t /ms
-2
-1
-2
输入方波不完全对称，导致输出偏移，以致饱和。 旁路电阻只对直流信号起作用，对交流信号影响要尽量小。
积分电路应采用失调电压、偏置电流和失调电流较小的运放，并在同相输 入端接入可调平衡电阻；选用泄漏电流小的电容，可以减少积分电容的漏电流 产生的积分误差。
iR
iD
uI R
uO uD
由二极管的伏安特性方程：
uo
iD
ISexp
uD UT
对数运算电路
uO
UTln
iD IS
U T ln
uI RI S
只有uI>0时，此对数函数关系才成立。
6.6 对数和指数运算电路
6.6.2 指数运算电路
将对数运算电路中的二极管VD和电阻R互换，可得指数运算电路。
uP
A
uN
uO
UoM 非线性区
uo
+Uom
uO
O
uId =uP -uN
非线性区 uId
非线性区 0
模拟电子技术第六章 习题与答案
第六章 习题与答案6.1判断题（1）直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ╳ ）（2）直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ √ ）（3）在变压器二次电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ √ ）（4）若U 2为电源变压器二次电压的有效值，则半波整流电容滤波电路和全波整流电容滤波2。
（ √ ）（5）当输入电压U i 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。
（ ╳ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。
（ √ ）（7）整流电路可以将正弦电压变成脉动的直流电压。
（ √ ）（8）电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。
（ √ ）（9）在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
（ ╳ ）（10）因为串联型稳压电路中引入了深度负反馈，因此可能产生自激振荡。
（ ╳ ）（11）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。
（ √ ）6.2单相桥式整流电路如图6-64所示，已知2u t ω=，L 52R C T =。
图6-64 单相桥式整流电路 （1）估算输出电压U o 大小并标出电容C 上的电压极性。
（2）L R →∞时，计算U o 的大小。
（3）滤波电容C 开路时，计算U o 的大小。
（4）二极管VD 1开路时，计算U o 的大小；如果VD 1短路，将产生什么后果？（5）如VD 1～VD 4中有一个极性接反，将产生什么后果？解：（1）U o =1.2 U 2=1.2╳25=30V C 的极性是上+下—（2）U o 2≈1.414╳25=35.35V（3）U o =0.9 U 2=0.9╳25=22.5V（4）二极管VD 1开路时：U o = U 2=25=25V如果VD 1短路，VD 4将被烧坏。
模拟电子技术基础 第6章习题解答(高吉祥 电子工业出版社)-
6.18 图示电路中, 若 UA〈UB，能否实现双限比较，试画出此时的输入、输出关系曲线。
UA UI UB U I /V UB:10 R R R R A2 A1 VD1 VD2 Uo RL 解：不能实现双限比较。
输入、输出关系曲线如图示。
0 UA:-10 t UO /V 11.3 0 t 6.19 在图示电路中, A B (1将图中 A、B、C、D 四点正确连接, 使之成为一个正弦振荡电路，请将连线画在图上； (2根据图中给定的电路参数，估算振荡频率 f0； (3为保证电路起振，R2 应为多大？A 0.02μF C 0.02μF7.5KΩ 7.5KΩ R2 Uo D R1 10KΩ 解：(1将 A、D 相连，B、C 相连，如图红线示；即R2 〉20（kΩ ）略。
6.20、6.21、6.22、6.23、6.24、6.25 第 11 页6.26 在图示的矩形波发生电路中, R 10KΩ VD2 0.01μF C A R2 RP 假设集成运放和二极管均为理想的, 元件参数见图,如果电位器的滑动端调在中间位置: RP’ 100KΩ RP” R3 2KΩ uo ± 6V (1画出输出电压 uo 和电容上电压 uc 的波形; (2估算输出电压的振荡周期T; R1 15KΩ VD Z 12KΩ (3分别估算输出电压和电容上电压的峰值 UOM 和 UCM 。
解：(1输出电压波形如图示； u c /V U TH1 0 U TH2 uO /V 6 0 T/2 -6 T tUOM=± UZ =±6V, UCM =±2.67V R 10KΩ VD2 0.01μF C A R2 RP’ 100KΩ RP” R3 2KΩ uo ± 6V 6.27 在图示的矩形波发生电路中： RP (1当电位器的滑动端分别调至最上端和最下端时，电容的充电时间 T1、放电时间 T2，输出波形的振荡周期 T 以及占空比 D 各等于多少？R1 15KΩ VD Z 12KΩ 第 12 页(2试画出当电位器滑动端调至最上端时的输出电压 uo 和电容上电压 uc 的波形图，在图上标出各电压的峰值以及 T1、T2 和 T 的数值。
模拟电子技术基础课后习题答案第6章
第6章 集成运算放大器在信号处理方面的应用 正弦波 基波和高次谐波高通 带阻1/26.4 cb6.6 a c(√)(√)(×)(×)(1) 通带电压放大倍数A u p = –f 1150 2.268R R =-=- (2) 通带截止频率 n 611Hz 32 Hz 220.03310f RC 3-===π⨯π⨯150⨯10⨯⨯ 因通带截止频率f n =RC12π 故C =n 1F 0.318 F 250Rf 31==μ2ππ⨯10⨯10⨯取标称值F μ, 通带电压放大倍数A u p =1+f 1100110R R =+=11。
(1) 干扰信号频率为1 kHz ，已知一阶低通滤波电路当f >>f n 时，幅频特性下降斜率为–20 dB/十倍频，为使干扰信号幅度衰减20 dB ，因此要求截止频率f n =31110Hz 100 Hz 1010f =⨯=, 使f =1 kHz 干扰信号衰减20 dB 。
(2) 因f n =1100 Hz 2RC=π, 故C =f 11F 22100R f 3=ππ⨯100⨯10⨯g =F μ, 取标称值C =F μ或F μ。
(1) 通带电压放大倍数A u p =f 11011210R R +=+=。
(2) 通带截止频率f n =611 1.59 kHz 22100.0110RC 3-==ππ⨯⨯10⨯⨯。
(3) p 111332u Q A ===--。
(4) 当f 为f n 的10倍频时，电压放大倍数衰减– 40 dB(即衰减100倍), 因此n 10|u f A = A u p 1120.02100100=⨯=g 。
由p13u Q A =-式可知：A u p =3–113 1.750.8Q =-=, 因n 11002f RC ==π, 故R =611 15.9 k 220.110fC -=Ω=Ωππ⨯100⨯⨯, 取标称值R =16 k 。
模拟电子电路基础答案(胡飞跃)第6章答案
-VCC(-15V)
VC2 0
又R1 R2 R1 R2 14.7k
习题6.5
β足够大，故所有三极管基极 电流为0，则
5 0.7 0.7 (5V ) I REF 1mA 8.6k 所有BJT均匹配，故 I1=IREF=1mA I2=3IREF=3mA I3=2IREF=2mA
习题6.13
（1）直流分析：假设所有BJT都工作在放大区 VZ VBE IE3 0.978mA 4.7k
IC IC1 IC 2 IC 3 / 2 I E 3 / 2 0.485mA
VE1 VE 2 VC 3 0.7V
VT3
VC1 VC 2 VCC IC RC 9.5265V
IREF
I6
VT1和VT3、VT4构成电流源， 可得
I3 I 4 I REF 1.86mA I5
VT5和VT6构成电流源，可得
I6 I5 1.86mA
VT2和VT7、VT8、 VT9构成电流源，可得
I7 2I REF 3.72mA
I9 I REF 1.86mA I10
1 W I D1 nCox (VGS 1 Vt ) 2 2 L
VT2
I D1 107.65 A
I D2 (W / L)2 I D1 21.53 A (W / L)1
习题6.4
VEE(15V) R1 R2
该电路作为恒流源电路设计，基本要求 VT2要工作在放大区，因此有
VEC 2 VEC ( sat ) 0.3V
VE 3 VEE VZ VBE 7.4V
显然三个BJT都工作在放大区 (2)小信号参数： gm IC / VT 19.4mA / V 差模电压增益 Ad gm RC 98.94V / V (3)
模电杨素行第六章答案
模电杨素行第六章答案在模拟电路的学习中，杨素行的《电子技术基础》可以说是一本经典的教材。
其中第六章，是一片广袤的深海，涉及到的概念众多，需要认真学习和理解。
而在许多读者中，很多人都会遇到第六章题目做错的问题。
在这篇文章中，我将会探讨第六章的主要内容，并分享一些可能更加正确的答案。
第六章主要讲述的是反馈的概念和种类。
反馈是指将一个系统的一部分输出反馈到输入端口，来对输入端口的信号进行调制的过程。
根据反馈的形式和传递路径，可以将反馈分为正反馈和负反馈。
在正反馈中，输出信号与输入信号的相互作用是增强的，它会使得系统不稳定，并可能引起系统崩溃。
而在负反馈中，输出信号会反向调制输入信号，相互作用会抑制输入信号的变化，使得系统更加稳定。
因此，负反馈是电子系统中的一种重要设计技术，可以用来优化电路的性能和增强其稳定性。
另外，在第六章中，我们也学习了反馈电路的四种基本种类。
它们分别是电压反馈、电流反馈、功率反馈和电荷反馈。
这四种反馈方式有着不同的特点和适用范围。
例如，在功率放大器中，适合使用功率反馈，因为它可以消除功率放大器中的非线性失真；而在运放电路中，适合使用电压反馈，因为它可以提高电路的稳定性和增益。
接下来，我将分享一些常见的第六章习题答案。
1. 如何判断一个反馈电路是负反馈还是正反馈？对于反馈电路来说，它的输出信号是基于输入信号来判定的。
如果输出信号与输入信号是同相的，并且与系统的运算放大器性质相符合，那么这个反馈电路就是负反馈。
如果输出信号与输入信号是反相的，并且与系统的运算放大器性质相反，那么这个反馈电路就是正反馈。
在实际应用中，我们需要根据系统的性质和反馈路径的特点来判断其正反馈或负反馈。
2. 如何计算负反馈放大器的放大倍数？在具有负反馈的放大器电路中，放大倍数可以根据以下公式来计算：Af = A / (1 + β A)其中，Af是放大后的输出信号；A是未加反馈时的放大倍数；β是电路中的反馈系数。
华东交通大学模拟电子技术基础第6、7、8、9章课后答案
6.21C sR(100.7 101430201 2.5 CC BEQ B b eV U I uA R R β--= ==+++⨯10026002700Tbe bb BU r r I '=+=+= (([](1111312//1Re 2 3.140.5430//2.7201 2.5114590.0456945.6915145910s b be LR R r C f C C C uF nF πβ=+++⎡⎤⎣⎦=⨯⨯++⨯=⇒===⨯⨯6.3中频放大倍数为40db ,即100倍,有三个频点,分别为1HZ ,10HZ ,25*105HZ 从图上看前两个为低频截止频率f L ,后一个为高频截止频率f H525100110(1(1(1j j j 2.51010 (1j (1j (1j 10 2.510u u A f f f fA f -=+++⨯+=+++⨯或6.6 510j (1j (1j1010u fA f f -=++(1 um A=-100 f L =10 f H =105 (26.7 已知两级共射放大电路的电压放大倍数45200j 1j 1j 1j 510 2.510u fA f f f ⋅=⎛⎫⎛⎫⎛⎫+++ ⎪⎪⎪⨯⎝⎭⎝⎭⎝⎭(1 um A=1000 f L =5 f H =10000 (2画出波特图。
6.9 在图题6.8(a 所示电路中,若β =100,r b e =1k Ω,C 1=C 2=C e =100μF ,则下限频率f L ≈?解:求下限频率时,考虑每个电容的影响时,其它电容相当于短路,故有:((3411//100//1110100.2b be s R r R C τ-=+=+⨯⨯≈ ((34225510101c L R R C τ-=+=+⨯⨯= (s 3433e R //1//1001=//R//210102101101b be e R r C τβ--++⨯=⨯⨯≈⨯+ 12L f πτ=分加为 0.77,0.05,79.6取其中最大的为最低截止频率,故有79.6L f Hz =7.1 7.3 7.4 7.5 7.6 7.77.1电路如图题7.1所示,指出各电路中的反馈元件(或电路,并说明是本级反馈还是级间反馈,是正反馈还是负反馈,是直流反馈还是交流反馈。
模拟电子技术教程第6章习题答案
第6章 习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入）由运放组成的负反馈电路一般都引入 深度负反馈深度负反馈深度负反馈 ，电路均可利用，电路均可利用 虚短路虚短路 和和 虚断路虚断路虚断路 的概念来求解其运算关系。
的概念来求解其运算关系。
的概念来求解其运算关系。
（2）反相比例运算电路的反相比例运算电路的 输入阻抗输入阻抗输入阻抗 小，小，同相比例运算电路的同相比例运算电路的 输入阻抗输入阻抗输入阻抗 大，大，但会引入了但会引入了 共模干扰共模干扰共模干扰 。
（3）如果要用单个运放实现：）如果要用单个运放实现：A A u ＝－＝－1010的放大电路，应选用的放大电路，应选用 A A A 运算电路；将正运算电路；将正弦波信号移相＋弦波信号移相＋9090O，应选用，应选用 D D D 运算电路；对正弦波信号进行二倍频，应选用运算电路；对正弦波信号进行二倍频，应选用运算电路；对正弦波信号进行二倍频，应选用 F F 运算电路；将某信号叠加上一个直流量，将某信号叠加上一个直流量，应选用应选用应选用 E E E 运算电路；运算电路；将方波信号转换成三角波信号，应选用应选用 C C C 运算电路；运算电路；将方波电压转换成尖顶波信号，将方波电压转换成尖顶波信号，应选用应选用应选用 D D D 运算电运算电路。
路。
A. A. 反相比例反相比例反相比例B. B. B. 同相比例同相比例同相比例C. C. C. 积分积分积分D. D. 微分微分微分E. E. E. 加法加法加法F. F. 乘方乘方乘方（4）已知输入信号幅值为1mV 1mV，频率为，频率为10kHz 10kHz～～12kHz 12kHz，信号中有较大的干扰，应设置，信号中有较大的干扰，应设置，信号中有较大的干扰，应设置 前置放大前置放大 电路及电路及电路及 带通滤波带通滤波带通滤波 电路进行预处理。
电路进行预处理。
电路进行预处理。
（5）在隔离放大器的输入端和输出端之间加100V 的电压会击穿放大器吗？（的电压会击穿放大器吗？（ 不会不会 ）加1000V 的交流电压呢？（的交流电压呢？（ 不会不会 ））（6）有源滤波器适合于电源滤波吗？（）有源滤波器适合于电源滤波吗？（ 不适用不适用不适用 ）这是因为）这是因为）这是因为 有源滤波器不能通有源滤波器不能通过太大的电流或太高的电压过太大的电流或太高的电压 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《模拟电子》第06章在线测试剩余时间：59:50
答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
1、放大电路中若要提高电路的输入电阻，应该引入：
A、并联负反馈
B、串联负反馈
C、电压负反馈
D、电流负反馈
2、已知反馈放大电路的A＝100，F＝0.2，则有闭环放大倍数Af为：
A、5
B、10
C、50
D、
3、当负载发生变化时，欲使输出电流稳定，且提高输入电阻，放大电路应引入：
A、电流串联负反馈
B、电压串联负反馈
C、电流并联负反馈
D、电压并联负反馈
4、深度负反馈下，闭环增益Af：
A、仅与Rf有关
B、仅与A有关
C、仅与F有关
D、
5、放大电路引入负反馈后：
A、其增益下降，通频带不变
B、其增益下降越多，通频带展宽越少
C、其增益下降越多，通频带展宽越多
D、
第二题、多项选择题（每题2分，5道题共10分）
1、按照不同的分类方法，反馈有：
A、正反馈
B、负反馈
C、交流反馈
D、直流反馈
2、交流负反馈有四种组态，他们是：
A、电压串联负反馈
B、电压并联负反馈
C、电流串联负反馈
D、电流并联负反馈
3、放大电路中引入交流负反馈，可以使放大倍数：
A、降低
B、稳定性提高
C、升高
D、稳定性降低
4、电流并联负反馈的特点为：
A、输出电流稳定
B、输出电阻增大
C、输入电阻减小
D、输出电压稳定
E、输出电阻减小
F、输入电阻增大
5、深度负反馈条件下，在反馈放大电路中有：
A、反馈量Xf近似等于输入量Xi
B、闭环放大倍数Af只取决于反馈系数F
C、闭环放大倍数和基本放大电路的放大倍数A无关
D、闭环放大倍数Af只取决于A
第三题、判断题（每题1分，5道题共5分）
1、一般放大电路中经常引入正反馈，以改善放大电路的性能指标。
正确错误2、反馈信号中既包含直流成份，又包含交流成分的反馈称为交、直流反馈。
正确错误
3、深度负反馈条件下，闭环增益Af仅与反馈系数F有关，与开环放大倍数A无关，因此可以省去基本放大电路，只保留反馈网络就可获取稳定的闭环增益。
正确错误
4、电压串联负反馈具有输出电压稳定，输出电阻减小，输入电阻增大，具有很强的带负载能力的特点。
正确错误
5、电路中引入负反馈后，输出电阻的变化只取决于反馈信号在输出端的采样方式是电压还是电流。
正确错误。
