《AutoCAD》教学大纲设计
《AutoCAD制图》教学大纲(电子信息)--张伟

《AutoCAD制图》教学大纲一、课程基本信息:(黑体小四加黑加粗)课程代码:200402课程性质:专业拓展课适用专业:电子信息工程技术、计算机应用技术开课学期:第三学期、第四学期学时:48学时学分:3二、课程定位与教学目标:1、课程定位:本课程是电子信息工程技术、计算机应用技术的专业拓展课,是一门应用性很强的课程。
要求学生掌握《AutoCAD》软件的主要功能和特性,学习软件的使用方法和技巧,培养学生解决软件技术中的实际问题的能力,提高操作水平。
2、教学目标:通过教学使学生能够学会使用AutoCAD,熟练掌握各种AutoCAD 绘图操作方法和技巧,能够解决实际问题,培养学生软件应用的综合素质。
3、与其他课程的联系:学习本课程,需要学生具有《计算机基础》方面的基本知识。
三、教学内容与学时分配:(包括各部分教学内容、教学要求等,确定重点和难点,明确学时分配。
有实训环节的或集中安排的实训课程,应明确学时、实训项目、目的、方式等。
) 第一章绘图环境的设置与组织学时:4学时教学内容:1、AutoCAD 2008的基本操作;2、AutoCAD 2008绘图环境的设置;3、精确绘制图形。
知识要求:1、AutoCAD 的基本设置;2、AutoCAD 图层设置;3、AutoCAD 坐标输入方法;能力要求:1、能熟悉AutoCAD 2008的基本设置;2、能学会AutoCAD 的图层设置与控制。
重点及难点:1、AutoCAD 的图形界限;2、AutoCAD 图层设置。
第二章简单图形的绘制学时:4学时教学内容:1、绘制手柄;2、绘制棘轮。
知识要求:1、直线、点、圆和圆弧的绘制;2、椭圆和椭圆弧、圆环绘制;3、定距等分和定数等分的操作。
能力要求:1、能熟练掌握绘制直线、点、圆和圆弧的方法和技巧;2、能熟练掌握绘制椭圆和椭圆弧、圆环方法和技巧;3、能熟练掌握定距等分和定数等分的方法和技巧。
重点及难点:1、椭圆弧的绘画;2、点样式的修改。
《AUTOCAD》课程教学大纲

《AUTOCAD》课程教学大纲一.课程的性质、作用和教学目标本课程由浅入深、循序渐进地讲授了AutoCAD关于工程图的基本功能、基本操作和相关技术。
通过对本课程的学习及上机实训练习,进而使学生掌握绘制工程图的基本方法和基础技巧,能独立的绘制各种工程图;同时深入的了解AutoCAD绘制工程图的主要功能、方法和技巧,从而达到融会贯通、灵活运用的目的。
二.先修课程《计算机应用基础》、《机械制图》三.教学时数四.教学内容、要求与安排第一章 AutoCAD操作基础了解安装AutoCAD的系统要求,掌握启动AutoCAD的几种方法,认识AutoCAD 的用户界面第二章绘图前的准备理解AutoCAD中几种坐标系的使用,掌握如何制定AutoCAD的绘图环境和使用AutoCAD的辅助功能。
第三章基本绘图方法学会绘制点、直线、矩形、圆、弧线、椭圆、圆环、多义线、参照线、和样条曲线等,掌握图案填充的操作。
第三章编辑基本图形掌握偏移、复制、镜像、阵列、移动、旋转、打断、修剪、分解等编辑修改命令的操作与使用。
第四章图层、颜色、线型与线宽理解图层的概念,掌握图层的使用技巧,学会如何创建和设置图层。
第五章显示与查询学会使用AutoCAD的图形显示及查询命令。
第六章文本标注与编辑掌握如何定义字体样式、如何标注单行文本和多行文本及特殊字符的输入。
第七章创建标注理解标注的概念,掌握如何创建标注、编辑标注和管理标注样式。
第八章图块与属性理解图块的概念,掌握如何定义图块、插入图块、分解图块等。
第九章创建三维图形熟悉视口、视点的操作,学会创建三维面及特殊三维曲面。
第十一章三维实体的创建与编辑学会创建基本三维实体,及编辑三维实体,掌握高级编辑命令。
第十二章 AutoCAD设计中心熟悉AutoCAD设计中心界面,会用设计中心打开文件。
第十三章布局、页面设置和打印理解布局的基本概念及布局的基本操作等。
五.本课程教学方法以讲授为主、自学为辅、上机实践练习为主要方法的教学方式,将课堂教学与上机实训内容密切配合,加强实践教学。

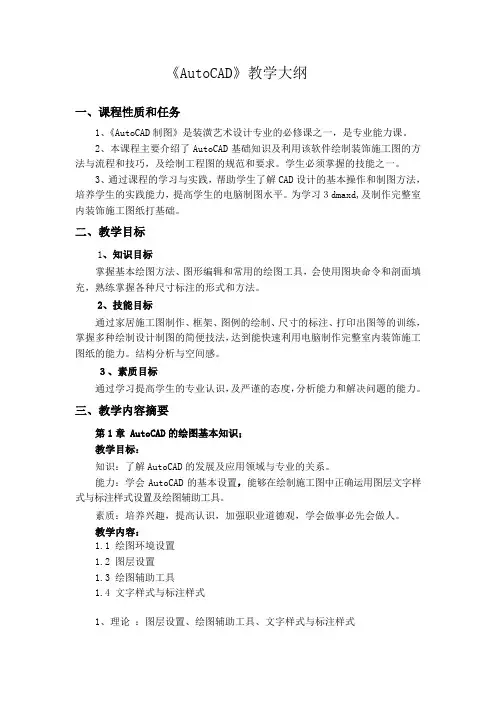

《AutoCAD》教学大纲

《AutoCAD》教学大纲一、课程性质和任务1、《AutoCAD制图》是装潢艺术设计专业的必修课之一,是专业能力课。
2、本课程主要介绍了AutoCAD基础知识及利用该软件绘制装饰施工图的方法与流程和技巧,及绘制工程图的规范和要求。
学生必须掌握的技能之一。
3、通过课程的学习与实践,帮助学生了解CAD设计的基本操作和制图方法,培养学生的实践能力,提高学生的电脑制图水平。
为学习3dmaxd,及制作完整室内装饰施工图纸打基础。
二、教学目标1、知识目标掌握基本绘图方法、图形编辑和常用的绘图工具,会使用图块命令和剖面填充,熟练掌握各种尺寸标注的形式和方法。
2、技能目标通过家居施工图制作、框架、图例的绘制、尺寸的标注、打印出图等的训练,掌握多种绘制设计制图的简便技法,达到能快速利用电脑制作完整室内装饰施工图纸的能力。
结构分析与空间感。
3、素质目标通过学习提高学生的专业认识,及严谨的态度,分析能力和解决问题的能力。
三、教学内容摘要第1章 AutoCAD的绘图基本知识;教学目标:知识:了解AutoCAD的发展及应用领域与专业的关系。
能力:学会AutoCAD的基本设置,能够在绘制施工图中正确运用图层文字样式与标注样式设置及绘图辅助工具。
素质:培养兴趣,提高认识,加强职业道德观,学会做事必先会做人。
教学内容:1.1 绘图环境设置1.2 图层设置1.3 绘图辅助工具1.4 文字样式与标注样式1、理论:图层设置、绘图辅助工具、文字样式与标注样式、2、实践1操作练习设置绘图环境2操作练习设置图层与修改3操作练习文字样式与标注样式设置修改教学重点:绘图环境设置的意义及文字样式与标注样式的方法教学难点:正确描述AutoCAD的发展及应用领域与专业的关系第2章建筑室内设计基本图形的绘制教学目标:知识:AUTOCAD基本绘图命令与基本编辑命令。
能力:能够正确的运用绘图工具进行绘制施工图及修改图纸。
素质:培养耐性,细心,恒心的锻炼。
《Auto CAD》教学大纲

《Autocad》课程教学大纲一、《Autocad》课程说明(一)课程代码:(二)开课对象:(三)课程性质:Autocad2010室内装潢设计中文版大专的专业课。
在课程类别中属于专业课。
本课程的目的:使学生获得室内设计CAD技术的基本理论和基础知识;并能熟练运用CAD布置室内平面图,天棚图,立面图。
(四)教学目标:学习CAD的基本操作,使学生能熟练运用CAD布置室内平面图,天棚图,立面图。
(五)教学内容:熟练掌握AutoCAD的基本操作;熟悉AutoCAD的系统配置;掌握图层、颜色、线型设置;掌握AutoCAD二维绘图;掌握AutoCAD辅助绘图、AutoCAD图形编辑;掌握AutoCAD图块和属性功能;掌握AutoCAD尺寸标注;掌握AutoCAD文字标注。
(六)学时数及具体分配学时数: 64学时学分数: 4学分(七)教学方式:理论讲授+上机(八)考核方式和成绩说明1.本课程属于考试课,平时教学周课时为4课时,4课时分为:2节利用多媒体讲授理论知识、2节为上机时间,通过上机时间熟练掌握并拓展理论课所学之内容。
2. 建立过程考评(任务考评)与期末展览成绩考评(课程考评)相结合的方法,强调过程考评的重要性。
过程考评占60分,考试成绩考评占40分。
具体考核要求见下表。
二、讲授大纲与各章的基本要求第一章 CAD中文版基础教学目标:初识Autocad、启动和退出Autocad,操作界面、绘图环境设置、图层设置、绘图辅助工具教学要求: Autocad的用户界面,操作界面、绘图环境设置、图层设置、绘图辅助工具的使用教学内容:第一节 AutoCAD 2010中文版新特性第二节启动AutoCAD 2010中文版第三节界面介绍第四节AutoCAD 2010中文版基本操作第五节文件操作命令第六节帮助信息第七节绘图环境设置第二章基本绘图流程教学目标:绘图流程、绘图原则教学要求:绘图基本环境设置,绘图原则教学内容:第一节绘图流程第二节绘图示例第三节绘图一般原则第三章基本绘图命令教学目标:二维绘图教学要求:直线、圆,圆弧,椭圆,椭圆弧,等分、多段线、矩形、多线等教学内容:第一节画直线LINE第二节画射线RAY第三节画构造线(参照线)XLINE第四节画多线第五节画多段线PLINE第六节画正多边形POLYGON第七节画矩形RECTANG第八节画圆弧ARC第九节圆CIRCLE第十节画圆环DONUT第十一节画样条曲线SPLINE第十二节画椭圆和椭圆弧ELLIPSE第十三节画点第十四节画徒手线SKETCH第十五节画二维填充SOLID第十六节画宽线TRACE第十七节修订云线REVCLOUD第十八节定数等分DIVIDE第十九节定距等分MEASURE第二十节区域覆盖WIPEOUT第四章基本编辑命令教学目标:二维编辑命令教学要求:选择、复制、修改,阵列、编辑多段线、修改对象教学内容:第一节选择对象第二节使用夹点编辑第三节利用编辑命令编辑图形第四节特性编辑第五章图案填充和渐变色教学目标:图案填充、渐变色教学要求:图案填充、渐变色教学内容:第一节图案填充和渐变色的绘制第二节图案填充和渐变色编辑HATCHEDIT第三节图案填充分解第六章文字教学目标:文字的使用教学要求:设置文字样式,写文字,特殊文字教学内容:第一节文字样式设置STYLE第二节文字注写命令第三节单特殊文字输入第四节文字编辑DDEDIT第五节缩放文字SCALETEXT第六节对正文字JUSTIFYTEX第七节查找FIND第八节改变文字样式第九节表格TABLE第十节实例:绘制住宅平面图第七章块及外部参照教学目标:图块教学要求:图块的定义、分解与使用教学内容:第一节创建块BLOCK第二节插入块INSERT第三节写块WBLOCK第四节在图形文件中引用另一图形文件第五节块属性第六节块编辑第七节外部参照第八章尺寸、引线及公差教学目标:尺寸标注教学要求:尺寸标注的概述、类型与使用教学内容:第一节尺寸组成及尺寸标注规则第二节尺寸样式设定DIMSTYLE第三节尺寸标注DIM第四节多重引线标注第五节尺寸编辑第六节形位公差标注第九章显示控制教学目标:窗口显示控制教学要求:缩放,平移,文本窗口教学内容:第一节重画REDRAW或REDRAWALL第二节重生成REGEN和REGENALL第三节显示缩放ZOOM第四节实时平移PAN第五节命名视图VIEW第六节视口配置VPORTS第七节显示图标、属性、文本窗口第八节显示精度VIEWRES第九节填充模式FILL第十章参数化设计用实用工具教学目标:CAD实用标准教学要求:设计中心的使用教学内容:第一节参数化设计第二节设计中心ADCENTER第三节实用工具第四节 CAD标准拓展练习住宅室内装潢平面图教学目标:室内平面图教学要求:室内平面图的布局教学内容:第一节住宅室内设计要点及实例简介第二节住宅建筑平面图的绘制第三节住宅室内平面图的绘制拓展练习住宅室内装潢立面、顶棚与构造详图教学目标:立面、顶棚与构造详图教学要求:立面、顶棚与构造详图的绘制教学内容:第一节住宅室内立面图的绘制第二节住宅室内设计顶棚图的绘制第三节住宅室内构造详图绘制拓展练习别墅装饰图设计教学目标:别墅装饰图设计教学要求:别墅装饰图设计教学内容:第一节别墅装修前建筑平面图绘制第二节别墅的装修图绘制第三节地面和天花等平面图绘制拓展练习宾馆大堂室内设计图绘制教学目标:宾馆大堂室内设计图设计教学要求:宾馆大堂室内设计图设计教学内容:第一节大堂室内设计要点及实例简介第二节大堂室内平面图绘制第三节大堂室内立面图绘制第四节大堂室内顶棚图绘制拓展练习办公空间室内装潢图设计教学目标:办公室空间室内装潢图设计教学要求:办公室空间室内装潢图设计教学内容:第一节办公空间装修前建筑平面图绘制第二节办公空间装修图绘制第三节地面和天花等平面图绘制第四节办公空间立面和节点大样图设计拓展练习餐厅室内装饰图设计教学目标:餐厅室内装饰图设计教学要求:餐厅室内装饰图设计教学内容:第一节餐厅装修前建筑平面图绘制第二节餐厅装修图绘制第三节餐厅地面和天花等平面图绘制拓展练习卡拉OK歌舞厅室内设计图绘制教学目标:卡拉OK歌舞厅室内设计图设计教学要求:卡拉OK歌舞厅室内设计图设计教学内容:第一节卡拉OK歌舞厅室内设计要点及实例简介第二节歌舞厅室内平面图绘制第三节歌舞厅室内立面图绘制第四节歌舞厅室内顶棚图绘制三、推荐教材和参考书目1. 教材《Autocad实用教程》,郑阿奇主编,电子工业出版社,2011年出版。

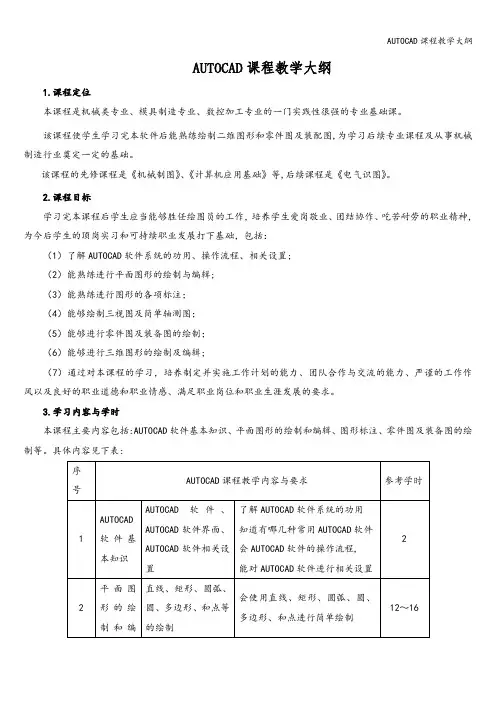

AUTOCAD课程教学大纲

AUTOCAD课程教学大纲1.课程定位本课程是机械类专业、模具制造专业、数控加工专业的一门实践性很强的专业基础课。
该课程使学生学习完本软件后能熟练绘制二维图形和零件图及装配图,为学习后续专业课程及从事机械制造行业奠定一定的基础。
该课程的先修课程是《机械制图》、《计算机应用基础》等,后续课程是《电气识图》。
2.课程目标学习完本课程后学生应当能够胜任绘图员的工作,培养学生爱岗敬业、团结协作、吃苦耐劳的职业精神,为今后学生的顶岗实习和可持续职业发展打下基础,包括:(1)了解AUTOCAD软件系统的功用、操作流程、相关设置;(2)能熟练进行平面图形的绘制与编辑;(3)能熟练进行图形的各项标注;(4)能够绘制三视图及简单轴测图;(5)能够进行零件图及装备图的绘制;(6)能够进行三维图形的绘制及编辑;(7)通过对本课程的学习,培养制定并实施工作计划的能力、团队合作与交流的能力、严谨的工作作风以及良好的职业道德和职业情感、满足职业岗位和职业生涯发展的要求。
3.学习内容与学时本课程主要内容包括:AUTOCAD软件基本知识、平面图形的绘制和编辑、图形标注、零件图及装备图的绘制等。
具体内容见下表:4.考核方案(1)考核为技能操作考核,采用上机考核方式,考核时间为90 min。
(2)技能操作考核实行百分制,成绩达60分以上者为合格.5.教学建议(1)教学过程中倡导采用一体化教学法,以学生为主体,营造真实的工作情境,以培养学生的综合职业能力和职业素养为目标。
(2)在教学中一定要注意理论与实训操作的有机结合,使理论与实训真正融为一体.(3)本课程是以实训为主线,所以在教学中要加强直观教学,因此在教学中应尽可能进行现场教学,以提高教学效果.(4)教会学生基本知识与基本技能的同时,更重要的是要教会学生分析问题解决问题的能力,以使教学与工厂实际生产紧密结合.。
AutoCAD教学大纲

《Auto CAD基础》课程简介课程编号:零五零二四零零零零一课程名称:Auto CAD基础/The Basic of Auto CAD学分:二学时:三二学时(其讲课:一六学时上机:一六学时)适用专业:机械,机械工程等专业建议修读学期:二学期开课单位:机械工程学院制图教研室课程负责:无先修课程:《工程制图B》,《机械制图》 ,计算机文化基础等考核方式与成绩评定标准:闭卷,笔试与机试;题型主要分为选择,填空,简答等类型。
根据学校教务处教学二零一八三零号文件精神,课程执行过程评价,期末考试占五零%;时成绩(包括:时考勤,上级练作业与上机考核等)在总成绩占比例五零%。
与主要参考书目:一.《AutoCAD基础教程》内容概述:本课程一门专业基础课,主要讲授功能齐全用途广泛地Auto CAD绘图软件。
AutoCAD软件具有强大地图形编辑功能,在工程设计得到了广泛地应用,是工程领域在计算机上行辅助设计地一个有力工具。
本课程主要目地是培养学生熟练应用AutoCAD软件地能力,提高设计产品地质量与速度。
课程包括理论讲解与上机实践两部分。
理论讲解部分:主要介绍AutoCAD软件地基本功能与使用方法,基本二维绘图及编辑命令地使用。
培养学生应用AutoCAD软件绘制组合体三视图,剖视图,工程图样;应用AutoCAD软件行零件地三维建模地能力。
上机实践部分:指导学生熟练使用AutoCAD基本命令行绘图操作,并训练学生熟练绘制较复杂地零件图与装配图,使学生能够应用Auto CAD软件行简单地三维造型及编辑并将绘制地图纸正确输出。
学生通过学本课程应达到地基本要求:一.一步提高形象思维能力与读工程图地能力。
二.提高使用计算机行辅助设计地能力,提高画图地质量与速度。
三.提高贯彻,执行家标准地意识。
此外,在教学过程,有意识地培养创新能力,自学能力,分析与解决问题地能力,以及培养认真负责地工作态度与严谨细致地工作作风。
This course is one of the basic courses in the field of Mechanical engineering, teaching how to use the software named AutoCAD,which is widely used in puter aided design.The main purpose of this course is to develop students' proficiency in AutoCAD software,and to improve the quality and speed of products design.The course includes two parts: theoretical interpretation and puter practice.Theoretical interpretation:mainly introduces the basic functions and application methods of AutoCAD software.The students were trained to use AutoCAD software to draw three views, section views and engineering drawings of the assembly,and to use AutoCAD software for 三d modeling of parts.puter Practicals:Instruct students to use AutoCAD basic mand proficiently for drawing operation,and train students to plete plex parts drawing and assembly drawing more quickly.Enable students to use Auto CAD software for simple 三D modeling and editing,and correctly output the drawings .The basic requirements that students should achieve through learning this course:1. Further improve the image thinking ability and the ability to read engineering drawings.2. Improve the ability of puter-aided design, improve the quality and speed of drawing.3. Raise the awareness of implementing national standards.In addition, in the teaching process, innovative ability,self-learning ability,analysis and problem-solving ability,as well as serious and responsible work attitude,rigorous and meticulous work style should be consciously cultivated.《Auto CAD基础》教学大纲课程编号:零五零二四零零零零一课程名称:AutoCAD基础/The Basic of AutoCAD学分:二学时:三二学时(其讲课:一六学时上机:一六学时)适用专业:机械,机械工程等专业建议修读学期:二学期开课单位:机械工程学院制图教研室课程负责:无先修课程:《工程制图B》,《机械制图》 ,计算机文化基础等一,课程质,目地与任务本课程一门专业基础课,主要讲授功能齐全用途广泛地Auto CAD绘图软件。
《AutoCAD》课程教学大纲

《AutoCAD》课程教学大纲一、课程基本情况1、课程名称:2、课内总学时:3、课程类别:4、课程要求:5、开课时间:6、适用对象:7、先修课程:二、课程性质和任务应随着市场经济的迅速发展,工程技术人员迫切需要采用先进的设计技术,特别是计算机技术,把自己从繁重的工作中解脱出来。
计算机绘图任务就是达到能代替工程设计中传统绘图方式的目的。
三、课程的主要内容与基本要求(一)教学内容:第1章 AutoCAD 简介1.了解AutoCAD的主要功能特性2.掌握AutoCAD 的安装与启动3.熟悉用户界面的使用第2章绘图的准备工作1.掌握命令的执行方法2.熟悉绘图环境设置3.了解数据输入方法及修正错误的一般方法4.知道图形文件的创建、打开、保存第3章图形的绘制1.掌握绘图命令的使用2.了解复杂图形对象的绘制3.知道显示控制第4章图层及图形属性1.掌握图层的基本概念、图层的性质、图层的控制、图层的基本操作2.了解图层格式转化;3.掌握设置对象的颜色、线型、线宽和设置线型比例等命令;第5章图形编辑1.熟练选择对象的方法2.掌握各编辑命令的使用第6章绘图辅助方法1.熟练掌握GRID命令、SNAP命令、ORTHO命令和DSETTINGS命令;2.掌握目标捕捉、追踪模式的设置和操作;3.学会辅助作图的各种方法。
第7章绘制剖面线1.掌握块的特点、块的定义、块的存储和块的使用;2.了解属性的用途、定义块属性和组块对象的属性3.掌握剖面线绘制第8章三维造型1.会设置用户坐标,掌握坐标系中的一些概念2.学会从预定义视点观察三维模型;3.熟练使用VPOINT命令观察三维模型;4.熟练使用3DORBIT命令观察三维模型;5.掌握消隐与阴影处理;6.掌握建立基本体素的方法,学会将二维对象演变为三维实体,学会通过布尔运算生成复杂实体的方法,掌握实体的抽壳与剖切方法;7.学会绘制轴测图。
第9章尺寸标注1.掌握尺寸标注中的基本概念和尺寸标注的式样;2.掌握长度型尺寸标注、圆弧型尺寸标注、角度型尺寸标注、引线标注和标注尺寸公差的方法。
本科autocad 教学大纲

本科autocad 教学大纲本科Autocad教学大纲Autocad是一种广泛应用于工程设计和制图的计算机辅助设计软件。
在工程领域中,掌握Autocad的技能对于学生来说至关重要。
因此,本科Autocad教学大纲的设计和实施对于培养学生的实际操作能力和创新思维至关重要。
一、引言在本科Autocad教学大纲的引言部分,我们可以介绍Autocad的背景和应用领域,以及本科教学的目标和重要性。
此外,还可以提及Autocad在工程设计中的重要性以及学生在未来职业生涯中所需的Autocad技能。
二、课程目标在本节中,可以列出学生在完成本科Autocad课程后应具备的知识和技能。
例如,学生应该能够熟练使用Autocad软件进行二维和三维设计,能够绘制工程图纸并进行编辑和修改。
此外,还可以提及学生应具备解决实际工程问题的能力,并能够运用Autocad进行设计和分析。
三、教学内容在本节中,可以详细列出本科Autocad课程的教学内容。
例如,可以包括Autocad软件的基本操作、绘图工具的使用、图层管理、块和属性的应用、三维建模和渲染等。
此外,还可以介绍如何使用Autocad进行工程图纸的绘制和编辑,以及如何进行图形分析和数据提取。
四、教学方法在本节中,可以介绍本科Autocad课程的教学方法和教学资源。
例如,可以采用讲授、实践、案例分析和小组讨论等多种教学方法,以提高学生的实际操作能力和解决问题的能力。
此外,还可以提及使用在线教学平台、实验室设备和教材资源等。
五、教学评估在本节中,可以介绍本科Autocad课程的教学评估方式和标准。
例如,可以采用考试、作业、项目和实验等多种评估方式,以评估学生的理论知识和实际操作能力。
此外,还可以提及评估标准和评分规则,以保证评估的客观性和公正性。
六、教学资源在本节中,可以介绍本科Autocad课程所需的教学资源和学习资料。
例如,可以提供Autocad软件的安装和使用指南,以及相关教材、参考书和在线学习资源等。
cad(实训)教学大纲

《Autocad》实习/实训教学大纲一、课程的基本信息课程编号:学时:30 学分:适用专业:光电系11级专科开课单位:光电与机电工程系先修课程:现代制图二、实习(实训)目的与任务通过本课程的实训使学生比较系统地理解AutoCAD的基本概念和基本理论,掌握其常用的基本命令、基本方法、绘图技巧,能根据行业具体需要熟练绘制二维平面图和三维立体图,通过考试。
达到综合运用所学的知识、方法提高设计与开发能力。
三、实习(实训)教学内容及基本要求1、基本要求:课堂讲授和实训绘图及操作1:1。
为使得学生更好理解所学习的知识、更灵活地学习机械制图,提倡讨论交流,以学生为主体发挥教与学积极性,鼓励学生互帮互学。
能独立绘制各种工程图形;同时更深入地了解AutoCAD绘制图形的主要功能和技巧,从而达到融会贯通、灵活运用的目的。
2、实习(实训)内容:综合课堂提问、课堂测验及实训绘图等手段,任课教师根据教学内容,参照实训指导书相关内容,布置每次实训的课题。
要求学生在规定的时间内,完成实训绘图任务及上机操作,教师结合作业结果评分。
五、实习(实训)日记、报告的格式及要求按照计算机实验报告的格式写,字迹工整,内容充实六、考核方式与成绩评定1、考核方式:考察2、成绩评定:考核以平常考核和实训题目考核结合进行。
平常考核指平时提问成绩和出勤结果评分,实训题目考核指在课程进行的一周时间内,要求学生完成实训所规定的图形的绘制,对其图形进行评分所得结果。
考试成绩折算:成绩=平时提问成绩和出勤(30%)+ 实训所完成的题目(70%)。
七、教材与主要参考书目教材:高级绘图员级《AutoCAD2002试题汇编》,科学出版社,2008年参考书:1、《机械制图》袁世先,高教出版社 2010 第六版八、大纲编写必要的说明执笔人签字:教研室主任签字:教学主任签字:制订日期:年月日。
AutoCAD课程教学大纲(完整)

《Auto CAD》课程教学大纲适用专业:课程性质:必修学时数:64学时开课学期:2011—2012学年大纲执笔人:大纲审核人:一、课程的性质和教学目标Auto CAD是会展专业学生的一门专业必修课,具较强的系统性、创新性、针对性和实用性。
学生通过该课程的学习,对会展展示设计工作的性质、任务、作用及其意义应有比较全面的了解;同时培养学生良好的会展设计从业意识,开拓会展设计市场的精神和竞争意识;并初步具备从事会展展示设计工作的能力和处理问题的能力。
本课程是会展专业学生一门专业必修课,具较强的系统性、创新性、针对性和实用性。
二、课程教学内容本课程共十章内容,总学时:64学时第一章基础知识1、课程内容(1)初识Auto CAD(2)安装与删除Auto CAD(3)启动和退出Auto CAD(4)Auto CAD的用户界面2、重点、难点Auto CAD的用户界面3、教学基本要求了解Auto CAD的发展进程,实践Auto CAD的安装及启动,了解CAD用户界面的用途与修改。
第二章基础操作1、课程内容(1)图形文件管理(2)控制二维视图显示(3)命令的基本调用方法(4)鼠标的使用(5)坐标系统(6)Auto CAD的几个辅助绘图工具(7)Auto CAD精准坐标输入方法2、重点、难点图形文件管理的使用、控制二维视图显示、命令的基本调用方法、坐标系统、Auto CAD的几个辅助绘图工具。
3、教学基本要求掌握CAD文件的操作,文件浏览器的使用,牢记辅助工具的设定与快捷键,精准坐标输入方法,和几个辅助绘图工具的快捷键。
第三章基本绘图命令1、课程内容3.1点与直线3.2画圆3.3画圆弧3.4椭圆和椭圆弧3.5对象捕捉3.6追踪与过滤2、重点、难点点与直线的绘制、圆与椭圆的绘制、对象捕捉的设置。
3、教学基本要求本章节要熟练掌握对象捕捉的设置,直线、点、圆椭圆、椭圆弧的绘制。
第四章基本编辑命令1、课程内容(1)改变选择方式(2)改变对象位置(3)创建对象的复制品(4)修改对象形状(5)实例:绘制椅子沙发2、重点、难点改变对象位置、创建对象的复制品、修改对象形状。
《AutoCAD》教学大纲.doc999520

《AutoCAD》项目课程标教学大纲一、适用对象中职和五年制高职三、课程的性质《AutoCAD》是中等职业学校计算机专业的一门必修的专业基础课。
本课程讲述了使用AutoCAD软件绘图的一些基本方法、编辑图形的命令、尺寸标注等内容。
通过本课程的学习,使学生掌握使用计算机辅助设计的一些基本知识,熟悉AutoCAD软件的使用,能够独立的使用计算机出图。
二、先修课要求本课程在学习之前最好具有Windows使用、机械制图的知识。
三、课程的教学要求要求熟悉使用AutoCAD。
通过理论学习和上机操作熟悉计算机绘图的流程,能够进行基本图形的绘制和编辑,能够独立的绘图。
四、课程的教学方法和教学形式建议尽量采取多媒体教学方式。
用课件讲授和对实际软件的操作相结合,配以上机实验,并结合具体的设计课题,在教学过程中,及时解决设计中遇到的实际问题,以设计带动软件教学。
五、课程教学要求的层次课程的教学要求在每一章教学内容之后给出,大体上分为三个层次:熟练掌握、掌握和了解。
熟练掌握:要求学生能够全面、深入理解和掌握软件内涵及理论知识,并能够对其进行扩展,做到举一反三。
掌握:要求学生能够较好地理解和掌握并能进行简单的分析和应用。
了解:要求学生能够一般地了解所学内容。
六、教学中要注意的问题在讲授理论的同时加入具体的练习项目,力求达到实战的效果。
第二部分教学媒体与教学过程建议一、课程教学总学时数课程教学总学时数为60学时,其中授课时间为11学时,实践课时为49学时。
二、课程的教材文字教材:《AutoCAD2000实例与操作》,裴小丽主编,北京希望电子出版社,2000年。
参考教材:《中文版AutoCAD2000教程》,齐舒创作室编著,刘延审校,中国水利水电出版社,2000年。
三、学时分配第三部分教学内容和教学要求第一章AutoCAD基础教学要求1.熟练掌握AutoCAD2002(中文版)用户界面及操作方法。
2.掌握坐标系统与绘图单位。
AutoCAD教学大纲

第一章 AutoCAD简述一、AutoCAD简介二、AutoCAD基础知识1、AutoCAD的安装与卸载2、AutoCAD软件路径介绍3、AutoCAD的启动(启动对话框)与退出【CTRL+ALT+Z、CTRL+Q】4、AutoCAD的操作规范【左手键盘、右手鼠标、两眼屏幕】5、AutoCAD的快捷键介绍【别名、功能键、组合键】6、AutoCAD的几种命令输入方式介绍7、AutoCAD的绘图区域与图形对象显示控制【Z ZOOM 、 P PAN】8、AutoCAD软件界面【标题栏、菜单、工具栏、绘图区(CTRL+0)、命令行(CTRL+9)、状态栏、选项板等】9、AutoCAD绘图界面设置【草图设置(DS)、选项(OP)】10、AutoCAD的坐标系统与坐标输入方法【WCS、UCS、直角坐标(绝对、相对)、极坐标(结对、相对)、极轴输入、正交输入】11、AutoCAD文件管理与其他【CTRL+N、CTRL+S、CTRL+O、CTRL+F4、CTRL+SHIFT+S、CTRL+TAB、CTRL+A、CTRL+Z】12、比例介绍【实际尺寸、绘图比例】13、状态栏及精确绘图【捕捉(F9)、栅格(F7)、正交(F8)、极轴(F10)、对象捕捉(F3)、极轴追踪(F11)、动态输入(F12)】第二章 AutoCAD绘图与编辑命令三、绘图基本命令讲解1、直线命令【L LINE(U C)】2、射线命令【RAY】3、构造线命令【XL XLINE】4、多段线命令【PL PLINE】5、多段线编辑【PE PEDIT】6、样条曲线命令【SPL SPLINE】7、样条曲线编辑【SPE SPLINEDIT】8、多线命令【ML MLINE 】9、多线样式命令【MLSTYLE(MLS)】10、多线编辑【MLEDIT(MLE)】11、矩形命令【REC RECTANG RECTANGLE(W)】12、正多边形命令【POL POLYGON (3—1024)】13、圆弧命令【A ARC】14、圆命令【C CIRCLE 】15、圆环命令【DO DOUNT】16、椭圆命令【EL ELLIPSE】17、点命令【PO POINT DDPTYPE(DD)】18、定数等分命令【DIV DIVIDE】19、定距等分命令【ME MEASURE】20、图案填充【H HATCH】四、修改编辑查询讲解1、放弃命令【ESC CTRL+Z CTRL+Y】2、删除命令【E ERASE】3、修剪命令【TR TRIM】4、延伸命令【EX EXTEND】5、打断命令【BR BREAK @】6、合并命令【J JOIN】7、复制命令【CO COPY】8、偏移命令【O OFFSET】9、镜像命令【MI MIRROR 】10、阵列命令【AR ARRAY】11、圆角命令【F FILLET】12、倒角命令【CHA CHAMFER】13、拉伸命令【S STRETCH】14、拉长命令【LEN LENGTHEN】15、移动命令【M MOVE】16、旋转命令【RO ROTATE】17、缩放命令【SC SCALE】18、分解命令【X XPLODE】19、对象编组【G GROUP】20、查询点坐标【ID】21、查询距离【DI】22、查询面积【AA AREA】23、图形清理【PU PURGE】24、重命名【REN RENMAME】25、特性匹配【MA MATCHPROP】26 list五、AutoCAD高级绘图与编辑命令讲解1、图形块的基本概念【内部快外部快属性】2、面域3、定义块命令【B BLOCK】4、块存盘命令【W WBLOCK】5、插入块命令【I INSERT】6、块的分解命令【X】7、块的在位编辑【REFEDIT(REF) REFCLOSE】8、块编辑器【BE BEDIT】9、使用DIVIDE、MEASURE命令插入块10、定义属性标记、提示及值【ATT ATTDEF】11、将属性附着到块【B BLOCK】12、将块插入并提示输入属性值【I INSERT 】13、增强属性编辑器【EATTEDIT(EAT)】14、编辑属性【ATE ATTEDIT】15、块属性器【BATTMAN(BAT)】16、提取数据【EATTEXT(EAT)】17、快速选择【QSELECT(Q)】18、AutoCAD夹点编辑【拉伸、移动、旋转、缩放】19、AutoCAD特性面板编辑【PR CTRL+1 PROPERTIES PROPERTIESCLOSE】20、AutoCAD设计中心应用【DC ADC CTRL+2 ADCENTER ADCENTERCLOSE】21、AutoCAD工具选项板应用【CTRL+3 TOOLPALETTES TOOLPALETTESCLOSE】22、AutoCAD图形组织【LT LINETYPE LW LWEIGHT COL COLOR LA LAYER】23、AutoCAD字体的控制码以及乱码的处理24、AutoCAD的快捷键、线型、图案填充定制25、AutoCAD常用系统变量【MIRRTEXT FILL MTEXTFIXED ATTDIA FILEDIA】六、文字命令讲解1、文字样式【ST STYLE】2、单行文字【DT TEXT】3、多行文字【T MTEXT】4、文字编辑【ED DDEDIT】5、文字查找与替换【FIND(FD)】6、Textfit7、Arctext8、Txt2mtx9、Layoff10、Layon七、尺寸标注命令讲解1、标柱样式【D DIMSTYLE】2、线性型尺寸标柱【DLI DimLinear】3、连续标注【DCO DimContinue】4、基线标注【DBA DimBaseline】5、线性对齐标注【DAL DimAligned】6、角度尺寸标柱【DAN DimAngular】7、径向型尺寸标柱【DDI DimDiameter】8、半径标注【DRA DimRadius】9、圆心标记【DCE DIMCENTER】10、引线型尺寸标柱【LE QLEADER】11、尺寸编辑修改【DED DIMEDIT】八、打印出图命令讲解1、页面设置管理器【PAGESETUP(PAG) 模型布局】3、布局向导【LAYOUTWIZARD(LAW)】4、打印样式管理【STYLESMANAGER(STM)】5、打印【CTRL+P POLT(7)】九、建筑模板的制作讲解1、单位【UN UNITS (精度0)】2、草图设置【DS DSETTINGS (对象捕捉、极轴增量45°)】3、线型变量【LTS LTSCALE(改为100)】4、图层设置【LA LAYER(轴线、墙体、柱子、门窗、阳台、台阶、楼梯、文本、标注、图框、轮廓、其他)】5、文字样式【ST STYLE(STANDARDS用宋体、TEXTS用仿宋、DIMS用gbenor、C&E用gbenor和gbcbig)】6、标注样式【D DIMSTYLE(DIM-L、DIM-S)】7、多线样式【MLS MLSTYLE(Q C)】8、系统变量【MIRRTEXT=0 ATTDIA=1 attdia 控制insert() 命令是否使用对话框用于属性值的输入:0.给出命令行提示 1.使用对话框FILL=ON MTEXTFIXED=1】9、图框制作【轴号 BUBBLE-1 BUBBLE-A 标高 ELEV 图框 TK-A3】第三章建筑图施工图的绘制一、建筑设计目录、设计说明二、建筑总平面图的绘制三、建筑施工平面图绘制四、建筑施工立面图绘制五、建筑施工剖面图绘制六、建筑施工详图绘制第四章结构图施工图的绘制一、基础平面布置图绘制二、柱平法施工图绘制三、楼面梁平面图整体配筋图绘制四、楼面板配筋图绘制五、屋顶结构平面图绘制六、建筑结构详图绘制第五章三维效果图的绘制1、绘制长方体2、绘制球体3、绘制圆柱体4、绘制圆锥体5、绘制楔体6、绘制圆环体7、绘制多段体8、绘制螺旋9、编辑实体10、点光源11、附着材质12、室内效果图的渲染注:完成办公楼、学生宿舍楼、居民楼至少三副图纸的绘制。
《AutoCAD制图》教学大纲

《AutoCAD制图》教学大纲1.课程性质和课程设计1. 1课程定位与作用课程的定位:《AutoCAD制图》课程主要介绍AutoCAD软件的基本操作命令以及掌握小型建筑平面图的绘制方法。
课程面向建筑设计、建筑装饰、工程造价等建筑与艺术系专业群学生开设,是设计专业的一门专业基础课,为后续专业设计课程《建筑设计》、《建筑构造设计》、《建筑概论》等打下基础,同时也为设计员、制图员、资料员、施工员、预算员等职业岗位提供技术支撑。
课程的作用:通过本课程的教学,使得学生充分认识CAD软件的优点,了解其在建筑类专业技术人员职业技能中的重要地位。
掌握CAD二维图形绘制和编辑操作,能利用辅助绘图工具实现精确绘图和提高绘图效率,熟练掌握小型建筑平面图纸绘制的步骤和方法。
具体课程课时数见下表1—1:表1—11.2课程设计基本理念《AutoCAD制图》是一门立足于实践、操作技能性较强的课程,区别于其他专业理论课,教学重点侧重于实际软件操作,各知识点皆需要学生反复学习和练习,才能较为熟练地掌握。
因人才培养方案修编以至课程课时调整为32课时,课时有限,教学内容紧凑,考虑到控制教学进度,教师又不能在课堂上过多地重复讲解,如何在有限的课时条件下使得学生扎实掌握知识要点,同时提升学生的应用操作能力,对教师的教学能力,课程整体和单元教学设计都提出了极大挑战。
随着电子信息化的高速发展,在线开放课程和短小精炼的微课教学模式已逐渐成为当前教育信息化资源建设的重点和教育教学改革的研究热点。
在线开放课程辅助课堂教学,在传统教学模式之外,凭借短小精炼的微课模式,不同难度的分层次测试和作业,手机、网页端多元化便捷学习,使得学生能够随时随地学习,实现“课前能预习、课中能巩固、课后能复习”,充分调动其自主学习、自主探索的学习热情和积极性,有效提升整体教学效果。
1.3课程设计思路结合建筑设计类专业 AutoCAD 课程,通过教学内容重构和在线开放课教学设计,在传统课堂教学模式之外,给学生提供一种全新的辅助、自主学习模式,巩固课堂教学成果,提高教学质量和增强学生的实践能力:①制作具有实例针对性的系列微课视频组成在线开放课程,充分利用微课资源,分解实际操作中的难点重点,实现分层次教学,便于学习操作,辅助课堂教学。
《AUTOCAD》课程教学大纲

AUTOCAD—、课程名称:AUTOCAD二、总学时:64学时三、学分:3分四、课程性质《AUTOCAD》课程为环境设计专业专业基础必修课程。
五、教学目的与要求:本课程是环境艺术设计的必修课程,对于学生的将来有很大的实际意义。
学习本课程的主要目的是使学生充分利用计算机的硬件和软件资源,使学生对AUTO CAD软件的发展现状及种类特点有所了解。
根据环境艺术设计的专业特点,选用合适的软件,介绍AUTO CAD 的优缺点,引导其正确的学习AUTO CAD,能独立运用AUTO CAD完成设计与制作。
AUTOCAD 是专业的工程绘图软件,操作方便,功能全面,是环艺设计设计和表达的必备工具。
1.通过课程,介绍一下AUTOCAD发展的历程,进而突出它制作方便,功能全面,功能性强等特点,通过完整的施工CAD图纸临摹,使学生对AUTO CAD具有浓厚的兴趣,并产生强烈的制作欲望。
2.能够熟练运用AUTO CAD里的各项工具和命令,并在教师的指导下,学会AUTO CAD 的制作原理及步骤3.学生能结合专业特点,独立完成环艺设计中的工程施工图纸绘制。
六、教学内容及要求1.讲解AUTO CAD的发展历史,它的主要特点及优点、2.系统的讲解AUTO CAD的制作原理及制作过程、3.软件的各类工具的用法和命令的用法、4.针对环境艺术设计专业制作的具体过程,具体商讨各种问题。
具体实施:(二)能力要求:1 ,熟练运用基本绘图命令及点的定位方法绘制各种二维图形;2,熟练掌握选择对象的各种方法3.熟练运用基本编辑命令对二维图形进行修改;4.熟练掌握多段线的编辑方法和技巧;5.熟练掌握文本样式的设置方法及修改命令,掌握在图形中插入文本的方法和技巧;6.掌握在绘图过程中如何设置图层、线型和颜色;7.会使用布尔运算创建复杂平面图形;8.熟练运用图案填充功能对图形进行图案填充;9.熟练掌握与视图和视口相关的命令及使用方法,通过视图和视口控制图形的显示状态;10.掌握图纸空间与模型空间的转换方法,并利用这项工具来控制图形的输出比例;11.会使用查询命令查询对象的长度及面积;12.熟练设置建筑制图的尺寸标注样式,并可运用各种尺寸标注命令进行图形尺寸标注;.掌握图块的制作、插入及输出功能各章内容的重点、难度、深度和广度本课程重点内容是掌握AUTO CAD效果图制作的方法和原则,并能够根据课程和教师的要求独立完成AUTO CAD环艺设计方案的效果图制作,难点在于学生对AUTO CAD施工图制作。
autocad教学大纲

autocad教学大纲Autocad教学大纲自从计算机技术的迅猛发展,各行各业都开始广泛应用计算机辅助设计(CAD)软件。
在这个领域中,Autocad无疑是最为知名和广泛使用的软件之一。
作为一名计算机辅助设计师,掌握Autocad的技能是必不可少的。
因此,制定一份全面而严谨的Autocad教学大纲变得尤为重要。
1. Autocad概述在开始教学之前,我们首先要对Autocad进行一个全面的概述。
这一部分应该包括Autocad的发展历程、其在设计领域的应用和优势,以及Autocad的基本功能和特点。
2. Autocad基础知识掌握Autocad的基础知识是学习更高级功能的基础。
这一部分应该包括Autocad的界面介绍、工具栏和菜单的使用方法,以及常用的绘图命令和操作技巧。
3. 2D绘图Autocad最常用的功能之一就是2D绘图。
在这一部分,我们应该介绍如何创建和编辑2D图形,包括直线、圆、多边形等基本图形的绘制方法,以及如何使用各种绘图工具和命令来实现复杂的绘图任务。
4. 3D建模除了2D绘图,Autocad还具备强大的3D建模功能。
这一部分应该介绍如何创建和编辑3D模型,包括使用基本的三维几何体、曲线和曲面工具,以及如何进行三维模型的编辑和渲染。
5. 图层和属性管理在复杂的设计项目中,图层和属性管理是非常重要的。
这一部分应该介绍如何创建和管理图层,以及如何设置图层的可见性、颜色和线型等属性。
此外,还应该讲解如何添加和编辑对象的属性信息。
6. 尺寸和标注在设计中,准确的尺寸和标注是必不可少的。
这一部分应该介绍如何添加和编辑尺寸标注,包括线性尺寸、径向尺寸、角度尺寸等。
同时,还应该讲解如何使用标注工具来添加文字和符号等标注信息。
7. 块和外部参照在设计中,块和外部参照的使用可以大大提高工作效率。
这一部分应该介绍如何创建和编辑块,以及如何使用外部参照来引用其他文件中的图形。
同时,还应该讲解如何管理和更新外部参照。
