微晶玻璃的组成_结构与性能
Cu2O_纳米微晶玻璃的显微结构及性能研究
easy large scale production is a potential substitute for silver loaded antibacterial glass. In this study, SiO2 -Al2 O3 -K2 OZnO-P2 O5 -B2 O3 -CuO glass-ceramics with different ZnO / K2 O were investigated. Their microstructures were characterized
Jobin) 记录样品中玻璃相和晶相特定基团分子的拉曼振动信号,选择激光器波长 532 nm,测试范围 100 ~
2 000 cm - 1 ;采用 X 射线光电子能谱仪( XPS, Thermo Fisher Scientific) 分析材料中 Cu 元素的价态;采用场发
射扫描电子显微镜( FESEM, Zeiss Ultra Plus) 和高分辨率透射电子显微镜( HRTEM, JEM-1400 Plus) 观察样
基于上述背景,本文选择 SiO2 -Al2 O3 -K2 O-ZnO-P2 O5 -B2 O3 硅酸盐玻璃体系,以 CuO 为铜源,采用熔体-淬
冷法制得了富含纳米 Cu2 O 的微晶玻璃。 采用多种表征方法重点研究了不同 ZnO / K2 O 比微晶玻璃的显微结
构,并分析讨论了显微结构与所制得微晶玻璃抗菌效果和可见光催化活性之间的关系,为新型功能微晶玻璃
基和氨基反应,改变细胞膜的通透性使细胞质基质流出,随后细胞死亡;而对于细胞壁较厚的革兰氏阳性菌,
Cu + 释放还可能进一步产生活性氧基团( 如 O2- 、·OH 和 H2 O2 ) ,从而诱导氧化应激,加速细菌的衰退和死
肖特微晶玻璃参数-概述说明以及解释
肖特微晶玻璃参数-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下编写：肖特微晶玻璃是一种新型的玻璃材料，具有独特的结构和性能特点。
它可以在较低的温度下制备出具有高度有序的微晶结构，具有较高的抗热震性、抗压性和抗蠕变性能，透光性和电绝缘性能也优异。
因此，肖特微晶玻璃在各个领域都有广泛的应用前景。
本文将对肖特微晶玻璃的参数进行深入研究和探索。
首先，我们将介绍肖特微晶玻璃的定义和特点，包括其结构、成分和性能等方面的特点。
其次，我们将详细讨论肖特微晶玻璃的制备方法和工艺参数，包括烧结温度、烧结时间、冷却速率等参数的影响及其优化方法。
最后，我们将探讨肖特微晶玻璃在工业和科研领域的应用前景，并强调对肖特微晶玻璃参数的研究和探索的重要性。
通过对肖特微晶玻璃参数的深入研究和探索，我们可以更好地理解其制备过程和性能特点，为进一步优化制备工艺、提高产品质量和开发新的应用领域提供理论和实践基础。
本文的研究将有助于推动肖特微晶玻璃在多个领域的应用，为材料科学和工程技术发展作出贡献。
1.2文章结构文章结构部分的内容应包括对整篇文章的组织、篇章分布以及各个章节的主题和内容的介绍。
例如：文章结构本文按照以下结构进行安排。
首先，在引言部分，将对肖特微晶玻璃的参数进行简要概述，并介绍文章的结构和目的。
其次，在正文部分，将详细探讨肖特微晶玻璃的定义和特点。
包括该材料的基本概念、组成成分以及其在物理和化学性质上的特殊之处。
同时，也会介绍目前的制备方法和工艺参数，包括合成过程中的温度、时间、压力等关键因素，以及对其性能和品质的影响。
最后，在结论部分，将展望肖特微晶玻璃在工业和科研领域的应用前景，并强调研究和探索肖特微晶玻璃参数的重要性。
结论部分将对整篇文章进行总结，并提出未来进一步研究的方向和问题。
通过以上结构的安排，读者将能够全面了解肖特微晶玻璃参数的相关内容，从而对该领域的研究和应用有一个整体的认识。
接下来，我们将从引言部分开始，深入探讨这一主题。
微晶玻璃的制备与应用

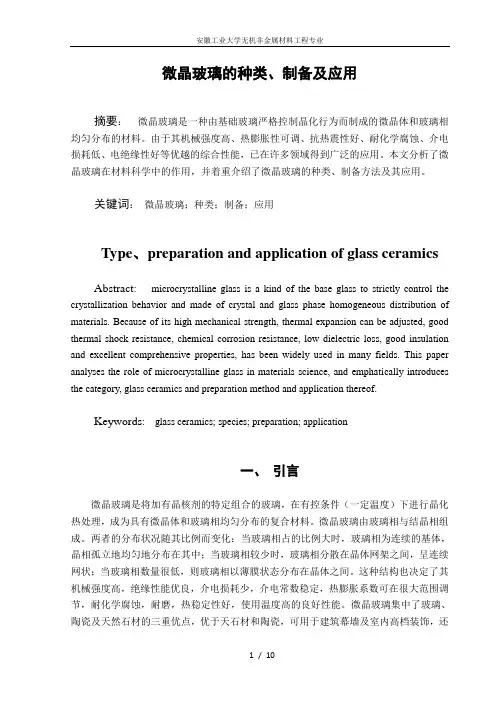

微晶玻璃的种类、制备及应用摘要：微晶玻璃是一种由基础玻璃严格控制晶化行为而制成的微晶体和玻璃相均匀分布的材料。
由于其机械强度高、热膨胀性可调、抗热震性好、耐化学腐蚀、介电损耗低、电绝缘性好等优越的综合性能，已在许多领域得到广泛的应用。
本文分析了微晶玻璃在材料科学中的作用，并着重介绍了微晶玻璃的种类、制备方法及其应用。
关键词：微晶玻璃；种类；制备；应用Type、preparation and application of glass ceramicsAbstract: microcrystalline glass is a kind of the base glass to strictly control the crystallization behavior and made of crystal and glass phase homogeneous distribution of materials. Because of its high mechanical strength, thermal expansion can be adjusted, good thermal shock resistance, chemical corrosion resistance, low dielectric loss, good insulation and excellent comprehensive properties, has been widely used in many fields. This paper analyses the role of microcrystalline glass in materials science, and emphatically introduces the category, glass ceramics and preparation method and application thereof.Keywords: glass ceramics; species; preparation; application一、引言微晶玻璃是将加有晶核剂的特定组合的玻璃，在有控条件（一定温度）下进行晶化热处理，成为具有微晶体和玻璃相均匀分布的复合材料。
微晶玻璃特性表
一、什么是微晶玻璃微晶玻璃（CRYSTOE and NEOPARIES）又称微晶玉石或陶瓷玻璃。
是综合玻璃、石材技术发展起来的一种新型建材。
因其可用矿石、工业尾矿、冶金矿渣、粉煤灰、煤矸石等作为主要生产原料，且生产过程中无污染，产品本身无放射性污染，故又被称为环保产品或绿色材料。
微晶玻璃集中了玻璃、陶瓷及天然石材的三重优点，优於天石材和陶瓷，可用於建筑幕墙及室内高档装饰，还可做机械上的结构材料，电子、电工上的绝缘材料，大规模集成电路的底板材料、微波炉耐热列器皿、化工与防腐材料和矿山耐磨材料等等。
是具有发展前途的21世纪的新型材料。
二、微晶玻璃的组成把加有晶核剂或不加晶核剂的特定组成的玻璃，在有控条件下进行晶化热处理，使原单一的玻璃相形成了有微晶相和玻璃相均匀分布的复合材料。
微晶玻璃和普通玻璃区别是：前者部分是晶体，后者全是非晶体。
微晶玻璃表面可呈现天然石条纹和颜色的不透明体，而玻璃则是各种颜色、不同程序的透明体。
微晶玻璃的综合性能主要决定三大因素：原始组成的成份、微晶体的尺寸和数量、残余玻璃相的性质和数量。
后两种因素是由微晶玻璃晶化热处理技术决定。
微晶玻璃的原始组成不同，其晶相的种类也不同，例如有β硅灰石、β石英、氟金云母、二硅酸锂等，各种晶相赋予微晶玻璃的不同性能，在上述晶相中，β硅灰石晶相具有建筑微晶玻璃所需性能，为此常选用CaO-Al2O3-SiO2系统为建筑微晶玻璃原始组成系统，其一般成分如表一所示。
表一：CaO-Al2O3-SiO2微晶玻璃组成颜色\组成SiO2 Al2O3 B2O3 CaO ZnO BaO Na2O K2O Fe2O3 Sb2O3白色59.0 7.0 1.0 17.0 6.5 4.0 3.0 2.0 0.5黑色59.0 6.0 0.5 13.0 6.0 4.0 3.0 2.0 6.0 0.5上述玻璃成份在晶化热处理后所析出的主晶相是：β——硅灰石（β——CaO、SiO2）。
钙铝硅系微晶玻璃微观结构与力学性能研究
钙铝硅系微晶玻璃微观结构与力学性能研究任祥忠;易先文;章勇;刘艳;张培新;刘剑洪【摘要】通过熔融法制备出以钙长石为主晶相的CaO-Al2O3-SiO2 (CAS)系微晶玻璃,采用差热分析、X射线衍射和扫描电子显微镜等测试手段,对不同TiO2添加量的CAS系微晶玻璃的结构和形貌进行表征,同时采用顺磁共振和正电子湮没寿命谱技术,探讨不同TiO2添加量对微晶玻璃微观结构与力学性能关系的影响.结果表明:不同TiO2加入量并不影响CAS系微晶玻璃析出的主晶相类型,但会使体系的析晶峰温度降低,促进体系析晶；在微晶玻璃高温熔融及热处理时,Ti4+会被还原成Ti3+,同时产生氧空位,Ti3+—O—Ti3+与氧空位缺陷间自旋角关联作用的强弱,直接影响抗弯强度的大小；间隙Ti4的形成,造成缺陷和Al、Si空位的存在,使材料的物理化学性能发生改变.间隙Ti4虽然造成缺陷和空位的存在,但Ti4+与O2-间通过静电作用,使原来相互独立的氧离子成为一体,键强增大,导致抗弯强度增大；当TiO2超过6％时,部分Ti4取代Si4+,而Ti—O键比Si—O键键强小,导致抗弯强度减弱.在核化温度为750℃,核化时间为2h,晶化温度为950 ℃,晶化时间为2h,TiO2质量分数为6％时,CAS系微晶玻璃具有优良的力学性能,抗弯强度为314 MPa,显微硬度为830 MPa.【期刊名称】《深圳大学学报（理工版）》【年(卷),期】2013(030)003【总页数】6页(P319-324)【关键词】微晶玻璃;顺磁共振;正电子湮没;力学性能;微观结构;显微硬度【作者】任祥忠;易先文;章勇;刘艳;张培新;刘剑洪【作者单位】深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060【正文语种】中文【中图分类】TQ171以钙长石为主晶相的微晶玻璃因具有低热膨胀系数、低介电常数、良好的力学性能及优良的耐化学腐蚀性，受到学者们的青睐［1-13］. 在微晶玻璃研究中，TiO2 作为晶核剂的机理一直是研究的热点［14-16］. Rezvani 等［14］认为TiO2 不影响SiO2-Al2O3-CaO-MgO(R2O)微晶玻璃的析晶机理，但能通过降低黏度减小析晶活化能. Ebadzadeh 等［15］认为TiO2在莫来石型微晶玻璃中是非常有效的晶核剂. Sava等［16］用顺磁共振方法研究ZnO-TiO2-B2O3 微晶玻璃中Ti4+价态的变化，认为Ti4+可以被还原成Ti3+而产生顺磁共振信号. 但是，所有对TiO2 作为晶核剂的研究都局限于其对微晶玻璃机理及微观形貌的影响，并没有跟材料的力学性能相关联，以致微观结构与力学性能之间的联系得不到解决，不能给实际应用提供切实可行的理论指导. 本研究制备了以钙长石为主晶相的TiO2 添加量不同的CaO-Al2O3-SiO2 系(CAS)微晶玻璃，对热处理后的微晶玻璃进行表征，探讨TiO2 加入后对CaO-Al2O3-SiO2 系微晶玻璃的微观结构与力学性能的影响，为提高矿渣微晶玻璃的力学性能提供理论指导.1 实验1.1 样品制备以CaO、Al2O3 和SiO2 为主要原料，根据CaOAl2O3-SiO2 三元相图，选定钙长石为主晶相，设计基础玻璃组分为m (CaO)∶m (Al2O3)∶m(SiO2)=28∶27∶45. 为研究TiO2 对该体系的影响，分别添加质量分数为0、2%、4%、6%、8% 和10% 的TiO2，所有试剂均为分析纯. 按照设计比例配制混合料，于球磨罐中研磨7 h，混合均匀，再放入200 mL 高纯氧化铝坩埚中，置于高温硅钼棒电炉中以5～10 ℃/min 的速率升至1 550 ℃后保温4 ～5 h. 待其熔融后将此玻璃液浇铸在预先加热到500 ℃的钢制磨具上成型(规格大约为70 mm ×55 mm ×10 mm)，随后迅速将已经成型的玻璃块放入700 ℃的退火炉中保温2 h，然后自然降温. 将退火的玻璃切割成需要测试的规格后，放入马弗炉中进行热处理. 热处理条件为核化温度750 ℃，核化时间2 h，晶化温度950 ℃，晶化时间2 h，制得微晶玻璃.1.2 材料表征将退火的基础玻璃磨成粉末，过200 目筛，利用同步热分析仪(STA409PC，德国)确定玻璃的核化和晶化温度，参比样品为Al2O3，升温速率为10 ℃/min. 将样品用体积分数为10%的HF 溶液浸泡60 s 后，用清水洗净，采用扫描电镜(S -570，日本)观察样品的形貌. 采用X 射线衍射仪(D8 ADVANCE，德国)测定微晶玻璃的晶相，Cu 靶Kα 射线，测试电压为40 kV，测试电流为40 mA，扫描速率为2°/min. 将微晶玻璃切成10 mm ×10 mm×2 mm 的小方块，在Vickers 硬度仪(HXD-1000，中国)上测定显微硬度. 将微晶玻璃试样制成5 mm ×5 mm×50mm 的矩形条在万能电子拉力机(CMT4304，中国)上测定抗弯强度. 将热处理后的样品磨成粉末，过200 目筛，在电子顺磁共振谱仪(ER-200D SRC-10/12，德国)上测试电子顺磁共振谱，测试微波频率为9055.649 MHz，微波功率为0.998mW，调制频率为100 kHz，扫场宽度为200 mT. 将微晶玻璃切成10 mm×10 mm×1 mm 的薄片，在快-快符合型正电子寿命谱仪(美国)上测试正电子寿命谱，以Kapton 膜为衬体的正电子源为22Na，道宽K =12.641 8 ps/ch，分辨率FWHM=192 ps;源成分τs =380 ps，湮没相对强度Is =8.0%.2 结果与讨论图1 为不同TiO2 添加量的CAS 基础玻璃的差热分析(differential thermal analysis，DTA)图. 从图1 可见，随着TiO2 质量分数的增加，样品的析晶峰逐渐降低，析晶峰温度从997 ℃降到922 ℃，析晶温度的降低在热处理过程中有利于离子的移动，从而促进析晶［14］.图1 不同TiO2 质量分数的CAS 基础玻璃的DTA 曲线Fig.1 DTA curves of CAS base glass with different TiO2 content (a)0，(b)2%，(c)4%，(d)6%，(e)8%，(f)10%图2 为不同TiO2 质量分数的CAS 微晶玻璃样品的X 射线衍射(X-ray diffraction，XRD)图谱.从图2 可见，所有样品中的主晶相都为钙长石(Ca2Si2Al2O8)，且随着TiO2 质量分数的升高，衍射峰的强度逐渐增大，表明TiO2 的加入有利于玻璃的析晶. 同时，在TiO2 添加质量分数为8%和10%的衍射图上还出现了钙钛矿(CaTiO3)的小峰，而且质量分数10%的衍射图上钙钛矿的强度要比质量分数8%上面的强，说明在TiO2 质量分数为10%时析出的钙钛矿会更多. 这是因为，2 种晶体的形成对微晶玻璃的力学性能会有影响，不同晶体及晶体与残余玻璃相间的热膨胀系数不同，在高温核化晶化的过程中，体积膨胀不一样，导致在冷却收缩过程中会在两者界面间出现间隙而产生应力，这种应力的存在对微晶玻璃的力学性能非常不利.这说明，TiO2 的掺杂存在一个最佳用量，超过最佳用量就不只是起晶核剂的作用，而会作为主要原料形成新的晶体.图2 不同TiO2 质量分数的CAS 微晶玻璃样品XRD 图谱Fig.2 XRD curve of theCAS glass-ceramics with different TiO2 content (a)0，(b)2%，(c)4%，(d)6%，(e)8%，(f)10%图3 为不同TiO2 添加量的CAS 微晶玻璃的扫描电子显微镜(scanning electron microscope，SEM)图. 从图3 可见，TiO2 的添加对析晶有明显影响.未添加TiO2 时，玻璃析晶很少，随着TiO2 的增加，晶体的数量增加，玻璃相区域减少，析出的晶体都为球状颗粒. 当TiO2 添加质量分数为6%时，析晶非常均匀且颗粒微小，未出现明显裂纹. 到TiO2添加质量分数超过8%时，由于有2 种晶相形成，应力增加，出现明显裂纹，晶体间出现明显团聚，对微晶玻璃的力学性能产生不利影响. 图4 为不同TiO2 质量分数的CAS 微晶玻璃显微硬度曲线. 从图4 可见，TiO2 的加入能明显增大其显微硬度值. 因为微晶玻璃中的枝晶或球状晶相可以使裂纹尖端弯曲和钝化，增加破裂功，减缓并阻止裂纹穿过晶相和玻璃相的界面［17］. 显微硬度值是反映物体表面对抗另一硬物体压入的能力. 所以析出的晶相越多越致密，对提高显微硬度越有利.图3 不同TiO2 质量分数热处理后CAS 微晶玻璃的SEM 图Fig.3 SEM images of heat-treated glass with different TiO2 content图4 不同TiO2 质量分数的CAS 微晶玻璃的显微硬度曲线Fig.4 Microhardness curves of the CAS glass-ceramics with different TiO2 content图5 为不同TiO2 质量分数的CAS 微晶玻璃的顺磁共振 (electron paramagnetic resonance，EPR)吸收谱. 从图5 可见，样品都有吸收峰，随着TiO2质量分数的增多，微晶玻璃的顺磁信号变强，g 因子先增大后减小，在TiO2 的质量分数为4%时达到最大值. 由于钛的最外层电子排布为4s23d2，Ti4+为3s23p6，无顺磁性，所以此处吸收归因于Ti3+(3d1)的存在. 在TiO2 掺杂的体系中存在如式(1)的变化，在微晶玻璃高温熔融及热处理时Ti4+会被还原成Ti3+，同时产生氧空位. 此处的g 因子都比自由电子的g 因子(ge = 2.002 3)大，表明Ti3+与氧空位缺陷存在自旋耦合作用. 随TiO2 的增加，平衡右移，产生的Ti3+和氧空位增多，顺磁信号变强，氧空位的出现必然导致Ti3+—O—Ti3+的自旋角关联的变化，使得Ti3+周围的晶体配位场发生畸变，轴对称性被破坏. 当TiO2 的质量分数超过4%时，晶体析出量大大增加，可能导致部分的氧空位合并，空位对Ti3+—O—Ti3+ 的影响减弱，所以g 因子降低.图5 不同TiO2 质量分数的CAS 微晶玻璃的EPR 吸收谱Fig.5 The ESR absorption spectrum of the CAS glass-ceramics with different TiO2 content (a)0，(b)2%，(c)4%，(d)6%，(e)8%，(f)10%图6 为不同TiO2 质量分数的CAS 微晶玻璃g因子与抗弯强度的关系图. 抗弯强度是材料抵抗弯曲不断裂的能力. 从图6 可见，g 因子变化曲线与抗折强度有相似的变化趋势，随着TiO2 质量分数的增大，微晶玻璃的顺磁信号变强，g 因子变大，从而影响玻璃内析晶与晶体的生长方式及晶体含量的变化. 当TiO2 的质量分数为6%时，微晶玻璃的机械性能得到最佳值. 这是因为在TiO2 的质量分数为6%之前，随着TiO2 质量分数的增加，析出的晶体细小均匀，当外力作用于样品时，同样的压力能够被细小晶粒分散，不至于过分集中，松弛裂纹尖端应力;同时晶相能阻止裂纹过界扩展并松弛裂纹尖端应力场. 当TiO2 的质量分数超过6%时，抗弯强度下降，虽然析出的晶体更多，但析出的是2种晶体，导致应力的存在，使抗弯强度值迅速降低. 同时，从EPR 的分析可知，Ti3+—O—Ti3+ 同氧空位缺陷之间的自旋角关联作用的强弱直接影响抗弯强度的大小.图6 不同TiO2 质量分数的CAS 微晶玻璃g 因子与抗弯强度的关系Fig.6 Relationship between g factor and bending strength of the CAS glass-ceramics with different TiO2 content图7 不同TiO2 质量分数的CAS 微晶玻璃正电子寿命与抗弯强度的关系Fig.7 Therelationship between positron annihilation life and bending strength of the CAS glass-ceramics with different TiO2 content图7 为不同TiO2 质量分数微晶玻璃正电子寿命与抗弯强度的关系图. 正电子湮没是利用正电子在凝聚物质中的湮没辐射带出物质内部的微观结构、电子动量分布及缺陷状态等信息，是一种非破坏性的研究手段，对研究纳米晶体材料中的缺陷结构和相变有很大的帮助. τ1 表示短寿命，τ2 表示长寿命，其数值与湮没附近的电子密度成反比，即与缺陷的尺寸成正比，其值越大，说明该处缺陷尺寸越大，电子密度越小;I1 和I2 分别表示短寿命和长寿命的强度，其值与缺陷的浓度成正比.从表1 和图7 可见，τ1 和τ2 随TiO2 质量分数的增加，其值逐渐增大，在6%时达最大值. 这是由于TiO2 的掺杂使钙长石纳米晶体中产生了间隙Ti4+，在它的挤压作用下晶格发生膨胀畸形，晶格常数变大，同时产生大量阳离子(可能是Al 和Si)空位. τ2 的增加，说明随TiO2 的增加，空位尺寸变大. 当TiO2 质量分数超过6%时，式(1)中的平衡向右移，氧空位周围的电子密度增大，使τ1 减小，同时Ti4+占据了部分阳离子空位，造成空位型缺陷减小，而且随着析出晶体的增多，有些自由体积发生分裂，造成尺寸减小，使τ2 减小. 由图7 可知，正电子寿命及抗弯强度随着TiO2 质量分数的增加有着相同的变化趋势. 间隙Ti4+的形成，造成缺陷和Al、Si 空位的存在，会使材料的物理化学性能发生改变. 间隙Ti4+的存在，虽然造成缺陷和空位的存在，但Ti4+与O2-之间通过静电作用，使得原来相互独立的氧离子成为一体，键强增大，所以抗弯强度增大. 但当TiO2 的质量分数超过6%时，部分Ti4+取代Si4+，而Ti—O 键比Si—O 键键强小，因而导致抗弯强度减小，表现在正电子寿命的变化和强度的变化呈正相关曲线.表1 归一后的正电子湮没寿命Table1 Positron annihilation lifetime after normalizedw(Ti4+)/%τ1 /psτ2 /ps I1/% I2/% τm /ps 281 ±4 473 ±10 68.0 32.0 345.64 4 282 ±4 465 ±12 65.5 34.5 340.99 6 281 ±4 472 ±15 76.8 23.2325.31 8 238 ±2 470 ±9 78.5 21.5 287.88 2 10227 ±2 433 ±8 73.0 27.0 282.62结语综上研究可知:①在以钙长石为主晶相的CaO-Al2O3-SiO2 微晶玻璃体系中，TiO2 能降低黏度，促进析晶，其最佳添加量 (质量分数)为6%，在核化温度为750 ℃，核化时间为2 h，晶化温度为950 ℃，晶化时间为2 h 时，其抗弯强度最大达314 MPa，显微硬度为830 MPa;②在CaOAl2O3-SiO2 体系中，有部分Ti4+被还原成Ti3+，产生顺磁共振吸收，导致Ti3+—O—Ti3+与氧空位缺陷间自旋角关联作用的变化，引起抗弯强度变化;TiO2 的加入，因其进入晶格或取代Si4+ 或产生空位，引起内部缺陷的变化，导致τ1 和τ2的变化，因而引起抗弯强度的变化;③g 因子、正电子寿命及抗弯强度三者之间的变化呈正相关.参考文献/ References:［1］Kurama S，Ozel S. The influence of different CaO source in the production of anorthite ceramics［J］. Ceramics International，2009，35:827-830.［2］Marques V M F，Tulyaganov D U，Agathopoulos S，et al.Low temperature synthesis of anorthite based glassceramics via sintering and crystallization of glass-powder compacts ［J］. Journal of the European Ceramic Society，2006，26(13):2503-2510.［3］Kiyohiko ikeda，Hiroyuki kinoshita，Ryusuke Kawamura，et al. Production of high-strength glass-ceramics from industrial wastes using phase equilibrium diagram of CaOAl2O3-SiO2 system ［J］. Journal of Solid Mechanics and Materials Engineering，2011，5(5):209-218.［4］ Robert Carl，Wolfgang Wisniewski，Christian Russel.Reactionsduring electrochemically induced nucleation of mullite from a MgO-Al2O3-TiO2-SiO2-B2O3-CaO melt［J］. Crystal Growth ＆ Design，2010，10 (7):3257-3262.［5］Khater G A . Influence of Cr2O3，LiF，CaF2 and TiO2 nucleants on the crystallization behavior and microstructure of glass-ceramics based on blast-furnace slag ［J］. Ceramics International，2011，7:1-6.［6］Marc Dittmer，Matthias Müller，Christian Rüssel. Self-organized nanocrystallinity in MgO-Al2O3-SiO2 glasses with ZrO2 as nucleating agent ［J］. Materials Chemistry and Physics，2010，24:1083-1088. ［7］Razvan Stefan，Petru Pascuta，Adriana Popa，et al. XRD and EPR structural investigation of some zinc borate glasses doped with iron ions ［J］. Journal of Physics and Chemistry of Solids，2012，73:221-226. ［8］Ikeda K，Kinoshita H，Kawamura R，et al. Production of High-strength glass-ceramics from industrial wastes using phase equilibrium diagram of CaO-Al2O3-SiO2 system ［J］. Journal of Solid Mechanics and Materials Engineering，2011，5(5):209-21.［9］Roy S，Basu B. Hardness properties and microscopic investigation of crack-crystal interaction in SiO2-MgO-Al2O3-K2O-B2O3-F glass ceramic system ［J］. Journal of Materials Science:Materials in Medicine，2010，21(1):109-122.［10］Feng He，Yu Fang，Junlin Xie，et al. Fabrication and characterization of glass-ceramics materials developed from steel slag waste ［J］. Materials and Design，2012，42:198-203.［11］Ren Xiangzhong，Zhang Peixin，Liang Xun，et al. Crystallization ofMgO-Al2O3-SiO2 glass-ceramics［J］. Journal of Shenzhen University Science and Engineering，2007，24(3):209-304.(in Chinese)任祥忠，张培新，梁讯，等. MgO-Al2O3-SiO2 系统微晶玻璃晶化行为研究［J］. 深圳大学学报理工版，2007，24(3):209-304.［12］Liu Hanqiao，Wei Guoxia，Liang Yin，et al. Effects of additive on crystallization behavior of arc-molten slag from incinerator fly ash ［J］. Journal of Shenzhen University Science and Engineering，2011，28(6):559-564. (in Chinese)刘汉桥，魏国侠，梁茵，等. 配料对焚烧飞灰电弧炉熔渣晶化行为的影响［J］. 深圳大学学报理工版，2011，28(6):559-564.［13］Zhang Peixin，Hui Wenbin，Zhang Yong，et al. Molecular dynamics simulation for the rapid solidification process of MgO-Al2O3-SiO2 glass-ceramics ［J］. Journal of Noncrystalline Solids，2012，358(12-13):1465-1473.［14］Rezvani M，Eftekhari-Yekt B，Solati-Hashjin M，et al.Effect ofCr2O3，Fe2O3 and TiO2 nucleants on the crystallization behaviour ofSiO2-Al2O3-CaO-MgO (R2O)glassceramics ［J］. Ceramics International，2005，31:75-80.［15］Ebadzadeh T，GhasemiE . Effect of TiO2 addition on the stability oft-ZrO2 in mullite-ZrO2 ［J］. Ceramics International，2002，28:447-450. ［16］Sava B A，Adriana Diaconu，Lucica Boroica，et al. Raman and ESR study of sol-gel materials from ZnO-TiO2-B2O3 system ［J］. Journal of Non-Crystalline Solids，2009，355:2020-2022.［17］Roy S，Basu B. Hardness properties and microscopic investigationof crack-crystal interaction in SiO2-MgO-Al2O3-K2O-B2O3-F glass ceramicsystem ［J］. Journal of Materials Science:Materials in Medicine，2010，21 (1):109-122.。
微晶玻璃简述
微晶玻璃简要概述刘帅聪（无机非金属材料工程1301班,湖南工学院材料与化学工程学院湖南衡阳 421002）摘要微晶玻璃是通过基础玻璃或其它材料在加热过程中进行控制晶化而得到的一种中含有大量微晶体和玻璃体的复合固体材料。
由于其机械强度高、热膨胀性可调、抗热震性好、耐化学腐蚀、介电损耗低、电绝缘性好等优越的综合性能，已在许多领域得到广泛的应用。
关键词微晶玻璃特点制备工艺应用发展Brief Introduction of Glass - CeramicsShuai Cong Liu（Inorganic Nonmetallic Materials Engineering1301class，Hunan Institute of TechnologyDepartment of Material and Chemical Engineering Hunan Hengyang 421002）Abstract：Crystalline glass is a composite solid material containing a large amount of microcrystals and vitreous bodies obtained by controlling crystallization during the heating process by the base glass or other materials. Because of its high mechanical strength, adjustable thermal expansion, good thermal shock resistance, chemical resistance, low dielectric loss, good electrical insulation properties such as superior performance, has been widely used in many fields.Key words： glass - ceramics, characteristics, preparation technology, application development1 引言微晶玻璃又名玻璃陶瓷，它是指将加有形核剂（个别可不加）的特定组成的基础玻璃，通过控制结晶变成具有一种或多种微晶体和残余玻璃相的复合材料，即在非晶态的玻璃内均匀分布着大量（体积百分比约占95%～98%）的随机取向的微小陶瓷晶体（通常小于10μm）。
微晶玻璃及其应用
浇铸法工艺流程：
配料
混合
玻璃熔制
浇铸
研磨抛光
微晶玻璃
晶化
脱模
带颗粒纹 理产品
优点：可浇铸成异形性，对生产一些异形板有很大优势，产品致密 度高，无气孔，抗压强度大。 缺点：对模具质量要求高，模具损耗大，生产成本高。
溶胶凝胶法：
将金属有机盐作为原料，溶解到乙醇中，，并以醋酸为催化 剂；在恒温下加热，一段时间后，随部分溶剂挥发，有积金属盐不 断水解并缩聚，溶液的浓度和粘度不断增大，并形成一种不可流动 的凝胶状态，然后再逐步进行热处理，最后获得微晶玻璃。
枝晶结构是由晶体在某一晶格方向上加速生长造成的。枝晶的总轮 廓与通常晶体形貌相似，在枝晶结构中保留了很高比例的残余玻璃 相。枝晶在三维方向上连续贯通，形成骨架。由于氢氟酸对亚硅酸 锂的侵蚀速度要比铝硅酸盐玻璃相更快，亚硅酸锂枝晶有容易被银 感光成核，可将复杂的图案转移到微晶玻璃上。
高度晶化微晶玻璃的晶粒尺寸可以控制在几十纳米以内，得到超细 颗粒结构。在锂铝硅透明微晶玻璃中，由于充分核话，基础玻璃中 形成大量的钛酸锆晶核，β-石英固溶体晶相在晶核上外延生长，形 成平均晶粒尺寸约60nm均匀的超细颗粒结构。由于晶粒尺寸远小于 可见光波长，并且β-石英固溶体的双折射率较低，该微晶玻璃透光 率很高。 类硅酸盐矿物在二维方向上结晶能够产生一种互锁的积木结构，是 可切削微晶玻璃的典型显微结构。由于云母晶相较软，而且能使切 削工具尖端引起的裂纹钝化、偏转和分支而产生碎片剥落，不会产 生灾难性破坏，因此即使晶相体积分数仅40%也具有良好的可切削 性，此外，云母相的连续性也使此类微晶玻璃具有很高的电阻率和 介电强度。
烧结法的制备流程为；
配料
混合
玻璃熔制
水淬
第六节-微晶玻璃
一、定义、结构、形成、特点、分类及用途
• 1.定义 微晶玻璃：具有微晶体的玻璃。又称
玻璃陶瓷 ， 玻璃水晶 是综合陶瓷和玻璃技术发展起来的新材料，具有玻璃和陶瓷的双重性能。把加 有晶核剂或不加晶核剂的特定组成的玻璃，在有控条件下进行晶化热处理， 使原单一的玻璃相形成了有微晶相和玻璃相均匀分布的复合材料。
化工：防腐材料 国防：火箭头部的雷达 罩 美国 航空运输 国际上欧洲 日本 用途建筑：幕墙，高档装饰 材料 告诉切削车刀 轴承 活塞 工矿： 汽轮机零件 内燃机零件 材： ，优于天然石材 科研民用：微晶玻璃板 21世纪最新建筑装饰材料 电子工业：绝缘材料， 大规模集成电路的底板 ，微波炉耐热系列新型 材料（器皿）
玻璃：内部原子排列没有规则，是玻璃易碎的原因之一 微晶玻璃：象陶瓷一样，由晶体组成，原子排列有规律。 所以，微晶玻璃比陶瓷的亮度高，比玻璃韧性强。
微晶玻璃历史
年代 50年代 60年代 70年代 80年代 90年代
微晶 玻璃
首次研 究成功
矿渣微晶玻璃（苏联） 人造玄武石（捷克斯洛伐 克） 人造蛋白石（美国） 缺点：无漂亮的外观
4.2~6. 0
6 5~3
5 ~5.5
600 130
130~57 0
2.7 2.7 2.7
0.08 10.0 0.10
0.05
0.08
0
0.028
62
1.6
0.19
89
80
4
2059
0.30
0.19
0.3 0.3 5
0.23
80~2 60 80~1 50
2.2~2. 3 2.1~2. 4
微晶玻璃 热导率-概述说明以及解释
微晶玻璃热导率-概述说明以及解释1.引言1.1 概述微晶玻璃是一种新型的无机非晶材料，具有结晶态晶体的形态特点，且具备玻璃的非晶性质。
相比于传统晶体和普通玻璃，微晶玻璃具有更高的热导率。
热导率是材料传导热能的能力指标，能够衡量材料导热的效率。
由于微晶玻璃的结构特点，其热导率相比其他材料更高，使得其在热传导方面具有广泛的应用前景。
本文旨在探讨微晶玻璃的热导率以及其影响因素，并探索微晶玻璃热导率的研究意义和应用前景。
首先，我们将介绍微晶玻璃的定义和特点，包括其结晶态晶体形态和玻璃的非晶性质。
其次，我们将重点讨论微晶玻璃热导率的影响因素，包括晶体结构、成分组成、结晶度等。
通过对微晶玻璃热导率影响因素的深入研究，我们可以更好地理解微晶玻璃的热传导机制，并为合理设计微晶玻璃材料提供理论基础。
此外，微晶玻璃的高热导率还使其在热管理领域具有广泛的应用前景，例如用于导热散热材料、集成电路散热器等。
在未来的研究和应用中，我们可以进一步探索微晶玻璃的热导率特性，并开发出更高效的微晶玻璃材料，以满足日益发展的科技领域对优质导热材料的需求。
因此，深入研究微晶玻璃的热导率具有重要的理论和实际意义，将为材料科学和应用技术领域的发展带来重要的贡献。
接下来的章节将详细介绍微晶玻璃的定义和特点，以及热导率的影响因素，希望通过本文的研究，能够对微晶玻璃的热导率有更深入的认识，并为相关领域的研究和应用提供参考和借鉴。
1.2文章结构文章结构是指文章的整体框架和组织方式。
一个良好的文章结构可以帮助读者更好地理解和理解文章的内容，并使文章更具逻辑性和连贯性。
在本文中，文章的结构分为以下几个部分：1. 引言：引言部分主要包括概述、文章结构和目的。
概述部分是对文章主题进行简要介绍，引起读者的兴趣。
文章结构部分给出了整篇文章的组织框架，说明各个章节的内容。
目的部分说明了本文撰写的目的和意义。
2. 正文：正文部分是文章的主体，主要包括微晶玻璃的定义和特点以及微晶玻璃的热导率影响因素。
微晶玻璃
.1 绪论1.1 微晶玻璃的定义1.1.1 定义及特性微晶玻璃（glass-ceramic）又称玻璃陶瓷，是将特定组成的基础玻璃，在加热过程中通过控制晶化而制得的一类含有大量微晶相及玻璃相的多晶固体材料。
玻璃是一种非晶态固体，从热力学观点看，它是一种亚稳态，较之晶态具有较高的内能，在一定的条件下，可转变为结晶态。
从动力学观点看，玻璃熔体在冷却过程中，黏度的快速增加抑制了晶核的形成和长大，使其难以转变为晶态。
微晶玻璃就是人们充分利用玻璃在热力学上的有利条件而获得的新材料。
微晶玻璃既不同于陶瓷，也不同于玻璃。
微晶玻璃与陶瓷的不同之处是：玻璃微晶化过程中的晶相是从单一均匀玻璃相或已产生相分离的区域，通过成核和晶体生长而产生的致密材料；而陶瓷材料中的晶相，除了通过固相反应出现的重结晶或新晶相以外，大部分是在制备陶瓷时通过组分直接引入的。
微晶玻璃与玻璃的不同之处在于微晶玻璃是微晶体（尺寸为0.1～0.5μm）和残余玻璃组成的复相材料；而玻璃则是非晶态或无定形体。
另外微晶玻璃可以是透明的或呈各种花纹和颜色的非透明体，而玻璃一般是各种颜色、透光率各异的透明体。
尽管微晶玻璃的结构、性能及生产方法与玻璃和陶瓷都有一定的区别，但是微晶玻璃既有玻璃的基本性能，又具有陶瓷的多相特征，集中了玻璃和陶瓷的特点，成为一类独特的新型材料。
微晶玻璃具有很多优异的性能，其性能指标往往优于同类玻璃和陶瓷。
如热膨胀系数可在很大范围内调整（甚至可以制得零膨胀甚至是负膨胀的微晶玻璃）；机械强度高；硬度大，耐磨性能好；具有良好的化学稳定性和热稳定性，能适应恶劣的使用环境；软化温度高，即使在高温环境下也能保持较高的机械强度；电绝缘性能优良，介电损耗小、介电常数稳定；与相同力学性能的金属材料相比，其密度小但质地致密，不透水、不透气等。
并且微晶玻璃还可以通过组成的设计来获取特殊的光学、电学、磁学、热学和生物等功能，从而可作为各种技术材料、结构材料或其他特殊材料而获得广泛的应用。
微晶材料
微晶材料一、概述微晶材料（Micro-Crystallite Materials）又称玻璃陶瓷。
它是由某些特定配方组成的各种硅酸盐原料（包括矿产原料、矿渣废渣原料、化工原料、晶核剂、添加剂、澄清剂等等），通过特定的温度制度或(和)光照（称光敏）处理受控微晶化而形成的具有特定优异性能的微晶相和残余硅酸盐相组成的多相固体材料。
其质地可以是致密、无孔、耐磨等，也可以是疏松、多孔、抗压耐腐等。
特定配方组成的各种硅酸盐原料加入一定量的晶核剂（有时也不加），再经加热（称热敏）或(和)光照（称光敏）处理，使特定组成的硅酸盐熔融体内均匀地析出大量细小的微晶体，而制成的透明或不透明固体结构材料。
晶体尺寸一般小于0.1μｍ,晶体含量可达30％～90％（体积）。
这类微晶材料的机械强度、化学稳定性、电性能均优于传统的普通玻璃、陶瓷，而生产工艺和使用原料却与传统的普通玻璃、陶瓷相似，还可大量利用工业废料、废渣、矿渣等。
微晶材料在某种程度可以说是优化组合了传统玻璃、传统陶瓷及天然石材的诸多优点，一般的微晶材料其理化性能均优于天然石材和传统的玻璃、陶瓷，可用于建筑幕墙及室内各档次装修装饰，还可做机械上的结构材料，电子、电工上的绝缘材料，大规模集成电路的底板材料、微波炉耐热器皿面板、化工与防腐材料和矿山耐磨材料等等，在２０１０年远景规划中，微晶材料之一的微晶玻璃被规划为国家综合利用行动的战略发展重点和环保治理的重点，被称为跨世纪的综合材料。
微晶材料是21世纪极具有发展前景的新型材料和极具市场潜力的一种新兴高科技微晶行业。
在中国，一般将用在建筑装饰上的微晶玻璃俗称微晶石。
微晶技术和微晶材料可用在很多领域，作为建筑装饰材料的微晶石的工业生产主要采用工业废料、矿渣、岩石、长石、方解石、白云石、石英砂为基本原料。
微晶玻璃的颜色是靠生产过程中添加着色剂形成的，如氧化铁、氧化铬、氧化锰、氧化钴、氧化镍等来控制。
微晶玻璃具有天然石材所不具有的优点，机械强度高、耐磨、耐热、耐酸碱、无色差、无放射性、质地致密、吸水率近似零、可做出类似石材的各种异型板、可人为控制颜色和外观纹理、自动机械化或半机械化工业批量生产等，是一种中高级的装饰装修材料，更重要的是一种新兴的高技术含量的微晶材料行业！建筑装饰微晶石在全世界最具有代表性的国家和世界上认可最为成熟的先进技术工艺是日本以及其成熟的淬粒烧结工艺（俗称烧结法）。
微晶玻璃 第四章
4性能如前所述，玻璃是一种具有无规则结构的非晶态固体，或称玻璃态物质，从热力学观点出发，它是一种亚稳态，较之晶态具有较高的内能，在一定条件下可转变为结晶态（多晶体）。
对玻璃控制晶化而制得的微晶玻璃具有突破的力学、热学及电学性能。
材料的外在性能取决于它的内在结构。
微晶玻璃也不例外，微晶玻璃的结构取决于晶相和玻璃相的组成、晶体的种类、晶粒的尺寸的大小、晶相的多少以及残留玻璃相的种类及数量。
值得注意的是这种残留玻璃相的组成，通常和它的母体玻璃组成并不一样，因为它缺少了那些参与晶相形成所需的氧化物。
微晶玻璃结构的一个显著特征是拥有极细的晶粒尺寸和致密的结构，并且晶相是均匀分布和杂乱取向的。
可以说微晶玻璃具有几乎是理想的多晶固体结构。
其中晶相和残留玻璃相的比例可以有很大不同，当晶相的体积分数较小时，微晶玻璃为含孤立晶体的连续玻璃基体结构，此时玻璃相的性质将强烈地影响微晶玻璃的性质；当晶相的体积分数与玻璃相大致相等时，就会形成网络结构；当晶相的体积分数较大时，玻璃即在相邻晶体间形成薄膜层，这时微晶玻璃的性质主要取决于主晶相的物理化学性质。
因此微晶玻璃性能既取决于晶相和玻璃相的化学组成、形貌以及其相界面的性质，又取决于它们的晶化工艺。
因为晶体的种类由原始玻璃组成决定，而晶化工艺亦即热处理制度却在很大程度上影响着析出晶体的数量和晶粒尺寸的大小。
①主晶相的种类不同主晶相的微晶玻璃，其性能差别很大。
如主晶相为堇青石（2Mg O·2Al2O3·5SiO2）的微晶玻璃具有优良的介电性、热稳定性和抗热震性以及高强度和绝缘性；主晶相为β－石英固溶体的微晶玻璃具有热膨胀系数低和透明及半透明性能；主晶相为霞石（NaAlSiO4）的微晶玻璃具有高的热膨胀系数，在其表面喷涂低膨胀微晶玻璃釉料后，可以作为强化材料。
通过选取不同的原始玻璃组成及热处理制度，可以得到不同的主晶相，得到不同性能的微晶玻璃，满足不同的需要。
玻璃的结构与组成
赵彦钊 殷海荣 主编 化学工业出版社 第1版
1
玻璃工艺学
第一章 玻璃的结构与组成
2
一、玻璃的定义
结构上完全表现为长程 无序的、性能上具有玻璃转 变特性的非晶态固体。
二、玻璃的通性
1. 2. 3. 4. 5. 各向同性（物理化学性质） 介稳性（形成晶体的趋势） 无固定熔点 性质变化的连续性 性质变化的可逆性
2.
3.
5
五、单元系统的玻璃
1、石英玻璃结构
（O －Si－O）键角
硅氧（Si－O）键
硅氧四面体[SiO4]
6
2、氧化硼玻璃结构
硼氧三角体[BO3]
7
3、五氧化二磷玻璃结构
磷氧四面体 存在不对称中心
| P O |
8
14
八、 逆性玻璃
玻璃中的桥氧数（Y）决定了玻璃的性能。 ⑴ 二元碱硅玻璃中：
Y＝3时，性能发生变化 Y<2时，不能形成玻璃
⑵ 多元碱硅玻璃（逆性玻璃）：存在两种以上 金属离子
Y<2时，亦能形成玻璃，性能随金属离子数变化。
逆性玻璃含义：
① 结构是逆性的 ② 性质是逆性的
15
16
九、其它玻璃种类
3
三、玻璃结构
“玻璃结构”是指离子或原子在空间的几何配臵以及它们 在玻璃中形成的结构形成体。
1. 晶子学说（列别捷夫）
玻璃是由无数“晶子”所组成的，晶子是具有晶格变形的
有序排列区域，分散在无定形介质中，从“晶子”部分到无定 形部分是逐步过渡的，二者之间并无明显界线。 2. 无规则网络学说（查哈里阿森） 玻璃的近程有序与晶体相似，即形成阴离子多面体，多面 体顶角相连形成三维空间连续的网络，但其排列似拓扑无序的。
微晶玻璃晶体析出原理
微晶玻璃晶体析出原理1. 引言1.1 微晶玻璃晶体析出原理简介微晶玻璃是一种具有微米尺度晶粒大小的玻璃材料，其晶体析出原理是指在适当条件下，玻璃原料中所含的各种元素以一定的方式结合，形成微小晶核，并逐渐长大形成晶体结构。
微晶玻璃在工艺制备和性能方面有诸多优点，因此受到广泛关注。
微晶玻璃晶体析出过程主要包括两个阶段：核心形成和晶体生长。
在核心形成阶段，原料中的元素逐渐聚集形成微小晶核；而在晶体生长阶段，这些微小晶核会逐渐长大，形成完整的晶体结构。
这一过程受到析出条件的影响，如温度、压力、成分比例等因素都会对晶体析出起到重要作用。
通过深入研究微晶玻璃晶体析出原理，我们能够更好地掌握其制备工艺和性能调控方法，从而为其在各个领域的应用提供更广阔的空间。
随着材料科学的不断发展，微晶玻璃的应用价值也将逐渐得到充分挖掘，为人类社会的发展做出更大的贡献。
1.2 微晶玻璃的应用价值微晶玻璃还可以用于制作生物医学器件，如生物芯片、显微镜片和医用光学器械等。
微晶玻璃具有良好的生物相容性和化学稳定性，可以避免对人体造成损害，并能有效保护生物样品不受污染，因此在生物医学领域具有广泛的应用前景。
微晶玻璃还可以用于制作电子器件，如光纤通信器件、传感器和显示屏等。
微晶玻璃具有优异的电气性能和热稳定性，能够有效改善电子器件的性能，并且具有较高的抗辐射能力，因此在电子领域有着广泛的应用前景。
微晶玻璃具有很高的应用价值，不仅可以在光学、生物医学和电子领域发挥重要作用，还有着很多潜在的应用领域等待挖掘和开发。
【2000字】2. 正文2.1 微晶玻璃晶体的形成过程微晶玻璃晶体的形成过程是一个复杂而精细的过程，通常包括以下几个主要步骤：1. 初期析出阶段：在溶液中存在着过饱和度，微晶玻璃的成核是在这个阶段发生的。
原子或分子聚集形成起始核，并开始生长。
在这个阶段，克服活化能是最困难的部分，也是形成晶核的关键。
2. 晶核生长阶段：晶核在溶液中沉积周围的离子或分子，晶体的生长逐渐扩展到整个颗粒。
CaO-B2O3-SiO2_微晶玻璃的制备及介电性能
第43卷第4期2024年4月硅㊀酸㊀盐㊀通㊀报BULLETIN OF THE CHINESE CERAMIC SOCIETY Vol.43㊀No.4April,2024CaO-B 2O 3-SiO 2微晶玻璃的制备及介电性能卫志洋,王晓东,苏㊀腾,陈欢乐,高㊀峰,苗㊀洋(太原理工大学材料科学与工程学院,太原㊀030024)摘要:低介电常数㊁低介电损耗的微晶玻璃是制造低温共烧陶瓷基板的重要材料㊂本文采用熔融水淬法制备了CaO-B 2O 3-SiO 2(CBS)微晶玻璃,重点研究了m (CaO)/m (SiO 2)质量比㊁B 2O 3含量对CBS 微晶玻璃介电性能的影响㊂结果表明:CBS 微晶玻璃的主要晶相有Ca 3Si 3O 9㊁Ca 2B 2O 5㊁CaB 2O 4㊁SiO 2和Ca 2SiO 4㊂随着m (CaO)/m (SiO 2)质量比的增加,介电常数增加,介电损耗先降低后增加;硅灰石相的增多使介电损耗从2.87ˑ10-3降到1.36ˑ10-3,介电损耗随着SiO 2㊁Ca 2B 2O 5和CaB 2O 4含量的增加而增大㊂随着B 2O 3含量的增加,介电常数先增加后减少,而介电损耗则相反㊂当m (CaO)/m (SiO 2)质量比为0.89㊁B 2O 3含量为15%(质量分数)时,在900ħ烧结3h,CBS 微晶玻璃的热膨胀系数为7.16ˑ10-6㊀ħ-1,介电常数为5.85,介电损耗为1.37ˑ10-3(10GHz)㊂关键词:CaO-B 2O 3-SiO 2;微晶玻璃;介电常数;介电损耗;微观结构;低温共烧中图分类号:TQ174.1㊀㊀文献标志码:A ㊀㊀文章编号:1001-1625(2024)04-1274-10Preparation and Dielectric Properties of CaO-B 2O 3-SiO 2Glass-CeramicsWEI Zhiyang ,WANG Xiaodong ,SU Teng ,CHEN Huanle ,GAO Feng ,MIAO Yang(College of Materials Science and Engineering,Taiyuan University of Technology,Taiyuan 030024,China)Abstract :Glass-ceramics with low dielectric constant and low dielectric loss is an important material for the manufacture of low temperature cofired ceramic substrates.CaO-B 2O 3-SiO 2(CBS)glass-ceramics was prepared by melt-water quenching method,and the effects of m (CaO)/m (SiO 2)mass ratio and B 2O 3content on the dielectric properties of CBS glass-ceramics were studied.The results show that the main crystalline phases of CBS glass-ceramics are Ca 3Si 3O 9,Ca 2B 2O 5,CaB 2O 4,SiO 2and Ca 2SiO 4.The dielectric constant increases,the dielectric loss decreases first and then increases with the increase of m (CaO)/m (SiO 2)mass ratio.The increase of wollastonite phase decreases the dielectric loss from 2.87ˑ10-3to 1.36ˑ10-3.The dielectric loss increases with the increase of SiO 2,Ca 2B 2O 5and CaB 2O 4content.With the increase of B 2O 3content,the dielectric constant increases first and then decreases,and the dielectric loss is reversed.When m (CaO)/m (SiO 2)mass ratio is 0.89and B 2O 3content is 15%(mass fraction),the coefficient of thermal expansion is 7.16ˑ10-6㊀ħ-1,the dielectric constant is 5.85,and the dielectric loss is 1.37ˑ10-3(10GHz)after sintering at 900ħfor 3h.Key words :CaO-B 2O 3-SiO 2;glass-ceramics;dielectric constant;dielectric loss;microstructure;low temperature co-firing 收稿日期:2023-10-18;修订日期:2024-01-09基金项目:国家留学基金委山西省研究项目(2022-042);山西省重点研发计划项目(202102030201006);山西省基础研究计划(202203021221059)作者简介:卫志洋(1997 ),男,硕士研究生㊂主要从事低温共烧陶瓷的研究㊂E-mail:weizhiyang27@通信作者:苗㊀洋,博士,副教授㊂E-mail:miaoyang198781@ 0㊀引㊀言当今时代信息技术和高频通信迅猛发展,对性能卓越的介电材料需求日益增加㊂低介电常数㊁低损耗的材料具有较小的延迟且适用于新一代通信的数据传输[1]㊂CaO-B 2O 3-SiO 2(CBS)微晶玻璃因优异的介电特性及广泛的应用前景受到关注㊂在CBS 体系中,硅灰石的介电常数εr 和介电损耗tan δ较低,常用于陶瓷基板材料领域[2]㊂微晶玻璃的性能在很大程度上依赖于其化学组成,尤其是钙硅比和氧化硼含量㊂第4期卫志洋等:CaO-B2O3-SiO2微晶玻璃的制备及介电性能1275㊀适量的CaO能提高化学稳定性,对CBS的机械强度有一定的强化作用㊂Ca2+具有高极化率,因此钙含量较高的CBS的εr都较大,需要控制氧化钙的含量㊂CaO由CaCO3分解得到,B2O3和SiO2都是网络形成体,但是网络结构不同,主要起骨架的作用[3]㊂B2O3是二维层状结构,主要由[BO3]连接而成㊂当加入CaO时,系统中游离氧增加,并与[BO3]结合生成[BO4],[BO4]可以强化CBS的强度[4]㊂当加入过量的B2O3时,大量的B3+破坏陶瓷的结构,使陶瓷的性能恶化,削弱了CBS的介电性能[5]㊂SiO2是三维结构,由[SiO4]构成,其介质损耗小,但熔融温度高,制备微晶玻璃时有很大的困难㊂Ca2+可以与Si O反应,会改变网络的原有结构[6],粒子位移更容易,在较高的温度下,液相的黏度会降低,晶体生长更容易,促进微晶玻璃的析晶㊂He等[7]通过两步烧结工艺制备了三种配方的CBS,研究了硼对CBS微晶玻璃晶相和微观结构的影响㊂观察到硼含量较高的样品结构疏松,晶粒排列被破坏;当n(Ca)ʒn(Si)ʒn(B)摩尔比为1.0ʒ1.0ʒ0.6时,在700ħ保温1h,再升温至900ħ时介电性能良好,εr均为6(1㊁10MHz),tanδ为2.27ˑ10-3(1MHz)和3.37ˑ10-3(10MHz)㊂Chiang等[8]制备了6种CaO-B2O3-SiO2玻璃试样,探讨了三种组分对致密性㊁热性能和介电性能的影响㊂高CaO含量的样品烧结温度低,密度较大,高SiO2含量的样品烧结温度高,密度较小㊂Ca2+的极化率为3.16Å3,远高于B3+的0.05Å3和Si4+的0.87Å3,因此高CaO的试样εr较高㊂[SiO4]对玻璃的结构有强化作用,当SiO2含量较高时,玻璃的介电损耗较小㊂韦鹏飞等[9]通过熔融法制备了CBS,主要探究了B2O3对CBS性能的影响㊂结果发现,当B2O3为35%(文中均为质量分数)时,在850ħ下烧结15min,介电性能最好,εr为6.42,tanδ为0.0009(9.7Hz)㊂现有研究显示,钙硅比和氧化硼含量的调整可以显著影响微晶玻璃的结构与性能㊂本研究旨在深入探讨这两个关键因素如何协同作用,从而影响钙硼硅微晶玻璃的介电性能㊂通过实验研究和理论分析,着眼于通过精确控制化学成分来优化微晶玻璃的介电特性,以满足现代高频电子设备的严苛要求㊂本文采用熔融淬火法制备了CBS微晶玻璃,在低温共烧陶瓷(low temperatrue co-fired ceramic,LTCC)基板制作要求的烧结温度范围内,重点研究了m(CaO)/m(SiO2)质量比和B2O3对CBS材料介电性能的影响㊂1㊀实㊀验1.1㊀样品制备原料为CaCO3(99.99%)㊁SiO2(99.99%)㊁H3BO3(99.99%),购自麦克林试剂公司,表1和表2分别为不同m(CaO)/m(SiO2)质量比和不同B2O3含量的CRS玻璃配方㊂按照表中设计的原料配比,准确称量三种氧化物粉末总计30g,将原料研磨3h,置于氧化铝坩埚,在1500ħ下熔融2h㊂将高温下的熔融玻璃水淬得到碎玻璃,研磨成粉并过200目(74μm)筛,然后球磨干燥得到玻璃粉末㊂造粒压块,将生坯样品在500ħ下加热1h 除去黏合剂,然后在六个温度(800㊁825㊁850㊁875㊁900和925ħ)下烧结3h,空气中加热速率为5ħ/min㊂表1㊀不同m(CaO)/m(SiO2)质量比的CBS玻璃配方Table1㊀CBS glass formulations with different m(CaO)/m(SiO2)mass ratiosNumber Mass fraction/%CaO B2O3SiO2m(CaO)/m(SiO2) CBS132.5015.0052.500.62CBS240.0015.0045.000.89CBS342.9215.0042.10 1.02CBS448.0015.0037.00 1.30表2㊀不同B2O3含量的CBS玻璃配方Table2㊀CBS glass formulations with different B2O3contentNumber Mass fraction/%CaO SiO2B2O3m(CaO)/m(SiO2) CBS543.3048.608.100.89CBS642.4047.6010.000.891276㊀ 玻璃材料与玻璃技术 专题(II)硅酸盐通报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第43卷续表Number Mass fraction /%CaO SiO 2B 2O 3m (CaO)/m (SiO 2)CBS740.0045.0015.000.89CBS837.7042.3020.000.891.2㊀结构与性能表征烧结试样的体积密度通过阿基米德排水法测量㊂采用X 射线粉末衍射仪(XRD,TD-3500)测定相组成,测试电压为35kV,电流为25mA,扫描速率为5(ʎ)/min,扫描范围为10ʎ~80ʎ,Cu-K α辐射㊂利用扫描电子显微镜(SEM,ZEISS)观察微晶玻璃的微观结构㊂采用同步热分析仪(NETZSCH,STA449)进行DSC 测试,在空气气氛中以10ħ/min 的速率从10ħ升至1100ħ,氧化铝坩埚用作参考材料,测试样品是过筛后的玻璃粉㊂拉曼光谱(RENISHAW)测量的波数范围为100~1100cm -1㊂在TE011模式下,使用Rohde&Schwarz网络分析仪(ZNA43,10MHz ~43.5GHz)测量烧结样品的Q 值,以计算介电性能㊂2㊀结果与讨论2.1㊀m (CaO )/m (SiO 2)质量比对CBS 微晶玻璃介电性能的影响固定B 2O 3的含量,设定m (CaO)/m (SiO 2)质量比为0.62㊁0.89㊁1.02㊁1.30,制得CBS i (i =1㊁2㊁3㊁4,下同)系列,表征m (CaO)/m (SiO 2)质量比对CaO-B 2O 3-SiO 2的影响㊂表1为具体的配方组成㊂2.1.1㊀差热分析图1㊀不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的DSC 曲线Fig.1㊀DSC curves of CaO-B 2O 3-SiO 2glass-ceramics with different m (CaO)/m (SiO 2)mass ratios 图1为四种不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2玻璃的DSC 曲线㊂四个DSC 曲线中有较大的析晶峰和吸热台阶,其中CBS1和CBS4的放热峰有较宽的温度范围,两个放热峰的峰值温度相差较小,导致第二个放热峰不明显[10]㊂所有玻璃的吸热台阶都在625~675ħ,此时液相开始出现,改变m (CaO)/m (SiO 2)质量比后,玻璃化转变温度相差不大㊂放热峰峰值温度分别为841.9㊁831.7㊁852.1㊁853.9ħ,此放热峰对应生成的CaSiO 3相㊂玻璃的第二个放热峰在图中不明显,此放热峰对应Ca 2B 2O 5晶体的析出[11]㊂2.1.2㊀密度及收缩率体积密度能够反映陶瓷材料的致密化程度㊂体积密度越大样品越致密,微晶玻璃中的气孔就越少[12]㊂图2为不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的体积密度㊁密度和横向收缩率㊂当B 2O 3的质量分数为15%时,在烧结温度增加的情况下,CBS1和CBS4的密度减小,这是由于升温结晶过程中玻璃相在不断减小,而结晶生成新相的密度没有玻璃相的密度高㊂而CBS2和CBS3的密度先增加后减小,这是在升温过程中由于液相作用下微粒的流动和结晶以及在这个过程中气孔排除的结果㊂2.1.3㊀物相分析图3为不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的XRD 谱㊂XRD 晶相组成上略有差异,主要晶相包括Ca 3Si 3O 9㊁Ca 2B 2O 5㊁CaB 2O 4㊁SiO 2和Ca 2SiO 4㊂对比CBS i 的XRD 谱,当Ca 2+的含量较少时,[SiO 4]会与[SiO 4]结合生成SiO 2[13]㊂当Ca 2+的含量增加时,CBS2中硅灰石衍射峰强度大于SiO 2的衍射峰强度,故CBS2中硅灰石相的数量相对其他微晶玻璃较多,这有益于材料的介电性能㊂随着m (CaO)/m (SiO 2)质量比的增加,微晶玻璃中SiO 2逐渐较少,CaO 与[BO 3]结合增多,开始出现Ca 2B 2O 5晶相衍射峰并增强㊂第4期卫志洋等:CaO-B 2O 3-SiO 2微晶玻璃的制备及介电性能1277㊀图2㊀不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的体积密度㊁密度和横向收缩率Fig.2㊀Volume density,density and transverse shrinkage of CaO-B 2O 3-SiO 2glass-ceramics with different m (CaO)/m (SiO 2)massratios图3㊀不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的XRD 谱Fig.3㊀XRD patterns of CaO-B 2O 3-SiO 2glass-ceramics with different m (CaO)/m (SiO 2)massratios 图4㊀不同m(CaO)/m(SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的拉曼光谱Fig.4㊀Raman spectra of CaO-B 2O 3-SiO 2glass-ceramics with different m (CaO)/m (SiO 2)mass ratios 2.1.4㊀拉曼图谱分析图4为不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的拉曼光谱㊂CBS1微晶玻璃的拉曼光谱在大约114㊁143㊁400和558cm -1处为SiO 2振动峰㊂其中114㊁143和400cm -1处的振动峰归因于六层结构内的Si O Si 对称拉伸-弯曲㊂184cm -1处的弱峰归因于O 在Si O Si 中的对称拉伸-弯曲,该模式与四方α-方英石结构框架内的六元SiO 4四面体环相关[14-15]㊂大约503cm -1处的弱峰归属于CaSiO 3中的Ca O 拉伸/弯曲[15-16]㊂而558cm -1属于CaSiO 3中的振动[16-17]㊂CBS2和CBS3㊁CBS4微晶玻璃的拉曼光谱大致相似,在大约114㊁143㊁196㊁282㊁313㊁400㊁439㊁486㊁503㊁558㊁681和761cm -1处出现峰值㊂282㊁313㊁439和558cm -1处的峰被指定为CaSiO 3中的振动㊂以486和503cm -1为中心的峰归因于CaSiO 3中的Ca O 拉伸/弯曲㊂681和761cm -1处的峰与桥接氧的对称拉伸和CaSiO 3中Si O Si 键的弯曲有关[16-18]㊂而114㊁143和400cm -1处的峰与方英石的Si O Si 对称拉伸/弯曲有关[14,18-19]㊂196cm -1处的峰对应于石英四元环内的Si O Si 对称拉伸/弯曲[20-21]㊂增加钙硅比会导致玻璃网络中的硅氧四面体结构减少,钙离子则与更多的氧离子形成配位键,这种结构变化导致玻璃网络的刚性增加㊂钙离子具有较高的极化率,其极化作用会增强玻璃网络的极性;钙离子的极化作用增强,导致玻璃网络的极性增加,这使得玻璃中的电子云重叠增加;钙离子与氧离子的配位键逐渐增强,而硅氧四面体之间的共价键则逐渐减弱,这使得玻璃网络更加紧密,热膨胀系数降低,玻璃网络的内部应力和应变增加,导致拉曼峰向短波方向移动㊂极性的增加又使得介电常数增加,此外,钙离子与氧离子配位键的增强还会导致玻璃网络的电子云重叠增加,从而增强电子的流动性,1278㊀ 玻璃材料与玻璃技术 专题(II)硅酸盐通报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第43卷增加电导率,这对介电性能产生负面影响㊂2.1.5㊀SEM 显微形貌分析图5为不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的SEM 照片㊂试样温度为最高密度所对应的烧结温度,部分微裂纹为氢氟酸腐蚀的结果㊂图中纤维状㊁角砾㊁条带状等交错的晶体为硅灰石相,而球状晶体主要是SiO 2[21]㊂其中玻璃相大多被腐蚀完全,露出各种大小晶粒,含部分间隙㊂随着Ca 2+的增加,Si O 键的结构被破坏,造成玻璃结构的疏松,这促进了晶体的形成和长大,增加了试样中晶相的数量[22]㊂在图5(b)中,大部分晶相为硅灰石,其余图5(a)㊁(c)㊁(d)中SiO 2以球状晶相包裹住其他晶相,不易看出㊂致密程度只是影响微晶玻璃介电性能的一个因素,晶相的组成和数量也有很大的影响[23]㊂图5㊀不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的SEM 照片Fig.5㊀SEM images of CaO-B 2O 3-SiO 2glass-ceramics with different m (CaO)/m (SiO 2)mass ratios 2.1.6㊀介电性能分析图6㊀不同m (CaO)/m (SiO 2)质量比的CaO-B 2O 3-SiO 2微晶玻璃的介电常数和介电损耗Fig.6㊀Dielectric constant and dielectric loss of CaO-B 2O 3-SiO 2glass-ceramics with different m (CaO)/m (SiO 2)mass ratios 微晶玻璃材料是多相系统,包括晶相㊁玻璃相和气相㊂影响材料介电常数的因素包括晶相的组成㊁数量和相的介电常数[24]㊂图6为四种不同m (CaO)/m (SiO 2)质量比的微晶玻璃的介电性能㊂增加Ca 2+会降低试样的致密化程度,同时结构被破坏,材料的极化强度增强[25],介电常数也增加㊂介电损耗随着m (CaO)/m (SiO 2)质量比明显降低,这是由于硅灰石相的介电损耗较低,随着硅灰石相的增多,介电损耗从2.26ˑ10-3降到1.36ˑ10-3;继续增大m (CaO)/m (SiO 2),SiO 2㊁Ca 2B 2O 5和Ca 3B 2O 6开始出现并增加,试样的介电损耗又开始增大㊂可以得出,当m (CaO)/m (SiO 2)质量比为0.89时,介电性能最佳㊂2.2㊀B 2O 3对CBS 微晶玻璃介电性能的影响当m (CaO)/m (SiO 2)质量比为0.89时,设定B 2O 3的含量为8.1%(文中均为质量分数)㊁10.0%㊁15.0%㊁20.0%㊁26.0%,制得CBS i (i =5㊁6㊁7㊁8,下同)第4期卫志洋等:CaO-B2O3-SiO2微晶玻璃的制备及介电性能1279㊀系列,表征了B2O3含量对CaO-B2O3-SiO2的影响㊂2.2.1㊀差热分析图7为不同B2O3含量的CaO-B2O3-SiO2微晶玻璃的DSC曲线㊂不同DSC曲线中都有较大的析晶峰及吸热台阶[26]㊂放热峰峰值温度分别为835.3㊁833.9㊁831.7㊁845.1ħ,整体趋势是先降低后升高,此时生成CaSiO3相,说明B2O3含量的适当增加会使CaSiO3的析出温度降低,更易在较低温度下析出㊂硅灰石的介电性能较好,所以需要更多的硅灰石以提升CBS的介电性能[27]㊂当B2O3含量为20%时,CBS8的CaSiO3析晶峰峰值温度比CBS7增加了15ħ左右,所需的温度升高,从而增大了烧结难度㊂而且当系统中出现大量的B3+时,会抢夺与Si4+反应的Ca2+,进而影响CaSiO3的析出[28]㊂两个析晶峰之间的温度差距较小不易看出,使得第二个放热峰不太明显,此放热峰相应生成Ca2B2O5晶相,每种玻璃均出现了反映玻璃化转变的吸热台阶,玻璃网络中出现液相㊂玻璃化转变温度也是先降低后略微升高,说明硼的存在可以加速玻璃化,同时降低玻璃的熔点,有利于结晶相的析出[29]㊂图7㊀不同B2O3含量的CaO-B2O3-SiO2微晶玻璃的DSC曲线Fig.7㊀DSC curves of CaO-B2O3-SiO2glass-ceramics with different B2O3content2.2.2㊀密度及收缩率图8为不同B2O3含量的CaO-B2O3-SiO2微晶玻璃的体积密度㊁密度和横向收缩率㊂样品的密度随着温度的增加先增加后减小[30]㊂B2O3能够与游离氧结合生成[BO4],促进CBS结构的致密,当B2O3含量过量时,以独立的层状结构存在,使CBS结构中的气孔增多㊂当B2O3含量为13%时,试样的体积密度整体高于其他对比量,此时试样的烧结致密化程度最高㊂随着B2O3含量的增加,收缩率随着试样中颗粒间缝隙以及气孔的变化而略微下降,下降至接近14%㊂图8㊀不同B2O3含量的CaO-B2O3-SiO2微晶玻璃的体积密度㊁密度和横向收缩率Fig.8㊀Volume density,density and transverse shrinkage of CaO-B2O3-SiO2glass-ceramics with different B2O3content2.2.3㊀物相分析图9为不同B2O3含量的CaO-B2O3-SiO2微晶玻璃的XRD谱㊂前两种玻璃的XRD曲线峰型相似,主要1280㊀ 玻璃材料与玻璃技术 专题(II)硅酸盐通报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第43卷的晶相均为Ca 3Si 3O 9㊁Ca 2B 2O 4㊁Ca 2B 2O 5和SiO 2,随着B 2O 3含量的增加及Ca 2SiO 4析出,SiO 2的晶相峰强度逐渐降低,硅灰石衍射峰的强度逐渐增强㊂B 2O 3的增加会开放系统的网络结构,离子在网络外的运动变得容易,液相的黏度降低,促进晶体的形成和长大,这对晶体的结晶是有利的[31]㊂此外,随着B 2O 3含量的增加,Ca 2B 2O 5开始析出,SiO 2减小,这对介电性能也有所影响㊂2.2.4㊀拉曼图谱分析图10为不同B 2O 3含量的CaO-B 2O 3-SiO 2微晶玻璃的Raman 谱,CBS5㊁CBS6和CBS7㊁CBS8微晶玻璃的拉曼光谱大致相似,在大约114㊁143㊁196㊁253㊁282㊁313㊁373㊁400㊁426㊁458㊁486㊁503㊁558㊁623㊁681㊁761㊁797㊁910㊁954和981cm -1处出现峰值㊂253㊁282㊁313㊁373和558cm -1处的峰为CaSiO 3中的振动[14,17-18,20]㊂以253㊁486和503cm -1为中心的峰归因于CaSiO 3中的Ca O 拉伸-弯曲振动[32-33]㊂此外,623㊁681㊁761和797cm -1处的峰归因于桥接氧的对称拉伸和CaSiO 3中Si O Si 键的弯曲㊂910㊁954和981cm -1处的峰归因于CaSiO 3中分别具有3㊁2和1个非桥氧单元的四面体硅酸盐单元的对称拉伸[17,19-20]㊂114㊁143㊁400㊁426和458cm -1处的峰归属于方英石六元环内Si O Si 键的对称拉伸-弯曲振动㊂196cm -1处的峰对应于柯石英四元环内Si O Si 键的对称拉伸-弯曲[17-18,20]㊂当增加氧化硼的质量分数时,玻璃中的[BO 3]八面体结构增加,这使得玻璃网络更加开放,热膨胀系数增加㊂玻璃网络的内部应力和应变降低,导致拉曼峰向长波方向移动㊂图9㊀不同B 2O 3含量的CaO-B 2O 3-SiO 2微晶玻璃的XRD 谱Fig.9㊀XRD patterns of CaO-B 2O 3-SiO 2glass-ceramics with different B 2O 3content 图10㊀不同B 2O 3含量的CaO-B 2O 3-SiO 2微晶玻璃的Raman 谱Fig.10㊀Raman spectra of CaO-B 2O 3-SiO 2glass-ceramics with different B 2O 3content 2.2.5㊀SEM 微观形貌分析图11为不同B 2O 3含量的CBS 微晶玻璃的SEM 照片㊂由于氢氟酸的腐蚀完全,试样的晶相已完全显露㊂图11(a)中大都是球状,只有中间部分可以看到板状晶体,此时试样中除玻璃相外,以SiO 2居多,还有部分的硅灰石相生成㊂随着B 2O 3含量的增加,图11(b)㊁(c)中呈纤维状㊁角砾㊁条带状的硅灰石相开始增多,且晶体的间隙相对较小,晶粒增大,表明B 2O 3含量的升高使结晶过程明显增强[34]㊂图11(d)中出现细小粒状㊁柱状的SiO 2,晶粒细小而且数量较多,但还没有长大,腐蚀所暴露的间隙说明了玻璃相的位置,所以介电损耗会比其他试样增加[35]㊂2.2.6㊀介电性能分析图12为不同B 2O 3含量的CBS 试样的介电常数和介电损耗㊂随着B 2O 3含量的升高,介电常数先增加后减少,介电损耗则相反㊂当B 2O 3含量为8.1%时,晶相以SiO 2居多,硅灰石被SiO 2包裹,由于SiO 2的介电常数较低,为3.8,所以此阶段试样的介电常数也比较低,为6.22;当B 2O 3含量开始增加,由于硅灰石相的介电常数比SiO 2高,但介电损耗比较低,此时试样主要是硅灰石相㊁少量的SiO 2以及玻璃相,所以介电常数增加,介电损耗下降㊂结合图11(d)和图9的XRD 谱,大的孔隙以及Ca 2B 2O 4的逐渐增多是介电损耗增加的主要原因㊂第4期卫志洋等:CaO-B2O3-SiO2微晶玻璃的制备及介电性能1281㊀图11㊀不同B2O3含量的CaO-B2O3-SiO2微晶玻璃的SEM照片Fig.11㊀SEM images of CaO-B2O3-SiO2glass-ceramics with different B2O3content图12㊀不同B2O3含量的CaO-B2O3-SiO2微晶玻璃的介电常数和介电损耗Fig.12㊀Dielectric constant and dielectric loss of CaO-B2O3-SiO2glass-ceramics with different B2O3content㊀㊀表3为本文与几种当前商用LTCC基板材料在性能上的对比,可知本文材料基本可以达到当前材料应用的要求㊂表3㊀本文与几种典型商用LTCC基板材料对比Table3㊀This thesis compares with several typical commercial LTCC substrate materialsLTCCs(main composition)Supplierεr tanδ/10-3CTE/(10-6㊀ħ-1) A6M(CaO-B2O3-SiO2)Ferro 5.90<2@10.0GHz7.00C0-d720(MgO-Al2O3-SiO2)Kyocera 4.900.85@1MHz 2.10951(Al2O3+CaZrO3+glass)Dupont7.806@3.0GHz 5.80 This thesis 5.85 1.37@10.0GHz7.163㊀结㊀论1)通过熔融水淬法制备出的CBS微晶玻璃密度为2.54g/cm3,试样的烧结温度为900ħ,满足温度方1282㊀ 玻璃材料与玻璃技术 专题(II)硅酸盐通报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第43卷面基板材料的要求㊂2)增加Ca2+能够破坏Si O键的结构,使硅灰石晶相的质量分数上升;当缺乏Ca2+时,[SiO4]会与[SiO4]结合,生成SiO2相㊂钙离子的极化作用导致玻璃网络的极性增加,最终导致介电常数的增加㊂硼的存在加速了玻璃化,降低了玻璃的熔点,晶相的析出更加容易,硅灰石晶相数量的增加,会影响材料的介电性能㊂介电常数先增加后减少,介电损耗则相反㊂3)通过调节m(CaO)/m(SiO2)质量比以及B2O3含量得到了性能良好的微晶玻璃㊂当m(CaO)/m(SiO2)质量比为0.89,B2O3质量分数为15%时,热膨胀系数为7.16ˑ10-6㊀ħ-1,介电常数为εr为5.85,介电损耗tanδ为1.37ˑ10-3(10GHz)㊂参考文献[1]㊀LIN Z H,LI M H,HE J Q,et al.Effect of Ta2O5addition on the structure,crystallization mechanism,and properties of CaO-B2O3-SiO2glassesfor LTCC applications[J].Ceramics International,2023,49(3):4872-4880.[2]㊀曹㊀禹,海㊀韵,朱宝京,等.低温共烧陶瓷用玻璃材料研究进展[J].硅酸盐学报,2022,50(4):1182-1192.CAO Y,HAI Y,ZHU B J,et al.Research progress on glass materials for low-temperature co-fired ceramics[J].Journal of the Chinese Ceramic Society,2022,50(4):1182-1192(in Chinese).[3]㊀WANG M,ZUO R Z,JIN J,et al.Investigation of the structure evolution process in sol-gel derived CaO-B2O3-SiO2glass ceramics[J].Journalof Non-Crystalline Solids,2011,357(3):1160-1163.[4]㊀周丹丹.低温共烧陶瓷CaO-B2O3-SiO2的组成㊁结构与性能的研究[D].上海:华东理工大学,2018.ZHOU D D.Study on the component,structure and properties of low temperature sintered CaO-B2O3-SiO2ceramics[D].Shanghai:East China University of Science and Technology,2018(in Chinese).[5]㊀JIA A Q,ZHANG W J,CHENG X Y,et al.Effects of B2O3contents on crystallization behaviors and dielectric properties of CaO-B2O3-SiO2glass ceramics[J].Key Engineering Materials,2016,680:301-305.[6]㊀DAI B,ZHU H K,ZHOU H Q,et al.Sintering,crystallization and dielectric properties of CaO-B2O3-SiO2system glass ceramics[J].Journal ofCentral South University,2012,19(8):2101-2106.[7]㊀HE D F,GAO C.Effect of boron on crystallization,microstructure and dielectric properties of CBS glass-ceramics[J].Ceramics International,2018,44(14):16246-16255.[8]㊀CHIANG C C,WANG S F,WANG Y R,et al.Characterizations of CaO-B2O3-SiO2glass-ceramics:thermal and electrical properties[J].Journal of Alloys and Compounds,2008,461(1/2):612-616.[9]㊀韦鹏飞,郝凌云,杨晓莉,等.Ca/Si摩尔比对CBS系微晶玻璃结构与性能的影响[J].电子元件与材料,2014,33(2):65-67.WEI P F,HAO L Y,YANG X L,et al.Effect of Ca/Si mol ratio on microstructure and properties of CaO-B2O3-SiO2glass ceramics[J].Electronic Components and Materials,2014,33(2):65-67(in Chinese).[10]㊀SHAO H B,WANG T W,ZHANG Q T.Preparation and properties of CaO-SiO2-B2O3glass-ceramic at low temperature[J].Journal of Alloysand Compounds,2009,484(1/2):2-5.[11]㊀FU Y,LI P Z,TAO H J,et al.The effects of Ca/Si ratio and B2O3content on the dielectric properties of the CaO-B2O3-SiO2glass-ceramics[J].Journal of Materials Science:Materials in Electronics,2019,30(15):14053-14060.[12]㊀ZHU H K,ZHOU H Q,LIU M,et al.Microstructure and microwave dielectric characteristics of CaO-B2O3-SiO2glass ceramics[J].Journal ofMaterials Science:Materials in Electronics,2009,20(11):1135-1139.[13]㊀MAO H J,WANG F L,CHEN X Y,et al.Preparation of BaO-MgO-Al2O3-SiO2/Al2O3glass-ceramic/ceramic LTCC substrate material formicrowave application[J].Journal of Materials Science:Materials in Electronics,2023,34(4):247.[14]㊀KINGMA K J,HEMLEY R.Raman spectroscopic study of microcrystalline silica[J].American Mineralogist,1994,98(7):975-978.[15]㊀BATES J B.Raman spectra ofαandβcristobalite[J].The Journal of Chemical Physics,1972,57(9):4042-4047.[16]㊀KUNRCXR J D.Raman and infrared study of pressure-induced structural changes in CaMgSirO6,and CaSiO,glasses[J].AmericanMineralogist,1992,77,258-269.[17]㊀WANG S F,LAI B C,HSU Y F,et al.Dielectric properties of CaO-B2O3-SiO2glass-ceramic systems in the millimeter-wave frequency range of20-60GHz[J].Ceramics International,2021,47(16):22627-22635.[18]㊀LI J F,SUN Y Q,LI Z M,et al.Short-range and medium-range structural order in CaO-SiO2-TiO2-B2O3glasses[J].ISIJ International,2016,56(5):752-758.[19]㊀PARTYKA J,LES'NIAK M.Raman and infrared spectroscopy study on structure and microstructure of glass-ceramic materials fromSiO2-Al2O3-Na2O-K2O-CaO system modified by variable molar ratio of SiO2/Al2O3[J].Spectrochimica Acta Part A:Molecular and Biomolecular Spectroscopy,2016,152:82-91.第4期卫志洋等:CaO-B2O3-SiO2微晶玻璃的制备及介电性能1283㊀[20]㊀TSAI Y L,HUANG E,LI Y H,et al.Raman spectroscopic characteristics of zeolite group minerals[J].Minerals,2021,11(2):167.[21]㊀HUANG B H,XIA T,SHANG F,et al.A new BaB2O4microwave dielectric ceramic for LTCC application[J].Journal of the European CeramicSociety,2023,43(14):6107-6111.[22]㊀ZHANG P,HAO M M,XIAO M,et al.Crystal structure and microwave dielectric properties of novel BiMg2MO6(M=P,V)ceramics with lowsintering temperature[J].Journal of Materiomics,2021,7(6):1344-1351.[23]㊀LIU J Z,WU X F,XU N X,et al.Crystallization,sinterability and dielectric properties of CaO-B2O3-SiO2glass ceramics with Al2O3additives[J].Journal of Materials Science:Materials in Electronics,2015,26(11):8899-8903.[24]㊀关振铎,张中太,焦金生.无机材料物理性能[M].2版.北京:清华大学出版社,2011.GUAN Z D,ZHANG Z T,JIAO J S.Physical properties of inorganic materials[M].2nd ed.Beijing:Tsinghua University Press,2011(in Chinese).[25]㊀YAN T N,ZHANG W J,MAO H,et al.The effect of CaO/SiO2and B2O3on the sintering contraction behaviors of CaO-B2O3-SiO2glass-ceramics[J].International Journal of Modern Physics B,2019,33(9):1950070.[26]㊀ZHU H Y,FU R L,AGATHOPOULOS S,et al.Crystallization behaviour and properties of BaO-CaO-B2O3-SiO2glasses and glass-ceramics forLTCC applications[J].Ceramics International,2018,44(9):10147-10153.[27]㊀DING Y Y,LIU S X,LI X Y,et al.Luminescent low temperature co-fired ceramics for high power LED package[J].Journal of Alloys andCompounds,2012,521:35-38.[28]㊀WANG S F,LAI B C,HSU Y F,et al.Physical and structural characteristics of sol-gel derived CaO-B2O3-SiO2glass-ceramics and theirdielectric properties in the5G millimeter-wave bands[J].Ceramics International,2022,48(7):9030-9037.[29]㊀ZHOU X H,LI E Z,YANG S L,et al.Effects of La2O3-B2O3on the flexural strength and microwave dielectric properties of low temperatureco-fired CaO-B2O3-SiO2glass-ceramic[J].Ceramics International,2012,38(7):5551-5555.[30]㊀ALENCAR M V S,BEZERRA G V P,SILVA L D,et al.Structure,glass stability and crystallization activation energy of SrO-CaO-B2O3-SiO2glasses doped with TiO2[J].Journal of Non-Crystalline Solids,2021,554:120605.[31]㊀FU S L,HSI C S,KANG C Y,et al.Investigations of lead-free glasses for post-fired and embedded thick film resistors[J].Key EngineeringMaterials,2013,573:137-142.[32]㊀HAJIAN A,ARTEMENKO A,KROMKA A,et al.Impact of sintering temperature on phase composition,microstructure,and porosificationbehavior of LTCC substrates[J].Journal of the European Ceramic Society,2022,42(13):5789-5800.[33]㊀DONG C,WANG H,YAN T N,et al.The influence of CaF2doping on the sintering behavior and microwave dielectric properties of CaO-B2O3-SiO2glass-ceramics for LTCC applications[J].Crystals,2023,13(5):748.[34]㊀LU Y,SHAN Y T,GUO X,et al.Effect of silica addition on microstructure,sintering behavior,and dielectric properties of borosilicateglass/alumina composites for LTCC application[J].Journal of Materials Science:Materials in Electronics,2023,34(5):443. [35]㊀任海深.B2O3-La2O3-MgO-TiO2微晶玻璃基低温共烧陶瓷研究[D].上海:中国科学院上海硅酸盐研究所,2018.REN H S.Study on B2O3-La2O3-MgO-TiO2glass-ceramics based LTCC materials[D].Shanghai:Shanghai Institute of Ceramics,Chinese Academy of Sciences,2018(in Chinese).。
微晶玻璃
一、机械工程技术领域
1、机械轴承：表面光洁度高. 2、用于强腐蚀性气体、液体的轴承、阀门及管道. 3、用作热交换器的孔圆盘 二、电力工程及电子技术领域
1、用作高频绝缘及高压绝缘套管材料 2、在电子技术领域中制作预制电路，包括“多层电路板” 3、在电子计算机中制作高精密的硅片元件(扩散性) 4、高频介电材料 5、光电材料 三、光学领域
0.2~0.4
注:[1]瞬间负重造成破坏所必需的能量; [2]室温,1%酸、碱深液浸泡,20 天后的失重率;
2.微晶玻璃特点 [3]室温放置20小时,-10℃放置4小时, 反复20次后的失重率。
微晶玻璃具有比一般玻璃更为优良的特性，主要表现为：
1、具有更加稳定的化学性能：抗水合，抗水化能力，抗阳离子交 换能力；
2、关于晶化炉 方案A：建造一条140米长的晶化隧道窑。（造价每米约3万元） 优点：能连续生产 能耗较低。 缺点：在晶化不同规格和品种的微晶玻璃板时 调整较 方案B：建造一座或两座142立方米梭式窑。（造价每立方米约0.8万
元） 优点：生产灵活、调试灵活、产品质量好 还可生产弧形
板。
缺点：本来能耗较高是梭式窑的最大缺点（如下图台车式微 晶玻璃晶化炉）
砂
方解石
长石
纯碱
其它
（2）、把混匀原料送进熔窑进行高温熔化澄清后通过流液道流人 料池, 流下时用加压水枪冲水急冷, 使玻璃体水淬成6mm以下的玻璃颗粒 后脱水排升, 再靠自身温度烘干, 过筛后提升进熟料仓备用。
提到窑头料仓 提到窑头料仓
混合 混合 称量 称量
其工艺流程如下:
水淬 水淬 澄清 澄清 熔化 熔化 投料 投料 进仓 进仓 筛分 筛分 脱水 脱水
微晶玻璃板色彩丰富而均匀，无色差，光泽柔和晶莹，外观酷似天 然石材，而机械性能指标、化学稳定性、耐久性、表面光洁度、环保及 加工性能等方面都超过花岗石。
微晶玻璃
1.1微晶玻璃简介1.1.1微晶玻璃微晶玻璃（glass-ceramics）又称玻璃陶瓷或结晶化玻璃[1]，微晶玻璃是把加有晶核剂(或不加晶核剂)的特定组成的玻璃在一定条件下进行热处理，使原有单一的玻璃相形成了由微晶相和玻璃相均匀分布的复合材料[2]。
微晶玻璃的结构与性能，和陶瓷、玻璃均不同，微晶玻璃的性能由晶相和玻璃相的化学组分及他们的数量决定，所以它集中了两者的特点，成为一类特殊的材料，因其可用矿石、工业尾矿、冶金矿渣、粉煤灰等作为主要生产原料，且生产过程可以实现固体废弃物的整体利用和零排放，产品本身无放射性污染，故又被称为环保材料或绿色材料。
微晶玻璃具有原料来源广、制备工艺简单、可与金属焊接等诸多优点，可作为结构材料、光学材料、电学材料、建筑装饰材料等，广泛应用于建筑、医疗、航空、国防以及生活等各个领域。
尽管微晶玻璃发展己有50多年的历史，但有关各类微晶玻璃的研究开发和应用依然十分活跃，已成为新型陶瓷材料开发应用的研究重点之一。
[3]1.1.2微晶玻璃成分对微晶玻璃来说，它的结构由材料的组成和热处理工艺共同决定。
其中组成对玻璃析晶性能和主晶相的形成有着很大的影响，对微晶玻璃的内部结构起到决定性的作用。
随着成分的变化，微晶玻璃结构及性能发生改变。
实际上,玻璃成分是通过结构决定了性质,即成分、结构、性能间存在的总规律是:微晶玻璃成分通过对结构的影响而决定了其性能。
微晶玻璃不同于一般系统的玻璃,其结构中既存在玻璃相，亦存在有一定晶相，玻璃相结构和晶相性质共同作用决定了微晶玻璃的性能。
从玻璃形成条件看，其组分中必须含有可以形成玻璃的氧化物，如SiO2、B2O3和P2O5，同时还必须含有一定量的中间氧化物，如CaO和MgO等。
在研究中对料方调整按下列依据进行：(1)SiO2SiO2是构成微晶玻璃骨架网络的主要氧化物，它的含量不仅决定玻璃的主要化学性质和性能指标，而且对玻璃的粘度影响很大，是熔化、澄清及成形的关键性因素。
微晶玻璃第三章
3结构众所周知，微晶玻璃是由晶相和玻璃相组成的。
晶相是多晶结构，晶粒细小，比一般结晶材料的晶体要小得多，一般为0.1～0.5μm，晶体在微晶玻璃中为空间取向分布。
在晶体之间残留的玻璃相，玻璃相把数量巨大、粒度细微的晶体结合起来。
在晶体含量方面可以从不含晶体的玻璃，逐渐变化到含有90％以上微晶的多晶体。
而玻璃相的数量可以从5％变化到50％以上。
晶化后残余玻璃相是很稳定的，在一般条件下不会析晶。
因此，微晶玻璃是晶体和玻璃体的复合材料，其性能由两者的性质及数量比例决定。
由于微晶玻璃的结构来源于原始玻璃的组成、结构、分相、析晶以及玻璃熔体的成核和晶体生长过程，因此，本章首先从玻璃的基础知识开始讨论。
3.1玻璃的定义、通性与结构3.1.1玻璃的定义3.1.1.1 广义上的定义玻璃是呈现玻璃转变现象的非晶态固体。
所谓玻璃转变现象是指当物质由固体加热或由熔体冷却时，在相当于晶态物质熔点绝对温度的1/2～2/3温度附近出现热膨胀、比热容等性能的突变，这一温度称为玻璃转变温度。
3.1.1.2 狭义上的定义玻璃是一种在凝固时基本不结晶的无机熔融物，即通常所说的无机玻璃，最常见的为硅酸盐玻璃。
3.1.2玻璃的通性3.1.2.1各向同性硅酸盐熔体内形成的是相当大的、形状不规则的近程有序、远程无序的离子聚合结构，玻璃态结构类似于硅酸盐熔体结构。
因此，玻璃和非晶态的原子排列都是近程有序、远程无序的，结构单元不像晶体那样按定向排列，它们在本质上呈各向同性，例如玻璃态物质各方向的硬度、弹性模量、热膨胀系数、折射率、导电率等都是相同的。
因此，玻璃的各向同性是统计均质结构的外在表现。
3.1.2.2介稳性玻璃在熔体冷却过程中，黏度急剧增大，质点来不及作有规则排列，释放能量较结晶潜热（凝固热）小，因此，玻璃态物质比相应的结晶态物质含有较大的能量。
玻璃不是处于能量最低的稳定状态，而是处于能量的介稳状态，如图3－1所示。
3.1.2.3无固定熔点玻璃态物质由固体转变为液体是在一定的温度范围（软化温度范围）内进行的，不同于结晶态物质，它没有固定的熔点。
