地形图测绘
地形图的测绘方法

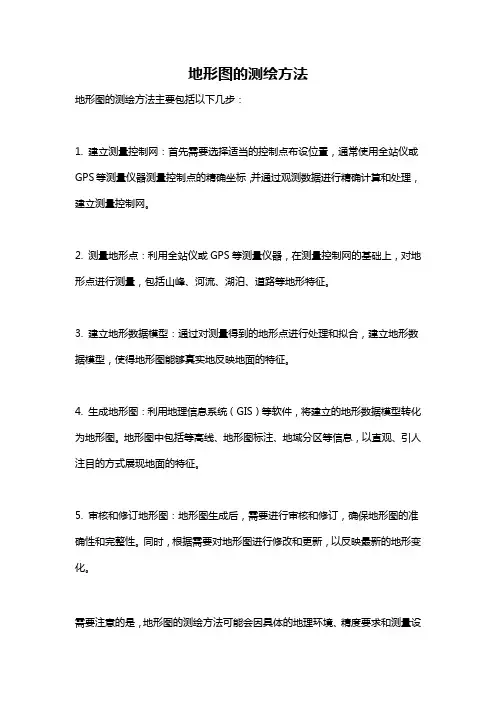

地形图的测绘方法
地形图的测绘方法主要包括以下几步：
1. 建立测量控制网：首先需要选择适当的控制点布设位置，通常使用全站仪或GPS等测量仪器测量控制点的精确坐标，并通过观测数据进行精确计算和处理，建立测量控制网。
2. 测量地形点：利用全站仪或GPS等测量仪器，在测量控制网的基础上，对地形点进行测量，包括山峰、河流、湖泊、道路等地形特征。
3. 建立地形数据模型：通过对测量得到的地形点进行处理和拟合，建立地形数据模型，使得地形图能够真实地反映地面的特征。
4. 生成地形图：利用地理信息系统（GIS）等软件，将建立的地形数据模型转化为地形图。
地形图中包括等高线、地形图标注、地域分区等信息，以直观、引人注目的方式展现地面的特征。
5. 审核和修订地形图：地形图生成后，需要进行审核和修订，确保地形图的准确性和完整性。
同时，根据需要对地形图进行修改和更新，以反映最新的地形变化。
需要注意的是，地形图的测绘方法可能会因具体的地理环境、精度要求和测量设
备的不同而有所差异。
在实际操作中，需要结合实际情况灵活运用各种测量技术和工具。
测量学 第8章 地形图的测绘
例如：河流名、 厂矿名、道路 名等。
地物符号——比例符号
房屋
竹林 灌木 阔叶林 草地
地物符号——非比例符号
方柱
圆柱（电杆） 气象站 路灯 喷水池
假山
避雷针
亭
碉堡
窨井
井
纪念碑 里程桩 旗杆 水塔
塔
烟囱
灯塔
地物符号 ——线形符号
围墙 土围墙 1：2000图中的围墙 栅栏 铁丝网 绿篱 行列树
土坎 加固的坎 斜坡 加固斜坡 土垅 围墙 城墙 已毁城墙
② 正确处理视距长度。取决于测点间距离、比例尺、 碎部点性质。长——精度低，短——速度慢。
③ 合理掌握碎部点密度（特别是地貌点，必须是特 征点。 ④ 适当取舍（小路、树，起方位作用）。
⑤ 工作有计划，一般从图廓边开始。（针对你们， 刚开始尽量先测简单的地方，慢慢熟练）
⑥ 加强测绘工作检查（搬站检查零方向）图上所有 文字和注记尽量字头朝北.
等高线勾绘
先勾地性线（连接地貌特征点），再内 插等高线。
原理：比例内插法
（1）相邻两点的坡度视为均匀坡度。
（2）等高线之间的平距与高差成正比。
方法：计算法、目估法、图解法
步骤：定有无、定条数、定两端、平分中间
21.2 A 22 27.6 27 B
23
24
25
26
图上： 48mm / 6.4m = 7.5mm / m
1：2000
1：50000 1：500000
1：5000
1：100000 1：1000000
1：200000 1：250000
大比例尺地形图的用途
3、比例尺的精度
地形图上0.1mm长度所表示的实地水平距离
7地形图测绘
地貌特征点选择
地貌特征点就是地面坡度及方向变化点。
地貌碎部点应选在最能反应地貌特征的山顶、鞍 部、山脊(线)、山谷(线)．山坡、山脚等坡度变化 及方向变化处。
1∶2000
测量员： 绘图员： 检查员：
图 9·5 图名、图号、接图表
5、地物符号
① 比例符号：轮廓较大的地物，能按比例尺把它们的形状、
大小和位置缩绘在图上的符号。如，房屋、运动场、湖泊、森 林、田地等，这类符号表示出地物的轮廓特征。
② 非比例符号：轮廓较小的地物，或无法将其形状和大小
按比例画到图上的地物，则采用一种统一规格、概括形象特征 的象征性符号表示地物的位置，不表示地物的形状和大小。如 三角点、水准点、独立树、里程碑、水井和钻孔等。
23 22 21 20 18
•
•
•
助曲线：更细小的变化还可 用四分之一基本等高距 用短 虚线 加密的等高线。
20
h = 2 m
等高线的特性
1）同一条等高线上的点，其高程必相等。
2）等高线均是闭合曲线，如不在本图幅内闭合，则必 在图外闭合，故等高线必须延伸到图幅边缘。
3）除在悬崖或绝壁处外，等高线在图上不能相交 或重 合。 4）等高线的平距小，表示坡度陡，平距大则坡度缓， 平距相等则坡度相等，平距与坡度成反比。 5）等高线和山脊线、山谷线成正交。与山脊线相交的 等高线凸向高程低的方向；与山谷线相交的等高线 凸向高程高的方向。 6）等高线不能在图内中断，但遇道路、房屋、河流等 地物符号和注记处可以局部中断。
地形图测绘
破 破坏房屋
1.5
2.0
Ⅱ京石5 32.804
棚房
地物符号（ 地物符号（二）
1.0
4.0 2.0
2.0
2.0
I-16 84.46
1.5 4.0
1.0
地物符号（ 地物符号（三）
地物符号的分类： 地物符号的分类： 分为比例符号、非比例符号与半比例符号。 分为比例符号、非比例符号与半比例符号。 比例符号：形状大小可按比例尺缩绘在图上； (1)比例符号：形状大小可按比例尺缩绘在图上； 非比例符号： (2) 非比例符号 ： 无法将其形状和大小按比例注在 图上， 则不考虑其实际大小而采用规定的符号表示。 图上 ， 则不考虑其实际大小而采用规定的符号表示 。 半比例符号（ 线性符号） (3) 半比例符号 （ 线性符号 ） ： 长度可按比例表示 宽度不按比例表示； 宽度不按比例表示； 其次，还有注记符号 为表示地物的名称、种类、 注记符号（ 其次，还有注记符号（为表示地物的名称、种类、 特征等，对地物加以说明所采用的文字、 特征等，对地物加以说明所采用的文字、数字或特 有的符号） 有的符号）
地形比例尺的精度（地形图精度） 地形比例尺的精度（地形图精度） 概念：相当于图上0.1mm的实地水平距离。 概念：相当于图上0.1mm的实地水平距离。 0.1mm的实地水平距离
下表为几种比例尺的比例尺精度： 下表为几种比例尺的比例尺精度：
比例尺 比例尺精度 1：500 0.05 m 1：1000 0.1 m 1：2000 0.2 m 1：5000 0.5 m 1：10000 1.0 m
10.2a、10.2b、10.2c、10.2d、 （见P214图10.2a、10.2b、10.2c、10.2d、）
例：地物符号（一） 地物符号（
测量学 第七章 地形图的测绘与应用
2.矩形分幅与编号
——以坐标格网线划分图幅范围，通常使用于 1:5000以下的大比例尺地形图分幅。
(1)采用图幅西南角坐标公里数编号的正方形分幅
基本分幅： 1:5000
比例尺 图幅大小
(厘米)
1:5000 1:2000 1:1000 1:500
40×40 50×50 50×50 50×50
实地面积
三、地形图的图式符号
《地形图图式》是由国家测绘局统一制定的 地物、地貌符号的总称(见表9-2)。图式符号 分以下两类：
(一)地物符号 (二)地貌符号
(一)地物符号
1.比例符号——轮廓大，按比例缩小；
2.非比例符号——轮廓小，重要，用专用符号表示； 四类专用符号： 几何图形符号，地物中心即几何图形中心； 宽底符号，底线中心即地物中心； 直角形底符号，其直角顶即地物中心； 不规则几何图形符号，其下方端点连线中心即 地物中心。
下图所示为东半球北纬1:100万地图的国际分幅和编号
北京某处的纬度为北纬 39°56′23″，经度为东经 116°22′53″， 则所在的1:100万比例尺图的图幅号是J-50
3.梯形分幅与编号
（1）旧的国家基本比例尺地形图的分幅与编号
1：50万、1：25万、1；10万地形图的分幅与编号
这三种地图编号都是在l：100万图号后分别加上自己的代 号所成。
H50C002004
002 004
小比例尺地形图
*比例尺的大小即比例尺分数值的大小。
4.比例尺精度
——图上0.1mm所代表的实地长度(受人眼判断力限制所致)。
表9-1
比 例 尺 1 500 1 1000
比例尺精度
（cm）
5
10
地形图的测绘
d 1 D M
§9-1 地形图的比例尺
比例尺的大小是以比例尺的比值来衡量的，比例尺分
母愈大，比例尺愈小；反之，比例尺分母愈小，则比 例尺愈大
大比例尺:1:500、1:1000、1:2000、1:5000
中比例尺:1:1万、1:2.5万、1:5万、1:10万 小比例尺:1:20万、1:50万、1:100万
小与地面坡度有关.等高线平距越小,地面坡度越大; 平距越大,坡度越小.可根据地形图上等高线的疏与 密来判定地面坡度的缓与陡
图9-5 等高线平距与地面坡度的关系
§9-3 地貌符号
（三）等高线的种类
1.首曲线 首曲线也叫基本等高线,是指按基本等高距绘成的等 高线,用细实线描绘 2.计曲线 为便于读图,自高程起算面开始,每隔四条首曲线加 粗描绘的等高线,也叫加粗等高线,用粗实线描绘,并 在适当位置断开注记高程 3.间曲线 当首曲线不能显示某些局部地貌时,按二分之一基本 等高距绘成的等高线,也叫半距等高线,用长虚线表 示,仅在局部地区使用,可不闭合
§9-5地形图的测绘方法
4.管线的测绘 架空管线在转折处的支架塔柱实测,塔柱上有变压器,变 压器位置按其与塔柱的相应位置绘出。 5.水系的测绘 水系包括河流、渠道、湖泊、池塘等地物,无特殊要求时 均以岸边为界,如果要求测出水涯线（水面与地面交 线）.洪水位（历史上最高水位）及平水位（常年一 般水平位置）,按要求在调查研究的基础上进行测绘。 河流两岸一般不大规则,在保证精度前提下,对于小的弯 曲和岸边不甚明显的地段可适当取舍.在图上只能以 单线表示的小沟,不必测绘两岸
§9-5地形图的测绘方法
二、选择碎部点
地物点:反映地物轮廓和几何位置的点称为地物特征点,简 称地物点,例如,房屋角点.道路中线或边线.河岸线.各种地 物转折、变向点等 地貌特征点:地面坡度变化点和方向变换点.峰顶.鞍部的中 心.盆地的最低点等 地貌可近似地看作由许多形状.大小和坡度方向不同的斜面 组成,这些斜面的交线称为地貌特征线（也叫地性线）,如 山脊线.山谷线 山脊线或山谷线上变换方向之点为方向变换点,方向变换点 之间的边线称为方向变换线;两个倾斜度不同坡面的交线叫 倾斜变换线。
第7章 地形图测绘
2、等高距和等高线平距
等高距：相邻等高线间的高差（h）。
一个测区内（同一幅地形图）只能采用一个等高
距，称为基本等高距 。
等高线平距：图中相邻等高线间的水平距离（d）。
地面的坡度：是等高距和平距的比值。
h i d M
式中：M——数字比例尺字母 。
由等高线平距判断坡度:
平距越大，坡度越小，等高线稀疏 平距越小，越度越大，等高线稠密
确定格网线的坐标、 注记。
确定控制点所在的方 格，按比例尺展出。 检查：在图上量取相 邻控制点间的距离。 其与理论值之差图上 0.3mm。
0.50.5
1000
900
B 6.45
800
700
600
500 500
A 4.50
600
700 800 1:1000
900
1000
二、碎步点的测绘方法（平面位置）
房屋
竹林 灌木 阔叶林 草地
非比例符号 轮廓较小的地物，或无法将其形状和大小
按比例画到图上的地物，如三角点、水准点、独立树、里 程碑、水井和钻孔等，则采用一种统一规格、概括形象特 征的象征性符号表示，这种符号称为非比例符号，只表示 地物的中心位置，不表示地物的形状和大小。
方柱
圆柱（电杆） 气象站 路灯 喷水池
第7章 地形图测绘
学习目标：
掌握：比例尺及比例尺精度，利用等高线表示地貌， 大比例尺地形图测绘。 了解：地图及地形图基本知识，地图投影及地图编 制，数字化测图，地籍图与房产图测绘。
7.1 地形图的基本知识
一、 地形图的基本概念与分类
地物：地球表面的固定物体，边界线或特征点； 地貌：地球表面各种高低起伏的形态，等高线； 地形：地物和地貌的总称；
地形图测绘(工程测量课件)
2）全站仪的数据采集
1
建立文件
（1） 准备工作
2
将已知控制点输入到文件
3 测量前的设置
（2）测站定向
①在已知点上将 全站仪对中、整平， 量取仪器高和棱镜高。
②测站定向。
（3）数据采集。
①检查。首先实测定向点坐标，然后检查定向点 坐标的测量值与理论值是否一致，若一致则按“是 （F3）”键。
②数据采集。执行“前视/侧视（F3）” →“测 量（F3）”→“坐标（F3）”→“记录存储（F3）” 命令重复采集其他碎部点。在采集过程中，如棱镜高 发生变化，需重新输入棱镜高，否则可按F4键，同前。
1）全站仪数据采集的通用方法
（1）准备工作。 ①建立文件（项目、任务）。 ②将已知控制点数据输入到文件。已知的控制点数据可以通过手
工键入，也可以通过通信方法传输至全站仪新建的文件中。因此， 此过程可以在室内完成。
（2）测站的定向与检查。
①仪器对中与整平。在已知点上整平全站仪，对中偏差 应小于3 mm
3 .直角坐标法 用卷尺量出x、y，来 确定碎部点。适用于靠近控 制点的连线，垂距y较短的 情况。
4. 距离交会法 测定已知点至碎部点的距 离来确定碎部点的平面位置。 已知点不一定是测站点， 可能是测定位置的碎部点。
野外数据的采集 数字化测图概述
广义的数字化测图包括：利用全站仪或GPS RTK（全球定位系统的载波相位动态实时差分技 术）等测量仪器进行的野外数字化测图；利用手扶 跟踪数字化仪或扫描数字化仪将纸质地形图数字化； 利用航空摄影相片或遥感影像进行数字化处理等技 术。在实际应用中，大比例尺数字化测图主要是指 利用全站仪或GPS RTK等工具进行野外采集并在 室内成图，即野外数字化测图。
地形图测绘方案
地形图测绘方案一、引言地形图测绘是指通过测量地面上的各种地形地貌特征，制成地图以反映地面的形态和地貌分布特征。
地形图测绘在地质勘探、环境规划、土地开发等领域有着重要的应用。
为了获得准确可靠的地形图数据，需要制定详细的测绘方案，包括选取适当的测量方法和仪器设备等。
二、测绘方法和工具1.方法选择地形图测绘可以采用多种方法，包括地面测量和航测两种主要方式。
根据具体情况选择合适的测绘方法，综合考虑测绘精度、成本和工作效率等因素。
•地面测量法：地面测量法是指在地面上通过人工或机械测量设备，对地面进行点测或线测，然后根据这些数据进行插值或外推得出地形图。
常用的地面测量方法包括全站仪测量、电子经纬仪测量和GPS定位测量等。
•航测法：航测法是指通过航空器携带的测量设备，对地面进行空中摄影测量，然后通过图像解译和数字处理得出地形图。
航测法可以分为航片测量和航空激光雷达测量两种方法。
2.工具准备根据选择的测绘方法，准备相应的测量设备和工具。
具体的工具包括以下几个方面：•地面测量工具：全站仪、电子经纬仪、GPS定位设备、测量杆等。
•航测工具：航空相机、航空激光雷达设备、摄影测量软件等。
•数据处理工具：数字地形模型（DTM）软件、地理信息系统（GIS）软件等。
三、测绘过程1.地面测量过程地面测量过程包括以下几个步骤：1.确定测区范围：根据地理要求和测绘任务需求，确定测区的范围和边界。
2.设置控制点：根据测区范围，设置一定数量的控制点，用于定位和校正测量数据。
3.进行地面测量：根据测区的实际情况，选择合适的测量方法和仪器设备，进行地面测量工作。
4.采集数据：通过测量仪器，采集地面测量的数据，在各个控制点和待测点处测量地形高程和坐标等信息。
5.数据处理：将采集到的数据进行处理和分析，生成地形图最初的数据基础。
2.航测过程航测过程包括以下几个步骤：1.飞行计划：根据测区范围和特点，制定航测的飞行计划，包括飞行高度、相机安装角度等参数。
测量地形图测绘
保障公共安全
测量地形图测绘在灾害预警、应急救援、公 共安全等领域发挥着重要作用，能够为政府 和相关部门提供及时、准确的地理信息数据 。
测量地形图测绘的历史与发展
历史回顾
测量地形图测绘起源于古代，随 着科技的发展和进步，逐渐形成
了现代测量技术体系。
技术进步
随着卫星遥感、无人机、激光雷达 等新技术的应用，测量地形图测绘 的精度和效率得到了极大的提高。
3
人工智能与机器学习
人工智能和机器学习技术可用于自动化数据处理 和地图绘制，提高工作效率和减少人为误差。
பைடு நூலகம்
数据处理与自动化的提高
数据融合与集成
01
将不同来源和类型的地理数据融合，提高地形图测绘的完整性
和准确性。
自动化地图绘制
02
利用计算机软件和算法实现地图绘制的自动化，减少人工干预
和误差。
数据质量控制
发展趋势
未来，测量地形图测绘将朝着智能 化、自动化、精细化方向发展，为 地理信息应用提供更加全面、准确 的数据支持。
02 测量地形图测绘的方法与 技术
全站仪测量法
全站仪是一种集测距仪、电子经纬仪 和计算机技术于一体的智能型测量仪 器。
全站仪测量法精度高，适用于中小型 地形图测绘项目。
通过全站仪进行地形测量时，需要布 设控制网，并逐一测量各控制点的三 维坐标。
遥感测量法具有快速、经济、覆盖范围广等优点， 适用于资源调查、环境监测等领域。
摄影测量法
摄影测量法利用摄影技术获取地物影 像信息，通过立体测图技术恢复地物 三维坐标。
摄影测量法精度高、成图速度快，适 用于城市规划、土地调查等领域。
03 测量地形图测绘的流程
准备工作
第七章 地形图的测绘g
拼接示例
砼4
地形图的整饰
—原图经拼接和检查后，还应按规定的地形 图图式符号对地物、地貌进行清绘和整饰， 使图面更加合理、清晰、美观。 —整饰的顺序是“先图内后图外，先地物后 地貌，先注记后符号”。 —等高线不能通过注记和地物。 —最后按图式要求注明图名、图号、比例尺、 坐标系统及高程系统、施测单位、测绘者及 施测日期等。
(1)水平距离
与视准轴垂直位置相应 的尺间隔l l cos 倾斜距离D kl kl cos 水平距离D D cos kl cos2
(2)高差
hAB h i v 高差主值 h D sin kl cos . sin 则有hAB 或hAB 1 Kl sin 2 i v 2 Dtga i v 1 Kl sin 2 2
视距测量的原理（视线水平时）
L
物镜 仪器中心 十字丝分划板 O F
l
d
φ
φ
a
f
p
δ
D
D d f 其中 f 令 K p f d .l p , f C ,有 D Kl C D 100l。
。
一般C 0， K 100 ， 于是
视距测量的原理（视线倾斜时）
X
Y
3.0-4.5
3.0-4.5
矩形分幅规格
比例尺 1:5000 1:2000 图幅(cm) 实际面积 (Km2) 40*40 4 50*50 1 一幅1:5000 含本图幅数 1 4
1:1000
1:500
50*50
50*50
0.25
0.0625
16
64
§7-6 视距测量
视距测量原理 视距测量的观测与计算 视距测量的误差及注意事项
地形图的测绘与应用地形图的测绘(工程测量)
量距直接方便而不必再进行换算；减小因图纸伸缩而引起的量距误差。
30+7.3=37.3m
一、地形图比例尺
3.比例尺精度
正常人的眼睛能分辨的最短距离是0.1mm，因此，地形图上0.1mm所代表的实地水平距离称为
比例尺的精度。
计算方法：比例尺精度=0.1mm×比例尺分母M
根据比例尺的精度，可以确定测图时地物应准确的程度。
四、地形图的地物符号
2.大比例尺地形图地物符号图式
四、地形图的地物符号
2.大比例尺地形图地物符号图式
1:500城区居民地地形图样图
四、地形图的地物符号
2.大比例尺地形图地物符号图式
1:1000城镇居民地地形图样图
四、地形图的地物符号
2.大比例尺地形图地物符号图式
1:2000城郊地形图样图
五、地形图的地貌符号
图上的位置，都是用符号表示的，称为地物符号。
根据地物的大小及描绘方法的不同，地物符号分为以下几种:
比例符号（真形符号，面状符号）
非比例符号（超比例符号，点状符号）
半比例符号（半依比例符号，线状符号）
地物注记（名称注记、数量注记、质量注记）
地形图图式制定原则：简明 象形 易于判读地物
四、地形图的地物符号
比例符号
定义：将地物按照地形图比例尺缩绘到图上的符号，称为比例符号。
例子：如房屋、农田、湖泊、草地等。
特点：不仅能反映出地物的平面位置，而且能反映出地物的形状与大小。
轮廓较大，形状和大小可以按测图比例尺
房屋
竹林
灌木
缩小，植被，土壤用符号，边界一般用虚
阔叶林
线，房屋可注记结构和层次
草地
四、地形图的地物符号
地形图测绘规范
地形图测绘规范地形图测绘规范是指在测绘过程中，按照一定的规范和标准，对地形地貌进行测量、绘制和描述的要求。
地形图是地理学研究和地理信息系统应用中常用的一种图件，它以等高线为主要表现形式，反映了地面的起伏情况和地貌特征。
下面将从测绘流程、测绘仪器和测量方法三方面介绍地形图测绘规范。
一、测绘流程地形图测绘的主要流程包括：前期准备、野外测量、数据处理和地图绘制。
1. 前期准备：确定测绘区域范围，并收集背景资料，如高程资料、地形图、影像图等。
2. 野外测量：在实地进行测量，包括高程测量、地貌测量和控制网的建立。
高程测量主要通过全站仪、水准仪等测量仪器进行，地貌测量可以通过GPS、倾斜仪、测距仪等仪器进行。
3. 数据处理：对野外测量数据进行处理和分析，包括数据的筛选、差值、配准等过程，形成清晰准确的等高线数据。
4. 地图绘制：根据数据处理结果，进行地图的绘制，包括等高线的绘制和附加符号的添加等。
二、测绘仪器地形图测绘常用的测量仪器包括全站仪、水准仪、GPS、测距仪和倾斜仪等。
1. 全站仪：全站仪是一种功能强大的测量仪器，在地形测绘中主要用于高程测量和地貌测量。
全站仪具有高度精度和自动化功能，能够提高测量效率和准确度。
2. 水准仪：水准仪主要用于高程测量，能够测量点之间的高差，也可以用于控制网的建立，提高地形图的精度。
3. GPS：GPS可以提供全球定位系统，能够在全球范围内进行高精度的定位和测量，广泛应用于地理测绘和导航领域。
4. 测距仪：测距仪主要用于测量距离和角度，可以配合全站仪进行高程测量和地貌测量，提高测量效率和准确度。
5. 倾斜仪：倾斜仪能够测量地面的倾斜角度和方向，对地形测绘中的地貌特征和地面辐射进行测量和分析。
三、测量方法地形图测绘常用的测量方法包括高程测量和地貌测量两种。
1. 高程测量：高程测量是地形图测绘中最基本和重要的工作，常用的方法包括水准测量、三角测量和差分测量。
水准测量通过水准仪进行，可以测量点之间的高差；三角测量通过测距仪和倾斜仪进行，可以测量点之间的距离和角度；差分测量通过全站仪进行，可以测量点之间的高差和坐标。
测绘地形图的方法
测绘地形图的方法
测绘地形图的方法主要有以下几种：
1. 条幅法：将地界线一次线性测量出来，然后在红蓝光绘图仪上编绘出来。
2. 直接导线法：选取山脊、河道、谷底或河床等要素的直线来进行测量，再用导线测量出其他要素。
3. 曲线导线法：选取地形要素的曲线作为导线，通过插值方法在导线上测量出其他要素。
4. 剖面测量法：选取沿着地面某一直线线段或闭合曲线剖面为测线，沿该线逐点测量地面高程。
5. 影像解译法：利用航空遥感影像或卫星遥感影像进行地物解译，识别地形要素，然后用数字化方式编绘地形图。
6. 栅格化法：将地形分割成网格，每个网格内的高程由数字高程模型（DEM）提供，以此来绘制地形图。
在实际操作中，常会结合多种方法进行测绘，以获得更准确和全面的地形数据。
地形图测绘
地形图测绘地形图测绘是利用地面测量仪器和方法，对地球上的地形进行测量、记录和呈现的一种地理测绘技术。
通过地形图测绘，我们可以了解到地表的起伏、坡度、地势等信息，为地理环境的研究和工程设计提供参考和支持。
地形图测绘可以分为宏观测绘和微观测绘两个方面。
宏观测绘是指以较大比例尺（例如1:50000、1:25000等）绘制的地形图，可以展示大范围地形的起伏和特征；微观测绘是指以较小比例尺（例如1:500、1:200等）绘制的地形图，可以展示细节丰富的地表起伏和特征。
地形图测绘的基本工具包括全站仪、水准仪、测绘杆、测量标志物等。
全站仪是一种多功能的测量仪器，可以同时测量方位角、高程角和斜距。
水准仪用于测量地面高程。
测绘杆和测量标志物则用于标示和记录地点和点位信息。
地形图测绘的测量方法包括三角测量法、水准测量法和测绘测量法等。
三角测量法是利用三角形的边长和角度关系，通过多次测量和计算来确定地点的坐标和高程。
水准测量法是利用水准仪和水平线的原理，测量高差和高程。
测绘测量法是利用测绘仪器和方法，对地点的坐标、高程和地形进行测量和记录。
地形图测绘在实际应用中有着广泛的用途。
在农业领域，地形图测绘可以用于土地分布、灌溉规划、排水设计等方面。
在城市规划中，地形图测绘可以用于道路、桥梁和建筑物等的设计和施工。
在环境保护中，地形图测绘可以用于自然资源调查、生态环境评估和土地利用规划等方面。
总之，地形图测绘是一种重要的地理测绘技术，可以为地理环境的研究和工程设计提供重要的参考和支持。
通过地形图测绘，我们可以全面了解地表的起伏和特征，为各行各业的工作提供支持和指导。
作为地理信息的重要组成部分，地形图测绘在实践中的应用必将越来越广泛。
9地形图测绘
表9-3 视距支导线技术要求
测图比例 尺
总长/m
最大视距 /m
边数
1∶1 000 100
70
2
1∶2 000 200
100
2
1∶5 000 400
250
2
往返距离 较差
1/150
备注
当距离小于 100m时，按 比例100m要
求
9.2.4 碎部测量的注意事项
（1）施测前应对竖盘指标差进行检测，要求小于1′。 （2）每一测站每测若干点或结束时，应检查起始方向是否
小方格的边长与其理 论值相差不应超过 0.2mm。
小方格对角线长度误 差不应超过0.3mm。
(4)．展绘控制点
展点前应根据测区所 在图幅的位置，将坐 标格网线的坐标值标 注在相应格网边线的 外侧。
展点时，要先根据控 制点的坐标，确定所 在的方格。
如控制点A的坐标，xA＝647.43m ，yA＝634.52m， 根据A点的坐标值即可确定其位置在plmn方格内； 再按y坐标值分别从l、p点按测图比例尺向右量34.52m，得a、b两点； 同法，从p、n点向上各量47.43m，得c、d两点； 连接a、b和c、d，其交点即为A点的位置。 同法展出其它各点，并在点的右侧注明点号和高程。进行点位的检查
9.2.1碎部点的选择
地物和地貌特征点，亦即地物和地貌的方向转折点和坡度变化点。 （1）地物特征点的选择
地物特征点一般是选择地物轮廓线上的转折点、交叉点，河流和道路的 拐弯点，独立地物的中心点等。 （2）地貌特征点的选择
最能反映地貌特征的是地性线（亦称地貌结构线：它是地貌形态变化的 棱线，如山脊线、山谷线、倾斜变换线、方向变换线等，例如，山顶的最 高点，鞍部、山脊、山谷的地形变换点，山坡倾斜变换点，山脚地形变换 点处 。 （3）碎部点间和视距的最大长度 碎部点间距和视距的最大长度一般应符合表7－1的规定。
地形图测绘
记处可以局部中断。
地形图的测绘方法 ——碎部测量
测图前的准备工作
• 资料收集和准备
– 测区地理和交通情况资料 – 测区的水平/高程控Hale Waihona Puke 点成果资料 – 测量规范、地图图式
• 图纸准备
– 绘图白纸（无格网，需手工绘制格网） – 聚酯薄膜（一般已有格网，无需手工绘制格网）
• 控制点的展绘
对角线法绘制格网
a
n
b
o
m
d
c
控制点展绘
391500 0
80800
0
60600
0
40400
0
20200
0
B
3 2 .5 4
f
h
A 4 6 .7 8
2 0 .3 4
2 3 .4 3 iD j e 27.81 g C 1 2 .3 2
地物的表示
• 地面上的地物，如房屋、道路、河流、森林、湖泊等，
其类别、形状和大小及其地图上的位置，都是用规定的 符号来表示的。
• 根据地物的大小及描绘方法的不同，地物符号分为以下
几类：
– 比例符号 – 非比例符号 – 线性符号 – 地物注记
地物符号的定义
• 比例符号——凡能按比例尺把它们的形状、大小和位置
90
80
70 50
6
0
40
地貌 — 等高线
图 8-12 地貌与等高 线图
等高线的特性
1. 同一条等高线上的点，其高程必相等。 2. 等高线均是闭合曲线，如不在本图幅内闭合，则必在图外闭合，
地形图测绘
地形图测绘地形图测绘是一种测量和描述地球表面形态和地貌特征的方法。
它广泛应用于地理、土地利用规划、工程设计、环境保护等领域。
地形图测绘的主要目标是为了获取准确、可视化的地形数据，以帮助人们更好地理解和利用地球表面的自然和人为特征。
地形图测绘是通过采集地表高程数据来描绘地貌特征的方法。
常用的测量技术包括全站仪、GPS（全球定位系统）、激光测距仪、地形扫描仪等。
这些工具和技术能够精确测量地点的坐标和高程，并生成数字高程模型（DEM）或数字表面模型（DSM）。
通过对这些数据进行处理和分析，可以生成地形图，展示地球表面的起伏和形态。
地形图测绘一般包括以下几个步骤。
首先，需要确定测量的范围和目的。
然后，选择适当的测量工具和技术。
在进行实地测量时，需要根据地形的特点选择合适的测量方法，例如在平坦区域使用全站仪，而在崎岖山地则使用GPS。
测量完成后，需要对数据进行处理和分析，生成高程模型并验证测量结果的准确性。
最后，将处理后的数据制作成地形图，并进行标注和解释。
地形图测绘的应用十分广泛。
在地理学领域，地形图可以用于研究地球表面的形态、地貌演化和资源分布。
在土地利用规划和工程设计中，地形图可以提供土地高程和坡度等信息，帮助决策者评估、设计和规划土地利用方案。
此外，地形图还可以用于环境保护和灾害预警，例如洪水模拟和地质灾害分析等。
总的来说，地形图测绘是一项重要的地理信息技术，它能够揭示地球表面的自然和人为特征，为各个领域的研究和决策提供帮助。
随着测量技术的不断发展，地形图的制作和应用也将进一步提升，为人们认识和利用地球表面提供更多可能性。
（字数：365）地形图测绘技术是一项用于测量和绘制地球表面形态和地貌特征的方法。
通过创建地形图，我们可以更好地理解和利用地球表面的各种地理要素，如山脉、河流、湖泊、丘陵、平原等。
在地形图测绘中，采用全站仪、地面雷达、激光扫描仪和卫星测绘等先进设备和技术，对地表进行测量和记录。
这些设备能够测量地表的高程、坡度和方位等属性，并生成准确的地形数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大地原点距我国陆边正北880公里，东北2500公里，正东 1000公里，正南1750公里，西南2250公里，正西2930公里， 西北2500公里。大致位于我国大陆领土的中心。
2000国家大地坐标系
㈠为什么要采用2000国家大地坐标系 新中国成立以来，我国先后建立了1954年北京坐标系和1980西安 坐标系，这两个坐标系的建立均采用当时的先进技术，代表了我国 当时的整体科技发展水平，为我国经济建设、国防建设和社会发展 做出不可或缺的贡献。但是鉴于当时科技水平的局限性，这两个坐 标系均为参心坐标系，与现代科技手段测定的结果存在较大差异， 其原点与地球质量中心有较大的偏差。并行使用两个坐标系之间的 转换造成测绘成果的精度损失，不同坐标系下相邻地形图的拼接误 差较大，因此现行参心坐标系已不适应我国经济发展的需要。 目前，采用地心坐标系的国家及地区有美国、加拿大、墨西哥、 澳大利亚、新西兰、日本、韩国、菲律宾、印度尼西亚以及欧洲和 南美的一些国家。
㈢现行坐标系转换为2000国家大地坐标系，在56º N－16º N和 72 º E－135º E范围内若不考虑椭球的差异，转换关系如下： 1954年北京坐标系：X平移量为－ 29m至－62m，Y方向的平移 量为－ 56m至+84m。 1980西安坐标系：X平移量为－ 9m至+43m，Y方向的平移量为 +76m至+119m。
地形图按比例分类： 大比例尺图 — l:500，l:1000,l:2000,l:5000 中比例尺图 — l:1万，1:2.5万,1:5万,1:10万 小比例尺图 — l:25万，1:50万，l:l00万 大比例尺图为工程建设所需，中比例尺图为国家基本图, 小比例尺图为全国地图、分省、分县图。比例尺越大,一幅图 包括的面积越小，而包含的地形信息则较详细。 地形图测图的比例尺，根据工程的设计阶段、规模大小和 运营管理需要，可按下表选用。 比例尺 1:5000 1:2000 1:1000 1:500 用途 可行性研究、总体规划、厂址选择、初步设计等 可行性研究、初步设计、矿山总图管理、城镇详细 规划等 初步设计、施工图设计；城镇、工矿总图管理；竣 工验收等
全站仪测图的测距长度，不应超过下表的规定。
比例尺
1:500 1:1000 1:2000
地物点
160 300 450
地形点
300 500 700
数字地形图测绘，应符合下列要求： 1.当采用草图法作业时，应按测站绘制草图，并对测点进 行编号。测点编号应与仪器的记录点号相一致。草图的绘制， 宜简化标示地形要素的位置、属性和相互关系等； 2.当采用编码法作业时，宜采用通用编码格式，也可使用 软件的自定义功能和扩展功能建立用户的编码系统进行作业。
注记— 用文字和数字对地形符号加以说明；例如地名、路名、 单位名、房屋结构和层数、河流的水深等。
比例尺表示方法： 图上长度d 定义：
比例尺= ————— 实地长度D
在地形图上，比例尺的注记方法：
数字比例尺：1:500，1 : 1000，1:2000等。
图示比例尺(直线比例尺)： 10 5 2cm 0 10 1:500 20 30 40m
其他还有废黄河零点、波罗的海高程、大连零点、广州 高程及珠江高程等。
大地测量系统包括：坐标系统、高程系统、深度基准、重力基准。 （2015）海拔高的起算面（） A、参考椭球面 B 、平均大潮高潮面 C 、大地水准面 D 、理论最低潮面
四、 地形图测绘
1、 地形图概述
地形测量的任务是测绘地形图。地形图测绘是以测量控制 点为依据，按以一定的步骤和方法将地物和地貌测定在图纸上， 并用规定的比例尺和符号绘制成图 。 地物 — 地面上由人工建造的固定物体例如房屋、道路、桥梁、 隧道、人工河岸、树林等。 地貌 — 地面上主要由自然力形成高低起伏的连续形态，例如 平原、河流、山岭、山谷、斜坡、洼地等。 地形 — 地物和地貌的总称，地形要素可分为测量控制点、水 系、居民地及设施、交通、管线、境界、地貌、植被与土质、 注记九类。
平坦、开阔地区每平方公里图根点的密度一般不低于下表规定：
测图方法 传统方法测图 数字测图 1：2000 15 4 1：1000 50 16 1：500 150 64
全站仪安置及测站检核 ： 1.仪器的对中偏差不应大于5mm，仪器高和反光镜高应量至 1mm ； 2.应选择较远的图根点作为测站定向点，并施测另一图根点的 坐标和高程，作为测站检核。检核点的平面位置较差不应大于 图上0.2mm，高程较差不应大于1/5等高距； 3.作业过程中和作业结束前，应对定向方位进行检查。
二、坐标系统
1954年北京坐标系：新中国成立以后，我国大地测量进 入了全面发展时期，在全国范围内开展了正规的，全面的大地 测量和测图工作，迫切需要建立一个参心大地坐标系。由于当 时的政治趋向，我国采用了前苏联的克拉索夫斯基椭球参数， 并与前苏联1942年坐标系进行联测，通过计算建立了我国大地 坐标系，定名为1954年北京坐标系。因此，1954年北京坐标系 可以认为是前苏联1942年坐标系的延伸。它的原点不在北京而 是在前苏联的普尔科沃。 1980西安坐标系：1978年4月在西安召开全国天文大地网 平差会议，确定重新定位，建立我国新的坐标系。1980年国家 大地坐标系采用地球椭球基本参数为1975年国际大地测量与地 球物理联合会第十六届大会推荐的数据。该坐标系的大地原点 设在陕西省泾阳县永乐镇，位于西安市西北方向约60公里，故 称1980西安坐标系，又简称西安大地原点。
沙市独立坐标系：相对独立的平面坐标系统，是指为满 足在局部地区进行大比例尺测图和工程测量的需要，以任意点 和方向起算建立的平面坐标系统或者在全国统一的坐标系统基 础上，进行中央子午线投影变换以及平移、旋转等而建立的平 面坐标系统。建立相对独立的平面坐标系统的，必须坚持以下 原则： 一是必须是因建设、城市规划和科学研究的需要。 二是确实需要建立。 三是必须经过批准。 四是应当与国家坐标系统相联系。 一个城市只能建设一个相对独立的平面坐标系统。 1954年北京坐标系：X=3356029.629 Y=617959.495 沙市独立坐标系：X坐标一般时不变，有时去掉33，Y坐标6改 变为4，中央子午线为120°30′。
地物符号
1.比例符号— 地物轮廓大,可按比例缩小；例如房屋、道 路、河流、桥梁、旱田等。 2.非比例符号— 地物轮廓小但重要,用专用符号表示；例 如导线点、水准点、界址点、电线杆等。 3.半比例符号— 也称线形符号,长度可按比例、宽度不依 比例。例如围墙、篱笆、边界等。 地貌符号— 最常用为等高线，对于一些特殊地貌如峭壁、冲 沟等则用专用符号表示。
水准原点至1985国家高程基准“零海平面”的高程为 72.260米
吴凇高程系统：该高程系统比较混乱，不同地区采用数值 不一，如采用，需要仔细核对。吴淞高程与1956年黄海高程系 的差值收集如下： 沙市 藕池 涴市 南闸 -2.208 -2.089 -2.079 -2.197 监利 郝穴 新堤 北闸 -2.118 -2.015 -2.076 -2.212 新江口 新厂 调弦口 宜昌 -2.168 -1.801 -2.5 -2.142 沙道观 石首 盐船套 城陵矶 -2.086 -2.082 -1.802 -2.033
㈡ 2000国家大地坐标系，是我国当前最新的国家大地坐
标系，英文名称为China Geodetic Coordinate System 2000 ，英文缩写为CGCS2000。随着社会的进步，国民经济建设、国 防建设和社会发展、科学研究等对国家大地坐标系提出了新的 要求，迫切需要采用原点位于地球质量中心的坐标系统(以下 简称地心坐标系)作为国家大地坐标系。采用地心坐标系，有 利于采用现代空间技术对坐标系进行维护和快速更新，测定高 精度大地控制点三维坐标，并提高测图工作效率。2008年3月， 由国土资源部正式上报国务院《关于中国采用2000国家大地坐 标系的请示》，并于2008年4月获得国务院批准。自2008年7月 1日起，中国将全面启用2000国家大地坐标系，国家测绘局受 权组织实施，2000国家大地坐标系与现行坐标系转换、衔接的 过渡期为8-10年。 目前，CORS系统采用的坐标为该坐标系。
三、高程系统
1956年黄海高程系：1954年，我国确定用青岛验潮站验潮 计算的黄海平均海水面作为高程基准面，在青岛市观象山修建 了国家水准原点。1956年，通过对青岛验潮站1950年至1956年 7年的验潮资料的计算，求出我国青岛水准原点高程为72．289 M，称为1956年黄海高程系。 1985国家高程基准：由于计算这个基面所依据的青岛验潮 站的资料系列（1950年～1956年）较短等原因，中国测绘主管 部门决定重新计算黄海平均海面，以青岛验潮站1952年～1979 年27年的潮汐观测资料为计算依据，并用精密水准测量接测位 于青岛的中华人民共和国水准原点，得出1985国家高程基准高 程，是我国现采用的高程基准．青岛水准原点高程为72．2604 M。和1956年黄海高程的关系为： 1985年国家高程基准高程=1956年黄海高程-0.029m。 1985年国家高程基准已于1987年5月开始启用，1956年黄海 高程系同时废止。
地形图测绘技术流程： 接收任务，资料收集，技术设计，基本控制测量，图根控 制测量，碎部点采集，地形图编绘，资料检查与验收，技术总 结，成果提交。 地形测量可采用全站仪、RTK等测图方法。 图根控制测量： 图根控制在基本控制网下加密，图根平面控制常采用图根导线、 GPS RTK等方法施测；图根高程控制常采用图根水准、图根三 角高程导线等方法施测。GPS图根控制测量，宜采用GPS-RTK方 法直接测定图根点的坐标和高程。GPS-RTK方法的作业半径不 宜超过5km。 图根点相对于基本控制点的点位中误差不应超过图 ±0.1MM，高程中误差不应超过基本等高距的1/10。 图根水准测量的起算点的精度，不应低于四等水准高程点。
地形图的基本等高距h： 相邻两条等高线之间的高差间隔叫等高距 比例尺 l: 500 l:1000
