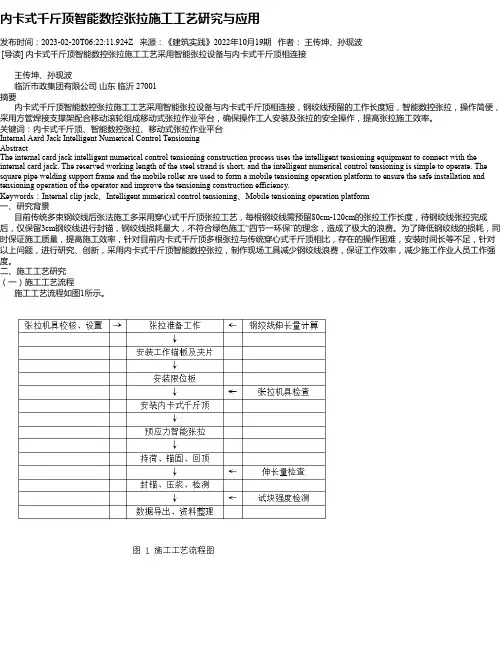

内卡式千斤顶智能数控张拉施工工艺研究与应用_1
内卡式千斤顶智能数控张拉施工工艺研究与应用发布时间：2023-02-20T06:22:11.924Z 来源：《建筑实践》2022年10月19期作者：王传坤、孙现波[导读] 内卡式千斤顶智能数控张拉施工工艺采用智能张拉设备与内卡式千斤顶相连接王传坤、孙现波临沂市政集团有限公司山东临沂 27001摘要内卡式千斤顶智能数控张拉施工工艺采用智能张拉设备与内卡式千斤顶相连接，钢绞线预留的工作长度短，智能数控张拉，操作简便，采用方管焊接支撑架配合移动滚轮组成移动式张拉作业平台，确保操作工人安装及张拉的安全操作，提高张拉施工效率。
关键词：内卡式千斤顶、智能数控张拉、移动式张拉作业平台Internal Aard Jack Intelligent Numerical Control Tensioning AbstractThe internal card jack intelligent numerical control tensioning construction process uses the intelligent tensioning equipment to connect with the internal card jack. The reserved working length of the steel strand is short, and the intelligent numerical control tensioning is simple to operate. The square pipe welding support frame and the mobile roller are used to form a mobile tensioning operation platform to ensure the safe installation and tensioning operation of the operator and improve the tensioning construction efficiency. Keywords：Internal clip jack、Intelligent numerical control tensioning、Mobile tensioning operation platform 一、研究背景目前传统多束钢绞线后张法施工多采用穿心式千斤顶张拉工艺，每根钢绞线需预留80cm-120cm的张拉工作长度，待钢绞线张拉完成后，仅保留3cm钢绞线进行封锚，钢绞线损耗量大，不符合绿色施工“四节一环保”的理念，造成了极大的浪费。
智能数控张拉施工工艺--复习课程
智能数控张拉施工工艺--智能数控张拉施工工艺卞桂荣李宝枝常溧高速公路1、序言本文论述了预应力智能张拉系统原理及工艺流程，阐述智能张拉系统在施工中与传统张拉相比具有其技术经济先进性。
常州至溧阳高速公路CL-5标段路线起点桩号为K41+700,位于溧阳市上黄镇境内，外圩村北侧；终点桩号为K46+300，位于溧阳市溧城镇境内，石塘村和后庄村东侧，路线主线长4.60公里，双向四车道，宽度28m。
本合同段中中河大桥预制箱梁的主要工程量为：25m箱梁共计128榀、29m 箱梁24榀，最重为29m边跨梁（箱梁最重约为90t）；石界滩特大桥预制箱梁的主要工程量为：25m箱梁共计372榀，均采用就地预制、预应力后张法工艺施工。
箱梁预制场生产场区布置于K43+418路线左侧，占地面积约14亩，共布置箱梁地胎膜18个。
2、工艺阐述的主题内容及适用范围该工艺主要阐述预制箱梁智能张拉，同样适用于空心板梁、连续梁、连续刚构等结构的张拉，也可用于边坡锚索、先张法等施工。
3、工艺所执行的主要规范、规程、标准《预应力混凝土用钢绞线》GB/T5224-2003《预应力筋用锚具、夹具和连接器》GB/T 14370-2007《公路工程质量检验评定标准》（JTGF80/1-2004）《公路桥涵施工技术规范》（JTG/T F50－2011）《常州至溧阳高速公路CL-5标工程桥梁施工图》4、预应力智能张拉系统工作原理及工艺流程图4.1 智能张拉系统及工作原理本工程采用的智能张拉系统由主机、油泵、千斤顶三大部分组成。
该系统以应力为控制指标，伸长量误差作为校对指标。
系统通过传感技术采集每台千斤顶的工作压力和钢绞线的伸长量（含回缩量）等数据，并适时将数据传输给系统主机进行分析判断，同时张拉设备接受系统指令，适时调整变频电机工作参数，从而实现高精度适时油泵电机的转速，实现张拉力及加载速度的精确控制。
系统还根据预设的程序，由主机发出指令，同步控制每台设备的每一个机械动作，自动完成整个张拉过程。
后张法预应力钢绞线智能张拉施工工法
后张法预应力钢绞线智能张拉施工工法后张法预应力钢绞线智能张拉施工工法一、前言随着城市建设的不断发展，预应力钢筋在结构工程中的应用越来越广泛。
后张法预应力钢绞线智能张拉施工工法是一种高效、精确的施工方法，能够有效地提高工程质量和施工效率。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析进行详细介绍。
二、工法特点后张法预应力钢绞线智能张拉施工工法具有以下特点：1. 精确控制：通过智能化设备和技术手段，能够实现对预应力钢绞线的张拉力、伸长量和张拉过程中的应变等参数的精确控制和监测。
2. 施工效率高：相比传统的预应力施工方法，后张法预应力钢绞线智能张拉施工工法能够大大提高施工效率，节约人工和时间成本。
3. 工程质量高：通过连续监测和控制，能够保证预应力钢绞线的张拉质量和预设的设计要求相匹配，提高工程的安全性和可靠性。
4. 灵活性高：工法适用于各种结构形式和材料，可根据实际情况进行灵活调整和应用。
三、适应范围后张法预应力钢绞线智能张拉施工工法适用于各类预应力结构的施工，包括大型桥梁、高层建筑、隧道工程、地铁车站等。
其适应性广泛，可根据工程要求进行相应的调整和应用。
四、工艺原理后张法预应力钢绞线智能张拉施工工法通过以下工艺原理实现对预应力钢绞线的张拉控制和监测：1. 预应力计划：根据结构设计要求确定预应力钢绞线的数量、布设位置和张拉力值等参数。
2. 钢绞线固定：将预应力钢绞线固定在结构上，确保张拉时的稳定性和可靠性。
3. 智能张拉：使用智能化设备进行预应力钢绞线的张拉，通过控制张拉力、伸长量和应变等参数，实现对预应力的精确控制。
4. 监测与调整：在张拉过程中，不断监测和调整张拉参数，以确保预应力钢绞线的质量和预设要求的一致性。
五、施工工艺1. 预制作业：根据结构设计图纸和预应力计划，预制预应力钢绞线，并进行质量检验和编号。
2. 钢绞线布设：根据预应力计划，在混凝土结构内预留锚固部位，并根据设计要求布设预应力钢绞线。
智能张拉数控压浆施工工艺设计
拉伸注浆操作说明书工程概况：本标段共有25米箱梁56根，均为K255+522北望分离立交构件，13米T型梁168根，属于一级通道3个，3个管道穿越。
一、后张法预制梁板混凝土强度达到设计强度的100%，预应力钢束在不小于7天龄时可张拉。
根据图纸，25m箱梁的锚下控制应力为0.75fpk，13m T梁为0.72fpk。
1）后张预应力张拉施工工艺（见工艺框图）后张法预应力施工工艺框图2）后张预应力张拉施工要点（1）预留风管采用设计规定的材料和方法，脱模后及时用胶带有效封闭锚板开口。
（2）穿线前检查锚板和槽道，确保锚板位置准确，槽道通畅，无积水和杂物。
锚下螺旋钢筋采用直径不小于12mm的HPB钢筋，圈数不少于6圈。
（3）捆绑是人工穿线的。
捆扎前，将捆扎好并编号，整捆穿线。
捆扎过程中，防止污染，不允许钢绞线在地面上拖拽。
佩戴后尽快拉紧。
预应力混凝土后张拉梁和板在混凝土浇筑前不得穿线。
混凝土浇筑前，管道内应穿硬塑料管。
硬塑料管的直径应小于管道直径1c m。
（4）受拉施工时，严格控制混凝土的强度和弹性模量。
锚板下方和周围的混凝土应压实。
宜采用与构件混凝土相同条件下养护的混凝土试件进行对照，回弹锤的回弹强度值可作为参考。
（5）在张紧之前，对不同类型的通道进行至少一个通道的摩擦测试。
根据试验结果对设计张拉控制应力进行修正。
（6）安装智能千斤顶时，需要保证千斤顶、工作锚和锚垫同心且与锚垫垂直。
锚板的安装位置必须准确，工作锚必须进入槽内。
始终检查工具锚和夹子以防止打滑。
（7）张紧过程①张力程序采用智能张紧设备进行张紧作业，操作人员经过专门培训，确保熟练操作智能张紧设备，具备处理张紧过程中出现问题的能力。
预应力钢绞线张拉顺序严格按照图纸要求，千斤顶张拉线与预应力钢绞线轴线重合，与锚板垂直。
一、钢绞线张拉程序为：0→10%σk→20%σk→100σk（保持5分钟）→锚固。
25m箱梁钢梁张拉顺序第 1 步：将 N1 钢绞线对称拉伸至受控拉伸应力的 100%。
智能张拉施工工艺
智能张拉施工工艺一、预制梁主要施工步骤1、钢筋制作与安装钢筋按设计尺寸、间距进行安装。
采用搭叠式电弧焊，钢筋顶端应预先折向一侧，使两根接合钢筋在搭接范围内，保持轴线一致，搭接时双面焊缝长度不小于5d（倍钢筋直径），单面焊缝长度不小于10d。
安装时注意做好防撞护栏预埋筋，及伸缩缝预埋筋的定位绑扎。
为保证混凝土保护层的厚度，在钢筋骨架和模板之间，错开放置适当数量的砼垫块，骨架侧面的垫块应绑扎牢固。
波纹管与底板钢筋、腹板钢筋干扰处，严禁截断底腹板钢筋。
为避免预应力筋错位、浇筑混凝土时波纹管位置上浮或偏移，按照图纸采用‘#’字，箍卡住孔道(直线段100cm，曲线段50cm设置一组)。
2、模板安装模板支立前，要仔细校对孔道的坐标和预埋筋的位置是否准确。
箱梁的外模采用大块定型钢模，内模用小块钢模拼成，用方木及角钢反撑。
模板与模板之间，模板与底模之间的缝隙用双面胶条密封。
模板间用螺栓连接，用对拉螺栓把两侧外模与底模紧靠在一起，两侧模上方用拉杆连接，部分拉杆外穿固定长度的钢管，用以控制梁体的顶面宽度，顶板上每隔3m放一段槽钢，并在其两端，用连接器与侧模下缘紧密相连，避免在混凝土浇筑过程中内模上浮。
3、砼灌注及养护混凝土的浇筑分为底板、腹板、顶板3层依次进行。
在浇底板与腹板时，在顶板上放置钢板，避免混凝土落到顶板钢筋上凝固，影响顶板的浇筑。
振捣时严格控制混凝土的振捣时间，严禁空振模板，每次振捣时间不宜超过15s，在下次浇筑前，再复振一次，以便新老混凝土结合。
用插入式振动棒振捣，严禁碰撞波纹管和锚具，防止过振、漏振与跑浆现象的发生。
在砼浇筑完成后，用土工布覆盖并洒水养生。
每天洒水4-5次，以保持砼表面经常处于湿润状态，洒水养生周期不少于7天。
二、预制梁的张拉和压浆1、智能张拉、压浆施工工艺（1）钢绞线的穿束钢绞线必须采用砂轮切割，长度按照图纸要求，留出两端工作长度65厘米。
对已切好的钢绞线编束后穿到波纹管道内。
严禁使用已锈蚀的钢绞线。

智能张拉施工工艺
智能张拉施工工艺
一、预制梁主要施工步骤 1、钢筋制作与安装 钢筋按设计尺寸、间距进行安装。采用搭叠式电弧焊，钢筋 顶端应预先折向一侧， 使两根接合钢筋在搭接范围内， 保持轴线一致， 搭接时双面焊缝长度不小于 5d（倍钢筋直径），单面焊缝长度不小 于 10d。安装时注意做好防撞护栏预埋筋，及伸缩缝预埋筋的定位绑 扎。为保证混凝土保护层的厚度，在钢筋骨架和模板之间，错开放置 适当数量的砼垫块， 骨架侧面的垫块应绑扎牢固。 波纹管与底板钢筋、 腹板钢筋干扰处，严禁截断底腹板钢筋。为避免预应力筋错位、浇筑 混凝土时波纹管位置上浮或偏移，按照图纸采用‘#’字，箍卡住孔 道(直线段 100cm，曲线段 50cm 设置一组)。 2、模板安装 模板支立前，要仔细校对孔道的坐标和预埋筋的位置是否准 确。箱梁的外模采用大块定型钢模，内模用小块钢模拼成，用方木及 角钢反撑。 模板与模板之间， 模板与底模之间的缝隙用双面胶条密封。 模板间用螺栓连接，用对拉螺栓把两侧外模与底模紧靠在一起，两侧 模上方用拉杆连接，部分拉杆外穿固定长度的钢管，用以控制梁体的 顶面宽度，顶板上每隔 3m 放一段槽钢，并在其两端，用连接器与侧 模下缘紧密相连，避免在混凝土浇筑过程中内模上浮。 3、砼灌注及养护
（5）封锚封锚材料使用 PO52.5 水泥浆，参少许石膏粉，封 锚时钢绞线保持张拉后的长度，不得切割，在锚垫板上留出钢绞线位 置。 （6）压浆 在压浆过程中，浆液在管道内持续循环，可将管 道内空气通过钢绞线完全排尽，空气排尽后，进浆、返浆压力将趋于 稳定，同时进出口流量趋于平稳。循环过程中，监测进浆与返浆压力 差，可实时得到管道压力损失值。通过调压阀，调节出浆压力至规范 要求值 0.5mp（兆帕），保证压浆过程中，管道内始终保持规范要求 的压力值。循环结束后，开始调压，即进入动态持压状态，动态持压 状态的调压时间不少于 180s,进入稳压区间后， 稳压时间不少于 30s。 在出浆口，设置高精度水灰比传感器，实时监测浆液的水灰比，当实 测值偏离规范标准值时，可及时给出警示。 2、预应力智能张拉、压浆施工工艺,和普通工艺的对比特点： （1）自动同步：智能张拉系统通过同时控制两个或多个千斤 顶，真正实现 “多顶同步” 张拉施工。 （2 ） 张拉应力的精确控制： 智能张拉由计算机控制油泵运行， 张拉力的精度达到 1%。 （3）延伸量的精确控制：传统的人工钢尺测量精度最高为 1mm，而智能张拉系统通过传感器自动测量钢绞线延伸量，精度达到 0.1mm，精确度大幅提高。 （4）自动控制整个张拉过程：智能张拉系统自动控制整个张 拉过程，确保加载速率均匀，停顿点准确，持荷时间得到有效保证。
