核级阀门规范标准介绍共27页
核电阀门基本知识培训教材
江南控股集团 江南阀门有限公司
江南控股集团 江南阀门有限公司
我国最早应用核动力技术的领域是军事工业。20 世纪70年代初，海军第一艘压水堆型核动力潜艇正式 投入使用。从1985年我国自行设计建造秦山一期30 万KW核电机组以来，先后通过自主设计建造、引进 国外技术方式又建成了大亚湾、秦山二期、秦山三期、 岭澳、田湾共6座核电站，总装机容量 870 万KW， 占全国发电装机容量的2﹪。国家计划到2020年投资 400亿美元，使核电装机容量由现在的870万KW增加 到4000万KW，届时占全国装机容量的4﹪左右，即 从现在起，平均每年至少建造2座百万KW的核电机组。
江南控股集团 江南阀门有限公司
公司核阀取证仅是我们迈向核电市场的第一步，我们的目标 是要在取证的基础上，充分利用证书的五年有效期，积极开发核 电阀门产品，早日打入核电市场，与普通阀门相比，核阀的技术 含量高、质量更要求严、所需检验记录全，预计价格和利润空间 相对会升高，竞争对手亦少得多。为此，公司已于2007年10月11 日向全国各分公司、办事处和代理发出通知，要求积极做好核电 阀门认证后的市场开发工作，并由陈总带队走访了秦山核电基地， 下一步还计划走访核二院、中国广东核工业基地等主要核电部门， 争取他们的支持。公司亦借此机会一方面向大家通报核阀情况， 一方面进行一次核阀基本知识的培训，大家在市场开发过程中有 什么问题可随时与公司联系，我们一定积极配合，做好技术支持 工作，助大家一臂之力。
江南控股集团 江南阀门有限公司
江南控股集团 江南阀门有限公司
4、主要性能参数（包括最高工作压力、最高工作温度、介质 等）。 5、环境条件（包括温度、湿度、核辐射等）。 6、主要零件材料（包括壳体、闸板、蝶板、阀杆、密封面、 承压紧固件等）。 7、标准（包括设计制造标准、结构长度标准、连接法兰标 准、无损探伤标准、检验验收标准等）。 8、其它要求（包括清洁度、表面保护层、包装、运输、贮存 等要求）。 9、出厂文件（包括要求产品出厂时要提交那些文件）。 10、业主提出的其它特殊要求。
核级阀门规范标准介绍
一、国际核电规范体系简介
第Ⅴ卷 无损检验 第Ⅵ卷 采暖锅炉维护和运行的推荐规程 第Ⅶ卷 动力锅炉维护推荐规程 第Ⅷ卷 压力容器 第Ⅸ卷 焊缝及钎焊评定 第Ⅹ卷 玻璃纤维增强塑料压力容器 第Ⅺ卷 核动力装置设备在役检查规则
一、国际核电规范体系简介
三、第Ⅲ卷 核动力装置设备
分卷 总的要求(包括第一册和第二册)
第一册 分卷 一级设备
分卷 二级设备
分卷 三级设备
分卷 级设备
分卷 设备支承结构
分卷 堆芯支承结构
附录
第二册 混凝土反应堆容器及安全壳规范
一、国际核电规范体系简介
、 法国“－”规则 一、概述 于年首次发布，目前最新版本为年版。 “－”规则是借鉴于“锅炉压力容器规范”
震分析 EJ／T1022.15 压水堆核电厂阀门抗震鉴定试验 EJ／T1022.17 压水堆核电厂阀门表面处理通用
技术条件 EJ／T1022.18 压水堆核电厂阀门产品清洗规则
二、针对核级阀门的规范标准
制造标准
－Ⅲ－Ⅰ
一级设备－
二级设备－
三级设备－
－Ⅸ 焊接及钎焊评定
二、针对核级阀门的规范标准
检验标准
－Ⅲ－Ⅰ
一级设备－，－
二级设备－，－
三级设备－，－
－ 无损检验
－Ⅸ 焊接及钎焊评定
二、针对核级阀门的规范标准
试验标准 －Ⅲ－Ⅰ 一级设备－，－ 二级设备－，－ 三级设备－，－ 法兰连接和对焊接阀门 核电厂动力操作能动阀门功能建鉴定要求 核电厂级电气设备的考验
核电阀门知识

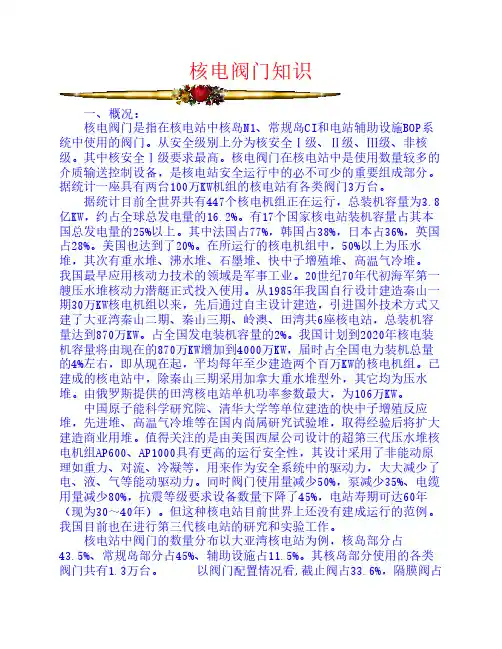

核电阀门知识一、概况：核电阀门是指在核电站中核岛N1、常规岛CI和电站辅助设施BOP系统中使用的阀门。
从安全级别上分为核安全Ⅰ级、Ⅱ级、Ⅲ级、非核级。
其中核安全Ⅰ级要求最高。
核电阀门在核电站中是使用数量较多的介质输送控制设备，是核电站安全运行中的必不可少的重要组成部分。
据统计一座具有两台100万KW机组的核电站有各类阀门3万台。
据统计目前全世界共有447个核电机组正在运行，总装机容量为3.8亿KW，约占全球总发电量的16.2%。
有17个国家核电站装机容量占其本国总发电量的25%以上。
其中法国占77%，韩国占38%，日本占36%，英国占28%。
美国也达到了20%。
在所运行的核电机组中，50%以上为压水堆，其次有重水堆、沸水堆、石墨堆、快中子增殖堆、高温气冷堆。
我国最早应用核动力技术的领域是军事工业。
20世纪70年代初海军第一艘压水堆核动力潜艇正式投入使用。
从1985年我国自行设计建造秦山一期30万KW核电机组以来，先后通过自主设计建造，引进国外技术方式又建了大亚湾秦山二期、秦山三期、岭澳、田湾共6座核电站，总装机容量达到870万KW。
占全国发电装机容量的2%。
我国计划到2020年核电装机容量将由现在的870万KW增加到4000万KW，届时占全国电力装机总量的4%左右，即从现在起，平均每年至少建造两个百万KW的核电机组。
已建成的核电站中，除秦山三期采用加拿大重水堆型外，其它均为压水堆。
由俄罗斯提供的田湾核电站单机功率参数最大，为106万KW。
中国原子能科学研究院、清华大学等单位建造的快中子增殖反应堆，先进堆、高温气冷堆等在国内尚属研究试验堆，取得经验后将扩大建造商业用堆。
值得关注的是由美国西屋公司设计的超第三代压水堆核电机组AP600、AP1000具有更高的运行安全性，其设计采用了非能动原理如重力、对流、冷凝等，用来作为安全系统中的驱动力，大大减少了电、液、气等能动驱动力。
同时阀门使用量减少50%，泵减少35%、电缆用量减少80%，抗震等级要求设备数量下降了45%，电站寿期可达60年（现为30～40年）。
核级阀门规范标准介绍

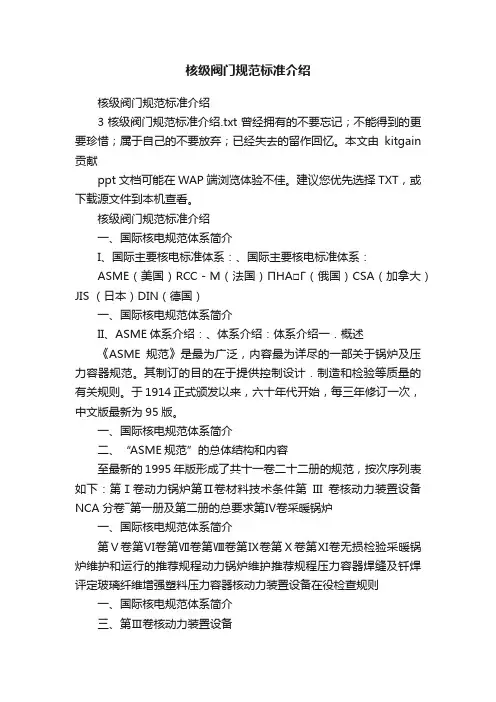

核级阀门规范标准介绍核级阀门规范标准介绍3核级阀门规范标准介绍.txt曾经拥有的不要忘记；不能得到的更要珍惜；属于自己的不要放弃；已经失去的留作回忆。
本文由kitgain 贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
核级阀门规范标准介绍一、国际核电规范体系简介I、国际主要核电标准体系：、国际主要核电标准体系：ASME（美国）RCC－M（法国）ПНА□Г（俄国）CSA（加拿大）JIS （日本）DIN（德国）一、国际核电规范体系简介II、ASME体系介绍：、体系介绍：体系介绍一．概述《ASME规范》是最为广泛，内容最为详尽的一部关于锅炉及压力容器规范。
其制订的目的在于提供控制设计．制造和检验等质量的有关规则。
于1914正式颁发以来，六十年代开始，每三年修订一次，中文版最新为95版。
一、国际核电规范体系简介二、“ASME规范”的总体结构和内容至最新的1995年版形成了共十一卷二十二册的规范，按次序列表如下：第Ⅰ卷动力锅炉第Ⅱ卷材料技术条件第III卷核动力装置设备NCA分卷―第一册及第二册的总要求第Ⅳ卷采暖锅炉一、国际核电规范体系简介第Ⅴ卷第Ⅵ卷第Ⅶ卷第Ⅷ卷第Ⅸ卷第Ⅹ卷第Ⅺ卷无损检验采暖锅炉维护和运行的推荐规程动力锅炉维护推荐规程压力容器焊缝及钎焊评定玻璃纤维增强塑料压力容器核动力装置设备在役检查规则一、国际核电规范体系简介三、第Ⅲ卷核动力装置设备NCA分卷总的要求(包括第一册和第二册) 第一册NB分卷一级设备NC分卷二级设备ND分卷三级设备NE分卷MC级设备NF分卷设备支承结构NG分卷堆芯支承结构附录第二册混凝土反应堆容器及安全壳规范一、国际核电规范体系简介III、法国“RCC－M”规则一、概述于1980年首次发布，目前最新版本为2000年版。
“RCC－M”规则是借鉴于ASME“锅炉压力容器规范”第三卷“核动力装置设备”的NB，NC，ND，NG和NF分卷的有关内容，同时吸收法国在核电工业发展实践中的积累的经验和成果而制订出来的。
史上最全阀门标准，你都看过吗？
史上最全阀门标准，你都看过吗？
基础标准
通用件标准
对接要素标准
1端部标准
2结构长度标准
材料标准
1材料标准——铸件标准
1.铸铁
2.铸钢
3.其它材料
4.材料标准——锻件标准
2材料标准——型钢标准
1.圆钢
2.钢板
3.钢管
3材料标准——焊材标准
4材料标准——其它材料标准
产品标准
1闸阀标准
2截止阀标准
3止回阀标准
4球阀标准
5蝶阀标准
6旋塞阀标准
7安全阀标准
8减压阀标准
9疏水阀标准
10隔膜阀标准
11调节阀标准
12电磁阀标准
13水力控制阀标准14其它阀门标准
检验与试验标准
焊接标准
其它标准
1基础标准
2机械制图标准
3机械制图标准
4互换性标准
1.公差与配合
2.形位公差
3.表面粗糙度
结构要素标准
1.螺纹
2.轴伸
3.花键
4.键联结
5.其它要素
6设计标准
1.设计管理
2.设计计算
3.安全计算
7工艺标准
1.工艺管理
2.工艺综合
3.切削加工与装配
8工装标准—工装管理
9工艺装备标准——工装综合10通用件、标准件标准
1.轴承
2.紧固件
11通用件、标准件——其它件。
核电站用核级阀门开发及准入条件
辅助系统 ，即一 回路工艺系统 ，在系统功能上可分 为三
大类 。
（）反应堆冷 却剂 系统 及运行 支持系统 其包括 １ 反应 堆冷却剂系统 、化学和 容积控制 系统 、余热排 出系 统、设备 冷却水系统、重要 厂用水系统 、取样 系统 、硼
回收系统、乏燃料冷却和净化系统等 ， 其综合功能是保
ＧＭ 通用柳橱
２７ 期 １ ｏ￣第 ５ ｏ
ｗ ￣ ｔｘｎ ｔ ｗ ．ｊ．ｅ ｙ
维普资讯
鬟 ｉ
证反应堆在正常工况和异常工况下的安全运 行。
ｌ ≯ ０糍 灌 。 躐
黼 醋 镳 逮 瓣
也就需核 电站设计要在厂址条件下发生可能的地震情况 下都要保证反应堆的安全和防止放射性外泄。在此 要求 下，将核级 阀门都归入抗震 Ｉ 类要求 （ 也称Ｓ Ｅ Ｓ 要求 ，
维普资讯
。 ０： 懑 ； 撒求 期
心
Ｉ ． ≯ ｕ 薹 ≯
０ 。 囊
。 。 童 庶 潮
核电站用核级阀门 开发及准入条件
上海核工程研究设计院 翁明辉
一
、
核电发展背景
考虑 ，我 国至２２年规划中主要是考虑采用压水堆 作为 ００ 核 电站的基本堆型 ，故着重论述压水堆核 电站 一回路工 艺系统用的核 级阀门的功能 特点。
这样 为满 足上述 要求 ，各类 核级 阀门在 实施 中对 于非 能动 阀门只需保证在地震工况下 的阀门能保持其结 构完整性 ，也就是在设计 中阀门必须按Ｉ Ｅ ３４ （ 电 Ｅ Ｅ４ 核 厂 １ 级设备 抗震 鉴定的推 荐实施 方法 ）或厂址地 震条 Ｅ 件通过分析论证 确认其能确保完 整性 即可 ，而对于能动 阀门不但在设计中通过 抗震分析保证其结构完整性 ，而 且要保证其在地震工况下的可运 行性 ， 这类能动 阀门通 常也需按ＩＥ ３４ Ｅ Ｅ４ 标准要求进行抗震试验 ，验证其在地
核电阀门的技术要求
核电阀门的技术要求内容来源自网络核电阀门，由于其使用工况特殊、复杂、恶劣，加之量大面广，故其要求较高。
1、核电阀门工作条件：核电阀门除了其工况环境错综复杂之外，其输送介质的放射性和温度、压力等级的苛刻性也是很特殊的。
核电阀门输送的介核电阀门，由于其使用工况特殊、复杂、恶劣，加之量大面广，故其要求较高。
1、核电阀门工作条件：核电阀门除了其工况环境错综复杂之外，其输送介质的放射性和温度、压力等级的苛刻性也是很特殊的。
核电阀门输送的介质主要为：饱和蒸汽、冷凝水、放射性水蒸汽重水、辐照腐蚀物、放射性介质、稀硫酸和碱液、二氧化碳、钠、氦、油、真空等各种流体介质。
一回路上的大通径阀门工作条件是最复杂的，在现阶段核动力装置上的蒸汽参数比热电厂的蒸汽参数（压力22.5MPa、温度565℃）要低，但核电厂运行条件却复杂得多。
在液态金属冷却剂的快中子反应堆装置上，蒸汽参数为最高（汽轮机前的蒸汽温度为600℃，压力为14.0MPa）。
2．核电阀门常见故障类型在核电站系统中运行的阀门，最常见的故障类型有如下四种：① 阀杆泄漏② 阀座泄漏③ 执行机构选配过大和关闭力矩过高引起的密封面损坏④ 外泄漏3．核电阀门技术要求根据核电阀门运行的实际工况，核电阀门其技术特点和要求比火力发电阀门更高。
核电阀门的技术要求除了阀门常规的技术要求外，还要着重考虑介质中杂质的污染、环境温度、运行温度、环境湿度、放射性、直流电源及电压波动、有关地震和振动条件下稳定性的技术要求、安全等级等等。
① 核电阀门的设计a）强度设计核电阀门设计中，强度计算是必不可少的。
除常规的强度计算、有限元分析和抗震计算分析外，对核安全1级的阀门，还要求进行：一次薄膜应力的极限计算、一次薄膜应力＋弯曲应力的极限计算、与回路启——停循环有关的一次加二次应力变化幅度的极限计算、除回路中启——停工况以外的一次加二次应力的变化幅度极限计算、疲劳性能分析。
b）结构设计由于核电系统输送介质大多带有放射性，不允许有任何泄漏，故结构设计中阀门的填料、波纹管、阀座的密封结构设计尤为重要（阀体的形状设计，规定在ASME标准中）。
阀门质量标准
阀门质量标准
阀门作为流体控制设备，在工业生产和生活中扮演着重要的角色。
其质量直接关系到生产效率、安全性以及环境保护等方面。
因此，制定和执行严格的阀门质量标准显得尤为重要。
首先，阀门的密封性是评定其质量的重要指标之一。
良好的密封性能可以有效防止介质泄漏，保证生产过程的安全性。
因此，在制定阀门质量标准时，必须对其密封性能进行详细的规定，包括密封材料的选择、密封面的加工精度、密封试验标准等方面。
其次，阀门的耐压性能也是衡量其质量的重要标准之一。
在工业生产中，介质的压力往往是比较大的，因此阀门必须能够承受一定的压力，不发生泄漏或者破裂。
因此，阀门的耐压性能也必须纳入标准范围，对其材料、结构设计、试验方法等进行详细规定。
此外，阀门的使用寿命也是评定其质量的重要指标之一。
优质的阀门应该具有较长的使用寿命，能够在恶劣的工作环境下稳定运行。
因此，阀门的材料选择、加工工艺、表面防腐处理等方面都需要有相应的标准规定，以保证其使用寿命符合要求。
最后，阀门的操作性能也是衡量其质量的重要标准之一。
优质的阀门应该具有灵活、稳定的操作性能，能够满足生产过程中的控制要求。
因此，在制定阀门质量标准时，必须对其操作力、操作次数、操作温度等方面进行详细规定，以保证其操作性能符合要求。
综上所述，阀门质量标准应该全面、严格地考虑阀门的密封性能、耐压性能、使用寿命和操作性能等方面，以保证其在工业生产和生活中能够稳定、安全地运行。
只有如此，才能有效保障生产过程的安全性和环境保护的需要。
民用核安全设备核安全 1、2、3 级阀门 设计和制造单位资格
附件2民用核安全设备核安全1、2、3级阀门设计和制造单位资格条件一、总则为进一步明确核安全1、2、3级阀门设计和制造许可证取证、变更及延续申请单位应具备的资格条件，根据《民用核安全设备监督管理条例》的要求，制定本资格条件。
二、适用范围本资格条件适用于国务院核安全监管部门制定的《民用核安全设备目录（2016年修订）》中列出的核安全1、2、3级隔离阀(包括闸阀、截止阀、球阀、蝶阀)和单向阀(止回阀)设计和制造许可证取证、变更及延续申请单位的资格审查，其余阀门品种暂不适用本资格条件。
资格条件中的“设计”是指核安全1、2、3级阀门制造许可证申请单位进行的设备设计活动。
三、资格条件（一）申请单位应持有有效的企业法人营业执照（或事业单位法人证书），且具备常规工业特种设备(阀门)设计和制造能力。
（二）质量保证要求1.申请单位应具有完善的质量保证体系和健全的管理制度，并制定符合核电厂质量保证安全规定（HAF003）及相关导则要求的质量保证大纲和程序。
2.申请单位应建立健全质量保证组织机构，配备足够的质量验证人员，并保证其组织独立性和充分的权力。
3.申请单位应开展核安全文化建设，促进质量保证体系有效运行，强化质量过程控制，保守处理质量问题，确保民用核安全设备质量和可靠性。
（三）人员配置要求1．申请单位应配备与拟从事活动相适应的相应专业技术人员，如设计、制造、焊接、材料、机加工、热处理、无损检验、理化检验、质量保证等专业技术人员。
2．申请单位技术负责人（总工程师、技术副总经理、技术总监等）应具有高级技术职称，且具有10年以上阀门设计和制造经历，或相关专业本科及以上学历，且具有15年以上阀门设计和制造经历。
3．申请单位设计负责人应具有3年以上设计批准（或审定）经历，且至少主持过5项核安全1、2、3级阀门或核设施中非核级阀门设计工作。
4．申请单位各主要制造环节（如机加工、焊接、热处理、检验、试验等）的负责人应具有本专业中级（或以上级别）技术职称或理工类本科毕业满5年、理工类专科毕业满8年，且长期从事本专业相关工作。
核级阀用金属波纹管性能指标及行业标准
管 道 技 术 ５ 设 备
Ｐ ｉ ｐ ｅ ｌ ｉ ｎ ｅ Ｔｅ ｃ ｈ ｎ ｉ ｑ ｕ ｅ ａ ｎｄ Ｅｑ ｕ ｉ ｐ ｍｅ ｎ ｔ
２ ０１ ４ Ｎｏ 性 能指 标 及 行 业标 准
徐秋 玲 ， 李 敏 ， 黄乃 宁 ， 于振毅 ， 殷 波
Ｉ ｎ ｄ ｉ ｃ ａ ｔ ｏ ｒ ｓ ａ ｎ ｄ ｔ ｈ ｅ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｙ Ｓ ｔ ａ ｎ ｄ ａ ｒ ｄ
ＸＵ Ｑ ｉ ｕ — ｌ ｉ ｎ ｇ ， Ｌ Ｉ Ｍｉ ｎ ， Ｈ Ｕ Ａ Ｎ Ｇ Ｎ ａ ｉ － ｎ ｉ ｎ ｇ ， Ｙ Ｕ Ｚ ｈ ｅ ｎ — ｙ ｉ ， Ｙ Ｉ Ｎ Ｂ ｏ
准规 范。 为 了提 高该 类产 品的设 计 、 制 造 和检 验 水 平 ， 编 制 了此 标 准 。文 中介 绍 了新发 布机 械 行 业 标 准规 定 的主要 性 能指 标 ， 包括 波 纹 管组 件 的 典 型 结构 、 常 用材 料 、 波 纹 管设 计 、 焊缝 、 密封 性 、 耐压能力 和循 环 寿命 等技 术要 求。给 出 了适 用可行 的核 级 阀用金 属 波 纹管试 验方 法及检 验规 则 。 关键 词 ： 核级 阀用金 属 波纹 管 ； 性 能指 标 ； 试验 方 法 ； 行 业标 准
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ ｎ ｕ ｃ ｌ ｅ ａ ｒ ｇ ｒ ａ ｄ ｅ ｍｅ ｔ ａ ｌ ｂ ｅ ｌ ｌ ｏ ｗｓ ｖ ｌｖ ａ ｅ ｉ ｓ ａ ｎ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｃ ｏ ｍｐ ｏ ｎ ｅ ｎ ｔ ｏ ｆ ｔ ｈ ｅ ｎ ｕ ｃ ｌ ｅ ａ ｒ ｐ ｏ ｗｅ ｒ ｐ ｌ ａ ｎ ｔ ｐ ｉ ｐ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ ｖ ｌｖ ａ ｅ
（ １ ． 沈阳仪表科学研究 院有 限公 司 ， 辽 宁沈 阳 １ １ ０ ０ ４ ３ ； ２ ． 国家仪器仪表元器件质量监督检验 中心 ， 辽宁沈 阳 １ １ ０ ０ ４ ３ ）
如何识别法国标准的核岛阀门
如何识别法国标准的核岛阀门：1．RIN号这些核级阀门，是由十几个供应商提供，虽然类型不同，功能各异，但它们都遵守同一标识和辨认标准，即“国际标识符号”（National Identification Mark）。
1982年出版的《法国核电技术规范文件》规定以3组字母分别代表不同的特征和标准来定则阀门，即就阀门本身而言，相同的RIN号阀门可以互相替代，对于特殊用途和要求的阀门也要用规定的字母来表示。
例如现有一个阀门，它的RIN号为：S J U S W B 0025 FG* S J U S W B为第1组字母，给出了阀门的结构类型，阀体材料，压力等级，密封面材料，和与回路管道的连结方式以及法国核级设备标准RCCM等级的阀门基本信息。
* 0025 为第2组字母，给出了阀门公称通径；* FG 为第3组字母，给出了阀门的特殊要求，如气动，电动，限位开关；等；第3组字母如是空的，既为手动操作；还有些插在RIN号之间的字母，表示有无引漏装置或远距离手动操作。
按照阀门的RIN号，去对《核岛阀门编码代号表》就可以很快把握住了想要得到的信息2．RIN号表：（各组字母的注释）第1组字母的第1个字母----表示阀门类型：a）隔离阀门类：C-有弹性的单闸板阀； P -碟型阀； S -截止阀；K-楔型双闸板阀； M-隔膜阀； W-带楔块平行双闸板阀V-带弹簧平行双闸板阀； T-球型阀b）止回阀门类：N-旋启式止回阀； H-升降式止回阀； O-球芯止回阀；D-膜式止回阀；c）安全释放阀类：E-排向封闭系统的安全阀；L-排向大气的安全阀；F-疏水阀；d）控制阀类：Z-旋转型控制阀； R-线性调节阀； Y-等百分比调节阀；U-针型阀； I-减压阀； Q-背压阀；B碟形控制阀；； A-笼式控制阀； X-特殊控制阀；第1组字母的第2个字母----表示阀体材料：A-非合金钢或低合金钢； C-钢(0.5—25%Cr/0.5%Mo)；K-钢(2.26Cr/0.1%Mo)； M-Z2CN18-10(304L)N- Z2CN17-12(316L);I- Z3CN20-0.9M /Z6CH18-10(304)/ Z6CH19-10NS(304);J-Z3CN19-10M/Z6CH17-12(316)/Z5CH17-12(316)/Z6CH18-12NS(316);H- Z8CNT18-11(321)/ Z8CNNb18-11(347)/ Z8CNDT18-12/ Z8CNDN18-12;X-其他； P-铅； S-塑料； L-黄铜； B-青铜； Y-不锈纲特殊钢；第1组字母的第3个字母----表示阀门压力级别：V—2500磅级； U--1500磅级； T--900磅级； S--600磅级；R--400磅级； P--300磅级； N--150磅级；低压级别C--最高工作压力16 bar (20°C); B--最高工作压力10 bar (20°C);A--最高工作压力6 bar (20°C); X—中间压力级第1组字母的第4个字母----表示阀门密封面材料：阀座密封材料/阀瓣密封材料阀座密封材料/阀瓣密封材料A 同阀体/同阀体B 青铜/青铜C 同阀体/青铜D 同阀体/不锈钢E 同阀体/黄铜F 同阀体/橡胶G 同阀体/钴鉻钨 H 同阀体/四氟J 同阀体/特殊 I 不锈钢/不锈钢K 不锈钢/钴鉻钨 L 黄铜/黄铜M 橡胶/黄铜 N 不锈钢/橡胶O 橡胶/不锈钢 P 钴鉻钨/不锈钢Q 不锈钢/特殊 R 橡胶/同阀体S 钴鉻钨/钴鉻钨 U 钴鉻钨/特殊V 特殊/不锈钢 Z 四氟/不锈钢Y 不锈钢/四氟 X 特殊/特殊W 特殊/钴鉻钨第1组字母的第5个字母----表示阀门与回路管道的连结方式：B—法兰连结 T—螺纹式连结W—承插焊连结 J—法兰和密封焊S—对接焊 X—特殊式连结第1组字母的第6个字母----表示阀门的RCCM等级：A--RCCM（1级）； B--RCCM（2级）； C--RCCM（3级）；I--RCCM（1级/安全壳隔离）； J-- RCCM（2级/安全壳隔离）；F—可靠性（常规阀F1）； G--可靠性（常规阀F2）； H可靠性（常规阀F3）第2组数字----表示阀门的公称通径：0020=DN20； 0050=DN50； 0100=DN100等等第3组字母的第1个字母----表示阀本体的特殊设计：N—缩口（限流）设计； V—带特殊润滑脂的真空用填料涵；W—带液体压力密封的真空用填料涵； R--带引漏管的填料涵；S—带波纹管式阀杆密封； D—非金属弹性材料隔膜；L—金属隔膜； X—其他特征； M—空气和水密封； T—闸板上带稳流孔；第3组字母的第2个字母----表示阀门的特征：P—Y型（3通阀体设计）； K—手动楔形止回阀； A—带电动驱动装置；J—带气动头（自动打开）； F--带气动头（自动关闭）； U—带液动装置（失液自动打开）；G--带液动装置（失液自动关闭）； Z—带旁通回路； H—三通（或多通）阀；O—双阀瓣止回阀； Y—有远距离机械操作装置； G—带限位开关。
核 电 站 阀 门 基 础
核电站阀门基础一．阀门介绍1.阀门基本结构2.核电站阀门分类二．阀门驱动装置1. 手动装置2. 电动驱动器3.气动驱动器三．阀门标识四．附录：1.阀门RIN码栏目2.核级阀门选录阀门在核电站整体中是一个庞大的群体。
它不仅数目巨大，而且种类、规格繁多，分布范围广泛，遍及核电站每一回路、系统。
它无处不在，每个区域，每个房间。
根据大亚湾核电站数据统计，阀门总数超过12000个，阀门种类达到16个生产厂家的30多种类型，口径从DN8~DN1200的多种规格。
这些阀门分布在各个系统回路中，起到非常关键的功用。
安装过程中的系统水压实验和调试，阀门用于联接或隔断回路。
在核电站运行过程中，它用于调节系统介质的压力和流量，还有隔流、分流和改变流向的功能。
卸压阀和安全阀确保各个系统和整个核电站安全运行。
阀门安装进度的快慢和安装质量的好坏，直接影响整个核电站的安装进度和核电站的安全高效运行。
我们只有在充分了解并掌握了各种阀门的属性、结构、构造、技术参数及其工作原理的前提下，才有可能有效地对阀门进行安装、调试、维护、维修等工作。
一阀门介绍1.1阀门基本构造如图1-1所示阀门是核电站最基本、最简单，也是应用最广泛的一种阀门。
其基本构造为：（1）阀芯：阀芯作为阀门的内部结构，当它达到阀座的位置，通过与阀座接触、离脱来对介质进行隔断、放行或控制流量。
阀芯的形状根据厂家的规格和不同的操作系统而不同。
核电站所用的阀门一般阀芯都经锻造和机加工而成。
而在高温、高压系统中的阀门阀芯在锻造过程中，表面被淬硬而且金属镀膜，或者3在阀芯接触表面进行硬质合金处理，使它在高温、高压、强酸等环境中持久、耐磨。
（2）阀座阀座的设计是通过与阀芯的接触密合匹配来进行阀门的各种功能操作。
它的形状根据阀芯的形状而定。
阀座的材质又根据阀芯的材质和阀门所在系统环境而确定。
一般来讲，阀座的饿材质要比阀芯材质硬度略低，因阀门操作时，要通过阀芯挤压阀座使其变形而达到密封的效果。
阀门的质量标准
截止阀的质量标准1 阀体1.1 无砂眼、裂纹及冲刷严重等缺陷。
1.2 内部管道无杂物且畅通，与阀芯接触部位打磨干净并涂有铅粉油。
1.3 与阀盖或阀芯的连接部位及螺纹，能灵活自如且复位。
2 阀盖和阀芯2.1 阀盖与阀体框架上的阀杆螺母应完好无损，旋转灵活，与阀杆梯形螺纹配合能上下轻松自如。
磨损不能大于齿厚1/3，与阀体固定螺钉或螺丝应牢固无松动。
组装时螺纹应涂上铅油，便于拆卸。
2.2 阀芯与阀体的接触部位，填料室及其他表面应光滑无冲刷或腐蚀等缺陷，并能将阀芯顺利放入阀体内。
3 阀杆3.1 阀杆不得弯曲，其弯曲度最大不能超过全长的1/1000，椭圆度不得大于0.05mm，表面锈蚀和磨损深度≥0.25mm时应更换，表面光洁度应在▽6以上。
与填料接触部位应光滑不得有片状腐蚀及表面脱皮现象。
3.2 阀杆梯形螺纹应完好，与螺母配合手动旋转灵活，并涂有铅粉油。
4 密封填料及压紧装置4.1 所选用的填料规格、型号应符合阀门管道介质压力、稳定的要求。
4.2 填料接口应切成楔形，角度为45°角，各圈接口应错开90°～180°，填料圈、压盖及压板应完好，无锈蚀。
阀杆与填料挡圈间隙为0.1～0.2mm，最大不超过0.5mm，填料压盖外壁与填料室间隙为0.2～0.3mm，最大不超过0.5mm。
4.3 填料压板拧紧后应保持平正，压盖压紧后所进料室的长度应为全长度的1/3。
5 密封面5.1 阀瓣与阀座密封面不得有可见麻点、沟槽，全圈应光亮，光洁度为▽10以上。
其接触面宽度应为全圈宽度的2/3以上。
5.2 阀瓣锥形密封应保持其锥度与阀座一致，阀瓣接触面应在锥面中间为佳。
6 其他6.1 阀杆与阀瓣连接的封口垫，需用1.5～2mm厚的铁皮制成且符合封口尺寸，装在连接部件上下板边封死，要做到既牢固又灵活。
6.2 阀体框架上的轴承室要清理干净，轴承内外滚道应光滑无严重磨损及裂纹，结合不允许有个别麻点，且平面凸凹度不超过0.5mm，密度不大于2～3点/厘米7 整体阀门验收7.1 阀门组装后，应经1.25倍工作压力水压实验（或随炉进行整体水压试验），检查阀门各处均不得有泄漏现象。
核级阀门规范标准介绍
核级阀门规范标准介绍3核级阀门规范标准介绍.txt曾经拥有的不要忘记；不能得到的更要珍惜；属于自己的不要放弃；已经失去的留作回忆。
本文由kitgain贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
核级阀门规范标准介绍一、国际核电规范体系简介I、国际主要核电标准体系：、国际主要核电标准体系：ASME（美国）RCC－M（法国）ПНА□Г（俄国）CSA（加拿大）JIS （日本）DIN（德国）一、国际核电规范体系简介II、ASME体系介绍：、体系介绍：体系介绍一．概述《ASME规范》是最为广泛，内容最为详尽的一部关于锅炉及压力容器规范。
其制订的目的在于提供控制设计．制造和检验等质量的有关规则。
于1914正式颁发以来，六十年代开始，每三年修订一次，中文版最新为95版。
一、国际核电规范体系简介二、“ASME规范”的总体结构和内容至最新的1995年版形成了共十一卷二十二册的规范，按次序列表如下：第Ⅰ卷动力锅炉第Ⅱ卷材料技术条件第III卷核动力装置设备NCA分卷―第一册及第二册的总要求第Ⅳ卷采暖锅炉一、国际核电规范体系简介第Ⅴ卷第Ⅵ卷第Ⅶ卷第Ⅷ卷第Ⅸ卷第Ⅹ卷第Ⅺ卷无损检验采暖锅炉维护和运行的推荐规程动力锅炉维护推荐规程压力容器焊缝及钎焊评定玻璃纤维增强塑料压力容器核动力装置设备在役检查规则一、国际核电规范体系简介三、第Ⅲ卷核动力装置设备NCA分卷总的要求(包括第一册和第二册) 第一册NB分卷一级设备NC分卷二级设备ND分卷三级设备NE分卷MC级设备NF分卷设备支承结构NG分卷堆芯支承结构附录第二册混凝土反应堆容器及安全壳规范一、国际核电规范体系简介III、法国“RCC－M”规则一、概述于1980年首次发布，目前最新版本为2000年版。
“RCC－M”规则是借鉴于ASME“锅炉压力容器规范”第三卷“核动力装置设备”的NB，NC，ND，NG和NF分卷的有关内容，同时吸收法国在核电工业发展实践中的积累的经验和成果而制订出来的。
核电站阀门基础知识(最全新)
