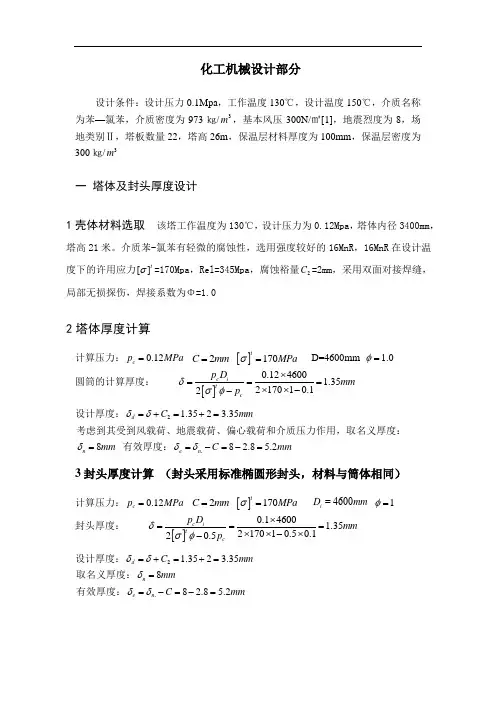

化工原理课程设计(化工机械设计部分)精馏塔
化工机械设计部分设计条件：设计压力0.1Mpa ，工作温度130℃，设计温度150℃，介质名称为苯—氯苯，介质密度为973㎏/3m ，基本风压300N/㎡[1]，地震烈度为8，场地类别Ⅱ，塔板数量22，塔高26m ，保温层材料厚度为100mm ，保温层密度为300㎏/3m一 塔体及封头厚度设计1壳体材料选取 该塔工作温度为130℃，设计压力为0.12Mpa ，塔体内径3400mm ，塔高21米。
介质苯-氯苯有轻微的腐蚀性，选用强度较好的16MnR ，16MnR 在设计温度下的许用应力[]t σ=170Mpa ，Rel=345Mpa ，腐蚀裕量2C =2mm ，采用双面对接焊缝，局部无损探伤，焊接系数为Φ=1.02塔体厚度计算计算压力：0.12c p M Pa = 2C mm = []170tM Pa σ= D=1.0φ= 圆筒的计算厚度：]0.124600 1.35217010.12c itcp D m mp δσφ⨯===⨯⨯--设计厚度：2 1.352 3.35d C mm δδ=+=+=考虑到其受到风载荷、地震载荷、偏心载荷和介质压力作用，取名义厚度：8n mm δ= 有效厚度：.8 2.8 5.2e n C mm δδ=-=-=3封头厚度计算 （封头采用标准椭圆形封头，材料与筒体相同）计算压力：0.12c p M Pa = 2C mm = []170tM Pa σ= 4600i D mm = 1φ=封头厚度：]0.14600 1.35217010.50.120.5c itcp D m mp δσφ⨯===⨯⨯-⨯-设计厚度：2 1.352 3.35d C mm δδ=+=+= 取名义厚度：8n mm δ=有效厚度：.8 2.8 5.2e n C mm δδ=-=-=二 塔设备质量载荷计算1 筒体、圆筒、封头、裙座的质量【8】()2222000.785(4.6164.6)227.851000236254im D D H kgπρ=⨯-=⨯-⨯⨯⨯=2附件的质量010.252375a m m kg ==3塔内构件的质量筛板塔塔盘单位质量265/N q kg m = 塔内构件的质量：22020.785 4.62265237534i m D Nq kg πN ==⨯⨯⨯=4 保温层的质量22220302()()0.785(4.816 4.616)(277)300237534i m D D H H kgπρ=⨯-⨯-⨯=⨯-⨯-⨯=5平台、扶梯的质量查得平台单位质量2150/P q kg m = 笼式扶梯单位质量40/F q kg m = 其中平台数3n =，笼式扶梯高度为26000mm 平台、扶梯的质量㎏()()222204002340210.785 4.6162 4.616150389754f p m q H D D q kgπ⎡⎤⎡⎤=⨯++-⨯⨯=⨯+⨯+-⨯⨯=⎣⎦⎣⎦6操作时物料的质量220510.785 4.60.04422973156454i m D h kg πρ==⨯⨯⨯⨯=7水压试验质量220.785 4.6(267)1000315604w i w m D H kg πρ==⨯⨯-⨯=8 操作质量：0010203040586345 am m m m m m m kg =+++++=9 全塔最大质量m max=m01+ m02+ m03+ m04+ m a+ m w=377326 10 全塔最小质量m min =m01+0.2 m02+ m03+ m04=43256kg计算前先对塔进行分段，以地面为0-0截面，裙座人孔为1-1截面，塔低封头焊缝为2-2截面，筒体分为两段,总共四段。

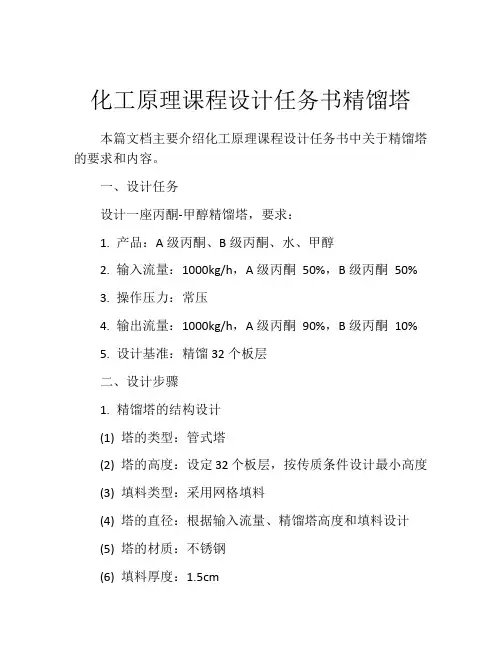

化工原理课程设计任务书精馏塔
化工原理课程设计任务书精馏塔本篇文档主要介绍化工原理课程设计任务书中关于精馏塔的要求和内容。
一、设计任务设计一座丙酮-甲醇精馏塔，要求：1. 产品：A级丙酮、B级丙酮、水、甲醇2. 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%3. 操作压力：常压4. 输出流量：1000kg/h，A级丙酮90%，B级丙酮10%5. 设计基准：精馏32个板层二、设计步骤1. 精馏塔的结构设计(1) 塔的类型：管式塔(2) 塔的高度：设定32个板层，按传质条件设计最小高度(3) 填料类型：采用网格填料(4) 塔的直径：根据输入流量、精馏塔高度和填料设计(5) 塔的材质：不锈钢(6) 填料厚度：1.5cm2. 精馏塔的操作参数及控制(1) 操作压力：常压(2) 丙酮的重心温度：58℃(3) 甲醇的重心温度：52℃(4) 塔顶压力：1atm(5) 塔底压力：1atm(6) 板间压力降：0.015atm(7) 蒸汽进口管直径：50mm(8) 汽液分离器直径：100mm(9) 泵的扬程：15m3. 精馏塔的热力学计算(1) 设定板层数：32(2) 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%(3) 设定塔顶压力：1atm(4) 设定塔底压力：1atm(5) 设定塔板温度，参考数值文献或软件计算(6) 根据塔板温度确定物质的蒸汽压(7) 根据物质的蒸汽压计算物质的分馏、回流比等参数4. 精馏塔的动力学模拟(1) 建立模型：使用MATLAB或其他模拟软件建立动力学模型(2) 确定控制方案：根据设定的输出要求，确定控制方案(3) 模拟仿真：进行塔的动态仿真，查找可能的故障及出现的问题(4) 评价：对模拟结果进行评价，并应对出现的问题进行处理三、设计成果1. 绘制精馏塔的结构图：包含填料、板层、进口出口等2. 绘制精馏塔的液相、气相平衡图3. 计算精馏塔流程图：包括输入和输出物质流量、温度、压力等参数4. 编写精馏塔的操作说明：包括操作控制、参数设定、操作步骤等5. 输出精馏塔的动态模拟成果：包括MATLAB或其他模拟软件的代码和仿真结果以上是化工原理课程设计的精馏塔任务书的要求和内容，本文档中介绍了设计步骤和要求，设计成果等部分，可以为读者提供一定帮助，同时也展示了精馏塔设计工作的一般流程和方法。

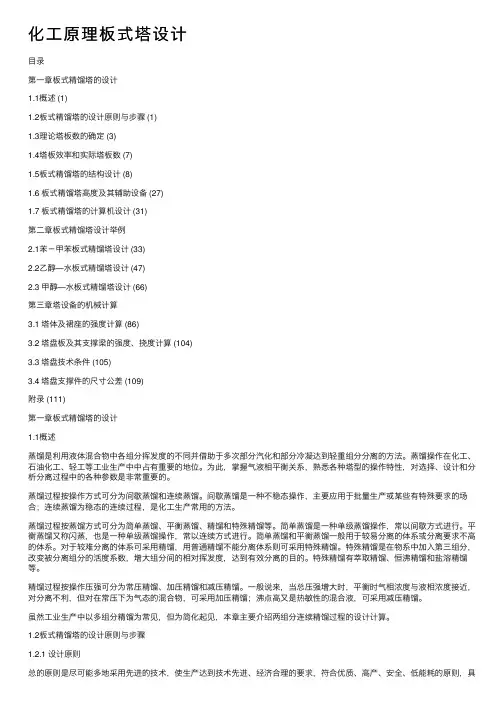

化工原理板式塔设计
化⼯原理板式塔设计⽬录第⼀章板式精馏塔的设计1.1概述 (1)1.2板式精馏塔的设计原则与步骤 (1)1.3理论塔板数的确定 (3)1.4塔板效率和实际塔板数 (7)1.5板式精馏塔的结构设计 (8)1.6 板式精馏塔⾼度及其辅助设备 (27)1.7 板式精馏塔的计算机设计 (31)第⼆章板式精馏塔设计举例2.1苯－甲苯板式精馏塔设计 (33)2.2⼄醇—⽔板式精馏塔设计 (47)2.3 甲醇—⽔板式精馏塔设计 (66)第三章塔设备的机械计算3.1 塔体及裙座的强度计算 (86)3.2 塔盘板及其⽀撑梁的强度、挠度计算 (104)3.3 塔盘技术条件 (105)3.4 塔盘⽀撑件的尺⼨公差 (109)附录 (111)第⼀章板式精馏塔的设计1.1概述蒸馏是利⽤液体混合物中各组分挥发度的不同并借助于多次部分汽化和部分冷凝达到轻重组分分离的⽅法。
蒸馏操作在化⼯、⽯油化⼯、轻⼯等⼯业⽣产中中占有重要的地位。
为此，掌握⽓液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是⾮常重要的。
蒸馏过程按操作⽅式可分为间歇蒸馏和连续蒸馏。
间歇蒸馏是⼀种不稳态操作，主要应⽤于批量⽣产或某些有特殊要求的场合；连续蒸馏为稳态的连续过程，是化⼯⽣产常⽤的⽅法。
蒸馏过程按蒸馏⽅式可分为简单蒸馏、平衡蒸馏、精馏和特殊精馏等。
简单蒸馏是⼀种单级蒸馏操作，常以间歇⽅式进⾏。
平衡蒸馏⼜称闪蒸，也是⼀种单级蒸馏操作，常以连续⽅式进⾏。
简单蒸馏和平衡蒸馏⼀般⽤于较易分离的体系或分离要求不⾼的体系。
对于较难分离的体系可采⽤精馏，⽤普通精馏不能分离体系则可采⽤特殊精馏。
特殊精馏是在物系中加⼊第三组分，改变被分离组分的活度系数，增⼤组分间的相对挥发度，达到有效分离的⽬的。
特殊精馏有萃取精馏、恒沸精馏和盐溶精馏等。
精馏过程按操作压强可分为常压精馏、加压精馏和减压精馏。
⼀般说来，当总压强增⼤时，平衡时⽓相浓度与液相浓度接近，对分离不利，但对在常压下为⽓态的混合物，可采⽤加压精馏；沸点⾼⼜是热敏性的混合液，可采⽤减压精馏。

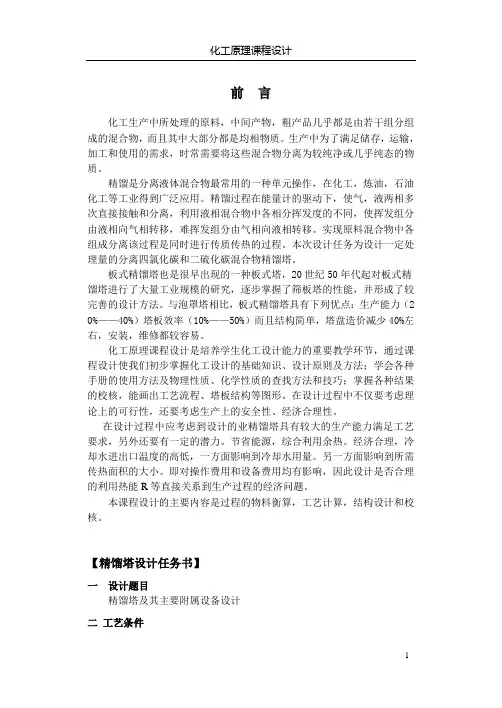

化工原理课程设计说明书-板式精馏塔设计
前言化工生产中所处理的原料，中间产物，粗产品几乎都是由若干组分组成的混合物，而且其中大部分都是均相物质。
生产中为了满足储存，运输，加工和使用的需求，时常需要将这些混合物分离为较纯净或几乎纯态的物质。
精馏是分离液体混合物最常用的一种单元操作，在化工，炼油，石油化工等工业得到广泛应用。
精馏过程在能量计的驱动下，使气，液两相多次直接接触和分离，利用液相混合物中各相分挥发度的不同，使挥发组分由液相向气相转移，难挥发组分由气相向液相转移。
实现原料混合物中各组成分离该过程是同时进行传质传热的过程。
本次设计任务为设计一定处理量的分离四氯化碳和二硫化碳混合物精馏塔。
板式精馏塔也是很早出现的一种板式塔，20世纪50年代起对板式精馏塔进行了大量工业规模的研究，逐步掌握了筛板塔的性能，并形成了较完善的设计方法。
与泡罩塔相比，板式精馏塔具有下列优点：生产能力（2 0%——40%）塔板效率（10%——50%）而且结构简单，塔盘造价减少40%左右，安装，维修都较容易。
化工原理课程设计是培养学生化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；掌握各种结果的校核，能画出工艺流程、塔板结构等图形。
在设计过程中不仅要考虑理论上的可行性，还要考虑生产上的安全性、经济合理性。
在设计过程中应考虑到设计的业精馏塔具有较大的生产能力满足工艺要求，另外还要有一定的潜力。
节省能源，综合利用余热。
经济合理，冷却水进出口温度的高低，一方面影响到冷却水用量。
另一方面影响到所需传热面积的大小。
即对操作费用和设备费用均有影响，因此设计是否合理的利用热能R等直接关系到生产过程的经济问题。
本课程设计的主要内容是过程的物料衡算，工艺计算，结构设计和校核。
【精馏塔设计任务书】一设计题目精馏塔及其主要附属设备设计二工艺条件生产能力：10吨每小时（料液）年工作日：自定原料组成：34%的二硫化碳和66%的四氯化碳（摩尔分率，下同）产品组成：馏出液 97%的二硫化碳，釜液5%的二硫化碳操作压力：塔顶压强为常压进料温度：58℃进料状况：自定加热方式：直接蒸汽加热回流比：自选三设计内容1 确定精馏装置流程;2 工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率，实际塔板数等。
化工原理课程设计《板式塔课程设计》省名师优质课赛课获奖课件市赛课一等奖课件
塔
高
加料口板间距加大，设测试
口；
塔釜空间=1-3m，设人孔、测试口；
裙座=2m，设人孔两个。
绘图
➢物料流程图： 只标设备名称，物料构成、流量。
➢塔板构造图： 塔板分块、孔旳排列、降液管旳尺寸；
➢塔体工艺图： 总高、管口位置、板间距、管口方位、 管口表、技术特征表。
河北科技大学
设计 制图 审核 批准
D圆整 初选塔径 1米下列100
进制
构造参数旳设计
hw , ho ,Ws ,Ws' ,Wc ,do , t
how
hn
溢流强度 i= Lh < 3.5 ~ 4.5
hw
LW
计算hOW
hw 20 ~ 50mm
hw hL - how
ho 20 ~ 25mm hw
hL = 60mm
降液管、受液盘旳构造及尺寸
进料管：泵加料 u= 1-3m/s；高位槽进料u= 0.5-1m/s
回流液管：泵回流 u= 1.5-3m/s；重力回流u= 0.5-1m/s
（3）冷却剂、加热剂用量
Qc Vrc WcC p t2 t1
QB VrB W蒸汽 r蒸汽
t2 400C ~ 450C
冷却剂用量 加热剂用量
将工艺计算成果列表
用途
塔顶蒸汽管 排空管 回流管 进料管
塔底蒸进口管 热电阻接口 压力计接口 液位计接口
塔底液体出口管 人孔
河北科技大学
设计 制图 审核 批准
浮阀精馏塔 工艺条件图
图号
材料 比例
1:50
数量 第 1 页共
重量 1页
5、设计阐明书内容
每项单独一页 正文
每项单独一页
化工原理课程设计精馏板式塔的设计
确保停留时间大于或等于3～5s，这样使得溢流中的泡沫有足够的时间在降
液管中分离。
（27）
⑤ 降液管底隙高度hb：
（28）
• 采用合适的回流比； • 蒸馏系统的合理设置，如采用中间再沸器和中间 冷凝器的流程，可以提高精馏塔的热力学效率。
3.板式精馏塔的工艺计算
釜。 （1） （2）
得出：
3.1物料衡算及操作线方程
• 常规塔：一处进料和塔顶、塔底各有一个产品，塔釜间接蒸汽加热的精馏
（3）
（4）
式中：F、D、W——分别为原料液、馏出液和釜残液流量，kmol/h；
2.2进料状态的选择
• • • • • • •
进料状态以进料热状态参数q表示，有五种进料状态； q>1.0时，为低于泡点温度的冷液进料； q＝1.0时，为泡点下饱和液体； q＝0时，为露点下的饱和蒸气； 1>q>0时，为介于泡点和露点间的气液混合物； q<0时，为高于露点的过热蒸气进料。 为使塔的操作稳定，免受季节气温影响，精、提馏段采 用相同塔径以便于制造，则采用饱和液体（泡点）进料， 但需增设原料预热器。
• 4、塔的负荷性能图（放在说明书的流体力学验算后、用 标准坐标纸绘制）
2.设计方案的确定
2.1操作压力
精馏操作可以在常压、减压和加压下进行。
除热敏性物料外，凡通过常压精馏即可实现分离要 求，并能用江河水或循环水将馏出物冷凝下来的 系统，都采用常压精馏；
对热敏性物料或混合物沸点过高的系统，宜采用减 压精馏； 常压下成气态的物料必须采用加压精馏。
化工原理课程设计任务书苯-甲苯板式精馏塔的设计
化工原理课程设计任务书苯-甲苯混合液筛板（浮阀）精馏塔设计2021年6月16日苯-甲苯混合液筛板（浮阀）精馏塔设计一.设计概述塔设备是化工、炼油生产中国最重要的设备之一。
塔设备的设计和研究已经受到化工行业的极大重视。
在化工生产中，塔设备的性能对于整个装置的产品产量、质量、生产能力和消耗定额，以及三废处理和环境保护等各个方面，都有非常重大的影响。
精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工、炼油。
石油化工等工业中得到广泛应用。
精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离，根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可以采用恒沸精馏或萃取精馏等特殊方法进行分离。
本设计的题目是苯-甲苯混合液筛板精馏塔的设计，即需设计一个精馏塔用来分离易挥发的苯和不易挥发的甲苯。
二.原始数据1.年处理量：50000吨2.料液初温：35℃3.料液浓度：45%（苯质量分率）4.塔顶产品浓度：98%（苯质量分率）5.塔底釜液含甲苯量不低于：98%（以质量计）6.每年实际生产天数：330天（一年中有一个月检修）7.精馏塔塔顶压强：4kkk（表压）8.冷却水温度：30℃9.饱和水蒸气压力：2.5kkk/kk2（表压）10.设备类型：筛板（浮阀）塔三.基础数据1.组分的液相密度（见表-1）温度/℃80859095100105110115苯814.24 808.68 803.08 797.44 791.75 786.01 780.21 774.36甲苯809.80 804.87 799.90 794.90 789.85 784.76 779.63 774.45表-1烃类化合物实测k值多，也有系统的关联工作，最好的关联成果发表在k−k手册中，方程是：k=k+kk+kk2+kk3+kk4关联系数通过查找《化工物性简明手册》得知，k的单位是kk/k3，k的单位是k。
化工原理设计--苯—甲苯分离过程板式精馏塔设计
化工原理课程设计设计题目：常压、连续精馏分离苯一甲苯混合体系目录、化工原理课程设计任务书 (1)、设计计算 (2)一）确定设计方案的原则. (2)二）操作条件的确定. (3)三）. 设计方案的选定及基础数据的搜集 (4)四）精馏塔的物料衡算 (8)五）塔板数的确定 (8)（一）理论板层数NT 的求取 (8)（1）.......................................................................... 最小回流比的求取；8（2）求精馏塔的气、液相负荷 (9)（3）求操作线方程 (9)（二）实际板层数的求取 (10)六）精馏塔的工艺条件及有关物性数据的计算 (10)（1）操作压力计算 (10)（2）操作温度计算 (11)（3）平均摩尔质量计算 (11)（4）平均密度计算 (11)七）气液负荷计算 (13)八）精馏塔的塔体工艺尺寸计算 (13)（1）.................................................................. 塔径的计算13（2）塔高的计算 (14)九）塔板主要工艺尺寸的计算 (14)（1）..................................................................... 溢流装置计算14（2）塔板布置 (15)十）筛板的流体力学验算 (16)（1）气体通过筛板压强相当的液柱高度hp hc hl h. ............................16(2) 液面落差 (17)(3) 液沫夹带 (17)(5) 液泛 (17)塔板负荷性能图 (18)(1)漏液线 (18)(2) 液沫夹带线 (18)(3) 液相负荷下限线 (19)(4) 液相负荷上限线 (19)(5) 液泛线 (19)设计结果一览(表9) (21)三、个人心得体会及改进意见 (22)四、参考文献 (22)附录(符号说明) (23)一、化工原理课程设计任务书板式精馏塔设计任务书(一)设计题目：设计分离苯一甲苯连续精馏筛板塔 (二)设计任务及操作条件1、设计任务：原料处理量：f= 5300kg/h进料组成：X F=0,55 (轻组分苯的摩尔分率，下同) 塔顶产品组成: X D=0.91 分离要求：回收率??=0.95全塔效率：58%2、操作条件：平均操作压力：101.3 kPa 回流比：R=1.8Rmin 单板压降：<=0.7kPa工时：年开工时数7200 小时泡点进料：q=1 Xq=Xe=X F(三)设计方法和步骤：1、设计方案简介根据设计任务书所提供的条件和要求，通过对现有资料的分析对比，选定适宜的流程方案和设备类型，初步确定工艺流程。
化工原理课程设计板式精馏塔设计
4.编写设计说明书 设计说明书应根据设计指导思想阐明设计特点，列出设计主
要技术数据，对有关工艺流程和设备选型作出技术上和经济上的 论证和评价。应按设计程序列出计算公式和计算结果；对所选用 的物性数据和使用的经验公式图表应注明来历。
设计说明书应附有带控制点工艺流程图，塔板结构简图和计算 机程序框图和原程序。
其 中 利 用 t～ x～ y 关 系 ，并 借 助 二 次 样 条 插 入 的 方 法 ，求 得
塔顶塔底的温度，进而求取全塔的平均温度，从而可以根据全
塔平均温度求取全塔平均相对挥发度。
式 中 ： R ---回 流
R m in — 最 小 回 流 比
—全塔平均相对挥发度
12
3.理论板数和实际板数的确定
用双溢流型塔板。
2
平 直 堰 的 hOW 按 下 式 计 算
hOW
2 .8 4 1000
E
Lh
3
lW
式中
lW Lh
—堰 —塔
长, 内液
m; 体流
量
，
m
3
h
E — 液 流 收 缩 系 数 ， 查 图 求 取 。 一 般 可 取 为 1， 误 差 不 大
(2)、提馏段气液负荷计算(同上)
2021/3/12
16
5、热量衡算
总热量衡算 QV QW QL QB QF QR
式中： QV 、QW、QL、QB、QF、QR 分别是塔顶蒸汽带出的热
量、塔底产品带出的热量、塔设备的热损失、塔釜加热量、进料带入 的热量、回流带入热量、
其中：塔设备的热损失Q L 0.1QB
（ 4） 实 际 板 数 的 确 定
板效率：利用奥康奈尔的经验公式
《化工原理课程设计》板式精馏塔设计报告
《化工原理课程设计》报告4万吨/年甲醇~水板式精馏塔设计目录一、概述 (4)1.1 设计依据·································错误！未定义书签。
1.2 技术来源·································错误！未定义书签。
1.3 设计任务及要求 (5)二：计算过程 (7)1. 塔型选择 (7)2. 操作条件的确定 (8)2.1 操作压力 (8)2.2 进料状态 (8)2.3 加热方式 (8)2.4 热能利用 (8)3. 有关的工艺计算 (9)3.1 最小回流比及操作回流比的确定·········错误！未定义书签。
3.2 塔顶产品产量、釜残液量及加热蒸汽量的计算错误！未定义书签。
3.3 全凝器冷凝介质的消耗量 (17)3.4 热能利用·····························错误！未定义书签。
化工原理课程设计---筛板式连续精馏塔及主要附属设备设计
化工原理课程设计---筛板式连续精馏塔及主要附属设备设计目录第一章前言 (1)1.1吸收技术概况 (1)1.3填料塔技术 (1)1.4填料的类型 (2)1.5填料的几何特性 (2)1.6填料的性能评价 (2)1.7填料塔的流体力学性能 (2)1.8填料的选择 (2)1.9填料塔的内件 (2)1.10典型的吸收过程 (2)第二章填料塔的主体设计方案的确定 (3)2.1流程说明 (3)2.2吸收剂的选择 (4)2.3填料的类型与选择 (4)2.3.1填料种类的选择 (4)2.3.2填料规格的选择 (5)2.3.3填料材质的选择 (5)第三章设计任务....................................................................................... 错误!未定义书签。
第四章设计方案的说明 (6)第五章基础物性数据 (6)5.1液相物性数据 (6)5.2气相物性数据 (6)5.3气相物中平衡数据 (6)第六章物料衡算 (7)第七章填料塔的工艺尺寸的计算 (7)7.1塔径的计算 (7)7.1.1气相质量流量为 (7)7.1.2液相质量流量可近似按纯水的流量计算，即： (8)7.1.3泛点率校核： (10)7.1.4填料规格核算 (10)7.1.5液体喷淋密度核算 (10)7.2填料层高计算 (10)7.3填料层压降的计算 (13)第八章辅助设备的选型及设计 (15)8.1液体分布器 (15)8.1.1液体分布器的选型 (15)8.1.2分布点密度计算 (16)8.1.3分液计算 (17)8.2主要接管尺寸的计算 (17)8.2.1液体进料接管 (17)8.2.2气体进料接管 (18)8.3法兰 (18)8.4填料支承结构 (18)8.5填料压紧装置 (18)8.6除沫装置 (18)8.7封头 (19)8.8人孔或手孔和卸料孔 (19)8.8.1人孔或手孔 (19)8.8.2卸料孔 (19)8.9塔高 (20)8.9.1塔顶空间高度 (20)8.9.2塔底空间高度 (20)8.9.3塔体总高度 (20)8.10泵 (20)8.11风机的选型 (20)8.12设备汇总表 (21)第九章符号说明 (21)第十章总结 (22)第一章前言填料塔是以塔内的填料作为气液两相间接触构件的传质设备，它是化工类企业中最常用的气液传质设备之一。
化工原理设计精馏塔设计论述
2018/12/8
C20 exp[4.531 1.6562Z 5.5496Z 2 6.4695 Z 3 ( 0.474675 0.079Z 1.39Z 2 1.3212Z 3 ) ln Lv ( 0.07291 0.088307 Z 0.49123 Z 2 0.43196 Z 3 ) (ln Lv ) 2 ] Z H T hL
3 m s 式 中 Vs — 塔 内 的 气 相 流 量 ，
u — 空 塔 气 速 ， m /s
u 0 .6 ~ 0 .8 u m ax
— 最 大 空 塔 气 速 ， m/ s
umax
L V C V
umax
L 、V — 分 别 为 液 相 与 气 相 密 度 ， k g m 3 0 .2 负荷系数 C C 20 C20 值 可 由 S m i t h 关 联 图 求 取 ) ( 20
2018/12/8
4、溢流堰（出口堰）的设计
(1).堰长 lW : 依据溢流型式及液体负荷决定堰长,单溢流型塔板堰 长 lW 一般取 为 (0.6 ～ 0.8)D ；双溢 流型塔 板，两 侧堰长 取为 (0.5 ～ 0.7)D，其中 D 为塔径 (2).堰上液层高度 OW ： 堰上液层高度应适宜，太小则堰上的液体均布差，太大则塔板压 强增大，物沫夹带增加。对平直堰，设计时 hOW 一般应大于 0.006m， 若低于此值应改用齿形堰。 hOW 也不宜超过 0.06 ～ 0.07m ，否则可改 用双溢流型塔板。 平直堰的 hOW 按下式计算 式中
(ii)当塔顶为分凝器时,
化工原理课程设计—板式精馏塔的设计
板式精馏塔的设计1.1 概述塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。
根据塔内气液接触部件的结构型式，可分为板式塔和填料塔。
板式塔内设置一定数目的塔板，气体以鼓泡或喷射形式穿过板上液层进行质热传递，气液相组成呈阶梯变化，属逐级接触逆流操作过程。
填料塔内装有一定高度的填料层，液体自塔顶沿填料表面下流，气体逆流向上（也有并流向下者）与液相接触进行质热传递，气液相组成沿塔高连续变化，属微分接触操作过程。
工业上对塔设备的主要要求是：（1）生产能力大；（2）传热、传质效率高；（3）气流的摩擦阻力小；（4）操作稳定，适应性强，操作弹性大；（5）结构简单，材料耗用量少；（6）制造安装容易，操作维修方便。
此外，还要求不易堵塞、耐腐蚀等。
板式塔大致可分为两类：（1）有降液管的塔板，如泡罩、浮阀、筛板、导向筛板、新型垂直筛板、蛇形、S型、多降液管塔板；（2）无降液管的塔板，如穿流式筛板（栅板）、穿流式波纹板等。
工业应用较多的是有降液管的塔板，如浮阀、筛板、泡罩塔板等。
（一）泡罩塔泡罩塔是最早使用的板式塔，是Celler于1813年提出的，其主要构件是泡罩、升气管及降液管。
泡罩的种类很多，国内应用较多的是圆形泡罩。
泡罩塔的主要优点是：因升气管高出液层，不易发生漏液现象，操作弹性较大，液气比范围大，适用多种介质，操作稳定可靠，塔板不易堵塞，适于处理各种物料；但其结构复杂，造价高、安装维修不便，板上液层厚，气体流径曲折，塔板压降大，因雾沫夹带现象较严重，限制了起诉的提高。
现虽已为其他新型塔板代替，但鉴于其某些优点，仍有沿用。
（a b）图1 泡罩塔（二）浮阀塔浮阀塔广泛用于精馏、吸收和解吸等过程。
其主要特点是在塔板的开孔上装有可浮动的浮阀，气流从浮阀周边以稳定的速度水平地进入塔板上液层进行两相接触。
浮阀可根据气体流量的大小而上下浮动，自行调节。
浮阀有盘式、条式等多种，国内多用盘式浮阀，此型又分为F－1型（V－1型）、V－4型、十字架型、和A型，其中F－1型浮阀结构较简单、节省材料，制造方便，性能良好，故在化工及炼油生产中普遍应用，已列入部颁标准（JB－1118－81）。
化工原理课程设计乙醇—水板式精馏塔设计
化工与制药学院课程设计说明书课题名称乙醇—水板式精馏塔设计专业班级11级食品科学与工程01班学生学号学生姓名学生成绩指导教师课题工作时间2013.12.11－2013.12.28武汉工程大学化工原理课程设计任务书专业食品科学与工程班级11级01班学生姓名发题时间：2013 年12 月11 日一、课题名称乙醇-水体系板式精馏塔的设计二任务要求1原料来自上游的初馏塔，原料乙醇含量：质量分率=35.4 （35+0.1*组号）%2塔顶产品为浓度92.5%（质量分率）的药用乙醇，设计每天产量为：35.4吨；3塔釜排出的残液要求乙醇的浓度不大于0.05%（质量分率）4 工艺操作条件：塔顶压强为4kPa(表压)，单板压降<0.7kPa，塔顶全凝，泡点回流，R =（1.1~2）Rmin。
三主要内容1 确定全套精馏装置的流程，绘出流程示意图，标明所需的设备、管线及有关控制或观测所需的主要仪表与装置；2 精馏塔的工艺计算与结构设计：1）物料衡算确定理论板数和实际板数；（可采用计算机编程）2）按精馏段首、末板，提馏段首、末板计算塔径并圆整；3）确定塔板和降液管结构；4）按精馏段和提馏段的首、末板进行流体力学校核；（可采用计算机编程）5）进行全塔优化，要求操作弹性大于2。
3 绘制塔板结构布置图和塔板的负荷性能图；（如果精馏段和提馏段设计结果不同，则应分别绘出）4 计算塔高和接管尺寸；5 精馏塔附属设备的计算和选型。
6 设计结果概要或设计一览表；7 设计小结和参考文献；8 绘制装配图一张，带控制点的工艺流程图一张（可采用CAD绘图）。
四参考书目[1] 陈敏恒化工原理（下）[M]. 北京：化学工业出版社，1989[2] 贾绍义化工原理课程设计[M]. 天津：天津大学出版社，2002[3] 姚玉英. 化工原理（下）[M]. 天津：天津科技出版社，1999[4] 谭天恩化工原理（下）[M]. 北京：化学工业出版社，19942.设计基础数据常压下乙醇—水系统t—x—y数据如表1—6所示。
化工原理课程设计 精馏塔设计
苯-氯苯板式精馏塔的工艺设计绪论1、设计方案的思考通体由不锈钢制造，塔节规格Φ25～100mm、高度0.5～1.5m，每段塔节可设置1～2个进料口/测温口，亦可结合客户具体要求进行设计制造各种非标产品。
整个精馏塔包括：塔釜、塔节、进料罐、进料预热器、塔釜液储罐、塔顶冷凝器、回流比控制器、产品储罐等。
塔压降由变送器测量，塔釜上升蒸汽量可通过采用釜液温度或灵敏板进行控制，塔压可采用稳压阀控制，并可装载自动安全阀。
为使塔身保持绝热操作，采用现代化仪表控制温度条件，并可在室温～300℃范围内任意设定。
同时，为了满足用户的科研需要，每一段塔节内的温度、塔釜液相温度、塔顶气相温度、进料温度、回流温度、塔顶压力、塔釜压力、塔釜液位、进料量等参数均可以数字显示。
2、工艺流程原料液由泵从原料储罐中引出，在预热器中预热后送入连续板式精馏塔（筛板塔），塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液，其余作为产品经冷却至后送至产品槽；塔釜采用热虹吸立式再沸器提供气相流，塔釜残液送至废热锅炉。
流程示意图 :冷凝器→塔顶产品冷却器→苯的储罐→苯↑↓回流原料→原料罐→原料预热器→精馏塔↑回流↓再沸器←~ 塔底产品冷却器→氯苯的储罐→氯苯3、设计方案的确定及工艺流程的说明本设计任务为分离苯-氯苯混合物。
对于二元混合物的分离，应采用连续精馏过程。
设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。
塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。
该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的2倍。
塔釜采用间接蒸汽加热，塔底产品经冷却后送至储罐。
第一章设计任务1、设计题目设计一座苯-氯苯连续精馏塔，塔顶馏出液中含苯97%。
原料液中含苯为62%,塔底产品2％,生产能力65000t/y（以上均为质量%）。
2、操作条件1.塔顶压强4kPa（表压）；2.进料热状况，自选；3.回流比，自选；4.单板压降不大于0.7kPa；3、塔板类型筛板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
•
(4)有关具体机械结构和塔体附件的选定
•
*接管规格：
•
根据流量和流体的性质，选取经验流速，选择标准管道。
•
*全塔高度：
•
包括上、下封头，裙座高度。
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
• 3. 附属设备设计和选用
• (1)加料泵选型，加料管规格选型
• 加料泵以每天工作3小时计（每班打1小时）。
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
•4.编写设计说明书
• 设计说明书应根据设计指导思想阐明设计特点，列出设计主 要技术数据，对有关工艺流程和设备选型作出技术上和经济上的 论证和评价。应按设计程序列出计算公式和计算结果；对所选用 的物性数据和使用的经验公式图表应注明来历。
• 设计说明书应附有带控制点工艺流程图，塔板结构简图和计算 机程序框图和原程序。
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
•(1)雾沫夹带线
•(5) 液 相 负荷下限 线
•B Vs,max
•(2) 液 泛 线
•P操作点
•(3)液相上限线
PPT文档演模板
•A Vs,min
•(4)漏夜线
•O
•Ls ,m3/s
•塔板负荷性能图
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
•第一部分：化工原理课程设计任务书
•一. 设计题目：苯——甲苯混合液筛板(浮阀)精馏塔设计
•二. 原始数据
•年处理量：25000 30000 35000 40000 45000 50000吨
•料液初温：35℃
•料液浓度：40% 45% 50% 55% 60%（苯质量分率）
•塔顶产品浓度：98% 98.5%（苯质量分率）
•工艺流程图纸
2020/11/12
化工原理课程设计板式精馏塔设计[1]
•2. 设备图纸示例
• 设备图纸
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
•3. 图纸示例说明
PPT文档演模板
•工艺流程图纸
• 图纸说明
化工原理课程设计板式精馏塔设计[1]
演讲完毕，谢谢听讲!
再见，see you again
化工原理课程设计板式 精馏塔设计
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
化工原理课程设计
•——筛板式精馏塔设计
第一部分：化工原理课程设计任务书 第二部分：设计方法 第三部分：化工塔器CAD设计软件介绍 第四部分：设计示例
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
二．设备计算
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
• 大致估计一下加料管路上的管件和阀门。
• (2)高位槽、贮槽容量和位置
• 高位槽以一次加满再加一定裕量来确定其容积。
• 贮槽容积按加满一次可生产10天计算确定。
• (3)换热器选型
• 对原料预热器，塔底再沸器，塔顶产品冷却器等进行选型。
• (4)塔顶冷凝器设计选型
• 根据换热量，回流管内流速，冷凝器高度，对塔顶冷凝器 进行选型设计。
• 塔顶产品由塔顶产品冷却器冷却至常温。
• （2）精馏工艺计算：
•
a. 物料衡算确定各物料流量和组成。
•
b.经济核算确定适宜的回流比
• 根据生产经常费和设备投资费综合核算最经济原则，尽量使用 计算机进行最优化计算，确定适宜回流比。
•
c. 精馏塔实际塔板数
• 用近似后的适宜回流比在计算机上通过逐板计算得到全塔 理论塔板数以及精馏段和提馏段各自的理论塔板数。
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
•塔底釜液含甲苯量不低于 98%(以质量计)
•每年实际生产天数：330天（一年中有一个月检修）
•精馏塔塔顶压强：4 kpa（表压）
•冷却水温度：30℃
•饱和水蒸汽压力：2.5kgf/cm2(表压)
•设备型式：筛板(浮阀)塔
•厂址： PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
• 三. 设计任务
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
一．工艺计算
• 主要内容是(1)物料衡算 (2)确定回流比 (3)确定理论板数 和实际板数 (4)塔的气液负荷计算 (5)热量衡算
• 塔设备的生产能力一般以千克/小时或吨/年表示，但在理 论板计算时均须转换成kmol/h,在塔板设计时，气液流量又须用 体积流量m3/s表示。因此要注意不同的场合应使用不同的流量单 位。
了流体力学验算之后，便可确认所设计的塔板能在
任务规定的气液负荷下正常操作。此时，有必要进
一步揭示该塔板的操作性能，即求出维持该塔板正
常操作所允许的气、液负荷波动范围。这个范围通
常以塔板负荷性能图的形式表示。
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
•Vs ,m3/ s
2020/11/12
化工原理课程设计板式精馏塔设计[1]
四. 塔体结构
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
•五. 工艺流程图、设备图和图纸说 明•1. 带控制点工艺流程图示例
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
8. 塔板的负荷性能图
•
在确定了塔板的工艺尺寸，又按前述各款进行
•
•1.全塔物料衡算：
• F=D+W FxF=DxD+WxW
• 塔顶产品易挥发组分回收率η为： η= DxD/FxF
• 式中:F、D、W分别为进料、塔顶产品、塔底馏出液的摩尔 流量(kmol/h), xF、xD、xW分别为进料、塔顶产品、塔底馏出液 组成的摩尔分率
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
• 完成精馏塔工艺设计，精馏设备设计，有关附属设备的设计和 选用，绘制带控制点工艺流程图，塔板结构简图，编制设计说明书。
PPT文档演模板
化工原理课程设计板式精馏塔设计[1]
• 四. 设计内容
• 1. 工艺设计
• （1）选择工艺流程和工艺条件
•
a．加料方式 b. 加料状态 c. 塔顶蒸汽冷凝方式
• d. 塔釜加热方式 e. 塔顶塔底产品的出料状态
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
2020/11/12
化工原理课程设计板式精馏塔设计[1]
PPT文档演模板
• 然后根据全塔效率ET，求得全塔、精馏段、提馏段的实际塔
