焊接符号及标注方法
一、焊接接头及焊缝
一、焊接接头及焊缝
一、焊接接头及焊缝
（二）焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。 分类： 1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝； 2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝； 3、按焊缝断续情况可分为：连续焊缝、断续焊缝； 4、按承载方式可分为：工作焊缝、联系焊缝。
焊缝的符号组成：基本符号、辅助符号、补充符号、焊 缝尺寸符号和指引线。
二、焊接接头的表示方法 基本符号
1、Ⅰ形焊缝
符号
示意图
二、焊接接头的表示方法 基本符号
2、V形焊缝
符号
示意图
二、焊接接头的表示方法 基本符号
3、单边V形焊缝
符号
示意图
二、焊接接头的表示方法
4、带钝边V形焊缝
基本符号
符号
示意图
焊缝是构成焊接接头的主体部分，对接接头焊缝、角接接 头焊缝是焊缝的基本形式。
一、焊接接头及焊缝
1．对接焊缝 对接焊缝是沿着两个焊件之间形成的，有不开坡口（
或开I形坡口）和开坡口的两种。焊缝表面形状有上凸 的和与表面平齐的。 2．角焊缝
角焊缝截面形状
一、焊接接头及焊缝
3．工作焊缝和联系焊缝 工作焊缝(又称承载焊缝)
搭接接头
一、焊接接头及焊缝
搭接接头除两钢板叠在端面或 侧面焊接外，还有开槽焊和塞焊 (圆孔和长孔)等。
开槽焊搭接接头的构造如图所 示。先将被连接件冲切成槽，然后 用焊缝金属填满该槽，槽焊焊缝断 面为矩形，其宽为被连接件厚度的 两倍，开槽长度应比搭接长度稍短 一些。
一、焊接接头及焊缝
塞焊是在被连接的钢板上钻孔来代替槽焊的槽， 用焊缝金属将孔填满使两板连接起来，塞焊可分为 圆孔内塞焊和长孔内塞焊两种，如图所示。

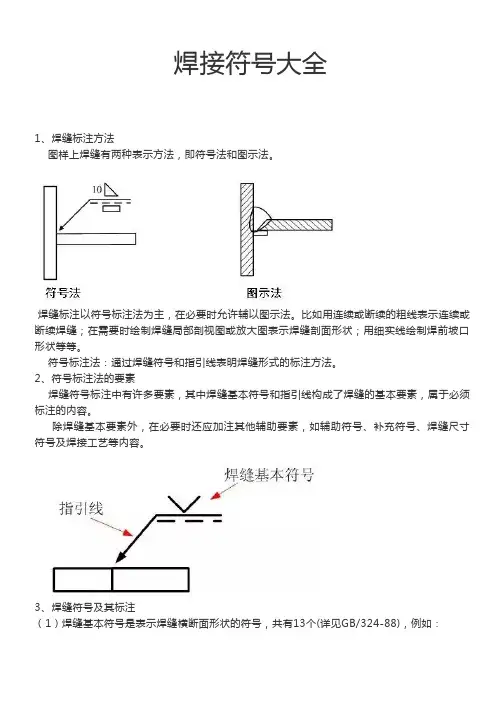

各种焊接符号大全(图文详解)
焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注以符号标注法为主，在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。
符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。
除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。
（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。
（2）基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
焊接符号标注示例
焊接符号说明参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm 完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm 焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接箭头对面方向9mm 坡口开口角度 箭头方向60°箭头对面方向90°板材间距3mm 闪光焊接坡口深度3mm坡口开口角度90° 板材间距为0摩擦压接坡口深度3mm坡口开口角度90° 板材间距为0六，V焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45° 板材间距6.4mm 使用垫板角连接板厚25mm 坡口角度45° 坡口深度10mm 板材间距为0七，K焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九，焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm段焊侧面图上没有记号表示 焊接长度为50mm焊接3处段焊间距为250mm焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦对接焊，角焊表面点焊发散型焊接发散熔接发散熔接发散熔接发散熔接凸起角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm 园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五，记号组合该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理焊接位置形状表示记号 型焊接与拍子型焊接K型焊接与角焊接型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。
焊接符号、补充焊接符号类型和图纸(大全)
基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。
方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。
单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。
基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。
如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。
根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。
根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。
角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。
根面的单V 型坡口焊缝的ISO 标准符号。
根面单坡口焊缝的ISO 标准符号。
尽管ISO 2553中提到了这两种情况，但最好还是避免使用。
扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。
基本焊接符号角焊缝的符号，是最常用的焊接类型。
如果没有指定，则腿长相等。
说明边缘焊缝，通常仅沉积在一侧。
一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。
电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。
符号说明了从接头一侧进行的电弧点焊。
符号用于说明电阻点焊，需要从两侧进行操作。
点焊通常是指电阻点焊。
焊与点焊类似，但它不是单点焊接，而是以线性形式进行。
该符号表示电阻缝焊，需要从接头两侧进行操作。
弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。
缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。
补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。
焊接符号标注及详细表示方法
焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) 。
(2) 。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
焊接符号标注示例
焊接符号标注示例焊接是一种常见的金属连接工艺，广泛应用于制造业和建筑工程等领域。
为了确保焊接质量和安全性，焊接符号标注成为必不可少的一项技术。
本文将以示例的形式，介绍常见的焊接符号标注及其含义。
1. 焊缝形式标注焊缝形式标注用于表明焊缝的形状和种类，常见的焊缝形式标注包括V型焊缝、角焊缝和对接焊缝等。
V型焊缝标注：示例：V型焊缝含义：焊缝呈V形状，两片金属材料通过折角连接在一起。
角焊缝标注：示例：角焊缝含义：焊缝呈角形状，两片金属材料通过角度连接在一起。
对接焊缝标注：示例：对接焊缝含义：两片金属材料的边缘通过焊接连接在一起，形成一条直线状的焊缝。
2. 焊缝尺寸标注焊缝尺寸标注用于表明焊缝的尺寸要求，常见的焊缝尺寸标注包括焊缝宽度、焊缝深度和焊缝高度等。
焊缝宽度标注：示例：a=6mm含义：焊缝的宽度为6毫米。
焊缝深度标注：示例：h=8mm含义：焊缝的深度为8毫米。
焊缝高度标注：示例：H=10mm含义：焊缝的高度为10毫米。
3. 焊缝形状标注焊缝形状标注用于表明焊缝的形状特征，常见的焊缝形状标注包括U型焊缝、J型焊缝和F型焊缝等。
U型焊缝标注：示例：U型焊缝含义：焊缝呈U形状，两片金属材料通过U形连接在一起。
J型焊缝标注：示例：J型焊缝含义：焊缝呈J形状，两片金属材料通过J形连接在一起。
F型焊缝标注：示例：F型焊缝含义：焊缝呈F形状，两片金属材料通过F形连接在一起。
4. 焊缝加工方法标注焊缝加工方法标注用于表明焊接时所采用的具体焊接方法，常见的焊缝加工方法标注包括手工焊、自动焊和气焊等。
手工焊标注：示例：手工焊含义：焊接过程中操作人员手持焊枪进行焊接。
自动焊标注：示例：自动焊含义：焊接过程中采用自动化设备进行焊接。
气焊标注：示例：气焊含义：焊接过程中采用气炉等气焊设备进行焊接。
通过以上示例，我们可以清晰了解焊接符号标注的常见形式和含义。
在实际工作中，正确理解和应用焊接符号标注对于确保焊接质量和安全性至关重要。
焊接符号标注及详细表示方法
焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
焊接图纸符号标注图解示例0
焊接图纸符号标注图解示例0焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。
标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。
基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。
标注对称焊缝或双面埠缝可不加虚线，如图3-20所示。
焊缝尺寸符号及数据的标注原则如下：1.在基本特号左边标注：钝边高度p，坡口高度H，焊角高度K，焊缝余高h，熔透深度s，根部半径R，焊缝宽度C，焊角直径d。
2.在基本符号右边标注：焊缝长度l，焊缝间隙e，相同焊缝数量n。
3。
在基本特号上边标注：坡口角度a，根部间隙b。
焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
详解aws焊接符号AWS其英文全称为American Welding Society，即：美国焊接学会。
AWS焊接符号标准在世界各地得到广泛的应用，因AWS焊接符号标准与中国的焊接符号标准（GB324）有所不同，对于经常接触国外图纸的朋友来说掌握AWS焊接符号标准是很必要的。
焊接符号及实例
A4特殊情况举例2]
喇叭形焊缝，单边喇叭形焊缝，堆焊缝及锁边焊缝的标注见表A 4。
A5错误标注示例见表A 5
采用说明：
1)本标准采用了ISO 2．553标准中具有代表性的应用示例，但对ISO 2553标准中的附录B因不适合于我国国情未采用。
2)ISO 2553标准没有此内容。
4．3补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。
表4补充符号
序号
名称
示意图
符号
说明
1
带垫板符号1)
表示焊缝底部有垫板
2
三面焊缝符号1)
表示三面带有焊缝
3
周围焊缝符号
表示环绕工件周围焊缝
4
现场符号
表示在现场或工地上进行焊接
5
尾部符号
可以参照GB 5185标注焊接工艺方法等内容
采用说明：
表A1基本符号应用举例
表A2基本符号的组合举例
表A3基本符号与辅助符号的组合举例
表A4特殊焊缝的标注
表A5错误标注示例
焊缝符号表示法
课时： 时间： 地点：
表1基本符号
注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。
4．2辅助符号
辅助符号是表示焊缝表面形状特征的符号，见表2。
表2辅助符号
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。辅助符号的应用示例见表3。
表3辅助符号的应用示例
b．如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，见图6(b)；
c．标对称焊缝及双面焊缝时，可不加虚线，见图6(c)、(d)。
图6基本符号相对基准线的位置
焊接符号及标注方法课件
一、焊接接头及焊缝 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
3、搭接接头 两块板料相叠，而在端部或侧面进行角焊，或加
上塞焊缝、槽焊缝连接的接头称为搭接接头。 由于搭接接头中两钢板中心线不一致，受力时产
生附加弯矩，会影响焊缝强度，因此，一般锅炉、压 力容器的主要受压元件的焊缝都不用搭接形式。
设计人员为使自己设计的结构或产品由制造人 员准确无误地加工制造出来，就必须把结构和产品 的施工技术条件在设计图样和设计说明书等设计文 件上详尽地表述出来。
对于焊接接头，设计人员一般采用有关标准规 定的焊缝符号和焊接方法代号来表示。
十字)接头。T形(十字)接头能承受各种方向的力和力矩。T形 接头是各种箱型结构中最常见的接头形式，在压力容器制造 中，插入式管子与筒体的连接、人孔加强圈与筒体的连接等 也都属于这一类。
由于T形(十字)接头焊缝向母材过渡较急剧，接头在外力作 用下力线扭曲很大，造成应力分布极不均匀、且比较复杂， 在角焊缝根部和趾部都有很大的应力集中。保证焊透是降低 T形接头应力集中的重要措施之一。
3．工作焊缝和联系焊缝 工作焊缝(又称承载焊缝)
焊缝与焊件串联成整体主要承担载荷的作用。焊缝 一旦断裂，钢结构就立即受到严重破坏。
一、焊接接头及焊缝 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
联系焊缝(又称非承载焊缝) 焊缝与两个或两个以上的焊件并联成整体(即连接作
一般情况下，焊条电弧焊焊接6mm厚度的焊件和 自动焊焊接14mm以下厚度的焊件时，可以不开坡口 就可以得到合格的焊缝，但板间要留有一定的间隙， 以保证熔敷金属填满熔池，确保焊透。
钢结构设计图中的焊接符号标注大全(图)
建筑钢结构设计图中的焊接符号123表中所示说明如下:1.凡是符号中未注焊缝尺寸要求的,如序号1的角焊缝和序号4的双面坡口焊缝,表示要求焊缝与母材等强。
省去了对坡口尺寸或焊脚要求的标注。
反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6.在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。
本文中对角焊缝和部分熔透焊所说的等强,主要是指它的有效焊缝厚度等于或大于母材板厚.强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的,因熔透焊焊缝接头的应力集中性较大,它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。
2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝.特别是T形接头，利用钝边有许多优点,一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少,带来生产效率提高，变形减少等一系列好处。
但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊,但在尾部加编号，另用图解说明。
由于在现有的国标中没有对符号的熔透与否有具体说明,只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。
但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示.所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。
为了方便符号的使用,使它更直接,省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。
所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。
见表中序号15、16、20、21。
3. 对背面带衬垫的全熔透焊缝,由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示.4. 序号17、19、26、27，表示的是背面封底焊，该图形基本是按GB/T324-2008《焊缝符号表示法》中表A.3 补充符号的标注示例中序号1的图形。
焊接符号及识图
代号 111 114 12 25 952 751 155
焊接方法
手弧焊（涂料焊条）
药芯焊丝电弧 焊
埋弧焊 电阻对焊
烙铁软钎焊
激光焊
等离子弧MIG焊
焊接符号及识图
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
焊接符号及识图
例2：
表示：焊点直径5，焊点数量10，间隔30。
焊接符号及识图
F区：标注补充符号中的现场焊缝符号和周围焊缝符号； G区：标注补充符号中的尾部符号，在尾部符号后标注相 同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
见下表
焊接符号及识图
代号 135 21 141 131 23
3 2
焊接方法
MAG焊（CO2） 点焊 TIG焊 MIG焊 凸焊 气焊
一、欧美焊接符号举例： 例1：
焊接符号及识图
焊接符号表示的意义：
4.5 ------表示焊点直径； [3] ------ 根据图示说明，表示此项为CC或SC项； 6 --------表示这是第六处CC或SC 项； BETWEEN ①AND ②------ 表示①件和②件两点之 间的焊点； 12X ------ 表示这两个之间的点焊数量为12个。
五、 焊脚： 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的 最小距离。
焊接符号及识图
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度；
焊接符号及识图
