220KVGIS安装方案要点

合集下载

220KVGIS安装方案要点

220KVGIS安装方案要点

CEPCC/ WFHBDZ-DQ-ZYTS-N O.001万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案重庆电力建设总公司万峰湖220kV输变电新建工程施工项目部2016年4月30日万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案审批表重庆电力建设总公司万峰湖220kV输变电新建工程施工项目部编制目录一、工程概况及主要工程量 (1)二、施工进度要求和准备 (1)三、施工程序及施工方法 (7)四、施工质量标准 (12)五、安全施工技术措施 (12)六、安全文明要求 (12)七、危险点分析及控制措施 (12)八、环境保护措施 (14)九、保证建设标准强制性条文落实的具体措施 (14)十、编制依据 (14)一、工程概况及主要工程量1、工程概况输变电位于兴义市丰都街道办事处赵家渡村,站址西北侧0.5km为X602县道,县道与站址有一乡道相连,距丰都街道办4km,西北方向直距兴义市市区约11km,交通便利。

220kV配电装置总体布置采用户外GIS落地布置,全架空出线,主变架空进线方式;出线间隔宽度2个间隔1跨宽25.5米,出线门型架挂点高度14米,地线挂点高度21米。

220kV配电装置纵向尺寸为26.25米(道路中心线至围墙)。

2、主要工程量本工程220kV封闭式组合电气采用上海思源高压开关有限公司生产的户外三相分箱式GIS(母线共箱),断路器单列布置,本期/远景接线均采用双母线双分段接线,远景共有2回主变进线间隔,10回出线间隔,2个母联间隔,2个分段间隔,4个母线设备间隔。

本期:共有1回主变进线间隔,4回出线间隔,2个母联间隔,2个分段间隔,4个母线设备间隔。

二、施工进度要求和准备1、土建验收、基础复测、基础划线根据设计要求,每间隔基础预埋件水平最高和最低不超过2mm;所有尺寸最大允许偏差±3mm;按GIS设备的基础图和总体平面布置图要求,在地坪上用墨斗画出主母线、支母线和每一个置于地面上的原件和控制柜中心线,供GIS设备安装就位用。

变电站220kV GIS设备安装方案施工组织设计

变电站220kV GIS设备安装方案施工组织设计

变电站220kV GIS设备安装方案施工组织设计一、前言变电站是电力系统中重要的组成部分,其正常运行对于电网的可靠性和稳定性至关重要。

而变电站中的220kV气体绝缘开关设备(以下简称GIS)是关乎电网安全运行的重要设备之一。

为了保证GIS设备的正常安装和施工,本文将针对变电站220kV GIS设备安装方案进行施工组织设计。

二、工程概述本工程计划在某地区的变电站中安装一套220kV GIS设备,包括电缆引入装置、GIS设备、电缆封堵件等。

该设备是采用封闭型、模组化设计的,以提高电网的可靠性和维护效率。

三、施工组织设计1. 组织机构本项目施工组织包括总指挥部、技术负责人、施工队伍和监理人员。

总指挥部负责协调施工进度、安全保障和质量控制等工作;技术负责人负责设备安装方案的审核、施工过程的监督和安全保障;施工队伍负责具体的设备安装工作,包括设备搬运、安装连接、接地等;监理人员负责对施工过程进行监督和质量检验。

2. 施工流程(1)准备工作:包括施工人员培训、施工计划制定、施工设备准备和安全措施的确定等。

(2)设备搬运:根据施工计划,采用起重设备将GIS设备从运输车辆上卸下,并移至安装位置。

(3)设备安装:按照设备安装图纸和相关规范要求,将分模块的GIS设备进行连接、固定和调整,确保设备的稳定和可靠。

(4)电缆引入装置安装:根据相关图纸和设计要求,将电缆引入装置连接至GIS设备,并进行接地处理。

(5)电缆封堵件安装:根据设计要求,在设备安装完毕后,进行电缆封堵件的安装和封堵,确保设备的密封性能。

(6)验收和测试:对设备进行验收和测试,包括运行试验、绝缘测试和设备保护测试等,确保设备符合相关要求。

3. 安全措施为确保施工过程中的安全性和顺利进行,施工方需采取以下安全措施:(1)施工人员必须配戴符合要求的防护用品,包括头盔、防护鞋等。

(2)在施工现场设置明显的安全警示标志,并进行周边隔离。

(3)施工人员必须按照相关规范要求进行操作,避免发生人为错误。

220kVGIS设备安装质量控制要点分析

220kVGIS设备安装质量控制要点分析

220kVGIS设备安装质量控制要点分析摘要:气体绝缘全封闭组合电器由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等设备组成,广泛运用于企业、工厂、变电站以及山区、沿海等地区,其應用范围广,寿命长,但若设备出现问题,其维修难度较大且耗时长,这对一个城市、企业或者一片山区的供电会产生极大的阻碍,因此,在安装过程中要极其注意。

现就此问题对220kVGIS设备安装质量控制要点做出分析。

关键词:220kVGIS设备安装;质量控制;要点分析0引言2022年2月开始,我厂220kV升压站GIS设备改造工程开工建设,经过近一年施工改造,主体工程顺利完工。

在施工过程中检测出220kVGIS设备具有潜在的安全隐患,当我们针对GIS设备进行分合闸回路测试时发现:但凡电机交流电源失电,操作隔离开关或者接地刀闸哪怕只有一回失败,都会使得直流控制回路在下次的操作中继续保持“记忆操作”,这样容易对实际需求造成误解,从而可能造成事故,我们及时发现该问题,并有效处理。

1GIS设备的基本介绍气体绝缘全封闭组合电器由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等部件共同形成的,将它们都完全封闭在金属接地的外壳中,在设备内部填充SF6绝缘气体。

GIS设备具有需要优良的特性,因而被运用在各大变电站中。

首先,GIS设备的形体较小,由于该设备内部使用SF6气体绝缘,缩减了空间,从而减少了变电站的空间;其次,GIS设备具有较高的可靠性,由SF6气体绝缘,空气中的物质对其内部影响较小,产生外部故障的可能性很小;再者,GIS设备使用的金属接地的外壳,工作人员在操作的过程中安全,不会受到触电的威胁;并且GIS设备受外界环境的影响很小,不会因电磁场、噪音、静电等原因而出现故障。

2GIS设备安装前的准备工作(1)在安装GIS设备之前,该设备厂家应及时向安装人员发放操作指南,让安装人员充分掌握安装GIS设备安装的具体措施。

GIS设备安装要点

GIS设备安装要点

GIS 设备安装要点
100A,避免接线方式错误,及时对电流出
线内侧电压进行了测试,从而确定了被测
一、GIS 设备的优点 GIS 设备是由电流互感器、避雷器、断 路器、隔离开关、接地开关、套管及母线等 多个组件构成,密封在金属接地外壳中,与 空气隔离,设备的各个部分处在独立气室 中。其具有以下三种优势: 1.占地面积小。由于 GIS 设备内部所具 有的 SF6 绝缘强度与电弧断开能力较强, 所以设备外部的绝缘组件与断路器的体 积较小。而且 GIS 设备结构较为紧凑,组件 连接数量较少,为变电站节省了许多空间。 比如:在 110kV 变电站中,GIS 设备占地面 积是一般设备的 46%;在 220kV 变电站 中,GIS 设备占地面积是一般设备的 37%, 因其占地面积少,所以设备的安装周期较 短。另外,GIS 设备模块属于装配式设备, 可以将其多个组件运输至变电站,进行自 由拼装,因而施工较为便捷。 2. 可靠性强。GIS 设备组件为全封闭 式,所以在设备运行时,外界的气候或空气 湿度温度等因素不会对其造成影响。而且 其接地性能好,变电站运行时所产生的电 磁与辐射会被 GIS 设备的外壳屏蔽掉,不 会受到干扰。另外,GIS 设备要安装在固定 预埋件上,所以具有较高的抗震性能。智 能电网的推行使 GIS 产品与智能化组件相 融合,构成智能终端控制系统。电站运行、 维护、检修等可实现远程控制,无需工作人 员进入现场,安全性较高。 3.自动化运行效率高。由于 GIS 设备 的性能良好,自动化运行水平较高,所以变 电站能够实现无人值守或少人值守,有效 地降低了有关人员的工作强度。另外,GIS 设备的检修维修周期是 8 年,一般电气设 备的检修周期是 1 年,因而减少了设备维 修人员的工作量。相对于 AIS 设备,GIS 具 有更多的优势,GIS 的占地面积小、运行稳 定、维修工作量少且一次性投资多;而 AIS 的占地面积大、运行基本稳定、维修工作量 多且一次性投资少。 二、GIS 设备安装要点 1.GIS 设备现场安装环境控制。GIS 设备 由众多分装单元组成,由 GIS 厂家发往电 站现在进行现在安装。GIS 产品安装时对环 境要求极高,空气中的灰尘、水分等可能对 产品造成不良影响,因此为了保证 GIS 产 品安全可靠运行,在设备安装时需要保证 现在安装环境。GIS 电站分为户内电站和户 外电站,根据电站规划的不同以及电站现 场环境不用,可配备移动防尘房、简易防尘

220kV GIS设备安装质量控制要点研究

220kV GIS设备安装质量控制要点研究

220kV GIS设备安装质量控制要点研究摘要:文章简单介绍GIS设备的组成和优势,阐述其安装之前的准备工作,详细分析GIS设备安装流程以及相关注意事项,并对安装完成之后的试验和调试进行研究,以供参考。

关键词:GIS设备;安装质量控制;检查1引言在目前我国用电负荷不断增加的形势下,我国的220kV变电站的建设数量也不断增加,而且建设规模也在逐渐扩大,且在目前的220kV变电站中GIS设备的应用数量也不断增加。

GIS即气体绝缘金属密封组合电器,就是在一个全金属封闭的壳体内整合了断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器以及母线、套管和电缆终端等元件,并且在元件的间隙中充满了SF6气体,此种气体具有良好的绝缘性能和灭弧性能,对确保GIS设备运行稳定和安全具有重要作用。

正是由于GIS设备结构复杂、功能多样化且在变电站中发挥着重要作用,所以在进行变电站建设时需要对其安装质量进行有效控制。

2 GIS设备及GIS设备安装前的准备工作2.1 GIS设备介绍正是由于GIS设备的原理是利用SF6气体进行绝缘,并且此种气体还具有灭弧作用,所以对此设备内部的空间进行有效节省,使得其内部元件的结构较为紧凑,大大减小了设备体积及其占地面积,而且其运行中也不会产生无线电子干扰和噪音,而且由于SF6气体具有较高的稳定性,起到对设备内部元件进行保护的作用,而且对设备外壳进行有效接地之后也会有效保障工作人员的安全,也不容易受到外界因素的干扰,具有运行可靠和维护方便等优点。

2.2 GIS设备安装前的准备工作在进行GIS设备安装之前,首先安装人员应该根据厂家提供的操作说明等要求进行学习以便掌握GIS设备安装的具体方法,同时在现场进行记录仪的安装来避免意外的发生,并且可以根据具体的步骤要求来对安装中出现的问题进行分析。

其次是设备安装现场的管理人员向具体安装人员进行安全教育,确保安装人员了解安装过程中存在的危险以及应对各种危险的有效措施和注意事项,并确保安装人员掌握设备安装流程和要点,严格执行设备安装要求进行作业。

GIS设备安装

GIS设备安装

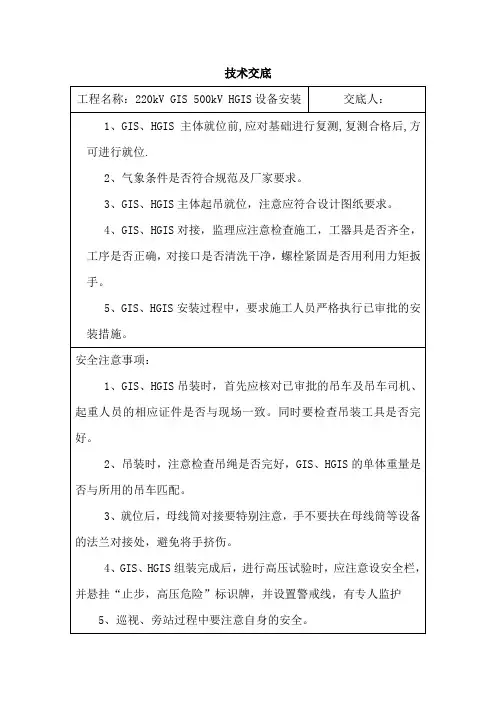

技术交底
工程名称:220kV GIS 500kV HGIS设备安装交底人:
1、GIS、HGIS主体就位前,应对基础进行复测,复测合格后,方可进行就位.
2、气象条件是否符合规范及厂家要求。

3、GIS、HGIS主体起吊就位,注意应符合设计图纸要求。

4、GIS、HGIS对接,监理应注意检查施工,工器具是否齐全,工序是否正确,对接口是否清洗干净,螺栓紧固是否用利用力矩扳手。

5、GIS、HGIS安装过程中,要求施工人员严格执行已审批的安装措施。

安全注意事项:
1、GIS、HGIS吊装时,首先应核对已审批的吊车及吊车司机、起重人员的相应证件是否与现场一致。

同时要检查吊装工具是否完好。

2、吊装时,注意检查吊绳是否完好,GIS、HGIS的单体重量是否与所用的吊车匹配。

3、就位后,母线筒对接要特别注意,手不要扶在母线筒等设备的法兰对接处,避免将手挤伤。

4、GIS、HGIS组装完成后,进行高压试验时,应注意设安全栏,并悬挂“止步,高压危险”标识牌,并设置警戒线,有专人监护
5、巡视、旁站过程中要注意自身的安全。

参加人员:
日期:。

220kV大关变电站GIS安装施工方案1

220kV大关变电站GIS安装施工方案1

220kV大关变电站GIS安装施工方案1 220kV大变电站昭大?回及二期工程GIS施工方案云南省火电公司变电工程公司云南省火电公司变电工程公司1 适用范围本施工方案适用于220kV大变电站昭大?回及二期工程GIS安装. 2.编制依据1.1 火电公司管理手册的有关规定。

1。

2 《电气装置安装工程施工及验收规范》合编(中国计划出版社 1999北京)。

1。

3 《电气装置安装工程质量检验及评定规程》(DL/T5161。

1,2002)。

5161.17—-1.4 电力建设安全工作规程(变电所部分)。

1.5 设计图纸。

1。

6河南平高电气股份有限公司GIS安装说明书。

3.工程概况220kV大关变电站为已投运变电站,220kV部分主要有昭大?回、大镇线、大盐线、,1主变及TV、母联共6个间隔,110kV部分已建成13个间隔,本期110kV部分新增2个间隔,220kV部分:1、新增1回主变进线(#2主变)。

2、新增220kV昭通?回出线间隔。

3、更换母联间隔电流互感器(本期暂不更换)。

由于本期新增间隔周围均为带电设备,为保证本期电气一、二次设备安装工作顺利进行,特编写此施工方案。

4。

作业准备及条件4.1作业准备4。

1。

1人员配备4。

1。

1。

1电气工程师 1人4。

1。

1.2电气一次安装工 6人4。

1。

1.3电气二次接线工 4人4.1.1.4起重指挥 1人4。

1。

1.5起重司索 1人4。

1.1。

6电、氧焊工 1人1220kV大变电站昭大?回及二期工程GIS施工方案云南省火电公司变电工程公司云南省火电公司变电工程公司4.1。

2设备、机具、材料配备序号名称、型号及规格单位数量备注一设备 1 GIS :ZF11—252(L) 台2 2 电流互感器线圈:10P20/10P20/0。

5S 2*800/5A 只 18 本期暂不更换 3 出线套管:只 6 与GIS配套二主要工机具 1 单粱吊: 5吨台 1 2 电焊机台1 3 电烘箱:5×5×4L 台 1 4 吸尘器台 1 5 SF6气体回收装置套 2 6 真空泵套 1,87 SF6气体检漏仪灵敏度不低于10 台 1 8 微量水分检测仪直读式块 19 台 1 麦式真空计 1Pa10 只 4 液压千斤顶 50吨11 块 1 干湿温度计12 把 2 绝缘梯 3米13 套 2 吊带 3吨14 套 2 钢丝绳φ2015 把 4 力拒板手16 块 1 兆欧表三主要消耗材料 1 高纯度工业酒精瓶 202220kV大变电站昭大?回及二期工程GIS施工方案云南省火电公司变电工程公司云南省火电公司变电工程公司2 高纯氮气瓶15 3 真空硅脂 7501 Kg 34 砂纸 600号张 305 卫生手套双 506 百洁布张 307 不锈钢盆个 68 无水酒精瓶 1029 塑料薄膜 M 404.1.3力能配备(电源从就近的检修电源箱取用,施工用水利用站内的自来水)4.1。

一期二百二KV升压站综合改造工程GIS安装施工方案

一期二百二KV升压站综合改造工程GIS安装施工方案

目录第一章工程概况及特点 (2)一、适用范围 (2)二、目的 (2)三、引用文件、资料 (2)四、定义、术语 (2)五、工程概述 (2)1. 概况 (2)2. 主要内容 (2)3. 工程量及日期 (3)第二章施工组织结构 (4)第三章施工准备 (5)一、技术准备 (5)1. 制定安装程序和施工方案 (5)2. 向施工人员进行技术交底 (5)3. 熟悉施工图 (5)4. 学习说明书及规程规范 (5)5. 准备施工管理资料 (5)二、施工场地的准备 (5)三、施工机械设备和主要材料的准备 (5)1. 机械设备准备 (5)2. 材料准备 (6)四、施工人员准备 (6)五、运输与起吊要求 (6)六、安装前的检查验收 (6)1. 封闭式组合电器运到现场的检查要求: (6)2. 封闭式组合电器运到现场的保管要求: (7)3. 封闭式组合电器元件装配前的检查: (7)第四章施工流程及安装 (8)一、施工应具备的条件 (8)二、施工主要工序流程 (9)三、基础测量、划线 (10)四、断路器就位 (10)五、元件的组装 (10)六、隔离开关与接地开关操作机构的检查 (11)七、套管安装 (12)八、设备接地及基础紧固 (12)九、更换吸附剂、抽真空 (12)十、充SF6气体 (13)十一、互感器、避雷器安装 (13)十二、与外设备连接 (13)十三、补漆与标识 (13)第五章施工质量与安全环境控制要点 (14)一、施工质量控制要点 (14)二、施工安全环境控制要点 (14)第一章工程概况及特点一、适用范围本施工方案适用于湛江电厂一期220KV升压站综合改造工程GIS设备安装施工作业。

二、目的为保证GIS设备的施工安装质量,促进安装技术的进步,确保设备安全运行,望通过本施工方案的指导,能使各工序施工得以按施工规范执行,使其施工质量达到验评标准。

三、引用文件、资料1. 一期220KV升压站综合改造项目建设安装工程投标文件2. 一期220kV升压站综合改造项目建筑安装工程施工技术协议书3. 一期220KV升压站综合改造工程山西省电力勘测设计院图纸4.《GBJ 147-90 电气装置安装工程高压电器施工及验收规范》5.《GB 50303-2002 建筑电气工程施工质量验收规范》6.《湛江电力有限公司承包商管理手册》四、定义、术语本施工方案中的定义、术语,均引用上述文件、资料中的定义、术语。

220kVGIS安装施工方案

220kVGIS安装施工方案

南通西500kV变电站工程220kVGIS安装施工方案南通西500kV变电站工程施工项目部二〇一×年××月南通西500kV变电站工220kVGIS安装施工方案南通西500kV变电站工程施工项目部二〇一×年××月批准(公司技术负责人)年月日技术审核(技术部门)年月日安全审核(安全部门)年月日质量审核(质量部门)年月日编制(项目部技术员)年月日目录1. 编制说明 (1)1.1编制依据 (1)1.2适用范围 (1)2. 工程概况 (1)3. 施工准备 (2)3.1 技术准备 (2)3.2 人员组织 (2)3.3 机具及材料准备 (3)3.4 施工平面布置 (5)3.5 施工进度计划 (5)3.6 土建工程验收及基础的复核 (5)4. 工艺流程 (6)4.1 基础复测、划线 (7)4.2 到货验收检查 (7)4.3 SF6气体的交接、贮存及验收 (8)4.4 本体、附件的贮存及保管 (8)4.5 安装现场环境控制 (8)4.6 临时就位 (9)4.7 GIS安装 (9)4.8 主回路电阻测量(应在抽真空前做) (13)4.9 抽真空及充SF6气体 (13)4.10 气室检漏 (14)4.11 微水测量 (14)4.12 接地安装 (14)4.13 二次接线 (15)4.14 收尾作业 (15)4.15 检查和试验 (15)5. 质量控制 (16)5.1 质量控制要点 (16)5.2 质量通病防治措施 (17)5.3 强制性条文执行 (18)5.4 标准工艺应用 (19)5.5 《输变电工程设备安装质量管理重点措施(试行)》 (21)6. 安全控制 (23)6.1 施工安全技术措施 (23)6.2 施工安全风险识别、评估及预控措施 (24)7. 文明施工及环境保护 (26)7.1 环境因素与对应控制措施 (26)7.2 环境保护措施 (27)7.3 文明施工及成品保护 (28)附录1 220kVGIS平面布置图 (30)附录2 16t吊车性能表 (31)1. 编制说明1.1编制依据1.2适用范围本措施适用于新东北电气集团高压开关有限公司生产的型号为ZF6-252 220kV GIS 安装工作。

220、66kVGIS安装作业指导书

220、66kVGIS安装作业指导书

吴家220千伏变电站新建工程GIS组合电器安装作业指导书分发号:持有者:二0一一年二月十日北方国际电力工业有限公司吴家220千伏变电站新建工程施工项目部吴家220千伏变电站新建工程GIS组合电器安装作业指导书批准:年月日审核:年月日编写:年月日北方国际电力工业有限公司吴家220千伏变电站新建工程施工项目部目录1、目的2、范围3、引用文件4、工程概况5、标准化作业流程图6、作业前准备7、标准化作业8、竣工及验收1、目的确定本作业项目质量技术、安全、文明施工要求,确定施工方法、技术措施、指导施工作业,确保本项目符合达标投产、优质工程要求,特编制本作业指导书2、范围吴家220千伏变电站新建工程220千伏、66千伏封闭组合电器安装施工4、工程概况吴家220千伏变电站新建工程封闭组合电气安装工作概况表5、标准化作业流程图GIS组合电器施工标准化作业流程图6、作业前准备6.1作业人员要求吴家220千伏变电站新建工程封闭组合电气施工作业人员要求6.2作业人员分工及职责吴家220千伏变电站新建工程封闭组合电气施工组织分工及职责6.3作业分工吴家220千伏变电站新建工程封闭组合电气施工作业人员分工6.4施工机械设备及工器具准备6.4.1主要工器具、备品备件及材料吴家220千伏变电站新建工程封闭组合电气施工工器具6.4.2备品备件及材料吴家220千伏变电站新建工程封闭组合电气施工材料6.5危险点辨识、风险评价和风险控制策划及控制措施表吴家220千伏变电站新建工程封闭组合电气安装施工危险点辨识、风险评价和风险控制措施表注:1、风险值D及风险级别:D<20,1级;D:20-69,2级;D:70-160,3级;D:161-320,4级;D:>320,5级。

3级至5级为重大职业健康安全风险。

2、风险控制策划方式:D≥70,目标、管理方案、作用指导性文件。

D<70,作用指导性文件6.1环境因素分析及环境控制措施吴家220千伏变电站新建工程封闭组合电气安装作业环境因素分析及环境控制措施6.2质量通病及预防措施吴家220千伏变电站新建工程封闭组合电气安装作业质量通病及预防措施6.3文明施工要求吴家220千伏变电站新建工程封闭组合电气安装文明施工要求7、作业阶段7.1施工项目流程图7.2开工条件验证吴家220千伏变电站新建工程封闭组合电气安装施工作业开工条件验证表7.3施工内容及工艺标准吴家220千伏变电站新建工程封闭组合电气安装施工作业内容及工艺标准8、竣工及验收8.1竣工。

220KV GIS安装说明

220KV GIS安装说明

220KV GIS安装说明
由于220KVGIS相对体积,重量较大,不太容易移动。

所以,我们在设备进场及安装时将遵循一定顺序,以避免划线,找平,安装等重复作业,延误工期等。

通常现场具备发货条件后,公司将设备发到现场,在设备进入GIS 室前我们将进行一下工作。

1.现场划线,确定设备中线及基础钢架位置。

2.用水平仪平并固定基础钢架。

3. 做接地。

在接地完成后进入GIS室进行安装作业,按照设备顺序依次进入。

1.按照设备中线定位较为中间的一台。

块。

兰。

4.将相邻间隔按照设备中线定位并进行上下左右微调。

5.安装连接触头块和伸缩节补偿装置。

6. 此法兰连接结束后进行气室处理并准备下一连接面安装。

7. PT 模块在两BAY 之间的,要先把两台BAY 定位,然后拆除连接
面所有运输端盖,把模块用行车吊到位置进行法兰连接。

一次安装结束,进行气室处理,密度继电器安装及二次电缆敷设。

浅谈220kv的GIS设备安装及运行注意事项

浅谈220kv的GIS设备安装及运行注意事项

浅谈220kv的GIS设备安装及运行注意事项摘要:本文简述GIS设备安装及运行过程中需要注意的问题,并提出相关建议,仅供参考。

关键词:GIS设备;安装与运行;注意事项1 引言气体绝缘全封闭组合电器(简称“GIS”),由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等部分组成,这些设备或部件全部封闭在金属接地的外壳中,给常规的运行维护工作带来了不便,特别是一些外部部件可能影响到整体设备的安全运行。

2 安装前准备工作1)根据设计单位提出的地基图纸检查安装现场建筑物、地面及基础建造是否符合图纸要求。

2)安装应必备的设备:a.足够的运输设备和起吊设备供安装用。

户内GIS 的安装及起吊大多采用电动单梁桥式起重机。

起重机起吊速度有两挡,低速挡主要用于设备就位时的调整,两挡协调应用。

b.温度在300℃以上的电烘干箱。

C.吸尘器一台供清理产品内部。

d.SF6气体回收装置用于抽真空。

e.SF6气体检漏仪,供SF6 气体检漏用。

f.微量水分测量仪,测量产品内气体水分含量。

g.回路电阻测试仪,测量产品主同路电阻。

h.麦式真空计一台,检查真空度。

i.必要的高空作业工具及安全措施。

j.通用工具一套。

3)安装基础检查划线定位。

4)在GIS进入车间厂房以前彻底清理GIS在运输、存放过程中积累的灰尘和水迹。

5)安装应避免风、雨、雪天作业,安装现场无灰尘积水,地面铺设橡胶皮或地板革,工作人员应穿戴干净的工作服和手套。

3 对于GIS 运行过程中可能出现的故障情况分析:3.1 SF6气室微水含量超标及其产生的原因3.1.1 制造厂的原因:GIS 设备在制造过程都可能接触水分,将水分渗入到设备的各个元件里去。

在运行过程中,慢慢地向外释放。

3.1.2 运行工况的原因:GIS 气室绝缘件等材料中残留水分,在运行过程中,受温度影响缓慢地释放到GIS 气室SF6气体中。

3.1.3 安装过程的原因:GIS 微水超标, 主要原因在于安装方面,例如同一厂家产品,不同安装单位施工微水含量情况又不同。

关于220kV变电站GIS的安装及调试探讨

关于220kV变电站GIS的安装及调试探讨

关于220kV变电站GIS的安装及调试探讨摘要:随着我国经济的快速发展和人民生活水平的不断提高,用电量的逐年增大已经成为了电力行业发展的动力,变电站的工作压力也越来越大,为了保证其尽少的出现故障影响正常工作,需要使用GIS设备,它在节省了空间资源的同时也减少了出现故障的机率,延长了使用寿命,减少维护人员的工作量,因此在新建变电站内广泛使用。

然而它也存在一些不可避免的缺点,在很少出现故障的同时,如果发生了问题,维修的过程就会很繁琐和复杂,因此GIS设备的安装与调试工作就显得尤为关键,在安装与调试过程中将故障尽量排除,可以在很大程度上减少设备问题的出现。

本文中简单地介绍了GIS设备,并详细介绍了其安装与调试的流程与注意事项。

关键词:GIS设备;安装技术;调试过程一、220kVGIS设备安装前的准备(1)开工前现场工作人员应认真学习电业安全规程有关部分及GIS设备安装作业指导书。

技术人员应按规定准备好各种技术资料、图纸,按专业分发给各施工班组,做好全面的技术交底工作,对施工中必须注意的问题要根据情况分析清楚,做到心中有数。

(2)各班组负责人按审批后的施工方案,合理安排本班组的人员分工和施工进度。

(3)各班组负责人检查防火、防雨、防潮设施是否齐全。

(4)汽车班负责人准备好吊车、斗车等特种车辆,保证其处于良好的工作状态。

(5)安装前施工班组负责人员现场了解设备及基础的实际情况,落实施工设备布置场所,按照安规和现场工作实际需要检查安措是否完备,如有疑问向施工技术负责人反馈。

(6)现场清理,务必将地坪和地沟清理干净。

大量的安装实践证明,保证清洁度是GIS总装和现场安装中最首要的任务。

国内GIS安装现场的场地情况通常较差,为了防止起灰尘,安装前第一次清洁时应在场地洒水并用水揩净,在空气静止48h后才开始安装。

作为电极的铝管在加工过程中难免会存在着表面毛刺和铝屑,这些微粒都是耐压实验中放电的来源,因此要特别注意保证铝导体的清洁。

马鹿塘水电站二期工程220kvgis安装要点

马鹿塘水电站二期工程220kvgis安装要点

楚塑曼凰马鹿塘水电站二期工程22okV G I s安装要点肖养蒙(中国葛洲坝集团机电建设有限公司,四川成都610091)哺要】本文主要阐述了马鹿塘水电站二期工程的现场施工过程及注意事项希望能给同行朋友以借鉴之用。

日撇]马度塘水电站;断路器;隔离开关;援地开关;电压互感器;电流互感器马鹿塘水电站二期工程,总装机容量300M W,是云南省文山州最大的水利发电工程。

其G I S设备由西安高压试验研究所生产。

G I S作为一座水电站中除变压器以外的所有一次设备优化设计成一个有机组合的整体,它由断路器(CB)、隔离开关(D S)、接地开关(E S)、电压互感器C V n、电瓶感器(C T)、避雷器(LA)、母线(B U S)等组跣1G l S设备安装1.1安装前的准备1)进行施工现场清理,将地坪和地沟等部位清理干净,精装修为完成完成。

2)按GJS设备的基础图和总体布置图要求,利用全站仪对各设备安装基础进行放点,做好记录,作为设备就位的依据。

并对出线孔和主变高压坝4进行复核,确保设备安装位置的正确性。

3)根据施工计划和安装程序,对G l S进行现场开箱验收,设备清理。

4)熟悉G IS 设备图纸资料,厂家要求及作业要领。

12G IS安装要领1)首先应该确定安装基准及最先就位的单元。

若选的不合适,将直接影响以后的安装工作。

2)C B是立式结构,且主母线三相共室结构,先装主母线,而目该主母线就位时还应略改加高些,以保证该母线底架下部的基准面高出G l S厂房地坪所测诸标高2—5m m。

3)用经纬仪测量全部主母线标高,以检查主母线安装质量。

要求各主母线E接口均保持在同一水平面上,否则用垫片调整。

4)以主母线为中心和高程基准,进行断路器的就位安装,并安装之间的母线。

5)断路器就位安装完成后,按G f S总体布置图要求,以主母线为基准,分别安装进出线间隔,母联间隔。

其顺序为:先里后外。

6)组装时,应先检查C T 极性。

阿尔塔什水电站220KV户内GIS设备安装

阿尔塔什水电站220KV户内GIS设备安装

阿尔塔什水电站220KV户内GIS设备安装摘要:通过新疆阿尔塔什水电站户内220KV GIS设备安装,从GIS设备的准备工作、技术交底、保护措施、质量控制、安全注意事项等各个环节进行严格控制,严格把控每一道工序质量全部合格,通过对GIS设备安装各工序的严格控制,使得阿尔塔什水电站220KV GIS设备安装质量优良,一次性通过各项试验,运行稳定达到参建各方满意的效果。

关键词 220KV GIS设备准备工作质量控制一次性通过运行稳定一、工程概况阿尔塔什电站采用220kV线路送出,出线4回,1回进线(生态站)共计13个间隔。

其中2回接入750kV莎车变;每回线路长约85km ,1回至下游錾高水电站,1回备用。

生态电站及錾高电站均以220kV接入阿尔塔什。

阿尔塔什电站电气主接线采用:发电机出口电压为15.75kV,发变组采用单元接线,升高电压侧(220kV侧)采用双母线接线(户内GIS)。

二、220KV户内GIS设备安装过程220KV户内GIS设备由1#~4#主变进线间隔、生态电站进线间隔、220KVII母PT间隔、2回莎车750KV变电所出线间隔、母联间隔、母线电抗器间隔、錾高水电站间隔、备用间隔、连接母线及控制柜等组成。

GIS设备安装采用20t电动单梁吊进行设备的吊装及安装。

2.1、设备基础安装GIS设备基础采用[16槽钢制作,在具备设备基础安装后,测量复核主变高压套管及GIS出线套管预留孔中心位置与设计一致,根据设计图纸安装基础槽钢,确保槽钢顶部在同一水平高程,高程偏差2mm以内,槽钢中心距与图纸一致后焊接加固基础槽钢,基础槽钢与预埋的接地扁铁可靠焊接,验收合格后浇筑基础二期混凝土。

2.2、GIS设备安装GIS设备安装根据设备距离吊物孔由远及近进行吊装安装,利用厂家提供的专业吊装工具将13个间隔吊装就位,按图调整好每个间隔的间距及中心高程。

1)、GIS断路器吊装先将各电气间隔中的断路器(中间两组)吊装就位,调整管筒的中心,高程和相间距离并进行复测,基准高度满足控制在±1mm的范围内。

220KVGIS安装施工方案

220KVGIS安装施工方案

220KVGIS安装施工方案1引用规范及技术标准1.1东北电力设计院图纸《220kVGIS屋内配电装置布置及安装》N01941S-D02011.2《电气装置安装工程质量检验及评定规程》DL/T5161.2-20021.3《电力建设安全工作规程》(变电所部分)DL5009.3-20131.4《电气专业施工组织设计》1.5《电气装置安装工程接地装置施工及验收规范》GB50169-20061.6《电气装置安装工程电缆线路施工及验收规范》GB50168-20061.7《电气装置安装工程高压电器施工及验收规范》GB50147-20101.8《电气装置安装工程母线装置施工及验收规范》GB50149-20101.9《工程建设标准强制性条文》电力工程部分1.10电网公司《输变电工程施工工艺手册》变电工程部分1.11上海思源高压开关有限公司产品说明书、技术资料等2工程概况及主要工程量2.1工程概况江苏华电滨海风电升压站工程220KV配电装置规划设计GIS 一套,采用上海思源电气设备有限公司产品,产品型号为ZF28-252GIS。

220KVGIS设备共有三个间隔,分别是主变间隔1回,出线间隔1回,PT间隔1回。

2.2主要工程量主变间隔1回出线间隔1回PT间隔1回3施工机械、设备配置计划用于本工程的主要机械设备见表1。

施工进度计划见表2。

6施工方案措施6.1施工准备6.1.1安装技术措施已通过业主方审查、批准,且在施工现场组织技术措施交底工作。

6.1.2GIS安装应具备的环境条件:1.1.1.1土建应完成GIS预埋件施工,且满足承重要求,GIS场地及GIS室能进设备。

1.1.1.2GIS室在施工前要彻底打扫干净保证现场作业无灰尘、无积水。

1.1.1.3GIS设备施工现场要确保土建及其他施工全部退场。

1.1.1.4GIS2门窗已安装完毕。

1.1.3GIS设备按要求全部到位,专用装置性材料和消耗性材料齐全。

1.1.4专用工机具准备充分、齐备,包括气体回收装置、真空泵、充气装置、吸附剂烘箱、微水测量仪、SF6气体检漏仪等设备均应处于良好的备用状态。

【2024版】220kV变电站GIS设备安装与调试

【2024版】220kV变电站GIS设备安装与调试

可编辑修改精选全文完整版220kV变电站GIS设备安装与调试目前我国用电量需求相对较大,220kV变电站建设数量以及规模也随之增加。

对于GIS设备来说,当前其实际应用较广,而GIS的安全、稳定运行对于变电站以及电网的正常运行作用较为突出。

GIS安装与调试作为GIS质量控制不可缺少的环节之一,加强GIS设备安装与调试相关研究意义重大。

文章首先阐述了220kV变电站GIS设备安装前期准备工作,并对GIS安装工艺要点以及GIS 设备安装调试进行解析,为保证220kV变电站稳定运行提供一定参考。

标签:220kV变电站;GIS设备;安装;调试1 220kV变电站GIS设备安装前期准备工作首先在安装前,相关工作人员应了解以及掌握相关电业安全规程以及GIS 设备安装作业指导书。

技术人员应根据相关要求将技术资料、图纸发放给相关施工单位,并且做好相应的技术交底工作,并且对于安装过程的相关注意问题进行重点控制[1]。

其次相关施工团队负责人应依据相关安装方案,对于该团队员工进行具体分工,并且对于安装进度进行精确控制。

现场安装前,相关负责人需要重点掌握现场设备以及基础实际情况,并确定相关安全措施齐全,对于安装现场进行详细勘察,如果这些人员有疑问时,其应向相关技术人员进行反馈。

最后清理安装现场,这些人员应对于地坪以及地沟进行全面清理,尤其注重铝导体的清洁程度,尽量避免出现清理死角。

2 GIS安装工艺要点解析(1)相关单元应根据由内向外按间隔顺序运输至安装区域,根据相关制造厂的编号以及具体程序要求实施实施装配,并且尽可能防止出现误装问题[2]。

(2)使用吊装设备以及吊点选择应根据相关产品技术标准规范,当出现吊装元件中心平衡性差的问题时,需要使用吊链实施实际调整,当确认达到平衡状态时才可再次起吊。

当已装配好的的电器元件现场组装不能实施解体检查,如有特殊要求时,应经过相关厂家同意意见指导方可进行解体。

(3)安装过程中采用的清洁剂、润滑剂等材料,其质量应达到相关产品技术标准要求。

最新220kV变电站工程GIS设备安装施工方案

最新220kV变电站工程GIS设备安装施工方案

张公220kV变电站新建工程GIS施工方案四川巴中和兴电力责任有限公司2015年03月10日批准:____________ ________年____月____日技术审核:____________ ________年____月____日编写:____________ ________年____月____日一、工作概况张公220kV变电站新建工程GIS设备定于2015年05月02日进行安装。

220KV(GIS):主变压进线间隔二个,出线间隔四个,母联间隔一个,PT间隔二个,预留间隔三个(四个出线,一个主变)。

采用双母线接线,母线一次建成。

110KV(GIS):主变进线间隔二个,出线间隔八个,母联间隔一个,PT间隔二个,预留间隔五个(六个出线,一个主变)。

采用双母线接线,母线一次建成。

由厂家服务人员配合指导GIS设备的安装工作,为保证施工工作的安全顺利进行,特制定本施工组织方案。

二、施工现场组织机构安装调试组织结构图三、任务分工一次班:负责GIS相关设备安装(负责人:冯建敏)调试班:负责整个项目相关试验(负责人:左旭)二次班:负责高低压电缆的敷设、接入等工作(负责人:张英宾)。

四、施工进度计划根据四川巴中和兴电力有限责任公司的计划安排,综合各工序(包括天气、设备、材料、车辆因素),确定工作时间为:2015年04月13日——2015年05月31日。

(具体工作内容及安全措施见附表如遇特殊情况,工期顺延。

五、施工技术方案1.GIS设备安装执行标准:1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号2、国家电网公司基建质量管理规定(基建/2)112-20153、国家电网公司输变电工程优质工程评定管理办法国网(基建/3)182-20154、国家电网公司输变电工程验收管理办法国网(基建/3)188-20155、国家电网公司输变电工程标准工艺管理办法国网(基建/3)186-20156、国家电网公司输变电工程流动红旗竞赛管理办法国网(基建/3)189-20157、国家电网公司输变电工程建设监理管理办法国网(基建/3)190-20158、国家电网公司输变电工程安全文明施工标准化管理办法国网(基建/3)187-20159、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号10、国网基建部关于发布《输变电工程设备安装质量管理重点措施(试行)》的通知基建安质〔2014〕38号11、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号12、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号13、气体绝缘金属封闭输电线路现场交接试验导则DL/T 304-201114、工程建设标准强制性条文(电力工程部分)2011年版15、高压电器(GIS、HGIS、隔离开关、避雷器)施工及验收规范GB 50836-201316、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17-200217、接地装置冲击特性参数测试导则DL/T 266-201218、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法2、主要施工机具安装工具及材料表3、施工安装前准备1、安装设备、材料、施工机具和仪表均已齐备,并检验合格。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CEPCC/ WFHBDZ-DQ-ZYTS-N O.001万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案重庆电力建设总公司万峰湖220kV输变电新建工程施工项目部2016年4月30日万峰湖220kV输变电新建工程220kV六氟化硫组合电器(GIS)安装施工方案审批表重庆电力建设总公司万峰湖220kV输变电新建工程施工项目部编制目录一、工程概况及主要工程量 (1)二、施工进度要求和准备 (1)三、施工程序及施工方法 (7)四、施工质量标准 (12)五、安全施工技术措施 (12)六、安全文明要求 (12)七、危险点分析及控制措施 (12)八、环境保护措施 (14)九、保证建设标准强制性条文落实的具体措施 (14)十、编制依据 (14)一、工程概况及主要工程量1、工程概况输变电位于兴义市丰都街道办事处赵家渡村,站址西北侧0.5km为X602县道,县道与站址有一乡道相连,距丰都街道办4km,西北方向直距兴义市市区约11km,交通便利。

220kV配电装置总体布置采用户外GIS落地布置,全架空出线,主变架空进线方式;出线间隔宽度2个间隔1跨宽25.5米,出线门型架挂点高度14米,地线挂点高度21米。

220kV配电装置纵向尺寸为26.25米(道路中心线至围墙)。

2、主要工程量本工程220kV封闭式组合电气采用上海思源高压开关有限公司生产的户外三相分箱式GIS(母线共箱),断路器单列布置,本期/远景接线均采用双母线双分段接线,远景共有2回主变进线间隔,10回出线间隔,2个母联间隔,2个分段间隔,4个母线设备间隔。

本期:共有1回主变进线间隔,4回出线间隔,2个母联间隔,2个分段间隔,4个母线设备间隔。

二、施工进度要求和准备1、土建验收、基础复测、基础划线根据设计要求,每间隔基础预埋件水平最高和最低不超过2mm;所有尺寸最大允许偏差±3mm;按GIS设备的基础图和总体平面布置图要求,在地坪上用墨斗画出主母线、支母线和每一个置于地面上的原件和控制柜中心线,供GIS设备安装就位用。

2、施工准备工作2.1、作业人员的数量此项目工程应配备厂家代表2名,技术人员2人,熟练技术工人5名,杂工15名,所有作业人员必须持证上岗,参加技术、安全措施交底,并签字,厂家代表和技术工人事前应熟悉GIS出厂技术文件和施工方案,参加此项目的民工必须经过安全知识培训,并考试合格。

2.2、吊车、机械、钢丝绳、工具的选择2.2.1吊车选择吊装物品分析本站220kV GIS设备的重量及设备的尺寸,GIS最大不解体运输安装单元(含包装)尺寸为6500×3260×3990mm,重量为13t。

参照最重设备,以220kV GIS物理参数做为吊车选取依据。

吊车选择参照最大额定起重量为50T吊车的铭牌参数图(见下图1),吊车的主臂伸出长度为18.05m,工作幅度为8m,额定起重量为14000kg,决定选择最大额定起重量为50t的吊车做为220kV GIS重量大于10吨的设备吊装机械,参照最大额定起重重量为25T吊车的铭牌参数图(见下图2),吊车的主臂伸出长度为25.75m,工作幅度为12m,额定起重量为4000kg,决定选择起重重量为25T吊车做为重量3吨以下GIS设备吊装机械。

50T汽车吊与25T汽车吊起吊重量与作业半径见下图:图一:徐工牌50t汽车吊作业半径与起吊重量表徐工牌50t汽车吊工作幅度图二:25吨泰安牌汽车吊起重特性曲线25吨泰安牌汽车吊起升高度特性曲线2.2钢丝绳的选用吊索受力的计算:钢丝绳与吊物的夹角最大为45度:每边吊索上钢丝绳的受力:s=Q/(2sinβ)β―――吊索与水平线之间的角度Q―――吊重S=7000/(2×sin45 )=7000/(2×0.876424)=3994㎏≈4000㎏钢丝绳允许拉力按下列公式计算:σg=(α.Pg)/Kσg:钢丝绳的允许拉力,KgPg:钢丝绳的钢丝破断拉力总和。

查表α:换算系数钢丝绳6×19:α=0.85;钢丝绳6×37:α=0.82;钢丝绳6×61:α=0.80;K:钢丝绳的安全系数;缆风绳:k=3.5;手动起重设备:k=4.5;机动起重设备:k=5~6;吊索无弯曲:k=6~7;捆绑吊索:k=8~10;载人升降机:k=14;选用6×37的钢丝绳,换算系数a取0.82,安全系数取10,重物以4000㎏计算。

S=σg=(α.Pg)/K4000=0.82×Pg/10Pg=40000/0.82=48780㎏查五金手册6×37的外径为30mm钢丝绳,钢丝绳的最小破断拉力为53167㎏,大于计算要求值,故选用6×37的外径为30mm钢丝绳做为未开箱设备的吊具,安装主要采用额定载荷为5吨的尼龙吊带,以保护设备不受损伤。

2.3施工机械、工具手动起重葫芦2个、真空泵1台(流量≥2KL/min,最大真空度≤5*10-3Torr)、真空表1套(量程:0.01-20Torr)、真空管2根(2B*10m)、减压阀1个、真空管接头1个、六氟化硫回收装置1套、梯子2把。

2.3、作业准备2.3.1、安装人员必须进行设计图纸及技术资料学习,参加安全技术交底活动,熟悉和掌握本工程电缆施工的特点,施工方法和工艺要求以及安全注意事项。

2.3.2、设计图纸、厂家资料等技术资料齐全。

2.3.3、设备材料到货,经开箱检查并试验合格。

2.3.4、作业工器具准备完善,施工人员、吊车等组织到位。

2.3.5、基础构架达到容许安装的强度,焊接构件的质量符合要求。

三、施工程序及施工方法1、施工工序流程:2、GIS的检查、验收及保管:2.1、GIS到现场后,由监理单位、制造厂代表、施工单位三方共同检查及验收,每个包装箱都应按装箱单全面检查;2.2、检查GIS各组件外观有无损伤,预充的气体有无泄漏;2.3、根据发货清单核对所提供的技术资料、组件是否齐全、完好,在运输过程中有无丢失、损坏等情况;2.4、将SF6气瓶储存在室内,不可直接暴露在阳光下。

2.5、按厂家技术要求对到场设备妥善保管,保证设备在保管过程中无受潮和损坏。

3、GIS的安装工作在制造厂已组装好的各元件及部件在安装时不得拆卸。

若必须拆卸时,应事先取得制造厂同意,或在制造厂派人指导下进行。

3.1、安装基础检查按厂方或设计单位提供的地基图纸,检查地基建造是否符合图纸要求。

3.2、安装前的环境要求和准备工作a.安装工作应选择一个好的天气,禁止雨天作业,作业现场应无灰尘、积水;工作人员保持个人清洁,应穿戴干净的工作服和手套,非工作人员不得进入安装现场。

b.辅助设备应处于备用状态。

专用设备如气体回收装置、吸附剂烘箱、微水测量仪、SF6气体检漏仪,都应处于良好的备用状态。

c.安装前应清除封闭式组合电器所有元件在运输及储存过程中存积的灰尘和水迹。

3.3、SF6封闭式组合电器的安装封闭式组合电器的安装是以母线为基础的逐段安装。

a.第一安装间隔,选处于中间位置的间隔做为第一安装间隔。

第一安装间隔就位后,应精心调整水平,同时还应使间隔的中心线和该基础的中心线尽可能一致,调整好后将母线筒中气体放掉,取下两端封盖。

将密封面处理干净。

a.在安装第二间隔时,也应处理好密封面,装好密封圈,调整好水平度,使其母线筒法兰与第一间隔的母线筒法兰对正,并保护连接触头的插入深度为35±2mm。

第三、第四间4隔也如此。

b.如装有伸缩节,密封面也按上述要求处理好。

适当调节伸缩节上的螺杆,改变两法兰间的距离,以满足安装的要求。

在全部安装调整后,将螺杆法兰里侧的螺母松开。

c.对GIS罐体法兰与盆式绝缘子的连接,罐内导体与绝缘件的连接应用力矩扳手紧固螺栓,紧固螺栓的顺序应为对角紧。

d.安装或拆卸罐体内部螺栓时,要特别小心,因为紧固和松开螺栓时,可能会产生金属屑等异物,这些杂质落入罐内十分危险,因此作业完成后应用吸尘器仔细清理,再用无毛纸擦净。

e.电缆终端的安装一般在封闭式组合电器组装完成后,由制造厂派人协助安装。

3.4、辅助安装各元件组装完成后,再依次安装下列零部件。

a.装配断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器等元件的二次控制线,用对线灯,万用表检查配线,确认连接部分紧固情况良好。

b.装配各气室单元的SF6充气管道,要认真清理管道内部,切实装好O型密封圈。

c.装配气动操动机构的空气管道时,应清理好管道内部并装好密封圈。

d.应使SF6组合电器的外壳可靠接地。

3.5、安装工艺(1)各单元应从内到外按间隔间隔顺序进入安装区域,按制造厂的编号和规定的程序进行装配,不得误装。

(2)吊装用器具及吊点选择应符合产品技术要求。

如吊装元件中心不平衡,应采用吊链来调节平衡后再起吊。

(3)制造厂已装配好的各电器元件,在现场组装时不应解体检查;如需现场解体时,应经制造厂同意,并在厂方人员指导下进行。

(4)使用的清洁剂、润滑剂、密封脂和擦拭材料必须符合产品的技术规定。

(5)密封槽内应清洁、无划伤痕迹;不能使用已用过的密封垫;不能使用变形或有伤痕的密封圈;保证密封垫清洁,位置正确。

涂密封胶时,不得使其流入密封垫内侧导致与SF6气体接触。

(6)用吸尘器、高浓度酒精、工业洁净纸清理罐内导体、绝缘件及法兰密封面,保证罐内清洁、无杂质。

盆式绝缘子应清洁完好。

(7)复核对接触头尺寸,连接导体应对准触头中心,均匀插入,不得卡阻,接触行程应符合产品的技术规定。

(8)所有螺栓的紧固均应使用力矩扳手,其力矩值应符合产品的技术规定。

螺栓紧固与其它电器设备有所不同,在穿好两条螺栓后并保证其他螺栓也可以穿过的情况下,必须首先紧固已穿好的螺栓(先穿的螺栓已水平位置为好),已防止在穿螺栓的过程中粉尘进入。

(9)罐体对接时,应使用水平仪操作,垫实底部后再紧固法兰螺栓。

(10)主回路电阻的测试应符合产品的技术规定,测量值应不大于出厂试验值的20。

(11)吸附剂的更换应符合产品的工艺要求。

烘烤到指定温度激活吸附剂后,在指定时间安装完毕。

(12)罐体密封前应按要求进行检查。

3.6、抽真空及充入六氟化硫气体(1)采用回收装置进行抽真空、充气,应彻底清除管路中的水分和油污,保证管路洁净,管路连接无渗漏。

(2)按产品技术规定,在充气前对设备内部进行真空净化处理。

抽真空时,应防止真空泵突然停止或因误操作而引起倒灌事故;在使用麦氏真空计测量真空度时,应严格按操作程序并检查水银量是否符合要求,防止水银进入GIS设备内。

应专人负责,正确操作,并在管路一侧加装电磁逆止阀。

(3)真空检漏的操作应按产品技术要求进行。

(4)充入设备的气体必须是检验合格的SF6气体,当气室已充有SF6气体且含水量检验合格时可直接补气。
