基于MATLAB的2FSK仿真

通信原理课程设计报告题目基于MATLAB的2FSK仿真学院电子信息工程学院专业通信工程（本）学生姓名学号年级级指导教师职称二〇一二年一月目录第一章绪论 (2)1.1MATLAB的简介 (2)1.2通信技术的历史和发展 (2)1.2.1 通信的概念 (2)1.2.2 通信的发展史简介 (3)1.3通信技术的发展现状和趋势 (4)第二章 2FSK的基本原理和实现 (5)2.12FSK的产生 (5)2.22FSK滤波器的调解及抗噪声性能 (7)第三章 2FSK的仿真 (10)3.1仿真思路 (10)3.2仿真程序 (10)3.3输出波形 (13)3.4结果分析 (15)第四章心得体会 (16)参考文献 (18)第一章绪论1.1 MATLAB的简介Matlab是一种解释性执行语言，具有强大的计算、仿真、绘图等功能。

由于它使用简单，扩充方便，尤其是世界上有成千上万的不同领域的科研工作者不停的在自己的科研过程中扩充Matlab的功能，使其成为了巨大的知识宝库。

目前的Matlab版本已经可以方便的设计漂亮的界面，它可以像VB等语言一样设计漂亮的用户接口，同时因为有最丰富的函数库（工具箱），所以计算的功能实现也很简单，进一步受到了科研工作者的欢迎。

另外，,Matlab 和其他高级语言也具有良好的接口，可以方便的实现与其他语言的混合编程，进一步拓宽了Matlab的应用潜力。

可以说，Matlab已经也很有必要成为大学生的必修课之一，掌握这门工具对学习各门学科有非常重要的推进作用。

，1.2 通信技术的历史和发展1.2.1 通信的概念通信就是克服距离上的障碍，从一地向另一地传递和交换消息。

消息是信息源所产生的，是信息的物理表现，例如，语音、文字、数据、图形和图像等都是消息。

消息有模拟消息（如语音、图像等）以及数字消息（如数据、文字等）之分。

所有消息必须在转换成电信号（通常简称为信号）后才能在通信系统中传输。

所以，信号是传输消息的手段，信号是消息的物质载体。

相应的信号可分为模拟信号和数字信号，模拟信号的自变量可以是连续的或离散的，但幅度是连续的，如电话机、电视摄像机输出的信号就是模拟信号。

数字信号的自变量可以是连续的或离散的，但幅度是离散的，如电船传机、计算机等各种数字终端设备输出的信号就是数字信号。

通信的目的是传递消息，但对受信者有用的是消息中包含的有效内容，也即信息。

消息是具体的、表面的，而信息是抽象的、本质的，且消息中包含的信息的多少可以用信息量来度量。

通信技术，特别是数字通信技术近年来发展非常迅速，它的应用越来越广泛。

通信从本质上来讲就是实现信息传递功能的一门科学技术，它要将大量有用的信息无失真，高效率地进行传输，同时还要在传输过程中将无用信息和有害信息抑制掉。

当今的通信不仅要有效地传递信息，而且还有储存、处理、采集及显示等功能，通信已成为信息科学技术的一个重要组成部分。

通信系统就是传递信息所需要的一切技术设备和传输媒质的总和，包括信息源、发送设备、信道、接收设备和信宿(受信者) ，它的一般模型如图1-1所示。

→→→→信息源发送设备信道接收设备受信者 ↑噪声源图1-1 通信系统一般模型通信系统可分为数字通信系统和模拟通信系统。

数字通信系统是利用数字信号来传递消息的通信系统，其模型如图1-2所示，→→→→→→→→信数信信数信信源道字受道源字信息编编调 解译译信源码码调码码者制道器器器器器器 ↑噪声源图1-2 数字通信系统模型模拟通信系统是利用模拟信号来传递消息的通信系统，其模型如图1-3所示。

→→→→信息源调制器信道解调器受信者 ↑噪声源图1-3 模拟通信系统模型数字通信系统较模拟通信系统而言，具有抗干扰能力强、便于加密、易于实现集成化、便于与计算机连接等优点。

因而，数字通信更能适应对通信技术的越来越高的要求。

近二十年来，数字通信发展十分迅速，在整个通信领域中所占比重日益增长，在大多数通信系统中已代替模拟通信，成为当代通信系统的主流。

1.2.2 通信的发展史简介远古时代,远距离的传递消息是以书信的形式来完成的,这种通信方式明显具有传递时间长的缺点。

为了在尽量短的时间内传递尽量多的消息,人们不断地尝试所能找到的各种最新技术手段。

1837年发明的莫尔斯电磁式电报机标志着电通信的开始,之后，利用电进行通信的研究取得了长足的进步。

1866年利用海底电缆实现了跨大西洋的越洋电报通信。

1876年贝尔发明了电话,利用电信号实现了语音信号的有线传递，使信息的传递变的既迅速又准确，这标志着模拟通信的开始，由于它比电报更便于交流使用，所以直到20世纪前半叶这种采用模拟技术的电话通信技术比电报的到了更为迅速和广泛的发展。

1937年瑞威斯发明的脉冲编码调制标志数字通信的开始。

20世纪60年代以后集成电路、电子计算机的出现，使得数字通信迅速发展。

在70年代末在全球发展起来的模拟移动电话在90年代中期被数字移动电话所代替，现有的模拟电视也正在被数字电视所代替。

数字通信的高速率和大容量等各方面的优越性也使人们看到了它的发展前途。

1.3通信技术的发展现状和趋势进入20世纪以来，随着晶体管、集成电路的出现与普及、无线通信迅速发展。

特别是在20世纪后半叶，随着人造地球卫星的发射，大规模集成电路、电子计算机和光导纤维等现代技术成果的问世，通信技术在以下几个不同方向都取得了巨大的成功。

(1) 移动通信和卫星通信的出现，使人们随时随地可通信的愿望可以实现。

(2）微波中继通信使长距离、大容量的通信成为了现实。

（3）光导纤维的出现更是将通信容量提高到了以前无法想象的地步。

（4）电子计算机的出现将通信技术推上了更高的层次，借助现代电信网和计算机的融合人们将世界变成了地球村。

（5）微电子技术的发展，使通信终端的体积越来越小，成本越来越低，范围越来越广。

例如，2003年我国的移动电话用户首次超过了固定电话用户。

根据国家信息产业部的统计数据，到2005年底移动电话用户近4亿。

随着现代电子技术的发展，通信技术正向着数字化、网络化、智能化和宽带化的方向发展。

随着科学技术的进步，人们对通信的要求越来越高，各种技术会不断地应用于通信领域，各种新的通信业务将不断地被开发出来。

到那时人们的生活将越来越离不开通信。

第二章 2FSK的基本原理和实现二进制频率调制是用二进制数字信号控制正弦波的频率随二进制数字信号的变化而变化。

由于二进制数字信息只有两个不同的符号，所以调制后的已调信号有两个不同的频率f1和f2，f1对应数字信息“1”，f2对应数字信息“0”。

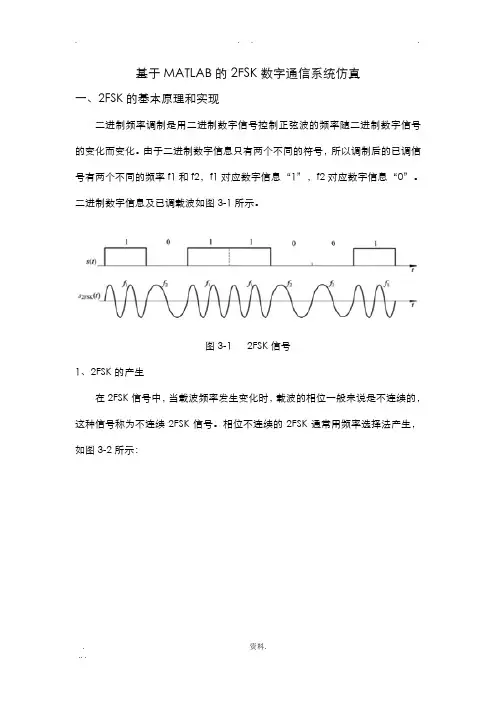

二进制数字信息及已调载波如图2-1所示。

图2-1 2FSK信号2.1 2FSK的产生在2FSK信号中，当载波频率发生变化时，载波的相位一般来说是不连续的，这种信号称为不连续2FSK信号。

相位不连续的2FSK通常用频率选择法产生，如图2-2所示：图2-2 2FSK信号调制器两个独立的振荡器作为两个频率发生器，他们受控于输入的二进制信号。

二进制信号通过两个与门电路，控制其中的一个载波通过。

调制器各点波形如图2-3所示：图2-3 2FSK调制器各点波形由图2-3可知，波形g是波形e和f的叠加。

所以，二进制频率调制信号2FSK可以看成是两个载波频率分别为f1和f2的2ASK信号的和。

由于“1”、“0”统计独立，因此，2FSK信号功率谱密度等于这两个2ASK信号功率谱密度之和，即（2-1）2FSK信号的功率谱如图2-4所示：图2-4 2FSK信号的功率谱由图2-4看出，2FSK信号的功率谱既有连续谱又有离散谱，离散谱位于两个载波频率f1和f2处，连续谱分布在f1和f2附近，若取功率谱第一个零点以内的成分计算带宽，显然2FSK信号的带宽为（2-2）为了节约频带，同时也能区分f1和f2，通常取|f1-f2|=2fs，因此2FSK信号的带宽为（2-3）当|f1-f2|=fs时，图2-4中2FSK的功率谱由双峰变成单峰，此时带宽为（2-4）对于功率谱是单峰的2FSK信号，可采用动态滤波器来解调。

此处介绍功率谱为双峰的2FSK 信号的解调。

2.2 2FSK滤波器的调解及抗噪声性能2FSK信号的解调也有相干解调和包络解调两种。

由于2FSK信号可看做是两个2ASK信号之和，所以2FSK解调器由两个并联的2ASK解调器组成。

图2-5为相干2FSK和包络解调。

图2-5 2FSK信号调解器相干2FSK抗噪声性能的分析方法和相干2ASK很相似。

现将收到的2FSK信号表示为（2-5）当发送数字信息为“1”时，2FSK信号的载波频率为f1，信号能通过上支路的带通滤波器。

上支路带通滤波器的输出是信号和窄带噪声n i1(t)的叠加(噪声中的下标1表示上支路窄带高斯噪声)，即（2-6）此信号与同步载波cos2πf1t相乘，再经低通滤波器滤除其中的高频成分，送给取样判决器的信号为（2-7）上式中未计入系数1/2。

与此同时，频率为f1的2FSK信号不能通过下支路中的带通滤波器，因为下支路中的带通滤波器的中心频率为f2，所以下支路带通滤波器的输出只有窄带高斯噪声，即（2-8）此噪声与同步载波cos2πf2t相乘，再经低通滤波器滤波后输出为（2-9）上式中未计入系数1/2。

定义（2-10）取样判决器对x(t)取样，取样值为（2-11）其中，nI1、 nI2都是均值为0、方差为的高斯随机变量，所以x 是均值为a、方差为的高斯随机变量，x的概率密度函数为（2-12）概率密度曲线如图2-6所示：图2-6 判决值的函数示意图判决器对x进行判决，当x>0时，判发送信息为“1”，此判决是正确的；当x<0时，判决发送信息为“0”，显然此判决是错误的。

由此可见，x<0的概率就是发“1”错判成“0”的概率，即（2-13）当发送数字信号“0”时，下支路有信号，上支路没有信号。

用与上面分析完全相同的方法，可得到发“0” 码时错判成“1”码的概率P(1/0)，容易发现，此概率与上式表示的P(0/1)相同，所以解调器的平均误码率为P e=P(1)P(0/1)+P(0)P(1/0)=P(0/1)［P(1)+P(0)］=P(0/1) (2-14) 所以(2-15) 式中注意，式中无需“1”、“0”等概这一条件。

第三章 2FSK的仿真由相关调制解调的原理图输入的信号为：S（t）=[∑аn*g(t-nTs)]cosω1t+[ān*g(t-nTs)]cosω1t（ān是аn的反码）来设计仿真3.1仿真思路1.首先要确定采样频率fs和两个载波频率的值f1，f2。

2.写出输入已经信号的表达式S(t)。

由于S(t)中有反码的存在，则需要将信号先反转后在从原信号和反转信号中进行抽样。

写出已调信号的表达式S(t)。

3.在2FSK的解调过程中，如上图原理图，信号首先通过带通滤波器，设置带通滤波器的参数，后用一维数字滤波函数filter对信号S(t)的数据进行滤波处理。
