建筑抄绘方案图

建筑抄绘方案图

建筑抄绘方案图建筑抄绘方案图是建筑设计过程中的一项重要环节,它是将建筑设计师的想法和构思以可视化的方式呈现出来的一种图纸。

这个过程需要细致入微的绘制和精确的测量,以确保最终的建筑物能够准确地按照设计师的愿景来建造。

在进行建筑抄绘方案图绘制之前,建筑设计师和工程师需要进行充分的沟通和讨论,以确定建筑的整体设计风格、功能需求和结构要求。

他们还需要考虑到建筑所处的环境条件,比如气候、地形和周围景观等,来确定建筑的位置和形状。

在这个过程中,建筑设计师通常会根据工程师的建议做出一些调整和修改,以确保建筑的可行性和实用性。

绘制建筑抄绘方案图的过程可以分为几个阶段。

首先,建筑设计师需要将设计概念转化为精确的尺寸和比例。

他们需要使用工程测量仪器来测量建筑现场的各种细节,比如地面高度、墙体厚度和窗户尺寸等。

然后,他们会根据测量结果来绘制建筑的平面图,包括建筑物的地面、一楼和顶层平面。

此外,建筑设计师还会绘制建筑物的立面图,以展示建筑物的外观和立面材料。

绘制建筑抄绘方案图需要建筑设计师具备一定的技能和知识。

他们需要熟悉相关的图纸标准和规范,比如比例尺、线型和符号等。

此外,他们还需要掌握一些绘图软件和工具,以提高绘图的效率和精确度。

绘图软件可以帮助他们快速绘制和修改建筑图纸,并提供一些额外的功能,比如自动生成尺寸和构造细节等。

建筑抄绘方案图的重要性不言而喻。

它是建筑项目的基础,也是建筑设计师之间沟通的桥梁。

通过绘制方案图,建筑设计师可以展示他们的设计理念和创意,和其他设计师和工程师进行交流和讨论。

而对于施工方来说,方案图也是施工的指导文件,可以帮助他们了解建筑的具体建造要求和细节。

总之,建筑抄绘方案图的绘制是建筑设计过程中不可或缺的一部分。

它需要建筑设计师和工程师之间充分的沟通和合作,以确保最终的建筑物能够准确地按照设计师的想法来建造。

同时,绘制建筑方案图也需要建筑设计师具备一定的技能和知识,以提高绘图的效率和精确度。

建筑案例抄绘心得

建筑案例抄绘心得

建筑案例抄绘心得建筑抄绘,是指在设计师的指导下,将图纸上的建筑平面、立面等内容抄绘到实际的建筑物上的过程。

这项工作对于建筑工程的顺利进行具有重要的作用。

我在大学期间有幸参与了一些建筑抄绘的实践工作,通过这些实践,我收获了很多宝贵的经验和体会。

在本文中,我将分享一些我在建筑抄绘中的心得体会。

首先,建筑抄绘要注重细节。

在进行建筑抄绘时,每一处细节都至关重要。

平面图的线条要清晰,立面要准确无误,地图要符合实际。

一旦发生了错误,后续的工程就会面临麻烦和调整。

因此,在进行抄绘时,我始终保持警惕,精确地抄绘每一处细节,确保质量和准确性。

其次,建筑抄绘要注重团队合作。

在建筑抄绘过程中,个人的能力固然重要,但团队的合作更是不可或缺的。

每个人都有各自的专业领域,各自的优势。

通过合作,我们可以互相学习和帮助,提高工作效率和质量。

在我的经验中,团队合作不仅让事情变得更容易,而且增强了我们的凝聚力和团队精神。

第三,建筑抄绘要注重时间管理。

在进行建筑抄绘时,时间管理是非常重要的。

设计图纸的交付时间通常是固定的,而建筑抄绘需要按时完成。

因此,我们必须合理安排时间,合理分配任务,确保每个人都能按时交付工作。

在实践中,我学会了如何制定合理的计划表,如何分配任务,并保持高效率的工作状态。

第四,建筑抄绘要注重沟通。

在建筑抄绘过程中,与设计师和其他专业人员的沟通非常重要。

他们对建筑的细节和要求有着更深的理解和经验,而我们只有通过沟通,才能准确地了解他们的意图和需求。

在我的实践中,我积极与设计师和其他专业人员进行沟通,在抄绘过程中向他们学习,并及时解决问题和疑虑。

这种积极的沟通帮助我们更好地理解设计意图,提高了抄绘质量。

最后,建筑抄绘要注重经验积累。

经验是建筑抄绘的重要资源。

只有通过不断的实践,才能积累宝贵的经验。

在我的学习和实践中,我积极参与了抄绘工作,亲自完成了各种建筑抄绘的任务。

通过这样的实践,我积累了丰富的经验,提高了自己的技能和能力。

建筑抄绘jiandan

建筑抄绘jiandan
建筑面积:指在建设用地范围内单栋或多栋建筑物地面 以上及地面以下各层建筑面积之总和。 容积率=总建筑面积/土地面积,以小数表示 绿化率:亦称绿地率,指的是规划地块内各类绿地面积
的总和占规划地块面积的比率,计算公式:
绿地率=绿地面积/土地面积 ,以百分数表示
比例
图名
常用比例
总体规划图
总平面图
1:2000,1:5000, 1:10000,1:25000
3、房屋建筑图的分类

按设计过程来分 ① 方案图 ② 初步设计图 ③ 扩大初步设计图或技术设计图 ④ 施工图 ⑤ 竣工图 ⑵ 按施工图专业或工种来分 ① 建筑施工图 简称建施图 ② 结构施工图 简称结施图 ③ 设备施工图 简称设施图
(3)施工图按专业及其内容分类
建筑施工图(简称建施图)主要用于表达建筑物的规划
平面图的形成
要通过门窗洞口
~1200
二、平面图用途
较全面且直观地反映建筑物的平面形状大小、内部布置、 内外交通联系、采光通风处理、构造做法等基本情况,是建施 图的主要图纸之一,是概预算、备料及施工中放线、砌墙、设 备安装等的重要依据。
2
120 240 120 1200 1000 1100 1360 1000
4、通风、采光
如窗、门等
5、排水 如天沟、雨水管、散水、明(暗)沟等 6、保护墙身 保护内墙 如踢脚等 保护外墙 如勒脚、防潮层等
常见的建筑术语

横墙:沿建筑宽度方向的墙 纵墙:沿建筑长度方向的墙 进深:纵墙之间的距离,以轴线为基准 开间:横墙之间的距离,轴线为基准 女儿墙:外墙从屋顶上高出屋面的部分 层高:相邻两层的地坪高度差 净高: 构件下表面与地坪(楼地板)的高度差 建筑面积:建筑所占面积×层数 标高:表示建筑物某一部位相对于基准面(标高的 零点)的竖向高度,是竖向定位的依据。 绝对标高——青岛市外黄海海平面年平均高度为 +0.000标高 相对标高——建筑物底层室内地坪为+0.000标高

建 筑 抄 绘 图 注 意 事 项

建 筑 抄 绘 图 注 意 事 项

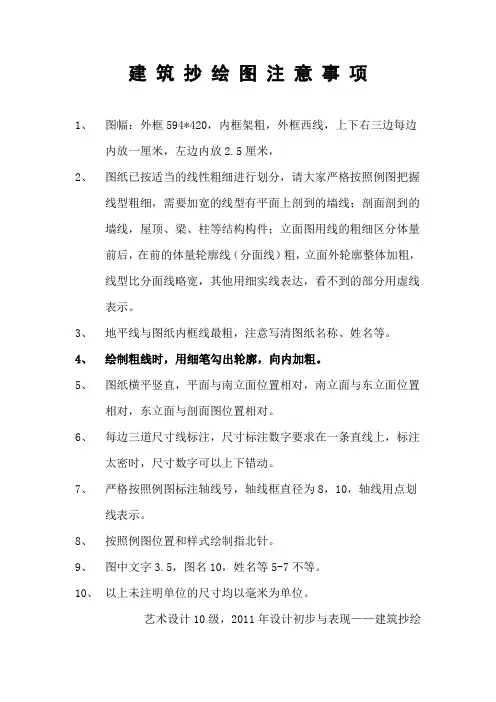

建筑抄绘图注意事项
1、图幅:外框594*420,内框架粗,外框西线,上下右三边每边
内放一厘米,左边内放2.5厘米,
2、图纸已按适当的线性粗细进行划分,请大家严格按照例图把握
线型粗细,需要加宽的线型有平面上剖到的墙线;剖面剖到的墙线,屋顶、梁、柱等结构构件;立面图用线的粗细区分体量前后,在前的体量轮廓线(分面线)粗,立面外轮廓整体加粗,线型比分面线略宽,其他用细实线表达,看不到的部分用虚线表示。

3、地平线与图纸内框线最粗,注意写清图纸名称、姓名等。

4、绘制粗线时,用细笔勾出轮廓,向内加粗。

5、图纸横平竖直,平面与南立面位置相对,南立面与东立面位置
相对,东立面与剖面图位置相对。

6、每边三道尺寸线标注,尺寸标注数字要求在一条直线上,标注
太密时,尺寸数字可以上下错动。

7、严格按照例图标注轴线号,轴线框直径为8,10,轴线用点划
线表示。

8、按照例图位置和样式绘制指北针。

9、图中文字3.5,图名10,姓名等5-7不等。

10、以上未注明单位的尺寸均以毫米为单位。

艺术设计10级,2011年设计初步与表现——建筑抄绘。

建筑方案抄绘入门

建筑方案抄绘入门

建筑方案抄绘入门建筑方案的抄绘是建筑设计的重要环节,能够帮助建筑师将设计理念转化为具体的图纸,为施工和建筑实施提供指导。

因此,掌握建筑方案抄绘的基础知识和技巧对于学习建筑设计和工作实践都是非常重要的。

在本文中,我将简要介绍建筑方案抄绘的入门知识和步骤。

首先,建筑方案的抄绘需要掌握一定的基本素描和绘图技巧。

建筑师应该学会运用铅笔、钢笔、丙烯颜料等绘图工具进行描绘,熟悉线条的运用和表现手法。

同时,建筑师还应该了解建筑图纸的常用符号和标志,例如墙体、柱子、门窗等的表示方法,以及平面图、立面图和剖面图的绘制规范。

其次,建筑方案的抄绘需要有良好的观察能力和空间想象力。

建筑师应该能够准确地观察和把握建筑实物的细节和特征,能够通过观察,将实物转化为图纸上的线条和形状。

此外,建筑师还要有较强的空间想象力,能够根据设计方案和要求,将建筑物的不同部分和空间关系表达出来。

另外,建筑方案的抄绘也需要一定的专业知识和技能。

建筑师应该了解建筑设计的基本原理和规范,包括建筑结构、功能布局、材料选择等方面的知识。

此外,建筑师还应该了解CAD软件等专业绘图工具的使用,能够利用计算机辅助绘图软件进行图纸的绘制和编辑。

最后,建筑方案的抄绘需要有一定的耐心和细心。

建筑师在进行抄绘的过程中,需要仔细观察和描绘每个细节和线条,确保图纸的准确性和清晰度。

同时,建筑师还要对图纸进行不断的修正和调整,以保证设计方案的完整性和可实施性。

总而言之,建筑方案的抄绘是建筑设计的重要步骤,是将设计理念转化为具体图纸的过程。

掌握建筑方案抄绘的基本知识和技巧对于建筑师的学习和工作都是非常重要的。

通过学习和实践,建筑师将能够有效地把握和表达建筑设计的要素和特征,为建筑实施提供可行性和指导。

建筑设计基础作业之建筑抄绘

建筑设计基础作业之建筑抄绘

03
建筑抄绘步骤
观察建筑
观察建筑整体
首先,需要仔细观察建筑的整体形态,包括建筑的风格、结构、比例、材料等, 以便对建筑有一个全面的了解。
观察建筑细节
接着,需要仔细观察建筑的各个细节,包括门窗、装饰、屋顶、檐口等,以便能 够准确地绘制出建筑的细节。
绘制建筑轮廓
确定比例尺
在开始绘制建筑轮廓之前,需要确定比例尺,以确保绘制的 建筑轮廓与实际建筑的比例一致。
检查和修正
检查比例尺和准确性
在完成建筑抄绘之后,需要仔细检查 比例尺和绘制的准确性,如果有错误 或不足之处,需要进行修正。
整体效果调整
最后,需要对整体效果进行调整,包 括线条的粗细、颜色的深浅等,以使 建筑抄绘更加完美。
04
抄绘技巧和注意事项
透视技巧
一点透视
当建筑物只有一组平行线与画面垂直时,会在画面上产生一组等距的消失点,这种透视法 称为一点透视。它能够表现出建筑的深度和立体感。
沟通交流
学生应积极与老师沟通交 流,对评价和建议进行反 馈,以便更好地提高自己 的设计能力。
个人反思和总结
1 2
反思过程
学生应对自己的作业过程进行反思,思考自己在 抄绘和设计思考中存在的问题和不足。
总结经验教训
学生应总结自己在作业中的经验和教训,以便在 后续的作业中更好地发挥自己的优势。
3
提高计划
为后续建筑设计课程打下基础
通过建筑抄绘的练习,学生可以掌握建筑设计的基本知识和技能,为 后续的建筑设计课程打下坚实的基础。
02
抄绘前的准备
选择目标建筑

选择标准
选择具有代表性、独特性的建筑 ,能够体现建筑设计的精髓和特 点。

简单建筑抄绘方案

简单建筑抄绘方案

简单建筑抄绘方案建筑抄绘方案是指在建筑设计阶段,根据设计方案完成对建筑物的平面图和立面图的绘制工作,以便供工程实施和施工的参考和指导。

本文将从建筑抄绘方案的目的、步骤和注意事项三个方面进行详细介绍,以便于在实际应用中更好地理解和使用。

建筑抄绘方案的目的主要是为了保证建筑设计方案的准确性和可行性,确保施工过程中各个工程部分的无缝对接,避免出现设计与施工不一致的情况。

同时,通过抄绘方案的制作,能够更好地帮助设计师、工程师和施工方理解和把握设计意图,从而提高施工效率和质量。

建筑抄绘方案的步骤一般包括:1. 收集和整理设计文件和图纸:包括设计方案、施工图纸、工程规范等。

2. 划分图纸比例和纸张规格:根据实际情况和设计要求,确定图纸的比例和纸张规格。

3. 绘制平面图和立面图:根据设计图纸和施工要求,利用CAD等绘图软件进行平面图和立面图的抄绘。

4. 标注尺寸和图例:在绘制完成后,对图纸进行标注尺寸、填写图例等工作,以便施工方能够清楚地理解和操作。

5. 完成图纸审核和复核:在绘制完成后,由专业人员进行图纸的审核和复核,确保绘制的准确性和合理性。

6. 打印和归档:将绘制完成的图纸进行打印和归档,以备后续使用和查阅。

在进行建筑抄绘方案时,有一些需要注意的事项:1. 按照设计图纸和标准进行绘制:在抄绘的过程中,要严格按照设计图纸和相应的标准进行绘制,确保平面图和立面图的准确性和一致性。

2. 注意材料和设备的符号表示:在绘制过程中要注意标注和表示材料和设备的符号,以确保施工人员能够准确理解和执行。

3. 防止误差和遗漏:在抄绘的过程中要严格把关,防止因为粗心大意导致错误和遗漏出现。

4. 注意图纸的清晰度和可读性:在绘制过程中要确保图纸的清晰度和可读性,避免因为绘制不清晰而导致施工方无法理解和操作。

5. 加强与设计师和工程师的沟通:在抄绘过程中,要与设计师和工程师进行充分的沟通和交流,理解和把握设计要求和施工要求。

综上所述,建筑抄绘方案是建筑设计中不可或缺的一部分,通过科学、准确地绘制平面图和立面图,能够保证建筑物在施工过程中的一致性和准确性。

建筑设计初步作业四——抄绘练习(2014)

建筑设计初步作业四——抄绘练习(2014)

建筑设计初步作业四——建筑抄绘练习
一、教学目的
通过训练初步掌握建筑平、立、剖图样的规范表达方法以及所代表的空间含义,了解各种建筑图例、符号的含义以及绘制方法。

掌握各类线条、字体以及环境表达方法在建筑方案图纸中的正确运用方法。

二、教学要求
参考图纸的比例缩放准确,各建筑图样绘制正确,线条清晰,粗细组织有序,建筑图例、符号运用符合建筑图纸绘制规范要求;图纸中字体书写工整,大小恰当;图纸版面构图完整、均衡,环境配景绘制美观、生动,疏密有致,能够很好衬托建筑,并能统一整体图面。

三、作业内容
1.将给定的参考图纸放大恰当倍数,拓在A1幅面白卡纸上,并完成排版构图。

2. 借助丁字尺和三角板,调整修正底稿,完成正式铅笔底稿。

(30%)
3.在铅笔底稿基础上绘制墨线,完成建筑各图样,书写各级标题图名及标注,绘制室内家具。

(60%)
4.最后完成建筑环境配景的绘制,具体绘制内容可自由发挥。

(10%)
注:图纸的图标栏内容需要自己填写。

字体为仿宋字。

建筑案例抄绘

建筑案例抄绘

建筑案例抄绘建筑抄绘是一种重要的设计制图方式,可以让设计师们表达自己的想法和设计方案,并以图形形式展现出来,把构建技术上的圈子和技术专业化程度提升到一定的高度。

抄绘是建筑设计中的实践环节,在建筑设计的可视化与实施的关系中,抄绘可以让设计更加直观、易懂,达到可操纵性和控制性,从而有效地提高设计质量。

建筑抄绘技术广泛应用于建筑设计领域,主要是以抄绘制图的形式来完成,它是一种以视觉化的方式来完成建筑技术专业细节的制图,通过精确的抄绘分析,能够更好地把握建筑结构,特别是在深化、立体化建筑设计的问题上,抄绘能够带给设计者更多的设计思路。

一般来说,建筑抄绘技术分为三种,即图形抄绘、模型抄绘和数字抄绘。

其中,图形抄绘是以传统的绘图方式完成,分为现场抄绘和原件抄绘,其抄绘图只供于设计参考,不可用于施工施行;模型抄绘是利用木模、玻璃模等立体模型,根据设计设想最终完成的模型抄绘。

其制图是手动完成的;数字抄绘就是利用计算机进行抄绘,该技术对实际抄绘效果有更大的优势,同时还拥有更多的编辑功能,可以更快更准确的完成抄绘图。

建筑案例抄绘就是通过结合实际案例,经过分析实践,根据案例设计情况,完成抄绘图,用于借鉴和参考。

在努力创新的同时,也可以深入学习别人的建筑设计案例,了解设计中有哪些可借鉴的,以形成更好的创新设计思路。

为了更好的进行设计,我们需要确定设计策略,首先分析和研究历史案例,了解历史上经典的设计案例,从中可以总结案例中设计经验,丰富我们自身的经验和见解;其次选取设计案例,根据需要调整案例中的设计元素和参数,让它们更符合实际项目的要求;最后,按照具体的要求制定抄绘图,精确地把握每一个细节,从而使设计更加完美。

从建筑案例抄绘的角度来看,想要完成一份完整的抄绘图,需要考虑抄绘的编写对象、设计基础、抄绘格式和图形、施工施行的细节要求等多方面的因素,这些因素同样是建筑设计中不可或缺的东西。

总之,建筑抄绘是建筑设计中不可或缺的一环,在合理利用抄绘技术,结合案例实践,深入掌握建筑抄绘的具体技术要点,以及如何从历史案例中获取有效经验,这样才能更好地把握建筑抄绘设计。

建筑图抄绘练习——建筑设计初步课程作业

建筑图抄绘练习——建筑设计初步课程作业
剖面图 剖切图形+沿投影方向的看线
剖视的剖切符号 剖切位置线(6~10mm、粗实线) 投影方向线(4~6mm、粗实线) 剖视剖切符号编号注写在剖视方向线的端部 剖切符号宜标注在±0.00标高的平面图上(一层平面)
5.2 索引符号
绘制——直径10mm的圆+水平直径、细实线 规定——应在被剖切的部位绘制剖切位置线,并以引出线
其中英文字母的I、O、Z不得用做轴线编号。
分区轴线编号 编号的注写形式应为:“分区号—该分区编号”
附加轴线编写 分母——前一轴线的编号 分子——附加轴线的编号
1号轴线或A号轴 线之前出现的附加 轴线,分母用01 或0A表示
3.图例 (规定的建筑构件的表达方式)
门 平面:以90或45度开启、门扇中粗线、开启弧线细线。 剖面:4根(两根墙看线和两根剖到的门线)细线。 立面:根据实际情况绘制,洞口中粗,其余细线。
6.尺寸标注
分类——总尺寸、定位尺寸、细部尺寸三种。
组成——尺寸起止符号(中粗与尺寸界线成顺时针45°角, 长度宜为2~3mm)、尺寸界线(细实线,超出尺寸线 2~3mm)、尺寸线(细实线)、尺寸数字(细线仿宋字)
7.标高
绘制——直角等腰三角形、细实线 单位——以米为单位,小数点后三位 标高的指向性——尖端为被注高度的位置
引出索引符号,引出线所在的一侧应为投射方向。
上半圆中间用数字注明该详图的编号,索引详图与被索引 的详图,在同一张图纸内,下半圆中间画一段水平细实线; 不在同一张图纸内,下半圆中间用数字注明所在的图纸编 号。(如标准图,则加注标准图册的编号)
5.3 详图符号(对应的索引符号)
绘制——直径14mm的圆,粗实线绘制
窗 平面:4根(两根窗台看线和两根剖到的窗线)细线。 高窗和金属格栅为中间两根细虚线,两边细实线。 剖面:4根(两根墙看线和两根剖到的窗线)细线。 立面:根据实际情况绘制,洞口为中粗,其余细线。

建筑方案抄绘

建筑方案抄绘

建筑方案抄绘建筑方案的抄绘是指将建筑方案中的设计图纸和技术绘图进行复制和绘制的过程。

抄绘是建筑项目的重要环节之一,它保证了建筑方案在施工过程中的准确性和一致性。

在进行抄绘之前,首先要对原始设计图纸进行认真的审查和了解。

了解建筑方案的整体结构和构造特点,熟悉各个部分的细节和比例关系。

只有全面理解了设计意图,才能进行准确的抄绘工作。

抄绘的过程主要包括绘图工具的准备和绘图技术的应用。

绘图工具主要包括绘图纸、绘图板、各种不同的绘图笔。

绘图纸的选用要符合要求,要有足够的强度和透明度,以便于观察和修正。

绘图板要平整,保证绘图的精度。

绘图笔要选择合适的型号和质量,以便于绘制各种精确的线条和符号。

在抄绘过程中,要注意掌握正确的绘图技术。

要根据设计图纸上的比例尺进行绘图,保证绘图的比例准确。

要准确使用各种不同的线型和符号,清晰地表示建筑方案中的各个部分和细节。

要正确运用平面投影和立体投影的方法,将设计图纸上的二维图形转化为三维的立体效果。

同时,要注意绘制各种标注和尺寸,确保建筑方案的各个部分的尺寸关系正确无误。

抄绘的过程中,还要注意保证图纸的整洁和规范。

避免出现模糊的线条、错位的标注和不明确的尺寸。

要保证线条的清晰度和粗细的一致性。

标注要准确、简洁、明确。

尺寸要正确、规范、统一。

抄绘完成后,还要进行图纸的质量检查和验收。

要检查绘图的准确性和完成度,确保绘制的图纸和原始设计图纸一致。

要检查图纸的格式和标注的规范性,确保图纸的可读性和可理解性。

同时,要将抄绘的图纸进行归档和保存,以备后续施工和使用。

总之,建筑方案的抄绘是建筑项目中不可或缺的环节。

它要求绘图人员具备较高的绘图技术和绘图工具。

只有准确、清晰、规范地完成抄绘工作,才能保证建筑方案的质量和准确性。

通过抄绘,建筑方案得到了充分的准备和准确的转化,为后续的施工和使用提供了可靠的基础。

1.2_1 建筑抄绘是什么

1.2_1 建筑抄绘是什么
总平面图
一、建筑的表达:
二维图 是平面的图 象,——通过 工程图的平立 剖确定建筑的 各种特点
平面图
一、建筑的表达:
二维图 是平面的图 象,——通过 工程图的平立 剖确定建筑的 各种特点
立面图
一、建筑的表达:
二维图 是平面的图 象,——通过 工程图的平立 剖确定建筑的 各种特点
剖面图
一、建筑的表达:
建筑的表达角度: 三维图是立体的图象,——直观表达某一观
察角度的片断,可以是透视图或者轴测图。 二维就是平面的图象,——通过工程图的平
立剖确定建筑的各种特点,有平立剖才能从3D的 角度确定这个建筑形体细节和内部空间关系。这 样有尺寸标注和对应比例关系的三种图纸合在一 起阅读,就能够把建筑完整的表达出来了。
三、建筑抄绘作业布置:
这次“建筑抄绘” 作业的范例——日本建 筑大师安藤忠雄的经典 作品4X4住宅,我们会 提供建筑的详细图纸, 以及作业各阶段要求和 问题,并提供作业任务 书,做好计划安排,明 确的学习目的和目标。
三、建筑抄绘作业布置:
任务有三个方面: 第一是识图, 第二是制图, 第三是绘制分解 轴测图和制作实 物模型。
二、建筑抄绘的教学目的:
在工程图中一般都 采用正投影图,因为它 能准确地反映形体的形 状和大小尺寸。正投影 法的基本原理为,投影 面设在物体的后面,而 投射线自物体前方投射 到投影面上,成直角。 建筑工程图绘制实践中, 我们绘出的建筑平面、 立面和剖面图等。
二、建筑抄绘的教学目的:
建筑制图与识图的研究对象是工程图样, 学生在学习课业和今后从事具体的设计和施工 中,时时要与工程图样打交道。学生掌握的情 况和熟练程度,不仅关系到后续专业课程的学 习,而且反映学生作 业帮助他们理解制图方法和步骤,通过这次作 业也能更好地帮助他们看懂设计资料、方案图 和施工图。

建筑抄绘

建筑抄绘

1、平面图 假设将建筑物平行地面剖切一刀(高 度通常在窗台以上部位),取走上半 部朝下看,画出的图为平面图,它 表现了各个房间的形状、尺寸及各 个房间的相互关系。
轮廓线用中实线
剖到的墙、柱用粗实线
轴线用点划线
尺寸线用细实线
线型运用
A. B.
C.
粗实线:剖到的建筑物部分(墙、 柱)。 中实线:看到的建筑形体轮廓线 (窗台、台阶等)。 细实线:尺寸线、家具、地面分格 线等。

西立面图1:100
上 上
厨房
餐厅
抄 绘 练 习
书房 下 卧室
卧室
卧室
过厅
起居室 卧室
卫生间
门厅

卫生间 上 会客厅 上
一层平面图1:100
二层平面图1:100
建 抄 绘 练 习
南立面图 1:100
A-A剖面图1:100
屋顶平面图1:100
西立面图1:100


南立面图1:100
厨房
餐厅
卧室
过厅
建筑设计基础作业
建筑抄绘
作业目的: 通过抄绘建筑的基本图形,对 平面图、立面图、剖面图有所了解, 同时掌握线型的表达及相关的建筑 制图标准,为将来的设计表达打下 基础。
一.建筑图中常用的线型区分
二、建筑平、立、剖面图的表现方法
一幢建筑是由长、宽、高三个方 向构成的立体实物,称为三度空间体 系,要在图纸上全面地、完整地、准 确地表示它,只画一个图样是不够的, 往往需要多个图样,互相对照来看。
建筑图中常用的线型区分建筑图中常用的线型区分二建筑平立剖面图的表现方法二建筑平立剖面图的表现方法一幢建筑是由长宽高三个方一幢建筑是由长宽高三个方向构成的立体实物称为三度空间体向构成的立体实物称为三度空间体系要在图纸上全面地完整地准系要在图纸上全面地完整地准确地表示它只画一个图样是不够的确地表示它只画一个图样是不够的往往需要多个图样互相对照来看

如何做建筑初步抄绘作业方案设计

如何做建筑初步抄绘作业方案设计

建筑初步抄绘作业方案设计I. 项目简介本项目为一幢居住建筑,位于市中心繁华地段,周边有商业设施、公共交通和学校等配套设施。

建筑总高度为30米,共有10层,总建筑面积为5000平方米。

建筑风格为现代简约风格,以简洁、明快的线条和造型为主要设计元素,旨在打造一个独具特色的现代化城市住宅。

II. 设计理念1. 空间体验:本项目注重建筑空间的体验和流畅性,通过合理的空间布局和光线设计,打造舒适、开阔的室内空间,满足居住者的居住需求。

2. 环境友好:本项目将尽量利用环保材料和绿色技术,减少对环境的影响,力求打造一个生态友好的建筑。

3. 城市融合:本项目将与周边环境融为一体,与周边建筑风格相协调,形成一个和谐的城市景观。

III. 抄绘作业方案设计1. 设计要求(1)按照原建筑设计图纸,进行抄绘作业,包括立面图、平面图等各项图纸。

(2)保持设计风格和结构完整性,不得出现误差和遗漏。

(3)注意设计细节,如门窗位置、楼层高度、阳台布局等,要与原设计图保持一致。

(4)保证抄绘作业的准确性和完整性,确保施工时能够顺利进行。

2. 抄绘流程(1)收集原建筑设计图纸,并进行深入研究和了解设计要求。

(2)按照原设计图纸的比例和尺度,进行抄绘作业,包括平面图、立面图、剖面图等。

(3)在抄绘过程中,注意细节处理,确保与原设计图一致。

(4)完成抄绘作业后,进行审查和校对,确保准确无误。

(5)提交抄绘作业方案设计报告,详细说明抄绘过程和设计思路。

IV. 结语建筑初步抄绘作业方案设计是对原建筑设计的一个重要环节,它不仅可以对原设计进行深入研究和理解,更可以提高设计的准确性和完整性。

本项目将以严谨的态度和细致的工作来完成抄绘作业,确保设计方案的质量和效果。

希望通过我们的努力和创意,可以为城市的建设和发展做出贡献。

建筑抄绘基本规范(大一)

建筑抄绘基本规范(大一)

建筑平、立、 1:50,1:100,1:200 剖面图
建筑局部放 大图
建筑构造详 图
1:10,1:20,1:50
1:1,1:2,1:5, 1:10,1:20,1:50
通常先按建筑图布置的基本要求布置图面,注意预留标注尺寸、标高等所 需图幅,然后依平面图、立面图、剖面图、详图的顺序画建底稿。同一图 纸上底稿均完成后,才加深图线。 1、图面的布置 ⑴ 平面图的方向宜与总平面图一致
剖面图的绘图步骤
(1)画地面线、楼面线、屋面线、内外墙轴线及休息平台面线
(2)画墙轮廓线、楼板层、屋面层、休息平台的厚度线 (3)画剖切到的门窗洞口及投影可见的门窗洞口,楼梯段,栏杆扶手等 (4)画剩余的台阶、花台等 (5)布置标注 :尺寸标注如被剖切到的墙、柱的轴线间距; 外部高度方向的总高、定位、细部三道尺寸; 其它如墙段、门窗洞口等高度尺寸; 标高标注如室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等 处的标高。 (6)检查无误后整理图面,按要求加深、加粗图线 (7)书写数字、图名等文字 (后两项待平、立、剖全部底稿图完成后一起进行)
布置标高楼地面阳台檐口女儿墙台阶平台等处标高尺寸标注索引符号及文字说明的位置等只标注外部尺寸也只需对外墙轴线进行编号按要求轻画字格和数字字母字高导线5检查无误后整理图面按要求加深加粗图线6书写数字图名等文字后两项待平立剖全部底稿图完成后一起进行立面图的画图步骤711画地面线楼面线屋面线内外墙轴线及休息平台面线2画墙轮廓线楼板层屋面层休息平台的厚度线3画剖切到的门窗洞口及投影可见的门窗洞口楼梯段栏杆扶手等4画剩余的台阶花台等5布置标注
表示。
风向频率玫瑰图

N NW NE 重庆
NW
33
E
西

建筑抄绘案例

建筑抄绘案例

建筑抄绘案例介绍建筑抄绘是指通过绘制建筑物的平面图、立面图、剖面图等手段,将具体建筑物的形态、结构、材料等信息进行记录和表达的过程。

抄绘案例是抄绘作品的具体实例,可以用来展示抄绘技巧和成果。

本文将介绍几个建筑抄绘案例,探讨案例中的技巧和特点,帮助读者加深对建筑抄绘的理解和应用。

案例一:古代建筑的抄绘1.1 选题背景中国古代建筑作为中华文化的重要组成部分,具有丰富的历史价值和美学意义。

通过抄绘古代建筑,可以使其得以保留和传承,并为后人提供研究和学习的资料。

1.2 内容古代建筑的抄绘案例主要包括世界文化遗产的古建筑、名胜古迹等。

通过对建筑物的细致观察,掌握其整体布局、结构和细节特征,并将其转化为平面图和立面图等形式,使其得以保存和传承。

1.3 抄绘技巧•观察准确,捕捉建筑物形态、细节的特点;•线条控制,注重线条的精准、平稳和流畅;•物象再现,忠实地还原建筑物的外貌和内部结构;•用色技巧,根据建筑的特点和材料,合理运用色彩进行表达。

1.4 案例展示以下是一些古代建筑的抄绘案例:1.故宫:通过绘制平面图和立面图,展示故宫的整体布局和建筑风格,同时呈现出其具体的细节特点,如宫殿的檐口、飞檐和装饰细节等。

2.兵马俑:通过绘制平面图和立面图,还原兵马俑坑内的排列和布局,同时绘制出兵马俑的装备、姿态和面部特征等,使其具有立体感和还原度。

3.颐和园:通过绘制平面图和立面图,展示颐和园细致的园林布局和建筑特点,如长廊、连廊和亭台楼阁等,同时体现出园内湖泊、山石和植被的自然环境。

案例二:现代建筑的抄绘2.1 选题背景现代建筑以其多样的风格和创新的设计受到广泛的关注和赞赏。

通过抄绘现代建筑,可以深入了解其设计思想和表达方式,同时为设计师和建筑师提供借鉴和参考。

2.2 内容现代建筑的抄绘案例主要包括国内外的标志性建筑、创意建筑和独特建筑等。

通过抄绘可以展示建筑物的外观形态、立体结构和细部表现,并通过色彩和光影等方式进行艺术表达。

建筑抄绘案例

建筑抄绘案例

建筑抄绘案例建筑抄绘,是指通过对建筑物的观察和绘制,来提高绘画技巧和对建筑结构的理解。

在建筑抄绘的过程中,我们可以通过观察建筑物的线条、结构、比例和细节,来提高自己的绘画技巧和审美能力。

下面,我们将介绍一些建筑抄绘的案例,希望能够对大家有所帮助。

案例一,古建筑抄绘。

古建筑是中国传统建筑的重要组成部分,具有丰富的历史文化内涵和独特的建筑风格。

在进行古建筑抄绘时,我们可以选择一些具有代表性的古建筑,如故宫、颐和园、承德避暑山庄等,通过对其建筑结构、装饰图案和色彩运用的观察和绘制,来提高自己的绘画水平。

案例二,现代建筑抄绘。

现代建筑以其独特的设计理念和先进的建筑技术而备受关注。

在进行现代建筑抄绘时,我们可以选择一些具有代表性的现代建筑,如上海中心大厦、北京国家大剧院、深圳平安金融中心等,通过对其建筑外观、结构和材料运用的观察和绘制,来提高自己对现代建筑设计的理解和欣赏能力。

案例三,城市风景抄绘。

城市是建筑的集中展示地,不同的建筑风格和城市景观为我们提供了丰富的抄绘素材。

在进行城市风景抄绘时,我们可以选择一些具有代表性的城市景观,如巴黎埃菲尔铁塔、纽约时代广场、东京铁塔等,通过对城市建筑群的线条、轮廓和色彩的观察和绘制,来提高自己对城市风景的表现能力。

案例四,自然风光抄绘。

自然风光中的建筑也是我们抄绘的重要对象。

在进行自然风光抄绘时,我们可以选择一些具有代表性的自然景观,如世界自然遗产黄山、大峡谷、北极光等,通过对自然景观中的建筑、构筑物和人类活动的观察和绘制,来提高自己对自然风光的表现能力和创作水平。

通过以上建筑抄绘案例的介绍,我们可以看到建筑抄绘是一个非常有趣和有益的绘画活动,它不仅可以帮助我们提高绘画技巧,还可以增进对建筑的理解和欣赏。

希望大家能够通过实践,不断提高自己的抄绘水平,为自己的艺术创作和建筑设计打下坚实的基础。

建筑初步1练习五:建筑施工图抄绘

建筑初步1练习五:建筑施工图抄绘

2)图示方法:每个立面对应一个立面图,分正、侧、背
向立面图,或东、南、西、北向立面图,或以轴线编 号命名。
三、立面图的图示内容:
四、立面图的作图步骤:
1. 画出基准线
2. 画出主要结构轮廓线
3. 画出次要结构轮廓线
建筑剖面图
一、建筑剖面图的形成:
建筑剖面图
二、建筑剖面图的作用及图示方法 1. 剖面图的作用:P288; 2. 平面图的图示方法: 1)比例:一般与平、立面图对应; 2)剖切方法:全剖或阶梯剖,一般为侧立面的平
2. 楼梯详图的内容: 1)楼梯间平面图; 2)楼梯间剖面图; 3)踏步、栏板(杆)等剖面、断面详图; 4)以上各图的主要定位轴线、详细尺寸、工艺说
明等。
楼梯间平面图:
将建筑平面图中楼梯间放大
画出,一般每楼层对应有一 楼梯平面图(如有多层构造 完全相同时,可共用同一楼 梯平面图),图样由底层至 顶层自下而上排列; 平面图中每一梯段:踏面数 = 步级数 – 1; 尺寸、符号、文字等标注: 踏面数踏面宽度 = 梯段长 度 、楼梯间开间和进深尺 寸、楼地面和平台标高符号、 定位轴线、“上”或“下” 方向和步级数、剖面图的剖 切符号标注。
建筑初步1作业
练习五:建筑图抄绘
练习目的:
通过练习让同学了解建筑制图的标准规定,
学会识图,掌握制图的基本要领和工具的基本使
用要求。
练习要求:
图纸幅面规格与图面编排顺序,
图线、字体的基本要求, 比例的概念和使用特点, 符号的意义, 定位轴线的规定和要求, 尺寸标注要求,图例的相关规定, 建筑平面图、立面图、剖面图的规定等。
行面,且剖切在较为复杂的部位(如楼梯间、 门窗洞等); 3)尺寸标注:主要标注高度方向尺寸,分有外部 尺寸和内部尺寸。

建筑抄绘

建筑抄绘

二、运笔和线条
1.铅笔、铅笔线
铅笔线条是一切建筑画 的基础,通常多用于起 稿和方案草图。铅笔线 条要求画面整洁、线条 光滑、粗细均匀、交接 清楚。 画图时转动铅笔使所作 线条均匀
三、字体写法简介
文字和数字是图纸的重要组成部分,要求工整、美观、清晰、 易辨认。 1.汉字——仿宋宇和黑体宇
(6)一层平面图应注明剖视图的剖切位置和投影方向及编号 ,确定建筑朝向的指北针
(7)标明主要楼、地面及其他主要台面的标高,注明总尺寸
、定位轴线间的尺寸和细部尺寸 (8)屋顶平面图则主要表明屋面形状、屋面坡度、排水方式 、雨水口位置,挑檐、女儿墙、烟囱、上人孔及电梯间等构 造和设施
(9)在另有详图的部位,注明详图索引符号

2.钢笔线条的组合
各种线条的组合和排列产生 不同的效果,其原因是线条 方向造成的方向感和线条组 合后残留的小块白色底面给 人以丰富的视觉印象。因此, 在钢笔画中可以选择它们表 现建筑及其环境的明暗光影 和材料质感。
由于线条的曲直、长短、方 向、组合的疏密、叠加的方 式都各不相同,因而它们的 排列组合有着千变万化的形 式,很有表现力。
2.用钢笔线条组合表现不同材料的质感
3.用钢笔线条表现衬景——树木和山石
树木是建筑画中重要的一项衬景。用钢笔画树,除了必须准确 地掌握树木的造型特点,还要使线条与树木的特征相协调。
三、钢笔徒手画的几种不同画法
建筑抄绘
建筑抄绘的意义
对前面训练项目的集成表现 对后续设计方案的起始表达练习 对建筑设计内容初步了解: 表达规范性、标准性、全面性
字体结构:一个字 体,特别是汉字。 如同一方图案.各 种笔划要正确布 置.形成一个字的 完美的结构,其关 键是各个笔划的相 互位置。 必须做到:各部分 大小长短间隔合乎 比例;上下左右匀 称:各部分的笔划 疏密要合适。

建筑抄绘方案

建筑抄绘方案

建筑抄绘方案建筑抄绘方案是建筑施工的一项重要工作,它是将设计师设计的建筑图纸转化为可供施工使用的图纸的过程。

本文将详细介绍一种建筑抄绘方案,并附上相关的操作步骤和注意事项。

一、建筑抄绘方案的操作步骤:1. 准备工作:收集设计师提供的建筑图纸和相关技术文件,准备抄绘所需的工具和材料。

2. 图纸复制:根据建筑图纸的尺寸和需求,选择合适的复印机或扫描仪进行图纸复制。

确保复制出的图纸清晰、完整。

3. 平移和校对:将复制出的图纸按照设计师提供的比例进行平移和校对,确保图纸的尺寸和位置准确无误。

4. 标注和图例:根据设计师提供的标注和图例要求,在图纸上进行相应的标注和绘制,包括建筑的尺寸、空间布局、材料使用等。

5. 绘制细节图:根据设计师要求,对图纸上的一些细节部分进行放大和绘制,以确保施工人员能够清晰理解建筑的具体细节。

6. 编制图纸册:将所有抄绘完成的图纸按照规定的顺序和格式进行整理,编制成图纸册,方便施工人员查阅和使用。

二、建筑抄绘方案的注意事项:1. 注意尺寸的准确性:在抄绘过程中,要严格按照设计师提供的尺寸进行操作,确保图纸的比例和尺寸的准确无误。

2. 注重细节的准确性:在标注和绘制图纸细节时,要确保每个细节都符合设计图纸的要求,包括尺寸、材料、构造等。

3. 确保图纸的清晰度和完整性:在复制和校对图纸时,要确保复制出的图纸清晰度高,绘图的线条清晰可辨,图纸的内容完整,没有遗漏。

4. 注意图纸的规范性和可读性:在编制图纸册时,要按照规定的格式和顺序进行整理,同时要保证图纸的可读性,方便施工人员理解和使用。

5. 保密工作:在抄绘图纸过程中,要注意保护设计师提供的图纸和相关技术文件的机密性,避免泄露和不当使用。

总结:建筑抄绘方案是将设计师的建筑图纸转化为施工图纸的重要工作,它要求抄绘人员具备丰富的技术经验和专业知识。

在实施建筑抄绘方案时,需要严格遵守操作步骤和注意事项,确保抄绘出的图纸准确无误、清晰可读,为建筑施工提供有力的支持。
