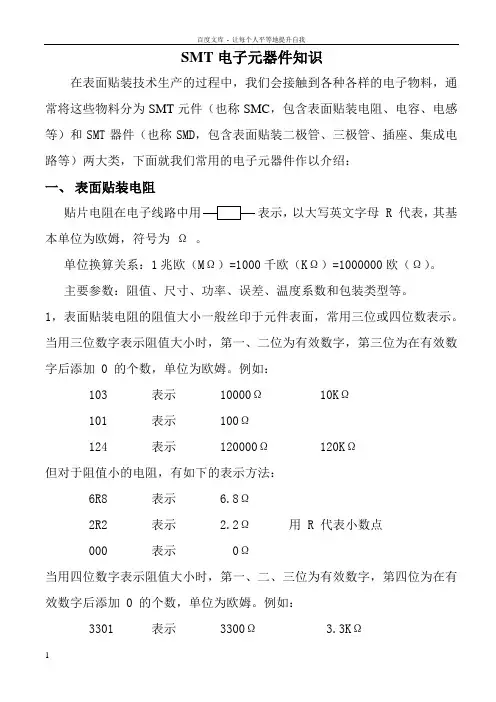

SMT电子元器件知识在表面贴装技术生产的过程中,我们会接触到各种各样的电子物料,通常将这些物料分为SMT元件(也称SMC,包含表面贴装电阻、电容、电感等)和SMT器件(也称SMD,包含表面贴装二极管、三极管、插座、集成电路等)两大类,下面就我们常用的电子元器件作以介绍:一、表面贴装电阻表示,以大写英文字母 R 代表,其基本单位为欧姆,符号为Ω。

单位换算关系:1兆欧(MΩ)=1000千欧(KΩ)=1000000欧(Ω)。

主要参数:阻值、尺寸、功率、误差、温度系数和包装类型等。

1,表面贴装电阻的阻值大小一般丝印于元件表面,常用三位或四位数表示。

当用三位数字表示阻值大小时,第一、二位为有效数字,第三位为在有效数字后添加 0 的个数,单位为欧姆。

例如:103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻,有如下的表示方法:6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时,第一、二、三位为有效数字,第四位为在有效数字后添加 0 的个数,单位为欧姆。

例如:3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 K Ω4702 表示 47000Ω 47 K Ω2,表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示,有公制(单位为毫米mm )和英制(单位为英寸)两种尺寸代码,由4位数字组成,前两位数表示电阻的长度,后两位数表示电阻的宽度。

另外,不同尺寸的电阻,其额定功率也不同,有1/16W 、1/10W 、1/8W 、1/4W 、1/2W 、1W 等。

下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系:3,电阻元件在生产过程中其阻值不可能达到绝对的精确,为了判定其是否合格,常统一规定其阻值的上、下限,即误差范围对其进行检测。

电阻常用的误差等级有±1%、±5%、±10%等,分别用字母M 、J 、K 代表。
